Signature IWT 162 - Haut-parleur MAGNAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur encastrable mural/plafond
Marque	Magnat
Modèle	Signature IWT 162
Catégorie	Haut-parleur passif
Dimensions (L x H)	220 x 320 mm
Dimensions de découpe (L x H)	187 x 287 mm
Profondeur d'encastrement	102 mm
Poids	2,15 kg
Impédance	4 ohms
Puissance nominale (RMS/Peak)	110 / 180 W
Bande passante	32 - 28 000 Hz
Efficacité (1W/1m)	91 dB
Fréquence de coupure	3 100 Hz
Puissance amplificateur recommandée	20 - 180 W
Grille de protection	Amovible, fixation magnétique
Bornes de connexion	Type à coinçage (push-type)
Réglage aigus	Commutateur -3dB / 0dB / +3dB
Utilisation recommandée	Encastré dans mur ou plafond, orientation verticale/horizontale, home cinéma
Entretien	Nettoyer avec un chiffon doux et sec; ne pas utiliser de produits chimiques
Sécurité	Débrancher l'amplificateur avant toute connexion; éviter la distorsion
Garantie	5 ans (sous conditions, voir notice)
Épaisseur de support admissible	10 - 30 mm

FOIRE AUX QUESTIONS - Signature IWT 162 MAGNAT

Comment installer le haut-parleur Magnat Signature IWT 162 ?

Retirez la grille de protection magnétique. Placez le haut-parleur dans la découpe (187x287 mm). Serrez les vis pour que les bornes se fixent automatiquement (position B). L'épaisseur du support doit être comprise entre 10 et 30 mm.

Quels câbles utiliser pour le branchement ?

Utilisez des câbles de haut-parleur de bonne qualité. Pour une longueur < 3 m, section ≥ 1 mm² ; pour > 3 m, section ≥ 1,5 mm². Dénudez 10-15 mm et insérez dans les bornes à coinçage. Respectez la polarité (borne noire au négatif, rouge au positif).

Comment régler le niveau des aigus ?

Utilisez le commutateur à l'avant. En pièce très réfléchissante (carrelage, vitres) réglez sur -3dB ; en pièce standard (moquette, rideaux) sur 0dB ; en pièce très absorbante (tapis épais, rideaux lourds) sur +3dB.

Quelle est l'impédance du haut-parleur ?

L'impédance est de 4 ohms. Assurez-vous que votre amplificateur supporte cette impédance.

Quelle puissance d'amplificateur est recommandée ?

La puissance amplificateur recommandée est de 20 à 180 W par canal. La puissance nominale du haut-parleur est de 110 W RMS et 180 W en crête.

Comment éviter d'endommager les enceintes ?

Évitez la distorsion : baissez le volume dès que vous entendez des craquements. Un ampli de faible puissance peut être plus dangereux qu'un ampli puissant car il sature plus vite. Gardez les tonalités à plat.

Puis-je installer ce haut-parleur dans un plafond ?

Oui, il est conçu pour montage mural et plafond. La profondeur d'encastrement est de 102 mm. Assurez-vous que l'épaisseur du plafond est adaptée (10-30 mm).

Que faire en cas de panne ?

Contactez votre revendeur. La garantie de 5 ans couvre les défauts de fabrication. Conservez la facture d'achat et la carte de garantie. N'ouvrez pas l'appareil vous-même.

Comment nettoyer la grille de protection ?

Nettoyez la grille avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs. La grille est maintenue par aimants, retirez-la délicatement.

Le tweeter est-il orientable ?

Non, sur le modèle Signature IWT 162, le tweeter n'est pas orientable. Seul le modèle ICT 62 (plafond) bénéficie d'un tweeter orientable à 15°.

MODE D'EMPLOI Signature IWT 162 MAGNAT

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

D 4

GB 7

F 10

NL 14

18

E 21

P 25

S 28

RUS 31

CHN 35

J 38

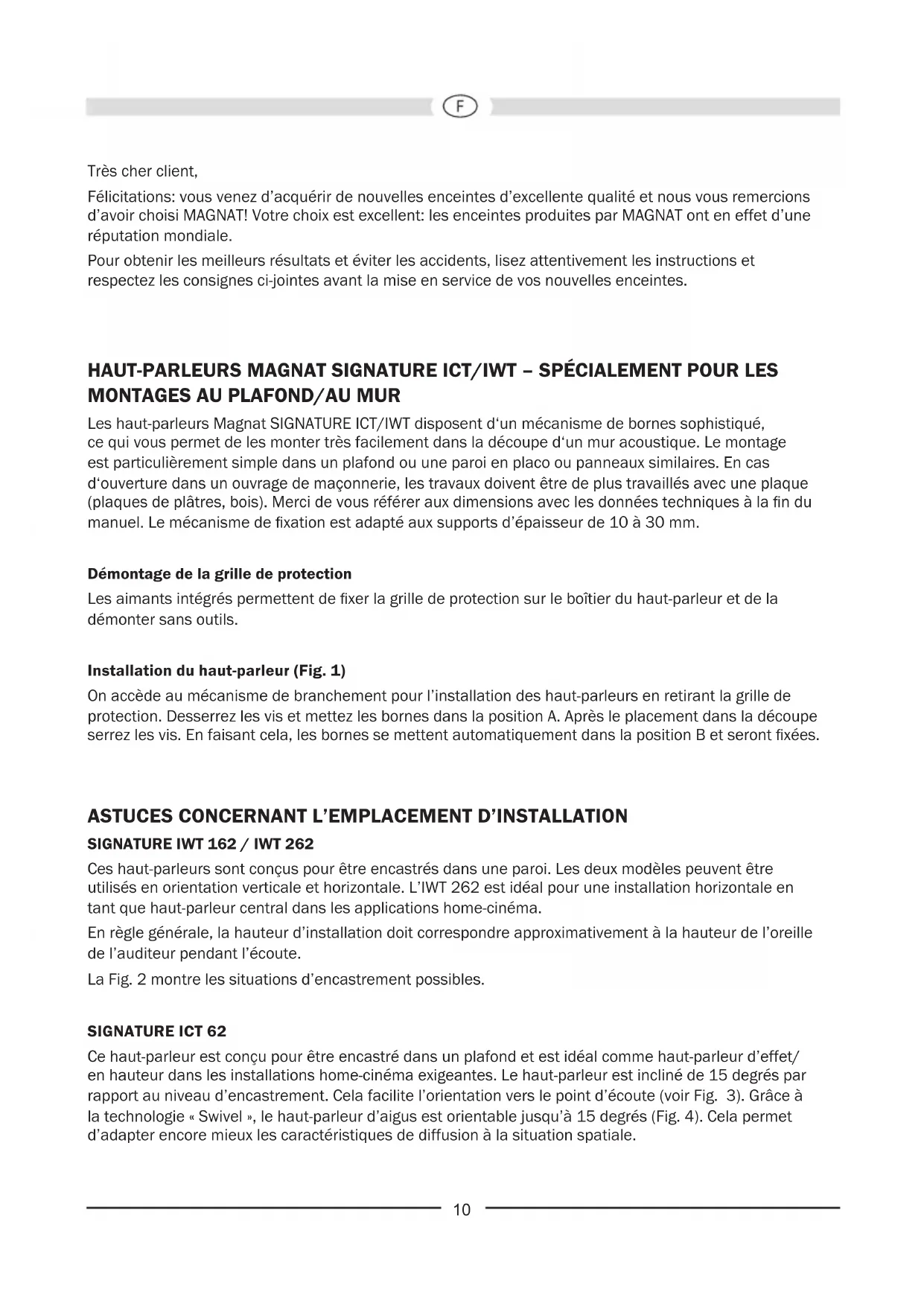

Félicitations: vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d'avoir choisi MAGNAT! Votre choix est excellent: les enceintes produites par MAGNAT ont en effet d'une réputation mondiale.

Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

HAUT-PARLEURS MAGNAT SIGNATURE ICT/IWT - SPÉCIALEMENT POUR LES MONTAGES AU PLAFOND/AU MUR

Les haut-parleurs Magnat SIGNATURE ICT/IWT disposent d'un mécanisme de bornes sophistiqué, ce qui vous permet de les monter très facilement dans la découpe d'un mur acoustique. Le montage est particulièrement simple dans un plafond ou une paroi en placo ou panneaux similaires. En cas d'ouverture dans un ouvrage de maçonnerie, les travaux doivent être de plus travaillés avec une plaque (plaques de plâtres, bois). Merci de vous référer aux dimensions avec les données techniques à la fin du manuel. Le mécanisme de fixation est adapté aux supports d'épaisseur de 10 à 30 mm.

Démontage de la grille de protection

Les aimants intégrés permettent de fixer la grille de protection sur le boîtier du haut-parleur et de la démonter sans outils.

Installation du haut-parleur (Fig. 1)

On accède au mécanisme de branchement pour l'installation des haut-parleurs en retirant la grille de protection. Desserrez les vis et mettez les bornes dans la position A. Après le placement dans la découpe serrez les vis. En faisant cela, les bornes se mettent automatiquement dans la position B et seront fixées.

ASTUCES CONCERNANT L'EMPLACEMENT D'INSTALLATION

SIGNATURE IWT 162 / IWT 262

Ces haut-parleurs sont conçus pour être encastrés dans une paroi. Les deux modèles peuvent être utilisés en orientation verticale et horizontale. L'IWT 262 est idéal pour une installation horizontale en tant que haut-parleur central dans les applications home-cinéma.

En règle générale, la hauteur d'installation doit correspondre approximativement à la hauteur de l'oreille de l'auditeur pendant l'écoute.

La Fig. 2 montre les situations d'encastrement possibles.

SIGNATURE ICT 62

Ce haut-parleur est conçu pour être encastré dans un plafond et est idéal comme haut-parleur d'effet/en hauteur dans les installations home-cinéma exigeantes. Le haut-parleur est incliné de 15 degrés par rapport au niveau d'encastrement. Cela facilite l'orientation vers le point d'écoute (voir Fig. 3). Grâce à la technologie « Swivel », le haut-parleur d'aigus est orientable jusqu'à 15 degrés (Fig. 4). Cela permet d'adapter encore mieux les caractéristiques de diffusion à la situation spatiale.

RECOMMANDATIONS GÉNÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES MAGNAT

Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurerez auprès d'un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d'utiliser des câbles ayant une section d'au moins 1 mm² pour des longueurs inférieures à 3 m et d'au moins 1,5 mm² pour des longueurs supérieures à 3 m.

Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur.

Dénudez l'isolant sur 10 à 15 mm à chaque extrémité des câbles et torsadez les extrémités. Les connexions des haut-parleurs sont équipées d'un mécanisme de coinçage (fig. 5). Appuyer sur la tête de la borne et insérer l'extrémité dénudée du toron dans la perforation latérale. En lâchant la tête de la borne, le câble sera arrêté de façon sûre, et un meilleur contact sera assuré.

IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient “en phase”. Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l’amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l’amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l’aide d’une bande colorée ou d’une nervure sur l’isolant.

Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit fil résiduel ne provoque de court circuit – ceci pourrait en effet être dangereux pour votre amplificateur!

RÉGLAGE DE NIVEAU AIGU (FIG. 6)

Le diplexeur avec commutateur de haute qualité à l'avant vous permet d'effectuer un réglage sonore personnalisé de votre système de haut-parleurs.

Il est recommandé de procéder au réglage optimal suivant vos goûts d'écoute personnels. Nous recommandons comme réglages de base pour différents espaces d'écoute les positions suivantes du commutateur:

Espace d'écoute Exemple Position du		commutateur
Installation à faible isolation sonore	Surfaces à forte réflexion, carrelage, grandes surfaces vitrées, espaces faiblement meublés	-3dB
Installation à isolation sonore moyenne	Moquettes, surfaces vitrées avec rideaux, cuirs, espaces modérément meublésS	0dB
Installation à forte isolation sonore	Moquettes, capitonnages, rideaux rigides, espaces fortement meublés	+3dB

CONNEXION À UN AMPLIFICATEUR STÉRÉO

La figure 7 montre le branchement du haut-parleur à un amplificateur stéréo.

COMMENT ÉVITER D'ENDOMMAGER VOS ENCEINTES

Toutes les enceintes MAGNAT sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale – c'est-à-dire lorsque la sortie de l'amplificateur est „linéaire“. Si vous poussez les commandes de graves et d'aiguës trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut véritablement détruire les enceintes!

Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire.

Même si ce n'est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire. D'autre part, des amplificateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple: des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre.

Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes.

EN GÉNÉRAL ...

Les amplificateurs, les tuners et les lecteurs de CD/DVD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée – et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherchera les signaux inaudibles dangereux.

SPÉCIFICATIONS TECHNIQUES

SIGNATURE ICT 62

Puissance nominale : 110 / 180 W

Impédance : 4 Ohm

Fréquence de coupure: 3100 Hz

Bande passante : 32 - 28 000 Hz

Puissance recommandée en 20 - 180 W

sortie de l'amplificateur:

Efficacité (1W/ 1m) : 91 dB

Dimensions extérieures ∅: 238 mm

Découpe ∅: 209 mm

Profondeur d'encastrement: 130 mm

Poids: 1,82 kg

SIGNATURE IWT 162 SIGNATURE IWT 262

Puissance nominale : 110 / 180 W 130 / 200 W

Impédance : 4 Ohm 4 Ohm

Fréquence de coupure: 3100 Hz 2900 Hz

Bande passante : 32 - 28 000 Hz 30 - 28 000 Hz

Puissance recommandée en 20 - 180 W 20 - 200 W

sortie de l'amplificateur:

Efficacité (1W/ 1m) : 91 dB 91 dB

Dimensions extérieures (l x h): 220 x 320 mm 220 x 491 mm

Découpe (l x h): 187 x 287 mm 187 x 459 mm

Profondeur d'encastrement: 102 mm 100 mm

Poids: 2,15 kg 3,42 kg

SOUS TOUTES RESERVES DE MODIFICATIONS TECHNIQUES.

Geachte MAGNAT klant,

Vouz avez bien choisi et êtes le propriétaire heureux d'un produit MAGNAT. Les produits MAGNAT ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les MAGNAT haut-parleurs et 2 ans de garantie sur tous les amplificateurs MAGNAT.

Les appareils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des difficulés avec votre appareil MAGNAT veuillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.

2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.

3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil.

4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que: • l'appareil soit expédié dans son ermballage d'origine, • la carte de contrôle dûment remplie soit jointe,

• le bon d'achat soit joint.

1. Ne sont pas compris dans la garantie: • Matériel d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. • Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres appareils.

- Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.

GARANTIEKARTE WARRANTY CARD

Typ/Type
