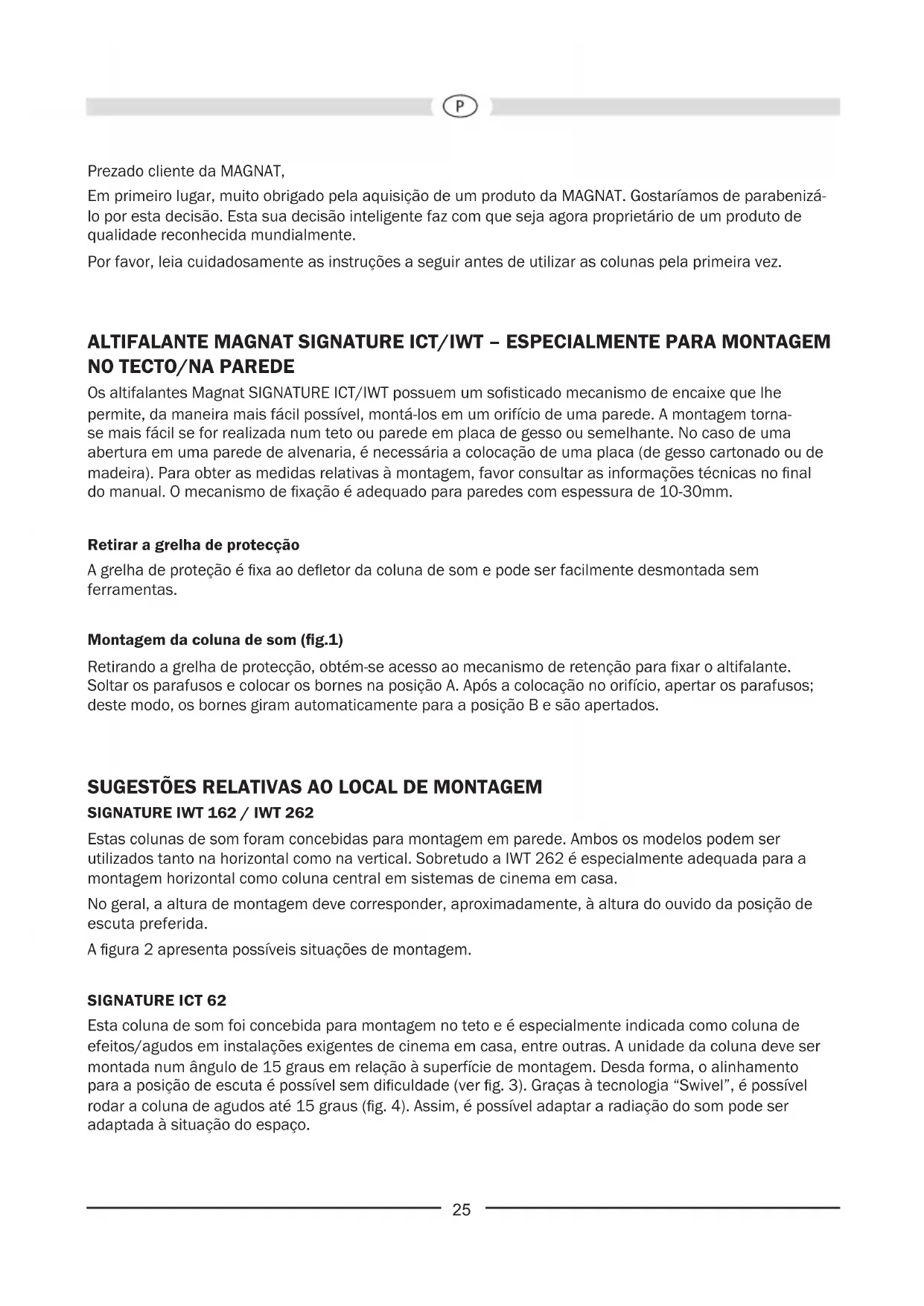

MANUAL DE UTILIZADOR Signature IWT 162 MAGNAT

Em primeiro lugar, muito obrigado pela aquisição de um produto da MAGNAT. Gostaríamos de parabenizá-lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de qualidade reconhecida mundialmente.

Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez.

ALTIFALANTE MAGNAT SIGNATURE ICT/IWT – ESPECIALMENTE PARA MONTAGEM NO TECTO/NA PAREDE

Os altifalantes Magnat SIGNATURE ICT/IWT possuem um sofisticado mecanismo de encaixe que lhe permite, da maneira mais fácil possível, montá-los em um orifício de uma parede. A montagem torna-se mais fácil se for realizada num teto ou parede em placa de gesso ou semelhante. No caso de uma abertura em uma parede de alvenaria, é necessária a colocação de uma placa (de gesso cartonado ou de madeira). Para obter as medidas relativas à montagem, favor consultar as informações técnicas no final do manual. O mecanismo de fixação é adequado para paredes com espessura de 10-30mm.

Retirar a grelha de protecção

A grelha de proteção é fixa ao defletor da coluna de som e pode ser facilmente desmontada sem ferramentas.

Montagem da coluna de som (fig.1)

Retirando a grelha de protecção, obtém-se acesso ao mecanismo de retenção para fixar o altifalante. Soltar os parafusos e colocar os bornes na posição A. Após a colocação no orifício, apertar os parafusos; deste modo, os bornes giram automaticamente para a posição B e são apertados.

Estas colunas de som foram concebidas para montagem em parede. Ambos os modelos podem ser utilizados tanto na horizontal como na vertical. Sobretudo a IWT 262 é especialmente adequada para a montagem horizontal como coluna central em sistemas de cinema em casa.

No geral, a altura de montagem deve corresponder, aproximadamente, à altura do ouvido da posição de escuta preferida.

A figura 2 apresenta possíveis situações de montagem.

SIGNATURE ICT 62

Esta coluna de som foi concebida para montagem no teto e é especialmente indicada como coluna de efeitos/agudos em instalações exigentes de cinema em casa, entre outras. A unidade da coluna deve ser montada num ângulo de 15 graus em relação à superfície de montagem. Desda forma, o alinhamento para a posição de escuta é possível sem dificuldade (ver fig. 3). Graças à tecnologia “Swivel”, é possível rodar a coluna de agudos até 15 graus (fig. 4). Assim, é possível adaptar a radiação do som pode ser adaptada à situação do espaço.

INFORMAÇÕES GERAIS SOBRE A LIGAÇÃO DAS SUAS COLUNAS MAGNAT

Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja especializada. A fiz de evitar perdas na qualidade do som, recomendamos para cabos de comprimento até 3 m uma secção transversal de pelo menos 1 mm². Para cabos mais compridos, pelo menos 1,5 mm².

O amplificador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligações. Para que se possa medir correctamente o comprimento do cabo, as colunas deveriam se encontrar na posição prevista. Deve-se usar para ambos os canais cabos com o mesmo comprimento.

Decapar as extremidades dos cabos em um comprimento de 10 a 15 mm e torcê-las. As ligações para os altifalantes possuem um mecanismo de fixação (fig. 5). Premer o botão de fixação e introduzir a extremidade decapada do fio no orifício lateral. Quando o botão de fixação é solto, o fio é fixado firmemente e fica assegurado o melhor contacto possível.

Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou seja, os terminais pretos (-) das colunas devem ser ligados aos terminais (-) do amplificador e os terminais vermelhos (+) das colunas com os respectivos terminais (+) do amplificador. Para facilitar a ligação com a polaridade correcta, os cabos comuns para altifalantes têm um dos fios marcados por uma estria ou por uma listra colorida.

Verificar mais uma vez se os cabos estão firmemente fixados e se não há curto-circuito formado por fios expostos. Isto seria muito perigoso para o amplificador.

REGULAÇÃO DO NÍVEL DE AGUDOS (FIG. 6)

O crossover oferece uma adaptação personalizada da sonoridade do sistema de colunas de som através do comutador de alta qualidade situado na dianteira.

A regulação deve ser feita de acordo com o gosto de cada um. Como definição básica para as várias salas de audição, recomendamos as seguintes posições de interruptor:

Sala de audição Exemplo Posição do		interruptor
Instalação com pouco amortecimento de som	Superfícies reflectoras duras, ladrilhos, superfícies de vidro grandes, espaços com pouca mobília	-3dB
Instalação com amortecimento de som normal	Carpetes, superfícies de vidro com cortinas, móveis em cabedal, espaços mobilados normalmente	0dB
Instalação com muito amortecimento de som	Alcatifas, móveis almofadados, cortinas pesadas, espaços com muita mobília	+3dB

LIGAÇÃO A UM AMPLIFICADOR ESTÉREO

Na figura 7 está representada a ligação dos altifalantes em um amplificador stereo.

SUGESTÕES PARA EVITAR AVARIAS

Todos os altifalantes MAGNAT transmitem o melhor som possível quando os reguladores se encontram na posição central, ou seja, na reprodução linear do amplificador. Com os reguladores ajustados em valor demasiadamente alto, os altifalantes de graves e agudos recebem mais energia, o que, em caso de volume alto, pode provocar a destruição dos mesmos.

Caso possua um amplificador que tenha uma potência de saída muito maior do que a capacidade indicada para os altifalantes, pode ocorrer que um volume muito alto venha a causar a danificação dos altifalantes. Isto, porém, ocorre somente esporadicamente.

Entretanto, amplificadores com baixa potência de saída já podem ser perigosos para os altifalantes com um volume médio, pois eles podem ser mais rapidamente sobreexcitados do que amplificadores mais potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar grande perigo para os altifalantes.

Portanto, ao ajustar o volume, observar se há distorções e, neste caso, abaixo imediatamente o volume. Quem gosta de ouvir música alta deveria cuidar para que a potência de saída do amplificador corresponda à capacidade dos altifalantes.

EM GERAL...

amplificadores, sintonizadores (tuner) e leitores de CD/DVD, e não somente nos produtos baratos, podem gerar oscilações não audíveis e de alta frequência. Caso o altifalante para agudos venha a falhar com volumes baixos a médio, deixar que o sistema seja verificado por um profissional especializado.

DADOS TÉCNICOS

SIGNATURE ICT 62

Capacidade: 110 / 180 Watt

Impedância: 4 Ohm

Frequência de separação: 3100 Hz

Faixa de frequência: 32 - 28 000 Hz

Potência recomendada para o amplificador: 20 - 180 Watt

Rendimento (1 Watt/1 m): 91 dB

Dimensões totais (I x a): 238 mm

Orifício (I x a): 209 mm

Profundidade de montagem: 130 mm

Peso: 1,82 kg

SIGNATURE IWT 162 SIGNATURE IWT 262

Capacidade: 110 / 180 Watt 130 / 200 Watt

Impedância: 4 Ohm 4 Ohm

Frequência de separação: 3100 Hz 2900 Hz

Faixa de frequência: 32 - 28 000 Hz 30 - 28 000 Hz

Potência recomendada para o amplificador: 20 - 180 Watt 20 - 200 Watt

Rendimento (1 Watt/1 m): 91 dB 91 dB

Dimensões totais (I x a): 220 x 320 mm 220 x 491 mm

Orifício (l x a): 187 x 287 mm 187 x 459 mm

Profundidade de montagem: 102 mm 100 mm

Peso: 2,15 kg 3,42 kg

RESERVADOS OS DIREITOS DE ALTERAÇÕES TÉCNICAS.
