Tipo di prodotto	Diffusore da incasso a parete/soffitto
Marca	Magnat
Modello	Signature IWT 162
Categoria	Diffusore passivo
Dimensioni (L x A)	220 x 320 mm
Dimensioni di taglio (L x A)	187 x 287 mm
Profondità di incasso	102 mm
Peso	2,15 kg
Impedenza	4 ohm
Potenza nominale (RMS/Picco)	110 / 180 W
Banda passante	32 - 28 000 Hz
Efficienza (1W/1m)	91 dB
Frequenza di taglio	3 100 Hz
Potenza amplificatore consigliata	20 - 180 W
Griglia di protezione	Rimovibile, fissaggio magnetico
Morsetti di connessione	Tipo a blocco (push-type)
Regolazione acuti	Commutatore -3dB / 0dB / +3dB
Utilizzo consigliato	Incassato in parete o soffitto, orientamento verticale/orizzontale, home theater
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare prodotti chimici
Sicurezza	Scollegare l'amplificatore prima di qualsiasi connessione; evitare la distorsione
Garanzia	5 anni (sotto condizioni, vedere il manuale)
Spessore supporto ammissibile	10 - 30 mm

Domande frequenti - Signature IWT 162 MAGNAT

Come installare il diffusore Magnat Signature IWT 162?

Rimuovere la griglia di protezione magnetica. Posizionare il diffusore nel foro (187x287 mm). Stringere le viti in modo che i morsetti si fissino automaticamente (posizione B). Lo spessore del supporto deve essere compreso tra 10 e 30 mm.

Quali cavi utilizzare per il collegamento?

Utilizzare cavi per diffusori di buona qualità. Per una lunghezza < 3 m, sezione ≥ 1 mm²; per > 3 m, sezione ≥ 1,5 mm². Spellare 10-15 mm e inserire nei morsetti a blocco. Rispettare la polarità (morsetto nero al negativo, rosso al positivo).

Come regolare il livello degli acuti?

Utilizzare il commutatore frontale. In ambienti molto riflettenti (piastrelle, vetri) impostare su -3dB; in ambienti standard (moquette, tende) su 0dB; in ambienti molto assorbenti (tappeti spessi, tende pesanti) su +3dB.

Qual è l'impedenza del diffusore?

L'impedenza è di 4 ohm. Assicurarsi che l'amplificatore supporti questa impedenza.

Quale potenza dell'amplificatore è consigliata?

La potenza dell'amplificatore consigliata è da 20 a 180 W per canale. La potenza nominale del diffusore è di 110 W RMS e 180 W di picco.

Come evitare di danneggiare i diffusori?

Evitare la distorsione: abbassare il volume non appena si sentono crepitii. Un amplificatore di bassa potenza può essere più pericoloso di uno potente perché satura più velocemente. Mantenere i toni piatti.

Posso installare questo diffusore in un soffitto?

Sì, è progettato per montaggio a parete e soffitto. La profondità di incasso è di 102 mm. Assicurarsi che lo spessore del soffitto sia adatto (10-30 mm).

Cosa fare in caso di guasto?

Contattare il rivenditore. La garanzia di 5 anni copre i difetti di fabbricazione. Conservare la fattura d'acquisto e la carta di garanzia. Non aprire l'apparecchio da soli.

Come pulire la griglia di protezione?

Pulire la griglia con un panno morbido e asciutto. Non utilizzare prodotti chimici o abrasivi. La griglia è tenuta da magneti, rimuoverla delicatamente.

Il tweeter è orientabile?

No, sul modello Signature IWT 162, il tweeter non è orientabile. Solo il modello ICT 62 (soffitto) ha un tweeter orientabile a 15°.

MANUALE UTENTE Signature IWT 162 MAGNAT

innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.

La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

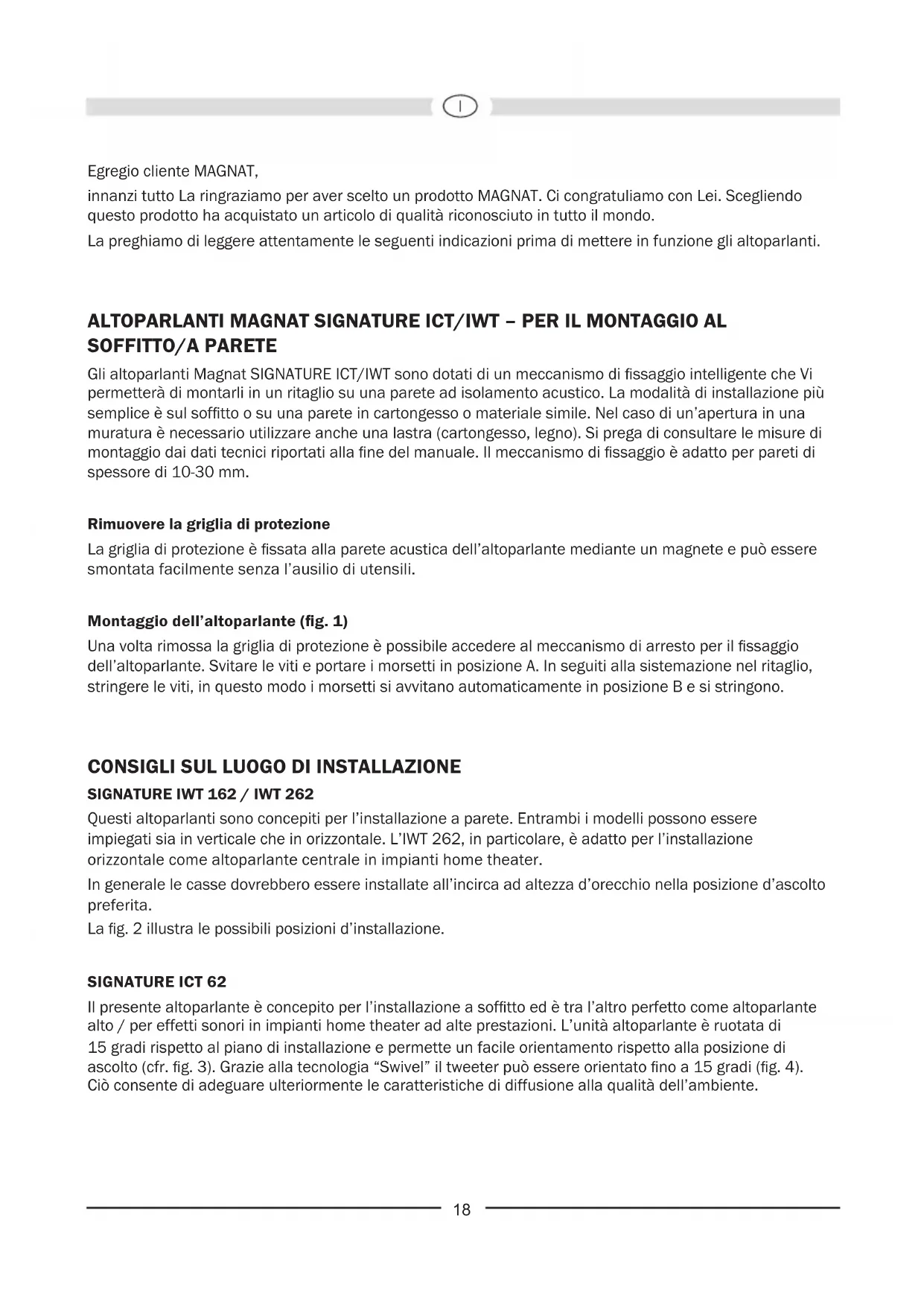

ALTOPARLANTI MAGNAT SIGNATURE ICT/IWT - PER IL MONTAGGIO AL SOFFITTO/A PARETE

Gli altoparlanti Magnat SIGNATURE ICT/IWT sono dotati di un meccanismo di fissaggio intelligente che Vi permetterà di montarli in un ritaglio su una parete ad isolamento acustico. La modalità di installazione più semplice è sul soffitto o su una parete in cartongesso o materiale simile. Nel caso di un'apertura in una muratura è necessario utilizzare anche una lastra (cartongesso, legno). Si prega di consultare le misure di montaggio dai dati tecnici riportati alla fine del manuale. Il meccanismo di fissaggio è adatto per pareti di spessore di 10-30 mm.

Rimuovere la griglia di protezione

La griglia di protezione è fissata alla parete acustica dell'altoparlante mediante un magnete e può essere smontata facilmente senza l'ausilio di utensili.

Montaggio dell'altoparlante (fig. 1)

Una volta rimossa la griglia di protezione è possibile accedere al meccanismo di arresto per il fissaggio dell'altoparlante. Svitare le viti e portare i morsetti in posizione A. In seguiti alla sistemazione nel ritaglio, stringere le viti, in questo modo i morsetti si avvitano automaticamente in posizione B e si stringono.

CONSIGLI SUL LUOGO DI INSTALLAZIONE

SIGNATURE IWT 162 / IWT 262

Questi altoparlanti sono concepiti per l'installazione a parete. Entrambi i modelli possono essere impiegati sia in verticale che in orizzontale. L'IWT 262, in particolare, è adatto per l'installazione orizzontale come altoparlante centrale in impianti home theater.

In generale le casse dovrebbero essere installate all'incirca ad altezza d'orecchio nella posizione d'ascolto preferita.

La fig. 2 illustra le possibili posizioni d'installazione.

SIGNATURE ICT 62

Il presente altoparlante è concepito per l'installazione a soffitto ed è tra l'altro perfetto come altoparlante alto / per effetti sonori in impianti home theater ad alte prestazioni. L'unità altoparlante è ruotata di 15 gradi rispetto al piano di installazione e permette un facile orientamento rispetto alla posizione di ascolto (cfr. fig. 3). Grazie alla tecnologia "Swivel" il tweeter può essere orientato fino a 15 gradi (fig. 4). Ciò consente di adeguare ulteriormente le caratteristiche di diffusione alla qualità dell'ambiente.

INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI MAGNAT

Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozi specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 1 mm², per lunghezze maggiori di almeno 1,5 mm².

L'amplificatore e/o il ricevitore devono rimanere scollegati finché non sono stati effettuati tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si prevede d'installarli per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza.

Isolare le estremità dei cavi per una lunghezza di 10 – 15 mm e piegare le estremità. Gli attacchi degli altoparlanti sono dotati di un meccanismo di bloccaggio a morsetti (fig. 5). Premere sulla testa del morsetto e far passare l'estremità isolata del trefolo nel foro laterale. Rilasciando la testa del morsetto il cavo viene bloccato in modo sicuro e si realizza il miglior contatto possibile.

Quando si collegano i cavi fare attenzione alla corretta polarizzazione, cioè i morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell'amplificatore ed i morsetti rossi (+) degli altoparlanti ai morsetti (+) dell'amplificatore. Nei normali cavi per altoparlanti in commercio, per facilitare il corretto collegamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata.

Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe estremamente pericoloso per l'amplificatore collegato.

REGOLAZIONE DEL LIVELLO DI TONI ALTI (FIG. 6)

Mediante un pregiato interruttore posizionato sulla parte frontale il separatore di frequenze permette una modifica individuale del suono del sistema di altoparlanti.

Si consiglia di ottimizzare la regolazione in base alle proprie preferenze acustiche. Come impostazione base per i vari ambienti acustici si consigliano per i pulsanti le seguenti posizioni:

Ambiente acustico Esempio	Posizione pulsante
Arredi con scarse qualità fonoassorbenti	Superfici riflettenti rigide, piastrelle, grandi superfici in vetro, interni scarsamente arredati	-3dB
Arredi con normali qualità fonoassorbenti	Moquette, superfici in vetro con tendaggi, arredi in pelle, interni normalmente arredati	0dB
Arredi con ampia qualità fonoassorbente	Moquette, mobili imbottiti, tendaggi pesanti, interni ampiamente arredati	+3dB

COLLEGAMENTO AD UN AMPLIFICATORE STEREO

Nella figura 7 è illustrato il collegamento di un altoparlante ad un amplificatore stereo.

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti MAGNAT si ottiene con i regolatori in posizione centrale, cioè con una riproduzione lineare dell'amplificatore. Se i regolatori sono stati spostati di molto, viene trasmessa maggiore energia ai tweeter e/o ai woofer provocando la loro distruzione se si utilizza un volume alto.

Se si possiede un amplificatore con una potenza d'uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alti possono provocare la distruzione degli altoparlanti, il che però accade molto raramente.

Tuttavia amplificatori con una bassa potenza d'uscita possono diventare pericolosi per le casse già con volumi medi, perché possono essere sovraccaricati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti.

Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l'amplificatore abbia almeno una potenza d'uscita accettabile per le casse.

IN GENERALE ...

gli amplificatori, i sintonizzatori ed i lettori CD/DVD, non solo quelli economici, possono generare oscillazioni non udibili, ad alta frequenza. Qualora i tweeter non funzionassero a volume basso o medio, fare controllare l'impianto ad un tecnico.

DATI TECNICI

SIGNATURE ICT 62

Potenza max.: 110 / 180 Watt

Impedenza: 4 Ohm

Frequenza di taglio: 3100 Hz

Gamma di frequenze: 32 - 28 000 Hz

Potenza amplificatore consigliata: 20 - 180 Watt

Rendimento (1 Watt/1 m): 91 dB

Dimensioni esterne ∅: 238 mm

Ritaglio foro ∅: 209 mm

Profondità di montaggio: 130 mm

Peso: 1,82 kg

SIGNATURE IWT 162 SIGNATURE IWT 262

Potenza max.: 110 / 180 Watt	130 / 200 Watt
Impedenza: 4 Ohm	4 Ohm
Frequenza di taglio: 3100 Hz	2900 Hz
Gamma di frequenze: 32 – 28 000 Hz	30 – 28 000 Hz
Potenza amplificatore consigliata:	20 – 180 Watt	20 – 200 Watt
Rendimento (1 Watt/1 m): 91 dB	91 dB
Dimensioni esterne (LxA):	220 x 320 mm	220 x 491 mm
Ritaglio foro (LxA):	187 x 287 mm	187 x 459 mm
Profondità di montaggio: 102 mm	100 mm
Peso: 2,15 kg	3,42 kg

CON RISERVA DI APPORTARE MODIFICHE TECNICHE.
