GEBRUIKSAANWIJZING Signature IWT 162 MAGNAT

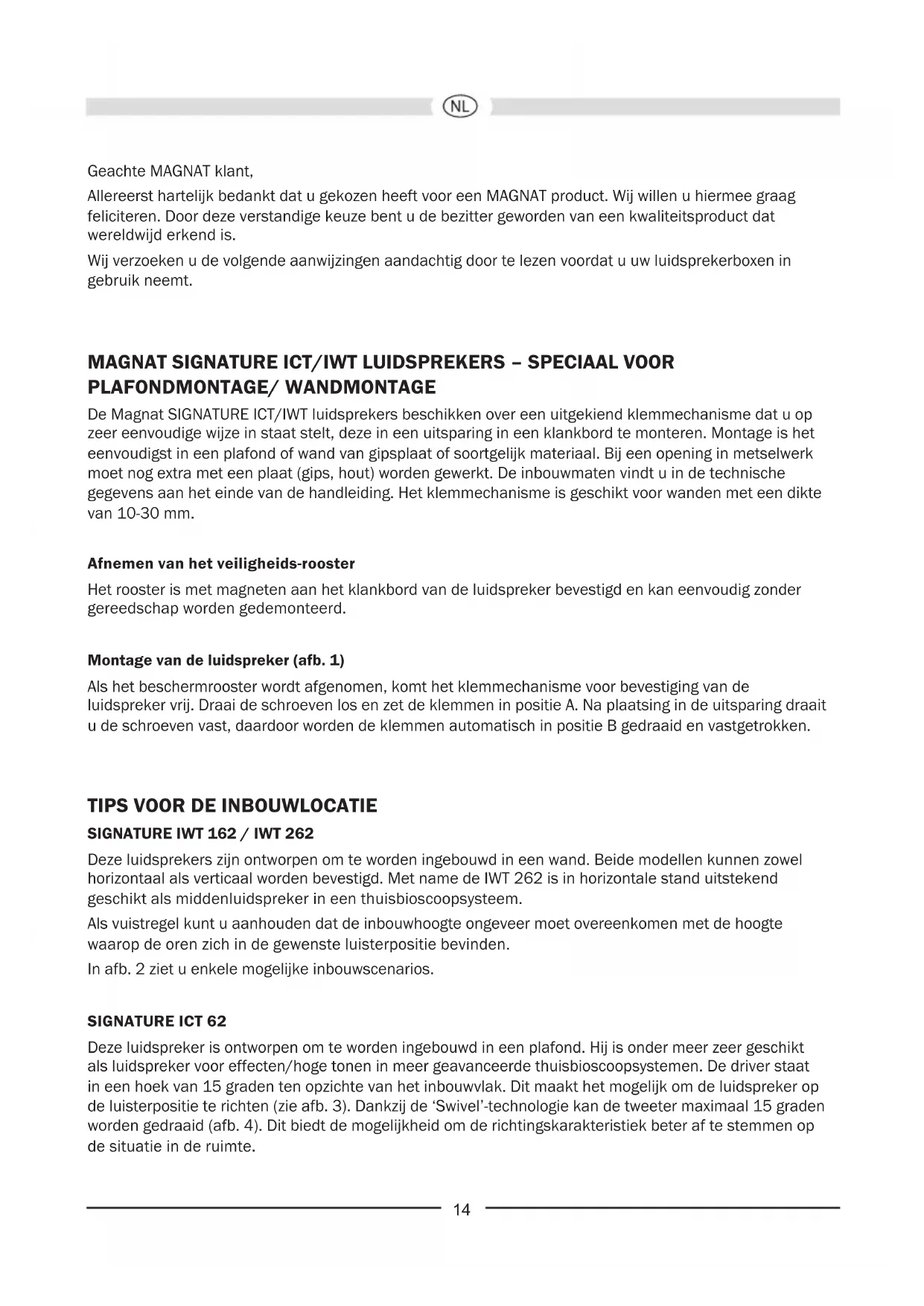

Geachte MAGNAT klant, Allereerst hartelijk bedankt dat u gekozen heeft voor een MAGNAT product. Wij willen u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteitsproduct dat wereldwijd erkend is. Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt. MAGNAT SIGNATURE ICT/IWT LUIDSPREKERS – SPECIAAL VOOR PLAFONDMONTAGE/ WANDMONTAGE De Magnat SIGNATURE ICT/IWT luidsprekers beschikken over een uitgekiend klemmechanisme dat u op zeer eenvoudige wijze in staat stelt, deze in een uitsparing in een klankbord te monteren. Montage is het eenvoudigst in een plafond of wand van gipsplaat of soortgelijk materiaal. Bij een opening in metselwerk moet nog extra met een plaat (gips, hout) worden gewerkt. De inbouwmaten vindt u in de technische gegevens aan het einde van de handleiding. Het klemmechanisme is geschikt voor wanden met een dikte van 10-30 mm. Afnemen van het veiligheids-rooster Het rooster is met magneten aan het klankbord van de luidspreker bevestigd en kan eenvoudig zonder gereedschap worden gedemonteerd. Montage van de luidspreker (afb. 1) Als het beschermrooster wordt afgenomen, komt het klemmechanisme voor bevestiging van de luidspreker vrij. Draai de schroeven los en zet de klemmen in positie A. Na plaatsing in de uitsparing draait u de schroeven vast, daardoor worden de klemmen automatisch in positie B gedraaid en vastgetrokken.

Deze luidsprekers zijn ontworpen om te worden ingebouwd in een wand. Beide modellen kunnen zowel horizontaal als verticaal worden bevestigd. Met name de IWT 262 is in horizontale stand uitstekend geschikt als middenluidspreker in een thuisbioscoopsysteem. Als vuistregel kunt u aanhouden dat de inbouwhoogte ongeveer moet overeenkomen met de hoogte waarop de oren zich in de gewenste luisterpositie bevinden. In afb. 2 ziet u enkele mogelijke inbouwscenarios. SIGNATURE ICT 62 Deze luidspreker is ontworpen om te worden ingebouwd in een plafond. Hij is onder meer zeer geschikt als luidspreker voor effecten/hoge tonen in meer geavanceerde thuisbioscoopsystemen. De driver staat in een hoek van 15 graden ten opzichte van het inbouwvlak. Dit maakt het mogelijk om de luidspreker op de luisterpositie te richten (zie afb. 3). Dankzij de ‘Swivel’-technologie kan de tweeter maximaal 15 graden worden gedraaid (afb. 4). Dit biedt de mogelijkheid om de richtingskarakteristiek beter af te stemmen op de situatie in de ruimte.15 ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEN VAN UW MAGNAT LUIDSPREKERBOXEN Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 1 mm² en voor langere kabels een kabeldiameter van minimaal 1,5 mm². De versterker resp. receiver moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn gebracht. Voor het afmeten van de juiste kabellengte moeten de luidsprekerboxen op hun uiteindelijke standplaats staan. Voor beide kanalen moeten even lange kabels worden gebruikt. Strip nu de uiteinden van de kabel over een lengte van 10 – 15 mm en twist de uiteinden in elkaar.De luidsprekeraansluitingen zijn uitgerust met een klemmechanisme (afb. 5). Druk op de klemkop en breng het gestripte draaduiteinde in de opening aan de zijkant naar binnen. Door loslaten van de klemkop wordt de kabel veilig vastgezet en een zo goed mogelijk contact gewaarborgd. Let er bij het aansluiten van de kabels vooral op dat u de polen niet omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen moeten verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels één kabelader voorzien van een randje of gemarkeerd met een gekleurde streep. Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. door uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn. HOGE-TONENINSTELLING (AFB. 6) Hoogwaardige schakelaars op de front van de crossover bieden de mogelijkheid om de klank van het luidsprekersysteem af te stemmen op uw individuele wensen. Het wordt aanbevolen een instelling te kiezen die optimaal aansluit op de persoonlijke smaak. We raden de volgende standen voor de schakelaar aan voor verschillende ruimten: Ruimte Voorbeeld Schakelstand Ruimten met weinig geluidsdemping Harde reecterende vlakken, tegels, grote glasvlakken, spaarzaam ingerichte ruimten -3dB Ruimten met normale geluidsdemping Vloerbedekking, glasvlakken met vitrage, leren stoffering, ruimten met een normale inrichting 0dB Ruimten met veel geluidsdemping Vloerbedekking, wandbekleding, zware gordijnen, ruimten met een uitgebreide inrichting +3dB

AANSLUITING OP EEN STEREOVERSTERKER

In afb. 7 is de aansluiting van de luidsprekers op een stereoversterker weergegeven.16 TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN Alle MAGNAT-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat er meer energie naar de lagetonen- en/of de hogetonenluidspreker, waardoor deze bij een groot volume defect kunnen raken. Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee de boxen belast kunnen worden, kunnen de luidsprekers bij een extreem volume defect raken – hoewel dit maar zelden voorkomt. Versterkers met een gering uitgangsvermogen kunnen daarentegen al bij een middelmatig volume een risico vormen voor de boxen, omdat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing veroorzaakt duidelijk meetbare en hoorbare vervormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers. Let er daarom bij het instellen van het volume op dat er geen vervorming optreedt en zet de regelaar zodra u hoort dat het geluid vervormd wordt, op een lagere stand. Wie het geluid van zijn installatie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast kunnen worden. OVER HET ALGEMEEN... kunnen versterkers, tuners en CD/DVD-spelers - dus niet alleen bij goedkope producten - niet-hoorbare hoogfrequente trillingen genereren. Als uw hogetonenluidsprekers uitvallen terwijl het geluid zacht of in ieder geval niet hard staat, laat uw installatie dan door een vakman nakijken.17 TECHNISCHE GEGEVENS SIGNATURE ICT 62 Belastbaarheid: 110 / 180 Watt Impedantie: 4 Ohm Scheidingsfrequentie: 3100 Hz Frequentiebereik 32 – 28 000 Hz Aanbevolen versterkervermogen: 20 – 180 Watt Bruikbare gevoeligheid (1 Watt/1 m): 91 dB Buitenafmetingen Ø: 238 mm Uitsparing Ø: 209 mm Montagediepte: 130 mm Gewicht: 1,82 kg
