Produkttyp	Inbyggbar vägg-/takhögtalare
Märke	Magnat
Modell	Signature IWT 162
Kategori	Passiv högtalare
Mått (B x H)	220 x 320 mm
Urtagningsmått (B x H)	187 x 287 mm
Inbyggnadsdjup	102 mm
Vikt	2,15 kg
Impedans	4 ohm
Nominell effekt (RMS/peak)	110 / 180 W
Frekvensomfång	32 - 28 000 Hz
Verkningsgrad (1W/1m)	91 dB
Delningsfrekvens	3 100 Hz
Rekommenderad förstärkareffekt	20 - 180 W
Skyddsgaller	Avtagbart, magnetisk infästning
Anslutningsterminaler	Klämtyp (push-type)
Diskantjustering	Omkopplare -3dB / 0dB / +3dB
Rekommenderad användning	Inbyggd i vägg eller tak, vertikal/horisontell orientering, hemmabio
Underhåll	Rengör med en mjuk, torr trasa; använd inte kemiska produkter
Säkerhet	Koppla bort förstärkaren före anslutning; undvik distorsion
Garanti	5 år (under villkor, se manual)
Godtagbar materialtjocklek	10 - 30 mm

Vanliga frågor - Signature IWT 162 MAGNAT

Hur installerar man högtalaren Magnat Signature IWT 162?

Ta bort det magnetiska skyddsgallret. Placera högtalaren i urtaget (187x287 mm). Dra åt skruvarna så att terminalerna fäster automatiskt (läge B). Materialtjockleken måste vara mellan 10 och 30 mm.

Vilka kablar ska användas för anslutning?

Använd högtalarkablar av god kvalitet. För längd < 3 m, area ≥ 1 mm²; för > 3 m, area ≥ 1,5 mm². Skala 10-15 mm och sätt in i klämterminalerna. Respektera polariteten (svart terminal till negativ, röd till positiv).

Hur justerar man diskantnivån?

Använd omkopplaren framtill. I ett mycket reflekterande rum (kakel, fönster) ställ in på -3dB; i ett standardrum (matta, gardiner) på 0dB; i ett mycket absorberande rum (tjock matta, tunga gardiner) på +3dB.

Vilken impedans har högtalaren?

Impedansen är 4 ohm. Se till att din förstärkare stöder denna impedans.

Vilken förstärkareffekt rekommenderas?

Rekommenderad förstärkareffekt är 20 till 180 W per kanal. Högtalarens nominella effekt är 110 W RMS och 180 W peak.

Hur undviker man att skada högtalarna?

Undvik distorsion: sänk volymen så fort du hör knaster. En förstärkare med låg effekt kan vara farligare än en stark förstärkare eftersom den mättas snabbare. Håll tonaliteterna neutrala.

Kan jag installera denna högtalare i ett tak?

Ja, den är utformad för vägg- och takmontering. Inbyggnadsdjupet är 102 mm. Se till att takets tjocklek är lämplig (10-30 mm).

Vad gör man vid fel?

Kontakta din återförsäljare. 5-årsgarantin täcker tillverkningsfel. Spara kvitto och garantikort. Öppna inte enheten själv.

Hur rengör man skyddsgallret?

Rengör gallret med en mjuk, torr trasa. Använd inte kemiska eller slipande produkter. Gallret hålls fast av magneter, ta bort det försiktigt.

Är diskantelementet vridbart?

Nej, på modellen Signature IWT 162 är diskantelementet inte vridbart. Endast modellen ICT 62 (tak) har ett vridbart diskantelement på 15°.

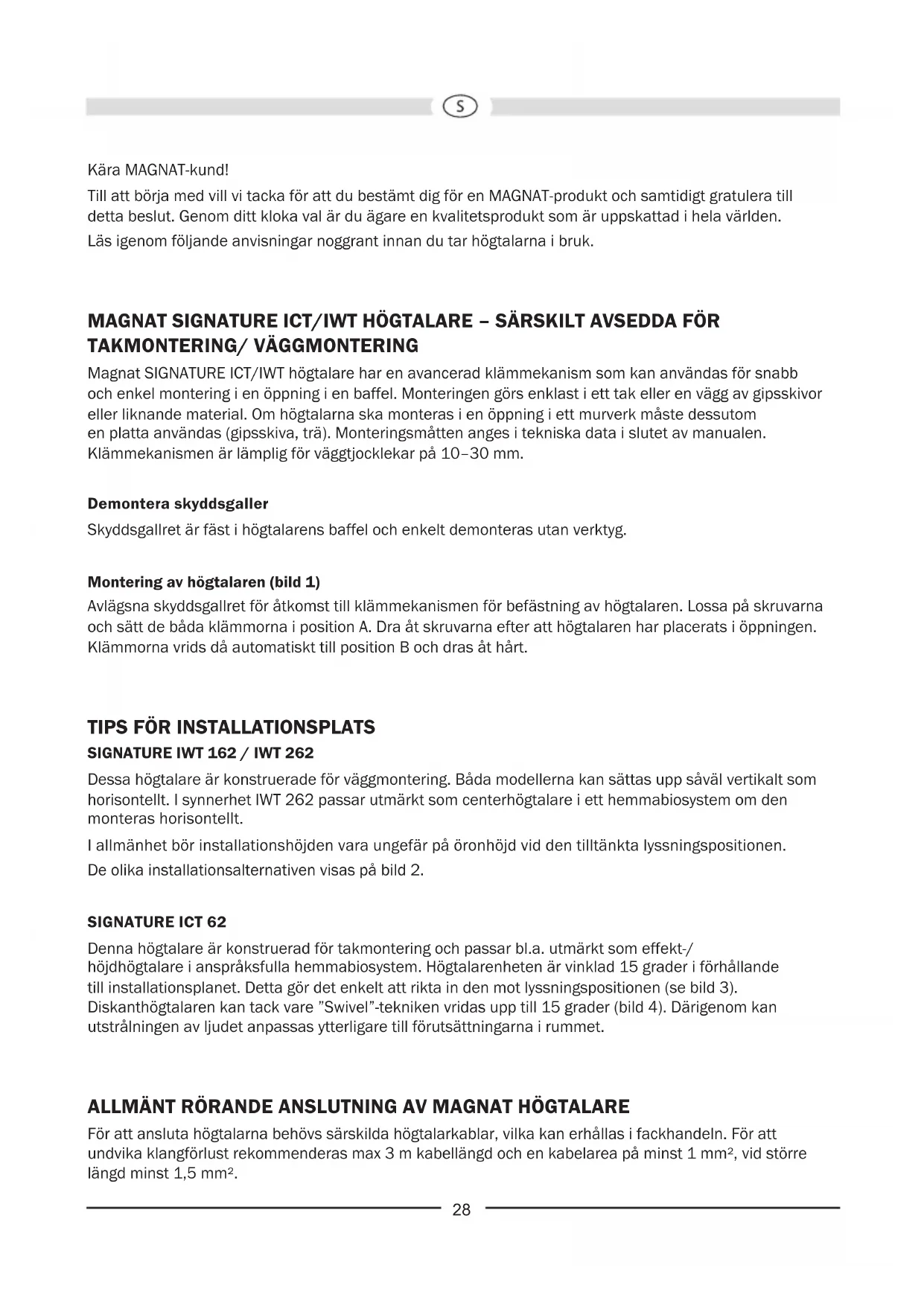

BRUKSANVISNING Signature IWT 162 MAGNAT

Till att börja med vill vi tacka för att du bestämt dig för en MAGNAT-produkt och samtidigt gratulera till detta beslut. Genom ditt kloka val är du ägare en kvalitetsprodukt som är uppskattad i hela världen.

Läs igenom följande anvisningar noggrant innan du tar högtalarna i bruk.

MAGNAT SIGNATURE ICT/IWT HÖGTALARE – SÄRSKILT AVSEDDA FÖR TAKMONTERING/ VÄGGMONTERING

Magnat SIGNATURE ICT/IWT högtalare har en avancerad klämmekanism som kan användas för snabb och enkel montering i en öppning i en baffel. Monteringen görs enklast i ett tak eller en vägg av gipsskivor eller liknande material. Om högtalarna ska monteras i en öppning i ett murverk måste dessutom en platta användas (gipsskiva, trä). Monteringsmätten anges i tekniska data i slutet av manualen. Klämmekanismen är lämplig för väggtjocklekar på 10–30 mm.

Demontera skyddsgaller

Skyddsgallret är fäst i högtalarens baffel och enkelt demonteras utan verktyg.

Montering av högtalaren (bild 1)

Avlägsna skyddsgallret för åtkomst till klämmekanismen för befästning av högtalaren. Lossa på skruvarna och sätt de båda klämmorna i position A. Dra åt skruvarna efter att högtalaren har placerats i öppningen. Klämmorna vrids då automatiskt till position B och dras åt hårt.

Dessa högtalare är konstruerade för väggmontering. Båda modellerna kan sättas upp såväl vertikalt som horisontellt. I synnerhet IWT 262 passar utmärkt som centerhögtalare i ett hemmabiosystem om den monteras horisontellt.

I allmänhet bör installationshöjden vara ungefär på öronhöjd vid den tilltänkta lyssningspositionen. De olika installationsalternativen visas på bild 2.

SIGNATURE ICT 62

Denna högtalare är konstruerad för takmontering och passar bl.a. utmärkt som effekt-/höjdhögtalare i anspråksfulla hemmabiosystem. Högtalarenheten är vinklad 15 grader i förhållande till installationsplanet. Detta gör det enkelt att rikta in den mot lyssningspositionen (se bild 3). Diskanthögtalaren kan tack vare "Swivel"-tekniken vridas upp till 15 grader (bild 4). Därigenom kan utstrålningen av ljudet anpassas ytterligare till förutsättningarna i rummet.

ALLMÄNT RÖRANDE ANSLUTNING AV MAGNAT HÖGTALARE

För att ansluta högtalarna behövs särskilda högtalarkablar, vilka kan erhållas i fackhandeln. För att undvika klangförlust rekommenderas max 3 m kabellängd och en kabelarea på minst 1 mm², vid större längd minst 1,5 mm².

Förstärkaren resp receivern ska principiellt vara frånkopplade tills alla anslutningar gjorts. Ställ högtalarna på planerad plats för att mäta nödvändig kabellängd. Samma kabellängd bör användas för båda kanalerna.

Avisolera kabeländarna med 10 – 15 mm och tvinna dem därefter. Högtalaranslutningarna är utrustade med en klämanordning (bild 5). Tryck på klämanslutningen och för in den avisolerade kabelträden i hålet på sidan. Släpp klämanslutningen så att kabeln sitter fast säkert och har bästa möjliga elektriska kontakt.

Beakta polningen vid anslutning av kablarna, dvs högtalarnas svarta (-) klämmor anslutas till förstärkarens minusklämmor och högtalarnas röda klämmor (+) till förstärkarens motsvarande plusklämmor. Vid vanliga högtalarkablar är en kabelledare räfflad eller färgmarkerad för att underlätta anslutningen till rätt poler.

Kontrollera igen att kablarna sitter fast ordentligt och att ingen kortslutning har bildats genom t ex utstickande ledare. Detta vore mycket farligt för den anslutna förstärkaren.

DISKANTREGISTERINSTÄLLNING (BILD 6)

Delningsfrekvensen kan ställas in via reglage av hög kvalitet på fronten vilket möjliggör individuell anpassning av ljudet i högtalarsystemet.

Optimal inställning riktar sig efter den egna smaken. Vi rekommenderar följande positioner som grundinställning för olika hörutrymmen:

Utrymme Exempel Position
Lite ljuddämpande omgivning Hårt	reflekterande ytor, kakel, stora glasytor, rum med få möbler	-3dB
Normalt ljuddämpande omgivning	Mattor, glasytor med gardiner, läder, rum med normal möblering	0dB
Starkt ljuddämpande omgivning M	Mattor, polster, tunga gardiner, rum med omfattande möblering	+3dB

ANSLUTNING TILL EN STEREOFÖRSTÄRKARE

I bild 7 visas högtalarnas anslutning vid en stereoförstärkare.

TIPS FÖR ATT UNDVIKA REPARATIONER

Alla MAGNAT-högtalare är inställda på bästa möjliga klang när klangkontrollerna står i mellanläget, dvs vid linjär återgivning av förstärkaren. Vid starkt uppvridna kontroller tillförs bashögtalaren och/eller diskanthögtalaren mer energi, vilket kan leda till att de förstörs.

Om du har en förstärkare med avsevärt högre utgångseffekt än den för boxarna angivna max. tillåtna belastning, kan större ljudstyrka leda till att högtalarna förstörs – vilket emellertid sällan förekommer.

Förstärkare med liten utgångseffekt kan redan vid mellanljudstyrka bli mycket farliga för boxarna, eftersom de lättare överstyrs än starka förstärkare. Denna överstyrning förorsakar tydligt mätbar och hörbar distorsion som är mycket farlig för högtalarna.

Beakta därför eventuell distorsion när du ändrar ljudstyrkan – och sänk den i så fall genast. Den som lyssnar med hög ljudstyrka måste se til att förstärkaren har minst den ugångseffekt med vilken boxarna kan belastas.

ALLMÄNT SAGT...

kan förstärkare, tuner och CD/DVD-spelare – inte endast vid lågprisprodukter – generera hörbara svängningar med hög frekvens. Låt en fackman kontrollera anläggningen om diskanthögtalaren bortfaller vid låg resp mellanljudstyrka.

TEKNISKA DATA

SIGNATURE ICT 62

Max belastning: 110 / 180 W

Impedans: 4 ohm

Brytfrekvens: 3100 Hz

Frekvensområde: 32 - 28 000 Hz

Rekommenderad förstärkareffekt: 20 - 180 W

Verkningsgrad (1 W/1 m): 91 dB

Yttermått ∅: 238 mm

Öppning ∅: 209 mm

Monteringsdjup: 130 mm

Vikt: 1,82 kg

	SIGNATURE IWT 162	SIGNATURE IWT 262
Max belastning: 110 / 180 W	130 / 200 W
Impedans: 4 ohm	4 ohm
Brytfrekvens: 3100 Hz	2900 Hz
Frekvensområde: 32 - 28 000 Hz	30 - 28 000 Hz
Rekommenderad förstärkareffekt: 20 - 180 W		20 - 200 W
Verkningsgrad (1 W/1 m): 91 dB	91 dB
Yttermått (B x H):	220 x 320 mm	220 x 491 mm
Öppning (B x H): 187 x 287 mm	187 x 459 mm
Monteringsdjup: 102 mm	100 mm
Vikt: 2,15 kg	3,42 kg

VI FÖRBEHÅLLER OSS RÄTTEN TILL TEKNISKA ÄNDRINGAR.
