MANUAL DE USUARIO Signature IWT 162 MAGNAT

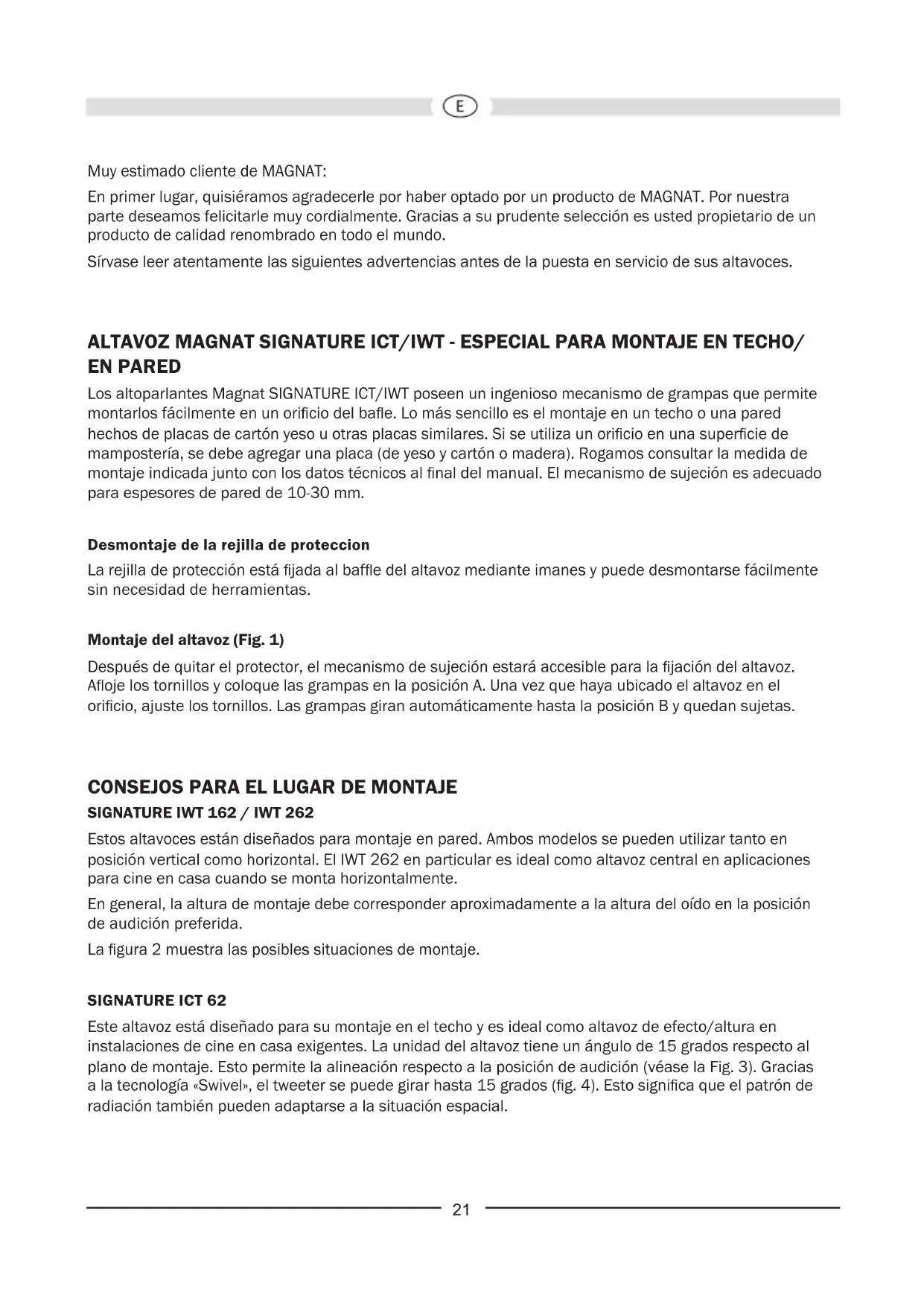

Muy estimado cliente de MAGNAT: En primer lugar, quisiéramos agradecerle por haber optado por un producto de MAGNAT. Por nuestra parte deseamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo. Sírvase leer atentamente las siguientes advertencias antes de la puesta en servicio de sus altavoces. ALTAVOZ MAGNAT SIGNATURE ICT/IWT - ESPECIAL PARA MONTAJE EN TECHO/ EN PARED Los altoparlantes Magnat SIGNATURE ICT/IWT poseen un ingenioso mecanismo de grampas que permite montarlos fácilmente en un oricio del bae. Lo más sencillo es el montaje en un techo o una pared hechos de placas de cartón yeso u otras placas similares. Si se utiliza un oricio en una supercie de mampostería, se debe agregar una placa (de yeso y cartón o madera). Rogamos consultar la medida de montaje indicada junto con los datos técnicos al nal del manual. El mecanismo de sujeción es adecuado para espesores de pared de 10-30 mm. Desmontaje de la rejilla de proteccion La rejilla de protección está jada al bafe del altavoz mediante imanes y puede desmontarse fácilmente sin necesidad de herramientas. Montaje del altavoz (Fig. 1) Después de quitar el protector, el mecanismo de sujeción estará accesible para la jación del altavoz. Aoje los tornillos y coloque las grampas en la posición A. Una vez que haya ubicado el altavoz en el oricio, ajuste los tornillos. Las grampas giran automáticamente hasta la posición B y quedan sujetas.

CONSEJOS PARA EL LUGAR DE MONTAJE

SIGNATURE IWT 162 / IWT 262

Estos altavoces están diseñados para montaje en pared. Ambos modelos se pueden utilizar tanto en posición vertical como horizontal. El IWT 262 en particular es ideal como altavoz central en aplicaciones para cine en casa cuando se monta horizontalmente. En general, la altura de montaje debe corresponder aproximadamente a la altura del oído en la posición de audición preferida. La gura 2 muestra las posibles situaciones de montaje. SIGNATURE ICT 62 Este altavoz está diseñado para su montaje en el techo y es ideal como altavoz de efecto/altura en instalaciones de cine en casa exigentes. La unidad del altavoz tiene un ángulo de 15 grados respecto al plano de montaje. Esto permite la alineación respecto a la posición de audición (véase la Fig. 3). Gracias a la tecnología «Swivel», el tweeter se puede girar hasta 15 grados (g. 4). Esto signica que el patrón de radiación también pueden adaptarse a la situación espacial.22 INFORMACIÓN GENERAL SOBRE LA CONEXIÓN DE SUS ALTAVOCES MAGNAT Para la conexión de los altavoces necesita cables especiales para altavoces obtenibles en el comercio especializado. Para evitar pérdida de sonido, conviene utilizar longitudes de cable hasta 3 m con una sección de cable mínima de 1 mm², en las longitudes mayores por lo menos 1,5 mm². El amplicador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a n de poder medir las longitudes de cable correctas, en sus posiciones previstas. Para ambos canales debe emplearse la misma longitud de cable. Entonces, aísle las puntas de los cables a una longitud de 10 – 15 mm y retuerza las puntas. Las conexiones de los altavoces vienen equipadas con un mecanismo de bornes (g. 5). Presione la cabeza del borne e inserte las puntas de los hilos desaisladas en la perforación lateral. Soltando la cabeza del borne, el cable quedará bien sujeto, garantizando el mejor contacto posible. Es imprescindible, en la conexión de los cables, prestar atención a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplicador y los bornes rojos (+) de los altavoces a los bornes (+) del amplicador. En los cables de altavoz corrientes en el comercio y para facilitar la conexión con fases correctas, hay un conductor de cable estriado, mientras que el otro está marcado por una tira de color. Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por ejemplo a causa de un alambre separado. Esto sería muy peligroso para el amplicador conectado. AJUSTE DE LOS NIVELES DE TONOS ALTOS (FIG. 6) El crossover le ofrece un ajuste individual del sonido del sistema de altavoces mediante interruptores frontales de alta calidad. Se recomienda realizar el óptimo ajuste de acuerdo a los gustos personales para escuchar. Como ajuste básico para habitaciones con distintas características de audio le recomendamos las siguientes posiciones del interruptor: Tipo de habitación Ejemplo Posición del interruptor Ambiente con baja insonorización Supercies con una fuerte reectancia, baldosas, grandes supercies de vidrio, habitaciones con poco amoblado -3dB Ambiente con insonorización normal Alfombras, supercies de vidrio con cortinas, muebles de cuero, habitaciones con amoblado normal 0dB Ambiente con fuerte insonorización Alfombras, muebles tapizados, cortinas gruesas, habitaciones con mucho amoblado +3dB CONEXIÓN A UN AMPLIFICADOR ESTÉREO En la ilustración 7 se observa la conexión entre el altavoz y un amplicador estéreo.23

CONSEJOS PARA EVITAR REPARACIONES

Todos los altavoces de MAGNAT han sido adaptados para un sonido óptimo cuando los controladores del sonido se encuentran en su posición céntrica, es decir en la reproducción lineal del amplicador. En caso de controladores del sonido subidos a altos valores, habrá un suministro excesivo de energía al altavoz de sonidos bajos y/o al altavoz de sonidos agudos, lo que en caso de volúmenes altos puede inducir a su destrucción. Si posee un amplicador con una potencia de salida muy superior de la resistencia indicada en los altavoces, los volúmenes excesivos pueden inducir a la destrucción de los altavoces (lo que suele ocurrir raras veces). Sin embargo, los amplicadores con una baja potencia de salida pueden ser peligrosos para los altavoces ya con volúmenes medios, dado que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces. Por favor, preste atención en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien preere los volúmenes altos debe prestar atención a que el amplicador posea al menos la potencia de salida soportable por los altavoces. POR LO GENERAL... los amplicadores, sintonizadores y lectores de CD/DVD, no sólo los productos de precio económico, son capaces de oscilaciones audibles y de altas frecuencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, debe hacer comprobar la instalación por un técnico.24

SIGNATURE ICT 62 Resistencia: 110 / 180 vatios Impedancia: 4 ohmios Frecuencia de separación: 3100 Hz Gama de frecuencias: 32 – 28 000 Hz Potencia recomendada del amplicador: 20 – 180 vatios Rendimiento (1 vatio/1 m): 91 dB Dimensiones exteriores Ø: 238 mm Oricio Ø: 209 mm Profundidad de montaje: 130 mm Peso: 1,82 kg
