| 製品タイプ | スピーカー（音響エンクロージャー） |
| ブランド | Magnat |
| モデル | Monitor S 10 D |
| スピーカータイプ | 2ウェイ ダイポール |
| 定格出力（RMS / 最大） | 60 W / 120 W |
| インピーダンス | 4 – 8 Ω |
| 周波数帯域 | 42 – 32,000 Hz |
| 感度（2.8 V/1 m） | 88 dB |
| 推奨アンプ出力 | 20 – 120 W |
| 寸法（幅 x 高さ x 奥行き） | 149 x 250 x 130 mm |
| 重量（推定） | 2.5 kg |
| 付属品 | 粘着ゴム足、取扱説明書 |
| 壁掛け設置 | 可、一体型取り付け金具（ネジは別売） |
| 推奨用途 | ホームシアター用リアサラウンドスピーカー |
| メーカー保証 | 5年 |
| カラー | ブラック（推定） |
よくある質問 - Monitor S 10 D MAGNAT
ユーザーの質問 Monitor S 10 D MAGNAT
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード スピーカー 無料でPDF形式で！マニュアルを見つける Monitor S 10 D - MAGNAT 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 Monitor S 10 D ブランド MAGNAT.
使用説明書 Monitor S 10 D MAGNAT
THE SOUND YOU CAN'T HEAR...

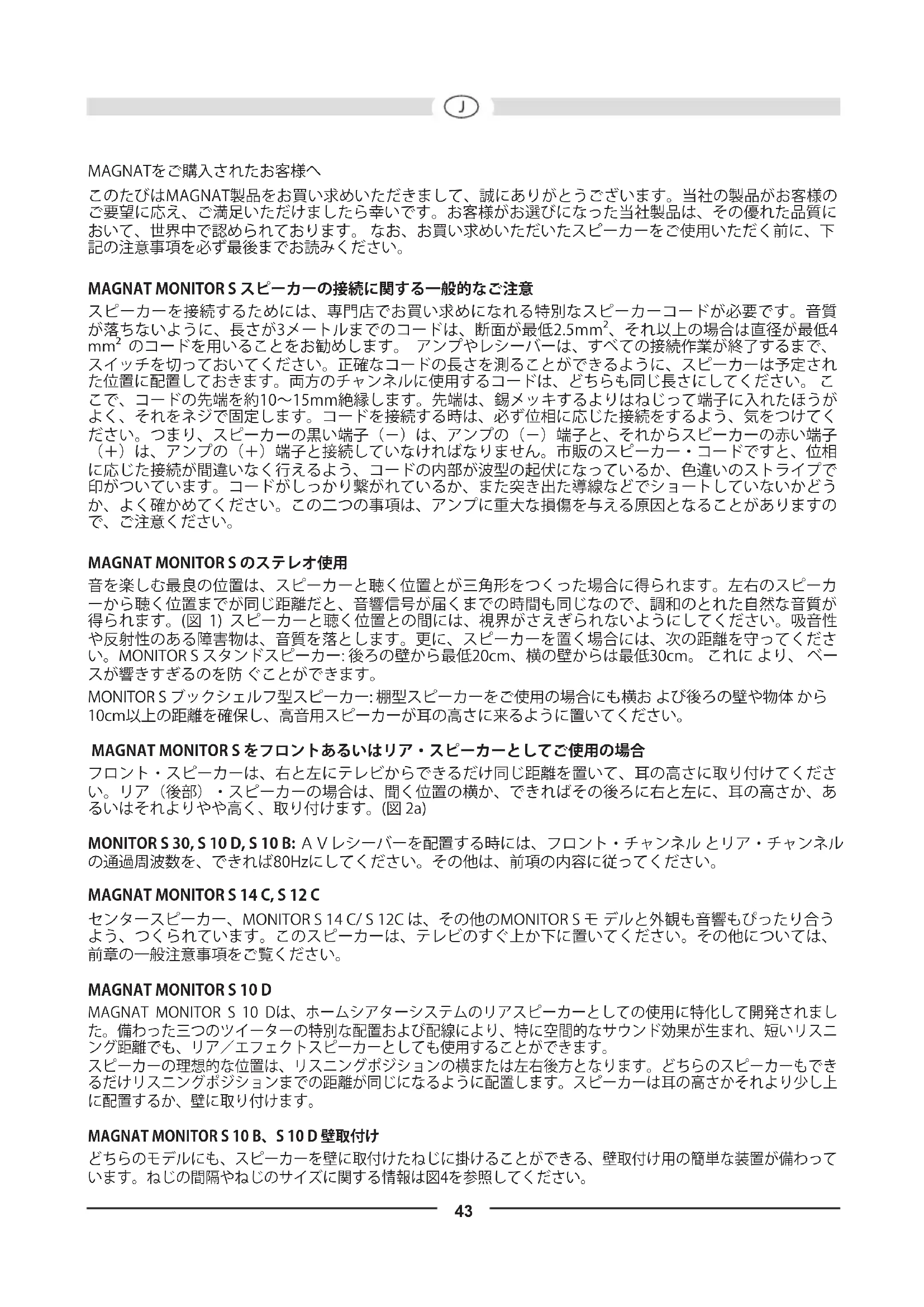

このたびはMAGNAT製品をお買い求めいただきまして、誠にありがとうございます。当社の製品がお客様のご要望に応え、ご満足いただけましたら幸いです。お客様がお選びになった当社製品は、その優れた品質において、世界中で認められております。なお、お買い求めいただいたスピーカーをご使用いただく前に、下記の注意事項を必ず最後までお読みください。
MAGNAT MONITORS スピーカーの接続に関する一般的なご注意
スピーカーを接続するためには、専門店でお買い求めになれる特別なスピーカーコードが必要です。音質が落ちないように、長さが3メートルまでのコードは、断面が最低2.5mm²、それ以上の場合は直径が最低4mm²のコードを用いることをお勧めします。アンプやレシーバーは、すべての接続作業が終了するまで、スイッチを切っておいてください。正確なコードの長さを測ることができるように、スピーカーは予定された位置に配置しておきます。両方のチャンネルに使用するコードは、どちらも同じ長さにしてください。ここで、コードの先端を約10～15mm絶縁します。先端は、錫メッキするよりはねじって端子に入れたほうがよく、それをネジで固定します。コードを接続する時は、必ず位相に応じた接続をするよう、気をつけてください。つまり、スピーカーの黒い端子（一）は、アンプの（一）端子と、それからスピーカーの赤い端子（十）は、アンプの（十）端子と接続していなければなりません。市販のスピーカー・コードですと、位相に応じた接続が間違いなく行えるよう、コードの内部が波型の起伏になっているか、色違いのストライプで印がついています。コードがしっかり繋がれているか、また突き出た導線などでショートしていないかどうか、よく確かめてください。この二つの事項は、アンプに重大な損傷を与える原因となることがありますので、ご注意ください。
MAGNAT MONITORS のステレオ使用

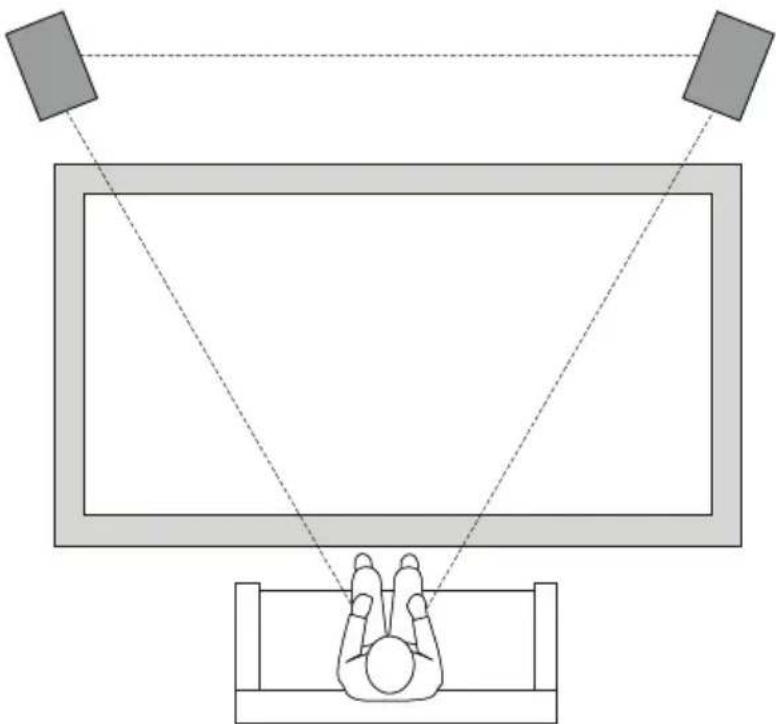

音を楽しむ最良の位置は、スピーカーと聴く位置とが三角形をつくった場合に得られます。左右のスピーカーから聴く位置までが同じ距離だと、音響信号が届くまでの時間も同じなので、調和のとれた自然な音質が得られます。(図 1) スピーカーと聴く位置との間には、視界がさえぎられないようにしてください。吸音性や反射性のある障害物は、音質を落とします。更に、スピーカーを置く場合には、次の距離を守ってください。MONITORS スタンドスピーカー:後ろの壁から最低20cm、横の壁からは最低30cm。これにより、ベースが響きすぎるのを防ぐことができます。
MONITORS ブックシェルフ型スピーカー: 棚型スピーカーをご使用の場合にも横および後ろの壁や物体から10cm以上の距離を確保し、高音用スピーカーが耳の高さに来るように置いてください。
MAGNAT MONITORS をフロントあるいはリア・スピーカーとしてご使用の場合
フロント・スピーカーは、右と左にテレビからできるだけ同じ距離を置いて、耳の高さに取り付けてください。リア（後部）・スピーカーの場合は、聞く位置の横か、できればその後ろに右と左に、耳の高さか、あるいはそれよりやや高く、取り付けます。(図2a)
MONITOR S 30, S 10 D, S 10 B: A V レシーバーを配置する時には、フロント・チャンネルとリア・チャンネルの通過周波数を、できれば80Hzにしてください。その他は、前項の内容に従ってください。
MAGNAT MONITOR S 14 C, S 12 C
センタースピーカー、MONITORS 14 C/S 12C は、その他のMONITORS モ デルと外観も音響もぴったり合うよう、つくられています。このスピーカーは、テレビのすぐ上か下に置いてください。その他については、前章の一般注意事項をご覧ください。
MAGNAT MONITOR S 10 D
MAGNAT MONITOR S 10 Dは、ホームシアターシステムのリアスピーカーとしての使用に特化して開発されました。備わった三つのツイーターの特別な配置および配線により、特に空間的なサウンド効果が生まれ、短いリスニング距離でも、リア／エフェクトスピーカーとしても使用することができます。
スピーカーの理想的な位置は、リスニングポジションの横または左右後方となります。どちらのスピーカーもできるだけリスニングポジションまでの距離が同じになるように配置します。スピーカーは耳の高さかそれより少し上に配置するか、壁に取り付けます。
MAGNAT MONITOR S 10 B、S 10 D 壁取付け
どちらのモデルにも、スピーカーを壁に取付けたねじに掛けることができる、壁取付け用の簡単な装置が備わっています。ねじの間隔やねじのサイズに関する情報は図4を参照してください。
大切なご注意：ユーザーは、壁面ブラケット/スピーカー固定装置の使用に自己責任でしなければなりません。しかも、スピーカーブラケットに対する安全強化、設備重量に配慮を加える上で取付け用材の適当な選択（例えボルト、木栓）、スピーカー仕組み及び壁の特性を含めます。
MAGNAT MONITOR S 10 B、S 10 D ゴム脚
本製品にはスピーカー一つにつき粘着性のあるゴム脚が4つ同梱されています。これは硬い表面（棚など）に設置する場合、ハウジングの下側に貼り付けてご使用ください。壁取付けの場合は、これをスピーカーの背面に取り付けることで、共振を防止し、配線に必要な壁までの距離を作ることもできます。
MAGNAT MONITOR S 80 ATM
ドルビーATMOS®について：ドルビーATMOS®は、映画館やホームシアター向けの新しいサウンド規格です。Atmosは、初めて音響空間の高域チャンネルの形で第3の次元をもたらします。この高域チャンネルは、MONITORS 80 ATMなどの別の追加スピーカーによって、またはフロントおよびリアスピーカーに統合された追加スピーカー経由で放射されます。均一で人間の聴覚では捕えられない高い音場の分布で、追加のスピーカーは部屋の天井の方向に音を放射します。この音の反射がリスナーに達するので、3次元音場の印象を受けるのです。その代わりに高域チャンネルの放射には、壁面または天井取り付けスピーカーの使用が可能です。しかしこれには、取り付けおよび配線のために相当よけいに費用がかさむことになります。したがってAtmos認定の追加スピーカーは、既存のマルチチャンネルスピーカーをAtmos チャネルの周りに展開する、シンプルで実用的なオプションなのです。真のドルビーAtmos体験のためには、ソース材料(ブルーレイなど)と同様にエレクトロニクス(AV 受信機など)でもドルビーAtmosサウンド規格をマスターする必要があることに注意して下さい。
セットアップ: スピーカーのセットアップには、原則として前セクションの推奨事項が適用されます。フロントスピーカーとして使用する場合のリスニングポジションまでの距離は、最低2.5～3m必要となります。スピーカーはややリスニングポジション方向に向けて配置してください。
MONITORS 80 ATMはリアスピーカーとしても使用できます（4つのAtmos高音チャネル付きホームシアターシステム、5.x.4構成）。その場合高音チャネルはRear Highとして使用します。ただしスピーカーをリスニングポジションから確実に後ろに離して設置する必要があります（最低距離1～1.5m）。二つのスピーカーの間隔はおおよそフロントスピーカーの間隔に対応させてください。設置例を図2bに示しています。
接続: スピーカーには背面に二つの接続端子が備わっています。下側はメインスピーカー、上側は高音スピーカー用となっています（図3）。
注意: 高音スピーカーの保護カバーはメンテナンス等で必要な場合に限り取り外すことができます。
AVレシーバーへの接続
図5と6は、AVレシーバーへの接続バリエーションです。
図5：サブウーファー・アウトレットなしのAVレシーバー 図6：サブウーファー・アウトレット付きのAVレシーバー
修理を必要としないためのアドバイス
MAGNATのスピーカーはすべて、トーンコントロールが中央のポジションに設定されている時、つまりアンプのリニア再生状態の場合には、最良の音質が出るように調整されています。トーンコントロールのつまみを大きく回すと、低音および／または高温にかかるエネルギーが増加して、ボリュームが高い場合にはスピーカーが損傷することがあります。
ボックスの使用負荷よりもずっと高い出力パワーが出せるアンプをお持ちの場合は、音量を無理に上げると、非常にまれではありますが、スピーカーが損傷する場合があります。
しかし、出力パワーがもっと弱いアンプの場合ですと、強力なアンプよりもずっと早くボリュームが上がるので、中程度の音量でもボックスを損傷する恐れがあります。このようなボリュームの上げ過ぎは明らかに測定可能で耳に聞き取れるひずみを起こし、スピーカーにとって致命的です。
したがって、ボリュームを調整の場合にはひずみにはくれぐれもご注意ください。そして、ひずみが出た場合にはただちにボリュームを下げてください。大きい音量を好まれる方は、アンプが、少なくともボックスが堪えられるだけの出力パワーに抑えるよう、ご注意ください。
一般には…
アンプ、チューナー、およびCDプレイヤーは、低価格の製品に限らず、耳には聞こえないような、高周波の振動を再生することがあります。お持ちの高音用スピーカーが低い、または中程度のボリュームで音が出なくなることがございましたら、専門の技術者に点検してもらってください。
技術仕様
MONITOR S 80 ATM
| Main Speaker Top Speaker | ||
| 機器構成: | 2 1⁄2 ウエイバスリフレックス 2 ウェイ コアキシャル | |
| 負荷電力: | 160 / 300 W 40 / 80 W | |
| インピーダンス: | 4 Ohm | 4 Ohm |
| 周波数範囲: | 26 - 38 000 Hz 60 - 28 000 Hz | |
| 推奨アンプ出力: | 30 - 300 W 15 - 80 W | |
| 効率(2.8V/1m): | 90 dB 87 dB | |
| 寸法(WxHxD): | 215 x 860 x 270 mm | |
MONITOR S 70 MONITOR S 30
| 機器構成:3ウェイバスリフレックス2ウェイバスリフレックス | |
| 負荷電力: | 190/380 W 100/200 W |
| インピーダンス: | 4-8 Ohm 4-8 Ohm |
| 周波数範囲: | 19-38 000 Hz 34-38 000 Hz |
| 推奨アンプ出力: | 30-380 W 30-200 W |
| 効率(2.8V/1m): | 91 dB 90 dB |
| 寸法(WxHxD): | 215 x 960 x 310 mm 215 x 354 x 270 mm |
MONITOR S 14 C MONITOR S 12 C
| 機器構成: | 212 ウエイバスリフレックス 2ウェイ |
| 負荷電力: | 100 / 200 W 75 / 150 W |
| インピーダンス: | 4 - 8 Ohm 4 - 8 Ohm |
| 周波数範囲: | 38 - 38 000 Hz 40 - 32 000 Hz |
| 推奨アンプ出力: | 30 - 200 W 20 - 150 W |
| 効率(2.8V/1m): | 90 dB 89 dB |
| 寸法(WxHxD): | 700 x 150 x 190 mm 420 x 148 x 190 mm |
MONITOR S 10 D MONITOR S 10 B
| 機器構成:2ウェイ ダイポール 2ウェイ | ||
| 負荷電力: | 60 / 120 W | 60 / 120 W |
| インピーダンス: | 4-8 Ohm 4-8 Ohm | |
| 周波数範囲: | 42-32 000 Hz 42-32 000 Hz | |
| 推奨アンプ出力: | 20-120 W 20-120 W | |
| 効率(2.8V/1m): | 88 dB 88 dB | |
| 寸法(WxHxD): | 149 x 250 x 130 mm 149 x 250 x 190 mm | |
| 付属品: | ゴム足 | ゴム足 |
技術仕様データは変更することがありますのでご注意ください。
