Produkttyp	Lautsprecher (akustische Box)
Marke	Magnat
Modell	Monitor S 10 D
Lautsprechertyp	2-Wege-Dipol
Nennleistung (RMS / max)	60 W / 120 W
Impedanz	4–8 Ohm
Frequenzgang	42 – 32.000 Hz
Empfindlichkeit (2,8 V/1 m)	88 dB
Empfohlene Verstärkerleistung	20 – 120 W
Abmessungen (B x H x T)	149 x 250 x 130 mm
Gewicht (ca.)	2,5 kg
Mitgeliefertes Zubehör	Selbstklebende Gummifüße, Bedienungsanleitung
Wandmontage	Ja, integrierte Halterung (Schrauben nicht im Lieferumfang)
Empfohlene Verwendung	Surround-Hecklautsprecher für Heimkino
Herstellergarantie	5 Jahre
Farbe	Schwarz (ca.)

Häufig gestellte Fragen - Monitor S 10 D MAGNAT

Wie schließe ich den Magnat Monitor S 10 D Lautsprecher an meinen Verstärker an?

Verwenden Sie hochwertige Lautsprecherkabel (Querschnitt ≥ 2,5 mm² für < 3 m, ≥ 4 mm² für > 3 m). Abisolieren Sie die Isolation auf 10 bis 15 mm, verdrillen Sie die Enden, stecken Sie sie in die Klemmen und ziehen Sie die Schrauben fest. Achten Sie auf die Polarität: Klemme + am Lautsprecher zu + am Verstärker, Klemme - zu -.

Was ist die beste Position für die Monitor S 10 D Hecklautsprecher?

Platzieren Sie sie seitlich oder hinter dem Hörbereich, auf Ohrhöhe oder leicht darüber. Beide Lautsprecher sollten den gleichen Abstand zur Hörposition haben, für ein ausgewogenes Klangbild.

Kann ich den Monitor S 10 D als Frontlautsprecher verwenden?

Dieses Modell ist speziell für den hinteren Einsatz (Dipol) in einem Heimkinosystem konzipiert. Für den vorderen Einsatz bevorzugen Sie ein Modell der Monitor S Serie wie den S 30 oder S 70.

Wie vermeide ich Schäden an meinen Lautsprechern?

Übertreiben Sie nicht mit den Einstellungen für Bässe und Höhen. Bei hörbarer Verzerrung reduzieren Sie sofort die Lautstärke. Stellen Sie sicher, dass Ihr Verstärker mindestens die Nennleistung der Lautsprecher (60 W RMS) liefert, um Übersteuerung zu vermeiden.

Welche Einstellungen werden an meinem AV-Receiver für den Monitor S 10 D empfohlen?

Stellen Sie die Übergangsfrequenz (Crossover) der Surround-Kanäle auf etwa 80 Hz ein. Wenn Ihr Receiver dies ermöglicht, konfigurieren Sie die Hecklautsprecher je nach Option im 'Dipol'- oder 'Bipol'-Modus.

Wie reinige ich die Magnat Monitor S 10 D Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse zu entstauben. Vermeiden Sie Kontakt mit Lösungsmitteln, Chemikalien oder Flüssigkeiten. Blasen Sie keine Druckluft in die Hochtöner.

Kann ich den Monitor S 10 D an der Wand montieren?

Ja, der Lautsprecher verfügt über ein Wandhalterungssystem. Verwenden Sie eine geeignete Schraube (nicht im Lieferumfang) und folgen Sie dem Bohrplan in der Anleitung. Kleben Sie die Gummipuffer auf die Rückseite, um Resonanzen zu vermeiden.

Welche Impedanz hat der Monitor S 10 D? Kann ich ihn an einen 8-Ohm-Verstärker anschließen?

Die Nennimpedanz beträgt 4 bis 8 Ohm. Sie können ihn mit einem für 8 Ohm ausgelegten Verstärker verwenden, überprüfen Sie jedoch, ob der Verstärker eine Impedanz von 4 Ohm toleriert. Im Zweifelsfall kontaktieren Sie den Verstärkerhersteller.

Was tun bei einem Defekt oder Herstellungsfehler?

Wenden Sie sich zunächst an Ihren Händler. Falls das Gerät an den Kundendienst zurückgesendet werden muss, verwenden Sie die Originalverpackung, legen Sie die ausgefüllte Garantiekarte und den Kaufbeleg bei. Die Garantie deckt Material- und Herstellungsfehler für 5 Jahre ab.

Ist der Monitor S 10 D mit Dolby Atmos kompatibel?

Nein, dieses Modell verfügt über keinen Lautsprecher für Atmos-Kanäle. Für ein Atmos-Erlebnis verwenden Sie Lautsprecher wie den Monitor S 80 ATM oder dedizierte Deckenlautsprecher.

BEDIENUNGSANLEITUNG Monitor S 10 D MAGNAT

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

OWNER'S MANUAL/WARRANTY DOCUMENT

MODE D'EMPLOI/CERTIFICAT DE GARANTIE

Magnat

Dolby Atmos

In Lizenz von Dolby Laboratories gefertigt. Dolby, Dolby Atmos und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories Licensing Corporation.

Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu.

Abbildungen/Illustrations 46

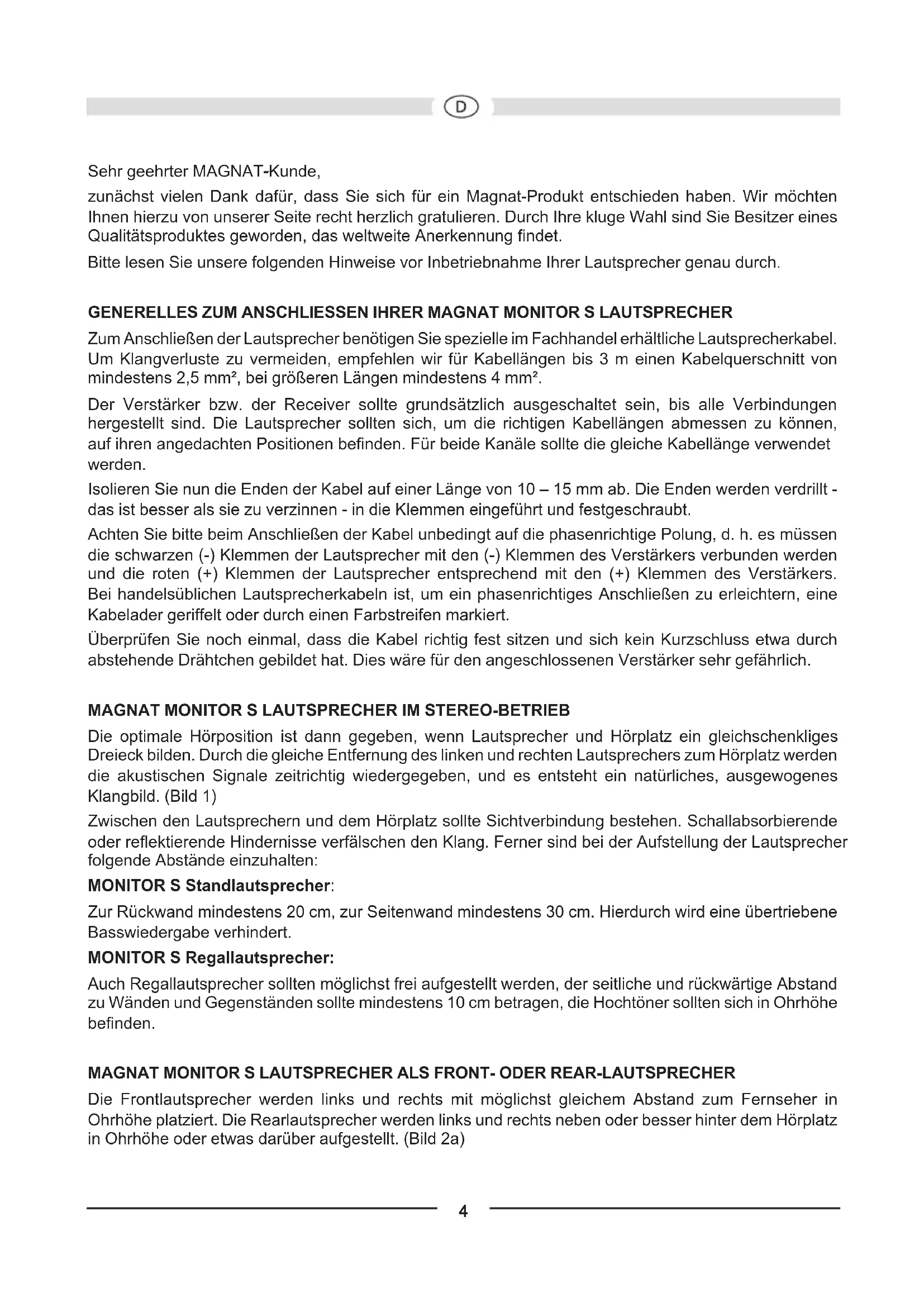

Sehr geehrter MAGNAT-Kunde,

zunächst vielen Dank dafür, dass Sie sich für ein Magnat-Produkt entschieden haben. Wir möchten Ihnen hierzu von unserer Seite recht herzlich gratulieren. Durch Ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung findet.

Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Lautsprecher genau durch.

GENERELLES ZUM ANSCHLIESSEN IHRER MAGNAT MONITOR S LAUTSPRECHER

Zum Anschließen der Lautsprecher benötigen Sie spezielle im Fachhandel erhältliche Lautsprecherkabel. Um Klangverluste zu vermeiden, empfehlen wir für Kabellängen bis 3 m einen Kabelquerschnitt von mindestens 2,5 mm², bei größeren Längen mindestens 4 mm².

Der Verstärker bzw. der Receiver sollte grundsätzlich ausgeschaltet sein, bis alle Verbindungen hergestellt sind. Die Lautsprecher sollten sich, um die richtigen Kabellängen abmessen zu können, auf ihren angedachten Positionen befinden. Für beide Kanäle sollte die gleiche Kabellänge verwendet werden.

Isolieren Sie nun die Enden der Kabel auf einer Länge von 10 – 15 mm ab. Die Enden werden verdrillt - das ist besser als sie zu verzinnen - in die Klemmen eingeführt und festgeschraubt.

Achten Sie bitte beim Anschließen der Kabel unbedingt auf die phasenrichtige Polung, d. h. es müssen die schwarzen (-) Klemmen der Lautsprecher mit den (-) Klemmen des Verstärkers verbunden werden und die roten (+) Klemmen der Lautsprecher entsprechend mit den (+) Klemmen des Verstärkers. Bei handelsüblichen Lautsprecherkabeln ist, um ein phasenrichtiges Anschließen zu erleichtern, eine Kabelader geriffelt oder durch einen Farbstreifen markiert.

Überprüfen Sie noch einmal, dass die Kabel richtig fest sitzen und sich kein Kurzschluss etwa durch abstehende Drähtchen gebildet hat. Dies wäre für den angeschlossenen Verstärker sehr gefährlich.

MAGNAT MONITOR S LAUTSPRECHER IM STEREO-BETRIEB

Die optimale Hörposition ist dann gegeben, wenn Lautsprecher und Hörplatz ein gleichschenkliges Dreieck bilden. Durch die gleiche Entfernung des linken und rechten Lautsprechers zum Hörplatz werden die akustischen Signale zeitrichtig wiedergegeben, und es entsteht ein natürliches, ausgewogenes Klangbild. (Bild 1)

Zwischen den Lautsprechern und dem Hörplatz sollte Sichtverbindung bestehen. Schallabsorbierende oder reflektierende Hindernisse verfälschen den Klang. Ferner sind bei der Aufstellung der Lautsprecher folgende Abstände einzuhalten:

MONITOR S Standlautsprecher:

Zur Rückwand mindestens 20 cm, zur Seitenwand mindestens 30 cm. Hierdurch wird eine übertriebene Basswiedergabe verhindert.

MONITOR S Regallautsprecher:

Auch Regallautsprecher sollten möglichst frei aufgestellt werden, der seitliche und rückwärtige Abstand zu Wänden und Gegenständen sollte mindestens 10 cm betragen, die Hochtöner sollten sich in Ohrhöhe befinden.

MAGNAT MONITOR S LAUTSPRECHER ALS FRONT- ODER REAR-LAUTSPRECHER

Die Frontlautsprecher werden links und rechts mit möglichst gleichem Abstand zum Fernseher in Ohrhöhe platziert. Die Rearlautsprecher werden links und rechts neben oder besser hinter dem Hörplatz in Ohrhöhe oder etwas darüber aufgestellt. (Bild 2a)

MONITOR S 30, S 10 D, S 10 B: Im Setup des AV-Receivers sollte die Übergangsfrequenz der Front- und Rearkanäle wenn möglich auf ca. 80 Hz gestellt werden. Ansonsten gelten die Empfehlungen im vorigen Kapitel.

MAGNAT MONITOR S 14 C, S 12 C

Die Center-Lautsprecher MONITOR S 14 C und S 12 C sind optisch und akustisch optimal auf die übrigen MONITOR S Modelle abgestimmt. Der Lautsprecher wird unmittelbar auf oder unter das Fernsehgerät gestellt. Ansonsten beachten Sie bitte auch die allgemeinen Hinweise in den vorigen Kapiteln.

MAGNAT MONITOR S 10 D

Der MAGNAT MONITOR S 10 D ist speziell zur Verwendung als Rear-Lautsprecher in Heimkino Systemen entwickelt worden. Die spezielle Anordnung und Beschaltung der drei Hochtöner bietet einen besonders räumlichen Klangeindruck und kann auch bei geringem Hörabstand als Rear-/Effektlautsprecher eingesetzt werden.

Die ideale Position der Lautsprecher ist entweder seitlich oder rechts und links hinter dem Hörplatz. Beide Lautsprecher sollten dabei möglichst den gleichen Abstand zum Hörplatz haben. Die Lautsprecher sollten auf Ohrhöhe oder leicht darüber aufgestellt oder an die Wand angebracht werden.

MAGNAT MONITOR S 10 B, S 10 D WANDMONTAGE

Die beiden Modelle sind mit einer einfachen Vorrichtung zur Wandmontage ausgestattet, mit der der Lautsprecher in eine an der Wand angebrachte Schraube eingehängt werden kann. Über den Schraubenabstand und die Schraubenabmessungen gibt Bild 4 Aufschluss.

Wichtiger Hinweis:

Für die Verwendung von Wandhalterungen / Lautsprecherbefestigungen ist allein der Kunde verantwortlich. Ebenso ist der Kunde alleinverantwortlich für die sichere Befestigung der Lautsprecherhalterung an der Wand und die Auswahl des passenden Montagematerials (z. B. Schrauben, Dübel) unter Berücksichtigung des Gewichtes und der Konstruktion der Lautsprecher und der Beschaffenheit der Wand.

MAGNAT MONITOR S 10 B, S 10 D GUMMIFÜSSE

Im Lieferumfang sind pro Lautsprecher vier selbstklebende Gummifüße enthalten, die bei Ausstellung auf einen harten Untergrund (z.B. Regal) an die Unterseite des Gehäuses geklebt werden sollten. Bei Wandmontage können diese auch auf der Rückseite des Lautsprechers angebracht werden, um Resonanzen zu vermeiden und den nötigen Anstand zur Wand zur Verlegung des Kabels zu schaffen.

MAGNAT S 80 ATM

Der 2,5-Wege Bassreflex-Standlautsprecher mit DOLBY ATMOS® Modul

Über DOLBY ATMOS®: DOLBY ATMOS® ist ein neuer Tonstandard für Kinos und Heimkinos. Atmos bringt erstmals eine dritte Dimension in Form von Höhenkanälen in den Klangraum. Diese Höhenkanäle werden entweder von separaten Zusatzlautsprechern wie den MAGNAT S 80 ATM oder durch in die Front- und Rearlautsprecher integrierte Zusatzlautsprecher abgestrahlt. Für eine gleichmäßige und nicht vom menschlichen Gehör ortbare Verteilung des Höhen-Schallfeldes strahlen die Zusatzlautsprecher ihren Schall in Richtung der Zimmerdecke in den Raum hinein. Die Zuhörer erreicht dann die Reflexion dieses Schalls, so dass der Eindruck eines dreidimensionalen Klangfeldes entsteht. Alternativ ist die Verwendung von On-Wall- oder In-Wall-Deckenlautsprechern zur Abstrahlung der Höhenkanäle möglich.

Dies ist aber mit erheblich größerem Aufwand bei Einbau und Verkabelung verbunden. Deshalb sind Atmos-zertifizierte Lautsprecher eine einfache und praktische Möglichkeit, ein bestehendes Mehrkanal-Lautsprecherset um Atmos-Kanäle zu erweitern. Bitte beachten Sie, dass für ein echtes DOLBY ATMOS®-Erlebnis sowohl das Quellmaterial (z. B. Bluray) als auch die Elektronik (z.B. AV-Receiver) den DOLBY ATMOS®-Tonstandard beherrschen muss.

AUFSTELLUNG: Für die Aufstellung der Lautsprecher gelten generell die Empfehlungen in den vorigen Abschnitten. Der Abstand zum Hörplatz bei Verwendung als Frontlautsprecher sollte mindestens 2,5-3m betragen. Die Lautsprecher sollten leicht auf den Hörplatz hin ausgerichtet werden. Die MAGNAT S 80 ATM können auch als Rear-Lautsprecher eingesetzt werden (Heimkino System mit vier Atmos Höhenkanälen, 5.x.4 Konfiguration). Der Höhenkanal wird dann als Rear High eingesetzt. Es sollte jedoch darauf geachtet werden, dass die Lautsprecher deutlich hinter dem Hörplatz aufgestellt werden können (Abstand mindestens 1-1,5m). Der Abstand der beiden Lautsprecher zueinander sollte in etwa dem Abstand der Frontlautsprecher zueinander entsprechen. Eine mögliche Aufstellung ist in Bild 2b dargestellt.

ANSCHLUSS: Der Lautsprecher besitzt auf der Rückseite zwei Anschlußterminals. Das Untere ist dem Hauptlautsprecher, das Obere dem Höhen-Lautsprecher zugeordnet. (Bild 3)

Bitte Beachten:

Die Schutzabdeckung des Höhen-Lautsprechers darf nur zu Service-Zwecken abgenommen werden.

ANSCHLUSS AN EINEN AV-RECEIVER

In den Abbildungen 5 und 6 sind zwei Anschlussvarianten an AV-Receiver dargestellt.

Abb 5: AV-Receiver ohne Subwooferausgang

Abb 6: AV-Receiver mit Subwooferausgang

TIPPS ZUR VERMEIDUNG VON REPARATURFÄLLEN

Alle Magnat-Lautsprecher sind auf bestmöglichen Klang abgestimmt, wenn sich die Klangregler in Mittelstellung befinden, d.h. bei linearer Wiedergabe des Verstärkers. Bei stark aufgedrehten Klangreglern wird dem Tieftöner und/oder Hochtöner vermehrt Energie zugeführt, was bei hohen Lautstärken zu deren Zerstörung führen kann.

Sollten Sie einen Verstärker besitzen, der eine wesentlich höhere Ausgangsleistung besitzt, als bei den Boxen an Belastbarkeit angegeben ist, können brachiale Lautstärken zur Zerstörung der Lautsprecher führen - was aber recht selten vorkommt.

Verstärker mit schwacher Ausgangsleistung jedoch können schon bei mittleren Lautstärken den Boxen gefährlich werden, weil sie viel schneller übersteuert werden können als kräftige Verstärker. Diese Übersteuerung verursacht deutlich messbare und hörbare Verzerrungen, die äußerst gefährlich für Ihre Lautsprecher sind.

Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen - und drehen Sie dann sofort leiser. Wer gerne laut hört, sollte darauf achten, dass der Verstärker zumindest die Ausgangsleistung aufbringt, mit der die Boxen belastet werden können.

IM ALLGEMEINEN...

können Verstärker, Tuner und CD-Player - nicht nur bei preiswerten Produkten – nicht hörbare, hochfrequente Schwingungen erzeugen. Sollten Ihre Hochtöner bei leiser bis mittlerer Lautstärke ausfallen, lassen Sie bitte Ihre Anlage vom Fachmann daraufhin überprüfen.

TECHNISCHE DATEN

MONITOR S 80 ATM

Belastbarkeit: 160 / 300 Watt 40 / 80 Watt

Impedanz: 4 Ohm 4 Ohm

Frequenzbereich: 26 – 38 000 Hz 60 – 28 000 Hz

Empfohlene Verstärkerleistung: 30 – 300 Watt 15 – 80 Watt

Wirkungsgrad (2.8V/1 m): 90 dB 87 dB

Maße (BxHxT): 215 x 860 x 270 mm

MONITOR S 70 MONITOR S 30

Konfiguration: 3-Wege Bassreflex 2 Wege Bassreflex

Belastbarkeit: 190 / 380 Watt 100 / 200 Watt

Impedanz: 4 – 8 Ohm 4 – 8 Ohm

Frequenzbereich: 19 – 38 000 Hz 34 – 38 000 Hz

Empfohlene Verstärkerleistung: 30 – 380 Watt 30 – 200 Watt

Wirkungsgrad (2.8V/1 m): 91 dB 90 dB

Maße (BxHxT): 215 x 960 x 310 mm 215 x 354 x 270 mm

MONITOR S 14 C

MONITOR S 12 C

Konfiguration: 2 ½-Wege Bassreflex

2 Wege

Belastbarkeit: 100 / 200 Watt 75 / 150 Watt

Impedanz: 4 – 8 Ohm 4 – 8 Ohm

Frequenzbereich: 38 – 38 000 Hz 40 – 32 000 Hz

Empfohlene Verstärkerleistung: 30 – 200 Watt 20 – 150 Watt

Wirkungsgrad (2.8V/1 m): 90 dB 89 dB

Maße (BxHxT): 700 x 150 x 190 mm 420 x 148 x 190 mm

MONITOR S 10 D

MONITOR S 10 B

Konfiguration: 2 Wege "Dipol" 2 Wege

Belastbarkeit: 60 / 120 Watt 60 / 120 Watt

Impedanz: 4 – 8 Ohm 4 – 8 Ohm

Frequenzbereich: 42 – 32 000 Hz 42 – 32 000 Hz

Empfohlene Verstärkerleistung: 20 – 120 Watt 20 – 120 Watt

Wirkungsgrad (2.8V/1 m): 88 dB 88 dB

Maße (BxHxT): 149 x 250 x 130 mm 149 x 250 x 190 mm

Zubehör: Gummifüße Gummifüße

Technische Änderungen vorbehalten.
