BEDIENUNGSANLEITUNG Monitor S 80 ATM MAGNAT

BEDIENUNGSANLEITUNG/GARANTIEURKUNDE

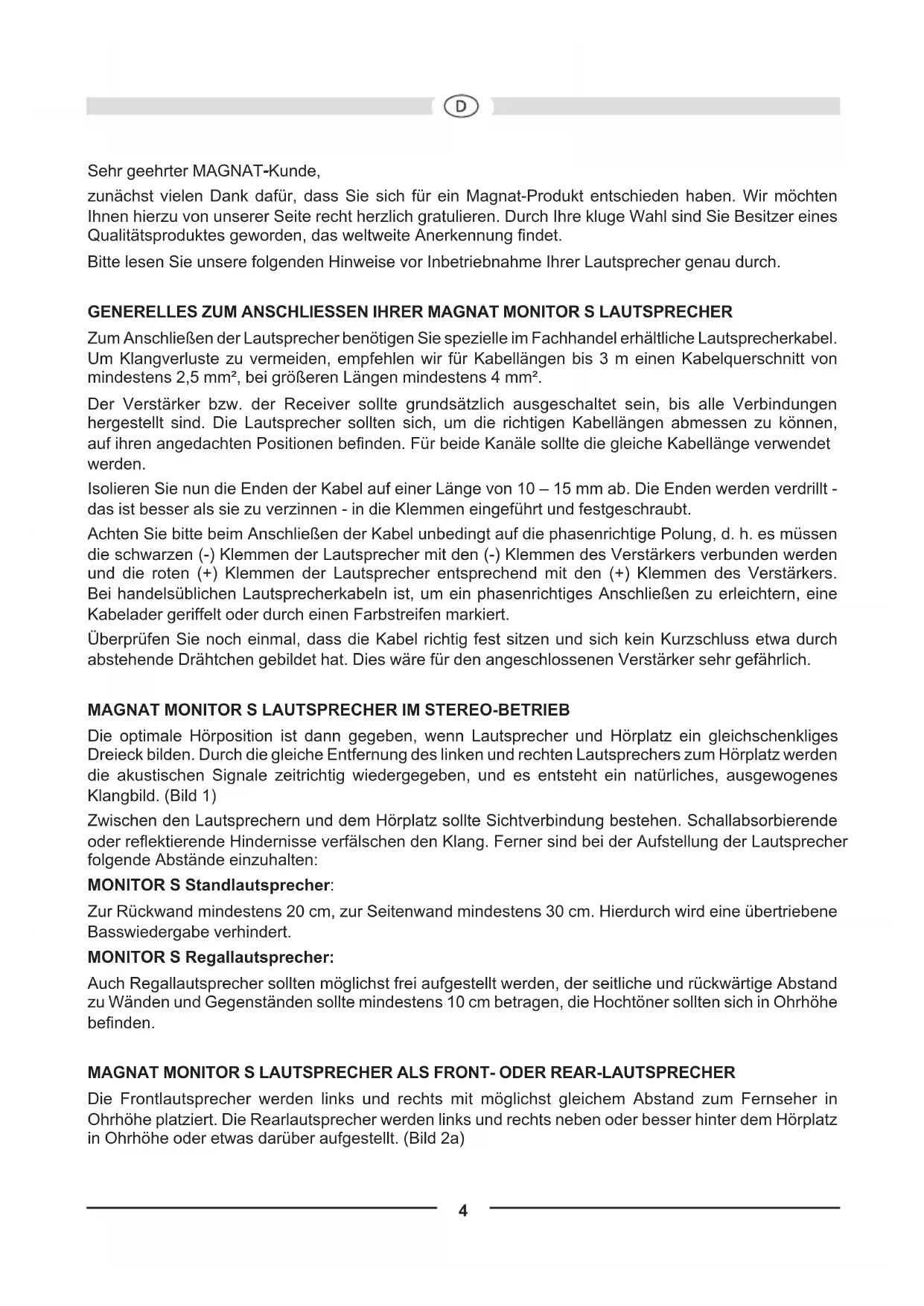

Abbildungen/Illustrations4 Sehr geehrter MAGNAT-Kunde, zunächst vielen Dank dafür, dass Sie sich für ein Magnat-Produkt entschieden haben. Wir möchten Ihnen hierzu von unserer Seite recht herzlich gratulieren. Durch Ihre kluge Wahl sind Sie Besitzer eines Qualitätsproduktes geworden, das weltweite Anerkennung ndet. Bitte lesen Sie unsere folgenden Hinweise vor Inbetriebnahme Ihrer Lautsprecher genau durch. GENERELLES ZUM ANSCHLIESSEN IHRER MAGNAT MONITOR S LAUTSPRECHER Zum Anschließen der Lautsprecher benötigen Sie spezielle im Fachhandel erhältliche Lautsprecherkabel. Um Klangverluste zu vermeiden, empfehlen wir für Kabellängen bis 3 m einen Kabelquerschnitt von mindestens 2,5 mm², bei größeren Längen mindestens 4 mm². Der Verstärker bzw. der Receiver sollte grundsätzlich ausgeschaltet sein, bis alle Verbindungen hergestellt sind. Die Lautsprecher sollten sich, um die richtigen Kabellängen abmessen zu können, auf ihren angedachten Positionen benden. Für beide Kanäle sollte die gleiche Kabellänge verwendet werden. Isolieren Sie nun die Enden der Kabel auf einer Länge von 10 – 15 mm ab. Die Enden werden verdrillt - das ist besser als sie zu verzinnen - in die Klemmen eingeführt und festgeschraubt. Achten Sie bitte beim Anschließen der Kabel unbedingt auf die phasenrichtige Polung, d. h. es müssen die schwarzen (-) Klemmen der Lautsprecher mit den (-) Klemmen des Verstärkers verbunden werden und die roten (+) Klemmen der Lautsprecher entsprechend mit den (+) Klemmen des Verstärkers. Bei handelsüblichen Lautsprecherkabeln ist, um ein phasenrichtiges Anschließen zu erleichtern, eine Kabelader geriffelt oder durch einen Farbstreifen markiert. Überprüfen Sie noch einmal, dass die Kabel richtig fest sitzen und sich kein Kurzschluss etwa durch abstehende Drähtchen gebildet hat. Dies wäre für den angeschlossenen Verstärker sehr gefährlich.

MAGNAT MONITOR S LAUTSPRECHER IM STEREO-BETRIEB

Die optimale Hörposition ist dann gegeben, wenn Lautsprecher und Hörplatz ein gleichschenkliges Dreieck bilden. Durch die gleiche Entfernung des linken und rechten Lautsprechers zum Hörplatz werden die akustischen Signale zeitrichtig wiedergegeben, und es entsteht ein natürliches, ausgewogenes Klangbild. (Bild 1) Zwischen den Lautsprechern und dem Hörplatz sollte Sichtverbindung bestehen. Schallabsorbierende oder reektierende Hindernisse verfälschen den Klang. Ferner sind bei der Aufstellung der Lautsprecher folgende Abstände einzuhalten: MONITOR S Standlautsprecher: Zur Rückwand mindestens 20 cm, zur Seitenwand mindestens 30 cm. Hierdurch wird eine übertriebene Basswiedergabe verhindert. MONITOR S Regallautsprecher: Auch Regallautsprecher sollten möglichst frei aufgestellt werden, der seitliche und rückwärtige Abstand zu Wänden und Gegenständen sollte mindestens 10 cm betragen, die Hochtöner sollten sich in Ohrhöhe benden. MAGNAT MONITOR S LAUTSPRECHER ALS FRONT- ODER REAR-LAUTSPRECHER Die Frontlautsprecher werden links und rechts mit möglichst gleichem Abstand zum Fernseher in Ohrhöhe platziert. Die Rearlautsprecher werden links und rechts neben oder besser hinter dem Hörplatz in Ohrhöhe oder etwas darüber aufgestellt. (Bild 2a)5 MONITOR S 30, S 10 D, S 10 B: Im Setup des AV-Receivers sollte die Übergangsfrequenz der Front- und Rearkanäle wenn möglich auf ca. 80 Hz gestellt werden. Ansonsten gelten die Empfehlungen im vorigen Kapitel.

MAGNAT MONITOR S 14 C, S 12 C

Die Center-Lautsprecher MONITOR S 14 C und S 12 C sind optisch und akustisch optimal auf die übrigen MONITOR S Modelle abgestimmt. Der Lautsprecher wird unmittelbar auf oder unter das Fernsehgerät gestellt. Ansonsten beachten Sie bitte auch die allgemeinen Hinweise in den vorigen Kapiteln.

MAGNAT MONITOR S 10 D

Der MAGNAT MONITOR S 10 D ist speziell zur Verwendung als Rear-Lautsprecher in Heimkino Sys- temen entwickelt worden. Die spezielle Anordnung und Beschaltung der drei Hochtöner bietet einen besonders räumlichen Klangeindruck und kann auch bei geringem Hörabstand als Rear-/Effektlaut- sprecher eingesetzt werden. Die ideale Position der Lautsprecher ist entweder seitlich oder rechts und links hinter dem Hörplatz. Beide Lautsprecher sollten dabei möglichst den gleichen Abstand zum Hörplatz haben. Die Laut- sprecher sollten auf Ohrhöhe oder leicht darüber aufgestellt oder an die Wand angebracht werden. MAGNAT MONITOR S 10 B, S 10 D WANDMONTAGE Die beiden Modelle sind mit einer einfachen Vorrichtung zur Wandmontage ausgestattet, mit der der Lautsprecher in eine an der Wand angebrachte Schraube eingehängt werden kann. Über den Schrauben- abstand und die Schraubenabmessungen gibt Bild 4 Aufschluss. Wichtiger Hinweis: Für die Verwendung von Wandhalterungen / Lautsprecherbefestigungen ist allein der Kunde verant- wortlich. Ebenso ist der Kunde alleinverantwortlich für die sichere Befestigung der Lautsprecherhalte- rung an der Wand und die Auswahl des passenden Montagematerials (z. B. Schrauben, Dübel) unter Berücksichtigung des Gewichtes und der Konstruktion der Lautsprecher und der Beschaffenheit der Wand. MAGNAT MONITOR S 10 B, S 10 D GUMMIFÜSSE Im Lieferumfang sind pro Lautsprecher vier selbstklebende Gummifüße enthalten, die bei Austellung auf einen harten Untergrund (z.B. Regal) an die Unterseite des Gehäuses geklebt werden sollten. Bei Wandmontage können diese auch auf der Rückseite des Lautsprechers angebracht werden, um Resonanzen zu vermeiden und den nötigen Anstand zur Wand zur Verlegung des Kabels zu schaffen.

Der 2,5-Wege Bassreex-Standlautsprecher mit DOLBY ATMOS

Modul Über DOLBY ATMOS

ist ein neuer Tonstandard für Kinos und Heimkinos. Atmos bringt erstmals eine dritte Dimension in Form von Höhenkanälen in den Klangraum. Diese Höhenka- näle werden entweder von separaten Zusatzlautsprechern wie den MAGNAT S 80 ATM oder durch in die Front- und Rearlautsprecher integrierte Zusatzlautsprecher abgestrahlt. Für eine gleichmäßige und nicht vom menschlichen Gehör ortbare Verteilung des Höhen-Schallfeldes strahlen die Zusatz- lautsprecher ihren Schall in Richtung der Zimmerdecke in den Raum hinein. Die Zuhörer erreicht dann die Reexion dieses Schalls, so dass der Eindruck eines dreidimensionalen Klangfeldes entsteht. Alternativ ist die Verwendung von On-Wall- oder In-Wall-Deckenlautsprechern zur Abstrahlung der Höhenkanäle möglich.6 Dies ist aber mit erheblich größerem Aufwand bei Einbau und Verkabelung verbunden. Deshalb sind Atmos-zertizierte Lautsprecher eine einfache und praktische Möglichkeit, ein beste- hendes Mehrkanal-Lautsprecherset um Atmos-Kanäle zu erweitern. Bitte beachten Sie, dass für ein echtes DOLBY ATMOS

-Erlebnis sowohl das Quellmaterial (z. B. Bluray) als auch die Elektronik (z.B. AV-Receiver) den DOLBY ATMOS

-Tonstandard beherrschen muss. AUFSTELLUNG: Für die Aufstellung der Lautsprecher gelten generell die Empfehlungen in den vorigen Abschnitten. Der Abstand zum Hörplatz bei Verwendung als Frontlautsprecher sollte mindestens 2,5-3m betragen. Die Lautsprecher sollten leicht auf den Hörplatz hin ausgerichtet werden. Die MAGNAT S 80 ATM können auch als Rear-Lautsprecher eingesetzt werden (Heimkino System mit vier Atmos Höhenkanälen, 5.x.4 Konfiguration). Der Höhenkanal wird dann als Rear High eingesetzt. Es sollte jedoch darauf geachtet werden, dass die Lautsprecher deutlich hinter dem Hörplatz aufge- stellt werden können (Abstand mindestens 1-1,5m). Der Abstand der beiden Lautsprecher zueinander sollte in etwa dem Abstand der Frontlautsprecher zueinander entsprechen. Eine mögliche Aufstellung ist in Bild 2b dargestellt. ANSCHLUSS: Der Lautsprecher besitzt auf der Rückseite zwei Anschlußterminals. Das Untere ist dem Hauptlautsprecher, das Obere dem Höhen-Lautsprecher zugeordnet. (Bild 3) Bitte Beachten: Die Schutzabdeckung des Höhen-Lautsprechers darf nur zu Service-Zwecken abgenommen werden.

ANSCHLUSS AN EINEN AV-RECEIVER

In den Abbildungen 5 und 6 sind zwei Anschlussvarianten an AV-Receiver dargestellt. Abb 5: AV-Receiver ohne Subwooferausgang Abb 6: AV-Receiver mit Subwooferausgang

TIPPS ZUR VERMEIDUNG VON REPARATURFÄLLEN

Alle Magnat-Lautsprecher sind auf bestmöglichen Klang abgestimmt, wenn sich die Klangregler in Mittelstellung benden, d.h. bei linearer Wiedergabe des Verstärkers. Bei stark aufgedrehten Klangreglern wird dem Tieftöner und/oder Hochtöner vermehrt Energie zugeführt, was bei hohen Lautstärken zu deren Zerstörung führen kann. Sollten Sie einen Verstärker besitzen, der eine wesentlich höhere Ausgangsleistung besitzt, als bei den Boxen an Belastbarkeit angegeben ist, können brachiale Lautstärken zur Zerstörung der Lautsprecher führen - was aber recht selten vorkommt. Verstärker mit schwacher Ausgangsleistung jedoch können schon bei mittleren Lautstärken den Boxen gefährlich werden, weil sie viel schneller übersteuert werden können als kräftige Verstärker. Diese Übersteuerung verursacht deutlich messbare und hörbare Verzerrungen, die äußerst gefährlich für Ihre Lautsprecher sind. Bitte achten Sie deshalb bei der Lautstärkeeinstellung auf Verzerrungen - und drehen Sie dann sofort leiser. Wer gerne laut hört, sollte darauf achten, dass der Verstärker zumindest die Ausgangsleistung aufbringt, mit der die Boxen belastet werden können. IM ALLGEMEINEN... können Verstärker, Tuner und CD-Player - nicht nur bei preiswerten Produkten – nicht hörbare, hochfrequente Schwingungen erzeugen. Sollten Ihre Hochtöner bei leiser bis mittlerer Lautstärke ausfallen, lassen Sie bitte Ihre Anlage vom Fachmann daraufhin überprüfen.7 TECHNISCHE DATEN

Konguration: 3-Wege Bassreex 2 Wege Bassreex Belastbarkeit: 190 / 380 Watt 100 / 200 Watt Impedanz: 4 – 8 Ohm 4 – 8 Ohm Frequenzbereich: 19 – 38 000 Hz 34 – 38 000 Hz Empfohlene Verstärkerleistung: 30 – 380 Watt 30 – 200 Watt Wirkungsgrad (2.8V/1 m): 91 dB 90 dB Maße (BxHxT): 215 x 960 x 310 mm 215 x 354 x 270 mm

MONITOR S 14 C MONITOR S 12 C

Konguration: 2 ½-Wege Bassreex 2 Wege Belastbarkeit: 100 / 200 Watt 75 / 150 Wattt Impedanz: 4 – 8 Ohm 4 – 8 Ohm Frequenzbereich: 38 – 38 000 Hz 40 – 32 000 Hz Empfohlene Verstärkerleistung: 30 – 200 Watt 20 – 150 Watt Wirkungsgrad (2.8V/1 m): 90 dB 89 dB Maße (BxHxT): 700 x 150 x 190 mm 420 x 148 x 190 mm

SUB OUT 6Wir gratulieren Ihnen! Durch Ihre kluge Wahl sind Sie Besitzer eines MAGNAT HiFi-Produktes geworden. MAGNAT HiFi-Produkte erfreuen sich aufgrund der hohen Qualität eines ausgezeichneten Rufes weltweit. Dieser hohe Qualitätsstandard ermöglicht es für MAGNAT HiFi-Produkte 5 Jahre Garantie zu gewähren. Die Produkte werden während des gesamten Fertigungsvorganges laufend kontrolliert und geprüft. Im Servicefall beachten Sie bitte folgendes:

1. Die Garantiezeit beginnt mit dem Kauf des Produktes und gilt nur für den Erstbesitzer.

2. Während der Garantiezeit beseitigen wir etwaige Mängel, die nachweislich auf Material- oder Fabrikationsfehler beruhen, nach unserer Wahl durch Austausch oder Nachbesserung der defekten Teile. Weitergehende Ansprüche, insbesondere auf Minderung, Wandlung, Schadenersatz oder Folgeschäden sind ausgeschlossen. Die Garantiezeit wird von einer Garantieleistung durch uns nicht berührt.

3. Am Produkt dürfen keine unsachgemäßen Eingriffe vorgenommen worden sein.

4. Bei Inanspruchnahme der Garantie wenden Sie sich bitte zunächst an Ihren Fachhändler. Sollte es sich als notwendig erweisen, das Produkt an uns einzuschicken, so sorgen Sie bitte dafür, dass • das Produkt in einwandfreier Originalverpackung verschickt wird, • die Kontrollkarte ausgefüllt dem Produkt beiliegt • die Kaufquittung beigefügt ist. 5. Von der Garantie ausgenommen sind: • Leuchtmittel • Verschleißteile • Transportschäden, sichtbar oder unsichtbar (Reklamationen für solche Schäden müssen umgehend bei der Transportrma, Bahn oder Post eingereicht werden.) • Kratzer in Metallteilen, Frontabdeckungen u.s.w. (Diese Defekte müssen innerhalb von 5 Tagen nach Kauf direkt bei Ihrem Händler reklamiert werden.) • Fehler, die durch fehlerhafte Aufstellung, falschen Anschluss, unsachgemäße Bedienung (siehe Bedienungsanleitung), Beanspruchung oder äußere gewaltsame Einwirkung entstanden sind. • Unsachgemäß reparierte oder geänderte Geräte, die von anderer Seite als von uns geöffnet wurden.
