MANUAL DE USUARIO Monitor S 80 ATM MAGNAT

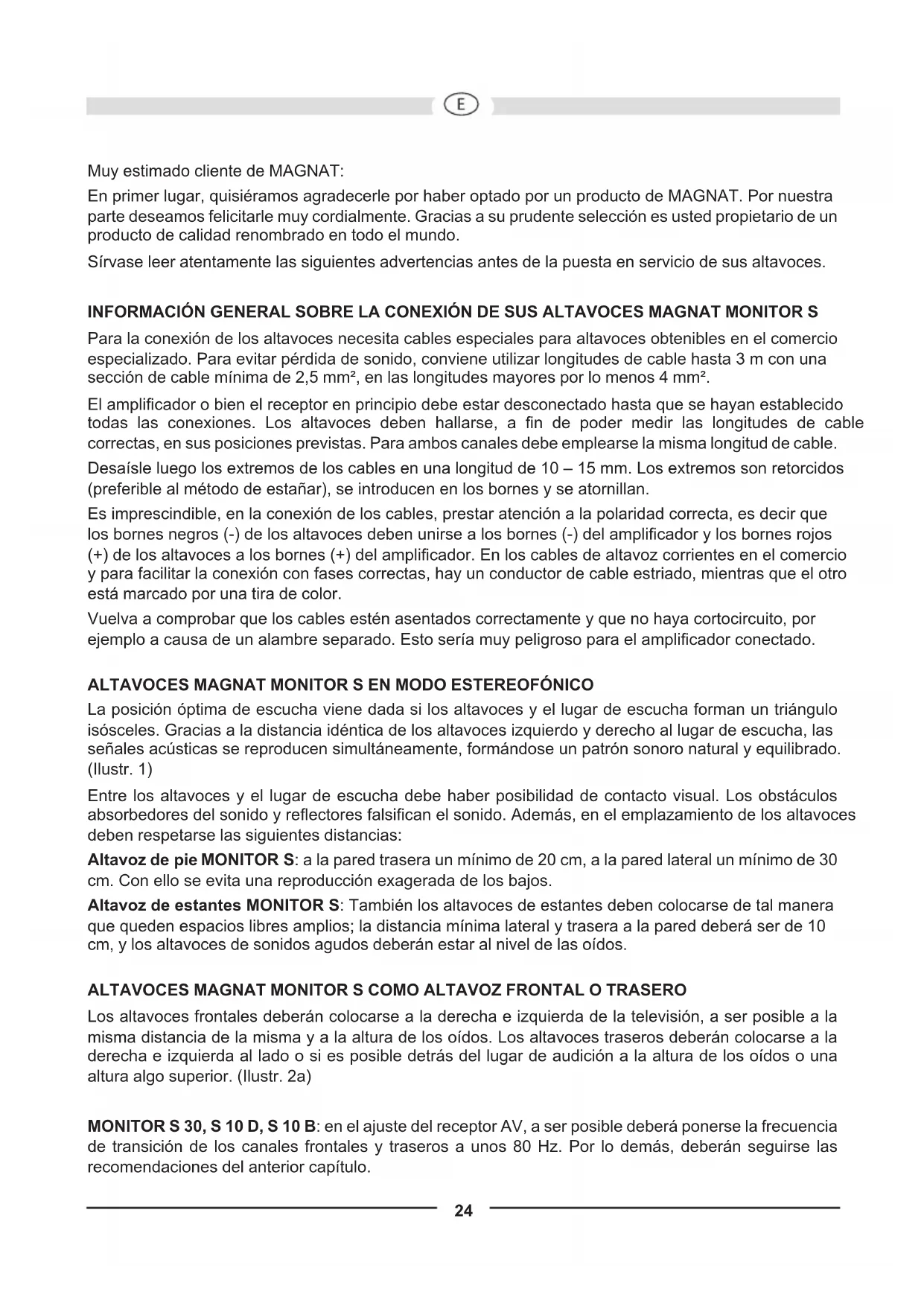

Muy estimado cliente de MAGNAT:

En primer lugar, quisiéramos agradecerle por haber optado por un producto de MAGNAT. Por nuestra parte deseamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo.

Sírvase leer atentamente las siguientes advertencias antes de la puesta en servicio de sus altavoces.

INFORMACIÓN GENERAL SOBRE LA CONEXIÓN DE SUS ALTAVOCES MAGNAT MONITOR S

Para la conexión de los altavoces necesita cables especiales para altavoces obtenibles en el comercio especializado. Para evitar pérdida de sonido, conviene utilizar longitudes de cable hasta 3 m con una sección de cable mínima de 2,5 mm ^2 , en las longitudes mayores por lo menos 4 mm ^2 .

El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Para ambos canales debe emplearse la misma longitud de cable.

Desaísle luego los extremos de los cables en una longitud de 10 – 15 mm. Los extremos son retorcidos (preferible al método de estañar), se introducen en los bornes y se atornillan.

Es imprescindible, en la conexión de los cables, prestar atención a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el comercio y para facilitar la conexión con fases correctas, hay un conductor de cable estriado, mientras que el otro está marcado por una tira de color.

Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por ejemplo a causa de un alambre separado. Esto sería muy peligroso para el amplificador conectado.

ALTAVOCES MAGNAT MONITOR S EN MODO ESTEREOFÓNICO

La posición óptima de escucha viene dada si los altavoces y el lugar de escucha forman un triángulo isósceles. Gracias a la distancia idéntica de los altavoces izquierdo y derecho al lugar de escucha, las señales acústicas se reproducen simultáneamente, formándose un patrón sonoro natural y equilibrado. (Ilustr. 1)

Entre los altavoces y el lugar de escucha debe haber posibilidad de contacto visual. Los obstáculos absorbedores del sonido y reflectores falsifican el sonido. Además, en el emplazamiento de los altavoces deben respetarse las siguientes distancias:

Altavoz de pie MONITOR S: a la pared trasera un mínimo de 20 cm, a la pared lateral un mínimo de 30 cm. Con ello se evita una reproducción exagerada de los bajos.

Altavoz de estantes MONITOR S: También los altavoces de estantes deben colocarse de tal manera que queden espacios libres amplios; la distancia mínima lateral y trasera a la pared deberá ser de 10 cm, y los altavoces de sonidos agudos deberán estar al nivel de las oídos.

ALTAVOCES MAGNAT MONITOR S COMO ALTAVOZ FRONTAL O TRASERO

Los altavoces frontales deberán colocarse a la derecha e izquierda de la televisión, a ser posible a la misma distancia de la misma y a la altura de los oídos. Los altavoces traseros deberán colocarse a la derecha e izquierda al lado o si es posible detrás del lugar de audición a la altura de los oídos o una altura algo superior. (Ilustr. 2a)

MONITOR S 30, S 10 D, S 10 B: en el ajuste del receptor AV, a ser posible deberá ponerse la frecuencia de transición de los canales frontales y traseros a unos 80 Hz. Por lo demás, deberán seguirse las recomendaciones del anterior capítulo.

MAGNAT MONITOR S 14 C, S 12 C

El altavoz central MONITOR S 14 C / S 12 C armoniza de forma óptima tanto en lo referente a la óptica como a la acústica con los demás modelos MONITOR S. El altavoz se coloca justo encima o debajo del aparato de televisión. Por lo demás, siga también las indicaciones generales descritas en el anterior capítulo.

MAGNAT MONITOR S 10 D

El MAGNAT MONITOR S 10D ha sido desarrollado especialmente para su uso como altavoz trasero en sistemas de cine en casa. La disposición especial y el cableado de los tres tweeters ofrecen una impresión de sonido particularmente espacial y también se pueden utilizar como altavoces traseros/de efectos a una distancia de escucha pequeña.

La posición ideal de los altavoces es a un lado o a la derecha y a la izquierda detrás de la posición de escucha. Ambos altavoces deben estar a la misma distancia respecto de la posición de escucha. Los altavoces deben colocarse a la altura del oído o ligeramente por encima, o montarse en la pared.

MONTAJE EN PARED DE MAGNAT MONITOR S 10 B, S 10 D

Los dos modelos están equipados con un sencillo dispositivo para montaje en la pared que permite enganchar el altavoz en un tornillo montado en la pared. La Fig. 4 proporciona información sobre la distancia entre los tornillos y sus dimensiones.

Indicación importante / indicación de seguridad: El cliente se hace responsable individual, en caso de utilizar fijadores / sujetadores para altavoces. Asimismo es el cliente el único responsable de que la sujeción del fijador del altavoz sea segura y de que la elección del material para el montaje sea la adecuada (por ejemplo, tornillos, tacos de anclaje) considerando el peso y la construcción del altavoz, y las características de la pared.

PATAS DE GOMA DE MAGNAT MONITOR S 10 B, S 10 D

El volumen de suministro incluye cuatro patas de goma autoadhesivas por altavoz, que deben pegarse en la parte inferior de la caja en caso de instalación sobre una superficie dura (por ejemplo, una estantería). En caso de montaje en la pared, también pueden pegarse en la parte posterior del altavoz para evitar resonancias y proporcionar la distancia necesaria con respecto a la pared para pasar el cable.

MONITOR S 80 ATM

Altavoz de pie con reflejo de bajos de 2,5 vías con módulo Dolby Atmos® de 2 vías

Acerca de DOLBY ATMOS®: DOLBY ATMOS® es un nuevo estándar de sonido para cines y cines en casa. Por primera vez, Atmos trae una tercera dimensión en forma de canales de altura dentro del campo sonoro. Altavoces o altavoces separados como el MONITOR S 80 ATM adicionales integrados en los altavoces frontales y traseros se encargan de emitir estos canales de altura. Para conseguir una distribución del campo sonoro de altura uniforme y que el oído humano no pueda localizar, los altavoces adicionales emiten su sonido en dirección al techo y al interior de la sala. De modo que al espectador le llega el reflejo de ese sonido, generándose así el efecto de un campo sonoro tridimensional. Como alternativa, para difundir los canales de altura también se pueden utilizar altavoces de techo in-wall (empotrados) u on-wall (montados). Aunque, esta opción requiere más trabajo debido a las labores de montaje y cableado necesarias. Por ello, los altavoces con certificación Atmos son una opción práctica y sencilla para ampliar un sistema de altavoces multicanal existente a los canales Atmos. Tenga en cuenta que para poder disfrutar de una experiencia DOLBY ATMOS® genuina, tanto el material fuente (p. ej., Bluray) como el componente electrónico (p. ej., receptor AV) han de admitir el estándar de sonido Atmos.

INSTALACIÓN: Para la instalación de los altavoces, se aplican en general las recomendaciones de los apartados anteriores. La distancia respecto a la posición escucha cuando se utiliza como altavoz frontal debe ser de al menos 2,5-3m. Los altavoces deben orientarse ligeramente hacia la posición de escucha. Los MONITOR S 80 ATM también pueden utilizarse como altavoces traseros (sistema de cine en casa con cuatro canales de agudos Atmos, configuración 5.x.4). El canal de agudos se utiliza entonces como trasero alto (rear high). No obstante, debe procurarse que los altavoces puedan colocarse debidamente detrás de la posición de escucha (distancia mínima de 1-1,5 m). La distancia entre los dos altavoces debe ser aproximadamente la misma que la de los altavoces delanteros entre sí. En la llustr. 2b se muestra una posible instalación.

CONEXIÓN: El altavoz tiene dos terminales de conexión en la parte trasera. El inferior se asigna al altavoz principal y el superior al altavoz de agudos (llustr. 3).

Rogamos tenga en cuenta: La cubierta protectora del altavoz de agudos solo puede retirarse para fines de servicio.

CONEXIÓN A UN RECEPTOR AV

En las ilustraciones 5 y 6 se muestran dos variantes de conexión al receptor AV.

Ilustr. 5: Receptor AV sin salida para subwoofer

Ilustr. 6: Receptor AV con salida para subwoofer

CONSEJOS PARA EVITAR REPARACIONES

Todos los altavoces de MAGNAT han sido adaptados para un sonido óptimo cuando los controladores del sonido se encuentran en su posición céntrica, es decir en la reproducción lineal del amplificador. En caso de controladores del sonido subidos a altos valores, habrá un suministro excesivo de energía al altavoz de sonidos bajos y/o al altavoz de sonidos agudos, lo que en caso de volúmenes altos puede inducir a su destrucción.

Si posee un amplificador con una potencia de salida muy superior de la resistencia indicada en los altavoces, los volúmenes excesivos pueden inducir a la destrucción de los altavoces (lo que suele ocurrir raras veces).

Sin embargo, los amplificadores con una baja potencia de salida pueden ser peligrosos para los altavoces ya con volúmenes medios, dado que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces.

Por favor, preste atención en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien prefiere los volúmenes altos debe prestar atención a que el amplificador posea al menos la potencia de salida soportable por los altavoces.

POR LO GENERAL...

los amplificadores, sintonizadores y lectores de discos compactos, no sólo los productos de precio económico, son capaces de oscilaciones audibles y de altas frecuencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, debe hacer comprobar la instalación por un técnico.

DATOS TÉCNICOS

MONITOR S 80 ATM

Configuración: Reflejo bajo de 2 ½ vías 2 vías coaxial

Resistencia: 160 / 300 vatios 40 / 80 vatios

Impedancia: 4 ohmios 4 ohmios

Gama de frecuencias: 26 – 38 000 Hz 60 – 28 000 Hz

Potencia recomendada 20, 200 votas 15, 80 votas

del amplificador: 30 - 300 valid

Rendimiento (2.8V/1m): 90 dB 87 dB

Dimensiones (ANxALxPR): 215 x 860 x 270 mm

MONITOR S 70 MONITOR S 30

Configuración: Reflejo bajo de 3 vías Reflejo bajo de 2 vías

Resistencia: 190 / 380 vatios 100 / 200 vatios

Impedancia: 4 – 8 ohmios 4 – 8 ohmios

Gama de frecuencias: 19 – 38 000 Hz 34 – 38 000 Hz

Potencia recomendada 30 - 380 votico 30 - 390 votico

del amplificador:

Rendimiento (2.8V/1m): 91 dB 90 dB

Dimensiones (ANxALxPR): 215 x 960 x 310 mm 215 x 354 x 270 mm

MONITOR S 14 C

MONITOR S 12 C

Configuración: Reflejo bajo de 2 ½ vías 2 vías

Resistencia: 100 / 200 vatios 75 / 150 vatios

Impedancia: 4 – 8 ohmios 4 – 8 ohmios

Gama de frecuencias: 38 – 38 000 Hz 40 – 32 000 Hz

Potencia recomendada 30, 200 votios, 30, 150 votios

del amplificador:

Rendimiento (2.8V/1m): 90 dB 89 dB

Dimensiones (ANxALxPR): 700 x 150 x 190 mm 420 x 148 x 190 mm

MONITOR S 10 D

MONITOR S 10 B

Configuración: 2 vías "dipolo" 2 vías

Resistencia: 60 / 120 vatios 60 / 120 vatios

Impedancia: 4 – 8 ohmios 4 – 8 ohmios

Gama de frecuencias: 42 – 32 000 Hz 42 – 32 000 Hz

Potencia recomendada 20 - 120 votico 20 - 120 votico

del amplificador:

Rendimiento (2.8V/1m): 88 dB 88 dB

Dimensiones (ANxALxPR): 149 x 250 x 130 mm 149 x 250 x 190 mm

Accesorios: Pies de goma Pies de goma

Reservados los derechos de realizar cambios técnicos.
