用户手册 Monitor S 80 ATM MAGNAT

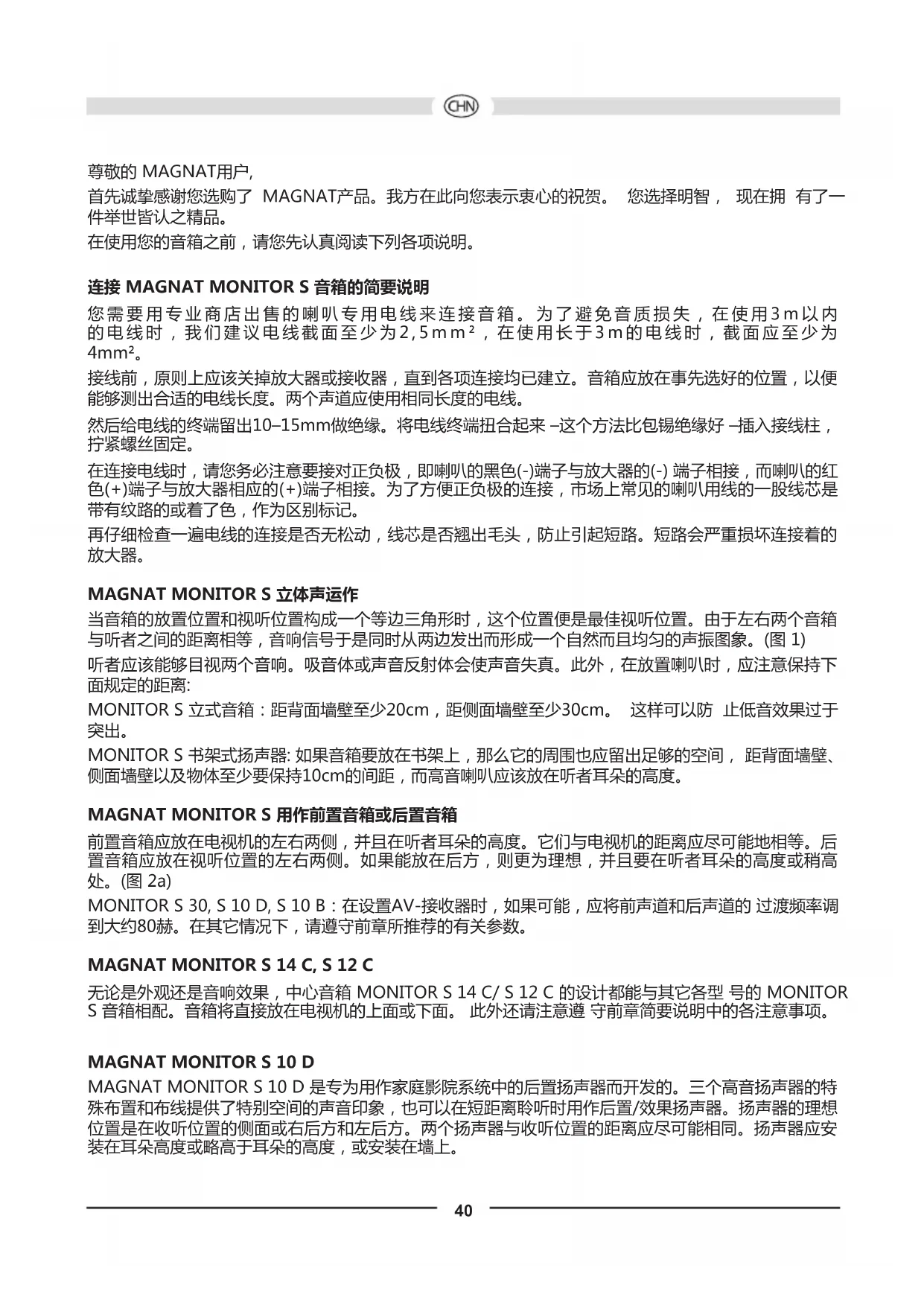

首先诚挚感谢您选购了 MAGNAT产品。我方在此向您表示衷心的祝贺。您选择明智，现在拥有了一件举世皆认之精品。

在使用您的音箱之前，请您先认真阅读下列各项说明。

连接 MAGNAT MONITOR S 音箱的简要说明

您需要用专业商店出售的喇叭专用电线来连接音箱。为了避免音质损失，在使用3m以内的电线时，我们建议电线截面至少为2,5mm ^2 ，在使用长于3m的电线时，截面应至少为4mm ^2 。

接线前，原则上应该关掉放大器或接收器，直到各项连接均已建立。音箱应放在事先选好的位置，以便能够测出合适的电线长度。两个声道应使用相同长度的电线。

然后给电线的终端留出10-15mm做绝缘。将电线终端扭合起来 - 这个方法比包锡绝缘好 - 插入接线柱，拧紧螺丝固定。

在连接电线时，请您务必注意要接对正负极，即喇叭的黑色(-)端子与放大器的(-)端子相接，而喇叭的红色(+)端子与放大器相应的(+)端子相接。为了方便正负极的连接，市场上常见的喇叭用线的一股线芯是带有纹路的或着了色，作为区别标记。

再仔细检查一遍电线的连接是否无松动，线芯是否翘出毛头，防止引起短路。短路会严重损坏连接着的放大器。

MAGNAT MONITOR S 立体声运作

当音箱的放置位置和视听位置构成一个等边三角形时，这个位置便是最佳视听位置。由于左右两个音箱与听者之间的距离相等，音响信号于是同时从两边发出而形成一个自然而且均匀的声振图象。(图 1)

听者应该能够目视两个音响。吸音体或声音反射体会使声音失真。此外，在放置喇叭时，应注意保持下面规定的距离：

MONITOR S 立式音箱：距背面墙壁至少20cm，距侧面墙壁至少30cm。这样可以防止低音效果过于突出。

MONITOR S 书架式扬声器: 如果音箱要放在书架上，那么它的周围也应留出足够的空间，距背面墙壁、侧面墙壁以及物体至少要保持10cm的间距，而高音喇叭应该放在听者耳朵的高度。

MAGNAT MONITOR S 用作前置音箱或后置音箱

前置音箱应放在电视机的左右两侧，并且在听者耳朵的高度。它们与电视机的距离应尽可能地相等。后置音箱应放在视听位置的左右两侧。如果能放在后方，则更为理想，并且要在听者耳朵的高度或稍高处。(图 2a)

MONITOR S 30, S 10 D, S 10 B：在设置AV-接收器时，如果可能，应将前声道和后声道的过渡频率调到大约80赫。在其它情况下，请遵守前章所推荐的有关参数。

MAGNAT MONITOR S 14 C, S 12 C

无论是外观还是音响效果，中心音箱 MONITOR S 14 C/S 12 C 的设计都能与其它各型号的 MONITOR S 音箱相配。音箱将直接放在电视机的上面或下面。此外还请注意遵守前章简要说明中的各注意事项。

MAGNAT MONITOR S 10 D

MAGNAT MONITOR S 10 D 是专为用作家庭影院系统中的后置扬声器而开发的。三个高音扬声器的特殊布置和布线提供了特别空间的声音印象，也可以在短距离聆听时用作后置/效果扬声器。扬声器的理想位置是在收听位置的侧面或右后方和左后方。两个扬声器与收听位置的距离应尽可能相同。扬声器应安装在耳朵高度或略高于耳朵的高度，或安装在墙上。

MAGNAT MONITOR S 10 B、S 10 D 壁挂安装

两种型号都配备了一个简单的壁挂装置，通过它可以将扬声器挂在壁挂螺钉上。图4给出了螺钉间距和螺钉尺寸。

重要提示：用户须对墙体托架/音箱固定装置的使用自负责任。同时还包括音箱托架的安全加固，在兼顾设备重量下对合适安装材料的选择（例如螺栓，木栓），音箱结构以及墙壁特性。

MAGNAT MONITOR S 10 B、S 10 D 橡胶支脚

在交付范围内，每个扬声器包含四个自粘橡胶支脚，当放置在坚硬的表面（例如架子）上时，应将其粘在外壳的下方。在壁挂安装情况下，这些支脚也可以安装到扬声器的背面，可避免共振并与墙壁保持必要的距离以便铺设电缆。

MAGNAT MONITOR S 80 ATM

杜比全景声：杜比全景声是电影院和家庭影院新的声音标准。Atmos®首次带来在音场中的三维高频声道。此高频声道通过单独的附加扬声器MONITOR S 80 ATM或由前后集成的附加扬声器发出。均匀的、非人耳可以定位的高音场通过附加的扬声器发送到天花板使声音弥漫整个房间。听者捕获反射的声音，从而产生了三维声场的感觉。

此外，还可以使用壁挂式或墙体嵌入式扬声器来实现高频声道的发送。此方式对安装和布线要求非常高。因此，Atmos 的认证附加扬声器是以一种简单实用的方法来实现对现有 Atmos 多声道扬声器的扩展。请注意，一个真正的杜比全景声体验需要通过（如蓝光）音源或电子（如 AV 接收器）音源作为主音源才能实现杜比全景声音效标准

安装：前几节中的建议通常适用于扬声器的安装。用作前置扬声器时，到收听位置的距离至少应为 2.5-3m。扬声器应略微朝向收听位置。MONITOR S 80 ATM 也可用作后置扬声器（具有四个 Atmos 高通道的家庭影院系统，5.x.4 配置）。然后高通道用于后方高音输出。但是，扬声器安装在收听位置后方应确保可以清晰的听到（距离至少 1-1.5m）。两个扬声器之间的距离应与前置扬声器之间的距离大致相等。可能的安装方式如图中 2b 所示。

连接:

扬声器背面有两个连接端子。下面的分配给主扬声器，上面的分配给高音扬声器（图3）。

请注意:仅可在用于维修目的时，才能取下高音扬声器的保护盖。

与AV-接收器连接

图5和图6显示了两种不同的连接AV-接收器的方法。

图5: 无超低音喇叭输入的AV-接收器

图6: 有超低音喇叭输入的AV-接收器

避免需要修机的几点建议

当音色调节器处于中间位置，即放大器线性运作时，所有MAGNAT-喇叭的音色都调在最佳状态。如果音色调节器调得过强，会有更多的电能传给低音和/或高音喇叭，这样在大音量运作时，会损坏喇叭。

如果您的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将发出粗暴的声音，而会损坏喇叭。但这种现象的出现实为偶然。

输出功率弱的放大器则在中等音量时就会对喇叭造成危险，因为它比大功率放大器更容易超载。因超载导致的声音失真不但可以清楚地测量出来，而且还听得出来。这对您的喇叭非常危险。

因此请您在调音量时，要注意观察声音是否失真。一旦出现声音失真，应该立刻调低音量。喜欢欣赏大音量的人必须注意，放大器发出的输出功率应至少能为喇叭所承受。

总而言之...

放大器、调谐器和 CD 机 - 不只是抵挡产品 - 都会产生听不见的高频颤动。如果高音喇叭在开到低音量到中等音量时消失，应请专业人员来检查您的音响设备。

技术参数

	MONITOR S 80 ATMMain Speaker Top Speaker
配置: 2 1⁄2 路低音反射 2 路 同轴负荷:	160 / 300 瓦 40 / 80 瓦
阻抗:	4 欧 4 欧
频率范围:	26 - 38 000 赫 60 - 28 000 赫
最佳放大功率:	30 - 300 瓦 15 - 80 瓦
有效系数 (2.8伏/1米):	90 分贝 87 分贝
尺寸 (宽x高x长):	215 x 860 x 270 毫米

MONITOR S 70 MONITOR S 30

配置: 3路低音反射 2路低音反射
负荷: 190 / 380 瓦 100 / 200 瓦
阻抗: 4 - 8 欧 4 - 8 欧
频率范围: 19 - 38 000 赫 34 - 38 000 赫
最佳放大功率: 30 - 380 瓦 30 - 200 瓦
有效系数 (2.8伏/1米): 91 分贝	90 分贝
尺寸 (宽x高x长):	215 x 960 x 310 毫米	215 x 354 x 270 毫米

MONITOR S 14 C MONITOR S 12 C

配置: 2 1⁄2 路低音反射 2 路
负荷: 100 / 200 瓦 75 / 150 瓦
阻抗: 4 - 8 欧 4 - 8 欧
频率范围: 38 - 38 000 赫 40 - 32 000 赫
最佳放大功率: 30 - 200 瓦 20 - 150 瓦
有效系数 (2.8伏/1米): 90 分贝	89 分贝
尺寸 (宽x高x长):	700 x 150 x 190 毫米	420 x 148 x 190 毫米

MONITOR S 10 D MONITOR S 10 B

配置: 2 路 „dipool” 2 路
负荷: 60 / 120 瓦	60 / 120 瓦
阻抗: 4 - 8 欧 4 - 8 欧
频率范围: 42 - 32 000 赫 42 - 32 000 赫
最佳放大功率: 20 - 120 瓦 20 - 120 瓦
有效系数 (2.8伏/1米): 88 分贝 88 分贝
尺寸 (宽x高x长):	149 x 250 x 130 毫米	149 x 250 x 190 毫米
附件:	橡胶脚	橡胶脚

不排除作技术更改的可能
