用户手册 Interior ICP 52 MAGNAT

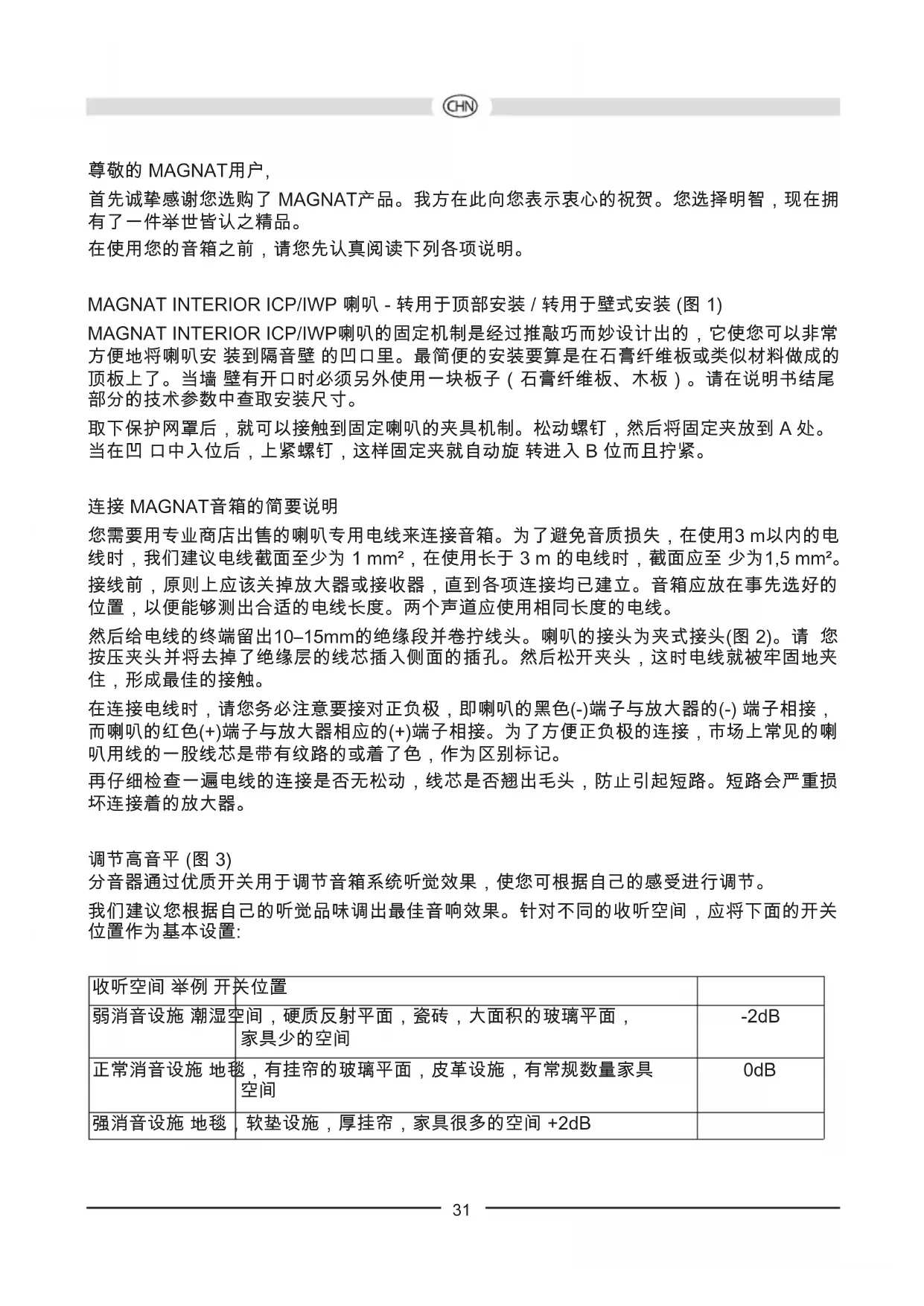

MAGNAT INTERIOR ICP/IWP喇叭的固定机制是经过推敲巧而妙设计出的，它使您可以非常

方便地将喇叭安 装到隔音壁 的凹口里。最简便的安装要算是在石膏纤维板或类似材料做成的 顶板上了。当墙 壁有开口时必须另外使用一块板子（石膏纤维板、木板）。请在说明书结尾 部分的技术参数中查取安装尺寸。 取下保护网罩后，就可以接触到固定喇叭的夹具机制。松动螺钉，然后将固定夹放到 A 处。 当在凹 口中入位后，上紧螺钉，这样固定夹就自动旋 转进入 B 位而且拧紧。 连接 MAGNAT音箱的简要说明 您需要用专业商店出售的喇叭专用电线来连接音箱。为了避免音质损失，在使用3 m以内的电 线时，我们建议电线截面至少为 1 mm²，在使用长于 3 m 的电线时，截面应至 少为1,5 mm²。 接线前，原则上应该关掉放大器或接收器，直到各项连接均已建立。音箱应放在事先选好的 位置，以便能够测出合适的电线长度。两个声道应使用相同长度的电线。 然后给电线的终端留出10–15mm的绝缘段并卷拧线头。喇叭的接头为夹式接头(图 2)。请 您 按压夹头并将去掉了绝缘层的线芯插入侧面的插孔。然后松开夹头，这时电线就被牢固地夹

在连接电线时，请您务必注意要接对正负极，即喇叭的黑色(-)端子与放大器的(-) 端子相接， 而喇叭的红色(+)端子与放大器相应的(+)端子相接。为了方便正负极的连接，市场上常见的喇 叭用线的一股线芯是带有纹路的或着了色，作为区别标记。 再仔细检查一遍电线的连接是否无松动，线芯是否翘出毛头，防止引起短路。短路会严重损

调节高音平 (图 3) 分音器通过优质开关用于调节音箱系统听觉效果，使您可根据自己的感受进行调节。 我们建议您根据自己的听觉品味调出最佳音响效果。针对不同的收听空间，应将下面的开关

收听空间 举例 开关位置 弱消音设施 潮湿空间，硬质反射平面，瓷砖，大面积的玻璃平面，

-2dB 正常消音设施 地毯，有挂帘的玻璃平面，皮革设施，有常规数量家具

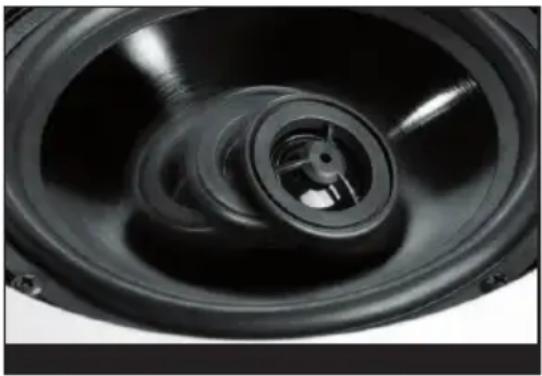

0dB 强消音设施 地毯，软垫设施，厚挂帘，家具很多的空间 +2dB 31Interior ICP 82/ICP 62/ICP 52/IWP 82/IWP 62 „Swivel“技术使高音喇叭可以转动，角度最大达35 度，这样可以取得最佳播音，同时又能 完

图 4 显示音箱连接到立体声放大器。 避免需要修机的几点建议 当音色调节器处于中间位置，即放大器线性运作时，所有MAGNAT-喇叭的音色都调在最佳 状态。如果音色调节器调得过强，会有更多的电能传给低音和/或高音喇叭，这样在大音量运

如果您的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将发出粗暴的声音，而 会损坏喇叭。但这种现象的出现实为偶然。 输出功率弱的放大器则在中等音量时就会对喇叭造成危险，因为它比大功率放大器更容易 超 载。因超载导致的声音失真不但可以清楚地测量出来，而且还听得出来。这对您的喇叭非常

因此请您在调音量时，要注意观察声音是否失真。一旦出现声音失真，应该立刻调低音量 喜欢欣赏大音量的人必须注意，放大器发出的输出功率应至少能为喇叭所承受。

放大器、调谐器和 CD/DVD 机 –不只是抵挡产品 –都会产生听不见的高频颤动。如果高音 喇 叭在开到低音量到中等音量时消失，应请专业人员来检查您的音响设备。 32技术参数 Interior ICP 262 Interior ICP 82 负荷: 70 / 120 瓦 80 / 140 瓦 阻抗: 2 x 8 欧 8 欧 分频点: 4 000 赫 4 000 赫 频率范围: 36 – 24 000 赫 34– 24 000 赫 最佳放大功率: 20 – 140 瓦 20 – 160 瓦 有效系数 (1 瓦/1米): 90 分贝 91 分贝 外部尺寸 Ø: 233 毫米 275 毫米 凹口Ø: 198 毫米 240 毫米 装入深度: 88 毫米 102 毫米 Interior ICP 62 Interior ICP 52 负荷: 70 / 120 瓦 60 / 100 瓦 阻抗: 8 欧 8 欧 分频点: 4 000 赫 4 000 赫 频率范围: 36 – 24 000 赫 38 – 24 000 赫 最佳放大功率: 20 – 140 瓦 20 – 120 瓦 有效系数 (1 瓦/1米): 90 分贝 89 分贝 外部尺寸 Ø: 233 毫米 202 毫米 凹口Ø: 198 毫米 168 毫米 装入深度: 88 毫米 81 毫米 Interior IWP 82 Interior IWP 62 负荷: 80 / 140 瓦 70 / 120 瓦 阻抗: 8 欧 8 欧 分频点: 3 800 赫 3 800 赫 频率范围: 34 – 26 000 赫 36 – 26 000 赫 最佳放大功率: 20 – 160 瓦 20 – 140 瓦 有效系数 (1 瓦/1米): 91 分贝 90 分贝 外部尺寸 (宽 x 高): 254 x 359 毫米 218 x 305 毫米 凹口(宽 x 高): 218 x 321 毫米 185 x 272 毫米 装入深度: 88 毫米 67 毫米
