Interior ICP 52 - Luidspreker MAGNAT - Gratis gebruiksaanwijzing en handleiding

Producttype	Inbouwluidspreker
Merk	Magnat
Model	Interior ICP 52
Categorie	Luidspreker
Installatietype	Inbouw in plafond of muur
Nominaal vermogen	60 / 100 W (RMS / piek)
Impedantie	8 Ohm
Frequentiebereik	38 - 24 000 Hz
Crossoverfrequentie	4 000 Hz
Rendement (1W/1m)	89 dB
Aanbevolen versterkervermogen	20 - 120 W
Buitendiameter	202 mm
Uitsparingdiameter	168 mm
Inbouwdiepte	81 mm
Conusmateriaal	Niet gespecificeerd
Draaibare tweeter	Ja, swivel-technologie tot 35°
Instelling hoge tonen	Schakelaar met 3 standen
Aansluiting	Klemmen
Garantie	5 jaar
Onderhoud	Reinigen met een zachte, droge doek

Veelgestelde vragen - Interior ICP 52 MAGNAT

Hoe installeer ik de Magnat Interior ICP 52 luidsprekers in een gipsplafond?

Snijd een gat van 168 mm diameter. Verwijder het beschermrooster, draai de schroeven los en zet de klemmen in stand A. Plaats de luidspreker in de uitsparing, draai vervolgens de schroeven aan zodat de klemmen naar stand B draaien en de luidspreker vastzetten.

Welk type kabel moet ik gebruiken om de luidsprekers aan te sluiten?

Gebruik kwalitatieve luidsprekabels met een doorsnede van minimaal 1 mm² voor lengtes korter dan 3 m, en minimaal 1,5 mm² voor langere lengtes.

Hoe stel ik het niveau van de hoge tonen in?

Gebruik de schakelaar op het frequentiepaneel (afb. 3). Er zijn drie standen beschikbaar: lage geluidsisolatie (reflecterende ruimtes), gemiddelde isolatie (matig gemeubileerde kamers), hoge isolatie (sterk gemeubileerde kamers).

Wat moet ik doen als de luidsprekers geen geluid produceren?

Controleer of de versterker is ingeschakeld en de kabels correct zijn aangesloten op de + en - klemmen. Zorg ervoor dat de kabels niet beschadigd zijn en de aansluitingen goed vastzitten.

Kan ik deze luidsprekers gebruiken met een versterker met laag vermogen?

Ja, maar let op: versterkers met laag vermogen kunnen overbelast raken bij gemiddeld volume en vervorming veroorzaken die gevaarlijk is voor de luidsprekers. Verlaag het volume zodra u vervorming hoort.

Hoe voorkom ik schade aan de luidsprekers?

Vermijd het overmatig opdraaien van de bas- en hoogteregelaars. Zorg ervoor dat het versterkervermogen het nominale vermogen van de luidsprekers niet overschrijdt. Zodra u vervorming hoort, verlaag dan onmiddellijk het volume.

Zijn de luidsprekers geschikt voor vochtige ruimtes?

De luidsprekers kunnen worden geïnstalleerd in vochtige ruimtes (zoals badkamers) mits de schakelaar wordt ingesteld op de stand voor lage geluidsisolatie. Vermijd echter directe blootstelling aan water.

Wat is de garantieperiode?

Magnat biedt 5 jaar garantie vanaf de aankoopdatum, geldig voor de eerste eigenaar. De garantie dekt materiaal- en fabricagefouten.

Hoe reinig ik de luidsprekers?

Gebruik een zachte, droge doek om het rooster en de behuizing schoon te maken. Gebruik geen schurende producten of oplosmiddelen.

Kan ik de roosters van de luidsprekers verven?

Het wordt afgeraden om de roosters te verven omdat dit het geluid kan veranderen en de openingen kan verstoppen. Indien nodig, gebruik een fijne acrylverf en breng het in zeer dunne lagen aan nadat u het rooster hebt verwijderd.

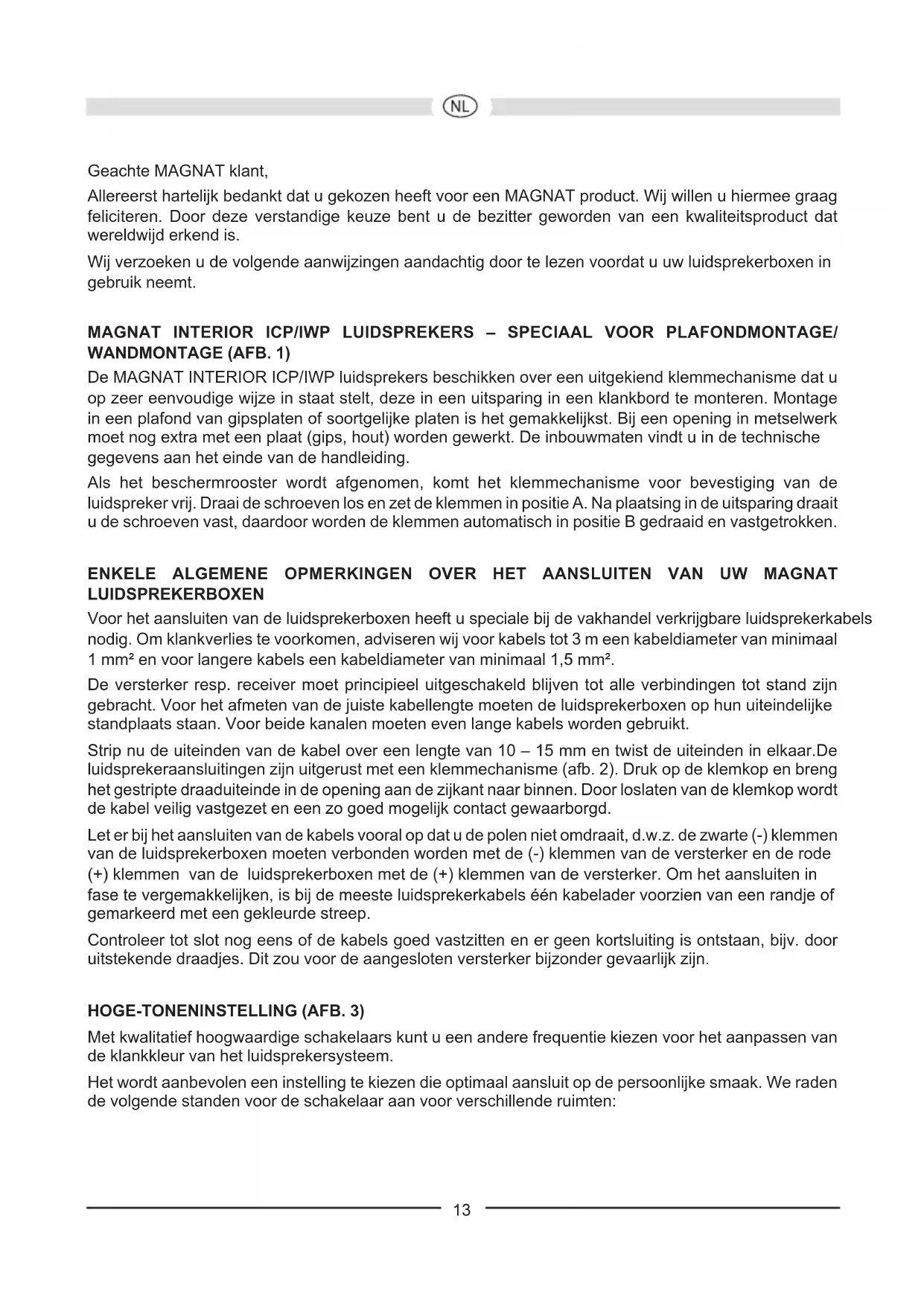

GEBRUIKSAANWIJZING Interior ICP 52 MAGNAT

Allereerst hartelijk bedankt dat u gekozen heeft voor een MAGNAT product. Wij wilnen u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteit'sproduct dat wereldwijd erkend is.

Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt.

MAGNAT INTERIOR ICP/IWP LUIDSPREKERS - SPECIALAAL VOOR PLAFONDMONTHAGE/WANDMONTAGE (AFB.1)

De MAGNAT INTERIOR ICP/IWP luidsprekers beschikken over een uitgekiend klemmechanisme dat u op zeer eenvoudige wijze in staat stelt, deze in een uitsparing in een klankbord te monteren. Montage in een plafond van gipsplaten of soortgelijke platen is het gemakkelijkst. Bij een opening in metselwerk要去 nog extra met een plank (gips, hout) worden gewerkt. De inbauwmaten vindt u in de technische gegevens aan het einde van de handleiding.

Als het beschemrooster worden afgenomen, komt het klemmechanisme voor bevestiging van de luidspreker vrij. Draai de schroeven los en zet de klemmen in positie A. Naplaatsing in de uitsparing draait u de schroeven vast, daardoor worden de klemmen automatisch in positie B gedraaid en vastgetrokken.

ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEEN VAN UW MAGNAT LUIDSPREKERBOXEN

Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 1mm^2 en voor langere kabels een kabeldiameter van minimaal 1,5mm^2 .

De versterker resp. receivee moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn gebracht. Voor het afmeten van de juiste kabellenge moeten de luidsprekerboxen op hun uiteindelijkke standplaats staan. Voor beiden kanalen要去en even lange kabels worden gebruikt.

Strip nu de uiteinden van de kabel over een lenghte van 10 - 15 mm en twist de uiteinden in elkaar.De luidsprekeraansluitingen zijn uiterust met een klemmechanisme (afb. 2). Druk op de klemkop en breng het gestripte draaduiteinde in de opening aan de zijkant maar binnen. Door loslaten van de klemkop worden de kabel veilig vastgezet en een zo goed möglichk contact gewaarborgd.

Let er bij het aansluiten van de kabels vooral op dat u de polen nicht omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen要去en verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels een kabelader voorzien van een randje of gemarkeerd met een gekleurde streep.

Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. dooruitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn.

HOGE-TONENINSTELLING (AFB. 3)

Met kwalitatief hoogwaardige schakelaars kut u een andere frequentie kiezen voor het aanpassen van de klankkleur van het luidsprekersystem.

Het worden aanbevolen een instelling te kiezen die optimaal aansluit op de persoonlijke smaak. We raden de volgende standen voor de schakelaar aan voor verschillende ruimten:

Ruiimte Voorbeeld Schakelstand
Ruiimten met weinig geluidsdemping	Natte ruimten, harde reflecterende vlakken, tegels, groe glasvlakken, spaarzaam ingerichte ruimten	-2dB
Ruiimten met normale geluidsdemping	Vloerbedekking, glasvlakken met vitrage, leren stoffering, ruimten met een normale inrichting	0dB
Ruiimten met veel geluidsdemping	Vloerbedekking, wandbekleding, zware gordijnen, ruimten met een uitgebreide inrichting	+2dB

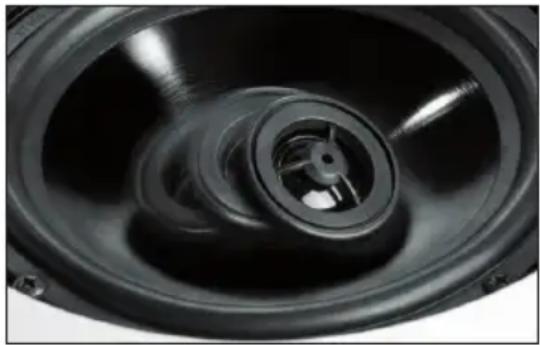

De luidspreker voor hoge tonen kan dankzij de „Swivel"-technologie tot 35 graden draaien, zodat een ideale stralingshoek worden verkreten om een perfecte afstelling möglich te makeen voor deplaats waar wordt geluisterd:

AANSLUITING OP EEN STEREOVERSTERKER

In afb. 4 is de aansluiting van de luidsprekers op een stereoversterker weergegeven.

TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN

Alle MAGNAT-luidsprekerboxen zijn zodanig geconstruereeard dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars heel hoger worden gezet, gaat ermeer energiaaar de lagetonen- en/of de hogetonenluidspreker, waardoor deze bij een groot volume defect konnen raken.

Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee de boxen belast+kennen worden, kennen de luidsprekers bij een extreem volume defect raken - hoewel dit maar zelden voorkomt.

Versterkers met een geldig uitgangsvermogen hunnen daarentegen al bij een middelmatig volume een risico vormen voor de boxen, waar dat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing verroorzaakt duidelijk meetbare en hoorbare verrormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers.

Let er waarom bij het instellen van het volume op dat er geen verrorming optreedt en zet de regelaar zodra u hoor dat het geluid verrormd worden, op een lagere stand. Wie het geluid van+zijn installmentie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast+kunnen worden.

OVER HET ALGEMEEN...

kunnen versterkers, tuners en CD/DVD-spelers - dus nicht alleen bij goedkope producten - nied-hoorbare hoogfrequente trillingen genereren. Als uw hogetoneluidsprekers uittvallen terwijl het geluid zacht of in ieder geval Niet hard staat, LASTU installatie dan door een vakman nakijken.

TECHNISCHE GEGEVENS

Bruikbare gevoeligheid (1W/1m): 90 dB 91 dB

Buitenafmetingen ：233mm 275 mm

Uitsparing 198 mm 240 mm

Montagediepte: 88 mm 102 mm

Bruikbare gevoeligheid (1W/1m): 90 dB 89 dB

Buitenafmetingen 233 mm 202 mm

Uitsparing 198 mm 168 mm

Montagediepte: 88 mm 81 mm

Bruikbare gevoeligheid (1W/1m): 91 dB 90 dB

Buitenafmetingen (BxH): 254 x 359 mm 218 x 305 mm

Uitsparing (BxH): 218 x 321 mm 185 x 272 mm

Montagediepte: 88 mm 67 mm

TECHNISCHE WIJZIGENGOORBEHOUDEN.
