Interior ICP 52 - Altoparlante MAGNAT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante da incasso
Marca	Magnat
Modello	Interior ICP 52
Categoria	Altoparlante
Tipo di installazione	Incassato a soffitto o a parete
Potenza nominale	60 / 100 W (RMS / picco)
Impedenza	8 Ohm
Banda passante	38 - 24.000 Hz
Frequenza di crossover	4.000 Hz
Efficienza (1W/1m)	89 dB
Potenza amplificatore consigliata	20 - 120 W
Diametro esterno	202 mm
Diametro di taglio	168 mm
Profondità di incasso	81 mm
Materiale del cono	Non specificato
Tweeter orientabile	Sì, tecnologia swivel fino a 35°
Regolazione degli acuti	Interruttore a 3 posizioni
Collegamento	Morsetti a morsetto
Garanzia	5 anni
Manutenzione	Pulire con un panno morbido e asciutto

Domande frequenti - Interior ICP 52 MAGNAT

Come installare gli altoparlanti Magnat Interior ICP 52 in un soffitto in cartongesso?

Tagliare un foro di 168 mm di diametro. Rimuovere la griglia di protezione, allentare le viti e posizionare i morsetti in posizione A. Inserire l'altoparlante nel foro, quindi serrare le viti in modo che i morsetti passino in posizione B e fissino l'altoparlante.

Quale tipo di cavo utilizzare per collegare gli altoparlanti?

Utilizzare cavi per altoparlanti di qualità con sezione di almeno 1 mm² per lunghezze inferiori a 3 m, e di almeno 1,5 mm² per lunghezze superiori.

Come regolare il livello degli acuti?

Utilizzare l'interruttore situato sul telaio delle frequenze (fig. 3). Sono disponibili tre posizioni: basso isolamento acustico (ambienti riflettenti), medio isolamento (stanze moderatamente arredate), alto isolamento (stanze fortemente arredate).

Cosa fare se gli altoparlanti non producono suono?

Verificare che l'amplificatore sia acceso e che i cavi siano correttamente collegati ai morsetti + e -. Assicurarsi che i cavi non siano danneggiati e che i collegamenti siano ben serrati.

Posso utilizzare questi altoparlanti con un amplificatore di bassa potenza?

Sì, ma attenzione: gli amplificatori di bassa potenza possono sovraccaricarsi a volume medio e produrre distorsioni pericolose per gli altoparlanti. Ridurre il volume non appena si sente una distorsione.

Come evitare di danneggiare gli altoparlanti?

Evitare di spingere eccessivamente i controlli di bassi e acuti. Assicurarsi che la potenza dell'amplificatore non superi la potenza nominale degli altoparlanti. Non appena si sente una distorsione, abbassare immediatamente il volume.

Gli altoparlanti sono adatti per ambienti umidi?

Gli altoparlanti possono essere installati in ambienti umidi (come i bagni) a condizione di scegliere la posizione dell'interruttore adatta a un basso isolamento acustico. Tuttavia, evitare l'esposizione diretta all'acqua.

Qual è il periodo di garanzia?

Magnat offre una garanzia di 5 anni dalla data di acquisto, valida per il primo proprietario. La garanzia copre difetti di materiale e di fabbricazione.

Come pulire gli altoparlanti?

Utilizzare un panno morbido e asciutto per pulire la griglia e il cabinet. Non utilizzare prodotti abrasivi o solventi.

Posso verniciare le griglie degli altoparlanti?

È sconsigliato verniciare le griglie poiché ciò può alterare il suono e ostruire i fori. Se necessario, utilizzare una vernice acrilica fine e applicarla in strati molto leggeri dopo aver smontato la griglia.

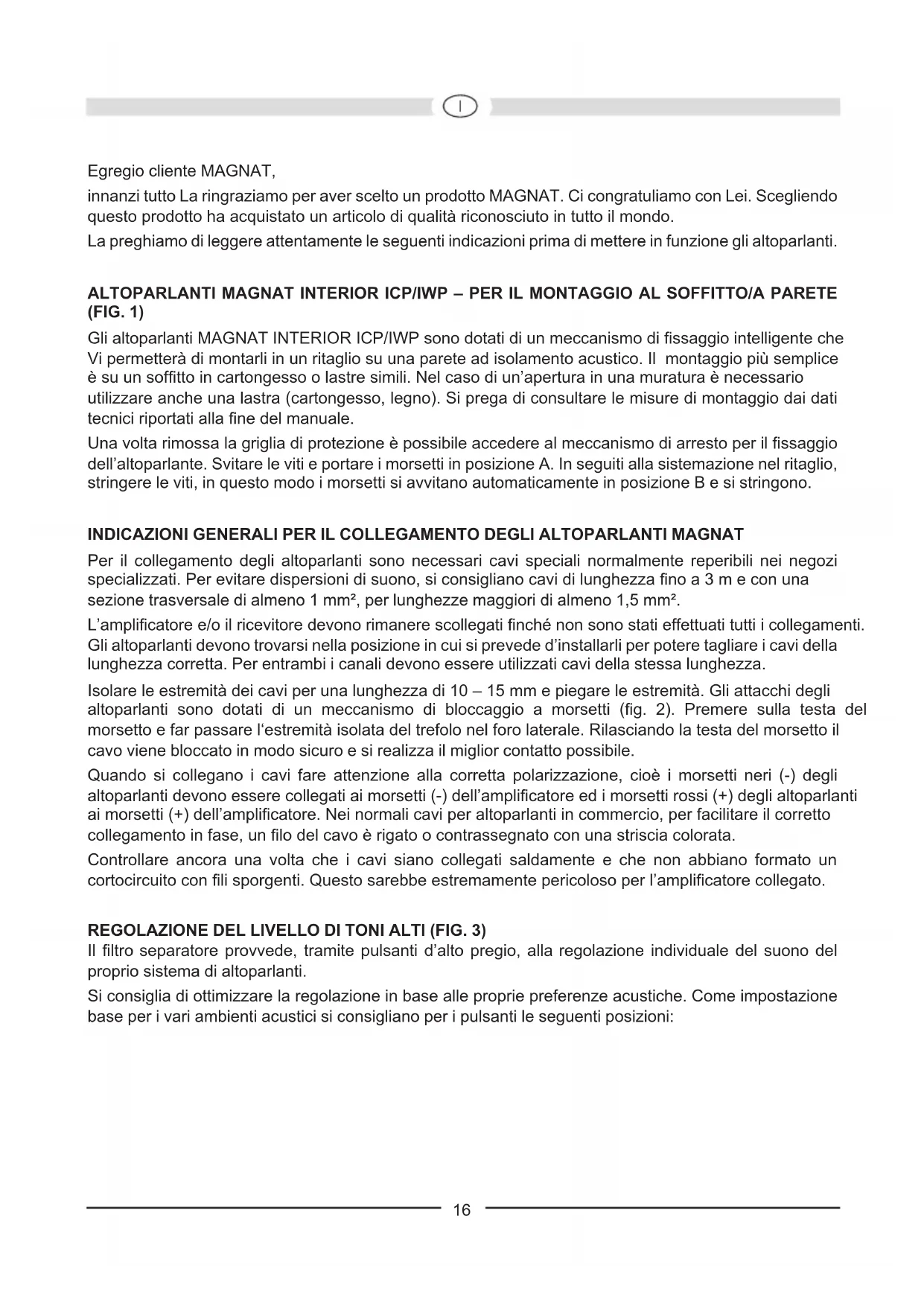

MANUALE UTENTE Interior ICP 52 MAGNAT

innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo quello prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.

La preghiamo di leggere attendamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

ALTOPARLANTI MAGNAT INTERIOR ICP/IWP - PER IL MONTAGGIO AL SOFFITTO/A PARETE (FIG. 1)

Gli altoparlanti MAGNAT INTERIOR ICP/IWP sono dotati di un meccanismo di fissaggio intelligente che Vi permetterà di montarli in un ritaglio su una parete ad isolamento acustico. Il montaggio più semplice è su un soffitto in cartongesso o lastre simili. Nel caso di un'apertura in una muratura è necessario utilizzatoanche una lastra (cartongesso, legno).Si prega di consultare le misure di montaggio dai dati tecnici riportati alla fine del manuale.

Una volta rimossa la griglia di protezione è possibile accedere al meccanismo di arresto per il fissaggio dell'altoparlante. Svitare le viti e portare i morsetti in posizione A. In seguiti alla sistematicione nel ritaglio, stringere le viti, in quello modo i morsetti si avvitano automaticamente in posizione B e si stringono.

INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI MAGNAT

Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozial specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 1mm^2 , per lungheze maggiori di almeno 1,5mm^2

L'amplificatore e/o il ricevitore devono rianere scollegati finché non sono stati effettuati tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si prevede d'installarli per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza.

Isolare le estremità dei cavi per una lunghezza di 10 - 15 mm e jegare le estremità. Gli attacchi degli altoparanti sono dotati di un meccanismo di bloccaggio a morsetti (fig. 2). Premere sulla testa del morsetto e far passare l'estremità isolata del trefolo nel foro laterale. Rilasciendo la testa del morsetto il cavo viene Bloccato in modo sicuro e si realizza il miglior contatto possibile.

Quando si collegano i cavi fare attenzione alla corretta polarizzazione,cisioni morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell'amplificatore ed i morsetti rossi (+) degli altoparlanti ai morsetti (+) dell'amplificatore. Nei normali cavi per altoparlanti in commercio, per facilitare il correto collegamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata.

Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe extremamente pericoloso per l'amplificatore collegato.

REGOLAZIONE DEL LIVELLO DI TONI ALTI (FIG. 3)

Ilhetto separatore provvede, tramite pulsanti d'alto pregio, alla regolazione individuale del suono del proprio除去 altoparlanti.

Si consiglia di ottimizzare la regolazione in base alle proprie preferenze acustiche. Come impostazione base per i vari ambienti acustici si consigliano per i pulsanti le seguenti posizioni:

Ambiente acustico Esempio	io Posizione pulsante
Arredi con scarse qualità fonoassorbenti	Locali umidi, superfici riflettenti rigide, piastrelle, grande superfici in vetro, interni scarsamente arredati	-2dB
Arredi con normali qualità fonoassorbenti	Moquette, superfici in vetro con tendaggi, arredi in pelle, interni normalmente arredati	0dB
Arredi con ampia qualità fonoassorbente	Moquette, mobili imbottiti, tendaggi pesanti, interni ampliamenti arredati	+2dB

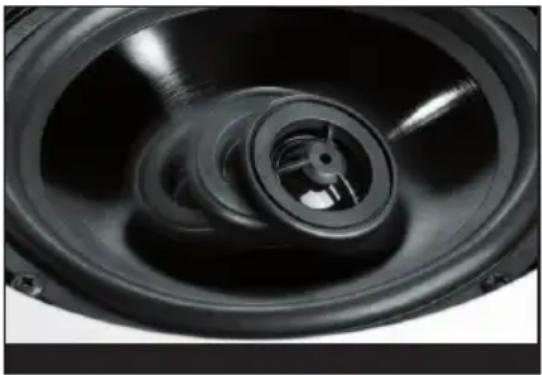

Grazie alla technologia „Swivel“, il tweeteter si lascia ruotare di fino a 35^ e consente in tal modo una propaganda ideale e una perfetta regolazione dell'ambiente acustico:

COLLEGAMENTO AD UN AMPLIFICATORE STEREO

Nella figura 4 è illustrato il collegamento di un altoparlante ad un amplificatore stereo.

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti MAGNAT si ottiene con i regolatori in posizione centrale,cisiono con una riproduzione lineare dell'amplificatore. Se i regolatori sono stati spostati di molto, vienetrasmessa magiore energia ai tweeteter e/o ai woofer provocando la loro distruzione se si utilizza un volume alto.

Se si possie de un amplificatore con una potenza d'uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alto possono provocare la distruzione degli altoparlanti, il che però accade molto raramente.

Tuttavia amplificatori con una bassa potenza d'uscita posso sono divertare pericolosi per le casse più con volumi medi, perché possono essere sovraccariciati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti.

Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l'amplificatore abbia almeno una potenza d'uscita accettabile per le casse.

IN GENERALE ...

gli amplificatori, i sintonizzatori ed ilettori CD/DVD, non solo quelli economici, possono generare oscillazioni non udibili, ad alta frequenza. Qualora i tweeter non funzionassero a volume basso o medio, fare controllare l'impiano ad un technician.

DATI TECHNICI

Frequenza di taglio: 4000 Hz 4000 Hz

Gamma di frequenze: 36 - 24 000 Hz 34-24 000 Hz

Potenza amplificatore consigliata: 20 - 140 W 20 - 160 W

Rendimento (1 Watt/1 m): 90 dB 91 dB

Dimensioni esterne : 233 mm 275 mm

Ritaglio foro 0: 198 mm 240 mm

Profondità di montaggio: 88 mm 102 mm

Impedenza: 8 Ohm 8 Ohm

Frequenza di taglio: 4000 Hz 4000 Hz

Gamma di frequenze: 36 - 24 000 Hz 38 - 24 000 Hz

Potenza amplificatore consigliata: 20 - 140 W 20 - 120 W

Rendimento (1 Watt/1 m): 90 dB 89 dB

Dimensioni esterne : 233 mm 202 mm

Ritaglio foro 198 mm 168 mm

Profondità di montaggio: 88 mm 81 mm

Impedenza: 8 Ohm 8 Ohm

Frequenza di taglio: 3800 Hz 3800 Hz

Gamma di frequenze: 34 - 26 000 Hz 36 - 26 000 Hz

Potenza amplificatore consigliata: 20 - 160 W 20 - 140 W

Rendimento (1 Watt/1 m): 91 dB 90 dB

Dimensioni esterne (LxA): 254 x 359 mm 218 x 305 mm

Ritaglio foro (LxA): 218 x 321 mm 185 x 272 mm

Profondità di montaggio: 88 mm 67 mm

CON RIServa DI APPORTARE MODIFICHE TECNICHE.
