РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Interior ICP 52 MAGNAT

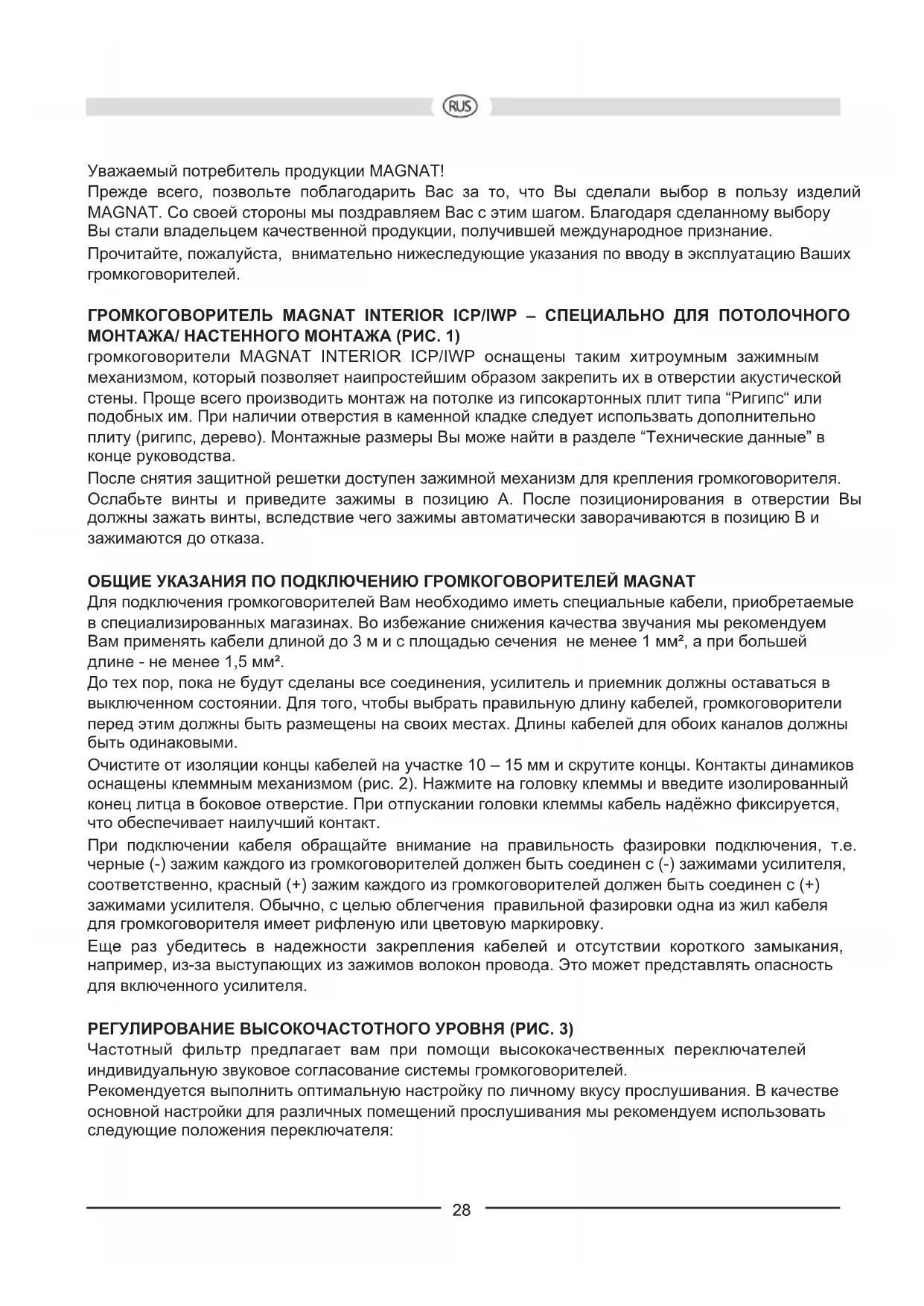

МОНТАЖА/ НАСТЕННОГО МОНТАЖА (РИС. 1) громкоговорители MAGNAT INTERIOR ICP/IWP оснащены таким хитроумным зажимным механизмом, который позволяет наипростейшим образом закрепить их в отверстии акустической стены. Проще всего производить монтаж на потолке из гипсокартонных плит типа “Ригипс“ или подобных им. При наличии отверстия в каменной кладке следует использвать дополнительно плиту (ригипс, дерево). Монтажные размеры Вы може найти в разделе “Технические данные” в конце руководства. После снятия защитной решетки доступен зажимной механизм для крепления громкоговорителя. Ослабьте винты и приведите зажимы в позицию A. После позиционирования в отверстии Вы должны зажать винты, вследствие чего зажимы автоматически заворачиваются в позицию B и зажимаются до отказа. ОБЩИЕ УКАЗАНИЯ ПО ПОДКЛЮЧЕНИЮ ГРОМКОГОВОРИТЕЛЕЙ MAGNAT Для подключения громкоговорителей Вам необходимо иметь специальные кабели, приобретаемые в специализированных магазинах. Во избежание снижения качества звучания мы рекомендуем Вам применять кабели длиной до 3 м и с площадью сечения не менее 1 мм², а при большей длине - не менее 1,5 мм². До тех пор, пока не будут сделаны все соединения, усилитель и приемник должны оставаться в выключенном состоянии. Для того, чтобы выбрать правильную длину кабелей, громкоговорители перед этим должны быть размещены на своих местах. Длины кабелей для обоих каналов должны быть одинаковыми. Очистите от изоляции концы кабелей на участке 10 – 15 мм и скрутите концы. Контакты динамиков оснащены клеммным механизмом (рис. 2). Нажмите на головку клеммы и введите изолированный конец литца в боковое отверстие. При отпускании головки клеммы кабель надёжно фиксируется, что обеспечивает наилучший контакт. При подключении кабеля обращайте внимание на правильность фазировки подключения, т.е. черные (-) зажим каждого из громкоговорителей должен быть соединен с (-) зажимами усилителя, соответственно, красный (+) зажим каждого из громкоговорителей должен быть соединен с (+) зажимами усилителя. Обычно, с целью облегчения правильной фазировки одна из жил кабеля для громкоговорителя имеет рифленую или цветовую маркировку. Еще раз убедитесь в надежности закрепления кабелей и отсутствии короткого замыкания, например, из-за выступающих из зажимов волокон провода. Это может представлять опасность для включенного усилителя. РЕГУЛИРОВАНИЕ ВЫСОКОЧАСТОТНОГО УРОВНЯ (РИС. 3) Частотный фильтр предлагает вам при помощи высококачественных переключателей индивидуальную звуковое согласование системы громкоговорителей. Рекомендуется выполнить оптимальную настройку по личному вкусу прослушивания. В качестве основной настройки для различных помещений прослушивания мы рекомендуем использовать следующие положения переключателя: 2828Помещение для прослушивания Пример Положение переключателя Настройка с малым шумоподавлением Влажные помещения, твердые отражающие поверхности, плитка, большие стеклянные поверхности, помещения с незначительной меблировкой -2dB Настройка с обычным шумоподавлением Ковровые покрытия пола, стеклянные поверхности с занавесом, кожаные устройства, помещения с обычной меблировкой 0dB Настройка с сильным шумоподавлением Ковровые покрытия пола, обивочные устройства, тяжелые занавесы, помещения с сильной меблировкой +2dB Interior ICP 82/ICP 62/ICP 52/IWP 82/IWP 62 Высокочастотный громкоговоритель может поворачиваться благодаря „шарнирной“-технологии до 35 градусов, чтобы тем самым добиться идеальной характеристики излучения звука и позволить выполнить превосходную направленность на место прослушивания. ПОДКЛЮЧЕНИЕ К СТЕРЕОУСИЛИТЕЛЮ На рисунке 4 показано подсоединение громкоговорителя к стереоусилителю. СОВЕТЫ ПО ИСКЛЮЧЕНИЮ СИТУАЦИЙ, ТРЕБУЮЩИХ РЕМОНТА Все громкоговорители MAGNAT настроены на наилучшее воспроизведение в условиях, когда регулятор уровня звука находится в среднем положении, т.е. на линейном участке работы усилителя мощности. Существенное повышение уровня звука приводит к тому, что в области низких и/или верхних тонов выделяется избыточная энергия, что при высокой громкости может привести к искажению звучания. Если в Вашем распоряжении находится усилитель, который обладает существенно более высокой выходной мощностью, превышающей паспортную нагрузочную способность колонок, то такой чрезмерный уровень громкости может привести к разрушению громкоговорителя, что, впрочем, случается весьма редко. Усилители со слабым выходом, могут, однако, представлять опасность для колонок уже при средней силе звука, так как они могут оказаться перегруженными намного быстрее, чем в случае мощных усилителей. Такая перегрузка обусловливает отчетливо регистрируемые приборами слышимые искажения, крайне опасные для Вашего громкоговорителя. 29В связи с этим просим обращать внимание на искажения, возникающие при регулировании звука, и, при необходимости, немедленно уменьшать его уровень. Тот, кто любит слушать, должен следить за тем, чтобы усилитель как можно реже выдавал такую мощность, которая может привести к перегрузкам в колонках.

усилители, тюнеры и CD/DVD плееры - и не только в случае недорогих изделий - могут воспроизводить воспринимаемые слухом высокочастотные колебания. Если при малом и среднем уровнях громкости у Вас пропадают высокие тона, то Вашу систему должен проверить специалист. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Interior ICP 262 Interior ICP 82 Нагрузочная способность: 70 / 120 Вт 80 / 140 Вт Импеданц: 2 x 8 Ом 8 Ом Разделительная частота: 4 000 Гц 4 000 Гц Частотный диапазон: 36 – 24 000 Гц 34– 24 000 Гц Рекомендуемая мощность усилителя: 20 – 140 Вт 20 – 160 Вт Коэф. полезного действия (1 Вт/1 м): 90 дБ 91 дБ Наружные размеры Ø: 233 мм 275 мм Отверстие Ø: 198 мм 240 мм Монтажная глубина: 88 мм 102 мм Interior ICP 62 Interior ICP 52 Нагрузочная способность: 70 / 120 Вт 60 / 100 Вт Импеданц: 8 Ом 8 Ом Разделительная частота: 4 000 Гц 4 000 Гц Частотный диапазон: 36 – 24 000 Гц 38 – 24 000 Гц Рекомендуемая мощность усилителя: 20 – 140 Вт 20 – 120 Вт Коэф. полезного действия (1 Вт/1 м): 90 дБ 89 дБ Наружные размеры Ø: 233 мм 202 мм Отверстие Ø: 198 мм 168 мм Монтажная глубина: 88 мм 81 мм Interior IWP 82 Interior IWP 62 Нагрузочная способность: 80 / 140 Вт 70 / 120 Вт Импеданц: 8 Ом 8 Ом Разделительная частота: 3 800 Гц 3 800 Гц Частотный диапазон: 34 – 26 000 Гц 36 – 26 000 Гц Рекомендуемая мощность усилителя: 20 – 160 Вт 20 – 140 Вт Коэф. полезного действия (1 Вт/1 м): 91 дБ 90 дБ Наружные размеры (ШxВ): 254 x 359 мм 218 x 305 мм Отверстие (ШxВ): 218 x 321 мм 185 x 272 мм Монтажная глубина: 88 мм 67 мм ВОЗМОЖНЫ ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ. 30尊敬的 MAGNAT用户, 首先诚挚感谢您选购了 MAGNAT产品。我方在此向您表示衷心的祝贺。您选择明智，现在拥 有了一件举世皆认之精品。 在使用您的音箱之前，请您先认真阅读下列各项说明。 MAGNAT INTERIOR ICP/IWP 喇叭 - 转用于顶部安装 / 转用于壁式安装 (图 1)
