MANUAL DE USUARIO Interior IC 82 MAGNAT

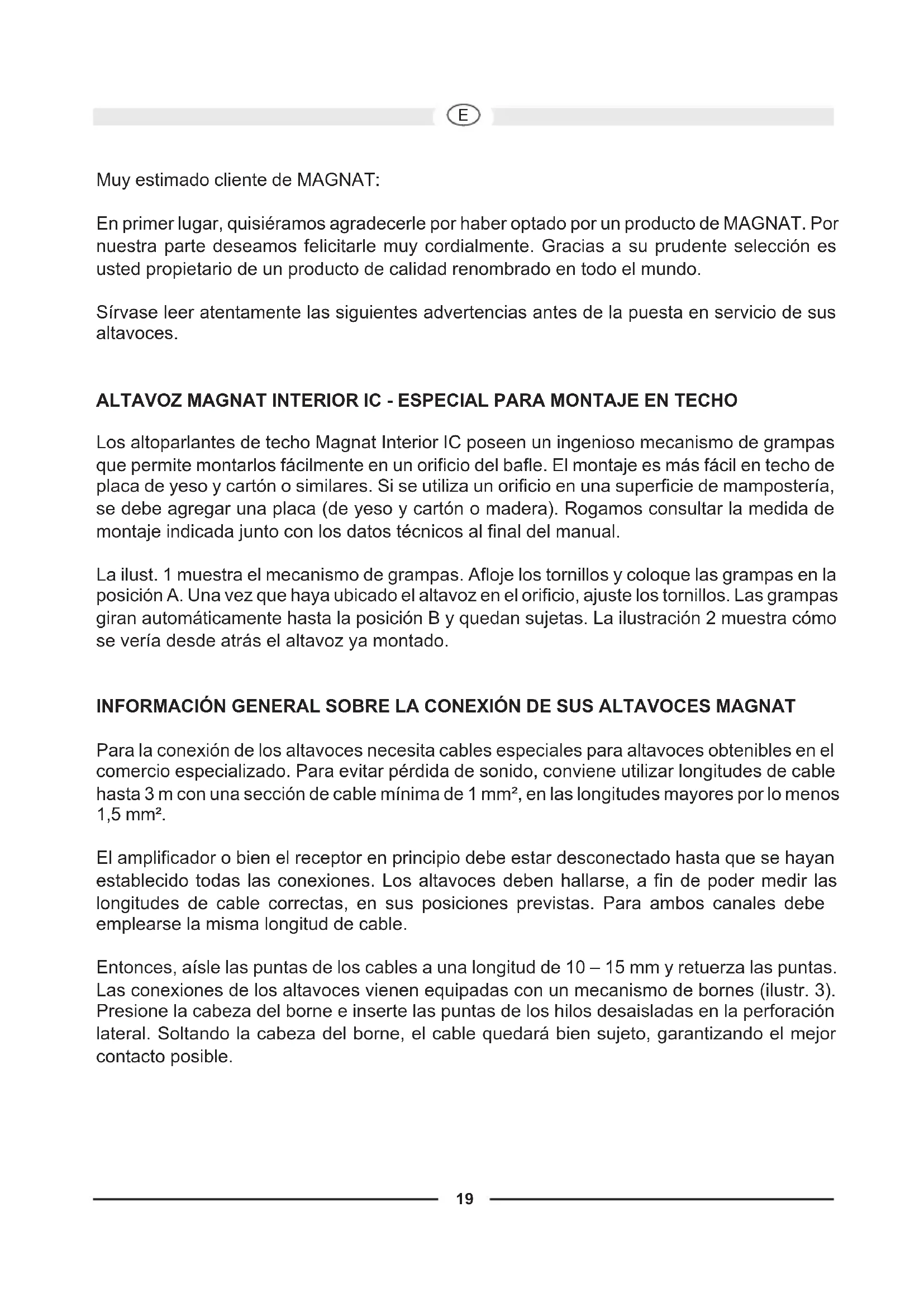

Muy estimado cliente de MAGNAT: En primer lugar, quisiéramos agradecerle por haber optado por un producto de MAGNAT. Por nuestra parte deseamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo. Sírvase leer atentamente las siguientes advertencias antes de la puesta en servicio de sus altavoces. ALTAVOZ MAGNAT INTERIOR IC - ESPECIAL PARA MONTAJE EN TECHO Los altoparlantes de techo Magnat Interior IC poseen un ingenioso mecanismo de grampas que permite montarlos fácilmente en un orificio del bafle. El montaje es más fácil en techo de placa de yeso y cartón o similares. Si se utiliza un orificio en una superficie de mampostería, se debe agregar una placa (de yeso y cartón o madera). Rogamos consultar la medida de montaje indicada junto con los datos técnicos al final del manual. La ilust. 1 muestra el mecanismo de grampas. Afloje los tornillos y coloque las grampas en la posición A. Una vez que haya ubicado el altavoz en el orificio, ajuste los tornillos. Las grampas giran automáticamente hasta la posición B y quedan sujetas. La ilustración 2 muestra cómo se vería desde atrás el altavoz ya montado. INFORMACIÓN GENERAL SOBRE LA CONEXIÓN DE SUS ALTAVOCES MAGNAT Para la conexión de los altavoces necesita cables especiales para altavoces obtenibles en el comercio especializado. Para evitar pérdida de sonido, conviene utilizar longitudes de cable hasta 3 m con una sección de cable mínima de 1 mm², en las longitudes mayores por lo menos 1,5 mm². El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Para ambos canales debe emplearse la misma longitud de cable. Entonces, aísle las puntas de los cables a una longitud de 10 – 15 mm y retuerza las puntas. Las conexiones de los altavoces vienen equipadas con un mecanismo de bornes (ilustr. 3). Presione la cabeza del borne e inserte las puntas de los hilos desaisladas en la perforación lateral. Soltando la cabeza del borne, el cable quedará bien sujeto, garantizando el mejor contacto posible.20

Es imprescindible, en la conexión de los cables, prestar atención a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el comercio y para facilitar la conexión con fases correctas, hay un conductor de cable estriado, mientras que el otro está marcado por una tira de color. Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por ejemplo a causa de un alambre separado. Esto sería muy peligroso para el amplificador conectado. CONEXIÓN A UN AMPLIFICADOR ESTÉREO En la ilustración 4 se observa la conexión entre el altavoz, conectado a un subwoofer (opción), y un amplificador estéreo. AJUSTE DEL ALTAVOZ DE TONOS AGUDOS (INTERIOR IC 62 Y IC 82) Los altavoces Magnat Interior IC están diseñados para funcionar también como altavoces surround. En este caso, se debe mover el interruptor del divisor de frecuencias de "Norm." a "Surr." (ilust. 5). Bajo el modo de funcionamiento "normal" es posible sonorizar un área específica del ambiente. Bajo el modo de funcionamiento "surround" se obtiene un sonido difuso.

CONSEJOS PARA EVITAR REPARACIONES

Todos los altavoces de MAGNAT han sido adaptados para un sonido óptimo cuando los controladores del sonido se encuentran en su posición céntrica, es decir en la reproducción lineal del amplificador. En caso de controladores del sonido subidos a altos valores, habrá un suministro excesivo de energía al altavoz de sonidos bajos y/o al altavoz de sonidos agudos, lo que en caso de volúmenes altos puede inducir a su destrucción. Si posee un amplificador con una potencia de salida muy superior de la resistencia indicada en los altavoces, los volúmenes excesivos pueden inducir a la destrucción de los altavoces (lo que suele ocurrir raras veces). Sin embargo, los amplificadores con una baja potencia de salida pueden ser peligrosos para los altavoces ya con volúmenes medios, dado que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces. Por favor, preste atención en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien prefiere los volúmenes altos debe prestar atención a que el amplificador posea al menos la potencia de salida soportable por los altavoces.21

POR LO GENERAL... los amplificadores, sintonizadores y lectores de CD/DVD, no sólo los productos de precio económico, son capaces de oscilaciones audibles y de altas frecuencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, debe hacer comprobar la instalación por un técnico.

Interior IC 82 Interior IC 62 Resistencia: 100 / 180 vatios 75 / 140 vatios Impedancia: 4 – 8 ohmios 4 – 8 ohmios Frecuencia de separación: 3500 Hz 3500 Hz Gama de frecuencias: 32 – 35 000 Hz 35 – 35 000 Hz Potencia recomendada del amplificador: 20 – 180 vatios 20 – 140 vatios Rendimiento (1 vatio/1 m): 91 dB 90 dB Dimensiones exteriores Ø: 272 mm 228 mm Orificio Ø: 238 mm 195 mm Profundidad de montaje: 100 mm 80 mm Interior IC 61 Resistencia: 55 / 100 vatios Impedancia: 4 – 8 ohmios Frecuencia de separación: 3500 Hz Gama de frecuencias: 40 – 28 000 Hz Potencia recomendada del amplificador: 20 – 100 vatios Rendimiento (1 vatio/1 m): 88 dB Dimensiones exteriores Ø: 228 mm Orificio Ø: 195 mm Profundidad de montaje: 72 mm22
