MODE D'EMPLOI Interior IC 82 MAGNAT

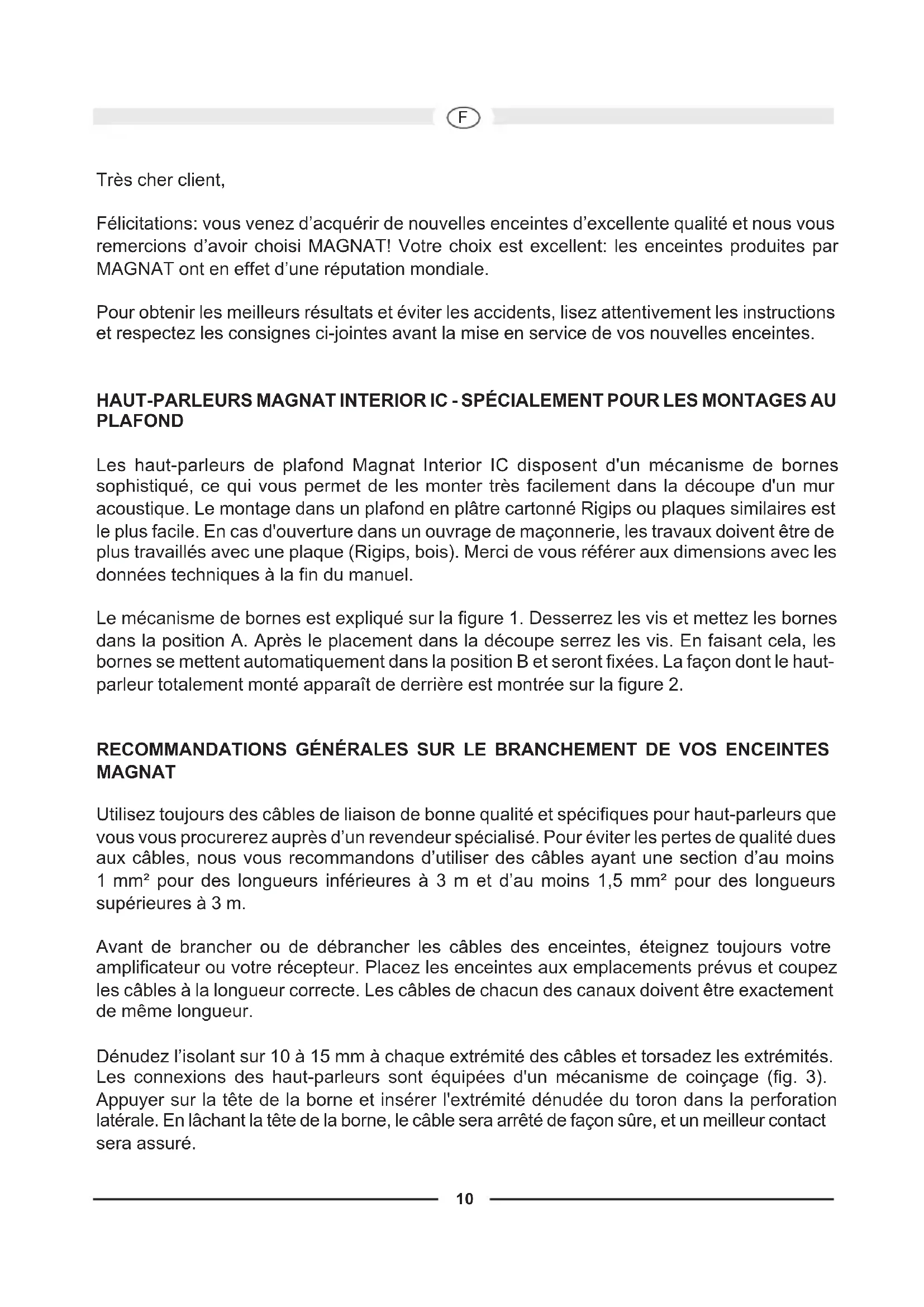

Très cher client, Félicitations: vous venez d’acquérir de nouvelles enceintes d’excellente qualité et nous vous remercions d’avoir choisi MAGNAT! Votre choix est excellent: les enceintes produites par MAGNAT ont en effet d’une réputation mondiale. Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes. HAUT-PARLEURS MAGNAT INTERIOR IC - SPÉCIALEMENT POUR LES MONTAGES AU PLAFOND Les haut-parleurs de plafond Magnat Interior IC disposent d'un mécanisme de bornes sophistiqué, ce qui vous permet de les monter très facilement dans la découpe d'un mur acoustique. Le montage dans un plafond en plâtre cartonné Rigips ou plaques similaires est le plus facile. En cas d'ouverture dans un ouvrage de maçonnerie, les travaux doivent être de plus travaillés avec une plaque (Rigips, bois). Merci de vous référer aux dimensions avec les données techniques à la fin du manuel. Le mécanisme de bornes est expliqué sur la figure 1. Desserrez les vis et mettez les bornes dans la position A. Après le placement dans la découpe serrez les vis. En faisant cela, les bornes se mettent automatiquement dans la position B et seront fixées. La façon dont le haut- parleur totalement monté apparaît de derrière est montrée sur la figure 2. RECOMMANDATIONS GÉNÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES MAGNAT Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurerez auprès d’un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d’utiliser des câbles ayant une section d’au moins 1 mm² pour des longueurs inférieures à 3 m et d’au moins 1,5 mm² pour des longueurs supérieures à 3 m. Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur. Dénudez l’isolant sur 10 à 15 mm à chaque extrémité des câbles et torsadez les extrémités. Les connexions des haut-parleurs sont équipées d'un mécanisme de coinçage (fig. 3). Appuyer sur la tête de la borne et insérer l'extrémité dénudée du toron dans la perforation latérale. En lâchant la tête de la borne, le câble sera arrêté de façon sûre, et un meilleur contact sera assuré.11

IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient “en phase”. Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l’amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l’amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l’aide d’une bande colorée ou d’une nervure sur l’isolant. Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez-vous que les vis des bornes sont bien serrées et qu’aucun petit fil résiduel ne provoque de court circuit – ceci pourrait en effet être dangereux pour votre amplificateur!

CONNEXION À UN AMPLIFICATEUR STÉRÉO

La figure 4 montre le branchement du haut-parleur avec un subwoofer (option) à un amplificateur stéréo. RÉGLAGE DU HAUT-PARLEUR D'AIGUS (INTERIOR IC 62 ET IC 82) Les haut-parleurs d'intérieur MAGNAT IC sont aussi construits pour l'utilisation comme haut- parleurs surround. Dans ce cas, le commutateur doit être placé sur le filtre répartiteur de "Norm." à "Surr." (fig. 5). Dans le mode de fonctionnement "Normal", le son peut être orienté vers une partie spécifique de la pièce. Dans le mode de fonctionnement "Surround", une restitution sonore diffuse est rendue.

COMMENT ÉVITER D’ENDOMMAGER VOS ENCEINTES

Toutes les enceintes MAGNAT sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale – c’est-à-dire lorsque la sortie de l’amplificateur est „linéaire“. Si vous poussez les commandes de graves et d’aiguës trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut véritablement détruire les enceintes! Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire. Même si ce n’est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire. D’autre part, des amplificateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple: des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d’autre.12

Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes. EN GÉNÉRAL ... Les amplificateurs, les tuners et les lecteurs de CD/DVD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée – et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu’à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherchera les signaux inaudibles dangereux. SPECIFICATIONS TECHNIQUES Interior IC 82 Interior IC 62 Puissance nominale : 100 / 180 W 75 / 140 W Impédance : 4 – 8 Ohm 4 – 8 Ohm Fréquence de coupure: 3500 Hz 3500 Hz Bande passante : 32 – 35 000 Hz 35 – 35 000 Hz Puissance recommandée en sortie de l’amplificateur: 20 – 180 W 20 – 140 W Efficacité (1W/ 1m) : 91 dB 90 dB Dimensions extérieures Ø: 272 mm 228 mm Découpe Ø: 238 mm 195 mm Profondeur d'encastrement: 100 mm 80 mm Interior IC 61 Puissance nominale : 55 / 100 W Impédance : 4 – 8 Ohm Fréquence de coupure: 3500 Hz Bande passante : 40 – 28 000 Hz Puissance recommandée en sortie de l’amplificateur: 20 – 100 W Efficacité (1W/ 1m) : 88 dB Dimensions extérieures Ø: 228 mm Découpe Ø: 195 mm Profondeur d'encastrement: 72 mm13

1. La garantie débute avec l’achat de l’appareil et est valable uniquement pour le premier propriétaire.

2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l’échange ou à la réparation des pièces défectueuses.

3. Aucune réparation impropre ne doit avoir été effectuée à l’appareil.

4. Lors d’une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l’appareil doit nous être retourné, veuillez tenir compte que: • l’appareil soit expédié dans son ermballage d’origine, • la carte de contrôle dûment remplie soit jointe, • le bon d’achat soit joint. 5. Ne sont pas compris dans la garantie: • Matériel d´eclairage • Pièces d’usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l’achat). • Dommages résultant d’un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.

• Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d’autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
