Interior ICP 62 - Haut-parleur MAGNAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur encastrable pour plafond ou mur
Marque	Magnat
Modèle	Interior ICP 62
Dimensions extérieures (diamètre)	233 mm
Découpe requise (diamètre)	198 mm
Profondeur d'encastrement	88 mm
Poids (estimé)	1,5 kg
Puissance nominale (RMS)	70 W
Puissance maximale	120 W
Impédance	8 Ω
Réponse en fréquence	36 – 24 000 Hz
Fréquence de coupure	4000 Hz
Efficacité (1W/1m)	90 dB
Puissance d'amplification recommandée	20 – 140 W
Réglage des aigus	Commutable -2 dB / 0 dB / +2 dB
Tweeter orientable	Oui, inclinaison jusqu'à 35°
Type de connexion	Bornes à coinçage (pince)
Section de câble recommandée	≥1 mm² (<3 m), ≥1,5 mm² (>3 m)
Grille de protection	Amovible pour accès aux bornes
Entretien	Nettoyer avec un chiffon doux et sec
Garantie	5 ans (constructeur)
Utilisation	Intérieur, montage encastré

FOIRE AUX QUESTIONS - Interior ICP 62 MAGNAT

Comment installer le haut-parleur Interior ICP 62 dans un plafond ou un mur ?

Retirez la grille de protection, desserrez les vis des bornes en position A, insérez le haut-parleur dans la découpe (∅198mm), puis serrez les vis : les bornes basculent en position B et fixent l'enceinte.

Quel type de câble utiliser pour le branchement ?

Utilisez un câble de bonne qualité spécifique haut-parleur. Pour une longueur inférieure à 3 m, section ≥1 mm² ; au-delà, ≥1,5 mm². Dénudez 10-15 mm et torsadez les extrémités.

Comment brancher les câbles aux bornes de l'enceinte ?

Appuyez sur la tête de la borne, insérez l'extrémité dénudée dans le trou latéral, puis relâchez la tête pour coincer le câble. Assurez-vous du bon contact.

Pourquoi est-il important de respecter la phase (+ et -) lors du branchement ?

Pour une qualité sonore optimale, les bornes négatives (-) de l'enceinte doivent être reliées aux bornes négatives de l'amplificateur, et les positives (+) aux positives. Un câble repéré (bande colorée ou nervure) facilite le branchement.

Comment régler le niveau des aigus ?

Utilisez le commutateur situé sur le filtre : position -2 dB pour pièces très réfléchissantes (carrelage, vitres), 0 dB pour une acoustique moyenne, +2 dB pour une pièce très absorbante (moquette, rideaux). Le tweeter peut s'incliner jusqu'à 35° pour une diffusion optimale.

Quelle puissance d'amplificateur est recommandée ?

La puissance recommandée en sortie est de 20 à 140 W. Évitez les amplificateurs trop faibles : ils produisent de la distorsion à volume modéré, ce qui endommage les enceintes.

Comment éviter d'endommager les enceintes ?

Ne poussez pas excessivement les commandes de graves et d'aigus. Baissez le volume dès que vous entendez une distorsion. Assurez-vous que l'amplificateur délivre au moins la puissance nominale des enceintes (70 W RMS).

Que faire si les tweeters ne fonctionnent plus ?

Certains appareils peuvent émettre des signaux inaudibles à haute fréquence qui détruisent les tweeters. Faites vérifier votre installation par un technicien qualifié.

Comment nettoyer le haut-parleur ?

Nettoyez la grille et le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Quelle est la garantie du produit ?

Magnat accorde une garantie de 5 ans à partir de la date d'achat pour le premier propriétaire. Elle couvre les défauts de matériel et de fabrication. Conservez le bon d'achat et la carte de garantie.

MODE D'EMPLOI Interior ICP 62 MAGNAT

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

(D) 4

GB 7

F 10

NL 13

16

E 19

P 22

S 25

RUS 28

CHN 31

J 34

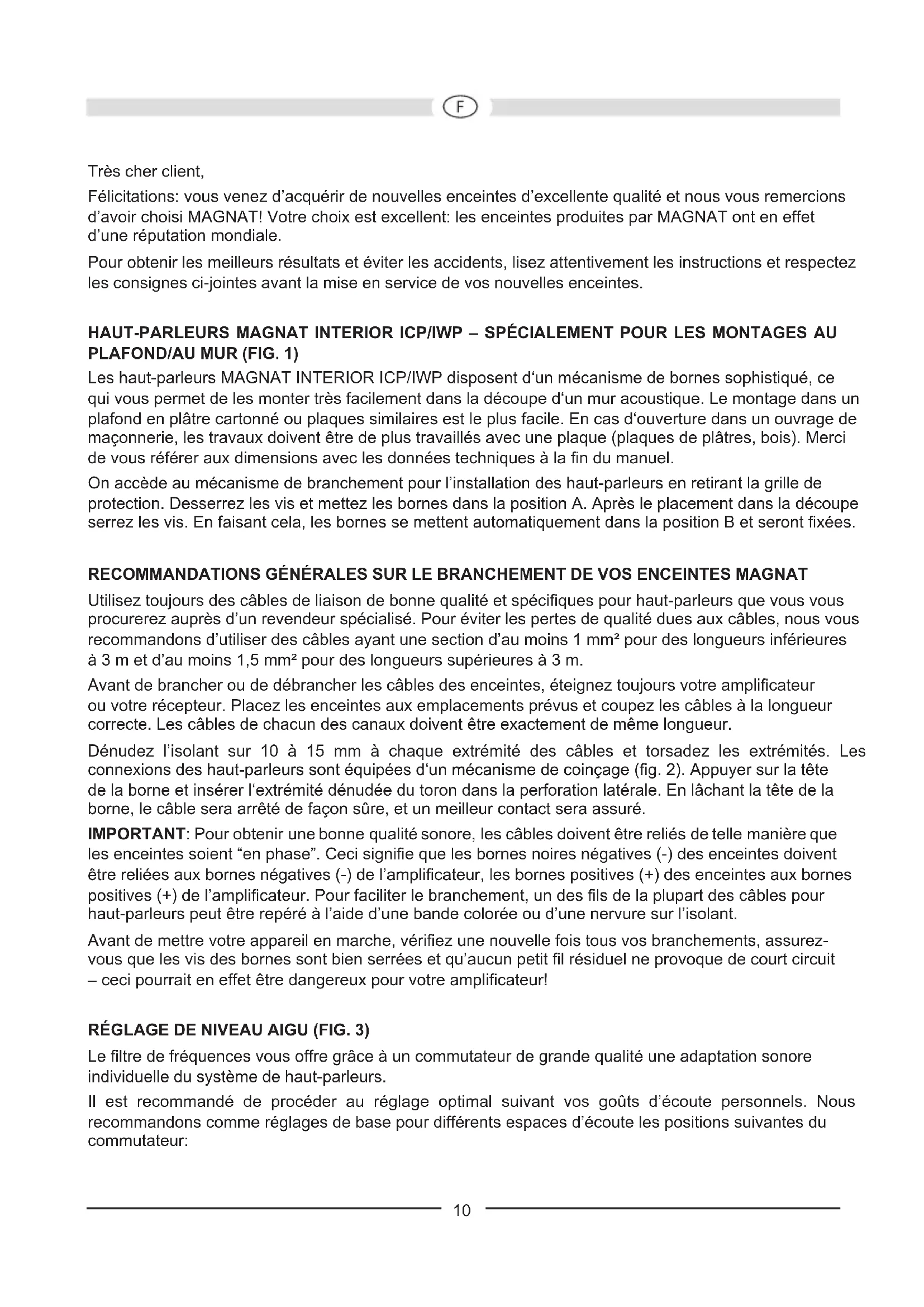

Félicitations: vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d'avoir choisi MAGNAT! Votre choix est excellent: les enceintes produites par MAGNAT ont en effet d'une réputation mondiale.

Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

HAUT-PARLEURS MAGNAT INTERIOR ICP/IWP – SPÉCIALEMENT POUR LES MONTAGES AU PLAFOND/AU MUR (FIG. 1)

Les haut-parleurs MAGNAT INTERIOR ICP/IWP disposent d'un mécanisme de bornes sophistiqué, ce qui vous permet de les monter très facilement dans la découpe d'un mur acoustique. Le montage dans un plafond en plâtre cartonné ou plaques similaires est le plus facile. En cas d'ouverture dans un ouvrage de maçonnerie, les travaux doivent être de plus travaillés avec une plaque (plaques de plâtres, bois). Merci de vous référer aux dimensions avec les données techniques à la fin du manuel.

On accède au mécanisme de branchement pour l'installation des haut-parleurs en retirant la grille de protection. Desserrez les vis et mettez les bornes dans la position A. Après le placement dans la découpe serrez les vis. En faisant cela, les bornes se mettent automatiquement dans la position B et seront fixées.

RECOMMANDATIONS GÉNÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES MAGNAT

Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurerez auprès d'un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d'utiliser des câbles ayant une section d'au moins 1 mm² pour des longueurs inférieures à 3 m et d'au moins 1,5 mm² pour des longueurs supérieures à 3 m.

Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur.

Dénudez l'isolant sur 10 à 15 mm à chaque extrémité des câbles et torsadez les extrémités. Les connexions des haut-parleurs sont équipées d'un mécanisme de coinçage (fig. 2). Appuyer sur la tête de la borne et insérer l'extrémité dénudée du toron dans la perforation latérale. En lâchant la tête de la borne, le câble sera arrêté de façon sûre, et un meilleur contact sera assuré.

IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient "en phase". Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l'amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l'amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l'aide d'une bande colorée ou d'une nervure sur l'isolant.

Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit fil résiduel ne provoque de court circuit – ceci pourrait en effet être dangereux pour votre amplificateur!

RÉGLAGE DE NIVEAU AIGU (FIG. 3)

Le filtre de fréquences vous offre grâce à un commutateur de grande qualité une adaptation sonore individuelle du système de haut-parleurs.

Il est recommandé de procéder au réglage optimal suivant vos goûts d'écoute personnels. Nous recommandons comme réglages de base pour différents espaces d'écoute les positions suivantes du commutateur:

Espace d'écoute Exemple Position du		commutateur
Installation à faible isolation sonore	Espaces humides, surfaces à forte réflexion, carrelage, grandes surfaces vitrées, espaces faiblement meublés	-2dB
Installation à isolation sonore moyenne	Moquettes, surfaces vitrées avec rideaux, cuirs, espaces modérément meublés	0dB
Installation à forte isolation sonore	Moquettes, capitonnages, rideaux rigides, espaces fortement meublés	+2dB

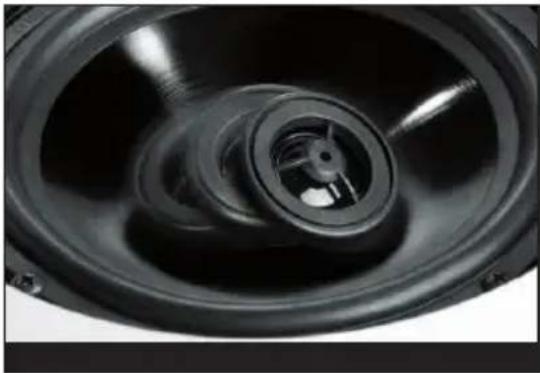

La technologie « swivel » permet un réglage du haut-parleur des aigus pour une réduction jusqu'à 35 degrés, pour obtenir une diffusion idéale et permettre une adaptation parfaite au lieu d'écoute.

CONNEXION À UN AMPLIFICATEUR STÉRÉO

La figure 4 montre le branchement du haut-parleur à un amplificateur stéréo.

COMMENT ÉVITER D'ENDOMMAGER VOS ENCEINTES

Toutes les enceintes MAGNAT sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale – c'est-à-dire lorsque la sortie de l'amplificateur est „linéaire“. Si vous poussez les commandes de graves et d'aiguës trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut véritablement détruire les enceintes!

Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire.

Même si ce n'est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire. D'autre part, des amplificateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple: des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre.

Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes.

EN GÉNÉRAL ...

Les amplificateurs, les tuners et les lecteurs de CD/DVD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée – et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherchera les signaux inaudibles dangereux.

SPECIFICATIONS TECHNIQUES

Puissance nominale: 70 / 120 W 80 / 140 W
Impédance: 2 x 8 Ohm 8 Ohm
Crossover frequency: 4000 Hz 4000 Hz
Bande passante: 36 – 24 000 Hz 34– 24 000 Hz
Puissance recommandée en
sortie de l'amplificateur: 20 – 140 W 20 – 160 W
Efficacité (1W/ 1m): 90 dB 91 dB
Dimensions extérieures ∅:	233 mm	275 mm
Découpe ∅:	198 mm	240 mm
Profondeur d'encastrement:	88 mm	102 mm

Puissance nominale: 70 / 120 W 60 / 100 W
Impédance: 8 Ohm	8 Ohm
Crossover frequency: 4000 Hz	4000 Hz
Bande passante: 36 – 24000 Hz	38 – 24000 Hz
Puissance recommandée en sortie de l'amplificateur: 20 – 140 W 20 – 120 W
Efficacité (1W/ 1m): 90 dB	89 dB
Dimensions extérieures ∅:	233 mm	202 mm
Découpe ∅:	198 mm	168 mm
Profondeur d'encastrement:	88 mm	81 mm

Vouz avez bien choisi et êtes le propriétaire heureux d'un produit MAGNAT. Les produits MAGNAT ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les produits MAGNAT.

Les appareils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des difficulés avec votre appareil MAGNAT veuillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.

2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.

3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil.

4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que: • l'appareil soit expédié dans son ermballage d'origine, • la carte de contrôle dûment remplie soit jointe, • le bon d'achat soit joint.

5. Ne sont pas compris dans la garantie: • Matériel d'eclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure.

- Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
