GEBRUIKSAANWIJZING Interior IC 82 MAGNAT

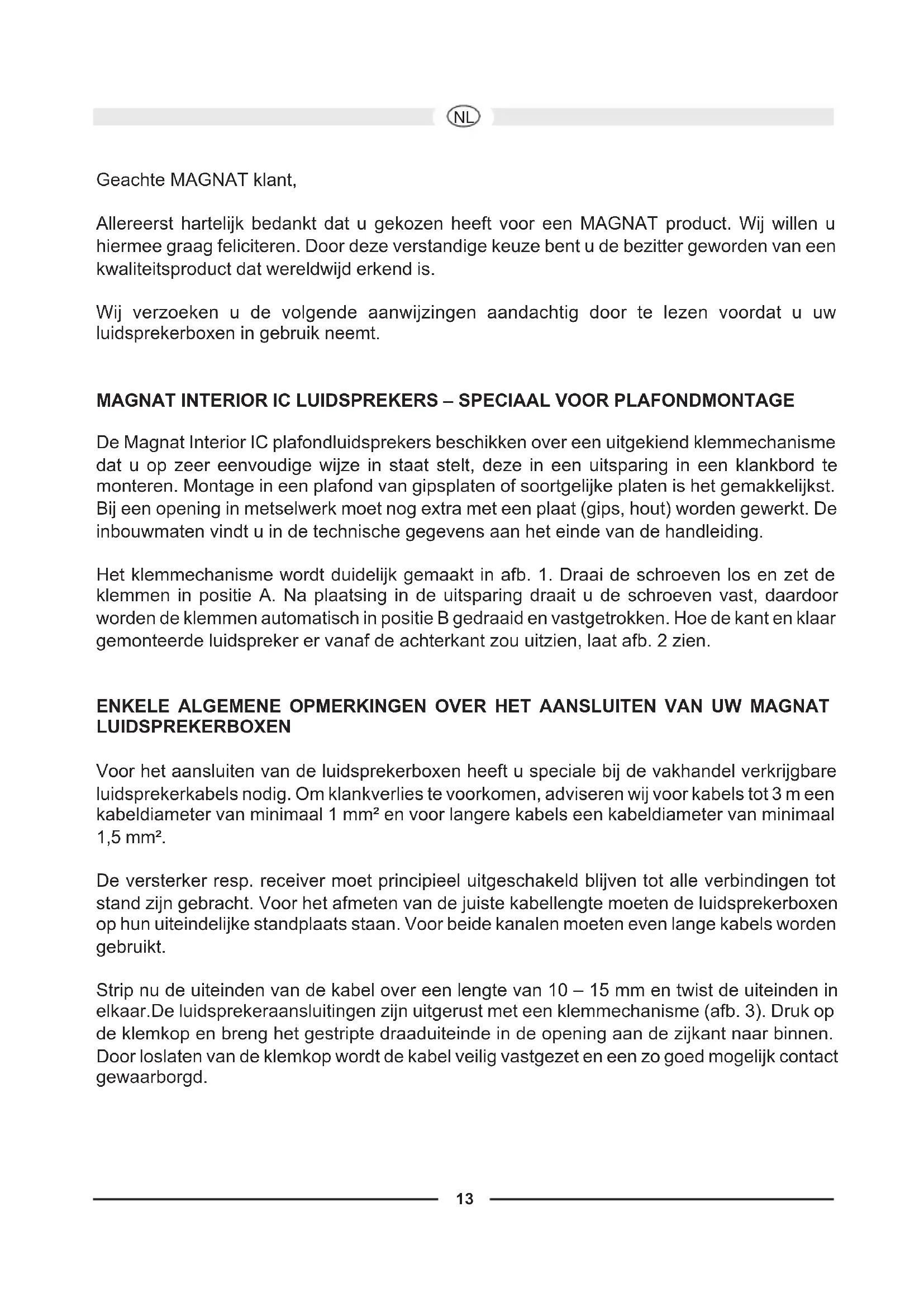

Geachte MAGNAT klant, Allereerst hartelijk bedankt dat u gekozen heeft voor een MAGNAT product. Wij willen u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteitsproduct dat wereldwijd erkend is. Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt. MAGNAT INTERIOR IC LUIDSPREKERS – SPECIAAL VOOR PLAFONDMONTAGE De Magnat Interior IC plafondluidsprekers beschikken over een uitgekiend klemmechanisme dat u op zeer eenvoudige wijze in staat stelt, deze in een uitsparing in een klankbord te monteren. Montage in een plafond van gipsplaten of soortgelijke platen is het gemakkelijkst. Bij een opening in metselwerk moet nog extra met een plaat (gips, hout) worden gewerkt. De inbouwmaten vindt u in de technische gegevens aan het einde van de handleiding. Het klemmechanisme wordt duidelijk gemaakt in afb. 1. Draai de schroeven los en zet de klemmen in positie A. Na plaatsing in de uitsparing draait u de schroeven vast, daardoor worden de klemmen automatisch in positie B gedraaid en vastgetrokken. Hoe de kant en klaar gemonteerde luidspreker er vanaf de achterkant zou uitzien, laat afb. 2 zien. ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEN VAN UW MAGNAT LUIDSPREKERBOXEN Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 1 mm² en voor langere kabels een kabeldiameter van minimaal 1,5 mm². De versterker resp. receiver moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn gebracht. Voor het afmeten van de juiste kabellengte moeten de luidsprekerboxen op hun uiteindelijke standplaats staan. Voor beide kanalen moeten even lange kabels worden gebruikt. Strip nu de uiteinden van de kabel over een lengte van 10 – 15 mm en twist de uiteinden in elkaar.De luidsprekeraansluitingen zijn uitgerust met een klemmechanisme (afb. 3). Druk op de klemkop en breng het gestripte draaduiteinde in de opening aan de zijkant naar binnen. Door loslaten van de klemkop wordt de kabel veilig vastgezet en een zo goed mogelijk contact gewaarborgd.14

Let er bij het aansluiten van de kabels vooral op dat u de polen niet omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen moeten verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels één kabelader voorzien van een randje of gemarkeerd met een gekleurde streep. Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. door uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn.

AANSLUITING OP EEN STEREOVERSTERKER

In afb. 4 is de aansluiting van de luidsprekers in combinatie met een subwoofer (als optie) op een stereoversterker weergegeven. INSTELLEN VAN DE TWEETER (INTERIOR IC 62 EN IC 82) Magnat Interior IC luidsprekers zijn ook ontworpen voor gebruik als surroundluidsprekers. In dit geval moet de schakelaar op de frequentiescheidingsfilter van „Norm.“ op „Surr.“ worden gezet (afb. 5). In de stand „Normaal“ kan het geluid specifiek op een deel van de ruimte gericht worden. In de stand „Surround“ wordt een diffuus klankbeeld geproduceerd. TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN Alle MAGNAT-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat er meer energie naar de lagetonen- en/of de hogetonenluidspreker, waardoor deze bij een groot volume defect kunnen raken. Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee de boxen belast kunnen worden, kunnen de luidsprekers bij een extreem volume defect raken – hoewel dit maar zelden voorkomt. Versterkers met een gering uitgangsvermogen kunnen daarentegen al bij een middelmatig volume een risico vormen voor de boxen, omdat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing veroorzaakt duidelijk meetbare en hoorbare vervormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers. Let er daarom bij het instellen van het volume op dat er geen vervorming optreedt en zet de regelaar zodra u hoort dat het geluid vervormd wordt, op een lagere stand. Wie het geluid van zijn installatie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast kunnen worden.15

OVER HET ALGEMEEN... kunnen versterkers, tuners en CD/DVD-spelers - dus niet alleen bij goedkope producten - niet- hoorbare hoogfrequente trillingen genereren. Als uw hogetonenluidsprekers uitvallen terwijl het geluid zacht of in ieder geval niet hard staat, laat uw installatie dan door een vakman nakijken. TECHNISCHE GEGEVENS Interior IC 82 Interior IC 62 Belastbaarheid: 100 / 180 Watt 75 / 140 Watt Impedantie: 4 – 8 Ohm 4 – 8 Ohm Scheidingsfrequentie: 3500 Hz 3500 Hz Frequentiebereik 32 – 35 000 Hz 35 – 35 000 Hz Aanbevolen versterkervermogen: 20 – 180 Watt 20 – 140 Watt Bruikbare gevoeligheid (1 Watt/1 m): 91 dB 90 dB Buitenafmetingen Ø: 272 mm 228 mm Uitsparing Ø: 238 mm 195 mm Montagediepte: 100 mm 80 mm Interior IC 61 Belastbaarheid: 55 / 100 Watt Impedantie: 4 – 8 Ohm Scheidingsfrequentie: 3500 Hz Frequentiebereik 40 – 28 000 Hz Aanbevolen versterkervermogen: 20 – 100 Watt Bruikbare gevoeligheid (1 Watt/1 m): 88 dB Buitenafmetingen Ø: 228 mm Uitsparing Ø: 195 mm Montagediepte: 72 mm16
