Monitor S 10 D - Luidspreker MAGNAT - Gratis gebruiksaanwijzing en handleiding

Type product	Luidspreker (akoestische box)
Merk	Magnat
Model	Monitor S 10 D
Type luidspreker	2-weg dipool
Nominaal vermogen (RMS / max)	60 W / 120 W
Impedantie	4 – 8 Ohm
Frequentiebereik	42 – 32 000 Hz
Gevoeligheid (2,8 V/1 m)	88 dB
Aanbevolen versterkervermogen	20 – 120 W
Afmetingen (B x H x D)	149 x 250 x 130 mm
Gewicht (schatting)	2,5 kg
Inbegrepen accessoires	Zelfklevende rubberen voetjes, gebruiksaanwijzing
Muermontage	Ja, geïntegreerd bevestigingssysteem (schroeven niet meegeleverd)
Aanbevolen gebruik	Achterste surroundluidspreker voor thuisbioscoop
Fabrieksgarantie	5 jaar
Kleur	Zwart (schatting)

Veelgestelde vragen - Monitor S 10 D MAGNAT

Hoe sluit ik de Magnat Monitor S 10 D luidspreker aan op mijn versterker?

Gebruik hoogwaardige luidsprekerkabels (doorsnede ≥ 2,5 mm² voor < 3 m, ≥ 4 mm² voor > 3 m). Strip de isolatie 10 tot 15 mm, draai de uiteinden in elkaar, steek ze in de aansluitingen en draai de schroeven vast. Let op de polariteit: + op de luidspreker naar + op de versterker, - naar -.

Wat is de beste positie voor de achterste Monitor S 10 D luidsprekers?

Plaats ze aan de zijkanten of achter de luisterzone, op oorhoogte of iets hoger. Beide luidsprekers moeten op gelijke afstand van de luisterpositie staan voor een gebalanceerd geluidsbeeld.

Kan ik de Monitor S 10 D als voorluidspreker gebruiken?

Dit model is speciaal ontworpen voor achtergebruik (dipool) in een thuisbioscoopsysteem. Gebruik voor aan de voorkant een model uit de Monitor S-serie zoals de S 30 of S 70.

Hoe voorkom ik schade aan mijn luidsprekers?

Verhoog de bas- en hoogteregelaars niet overmatig. Als u hoorbare vervorming hoort, verlaag dan onmiddellijk het volume. Zorg ervoor dat uw versterker ten minste het nominale vermogen van de luidsprekers levert (60 W RMS) om verzadiging te voorkomen.

Welke instellingen worden aanbevolen op mijn AV-receiver voor de Monitor S 10 D?

Stel de crossoverfrequentie van de surroundkanalen in op ongeveer 80 Hz. Als uw receiver dit toelaat, configureer de achterste luidsprekers dan in de modus 'dipool' of 'bipool' afhankelijk van de opties.

Hoe reinig ik de Magnat Monitor S 10 D luidsprekers?

Gebruik een zachte, droge doek om de behuizing af te stoffen. Vermijd contact met oplosmiddelen, chemicaliën of vloeistoffen. Blaas geen perslucht in de tweeters.

Kan ik de Monitor S 10 D aan de muur monteren?

Ja, de luidspreker is uitgerust met een muurbevestigingssysteem. Gebruik een geschikte schroef (niet meegeleverd) en volg het boorplan in de handleiding. Plak de rubberen voetjes aan de achterkant om resonantie te voorkomen.

Wat is de impedantie van de Monitor S 10 D? Kan ik deze aansluiten op een 8 ohm versterker?

De nominale impedantie is 4 tot 8 ohm. U kunt het gebruiken met een versterker die geschikt is voor 8 ohm, maar controleer of de versterker een impedantie van 4 ohm aankan. Neem bij twijfel contact op met de fabrikant van de versterker.

Wat te doen bij een storing of fabricagefout?

Neem eerst contact op met uw dealer. Als het apparaat naar de klantenservice moet worden teruggestuurd, gebruik dan de originele verpakking, voeg de ingevulde garantiekaart en het aankoopbewijs bij. De garantie dekt materiaal- en fabricagefouten gedurende 5 jaar.

Is de Monitor S 10 D compatibel met Dolby Atmos?

Nee, dit model heeft geen ingebouwde luidspreker voor Atmos-kanalen. Gebruik voor een Atmos-ervaring luidsprekers zoals de Monitor S 80 ATM of speciale plafondluidsprekers.

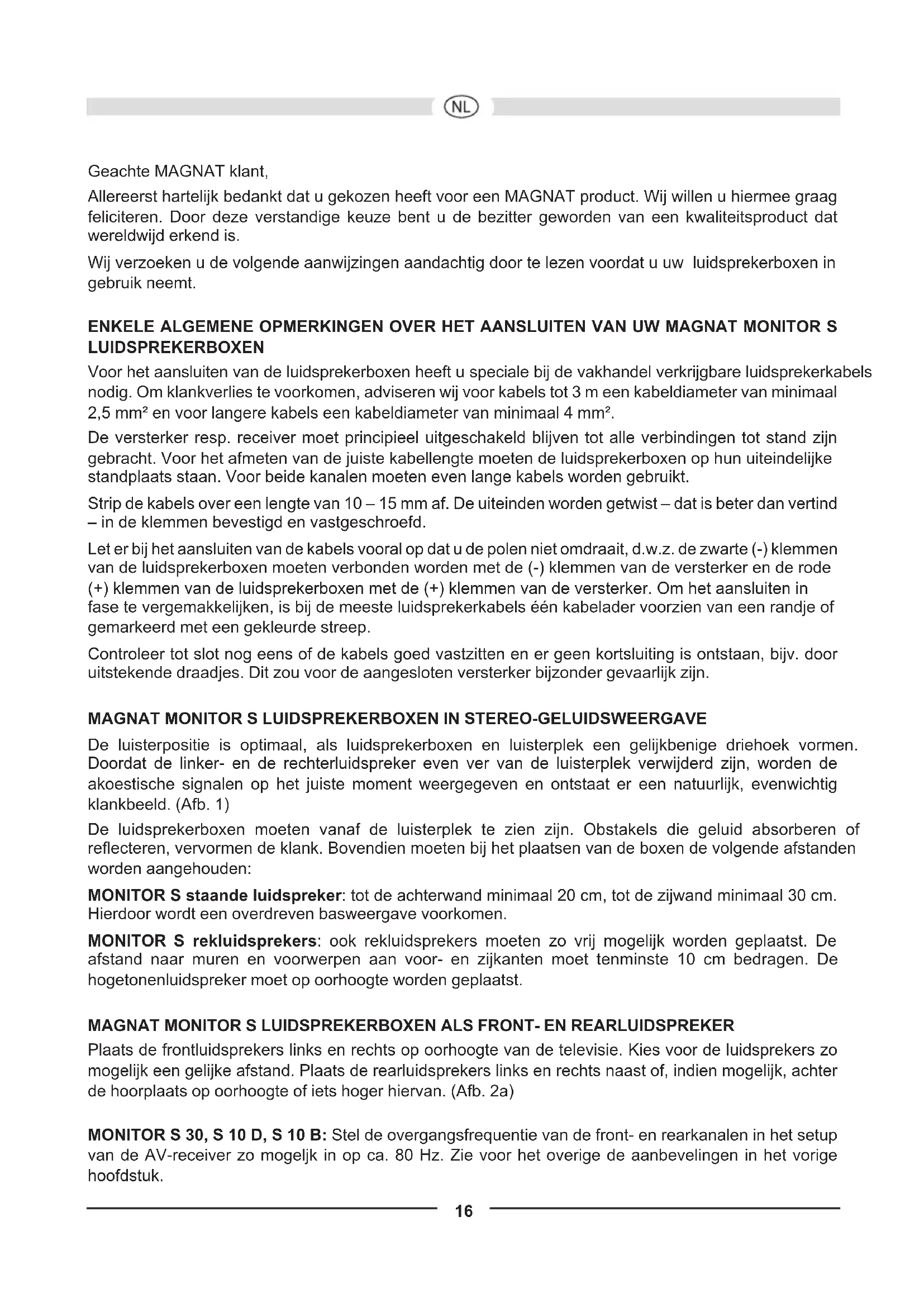

GEBRUIKSAANWIJZING Monitor S 10 D MAGNAT

Allereerst hartelijk bedankt dat u gekozen heeft voor een MAGNAT product. Wij willen u hiermee graag feliciteren. Door deze verstandige keuze bent u de bezitter geworden van een kwaliteitsproduct dat wereldwijd erkend is.

Wij verzoeken u de volgende aanwijzingen aandachtig door te lezen voordat u uw luidsprekerboxen in gebruik neemt.

ENKELE ALGEMENE OPMERKINGEN OVER HET AANSLUITEN VAN UW MAGNAT MONITOR S LUIDSPREKERBOXEN

Voor het aansluiten van de luidsprekerboxen heeft u speciale bij de vakhandel verkrijgbare luidsprekerkabels nodig. Om klankverlies te voorkomen, adviseren wij voor kabels tot 3 m een kabeldiameter van minimaal 2,5 mm² en voor langere kabels een kabeldiameter van minimaal 4 mm².

De versterker resp. receiver moet principieel uitgeschakeld blijven tot alle verbindingen tot stand zijn gebracht. Voor het afmeten van de juiste kabellengte moeten de luidsprekerboxen op hun uiteindelijke standplaats staan. Voor beide kanalen moeten even lange kabels worden gebruikt.

Strip de kabels over een lengte van 10 – 15 mm af. De uiteinden worden getwist – dat is beter dan vertind – in de klemmen bevestigd en vastgeschroefd.

Let er bij het aansluiten van de kabels vooral op dat u de polen niet omdraait, d.w.z. de zwarte (-) klemmen van de luidsprekerboxen moeten verbonden worden met de (-) klemmen van de versterker en de rode (+) klemmen van de luidsprekerboxen met de (+) klemmen van de versterker. Om het aansluiten in fase te vergemakkelijken, is bij de meeste luidsprekerkabels één kabelader voorzien van een randje of gemarkeerd met een gekleurde streep.

Controleer tot slot nog eens of de kabels goed vastzitten en er geen kortsluiting is ontstaan, bijv. door uitstekende draadjes. Dit zou voor de aangesloten versterker bijzonder gevaarlijk zijn.

MAGNAT MONITOR S LUIDSPREKERBOXEN IN STEREO-GELUIDSWEERGAVE

De luisterpositie is optimaal, als luidsprekerboxen en luisterplek een gelijkbenige driehoek vormen. Doordat de linker- en de rechterluidspreker even ver van de luisterplek verwijderd zijn, worden de akoestische signalen op het juiste moment weergegeven en ontstaat er een natuurlijk, evenwichtig klankbeeld. (Afb. 1)

De luidsprekerboxen moeten vanaf de luisterplek te zien zijn. Obstakels die geluid absorberen of reflecteren, vervormen de klank. Bovendien moeten bij het plaatsen van de boxen de volgende afstanden worden aangehouden:

MONITOR S staande luidspreker: tot de achterwand minimaal 20 cm, tot de zijwand minimaal 30 cm. Hierdoor wordt een overdreven basweergave voorkomen.

MONITOR S rekluidsprekers: ook rekluidsprekers moeten zo vrij mogelijk worden geplaatst. De afstand naar muren en voorwerpen aan voor- en zijkanten moet tenminste 10 cm bedragen. De hogetonenluidspreker moet op oorhoogte worden geplaatst.

MAGNAT MONITOR S LUIDSPREKERBOXEN ALS FRONT- EN REARLUIDSPREKER

Plaats de frontluidsprekers links en rechts op oorhoogte van de televisie. Kies voor de luidsprekers zo mogelijk een gelijke afstand. Plaats de rearluidsprekers links en rechts naast of, indien mogelijk, achter de hoorplaats op oorhoogte of iets hoger hiervan. (Afb. 2a)

MONITOR S 30, S 10 D, S 10 B: Stel de overgangsfrequentie van de front- en rearkanalen in het setup van de AV-receiver zo mogelijk in op ca. 80 Hz. Zie voor het overige de aanbevelingen in het vorige hoofdstuk.

MAGNAT MONITOR S 14 C, S 12 C

Decenter-luidsprekersMONITORS14CenS12CzijnoptimaalafgestemdopdeoverigeMONITORSmodellen. De luidspreker wordt direct op of onder de televisie geplaatst. Voor het overige gelden de algemene aanwijzingen uit de vorige hoofdstukken.

MAGNAT MONITOR S 10 D

De MAGNAT MONITOR S 10 D is specifiek ontwikkeld als rearluidspreker voor thuisbioscoopsystemen. De speciale configuratie en kanaalindeling van de drie trebles biedt een bijzonder ruimtelijk geluid. De luidspreker kan daarom ook worden gebruikt als rear-/effectluidspreker.

Idealiter plaatst u deze luidsprekers aan de zijkant of rechts of links achter de luisterplaats. Positioneer de beide luidsprekers zo mogelijk op gelijke afstand van de luisterplaats. Hang ze op of plaats ze op of net boven oorhoogte.

WANDMONTAGE MAGNAT MONITOR S 10 B, S 10 D

Voor montage aan de wand zijn beide modellen voorzien van eenvoudige voorzieningen waarmee u de luidsprekers kunt ophangen aan een schroef in de wand. Welke afstand u voor de schroef moet aanhouden en welke maat u moet gebruiken ziet u in afbeelding 4.

Belangrijke aanwijzing/veiligheidsaanwijzing: Voor het gebruik van wandhouders / luidsprekerbevestigingen is enkel en alleen de klant verantwoordelijk. Eveneens is enkel en alleen de klant verantwoordelijk voor de veilige bevestiging van de luidsprekerhouder aan de wand en het kiezen van het passende montagemateriaal (b.v. schroeven, pluggen) met inachtneming van het gewicht en de constructie van de luidsprekers en de staat van de wand.

RUBBERVOETJES MAGNAT MONITOR S 10 B, S 10 D

Met elke luidspreker worden vier zelfklevende rubbervoetjes meegeleverd. Als u de luidspreker op een harde ondergrond (bijv. plank) plaatst, dient u deze op de onderkant van de luidspreker te bevestigen. Bij wandmontage kunt u de voetjes ook op de achterkant van de luidspreker plakken. Hiermee vermijdt u resonantie en hebt u afstand tussen de luidspreker en de wand waardoor u de kabel kunt leiden.

MAGNAT S 80 ATM

2,5-weg basreflex vloerstaande speakers met geïntegreerde 2-weg Dolby Atmos®-module

Over DOLBY ATMOS®: DOLBY ATMOS® is een nieuwe geluidsstandaard voor bioscopen en thuisbioscopen. Atmos introduceert voor het eerst een derde dimensie in de klankruimte in de vorm van hoge-tonenkanalen. Deze hoge-tonenkanalen worden door aparte extra luidsprekers of door in de front- en rear-luidsprekers geïntegreerde extra luidsprekers als de MONITOR S 80 ATM uitgestraald. Voor een gelijkmatige en niet door het menselijk oor te plaatsen verdeling van het klankveld van hoge tonen stralen de extra luidsprekers het geluid in de richting van het plafond van de ruimte.

Het gereflecteerde geluid bereikt vervolgens de luisteraar, zodat de indruk van een driedimensionaal klankveld ontstaat. Als alternatief kunnen voor het uitstralen van de hoge-tonenkanalen On-Wall of In-Wall-plafondluidsprekers worden toegepast. Dat vergt echter een beduidend grotere inspanning bij inbouw en bekabeling. Daarom vormen Atmos-gecertificeerde luidsprekers een eenvoudige en praktische mogelijkheid om een bestaande meerkanaals luidsprekerconstellatie uit te breiden met Atmos-kanalen. Houd er rekening mee dat voor een ware DOLBY ATMOS ^ -ervaring zowel voor de bron (bijvoorbeeld Blu-ray) als voor de elektronica (bijvoorbeeld de AV-receiver) de DOLBY ATMOS ^ -geluidsstandaard is vereist.

PLAATSING: Voor de plaatsing van de luidsprekers gelden in het algemeen de aanbevelingen uit de vorige paragrafen. Houd bij gebruik als frontluidspreker een afstand van minimaal 2,5-3 meter tot de luisterplaats aan. Richt de luidsprekers een stukje in de richting van de luisterplaats.

U kunt de MONITOR S 80 ATM ook gebruiken als rearluidspreker (thuisbioscoopsysteem met vier Atmos hoogtekanalen, configuratie 5.x.4). Het hoogtekanaal wordt dan gebruikt als rear high. Houd er echter wel rekening mee dat de luidsprekers op aanzienlijke afstand achter de luisterplaats moeten worden geplaatst (afstand minimaal 1-1,5 meter). De afstand tussen deze twee luidsprekers moet ongeveer hetzelfde zijn als tussen de twee frontluidsprekers. Een mogelijke configuratie ziet u in afbeelding 2b.

AANSLUITEN: De luidspreker is aan de achterkant voorzien van twee aansluitklemmen. De onderste klem is voor de hoofdluidspreker, de bovenste klem voor de hoogteluidspreker (afbeelding 3).

Let op: De beschermkap van de hoogteluidspreker mag alleen voor onderhoud worden verwijderd.

AANSLUITING OP EEN AV-RECEIVER

De afbeeldinge 5 en 6 tonen twee verschillende mogelijkheden voor het aansluiten op een AV-receiver.

Afbeelding 5: AV-receiver zonder subwooferuitgang

Afbeelding 6: AV-receiver met subwooferuitgang

TIPS OM DE NOODZAAK VAN REPARATIES TE VOORKOMEN

Alle MAGNAT-luidsprekerboxen zijn zodanig geconstrueerd dat de klank optimaal is als de klankregelaars in de middenstand staan, d.w.z. bij lineaire weergave van de versterker. Als de klankregelaars veel hoger worden gezet, gaat er meer energie naar de lagetonen- en/of de hogetonenluidspreker, waardoor deze bij een groot volume defect kunnen raken.

Als u in het bezit bent van een versterker die een veel groter uitgangsvermogen heeft dan dat waarmee de boxen belast kunnen worden, kunnen de luidsprekers bij een extreem volume defect raken – hoewel dit maar zelden voorkomt.

Versterkers met een gering uitgangsvermogen kunnen daarentegen al bij een middelmatig volume een risico vormen voor de boxen, omdat ze veel sneller overstuurd worden dan krachtige versterkers. Deze oversturing veroorzaakt duidelijk meetbare en hoorbare vervormingen, die bijzonder gevaarlijk zijn voor uw luidsprekers.

Let er daarom bij het instellen van het volume op dat er geen vervorming optreedt en zet de regelaar zodra u hoort dat het geluid vervormd wordt, op een lagere stand. Wie het geluid van zijn installatie graag hard zet, moet ervoor zorgen dat de versterker minstens het uitgangsvermogen heeft waarmee de boxen belast kunnen worden.

OVER HET ALGEMEEN...

kunnen versterkers, tuners en cd-spelers - dus niet alleen bij goedkope producten - niet-hoorbare hoogfrequente trillingen genereren. Als uw hogetonenluidsprekers uitvallen terwijl het geluid zacht of in ieder geval niet hard staat, laat uw installatie dan door een vakman nakijken.

TECHNISCHE GEGEVENS

MONITOR S 80 ATM

Configuratie: 3-weg basreflex 2-weg basreflex

Belastbaarheid: 190 / 380 W 100 / 200 W

Impedantie: 4 – 8 Ohm 4 – 8 Ohm

Frequentiebereik 19 – 38 000 Hz 34 – 38 000 Hz

Aanbevolen versterkervermogen: 30 – 380 W 30 – 200 W

Bruikbare gevoeligheid (2.8V/1m): 91 dB 90 dB

Afmetingen (BxHxD): 215 x 960 x 310 mm 215 x 354 x 270 mm

MONITOR S 14 C

MONITOR S 12 C

Configuratie: 2 ½-weg basreflex 2-weg

Belastbaarheid: 100 / 200 W 75 / 150 W

Impedantie: 4 – 8 Ohm 4 – 8 Ohm

Frequentiebereik 38 – 38 000 Hz 40 – 32 000 Hz

Aanbevolen versterkervermogen: 30 – 200 W 20 – 150 W

Bruikbare gevoeligheid (2.8V/1m): 90 dB 89 dB

Afmetingen (BxHxD): 700 x 150 x 190 mm 420 x 148 x 190 mm

MONITOR S 10 D

MONITOR S 10 B

Configuratie: 2-weg "dipool"	2-weg
Belastbaarheid: 60 / 120 W	60 / 120 W

Impedantie: 4 – 8 Ohm 4 – 8 Ohm

Frequentiebereik 42 – 32 000 Hz 42 – 32 000 Hz

Aanbevolen versterkervermogen: 20 – 120 W 20 – 120 W

Bruikbare gevoeligheid (2.8V/1m): 88 dB 88 dB

Afmetingen (BxHxD): 149 x 250 x 130 mm 149 x 250 x 190 mm

Toebehoren: Rubber voeten Rubber voeten

Technische wijzigingen voorbehouden.
