Monitor S 10 D - Haut-parleur MAGNAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur (enceinte acoustique)
Marque	Magnat
Modèle	Monitor S 10 D
Type d'enceinte	2 voies dipôle
Puissance nominale (RMS / max)	60 W / 120 W
Impédance	4 – 8 Ohms
Bande passante	42 – 32 000 Hz
Sensibilité (2,8 V/1 m)	88 dB
Puissance d'amplificateur recommandée	20 – 120 W
Dimensions (L x H x P)	149 x 250 x 130 mm
Poids (estimation)	2,5 kg
Accessoires inclus	Pieds en caoutchouc autocollants, notice d'utilisation
Montage mural	Oui, dispositif de fixation intégré (vis non fournies)
Utilisation recommandée	Enceinte arrière surround pour home-cinéma
Garantie constructeur	5 ans
Couleur	Noir (estimation)

FOIRE AUX QUESTIONS - Monitor S 10 D MAGNAT

Comment brancher l'enceinte Magnat Monitor S 10 D à mon amplificateur ?

Utilisez des câbles de haut-parleur de bonne qualité (section ≥ 2,5 mm² pour < 3 m, ≥ 4 mm² pour > 3 m). Dénudez l'isolant sur 10 à 15 mm, torsadez les extrémités, insérez-les dans les bornes et serrez les vis. Respectez la polarité : borne + sur l'enceinte vers + sur l'ampli, borne - vers -.

Quelle est la meilleure position pour les enceintes arrière Monitor S 10 D ?

Placez-les sur les côtés ou derrière la zone d'écoute, à hauteur d'oreille ou légèrement au-dessus. Les deux enceintes doivent être à égale distance de la position d'écoute pour une image sonore équilibrée.

Puis-je utiliser le Monitor S 10 D comme enceinte avant ?

Ce modèle est spécialement conçu pour une utilisation arrière (dipôle) dans un système home-cinéma. Pour une utilisation avant, privilégiez un modèle de la gamme Monitor S comme le S 30 ou S 70.

Comment éviter d'endommager mes enceintes ?

Ne poussez pas excessivement les réglages de graves et d'aiguës. En cas de distorsion audible, baissez immédiatement le volume. Assurez-vous que votre amplificateur fournit au moins la puissance nominale des enceintes (60 W RMS) pour éviter la saturation.

Quels sont les réglages recommandés sur mon récepteur AV pour le Monitor S 10 D ?

Réglez la fréquence de recouvrement (crossover) des canaux surround sur environ 80 Hz. Si votre récepteur le permet, configurez les enceintes arrière en mode 'dipôle' ou 'bipôle' selon les options.

Comment nettoyer les enceintes Magnat Monitor S 10 D ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. Évitez tout contact avec des solvants, produits chimiques ou liquides. Ne soufflez pas d'air comprimé dans les tweeters.

Puis-je monter le Monitor S 10 D au mur ?

Oui, l'enceinte est équipée d'un système de fixation mural. Utilisez une vis adaptée (non fournie) et suivez le schéma de perçage de la notice. Collez les patins en caoutchouc à l'arrière pour éviter les résonances.

Quelle est l'impédance du Monitor S 10 D ? Puis-je le connecter à un ampli 8 ohms ?

L'impédance nominale est de 4 à 8 ohms. Vous pouvez l'utiliser avec un ampli conçu pour 8 ohms, mais vérifiez que l'ampli tolère une impédance de 4 ohms. En cas de doute, contactez le fabricant de l'ampli.

Que faire en cas de panne ou de défaut de fabrication ?

Adressez-vous d'abord à votre revendeur. Si l'appareil doit être retourné au SAV, utilisez l'emballage d'origine, joignez la carte de garantie dûment remplie et le ticket d'achat. La garantie couvre les défauts de matériel et de fabrication pendant 5 ans.

Le Monitor S 10 D est-il compatible avec Dolby Atmos ?

Non, ce modèle n'intègre pas de haut-parleur pour les canaux Atmos. Pour une expérience Atmos, utilisez des enceintes comme la Monitor S 80 ATM ou des haut-parleurs de plafond dédiés.

MODE D'EMPLOI Monitor S 10 D MAGNAT

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.

(D) 4

GB 8

F 12

NL 16

① 21

E 24

P 28

S 32

RUS 36

CHN 40

① 43

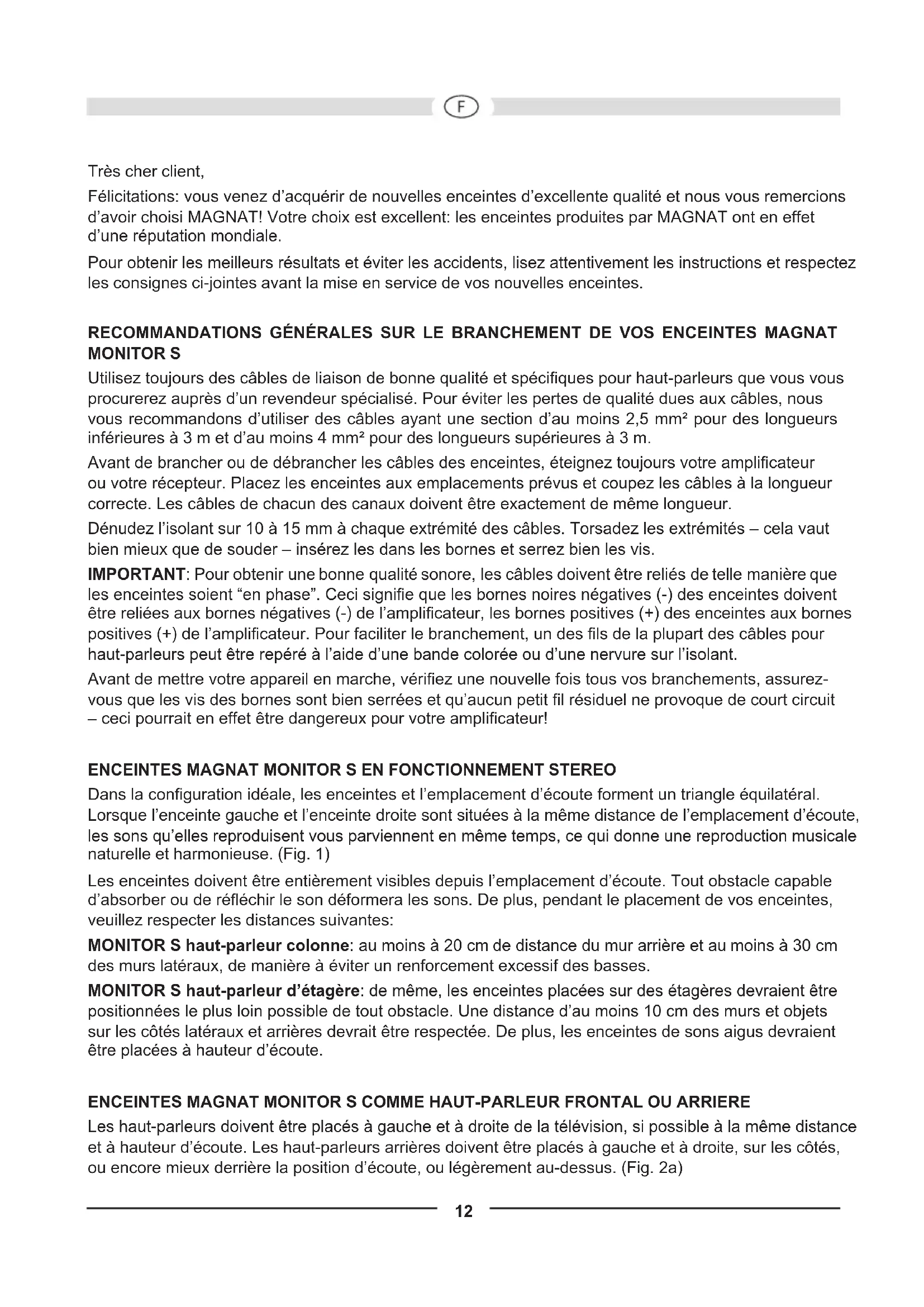

Félicitations: vous venez d'acquérir de nouvelles enceintes d'excellente qualité et nous vous remercions d'avoir choisi MAGNAT! Votre choix est excellent: les enceintes produites par MAGNAT ont en effet d'une réputation mondiale.

Pour obtenir les meilleurs résultats et éviter les accidents, lisez attentivement les instructions et respectez les consignes ci-jointes avant la mise en service de vos nouvelles enceintes.

RECOMMANDATIONS GÉNÉRALES SUR LE BRANCHEMENT DE VOS ENCEINTES MAGNAT MONITOR S

Utilisez toujours des câbles de liaison de bonne qualité et spécifiques pour haut-parleurs que vous vous procurerez auprès d'un revendeur spécialisé. Pour éviter les pertes de qualité dues aux câbles, nous vous recommandons d'utiliser des câbles ayant une section d'au moins 2,5 mm² pour des longueurs inférieures à 3 m et d'au moins 4 mm² pour des longueurs supérieures à 3 m.

Avant de brancher ou de débrancher les câbles des enceintes, éteignez toujours votre amplificateur ou votre récepteur. Placez les enceintes aux emplacements prévus et coupez les câbles à la longueur correcte. Les câbles de chacun des canaux doivent être exactement de même longueur.

Dénudez l'isolant sur 10 à 15 mm à chaque extrémité des câbles. Torsadez les extrémités – cela vaut bien mieux que de souder – insérez les dans les bornes et serrez bien les vis.

IMPORTANT: Pour obtenir une bonne qualité sonore, les câbles doivent être reliés de telle manière que les enceintes soient “en phase”. Ceci signifie que les bornes noires négatives (-) des enceintes doivent être reliées aux bornes négatives (-) de l’amplificateur, les bornes positives (+) des enceintes aux bornes positives (+) de l’amplificateur. Pour faciliter le branchement, un des fils de la plupart des câbles pour haut-parleurs peut être repéré à l’aide d’une bande colorée ou d’une nervure sur l’isolant.

Avant de mettre votre appareil en marche, vérifiez une nouvelle fois tous vos branchements, assurez-vous que les vis des bornes sont bien serrées et qu'aucun petit fil résiduel ne provoque de court circuit – ceci pourrait en effet être dangereux pour votre amplificateur!

ENCEINTES MAGNAT MONITOR S EN FONCTIONNEMENT STEREO

Dans la configuration idéale, les enceintes et l'emplacement d'écoute forment un triangle équilatéral. Lorsque l'enceinte gauche et l'enceinte droite sont situées à la même distance de l'emplacement d'écoute, les sons qu'elles reproduisent vous parviennent en même temps, ce qui donne une reproduction musicale naturelle et harmonieuse. (Fig. 1)

Les enceintes doivent être entièrement visibles depuis l'emplacement d'écoute. Tout obstacle capable d'absorber ou de réfléchir le son déformera les sons. De plus, pendant le placement de vos enceintes, veuillez respecter les distances suivantes:

MONITOR S haut-parleur colonne: au moins à 20 cm de distance du mur arrière et au moins à 30 cm des murs latéraux, de manière à éviter un renforcement excessif des basses.

MONITOR S haut-parleur d'étagère: de même, les enceintes placées sur des étagères devraient être positionnées le plus loin possible de tout obstacle. Une distance d'au moins 10 cm des murs et objets sur les côtés latéraux et arrières devrait être respectée. De plus, les enceintes de sons aigus devraient être placées à hauteur d'écoute.

ENCEINTES MAGNAT MONITOR S COMME HAUT-PARLEUR FRONTAL OU ARRIERE

Les haut-parleurs doivent être placés à gauche et à droite de la télévision, si possible à la même distance et à hauteur d'écoute. Les haut-parleurs arrières doivent être placés à gauche et à droite, sur les côtés, ou encore mieux derrière la position d'écoute, ou légèrement au-dessus. (Fig. 2a)

MONITOR S 30, S 10 D, S 10 B: Pendant l'installation du récepteur AV, la fréquence de recouvrement des canaux frontaux et arrières devrait être positionnée, si possible, sur environ 80 Hz. Pour le reste, les conseils donnés dans le chapitre précédent sont valables.

MAGNAT MONITOR S 14 C, S 12 C

Le haut-parleur central MONITOR S 14 C ou S 12 C est réglé de façon optimale optiquement et acoustiquement pour le reste des modèles de la série MONITOR S. Le haut-parleur doit être directement installé sur ou sous la télévision. Pour le reste veuillez aussi s'il vous plaît suivre les conseils généraux donnés dans les chapitres précédents.

MAGNAT MONITOR S 10 D

La MAGNAT MONITOR S 10 D a été spécialement conçue pour être utilisée comme enceinte arrière dans les systèmes home-cinéma. La disposition et le câblage spécifiques des trois tweeters offrent une impression sonore particulièrement spatialisée et permettent une utilisation comme enceinte arrière/d'effet, même à une distance d'écoute réduite.

La position idéale des enceintes est soit sur le côté, soit à droite et à gauche derrière la zone d'écoute. Chacune des deux enceintes doit être positionnée à la même distance de la zone d'écoute dans la mesure du possible. Les enceintes doivent être soit posées soit fixées au mur, à hauteur d'oreille voire légèrement au-dessus.

MAGNAT MONITOR S 10 B, S 10 D MONTAGE MURAL

Les deux modèles sont équipés d'un dispositif simple pour le montage mural, qui permet d'accrocher l'enceinte à une vis fixée au mur. L'illustration 4 donne des informations sur l'écartement et les dimensions des vis.

Consigne importante/consigne de sécurité:

Le client assume seul la responsabilité quant à l'utilisation de supports muraux / fixations de haut-parleurs. De même, le client porte seul la responsabilité quant à la bonne fixation du support de haut-parleurs au mur ainsi qu'au choix du matériel de montage adéquat (par ex. vis, chevilles) en prenant en considération le poids et la composition des haut-parleurs ainsi que la structure du mur.

MAGNAT MONITOR S 10 B, S 10 D PIEDS EN CAOUTCHOUC

Quatre pieds en caoutchouc autocollants sont fournis pour chaque enceinte. Il est conseillé de les coller sous le boîtier si l'enceinte est placée sur une surface dure (par exemple une étagère). En cas de montage mural, ils peuvent également être collés à l'arrière de l'enceinte afin d'éviter les résonances et de laisser la distance nécessaire par rapport au mur afin de faire passer le câble.

MAGNAT MONITOR S 80 ATM

Enceinte colonne bassreflex à 2,5 voies avec module Dolby Atmos® à 2 voies intégré

À propos de DOLBY ATMOS®: DOLBY ATMOS® est un nouveau standard audio pour le cinéma et le Home Cinema. Atmos apporte une troisième dimension au paysage sonore en plaçant des canaux en hauteur. Ces canaux en hauteur sont répartis sur des haut-parleurs supplémentaires séparés ou sur des haut-parleurs avant et arrière complémentaires avec haut-parleur supplémentaire intégré comme le MONITOR S 80 ATM. Afin de garantir une répartition régulière du champ sonore en hauteur et que l'oreille ne puisse le situer, les haut-parleurs complémentaires émettent leur son vers le plafond. La réflexion du son atteint les auditeurs, provoquant ainsi une impression de trois dimensions acoustiques.

Il est également possible d'utiliser des haut-parleurs de plafond On-Wall ou In-Wall pour la répartition des canaux en hauteur. Toutefois, cela entraîne des frais d'installation et de câblage importants. C'est pourquoi les enceintes certifiées Atmos offrent une solution pratique et simple afin de compléter un ensemble de haut-parleurs multicanaux avec des canaux Atmos. Veuillez prendre en compte que pour bénéficier des caractéristiques uniques de DOLBY ATMOS ^® , la source (Bluray p. ex.) et l'électronique (ampli AV p. ex.) doivent être compatibles avec la norme audio DOLBY ATMOS ^® .

POSITIONNEMENT : Les recommandations des paragraphes précédents s'appliquent généralement au positionnement des enceintes. Lors d'une utilisation comme enceinte avant, la distance par rapport à la zone d'écoute doit être d'au moins 2,5-3m. Les enceintes doivent être légèrement orientées vers la zone d'écoute. Les MONITOR S 80 ATM peuvent également être utilisées comme enceintes arrière (système home-cinéma avec quatre canaux de hauteur Atmos, configuration 5.x.4). Le canal de hauteur est alors utilisé comme Rear High. Il faut toutefois veiller à ce que les enceintes puissent être positionnées nettement derrière la zone d'écoute (distance d'au moins 1-1,5 m). L'écartement entre les deux enceintes arrière doit correspondre à peu près à l'écartement entre les deux enceintes avant. Un positionnement possible est représenté dans l'illustration 2b.

RACCORDEMENT : L'enceinte possède deux terminaux de raccordement à l'arrière. Celui du bas est associé au haut-parleur principal, celui du haut au tweeter (illustration 3).

Attention : Le couvercle de protection du tweeter ne doit être retiré qu'à des fins de maintenance.

BRANCHEMENT A UN RECEPTEUR AV

Sur les figures 5 et 6, deux façons de brancher le récepteur AV sont représentées:

Figure 5: Récepteur AV sans sortie subwoofer Figure 6: Récepteur AV avec sortie subwoofer

COMMENT ÉVITER D'ENDOMMAGER VOS ENCEINTES

Toutes les enceintes MAGNAT sont conçues et construites pour fournir une reproduction sonore optimale lorsque les commandes de tonalité sont en position centrale – c'est-à-dire lorsque la sortie de l'amplificateur est „linéaire“. Si vous poussez les commandes de graves et d'aiguës trop loin, vous augmenterez la puissance fournie aux woofers et/ou aux tweeters; sous des niveaux élevés, ceci peut véritablement détruire les enceintes!

Si la puissance de sortie de votre amplificateur est bien plus importante que la puissance nominale que vos enceintes peuvent accepter, les crêtes de puissance soudaines peuvent les détruire. Même si ce n'est pas fréquent dans la réalité, rappelez-vous que ceci peut toujours se produire.

D'autre part, des amplificateurs dont la puissance de sortie est faible peuvent présenter un danger important pour vos enceintes à des volumes moyens. Ceci peut paraître étrange mais la raison est très simple : des amplificateurs de faible puissance sont bien plus rapidement surchargés que des amplificateurs puissants; cette surcharge provoque des distorsions mesurables et audibles, qui, pour vos enceintes, sont plus dangereuses que quoi que ce soit d'autre.

Dès que vous percevez une quelconque distorsion, baissez le volume immédiatement! Si vous aimez écouter de la musique à niveau élevé assurez-vous que votre amplificateur peut fournir au moins autant de puissance que puissance nominale de vos enceintes.

EN GÉNÉRAL ...

Les amplificateurs, les tuners et les lecteurs de CD peuvent tous produire des sons inaudibles parce que leur fréquence est très élevée – et ceci ne vaut pas que pour les produits bon marché. Si vos tweeters tombent en panne alors que vous ne les utilisez qu'à des volumes faibles ou moyens, faites vérifier votre installation par un technicien qualifié qui recherchera les signaux inaudibles dangereux.

SPECIFICATIONS TECHNIQUES

MONITOR S 80 ATM

Type : Enceinte bass reflex 2 voies coaxiales

	à 2 1⁄2 voies
Puissance nominale :	160 / 300 W 40 / 80 W
Impédance :	4 Ohm 4 Ohm
Bande passante :	26 – 38 000 Hz 60 – 28 000 Hz
Puissance recommandée en sortie de l'amplificateur:	30 – 300 W 15 – 80 W
Efficacité (2.8V/1 m) :	90 dB 87 dB
Dimensions (L x H x P) :	215 x 860 x 270 mm

MONITOR S 70 MONITOR S 30

Type : Enceinte bass reflex à 2 voies Enceinte bass reflex à 2 voies

Puissance nominale : 190 / 380 W 100 / 200 W

Impédance : 4 – 8 Ohm 4 – 8 Ohm

Bande passante : 19 – 38 000 Hz 34 – 38 000 Hz

Puissance recommandée

en sortie de l'amplificateur: 30 – 380 W 30 – 200 W

Efficacité (2.8V/1 m) : 91 dB 90 dB

Dimensions (L x H x P) : 215 x 960 x 310 mm 215 x 354 x 270 mm

MONITOR S 14 C

Type : Enceinte bass reflex 2 voies

à 2 ½ voies

Puissance nominale : 100 / 200 W 75 / 150 W

Impédance : 4 - 8 Ohm 4 - 8 Ohm

Bande passante : 38 – 38 000 Hz 40 – 32 000 Hz

Puissance recommandée

en sortie de l'amplificateur: 30 – 200 W 20 – 150 W

Efficacité (2.8V/1 m) : 90 dB 89 dB

Dimensions (L x H x P) : 700 x 150 x 190 mm 420 x 148 x 190 mm

MONITOR S 10 D

Type : 2 voies "dipôle" 2 voies Puissance nominale : 60 / 120 W 60 / 120 W

Impédance : 4 – 8 Ohm 4 – 8 Ohm

Bande passante : 42 – 32 000 Hz 42 – 32 000 Hz

Puissance recommandée

en sortie de l'amplificateur: 20 – 120 W 20 – 120 W

Efficacité (2.8V/1 m) : 88 dB 88 dB

Dimensions (L x H x P) : 149 x 250 x 130 mm 149 x 250 x 190 mm

Accessoires: Pieds en caoutchouc Pieds en caoutchouc

Sous toutes reserves de modifications techniques.

Geachte MAGNAT klant,

Vouz avez bien choisi et êtes le propriétaire heureux d'un produit MAGNAT. Les produits MAGNAT ont une excellente réputation pour leur bonne qualité. Pour cette raison, nous accordons 5 ans de garantie sur tous les produits MAGNAT.

Les appareils sont soumis pendant toutes les opérations de fabrications à des contrôles et vérifications constants. Si, pourtant, vous rencontrez des difficulés avec votre appareil MAGNAT veuillez tenir compte de ce qui suit:

1. La garantie débute avec l'achat de l'appareil et est valable uniquement pour le premier propriétaire.

2. Pendant la période de garantie nous réparons les dommages provenant des défauts de matériel ou de fabrication et nous procédons, à notre guise, à l'échange ou à la réparation des pièces défectueuses.

3. Aucune réparation impropre ne doit avoir été effectuée à l'appareil.

4. Lors d'une demande de garantie, veuillez vous adresser en premier lieu à votre distributeur. Si ce dernier décide que l'appareil doit nous être retourné, veuillez tenir compte que: • l'appareil soit expédié dans son ermballage d'origine, • la carte de contrôle dûment remplie soit jointe, • le bon d'achat soit joint.

5. Ne sont pas compris dans la garantie: • Matériel d'éclairage • Pièces d'usure • Avaries de transport, visibles ou non (de telles réclamations doivent être faites immédiatement auprès du transporteur, du chermin de fer ou de la poste). • Des rayures sur le boîtier, pièces métalliques, couvercles etc. (ces dommages doivent être signalés directement à votre distributeur dans les trois jours suivant l'achat). • Dommages résultant d'un raccordement incorrect, maniement incorrect (voir instructions de service), surcharge ou application de force extérieure. • Appareils réparés non conformément ou modifiés et qui ont été ouverts par une personne autre que nous. • Dommages ultérieurs à d'autres appareils. • Remboursement des frais à des tiers ayant effectué les réparations sans notre accord préalable.
