MANUALE UTENTE Interior IC 82 MAGNAT

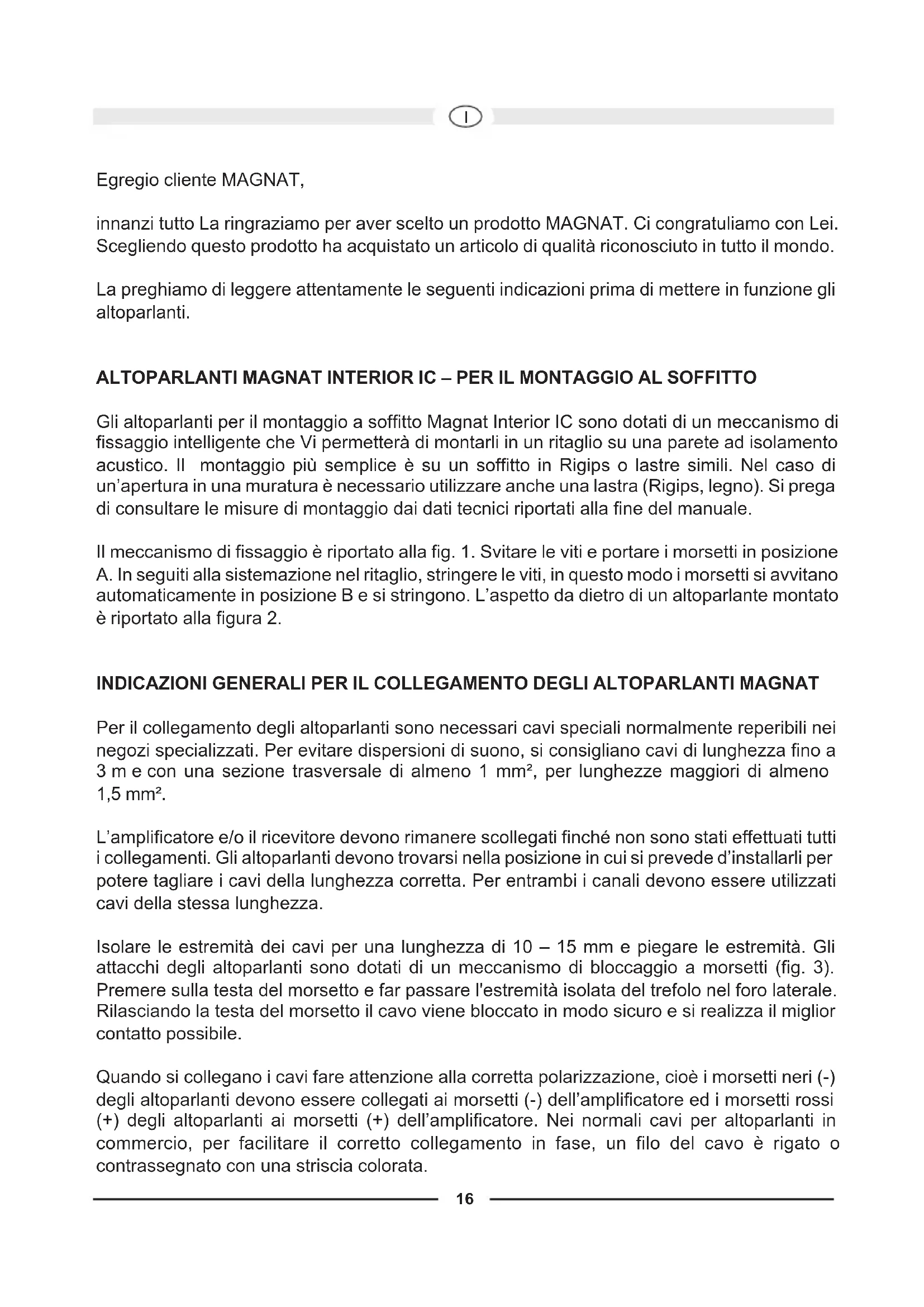

Egregio cliente MAGNAT, innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo. La preghiamo di leggere attentamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti. ALTOPARLANTI MAGNAT INTERIOR IC – PER IL MONTAGGIO AL SOFFITTO Gli altoparlanti per il montaggio a soffitto Magnat Interior IC sono dotati di un meccanismo di fissaggio intelligente che Vi permetterà di montarli in un ritaglio su una parete ad isolamento acustico. Il montaggio più semplice è su un soffitto in Rigips o lastre simili. Nel caso di un’apertura in una muratura è necessario utilizzare anche una lastra (Rigips, legno). Si prega di consultare le misure di montaggio dai dati tecnici riportati alla fine del manuale. Il meccanismo di fissaggio è riportato alla fig. 1. Svitare le viti e portare i morsetti in posizione A. In seguiti alla sistemazione nel ritaglio, stringere le viti, in questo modo i morsetti si avvitano automaticamente in posizione B e si stringono. L’aspetto da dietro di un altoparlante montato è riportato alla figura 2. INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI MAGNAT Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozi specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 1 mm², per lunghezze maggiori di almeno 1,5 mm². L’amplificatore e/o il ricevitore devono rimanere scollegati finché non sono stati effettuati tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si prevede d’installarli per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza. Isolare le estremità dei cavi per una lunghezza di 10 – 15 mm e piegare le estremità. Gli attacchi degli altoparlanti sono dotati di un meccanismo di bloccaggio a morsetti (fig. 3). Premere sulla testa del morsetto e far passare l'estremità isolata del trefolo nel foro laterale. Rilasciando la testa del morsetto il cavo viene bloccato in modo sicuro e si realizza il miglior contatto possibile. Quando si collegano i cavi fare attenzione alla corretta polarizzazione, cioè i morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell’amplificatore ed i morsetti rossi (+) degli altoparlanti ai morsetti (+) dell’amplificatore. Nei normali cavi per altoparlanti in commercio, per facilitare il corretto collegamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata.17

Controllare ancora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe estremamente pericoloso per l’amplificatore collegato.

COLLEGAMENTO AD UN AMPLIFICATORE STEREO

Nella figura 4 è illustrato il collegamento di un altoparlante collegato ad un subwoofer (opzione) ad un amplificatore stereo. REGOLAZIONE DEL TWEETER (INTERIOR IC 62 E IC 82) Gli altoparlanti Magnat Interior IC sono realizzati per essere utilizzati anche come altoparlanti surround. In questo caso è necessario che l’interruttore venga spostato sullo scambio di frequenza da „Norm.“ a „Surr.“ (figura 5). Nella modalità operativa "Normal" è possibile diffondere in modo mirato verso una parte dell’ambiente. Nella modalità operativa „Surround“ viene realizzato un quadro sonoro diffuso.

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti MAGNAT si ottiene con i regolatori in posizione centrale, cioè con una riproduzione lineare dell’amplificatore. Se i regolatori sono stati spostati di molto, viene trasmessa maggiore energia ai tweeter e/o ai woofer provocando la loro distruzione se si utilizza un volume alto. Se si possiede un amplificatore con una potenza d’uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alti possono provocare la distruzione degli altoparlanti, il che però accade molto raramente. Tuttavia amplificatori con una bassa potenza d’uscita possono diventare pericolosi per le casse già con volumi medi, perché possono essere sovraccaricati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti. Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l’amplificatore abbia almeno una potenza d’uscita accettabile per le casse.18

IN GENERALE ... gli amplificatori, i sintonizzatori ed i lettori CD/DVD, non solo quelli economici, possono generare oscillazioni non udibili, ad alta frequenza. Qualora i tweeter non funzionassero a volume basso o medio, fare controllare l’impianto ad un tecnico. DATI TECNICI Interior IC 82 Interior IC 62 Potenza max.: 100 / 180 Watt 75 / 140 Watt Impedenza: 4 – 8 Ohm 4 – 8 Ohm Frequenza di taglio: 3500 Hz 3500 Hz Gamma di frequenze: 32 – 35 000 Hz 35 – 35 000 Hz Potenza amplificatore consigliata: 20 – 180 Watt 20 – 140 Watt Rendimento (1 Watt/1 m): 91 dB 90 dB Dimensioni esterne Ø: 272 mm 228 mm Ritaglio foro Ø: 238 mm 195 mm Profondità di montaggio: 100 mm 80 mm Interior IC 61 Potenza max.: 55 / 100 Watt Impedenza: 4 – 8 Ohm Frequenza di taglio: 3500 Hz Gamma di frequenze: 40 – 28 000 Hz Potenza amplificatore consigliata: 20 – 100 Watt Rendimento (1 Watt/1 m): 88 dB Dimensioni esterne Ø: 228 mm Ritaglio foro Ø: 195 mm Profondità di montaggio: 72 mm19
