MANUALE UTENTE Bulldog 7 MAGNAT

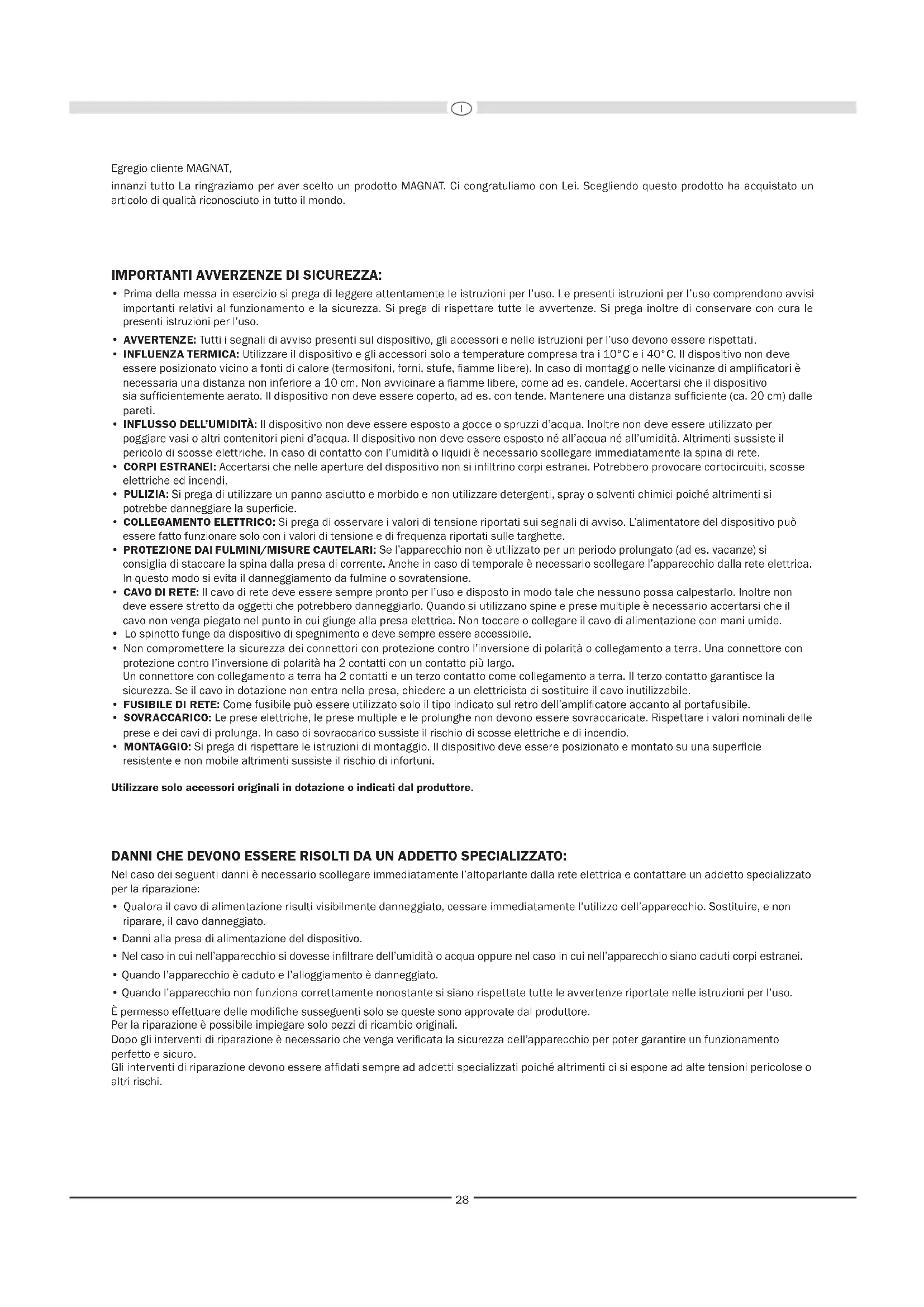

Awertenze importanti per l'installazione / certificato di garanzia

innanzi tuto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo questo prodotto ha acquistato un articolo di qualità riconosciutto in tutto il mondo.

IMPORTANT AVVERZENZE DI SICUREZZA:

• Prima della messa in esercizio si prega di leggere attendente le istruzioni per l'uso. Le presenti istruzioni per l'uso comprendono avvisi importanti relativi al funzionamento e la sicurezza. Si prega di rispetto delle avventenze. Si prega inoltre di conservare con cura le presenti istruzioni per l'uso.
• AVVERENZE: Tutti i segnali di avviso presenti sul dispositivo, gli accessori e nelle istruzioni per l'uso devono essere rispetto.
• INFLUENZA TERMICA: Utilizzare il dispositivo e gli accessori sono a temperature compresa tra i 10^ e i 40^ . Il dispositivo non deve essere posizionato vicino a fonti di calore (termosifoni, forn, stufe, fiamme libere). In caso di montaggio nelle vicinanze di amplificatori è necessaria una distance non inferiore a 10 cm. Non avvincare a fiamme libere, come ad es. candele. Accertarsi che il dispositivo sia sufficientemente aerato. Il dispositivo non deve essere coperto, ad es. con tende. Mantenere una distance sufficiente (ca. 20 cm) dalletare.
  INFLUSSO DELL'UMIDITA: Il dispositorio non deve essere esesto a gocce o spruzzi d'acqua. Inoltre non deve essere utilizzato per poggiare vasi o altri contentitori pieni d'acqua. Il dispositorio non deve essere esesto ne all'acqua ne all'umidita. Altrimenti sussiste il pericolo di scosse elettriche. In caso di contatto con l'umidita o liquidi è necessario scollegare immediamente la spina di rete.
  CORPI ESTRANEi: Accertarsi che nelle aperture del dispositivo non si infiltrino corpi estranei. Potrebbero provocare cortocircuiti, scosse elettriche ed incendi.
  PULIZIA: Si prega di utilizzato un panno asciutto e morbido e non utilizzato detergenti, spray o solventi chimici poiché altrimenti si potrebbe danneggiare la superficie.
  COLLEGAMENTO ELETTRICO: Si prega di osservare i valori di tensione riportati sui segnali di avviso. L'alimentatore del dispositivo cui estere fatto funzionare solo con i valori di tensione e di frequenza riportati sulle targhette.
  PROTEZIONE DAI FULMINI/MISURE CAUTELARI: Se l'apparecchio non è utilizzato per un periodo prolongato (ad es. vacanze) si consiglia di staccare la spina nella presa di corrente. Anche in caso di temporale è necessario scollegare l'apparecchio alla rete elettrica. In quello modo si evita il danneggiamento da fulmine o sovratensione.
• CAVO DI RETE: Il cavo di rete deve essere sempre pronto per l'uso e disposto in modo tale che nessuno possa calpesterarlo. Inoltre non deve essere stretto da oggetti che potrebbero danneggiarlo. Quando si utilizzato spine e prese multiple è necessario accertarsi che il cavo non venga piegato nel punto in cui giunge alla presa elettrica. Non toccare o collegare il cavo di alimentazione con mani umide.
• Lo spinotto funge da dispositivo di spegnimento e deve sempre essere accessibile.
  Non compromettere la sicurezza dei connettori con protezione contro l'inversione di polarità o collegamento a terra. Una connetore con protezione contro l'inversione di polarità ha 2 contatti con un contatto più large. Un connetore con collegamento a terra ha 2 contatti e un terzo contatto come collegamento a terra. Il terzo contatto garantisce la sicurezza. Se il cavo in dotazione non entra nella presa, chiedere a un elettricista di sostituire il cavo inutilizzabile.
  FUSIBILE DI RETE: Come fusibile puo essere utilizzato solo il tipo indicato sul retro dell'amplificatore accanto al portafusibile.
  SOVRACCARIO: Le prese elettriche, le prese multiple e le prolonghe non devono essere sovraccaricate. Rispettare i valori nominali delle prese e dei cavi di prolunga. In caso di sovraccarico sussiste il rischio di scosse elettriche e di incendio.
• MONTAGGIO: Si prega di rispetto le istruzioni di montaggio. Il disposito deve essere posizionato e montato su una superficie resistente e non mobile altrimenti sussiste il rischio di infortuni.

Utilizzare solo accessori originali in dotazione o indicati dal produttore.

DANNI CHE DEVONO ESSERE RISOLTI DA UN ADDETTO SPECIALIZZATO:

Nel caso dei segunti danni è necessario scollegare immediatamente l'altoparlante alla rete elettrica e contattare un addetto specializzato per la riparazione:

• Qualora il cavo di alimentazione risulti visibilmente danneggiato, cessare immediatamente l'utilizzo dell'apparecchio. Sostituire, e non riparare, il cavo danneggiato.
  Danni alla presa di alimentazione del dispositivo.
• Nel caso in cui nell'apparecchio si dovesse infiltrare dell'umidità o acqua oppure nel caso in cui nell'apparecchio siano caduti corpi estranei.
• Quando l'apparecchio è caduto e l'alloggiamento è danneggiato.
  Quando l'apparecchio non funziona correttamente nonostante si siano rispettate tutte le avventenze riportate nelle istruzioni per l'uso.

E permesso effettuare delle modifiche susseguenti solo se queste sono approvate dal produttore.

Per la riparazione è possibile impiegare solo pezzi di ricambio originali.

Dopo gli interventi di riparazione è necessario che venga verificata la sicurezza dell'apparecchio per poter garantire un funzionamento perfetto e sicuro.

Gli interventi di riparazione devono essere affidiati sempre ad addetti specializzati poiché altrimenti ci si espone ad alte tensioni pericolose o alltri rischi.

Qesto triangolo con il simbolo del fulmine avvisa l'utente che all'interno dell'apparecchio sono presenti tensioni elevate che possono provocare scariche elettriche pericolose.

Il triangolo con punto esclamativo indica all'utente dell'apparecchio che nel manuale d'uso compreso nella fornitura sono presenti avvertenze importanti (di riparazione) che devono essere assolutamente rispetto.

Attenzione! Non apriere!

ATTENZIONE: Per evitare scosse elettriche non è consentito après l'alloggamento degli altoparanti/ alimentatore ne rimuovere le copertura. All'utente non è consentito effettuare alcun intervento di riparazione. Gli interventi di riparazione possono essere eseguiti solo da tecnici qualiificati! Non utilizzato alcuna presa elettrica o prolunga che non possa essere inserita completamente nell'apparecchio.

AVVERTENZE PER LO SMALTIMENTO

Secondo quanto prescritto alla direttiva europea 2012/19/EU e necessario che tutti i dispositivi elettrici e elettronici vengano smaltiti separamente dai centri di raccolta preposti. Si prega di rispetto le regolamentazioni locali e smaltire i dispositivi usati non insieme ai normali rifiuti domestici.

SMALTIMENTO DI BATTERIE E ACCUMULATORI

Le batterie e gli accumulatorati esausi sono considerati rifiuti speciali e non rifiuti domestici, pertanto devono essere smaltiti secondo le prescrizioni in vigore. Conferire solo batterie e accumulatorati scarichi!

DICHIARAZIONE DI CONFORMITA

Con la presente la ditta Magnat Audio-Produkte GmbH dichiarare che l'apparecchio Bulldog 7 è conforme ai requisiti di base e alle altre prescrizioni rilevanti della Direttiva 2014/53/EU. La dichiarazione di conformità è disponibile al site www.magnat.de nell'area download dell'apparecchio.

USO CONFORME ALLE DISPOSIZIONI

Questo apparecchio è studiato esclusivamente per l'utilizzo domestico.

CONTENO:

(1) Bulldog 7 (altoparlante attivo)
(2) Cavo di rete

Set di rotelle per il trasporto con accessori di montaggio:

(3) 2 rotelle per il trasporto
(4) 2 rotelle per il trasporto con freno integrato
(5) 4 rondelle
(6) 4 rondelle di sicurezza
(7) 1 chiave per il montaggio
(8) 1 cacciavite

(9) Istruzioni per l'uso (incl. certificato di garanzia)

(2)

(3)(4)

(5) (6)

(8)

DISIMBALLAGGIO DELL'ALTOPARLANTE

Sipregadidisimballare concautela'altoparlanteegliaccessoriediverificareil contentutodelcartoneorigineconsultandola listeprecendente risportata. In caso di un danno dovuto al trasporto si prega di contattare il proprio fornitore. Conservare accuramente il materiale di imballaggio. La confezione originale consente un trasporto simplice in caso di traslco successivo o di assistenza.

COLLOCAZIONE DELL'ALTOPARLANTE

L'altoparlante deve essere posizionato su una superficie dritta e stabile.
L'ambiente deve essere pulito e asciutto.
All'esterno,utilizzare solo in assenza di maltempo.
Assicurarsi che i cavi di collegamento vengano installati in modo sicuro.
- Evitare di esporre l'apparecchio alla luce diretta del sole o a fonti di calorie.
Non pogiare oggetti sull'altoparlante, soprattutto contentori contenti liquidi.
- Azionare l'altoparlante preferibilmente da una postazione dietro all'apparecchio.
- Per trasportare il Bulldog 7 utilizzare esclusivamente le maniglie laterali.

Notabene:

Se l'altoparlante viene trasportato da un ambiente freddo a uno caldo, al suo interno cui formarsi della condensa. In tal caso attendere almeno 2 ore prima di mettere in funzione l'altoparlante.

MONTAGGIO DELLE ROTELLE DI TRASPORTO FORNITE IN DOTAZIONE

Nella parte inferiore della cassa sono montati quattro piedini di gomma che attutiscono la risonanza. Per facilitare il trasporto dell'altoparlante è possiblo montare ancile apposite rotelle fornite in dotazione (3, 4). Due di queste rotelle sono dotate di freno integrato (4). Azionare sempre il freno (leva abbassata) e rilasciarlo solo in caso di trasporto.

Appoggiare delicatamente il Bulldog 7 (1) sul lato.
Rimuovere i quattro piedini di gomma svitando le viti di fissaggio con l'aiuto del cacciavite (8).
Per ogni rotella (3, 4), inserire innanzitutto una rondella di sicurezza (6) e poi una rondella (5) nel perno filettato e avvitare le rotelle (3, 4) nei quattro fori delle viti. Le rotelle con il freno integrato (4) vanno montate diaetro.
Stringere le rotelle (3, 4) sul dato esagonale (all'estremita superiore del perno filettato) con la chiave di montaggio (7).

ELEMENTI DI COMANDO E ATTACCHI PARTE POSTERIORE

Tasto dl accensione, tasto dl rlicarla, presa dl rete

110-240V~50/60Hz
FUSE: T 3.15 AL / 250V
POWER CONSUMPTION: 200W

Inserire il cavo di rete in dotazione alla presa di rete.

Utilizzare i pulsanti POWER e CHARGE per selezionare la modalità di funzionamento.

POWER CHARGE	Cavo di rete collegato
OFF OFF - II dispositivo è spento, la batteria non viene caricata
ON OFF no II dispositivo è accesso, alimentazione con batteria
ON OFF sì II dispositivo è accesso, alimentazione di rete
ON ON no II dispositivo è accesso, alimentazione con batteria, la batteria non viene ricaricata
ON ON sì II dispositivo è accesso, alimentazione di rete, la batteria viene ricaricata
OFF ON no II dispositivo è spento, la batteria non viene caricata
OFF ON sì II dispositivo è spento, la batteria viene caricata

ATTENZIONE:

L'apparecchio dovreble sempre essere utilizzato con la batteria montata e collegata. Se è necessario utilizzato l'apparecchio sono Batteria, tutti e due i tasti (POWER e CHARGE) devono essere posizionati su ON.

Nota:

Si consiglia di ricaricare la batteria regolarmente,anche se l'apparecchio non viene utilizzato (una volta al mese).In quello modo si augmenta la durata di vita della batteria. La batteria viene fornita con una carica solo parziale. Caricare complemente la batteria prima diutilizzarla per la prima volta.

Collegamentl audio

Ingresso audio per canale 1 (channel 1):

Al canale 1 vuo essere collegata una sorgente audio mono (microfono o chitarra).

A tale scopo é disponible una presa combinata XLR - jack da 6,3 mm

Ingresso audio per canale 2 (channel 2):

Al canale 2 può essere collegata una sorgente audio stereo.

Sono disponibili due prese RCA, due prese XLR e due prese jack da 6,3 mm.

Attraversoqueste prese èpossible collegare due Bulldog 7tra loro.

Si veda tale scopo il capitolo Modalità PRIMARY/SECONDARY (pagina 34).

Controllo di ricarica della batteria

CHARGE

CHARGING

FULL

LOW

66%

100%

BATTERY LEVEL

RECHARGEABLE BATTERY INSIDE.

CHARGE THE BATTERY EVERY 30 DAYS EVEN IF NOT USED.

LED CHARGING:

Acceso rosso, quando la batteria é in carica.

LED FULL:

Acceso verde, quando la batteria è Completely carica.

LED BATTERY LEVEL:

Indica il livello di carica della batteria (100%/66%/33%).

Se si accende il LED rosso (LOW) la batteria è quasi scarica

e l'apparecchio si spegnerà a breve per evitare che la batteria si scarichi completeness.

ELEMENTI DI COMANDO E ATTACCHI PARTE POSTERIORE

L'altoparlante attivo Bulldog 7 dispone di un mixer con tre canali d'ingresso regolabili separatamente.

CHANNEL 1

Canale mixer 1 (channel 1):

Questo canale è adatto alle sorgenti audio mono quali microfono o chitarra. A tale scopo sulla parte posteriore è presente una presa d'ingresso (cfr. pagina 31).

CLIP LED (indicatore di sovramodulazione):

Il LED rosso si accende in caso di sovrmodulazione del canale. Ridurre il volume (VOLUME) o modificare la regolazione del suono (ridurre bassi e alte con la manopola BASS e TREBLE).

MIC/GUITAR:

Questo interrupto permette di selezionare la sensibilità d'ingresso di microfono o chitarra.

BASS, TREBLE:

Questa manopola permette di impostare i bassi e gli alto del canale 1 nel range +/-8dB.

VOLUME:

Questa manopola consente di impostare il volume del canale 1.

CHANNEL 2

Canale mixer 2 (channel 2):

Questo canale è indicato per sorgenti audio stereo. É possibile collegarvi ad es.lettori CD, sintonizzatore, bianchi di missaggio o strumenti quali piani elettrici o tastiere. A tale scopo sulla parte posteriore sono presenti alcune prese d'ingresso (cfr. pagina 31).

CLIP LED (indicatore di sovramodulazione):

II LED rosso si accende in caso di sovramodulazione del canale. Ridurre il volume (VOLUME) o modificare la regolazione del suono (ridurre bassi e alte con la manopola BASS e TREBLE).

LINE/INST:

Questa manopola permette di selezionare la sensibilità d'ingresso delle sorgenti audio con livello di linea (ad es.lettore CD) o strumenti elettronici (ad es.tastiera).

BASS, TREBLE:

Questa manopola permette di impostare i bassi e gli alto del canale 2 nel range +/-8dB.

VOLUME:

Questa manopola consente di impostare il volume del canale 2.

Canale mixer 3 (channel 3):

Questo canale più essere associato a una sorgente Bluetooth oppure collegato a un dispositivo audio mobile mediante un cavo stereo con jack da 3,5 mm (presa d'ingresso AUX IN).

CLIP LED (indicatore di sovramodulazione):

Il LED rosso si accende in caso di sovramodulazione del canale. Ridurre il volume (VOLUME) o modificare la regolazione del suono (ridurre bassi e alte con la manopola BASS e TREBLE).

BT/AUX:

Questo interruptore serve a selezionare I'ingresso Bluetooth o I'ingresso AUX.

BASS, TREBLE:

Questa manopola permette di impostare i bassi e gli alti del canale 3 nel range +/-8dB.

VOLUME:

Questa manopola consente di impostare il volume del canale 3.

Associazione Bluetooth:

• Posizonare l'interruttoe su BT.
  L'altoparlante attiva automaticamente la modalita. Pairing e il LED blu (PAIRING) inizia a lampeggiare. In caso contrario premere brevamente il tasto BT PAIR.
• Selezionale ora la modalità Bluetooth nell'apparecchio sorgente. L'altoparlante verrà visualizzato nella lista dei dispositivi Bluetooth come "Magnat Bulldog 7". Qualora non comparisse nella lista, attivare manually la ricerca dei dispositivi Bluetooth dall'apparecchio sorgente e assicurarsi che l'altoparlante sia in modalità Pairing.
• Una volta associati i due dispositivi, il LED blu (PAIRING) restera acceso.
  Il collegamento Bluetooth vuo essere successiva-mente interrotto premendo il tasting BT PAIR.
• Nel caso in cui fosse gli stato impostato un collegamento a una sorgente Bluetooth in precedenza, l'apparecchio cerccherà automaticamente di collegarsi a quel dispositorio. Potrebbe anche risultare necessario confirmare manually la riconnessione alla sorgente.

FADER (regolatore di diffusione):

Questo regolatore permette di selezionare la diffusione tra canale 1/2 e canale 3. In posizione sinistra viene indirizzato al canale master solo il segnale del canale 1 e 2 (a seconda dell'impostazione del volume del rispettovo canale), in posizione destra solo il segnale del canale 3. Nella gamma intermedia c'è un continuo mescolamento dei canali.

Canale master:

Il segnale audio del mixer a 3 canali viene indirizzato al canale master. Le impostazioni e funzioni disponibili sono le seguenti:

LIMIT/ON LED (indicatore di sovramodulazione):

Il LED rosso si accende in caso di sovramodulazione degli stadi finali. Ridurre il volume (MASTER) o modificare la regolazione del suono (ridurre bassi, medi e alto con la manopola BASS, MID e TREBLE).

CH1+CH2+CH3 IN/SECONDARY IN:

Questo interruptatore permette di selezionare la normale modalità di funzionamento (CH1+CH2+CH3 IN) o la modalità PRIMARY/SECONDARY. Se si sta utilizzando un solo Bulldog 7, quello interruptatore deve essere posizionato su CH1+CH2+CH3 IN. Il collegamento di un secondo Bulldog 7 è descritto al capitolo Modalità PRIMARY/SECONDARY a pagina 34.

BASS, MID, TREBLE:

Queste manopole permettono di impostare i bassi, i medi e gli alto del canale master nel range +/-8dB.

MASTER:

Questa manopola permette di impostare il volume d'uscita complessivo.

Monitor:

Il Bulldog 7 dispone di una funzione monitor. Il segnale audio di agli singolo canale mixer può essere ascoltato in anticipo con una cuffia.

USB-CHARGE: Presa di carica USB. Tramite esta presa è possibile ricaricare dispositivi mobili esterni, come smartphone o tablet (5V / max. 2A).

CH1/CH2/CH3: Questo interruptore permette di selezionare uno dei tre canali da ascoltareattraverso le cuffie.

HEADPHONES: Presa per collegare le cuffie.

VOLUME: Questa manopola consente di impostare il volume dell'uscita per cuffie.

SOSTITUZIONE DELLA BATTERIA

La batteria è integrata in uno scomparto sul retro dell'altoparlante.

In caso di sostituzione procedere come segue:

• Rimuovere il coperchio della batteria svitando le quattro viti a testa zigrinata.
• Estrarre con cautela la batteria e staccare il connettore del cavo liberando il meccanismo di chiusura.
  Per insere la batteria seguire la procedura al contrario.

MODALITA PRIMARY/SECONDARY - COLLEGAMENTO DI UN SECONDO BULLDOG 7

Per la sonorizzazione di stanze più grande è possibile collegare un secondo Bulldog 7.

Un Bulldog 7 é configurato come altoparlante principale (primary), il secondo come altoparlante secondario.

Tutte le sorgenti audio, compreso il Bluetooth, sono collegate o associate all'altoparlante principale. Anche tutte le impostazioni del mixer e del canale master vengono eseguite solo sull'altoparlante principale.

L'altoparlante secondario è collegatotramite un cavo XLR nel modo seguente.

Altoparlante principale Altoparlante secondarlo

Il selettore del canale principale devese essere impostato su CH1+CH2+CH3 IN per l'altoparlante principale e su SECONDARY IN per l'altoparlante secondario. Il pannello di comando dell'altoparlante secondario viene quindi disattivato e l'altoparlante riproduce lo stesso segnale audio allo stesso volume dell'altoparlante principale.

Note: La coproduzione audio avviene in formato mono su entrambi i Bulldog 7.

ATTENZIONE: Il certificato di omologazione decade in caso di intervento nell'altoparlante o negli accessori. Per il funzionamento è necessario utilizzato gli accessori forniti in dotazione. Gli accessori supplementari devono essere previsti per lo scopo d'impiego e funzionare correttamente.

DATI TECNICI

BULLDOG7

Configurazione: Bassreflex 2,5 vie, attivo

Dotazione altoparlante: 2 altoparlanti per basse frequenze da 250 mm

1 tweetera trombada 35 mm

Potenza di uscita (RMS/max.): 260 / 520 Watt

Gamma di frequenza: 38 - 24.000 Hz

Frequenza di transizione: 100 Hz / 4500 Hz

Batteria:

Li-Ion, 18 V / 5.2 Ah / 94 Wh

Durata battery:

Durata della batteria con volume massimo 4 ore

Durata battery: 6 ore

Durata massima con alimentazione a batteria fina a 16 ore

Pressione acustica: fina a 126 dB

Bluetooth Versione 5.0

Frequenza di funzionamento: 2402 - 2480 MHz

Potenza massima emessa (EN 4 dBm

62479):

Tensione di rete 100 - 240 V

Misure (LxHxP): 460 x 875 x 380 mm

Peso 35 kg

CON RIServa DI APPORTARE MODIFICHE TECNICHE
