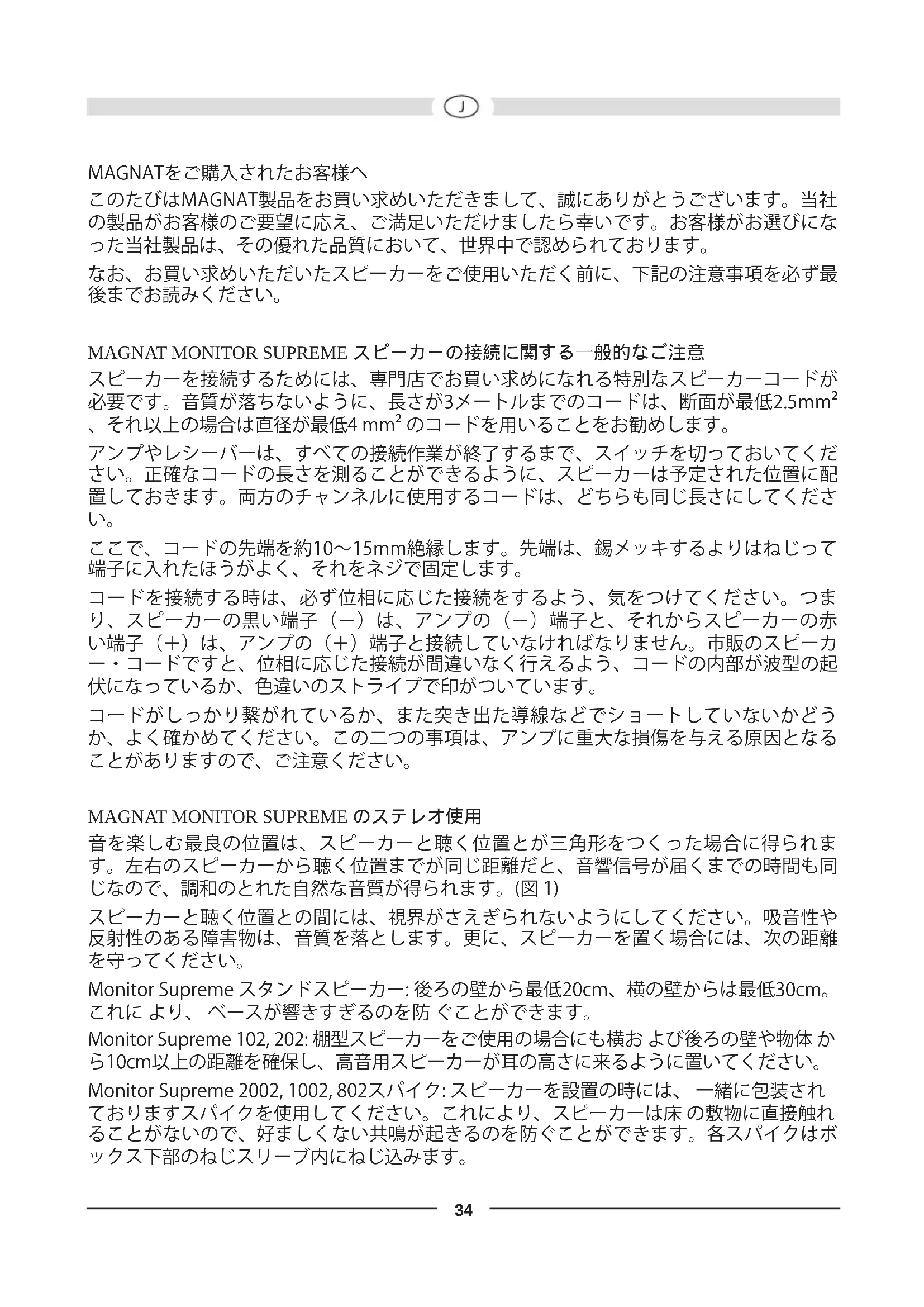

Monitor Supreme 102 Monitor Supreme Center 252 配置: 2 路 2 路 负荷: 60 / 120 瓦 75 / 150 瓦 阻抗:: 4 – 8 欧 4 – 8 欧 频率范围: 42 – 36 000 赫 40 – 34 000 赫 最佳放大功率: 20 – 110瓦 20 – 150 瓦 有效系数 (1 瓦/1米): 89 分贝 90 分贝 尺寸 (宽x高x长): 149 x 250 x 190 毫米 420 x 145 x 190 毫米 附件： 硬橡胶销钉 硬橡胶销钉 不排除作技术更改的可能34 MAGNATをご購入されたお客様へ このたびはMAGNAT製品をお買い求めいただきまして、誠にありがとうございます。当社 の製品がお客様のご要望に応え、ご満足いただけましたら幸いです。お客様がお選びにな った当社製品は、その優れた品質において、世界中で認められております。 なお、お買い求めいただいたスピーカーをご使用いただく前に、下記の注意事項を必ず最 後までお読みください。

MAGNAT MONITOR SUPREME スピーカーの接続に関する一般的なご注意

スピーカーを接続するためには、専門店でお買い求めになれる特別なスピーカーコードが 必要です。音質が落ちないように、長さが3メートルまでのコードは、断面が最低2.5mm² 、それ以上の場合は直径が最低4 mm² のコードを用いることをお勧めします。 アンプやレシーバーは、すべての接続作業が終了するまで、スイッチを切っておいてくだ さい。正確なコードの長さを測ることができるように、スピーカーは予定された位置に配 置しておきます。両方のチャンネルに使用するコードは、どちらも同じ長さにしてくださ

ここで、コードの先端を約10～15mm絶縁します。先端は、錫メッキするよりはねじって 端子に入れたほうがよく、それをネジで固定します。 コードを接続する時は、必ず位相に応じた接続をするよう、気をつけてください。つま り、スピーカーの黒い端子（－）は、アンプの（－）端子と、それからスピーカーの赤 い端子（＋）は、アンプの（＋）端子と接続していなければなりません。市販のスピーカ ー・コードですと、位相に応じた接続が間違いなく行えるよう、コードの内部が波型の起 伏になっているか、色違いのストライプで印がついています。 コードがしっかり繋がれているか、また突き出た導線などでショートしていないかどう か、よく確かめてください。この二つの事項は、アンプに重大な損傷を与える原因となる ことがありますので、ご注意ください。

MAGNAT MONITOR SUPREME のステレオ使用

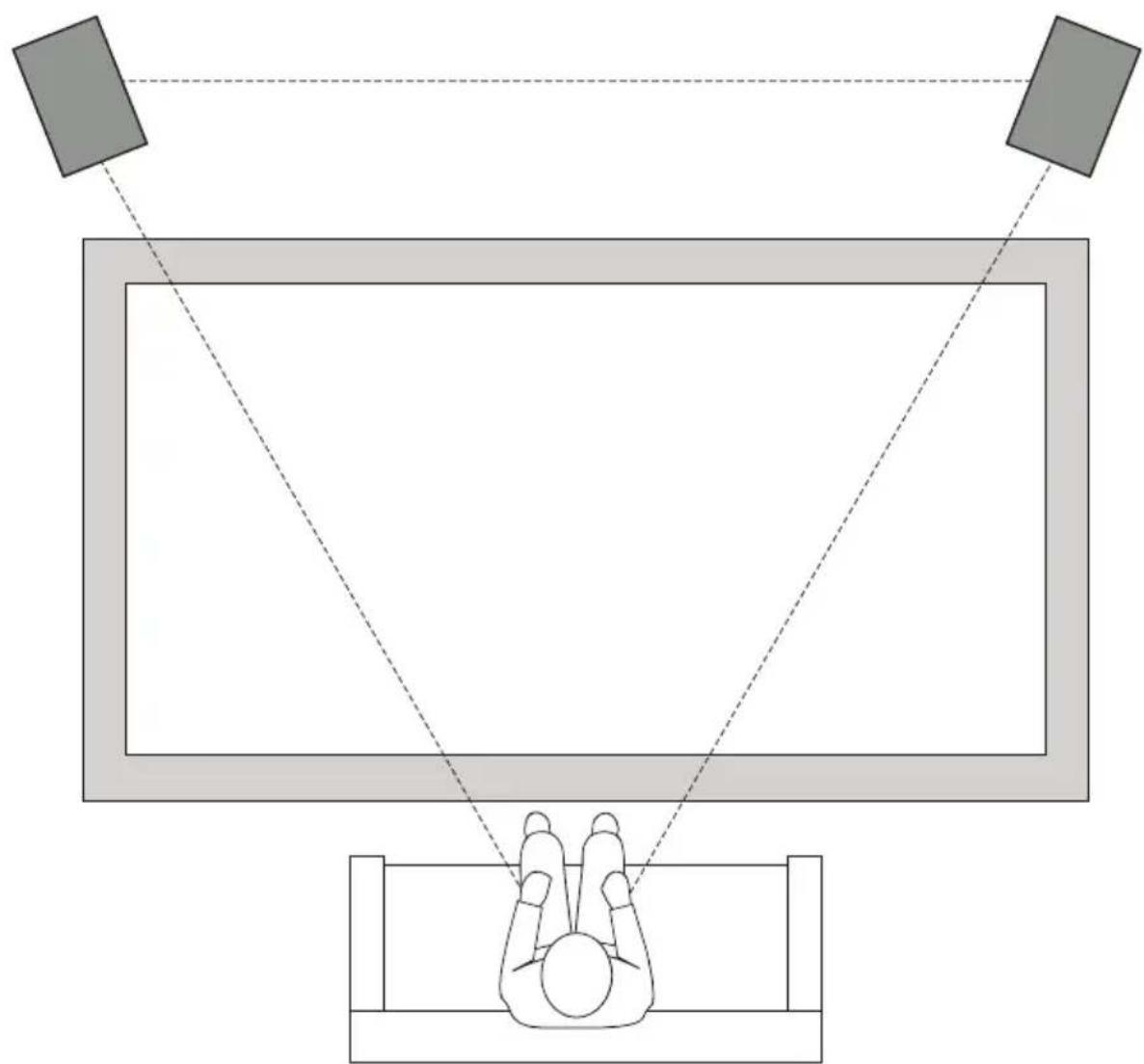

音を楽しむ最良の位置は、スピーカーと聴く位置とが三角形をつくった場合に得られま す。左右のスピーカーから聴く位置までが同じ距離だと、音響信号が届くまでの時間も同 じなので、調和のとれた自然な音質が得られます。(図 1) スピーカーと聴く位置との間には、視界がさえぎられないようにしてください。吸音性や 反射性のある障害物は、音質を落とします。更に、スピーカーを置く場合には、次の距離

Monitor Supreme スタンドスピーカー: 後ろの壁から最低20cm、横の壁からは最低30cm。 これに より、 ベースが響きすぎるのを防 ぐことができます。 Monitor Supreme 102, 202: 棚型スピーカーをご使用の場合にも横お よび後ろの壁や物体 か ら10cm以上の距離を確保し、高音用スピーカーが耳の高さに来るように置いてください。 Monitor Supreme 2002, 1002, 802スパイク: スピーカーを設置の時には、 一緒に包装され ておりますスパイクを使用してください。これにより、スピーカーは床 の敷物に直接触れ ることがないので、好ましくない共鳴が起きるのを防ぐことができます。各スパイクはボ ックス下部のねじスリーブ内にねじ込みます。35

MAGNAT MONITOR SUPREME をフロントあるいはリア・スピーカーとしてご使用の場合

フロント・スピーカーは、右と左にテレビからできるだけ同じ距離を置いて、耳の高さに 取り付けてください。リア（後部）・スピーカーの場合は、聞く位置の横か、できればそ の後ろに右と左に、耳の高さか、あるいはそれよりやや高く、取り付けます。(図 2) Monitor Supreme 102, 202: ＡＶレシーバーを配置する時には、フロント・チャンネル とリ ア・チャンネルの通過周波数を、できれば80Hzにしてください。その他は、前項の内容に

センタースピーカー、Monitor Supreme Center 252 は、その他のMonitor Supreme モ デル と外観も音響もぴったり合うよう、つくられています。このスピーカーは、テレビのすぐ 上か下に置いてください。その他については、前章の一般注意事項をご覧ください。

SUBWOOFER MAGNAT MONITOR SUPREME

Monitor Supreme シリーズのアクティブ・サブウーファーは、Monitor Supreme シリーズ の 各スピーカーと外観も音響もぴったり合うようつくられています。付属の別冊取扱い説

AVレシーバーへの接続 図3と4は、AVレシーバーへの接続バリエーションです。 図3：サブウーファー・アウトレットなしのAVレシーバー 図4：サブウーファー・アウトレット付きのAVレシーバー 修理を必要としないためのアドバイス MAGNATのスピーカーはすべて、トーンコントロールが中央のポジションに設定されてい る時、つまりアンプのリニア再生状態の場合には、最良の音質が出るように調整されてい ます。トーンコントロールのつまみを大きく回すと、低音および／または高温にかかるエ ネルギーが増加して、ボリュームが高い場合にはスピーカーが損傷することがあります。 ボックスの使用負荷よりもずっと高い出力パワーが出せるアンプをお持ちの場合は、音量 を無理に上げると、非常にまれではありますが、スピーカーが損傷する場合があります。 しかし、出力パワーがもっと弱いアンプの場合ですと、強力なアンプよりもずっと早くボ リュームが上がるので、中程度の音量でもボックスを損傷する恐れがあります。このよう なボリュームの上げ過ぎは明らかに測定可能で耳に聞き取れるひずみを起こし、スピーカ ーにとって致命的です。 したがって、ボリュームを調整の場合にはひずみにはくれぐれもご注意ください。そし て、ひずみが出た場合にはただちにボリュームを下げてください。大きい音量を好まれる 方は、アンプが、少なくともボックスが堪えられるだけの出力パワーに抑えるよう、ご注 意ください。36

アンプ、チューナー、およびＣＤプレイヤーは、低価格の製品に限らず、耳には聞こえな いような、高周波の振動を再生することがあります。お持ちの高音用スピーカーが低い、 または中程度のボリュームで音が出なくなることがございましたら、専門の技術者に点検 してもらってください。

Monitor Supreme 2002 Monitor Supreme 1002 機器構成： 3 ウェイ

負荷電力： 225 / 450 W 190 / 380 W インピーダンス： 4 – 8 Ohm 4 – 8 Ohm 周波数範囲： 18 – 40 000 Hz 19 – 40 000 Hz 推奨アンプ出力： 30 – 450 W 30 – 380 W 効率(1W/1m)： 93 dB 92 dB 寸法(WxHxD)： 267 x 1080 x 335 mm 215 x 950 x 313 mm 付属品： 硬ゴム製スパイク 硬ゴム製スパイク 金属製スパイク 金属製スパイク Monitor Supreme 802 Monitor Supreme 202 機器構成： 2 ½ ウェイ

負荷電力： 170 / 340 W 100 / 200 W インピーダンス： 4 – 8 Ohm 4 – 8 Ohm 周波数範囲： 22 – 40 000 Hz 34 – 40 000 Hz 推奨アンプ出力： 30 – 340 W 30 – 200 W 効率(1W/1m)： 92 dB 91 dB 寸法(WxHxD)： 215 x 850 x 273 mm 215 x 354 x 273 mm 付属品： 硬ゴム製スパイク 硬ゴム製スパイク
