Marca	Magnat
Modelo	Monitor Supreme 802
Tipo de producto	Altavoz bass reflex de 2 1/2 vías
Potencia nominal (RMS/pico)	170 W / 340 W
Impedancia	4 – 8 Ohmios
Ancho de banda	22 – 40 000 Hz
Potencia recomendada del amplificador	30 – 340 W
Eficiencia (1W/1m)	92 dB
Dimensiones (An x Al x Pr)	215 x 850 x 273 mm
Accesorios incluidos	Púas de goma dura, púas metálicas
Tipo de cableado	Bornes de tornillo; cable sección ≥2.5 mm² (<3m) o ≥4 mm² (>3m)
Distancia recomendada a la pared trasera	Al menos 20 cm
Distancia recomendada a las paredes laterales	Al menos 30 cm
Protección contra daños	Evitar distorsiones; usar un amplificador adecuado
Mantenimiento y limpieza	Limpiar con un paño suave seco; no usar productos abrasivos
Seguridad	Apagar el amplificador antes de conectar; verificar cortocircuitos
Garantía	5 años (condiciones según manual)

Preguntas frecuentes - Monitor Supreme 802 MAGNAT

¿Qué cable usar para conectar el altavoz Monitor Supreme 802?

Use un cable de altavoz de buena calidad. Para una longitud inferior a 3 m, sección mínima de 2.5 mm²; para más de 3 m, sección mínima de 4 mm². Pele el aislante de 10 a 15 mm y retuerza los hilos antes de insertarlos en los bornes.

¿Cómo conectar el altavoz para que esté en fase?

Conecte el borne positivo (+) del altavoz al borne positivo (+) del amplificador, y el borne negativo (-) al borne negativo (-). La mayoría de los cables tienen una marca (banda de color o nervadura) para identificar la polaridad.

¿Cuál es la distancia ideal respecto a las paredes para la Monitor Supreme 802?

Coloque el altavoz a al menos 20 cm de la pared trasera y al menos 30 cm de las paredes laterales para evitar un refuerzo excesivo de los graves.

¿Cómo evitar dañar el altavoz con un amplificador?

No lleve los ajustes de tono al máximo. Si escucha distorsión, baje el volumen inmediatamente. Asegúrese de que el amplificador entregue al menos la potencia nominal del altavoz (170 W RMS). Tenga cuidado con amplificadores de baja potencia que pueden saturarse rápidamente.

¿Puedo usar las púas incluidas?

Sí, las púas (goma dura o metálicas) se enroscan en los casquillos roscados debajo del altavoz. Aíslan el altavoz del suelo y reducen las resonancias.

¿Cómo integrar la Monitor Supreme 802 en un sistema de cine en casa?

Úsela como altavoz frontal o trasero. Para el canal central, asóciela al modelo Monitor Supreme Center 252. Para los graves, añada un subwoofer activo de la serie Monitor Supreme. Ajuste la frecuencia de corte a 80 Hz si es posible.

¿Cuál es la potencia de amplificador recomendada?

El amplificador debe proporcionar entre 30 y 340 W por canal. Para uso a alto nivel, elija un amplificador de al menos 170 W por canal (potencia nominal del altavoz).

¿Cómo limpiar el altavoz?

Limpie la carcasa con un paño suave y seco. No use nunca productos abrasivos, alcohol ni disolventes. Evite que la humedad penetre en el interior.

¿Qué hacer en caso de avería o defecto?

Contacte primero con su distribuidor. Si éste decide devolver el aparato, envíelo en su embalaje original con la tarjeta de garantía cumplimentada y el comprobante de compra. La garantía de 5 años cubre defectos de material y fabricación.

¿Puedo usar el altavoz con un amplificador de menos de 30 W?

No recomendado. Un amplificador de baja potencia puede saturarse rápidamente y dañar los altavoces debido a la distorsión. La potencia recomendada es de 30 a 340 W.

MANUAL DE USUARIO Monitor Supreme 802 MAGNAT

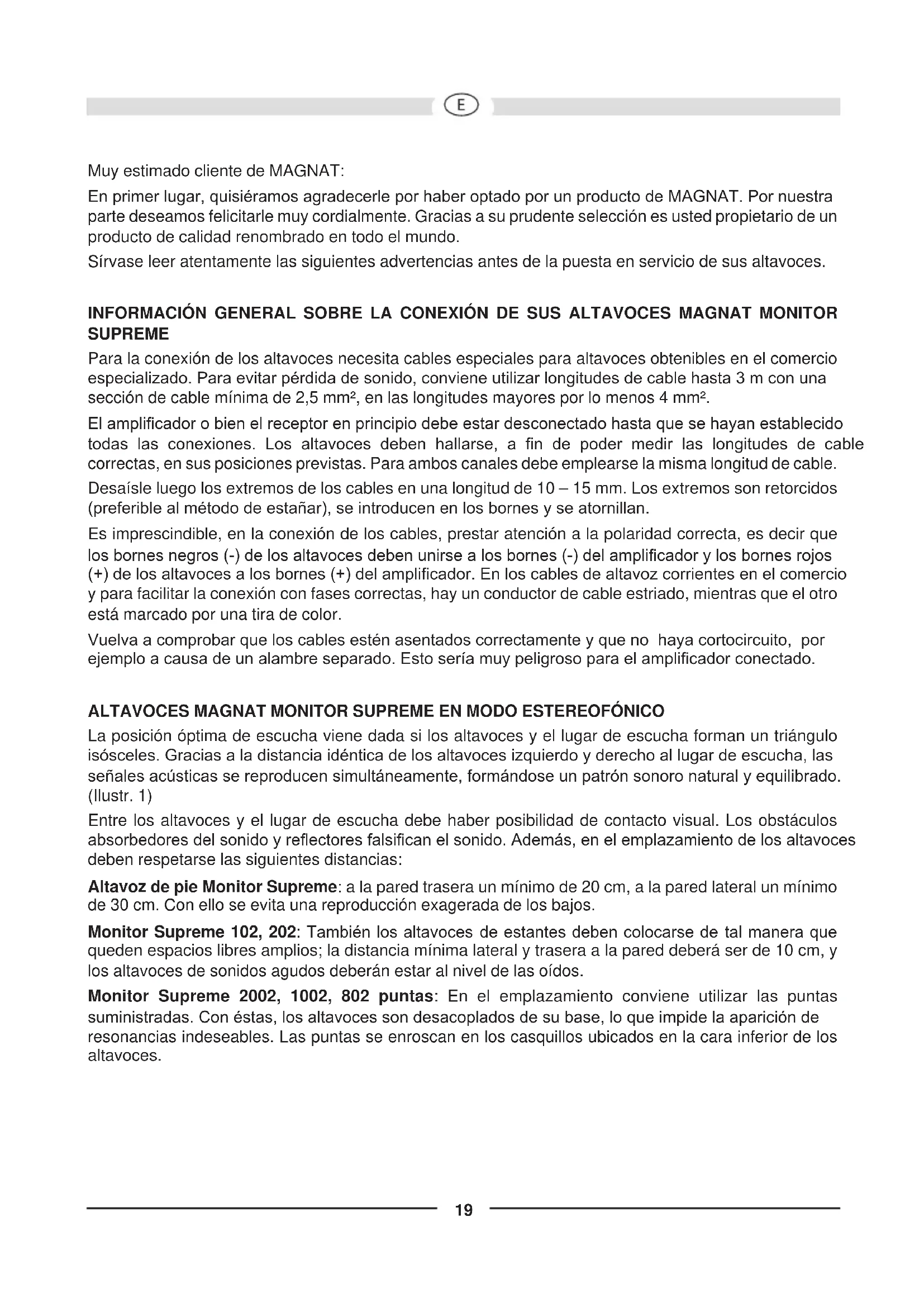

Muy estimado cliente de MAGNAT:

En primer lugar, quisiéramos agradecerle por haber optado por un producto de MAGNAT. Por nuestra parte deseamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo.

Sírvase leer atentamente las siguientes advertencias antes de la puesta en servicio de sus altavoces.

INFORMACIÓN GENERAL SOBRE LA CONEXIÓN DE SUS ALTAVOCES MAGNAT MONITOR SUPREME

Para la conexión de los altavoces necesita cables especiales para altavoces obtenibles en el comercio especializado. Para evitar pérdida de sonido, conviene utilizar longitudes de cable hasta 3 m con una sección de cable mínima de 2,5 mm², en las longitudes mayores por lo menos 4 mm².

El amplificador o bien el receptor en principio debe estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Para ambos canales debe emplearse la misma longitud de cable.

Desaísle luego los extremos de los cables en una longitud de 10 – 15 mm. Los extremos son retorcidos (preferible al método de estañar), se introducen en los bornes y se atornillan.

Es imprescindible, en la conexión de los cables, prestar atención a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el comercio y para facilitar la conexión con fases correctas, hay un conductor de cable estriado, mientras que el otro está marcado por una tira de color.

Vuelva a comprobar que los cables estén asentados correctamente y que no haya cortocircuito, por ejemplo a causa de un alambre separado. Esto sería muy peligroso para el amplificador conectado.

ALTAVOCES MAGNAT MONITOR SUPREME EN MODO ESTEREOFÓNICO

La posición óptima de escucha viene dada si los altavoces y el lugar de escucha forman un triángulo isósceles. Gracias a la distancia idéntica de los altavoces izquierdo y derecho al lugar de escucha, las señales acústicas se reproducen simultáneamente, formándose un patrón sonoro natural y equilibrado. (Ilustr. 1)

Entre los altavoces y el lugar de escucha debe haber posibilidad de contacto visual. Los obstáculos absorbedores del sonido y reflectores falsifican el sonido. Además, en el emplazamiento de los altavoces deben respetarse las siguientes distancias:

Altavoz de pie Monitor Supreme: a la pared trasera un mínimo de 20 cm, a la pared lateral un mínimo de 30 cm. Con ello se evita una reproducción exagerada de los bajos.

Monitor Supreme 102, 202: También los altavoces de estantes deben colocarse de tal manera que queden espacios libres amplios; la distancia mínima lateral y trasera a la pared deberá ser de 10 cm, y los altavoces de sonidos agudos deberán estar al nivel de las oídos.

Monitor Supreme 2002, 1002, 802 puntas: En el emplazamiento conviene utilizar las puntas suministradas. Con éstas, los altavoces son desacoplados de su base, lo que impide la aparición de resonancias indeseables. Las puntas se enroscan en los casquillos ubicados en la cara inferior de los altavoces.

ALTAVOCES MAGNAT MONITOR SUPREME COMO ALTAVOZ FRONTAL O TRASERO

Los altavoces frontales deberán colocarse a la derecha e izquierda de la televisión, a ser posible a la misma distancia de la misma y a la altura de los oídos. Los altavoces traseros deberán colocarse a la derecha e izquierda al lado o si es posible detrás del lugar de audición a la altura de los oídos o una altura algo superior. (Ilustr. 2)

Monitor Supreme 102, 202: en el ajuste del receptor AV, a ser posible deberá ponerse la frecuencia de transición de los canales frontales y traseros a unos 80 Hz. Por lo demás, deberán seguirse las recomendaciones del anterior capítulo.

MAGNAT MONITOR SUPREME CENTER 252

El altavoz central Monitor Supreme Center 252 armoniza de forma óptima tanto en lo referente a la óptica como a la acústica con los demás modelos Monitor Supreme. El altavoz se coloca justo encima o debajo del aparato de televisión. Por lo demás, siga también las indicaciones generales descritas en el anterior capítulo.

SUBWOOFER MAGNAT MONITOR SUPREME

Los subwoofer activos de la serie Monitor Supreme armonizan de forma óptima tanto en lo referente a la óptica como a la acústica con los altavoces de la serie Monitor Supreme. Siga las instrucciones de uso independientes que se adjuntan con este producto.

CONEXIÓN A UN RECEPTOR AV

En las ilustraciones 3 y 4 se muestran dos variantes de conexión al receptor AV.

Ilustr. 3: Receptor AV sin salida para subwoofer

Ilustr. 4: Receptor AV con salida para subwoofer

CONSEJOS PARA EVITAR REPARACIONES

Todos los altavoces de MAGNAT han sido adaptados para un sonido óptimo cuando los controladores del sonido se encuentran en su posición céntrica, es decir en la reproducción lineal del amplificador. En caso de controladores del sonido subidos a altos valores, habrá un suministro excesivo de energía al altavoz de sonidos bajos y/o al altavoz de sonidos agudos, lo que en caso de volúmenes altos puede inducir a su destrucción.

Si posee un amplificador con una potencia de salida muy superior de la resistencia indicada en los altavoces, los volúmenes excesivos pueden inducir a la destrucción de los altavoces (lo que suele ocurrir raras veces).

Sin embargo, los amplificadores con una baja potencia de salida pueden ser peligrosos para los altavoces ya con volúmenes medios, dado que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces.

Por favor, preste atención en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien prefiere los volúmenes altos debe prestar atención a que el amplificador posea al menos la potencia de salida soportable por los altavoces.

POR LO GENERAL...

los amplificadores, sintonizadores y lectores de discos compactos, no sólo los productos de precio económico, son capaces de oscilaciones audibles y de altas frecuencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, debe hacer comprobar la instalación por un técnico.

DATOS TÉCNICOS

Configuración: Reflejo bajo de 3 vías Reflejo bajo de 3 vías

Resistencia: 225 / 450 vatios 190 / 380 vatios

Impedancia: 4 – 8 ohmios 4 – 8 ohmios

Gama de frecuencias: 18 – 40 000 Hz 19 – 40 000 Hz

Potencia recomendada

del amplificador: 30 – 450 vatios 30 – 380 vatios

Rendimiento (1 vatio/1 m): 93 dB 92 dB

Dimensiones (an x al - pr): 267 x 1080 x 335 mm 215 x 950 x 313 mm

Accesorios: Puntas de caucho endurecido Puntas de caucho endurecido

Puntas de metal Puntas de metal

Configuración: Reflejo bajo de 2 ½ vías

Reflejo bajo de 2 vías

Resistencia: 170 / 340 vatios 100 / 200 vatios

Impedancia: 4 – 8 ohmios 4 – 8 ohmios

Gama de frecuencias: 22 – 40 000 Hz 34 – 40 000 Hz

Potencia recomendada

del amplificador: 30 - 340 vatios 30 - 200 vatios

Rendimiento (1 vatio/1 m): 92 dB 91 dB

Dimensiones (an x al - pr): 215 x 850 x 273 mm 215 x 354 x 273 mm

Accesorios: Puntas de caucho endurecido Puntas de caucho endurecido

Puntas de metal

Monitor Supreme 102

Configuración: 2 vías 2 vías

Resistencia: 60 / 120 vatios 75 / 150 vatios

Impedancia: 4 – 8 ohmios 4 – 8 ohmios

Gama de frecuencias: 42 – 36 000 Hz 40 – 34 000 Hz

Potencia recomendada

del amplificador: 20 - 110 vatios 20 - 150 vatios

Rendimiento (1 vatio/1 m): 89 dB 90 dB

Dimensiones (an x al - pr): 149 x 250 x 190 mm 420 x 145 x 190 mm

Accesorios: Puntas de caucho endurecido Puntas de caucho endurecido

RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TÉCNICOS.
