Monitor Supreme 802 - Alto-falante MAGNAT - Manual de utilização gratuito

Marca	Magnat
Modelo	Monitor Supreme 802
Tipo de produto	Caixa bass reflex de 2 1/2 vias
Potência nominal (RMS/pico)	170 W / 340 W
Impedância	4 – 8 Ohms
Faixa de frequência	22 – 40.000 Hz
Potência recomendada do amplificador	30 – 340 W
Eficiência (1W/1m)	92 dB
Dimensões (L x A x P)	215 x 850 x 273 mm
Acessórios fornecidos	Pontas de borracha dura, pontas metálicas
Tipo de fiação	Terminais de parafuso; cabo seção ≥2,5 mm² (<3m) ou ≥4 mm² (>3m)
Distância recomendada da parede traseira	Pelo menos 20 cm
Distância recomendada das paredes laterais	Pelo menos 30 cm
Proteção contra danos	Evitar distorções; usar um amplificador adequado
Manutenção e limpeza	Limpar com pano macio seco; não usar produtos abrasivos
Segurança	Desligar o amplificador antes de conectar; verificar curtos-circuitos
Garantia	5 anos (condições conforme manual)

Perguntas frequentes - Monitor Supreme 802 MAGNAT

Qual cabo usar para conectar a caixa Monitor Supreme 802?

Use um cabo de alto-falante de boa qualidade. Para comprimento inferior a 3 m, seção mínima de 2,5 mm²; acima de 3 m, seção mínima de 4 mm². Descasque o isolamento em 10 a 15 mm e torça os fios antes de inseri-los nos terminais.

Como conectar a caixa para que esteja em fase?

Conecte o terminal positivo (+) da caixa ao terminal positivo (+) do amplificador, e o terminal negativo (-) ao terminal negativo (-). A maioria dos cabos tem uma marca (faixa colorida ou nervura) para identificar a polaridade.

Qual é a distância ideal em relação às paredes para a Monitor Supreme 802?

Coloque a caixa a pelo menos 20 cm da parede traseira e pelo menos 30 cm das paredes laterais para evitar reforço excessivo dos graves.

Como evitar danificar a caixa com um amplificador?

Não force os ajustes de tom ao máximo. Se ouvir distorção, baixe imediatamente o volume. Certifique-se de que o amplificador forneça pelo menos a potência nominal da caixa (170 W RMS). Cuidado com amplificadores de baixa potência que podem saturar rapidamente.

Posso usar as pontas fornecidas?

Sim, as pontas (borracha dura ou metálicas) são aparafusadas nos soquetes roscados sob a caixa. Elas isolam a caixa do chão e reduzem as ressonâncias.

Como integrar a Monitor Supreme 802 em um sistema home theater?

Use-a como caixa frontal ou traseira. Para o canal central, associe-a ao modelo Monitor Supreme Center 252. Para os graves, adicione um subwoofer ativo da série Monitor Supreme. Ajuste a frequência de corte para 80 Hz se possível.

Qual é a potência recomendada do amplificador?

O amplificador deve fornecer entre 30 e 340 W por canal. Para uso em alto volume, escolha um amplificador de pelo menos 170 W por canal (potência nominal da caixa).

Como limpar a caixa?

Limpe o gabinete com um pano macio e seco. Nunca use produtos abrasivos, álcool ou solventes. Evite que a umidade entre no interior.

O que fazer em caso de falha ou defeito?

Entre em contato primeiro com seu revendedor. Se ele decidir devolver o aparelho, envie-o em sua embalagem original com o cartão de garantia preenchido e o comprovante de compra. A garantia de 5 anos cobre defeitos de material e fabricação.

Posso usar a caixa com um amplificador de potência inferior a 30 W?

Não recomendado. Um amplificador abaixo do dimensionado pode saturar rapidamente e danificar os alto-falantes devido à distorção. A potência recomendada é de 30 a 340 W.

MANUAL DE UTILIZADOR Monitor Supreme 802 MAGNAT

ALTOPARLANTI MAGNAT MONITOR SUPREME IN FUNZIONAMENTO STEREO

COLLEGAMENTO AD UN RICEVITORE AV

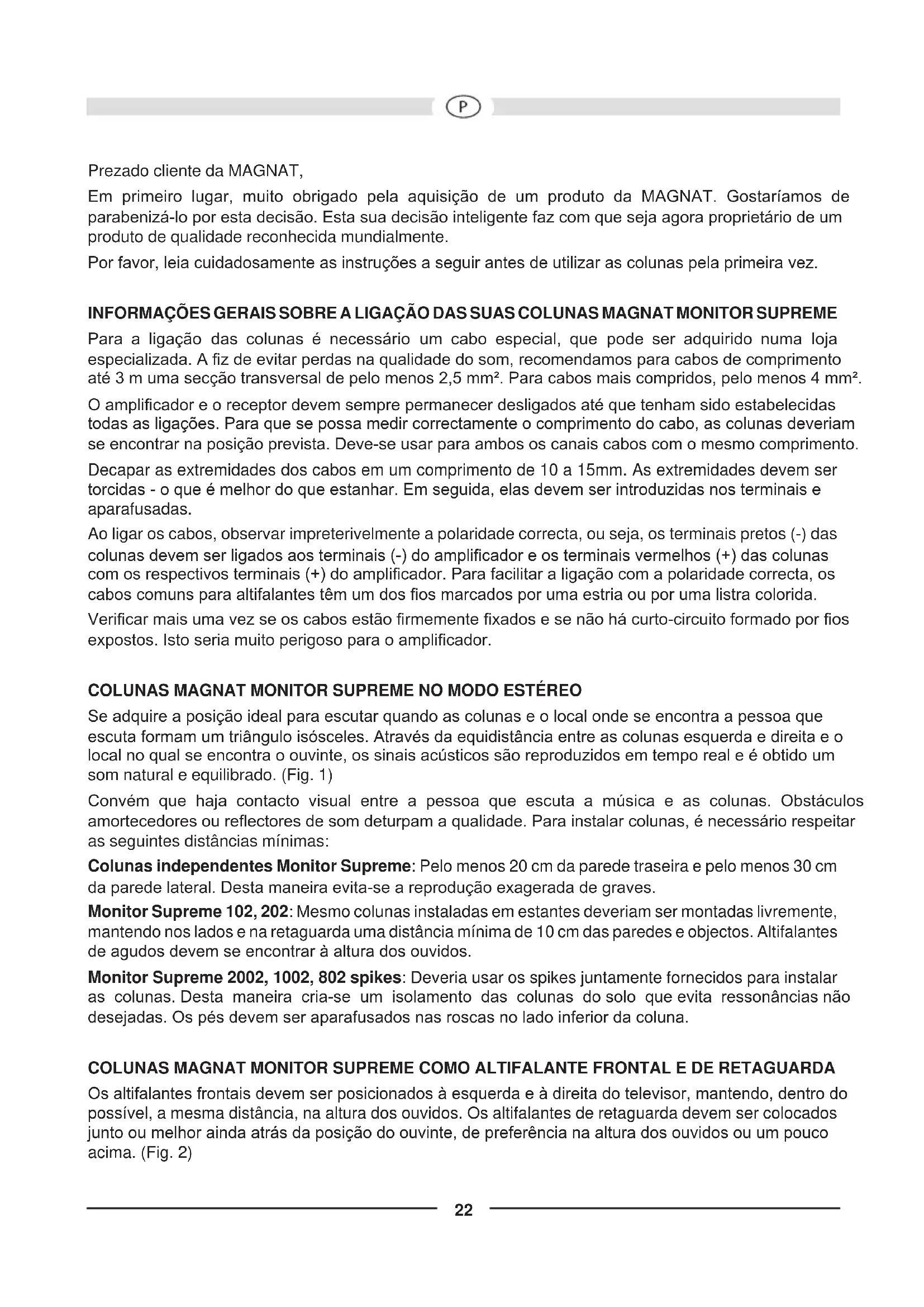

Em primeiro lugar, muito obrigado pela aquisição de um produto da MAGNAT. Gostaríamos de parabenizá-lo por esta decisão. Esta sua decisão inteligente faz com que seja agora proprietário de um produto de qualidade reconhecida mundialmente.

Por favor, leia cuidadosamente as instruções a seguir antes de utilizar as colunas pela primeira vez.

INFORMAÇÕES GERAIS SOBRE A LIGAÇÃO DAS SUAS COLUNAS MAGNAT MONITOR SUPREME

Para a ligação das colunas é necessário um cabo especial, que pode ser adquirido numa loja especializada. A fiz de evitar perdas na qualidade do som, recomendamos para cabos de comprimento até 3 m uma secção transversal de pelo menos 2,5 mm². Para cabos mais compridos, pelo menos 4 mm².

O amplificador e o receptor devem sempre permanecer desligados até que tenham sido estabelecidas todas as ligações. Para que se possa medir correctamente o comprimento do cabo, as colunas deveriam se encontrar na posição prevista. Deve-se usar para ambos os canais cabos com o mesmo comprimento.

Decapar as extremidades dos cabos em um comprimento de 10 a 15mm. As extremidades devem ser torcidas - o que é melhor do que estanhar. Em seguida, elas devem ser introduzidas nos terminais e aparafusadas.

Ao ligar os cabos, observar impreterivelmente a polaridade correcta, ou seja, os terminais pretos (-) das colunas devem ser ligados aos terminais (-) do amplificador e os terminais vermelhos (+) das colunas com os respectivos terminais (+) do amplificador. Para facilitar a ligação com a polaridade correcta, os cabos comuns para altifalantes têm um dos fios marcados por uma estria ou por uma listra colorida.

Verificar mais uma vez se os cabos estão firmemente fixados e se não há curto-circuito formado por fios expostos. Isto seria muito perigoso para o amplificador.

COLUNAS MAGNAT MONITOR SUPREME NO MODO ESTÉREO

Se adquire a posição ideal para escutar quando as colunas e o local onde se encontra a pessoa que escuta formam um triângulo isósceles. Através da equidistância entre as colunas esquerda e direita e o local no qual se encontra o ouvinte, os sinais acústicos são reproduzidos em tempo real e é obtido um som natural e equilibrado. (Fig. 1)

Convém que haja contacto visual entre a pessoa que escuta a música e as colunas. Obstáculos amortecedores ou reflectores de som deturpam a qualidade. Para instalar colunas, é necessário respeitar as seguintes distâncias mínimas:

Colunas independentes Monitor Supreme: Pelo menos 20 cm da parede traseira e pelo menos 30 cm da parede lateral. Desta maneira evita-se a reprodução exagerada de graves.

Monitor Supreme 102, 202: Mesmo colunas instaladas em estantes deveriam ser montadas livremente, mantendo nos lados e na retaguarda uma distância mínima de 10 cm das paredes e objectos. Altifalantes de agudos devem se encontrar à altura dos ouvidos.

Monitor Supreme 2002, 1002, 802 spikes: Deveria usar os spikes juntamente fornecidos para instalar as colunas. Desta maneira cria-se um isolamento das colunas do solo que evita ressonâncias não desejadas. Os pés devem ser aparafusados nas roscas no lado inferior da coluna.

COLUNAS MAGNAT MONITOR SUPREME COMO ALTIFALANTE FRONTAL E DE RETAGUARDA

Os altifalantes frontais devem ser posicionados à esquerda e à direita do televisor, mantendo, dentro do possível, a mesma distância, na altura dos ouvidos. Os altifalantes de retaguarda devem ser colocados junto ou melhor ainda atrás da posição do ouvinte, de preferência na altura dos ouvidos ou um pouco acima. (Fig. 2)

Monitor Supreme 102, 202: No setup do receptor AV, a frequência de transição dos canais frontal e de retaguarda deveriam ser, dentro do possível, ajustados em aproximadamente 80 Hz. Além disto, valem as recomendações do capítulo anterior.

MAGNAT MONITOR SUPREME CENTER 252

A coluna central Monitor Supreme Center 252 é adequada de forma ideal, tanto no aspecto óptico como acústico, aos demais modelos de colunas Monitor Supreme. A coluna deve ser posicionada em cima ou em baixo do televisor. No mais, observar as instruções gerais nos capítulos anteriores.

SUBWOOFER MAGNAT MONITOR SUPREME

Os subwoofer activos da série Monitor Supreme são adequados de forma ideal, tanto no aspecto óptico como acústico, às colunas da série Monitor Supreme. Favor observar as instruções de utilização específica deste produto.

LIGAÇÃO A UM RECEPTOR AV

Nas figuras 3 e 4 são ilustradas duas variadas formas de ligação a um receptor AV.

Fig. 3: Receptor AV sem saída subwoofer

Fig. 4: Receptor AV com saída subwoofer

SUGESTÕES PARA EVITAR AVARIAS

Todos os altifalantes MAGNAT transmitem o melhor som possível quando os reguladores se encontram na posição central, ou seja, na reprodução linear do amplificador. Com os reguladores ajustados em valor demasiadamente alto, os altifalantes de graves e agudos recebem mais energia, o que, em caso de volume alto, pode provocar a destruição dos mesmos.

Caso possua um amplificador que tenha uma potência de saída muito maior do que a capacidade indicada para os altifalantes, pode ocorrer que um volume muito alto venha a causar a danificação dos altifalantes. Isto, porém, ocorre somente esporadicamente.

Entretanto, amplificadores com baixa potência de saída já podem ser perigosos para os altifalantes com um volume médio, pois eles podem ser mais rapidamente sobreexcitados do que amplificadores mais potentes. Esta sobreexcitação causa distorções claramente audíveis e medíveis, que podem representar grande perigo para os altifalantes.

Portanto, ao ajustar o volume, observar se há distorções e, neste caso, abaixar imediatamente o volume. Quem gosta de ouvir música alta deveria cuidar para que a potência de saída do amplificador corresponda à capacidade dos altifalantes.

EM GERAL...

amplificadores, sintonizadores (tuner) e leitores de CD, e não somente nos produtos baratos, podem gerar oscilações não audíveis e de alta frequência. Caso o altifalante para agudos venha a falhar com volumes baixos a médio, deixar que o sistema seja verificado por um profissional especializado.

DADOS TÉCNICOS

Configuração: Bassreflex de 3 vias Bassreflex de 3 vias

Capacidade: 225 / 450 Watt 190 / 380 Watt

Impedância: 4 – 8 Ohm 4 – 8 Ohm

Faixa de frequência: 18...40 000 Hz 19...40 000 Hz

Potência recomendada 30...450 Watt 30...380 Watt

Configuração: Bassreflex de 2 ½ vias Bassreflex de 2 vias

Capacidade: 170 / 340 Watt 100 / 200 Watt

Impedância: 4 – 8 Ohm 4 – 8 Ohm

Faixa de frequência: 22...40 000 Hz 34...40 000 Hz

Potência recomendada 30...340 Watt 30...200 Watt

Configuração: 2 vias 2 vias

Capacidade: 60 / 120 Watt 75 / 150 Watt

Impedância: 4 – 8 Ohm 4 – 8 Ohm

Faixa de frequência: 42...36 000 Hz 40...34 000 Hz

Potência recomendada 20...110 Watt 20...150 Watt
