Бренд	Magnat
Модель	Monitor Supreme 802
Тип продукта	Акустическая система фазоинверторного типа, 2,5 полосы
Номинальная мощность (RMS/пиковая)	170 Вт / 340 Вт
Импеданс	4 – 8 Ом
Диапазон частот	22 – 40 000 Гц
Рекомендуемая мощность усилителя	30 – 340 Вт
Чувствительность (1 Вт/1 м)	92 дБ
Размеры (Ш x В x Г)	215 x 850 x 273 мм
В комплекте	Резиновые и металлические шипы
Тип подключения	Винтовые клеммы; сечение кабеля ≥2,5 мм² (длина <3 м) или ≥4 мм² (длина >3 м)
Рекомендуемое расстояние до задней стены	Не менее 20 см
Рекомендуемое расстояние до боковых стен	Не менее 30 см
Защита от повреждений	Избегайте искажений; используйте подходящий усилитель
Уход и чистка	Протирайте мягкой сухой тканью; не используйте абразивные средства
Безопасность	Выключайте усилитель перед подключением; проверяйте на короткое замыкание
Гарантия	5 лет (условия согласно инструкции)

Часто задаваемые вопросы - Monitor Supreme 802 MAGNAT

Какой кабель использовать для подключения колонки Monitor Supreme 802?

Используйте качественный акустический кабель. При длине менее 3 м минимальное сечение 2,5 мм²; при длине более 3 м — минимальное сечение 4 мм². Зачистите изоляцию на 10–15 мм и скрутите жилы перед вставкой в клеммы.

Как подключить колонку, чтобы она была в фазе?

Подключите положительную (+) клемму колонки к положительной (+) клемме усилителя, а отрицательную (-) — к отрицательной (-). На большинстве кабелей есть отметка (цветная полоска или ребро) для определения полярности.

Какое идеальное расстояние до стен для Monitor Supreme 802?

Разместите колонку на расстоянии не менее 20 см от задней стены и не менее 30 см от боковых стен, чтобы избежать чрезмерного усиления басов.

Как избежать повреждения колонки усилителем?

Не выкручивайте регуляторы тембра на максимум. Если слышите искажения, немедленно уменьшите громкость. Убедитесь, что усилитель выдает как минимум номинальную мощность колонки (170 Вт RMS). Остерегайтесь усилителей малой мощности, которые могут быстро войти в насыщение.

Можно ли использовать прилагаемые шипы?

Да, шипы (резиновые или металлические) вкручиваются в резьбовые отверстия под колонкой. Они изолируют колонку от пола и уменьшают резонансы.

Как интегрировать Monitor Supreme 802 в домашний кинотеатр?

Используйте её как фронтальную или тыловую колонку. Для центрального канала подойдет модель Monitor Supreme Center 252. Для басов добавьте активный сабвуфер серии Monitor Supreme. При возможности установите частоту среза 80 Гц.

Какая мощность усилителя рекомендуется?

Усилитель должен обеспечивать от 30 до 340 Вт на канал. Для использования на высокой громкости выбирайте усилитель мощностью не менее 170 Вт на канал (номинальная мощность колонки).

Как чистить колонку?

Протирайте корпус мягкой сухой тканью. Никогда не используйте абразивные средства, спирт или растворители. Избегайте попадания влаги внутрь.

Что делать в случае неисправности или дефекта?

Сначала свяжитесь с вашим продавцом. Если он решит отправить устройство обратно, отправьте его в оригинальной упаковке с заполненным гарантийным талоном и подтверждением покупки. Гарантия 5 лет покрывает дефекты материалов и изготовления.

Можно ли использовать колонку с усилителем мощностью менее 30 Вт?

Не рекомендуется. Усилитель заниженной мощности может быстро войти в насыщение и повредить динамики из-за искажений. Рекомендуемая мощность — от 30 до 340 Вт.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Monitor Supreme 802 MAGNAT

MONITOR SUPREME 2002

MONITOR SUPREME 1002

MONITOR SUPREME 802

MONITOR SUPREME 202

MONITOR SUPREME 102

MONITOR SUPREME CENTER 252

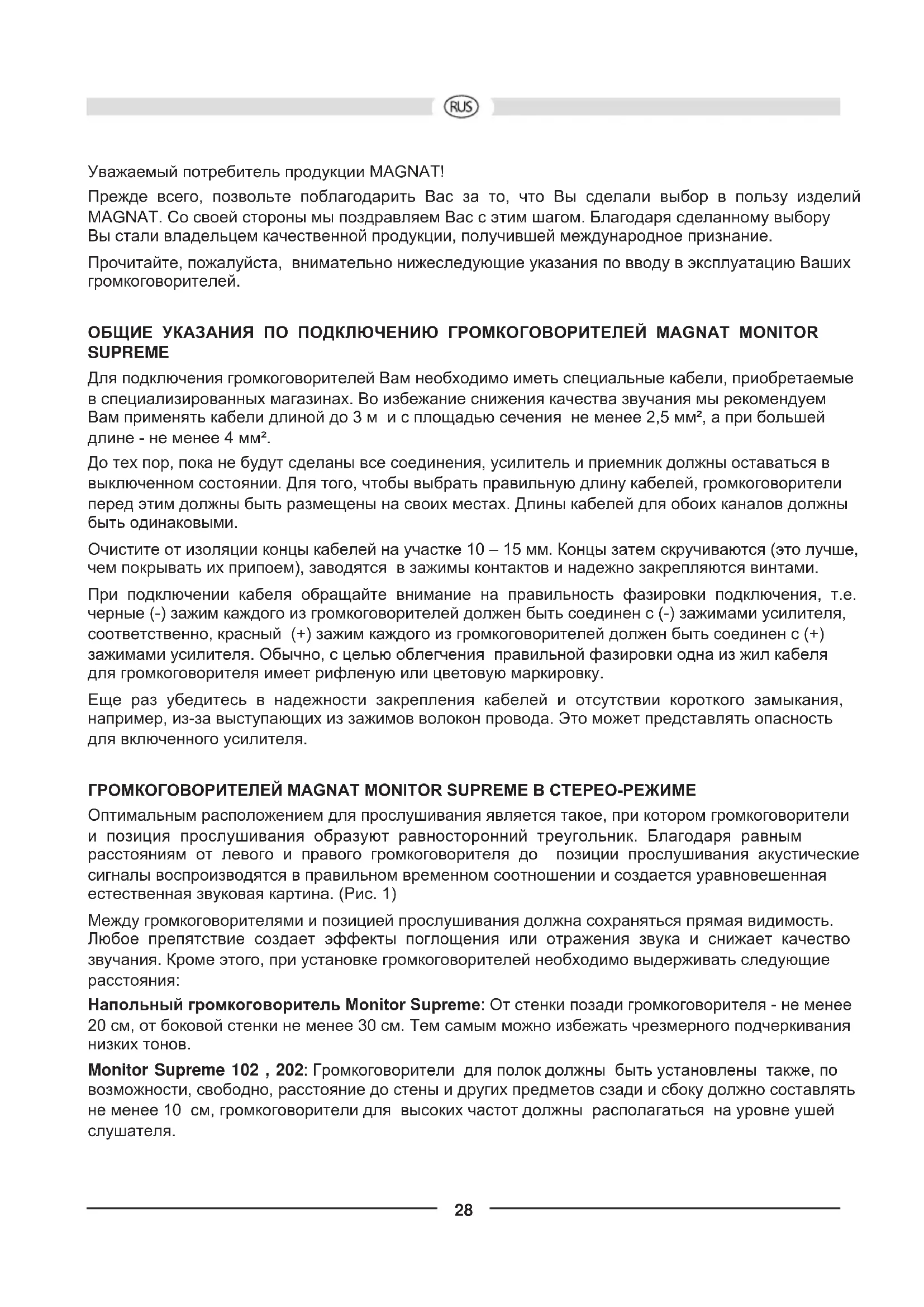

Уважаемый потребитель продукции MAGNAT!

Прежде всего, Pembольте поблагодарить Вас за то, что Вы сделали выбор в пользу изделий MAGNAT. Со своей стороны мы поздравляем Вас с этим шагом. Благодаря сделанному выбору Вы стали владельцем качественной продукции, получившей международное признание.

Прочитайте, пожалуйста, внимательно нижеследующие указания по вводу в эксплуатацию Ваших громкоговорителей.

ОБЩИЕ УКАЗАНИЯ ПО ПОДКЛЮЧЕНИЮ ГРОМКОГОВОРИТЕЛЕЙ MAGNAT MONITOR SUPREME

Для подключения громкоговорителей Вам необходимо иметь специальные кабели, приобретаемые в специализированных магазинах. Во избежание снижения качества звучания мы рекомендуем Вам применять кабели длиной до 3 м и с площадью сечения не менее 2,5 мм², а при большей длине - не менее 4 мм².

До тех пор, пока не будут сделаны все соединения, усилитель и приемник должны оставаться в выключенном состоянии. Для того, чтобы выбрать правильную длину кабелей, громкоговорители перед этим должны быть размещены на своих местах. Длины кабелей для обоих каналов должны быть одинаковыми.

Очистите от изоляции концы кабелей на участке 10 – 15 мм. Концы затем скручиваются (это лучше, чем покрывать их припоем), заводятся в зажимы контактов и надежно закрепляются винтами.

При подключении кабеля обращайте внимание на правильность фазировки подключения, т.е. черные (-) зажим каждого из громкоговорителей должен быть соединен с (-) зажимами усилителя, соответственно, красный (+) зажим каждого из громкоговорителей должен быть соединен с (+) зажимами усилителя. Обычно, с целью облегчения правильной фазировки одна из жил кабеля для громкоговорителя имеет рифленую или цветовую маркировку.

Еще раз убедитесь в надежности закрепления кабелей и отсутствии короткого замыкания, например, из-за выступающих из зажимов волокон провода. Это может представлять опасность для включенного усилителя.

ГРОМКОГОВОРИТЕЛЕЙ MAGNAT MONITOR SUPREME В СТЕРЕО-РЕЖИМЕ

Оптимальным расположением для прослушивания является такое, при котором громкоговорители и позиция прослушивания образуют равносторонний треугольник. Благодаря равным расстояниям от левого и правого громкоговорителя до позиции прослушивания акустические сигналы воспроизводятся в правильном временном соотношении и создается уравновешенная естественная звуковая картина. (Рис. 1)

Между громкоговорителями и позицией прослушивания должна сохраняться прямая видимость. Любое препятствие создает эффекты поглощения или отражения звука и снижает качество звучания. Кроме этого, при установке громкоговорителей необходимо выдерживать следующие расстояния:

Напольный громкоговоритель Monitor Supreme: От стенки позади громкоговорителя - не менее 20 см, от боковой стенки не менее 30 см. Тем самым можно избежать чрезмерного подчеркивания низких тонов.

Monitor Supreme 102, 202: Громкоговорители для полок должны быть установлены также, по возможности, свободно, расстояние до стены и других предметов сзади и сбоку должно составлять не менее 10 см, громкоговорители для высоких частот должны располагаться на уровне ушей слушателя.

Monitor Supreme 2002, 1002, 802 конусовидные ножки: При установке следует использовать шипы из комплекта поставки – при этом громкоговоритель оказывается “сцепленным” с основанием, что позволяет предотвратить возникновение нежелательных резонансов. Шипы ввинчиваются в резьбовые втулки под колонкой.

ГРОМКОГОВОРИТЕЛЕЙ MAGNAT MONITOR SUPREME В КАЧЕСТВЕ ФРОНТАЛЬНЫХ И ТЫЛОВЫХ ГРОМКОГОВОРИТЕЛЕЙ

Фронтальные громкоговорители размещаются слева и справа по возможности на равном расстоянии от телевизионного приемника и на уровне ушей слушателя. Таловые громкоговорители размещаются слева и справа около или лучше позади точки прослушивания на уровне ушей слушателя или несколько выше. (Рис. 2)

Monitor Supreme 102, 202: При настройке аудио-видео приемника переходная частота между фронтальными и тыловыми каналами по возможности должна быть выбрана в районе 80 Гц. В остальном следует придерживаться рекомендаций из предыдущего раздела.

MAGNAT MONITOR SUPREME CENTER 252

Центральный громкоговоритель Monitor Supreme Center 252 по своему внешнему виду и акустике оптимально согласуется прочими моделями Monitor Supreme. Громкоговоритель устанавливается непосредственно на телевизионный приемник. В остальном следует руководствоваться общими указаниями, содержащимися в предыдущем разделе.

АКТИВНЫЕ САБВУФЕРЫ MAGNAT MONITOR SUPREME

Активные сабвуферы серии Monitor Supreme по своему внешнему виду и акустике оптимально согласуются с громкоговорителями серии Monitor Supreme. Ознакомьтесь, пожалуйста, с отдельной инструкцией по эксплуатации, находящейся в упаковке изделия.

ПОДКЛЮЧЕНИЕ К АУДИО-ВИДЕО ПРИЕМНИКУ

На рис. 3-4 представлены два варианта подключения к аудио-видео приемнику.

Рис. 3: Аудио-видео приемник без выхода сабвуфера

Рис. 4: Аудио-видео приемник с выходом сабвуфера

СОВЕТЫ ПО ИСКЛЮЧЕНИЮ СИТУАЦИЙ, ТРЕБУЮЩИХ РЕМОНТА

Все громкоговорители MAGNAT настроены на наилучшее воспроизведение в условиях, когда регулятор уровня звука находится в среднем положении, т.е. на линейном участке работы усилителя мощности. Существенное повышение уровня звука приводит к тому, что в области низких и/или верхних тонов выделяется избыточная энергия, что при высокой громкости может привести к искажению звучания.

Если в Вашем распоряжении находится усилитель, который обладает существенно более высокой выходной мощностью, превышающей паспортную нагрузочную способность колонок, то такой чрезмерный уровень громкости может привести к разрушению громкоговорителя, что, впрочем, случается весьма редко.

Усилители со слабым выходом, могут, однако, представлять опасность для колонок уже при средней силе звука, так как они могут оказаться перегруженными намного быстрее, чем в случае мощных усилителей. Такая перегрузка обусловливает отчетливо регистрируемые приборами слышимые искажения, крайне опасные для Вашего громкоговорителя.

В связи с этим просим обращать внимание на искажения, возникающие при регулировании звука, и, при необходимости, немедленно уменьшать его уровень. Тот, кто любит слушать, должен следить за тем, чтобы усилитель как можно реже выдавал такую мощность, которая может привести к перегрузкам в колонках.

В ОБЩЕМ...

усилители, тюнеры и CD плееры - и не только в случае недорогих изделий - могут воспроизводить воспринимаемые слухом высокочастотные колебания. Если при малом и среднем уровнях громкости у Вас пропадают высокие тона, то Вашу систему должен проверить специалист.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

	Monitor Supreme 2002 Monitor	Supreme 1002
Конфигурация: 3 полосные “басрефлекс” 3 полосные “басрефлекс”
Нагрузочная способность: 225 / 450 Вт 190 / 380 Вт
Импеданц: 4 – 8 Ом 4 – 8 Ом
Частотный диапазон: 18 – 40 000 Гц 19 – 40 000 Гц
Рекомендуемая мощность усилителя: 30 – 450 Вт		30 – 380 Вт
Коэф. полезного действия (1 Вт/1 м):	93 дБ	92 дБ
Габариты (ШхВхГ):	267 x 1080 x 335 мм	215 x 950 x 313 мм
Оснастка:	Эбонитовые шипы	Эбонитовые шипы
	Металлические шипы	Металлические шипы

Monitor Supreme 802

Конфигурация: 2 1⁄2 полосные “басрефлекс” 2 полосные “басрефлекс”
Нагрузочная способность: 170 / 340 Вт 100 / 200 Вт
Импеданц: 4 – 8 Ом 4 – 8 Ом
Частотный диапазон: 22 – 40 000 Гц 34 – 40 000 Гц
Рекомендуемая мощность усилителя: 30 – 340 Вт		30 – 200 Вт
Коэф. полезного действия (1 Вт/1 м):	92 дБ	91 дБ
Габариты (ШхВхГ):	215 x 850 x 273 мм	215 x 354 x 273 мм
Оснастка:	Эбонитовые шипы	Эбонитовые шипы
	Металлические шипы

Monitor Supreme 102

Конфигурация: 2 полосные	2 полосные
Нагрузочная способность: 60 / 120 Вт	75 / 150 Вт
Импеданц: 4 – 8 Ом 4 – 8 Ом
Частотный диапазон: 42 – 36 000 Гц 40 – 34 000 Гц
Рекомендуемая мощность усилителя: 20 – 110 Вт	20 – 150 Вт
Коэф. полезного действия (1 Вт/1 м): 89 дБ	90 дБ
Габариты (ШхВхГ): 149 x 250 x 190 мм	420 x 145 x 190 мм
Оснастка: Эбонитовые шипы	Эбонитовые шипы

ВОЗМОЖНЫ ТЕХНИЧЕСКИЕ ИЗМЕНЕНИЯ
