Sportstar Zoom - 双眼鏡 NIKON - 無料のユーザーマニュアル

製品タイプ	ダハプリズム式・中央焦点双眼鏡
モデル	Nikon Sportstar Zoom 8-24x25
倍率	8x～24x（可変ズーム）
対物レンズ有効径	25 mm
射出瞳径	3.1 mm（8x時）
明るさ	9.6（8x時）
アイレリーフ	13.0 mm（8x時）
実視界	4.6°（8x時）
見かけ視界	35.6°（8x時）
最短合焦距離	4.0 m
瞳孔間距離調整	56～72 mm
寸法（長さ×幅）	123×109 mm
質量	305 g
電源	なし（純光学式）
ズーム機能	倍率連続可変ズームレバー
視度調整	右接眼部の視度調整リング
アイカップ	メガネ対応折りたたみ式
付属品	ソフトケース、ストラップ、接眼キャップ、予備アイカップ
お手入れとクリーニング	ブロワーとソフトブラシでホコリを除去し、レンズは柔らかい布と純アルコールで拭いてください
安全上の注意	決して太陽を直視しないでください。歩きながら使用しないでください。涼しく乾燥した場所に保管してください
交換部品と修理	修理はニコンの認定代理店のみ。ユーザーによる分解はしないでください
一般情報	取扱説明書付属。仕様は予告なく変更されることがあります

よくある質問 - Sportstar Zoom NIKON

ニコン スポーツスター ズームの瞳孔間距離はどうやって調整しますか？

両眼鏡のボディをゆっくり回しながら、被写体を見て、2つの像が1つになるまで調整します。調整範囲は56～72mmです。

両眼の視力差を補正するために視度を調整するにはどうすればよいですか？

まず左接眼部のフォーカスリングでピントを合わせます。次に右接眼部の視度調整リングを回して、両眼で鮮明な画像が得られるようにします。

スポーツスターズームの最大倍率は？

ズームレバーを操作することで8倍から24倍まで倍率を変えられます。画質を最適に保つため、最も高い倍率でピント合わせを行ってください。

ニコン双眼鏡のレンズを傷つけずにクリーニングする方法は？

ブロワーでほこりを落とし、柔らかく清潔な布を使用します。頑固な汚れには純アルコール（エタノール）またはレンズクリーナーを少し付け、中心から外側に向かって円を描くように拭きます。有機溶剤は絶対に使用しないでください。

眼鏡をかけたまま双眼鏡を使えますか？

はい、アイカップを完全に押し込んだ状態にすると眼鏡使用者に対応します。眼鏡をかけていない方はアイカップを引き出してご使用ください。

ストラップを双眼鏡に取り付ける方法は？

ストラップを所定のストラップ金具に通し、よじれがないようにします。取扱説明書のイラストに従って正しく取り付けてください。

レンズ内部に結露が発生した場合の対処法は？

双眼鏡を乾燥した場所で室温にて完全に乾燥させてください。急激な温度変化を避けてください。問題が続く場合は、ニコン認定サービス代理店にご相談ください。

この双眼鏡で太陽を見るのは危険ですか？

はい、絶対に危険です。決して太陽や強い光源を直接見ないでください。視力に重大な損傷を与え、失明する恐れがあります。

ニコン スポーツスター ズームにはどのような付属品が付いていますか？

ソフトケース、ストラップ、接眼キャップ、予備アイカップが付属しています。パッケージ内容をご確認ください。

ニコン双眼鏡の修理はどこでできますか？

修理はニコン認定サービス代理店のみで行ってください。ご自身で分解しないでください。

使用説明書 Sportstar Zoom NIKON

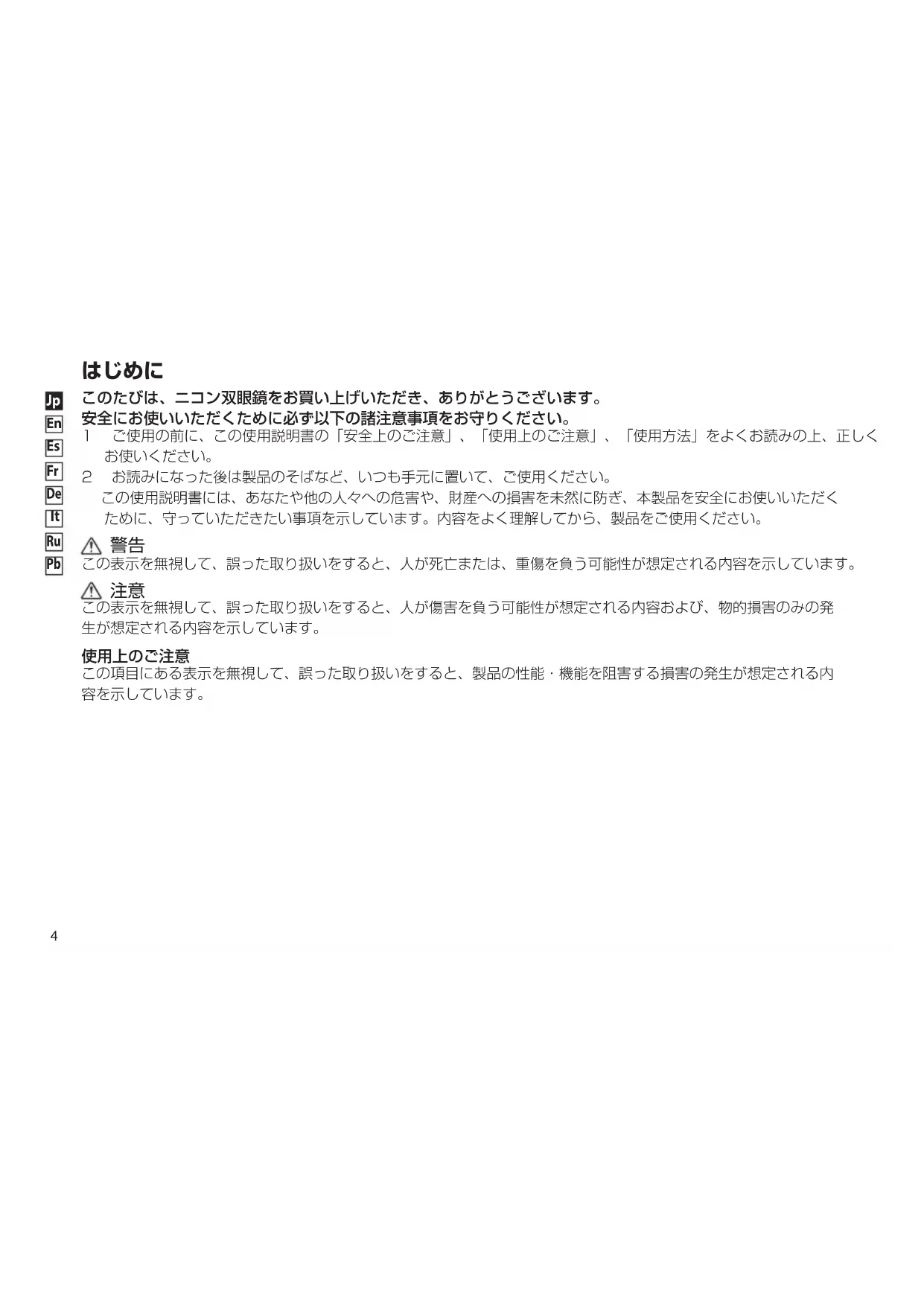

このたびは、ニコン双眼鏡をお買い上げいただき、ありがとうございます。

安全にお使いいただくために必ず以下の諸注意事項をお守りください。

1 ご使用の前に、この使用説明書の「安全上のご注意」、「使用上のご注意」、「使用方法」をよくお読みの上、正しくお使いください。
2 お読みになった後は製品のそばなど、いつも手元に置いて、ご使用ください。
この使用説明書には、あなたや他の人々への危害や、財産への損害を未然に防ぎ、本製品を安全にお使いいただくために、守っていただきたい事項を示しています。内容をよく理解してから、製品をご使用ください。

警告

この表示を無視して、誤った取り扱いをすると、人が死亡または、重傷を負う可能性が想定される内容を示しています。

注意

この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定される内容および、物的損害のみの発生が想定される内容を示しています。

使用上のご注意

この項目にある表示を無視して、誤った取り扱いをすると、製品の性能・機能を阻害する損害の発生が想定される内容を示しています。

安全上のご注意

警告！

この製品で絶対に太陽を見ないでください!

太陽や強い光をのぞくと，目を痛めたり、失明する恐れがあります。使用時には細心の注意を払って太陽を絶対に見ないようにしてください。

注意！

・この製品を不安定な場所に置かないでください。倒れたり、落ちたりしてけがの原因となることがあります。
・この製品を歩行中に使用しないでください。衝突や転倒により、けがの原因となることがあります。
・この製品のハンドストラップを持って振り回さないでください。他人に当たりけがの原因となることがあります。
- この製品の付属ケース、ハンドストラップや本機のゴム部分、接眼目当て等は、長期間の使用や保管の間に劣化し、衣類などを汚すことがあります。ご使用になる前に点検し、劣化による異常が見られた場合は、ニコンのサービス機関にご相談ください。
- この製品の長時間使用を繰り返しますと接眼目当てにより皮膚に炎症を起こすことがあります。もし、疑わしい状態が現れましたら、直ちに使用を中止し、医師に相談してください。
- この製品の眼幅調整や視度調整を行うとき、指をはさみ、けがをすることがあります。小さなお子様の使用につきましては、特にご注意ください。
- この製品の包装に使用されるポリ袋などを小さなお子様の手に届くところに置かないでください。口や鼻をふさぎ、窒息の原因になることがあります。
- キャップ、接眼目当てなどお子様が誤って飲むことがないようにしてください。万一、お子様が飲みこんだ場合は、直ちに医師に相談してください。
- 分解しないでください。この製品の修理はニコンのサービス機関に依頼してください。

使用上のご注意

〔取り扱い・操作〕

• ボディーを制限以上に、開かないようにしてください。また、「視度調整リング」「ピント合わせリング」も、制限以上に回さないでください。
  ・この製品に雨や水しぶき、砂や泥がかからないようにしてください。
• この製品に衝撃を与えないでください。
  ・誤って強い衝撃を与えてしまったり、地面に落としたりして、見え方がおかしくなったときや、水に浸してしまったときは、すぐにお買い上げ店、またはニコンのサービス機関にご相談ください。
• 冷たい戸外から温かい室内に入ったときなどの場合，急激な温度変化によって，一時的に、レンズ面が曇ることがあります。この場合は自然に曇りがなくなるまで、乾燥させてください。

[保管]

• 湿気の多いところでの保管・使用は、レンズ面にカビや曇りが生じやすくなります。風通しのよい、乾燥した場所に保管してください。とくに、雨の日や夜間に使用されたときは、室内で充分に乾かしてから保管してください。
• この製品を長期保管する場合は、プラスチック袋や気密性の高い容器に、乾燥剤と一緒に保管してください。それが不可能なときは、湿気の影響を受けやすい付属のケースから出して、別々に清潔で風通しの良い場所に保管してください。
• 炎天下の自動車の中や、ヒーターなどの高温度の発熱体のそばに、この製品を放置しないでください。製品の変形、故障の原因となります。

〔手入れ・保守〕

1. 「ピント合わせリング」や「視度調整リング」などの回転部分に入った砂・ゴミは、ハケでよく払ってください。
2. 本体のお手入れは、ブロアー * でゴミやホコリを軽く吹き払ったあと、柔らかい清潔な布で軽く拭いてください。とくに、海辺等で使ったあとは、湿った柔らかい清潔な布で塩分を拭き取り、次に乾いた布で軽く拭いて乾かしてください。ベンジンやシンナーなどの有機溶剤や、有機溶剤を含むクリーナーなどを汚れ落としに使わないでください。
   ブロアー *：ノズルから空気をいきおいよく吹き出すことができるゴム製の清掃道具
3. レンズ面のホコリは、柔らかい油気のないハケで払うようにして、とりのぞいてください。
4. レンズ面についた指紋などの汚れは、柔らかい清潔な布に無水アルコール（エタノール）または市販のレンズクリーナーを少量湿らせ、レンズの中央から外側へゆっくりと円を描くように拭き取ってください。硬いもので拭くと傷がつく事がありますのでご注意ください。

各部の名称

各部については 3 ページを参照ください。

① 接眼レンズ
⑦ 対物レンズ
② 接眼目当て
⑧ 眼幅
③ ストラップ取りつけ部
⑨ 視度調整リング
④ 倍率表示
⑩ 指標
⑤ ズームレバー
⑪ 0ディオプター位置
⑥ ピント合わせリング

接眼目当て

接眼目当てを回す方向については、3 ページを参照ください。

• 眼鏡を使用する場合は、目当てを収納して使用します。
• 裸眼で使用する場合は、目当てを引き出して使用します。

構成

双眼鏡ボディ

接眼キャップ

ソフトケース

ストラップ

使用方法

1) 眼幅を合わせる

① 接眼レンズを覗き込み、本体を開閉して、視野がひとつの円になるように調整します。

2) 視度調整

1 ⑥ピント合わせリングを回して、左目のピントを合わせます。
2 ⑨ 視度調整リングを回して、右目のピントを合わせます。
※ ⑨ 視度調整リング・⑥ ピント合わせリングともに、遠くのものは時計回りに、近くのものは反時計回りに回すと、ピントが合います。
※ 調整後の⑨視度調整リングの値を記録すれば、次回の視度調整が簡単になります。

3) ピント合わせ

目標物を変えた時は、⑥ピント合わせリングのみを回してピントを合わせます。

ズーム

ズームレバーを動かすことで、倍率を変えることが出来ます。

高倍率側でピントを合わせておくと、倍率変更したときのピントズレは小さくなります。

ストラップ・キャップの取り扱い

A, B, C については 3 ページを参照ください。

ストラップ

(A) のように、ストラップを取り付けます。ストラップがねじれないように注意してください。

接眼キャップ

観察時の接眼キャップの取り扱いには、下記の [1]、[2] 二通りの方法があります。

[1] 接眼キャップを本体から外し、両方のストラップにぶら下げて観察する。
[2] 接眼キャップを本体から外した後、右側のストラップから接眼キャップを外して、左側のストラップにぶら下げた状態で観察する。（B）

接眼キャップ右側のストラップ取り付け部には、ストラップ着脱のための切れ目があります。

• 取り付け方：(C) の c-b-a のように、ストラップを取り付けます。
  ・取り外し方：(C) の a-b-c のように、ストラップを取り外します。

仕様

型式:ポロブリズム式ズーム双眼鏡
型名 8-24x25 明るさ 9.6*
倍率 (x) 8-24 アイレリーフ (mm) 13.0*
対物レンズ有効径 (mm) 25 最短合焦距離 (m) 4.0
実視界 (°) 4.6* 眼幅調整範囲 (mm)	56 — 72
見掛け視界 (°)** 35.6*	高さ (mm)	123
1,000m における視界 (m) 80*	幅 (mm)	109
ひとみ径 (mm) 3.1* 質量 (重さ) (g)		305

* 倍率8倍時
**関係式 [tan ω' = Γ x tanω] で算出した値。見掛け視界 :2 ω' 、倍率 : Γ 、実視界 :2ω

• 本製品は防水型ではありません。雨や水滴などが掛からないようにしてください。
• 仕様・外観などは改善のため予告なしに変更する場合があります。
• 本「使用説明書」に掲載されている文章・イラスト等の無断転載を禁じます。

アフターサービスについて

お買い上げいただきましたニコン双眼鏡を、安心してご愛用いただきますよう、次のとおり修理、アフターサービスを行っております。

• 本製品の補修用性能部品（その製品の機能を維持するために必要な部品）は、製造打ち切り後も 5 年間を目安に保有しております。ご使用いただいております製品が修理可能かどうかにつきましては、ご購入店、またはニコンのサービス機関へお問い合わせください。
• ニコンのサービス機関につきましては、「ニコンサービス機関のご案内」をご覧下さい。

付記

水没、火災、落下等による故障または破損で全損と認められる場合は、修理が不可能となります。なお、この故障または破損の程度の判定はニコンのサービス機関におまかせください。

PRECAUTIONS

OPERATION AND CONTROLS

MAINTENANCE & STORAGE

NIKON VISION CO., LTD.
