MANUAL DE UTILIZADOR Sportstar Zoom NIKON

PRECAUCIONES DE FUNCIONAMIENTO

PRECAUCIONES DE FUNCIONAMIENTO

FUNCIONAMIENTO Y CONTROLES

MANTENIMIENTO Y ALMACENAMIENTO

PRECAUZIONI PER IL FUNZIONAMENTO

PRECAUZIONI PER IL FUNZIONAMENTO

FUNZIONAMENTO E COMANDI

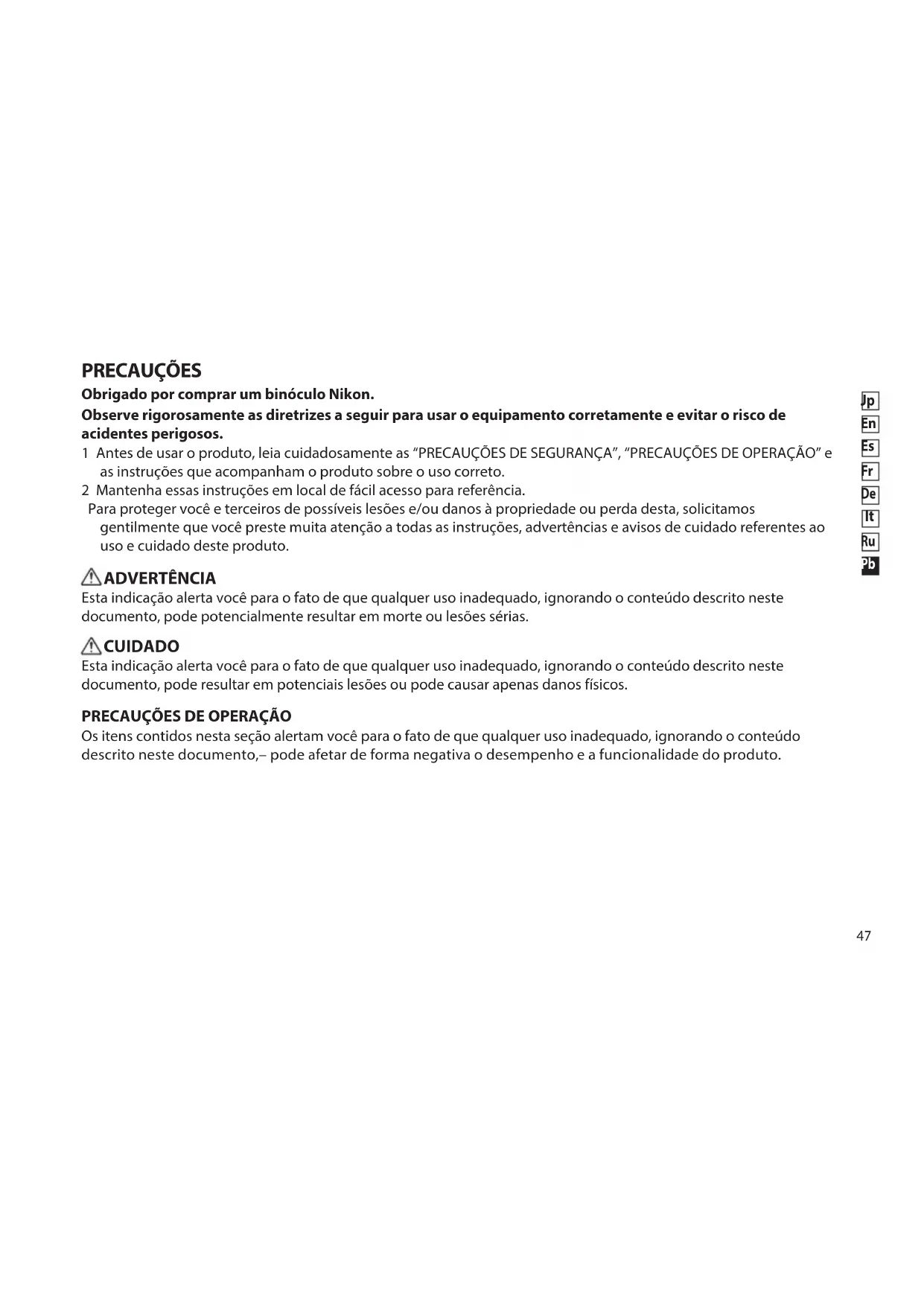

PRECAUÇÕES Obrigado por comprar um binóculo Nikon. Observe rigorosamente as diretrizes a seguir para usar o equipamento corretamente e evitar o risco de acidentes perigosos. 1 Antes de usar o produto, leia cuidadosamente as “PRECAUÇÕES DE SEGURANÇA”, “PRECAUÇÕES DE OPERAÇÃO” e as instruções que acompanham o produto sobre o uso correto. 2 Mantenha essas instruções em local de fácil acesso para referência. Para proteger você e terceiros de possíveis lesões e/ou danos à propriedade ou perda desta, solicitamos gentilmente que você preste muita atenção a todas as instruções, advertências e avisos de cuidado referentes ao uso e cuidado deste produto. ADVERTÊNCIA Esta indicação alerta você para o fato de que qualquer uso inadequado, ignorando o conteúdo descrito neste documento, pode potencialmente resultar em morte ou lesões sérias. CUIDADO Esta indicação alerta você para o fato de que qualquer uso inadequado, ignorando o conteúdo descrito neste documento, pode resultar em potenciais lesões ou pode causar apenas danos físicos.

PRECAUÇÕES DE OPERAÇÃO

Os itens contidos nesta seção alertam você para o fato de que qualquer uso inadequado, ignorando o conteúdo descrito neste documento,– pode afetar de forma negativa o desempenho e a funcionalidade do produto.48

ADVERTÊNCIA! Nunca olhe diretamente para o sol ao usar o binóculo/monóculo. Olhar diretamente para o sol ou luz forte pode provocar graves danos nos olhos ou cegueira. CUIDADO!

• Não deixe o binóculo/monóculo em um local instável. Ele pode cair e causar lesões.

• Não olhe pelo binóculo/monóculo ao caminhar. Você pode bater em objetos inesperados e se machucar.

• Não balance o binóculo/monóculo pela alça. Ele pode bater em alguém e causar lesões.

• O estojo macio, a alça e os materiais externos usados no binóculo/monóculo e os oculares podem se deteriorar com o tempo e manchar a roupa. Para evitar isso, verifique as condições desses itens antes de cada uso e consulte o representante de serviço autorizado Nikon caso constate tal deterioração.

• Se você usar os oculares por um período prolongado, poderá sofrer uma inflamação na pele. Se apresentar qualquer sintoma, descontinue o uso e consulte imediatamente um médico.

• Tenha cuidado para não beliscar o dedo ao ajustar a distância interpupilar ou a dioptria. Tenha especial cuidado se deixar crianças pequenas usarem o binóculo.

• Não deixe a bolsa de polietileno usada como embalagem ao alcance de crianças pequenas. As crianças podem colocá-la na boca e se asfixiar.

• Tenha cuidado para que crianças pequenas não engulam, por descuido, a tampa ou o ocular. Se isso ocorrer, consulte imediatamente um médico.

• Não desmonte o binóculo/monóculo. O reparo deve ser deixado aos cuidados de um representante de serviço autorizado Nikon.49

PRECAUÇÕES DE OPERAÇÃO

OPERAÇÃO E CONTROLES

• Não abra os tubos direito e esquerdo do binóculo além dos seus limites. Tenha cuidado também para não girar o anel de dioptria e o anel de foco além de seus limites.

• Evite chuva, respingos de água, areia e lama.

• Sempre proteja o binóculo/monóculo contra impactos. Se você não puder obter uma imagem normal após deixar cair ou molhar o binóculo/monóculo, leve-o imediatamente a um representante de serviço autorizado Nikon.

• Quando exposto a mudanças repentinas de temperatura, pode ocorrer condensação de água nas superfícies das lentes. Nesse caso, limpe completamente o binóculo/monóculo à temperatura ambiente. ARMAZENAGEM

• Pode ocorrer condensação da água ou bolor nas superfícies da lente devido à alta umidade. Portanto, armazene o binóculo/monóculo em um local fresco e seco. Após o uso em um dia chuvoso ou durante a noite, seque-o à temperatura ambiente e guarde-o em local fresco e seco.

• Para guardar por um período prolongado, mantenha o binóculo/monóculo em um saco plástico ou em um recipiente hermético com um produto dessecante. Se isso não for possível, armazene-o em um local limpo e bem ventilado, separado do estojo, uma vez que este é facilmente afetado pela umidade.

• Não deixe o binóculo/monóculo no carro em um dia quente ou ensolarado, ou perto de equipamento gerador de calor. Isso pode danificá-lo ou afetá-lo de forma negativa.

MANUTENÇÃO E ARMAZENAGEM

1. Remova a poeira acumulada no anel de foco, no anel de dioptria ou em outras peças giratórias com uma escova

2. Após remover a poeira com um soprador, limpe a superfície do corpo utilizando um pano macio e limpo. Após a

utilização à beira-mar, molhe levemente um pano macio e limpo com água e limpe o sal que pode estar na superfície do corpo. Depois, seque o corpo com um pano seco. Não use benzeno, tíner ou outro solvente orgânico.

3. Ao remover a poeira da superfície da lente, use uma escova macia isenta de óleo.

4. Ao remover manchas ou borrões como impressões digitais da superfície das lentes, limpe as lentes suavemente

com um pano de algodão macio e limpo. Use uma pequena quantidade de álcool puro (etanol) ou limpador de lentes disponível em lojas para limpar borrões resistentes, a partir do centro da lente para fora, em movimento circular. Não use nada duro, pois pode arranhar a superfície da lente.50

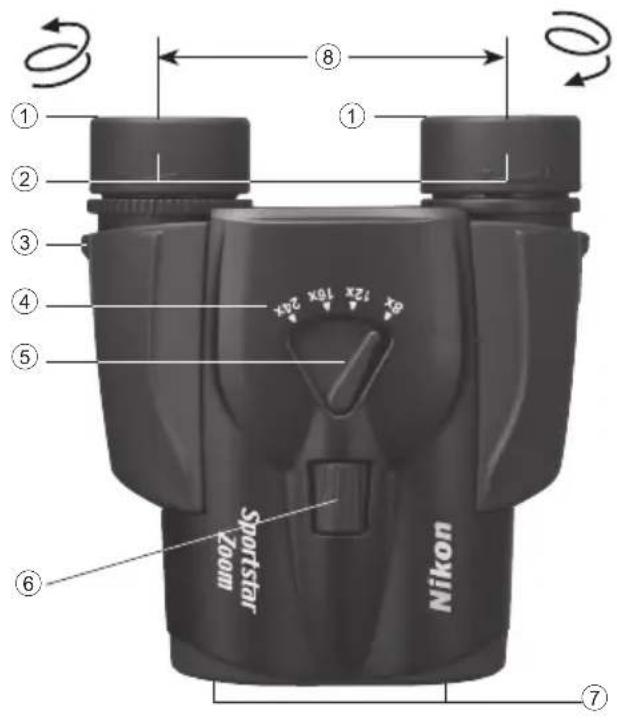

Nomenclatura Por favor, consulte as imagens numeradas na página 3. 1 Lentes oculares 2 Viseira 3 Olhal para alça de pescoço 4 Indicação de magnificação 5 Alavanca de zoom 6 Anel de foco 7 Lente objetiva 8 Distância interpupular 9 Anel de dioptria 0 Índice de dioptria a Posição da dioptria 0 (zero) ITENS FORNECIDOS Binóculo Tampa da lente ocular Estojo macio Alça de pescoço Oculares Quanto às direções nas quais você pode girar os oculares, por favor, consulte a imagem na página 3.

• Pessoas que usam óculos devem usá-lo totalmente recolhido.

• Pessoas que não usam óculos devem usá-lo totalmente estendido.51

1) Ajuste da distância interpupilar

Ao olhar para um objeto através das 1 Lentes oculares, gire delicadamente o corpo do binóculo até que as duas imagens do objeto se fundam em uma.

2) Ajuste da dioptria

(Balanceamento da visão direita e esquerda) 1 Gire o 6 Anel de foco até obter uma imagem nítida do seu objeto no ocular esquerdo. 2 Gire o 9 Anel de dioptria do ocular direito até obter uma imagem nítida do mesmo objeto no ocular direito.

• Para focalizar com o 9 Anel de dioptria ou 6 Anel de foco, gire no sentido anti-horário para focalizar um objeto próximo ou no sentido horário para um objeto distante.

• Com o foco ajustado corretamente, lembre a posição do índice do 9 Anel de dioptria para facilitar o ajuste futuro da dioptria.

Quando você vir um objeto diferente, ajuste o 6 Anel de foco até obter uma imagem nítida. Alavanca de zoom A magnificação pode ser modificada movimentando a alavanca de zoom. Ao visualizar o objeto em uma magnificação diferente, primeiro ajuste corretamente o foco a uma magnificação maior. Isto minimiza o turvamento, que pode ocorrer quando você muda a magnificação.

• Este produto não é à prova d'água. Portanto, evite que ele se molhe na chuva, respingos de água, etc.

• Para manter o seu binóculo em excelentes condições, a Nikon Vision recomenda a manutenção regular feita por um distribuidor autorizado.

• As especificações e o projeto estão sujeitos a mudanças sem aviso prévio.

• Não pode ser feita nenhuma reprodução deste "Manual de Instruções", no todo ou em parte (exceto para breve citação em artigos ou análises críticas), sem autorização por escrito da NIKON VISION CO., LTD.52

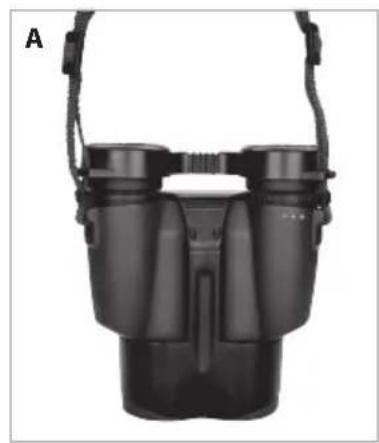

Alça de pescoço e tampas durante a observação Por favor, consulte as imagens A, B e C na página 3. Alça de pescoço Fixe a alça de pescoço, conforme a ilustração (A), tendo o cuidado de não torcê-la. Tampa da ocular Há duas maneiras de posicionar a tampa da ocular, enquanto você observa o seu objeto.

1. Remova as tampas dos óculos e deixe-as pendurada na alça de pescoço.

2. Remova as tampas dos óculos, depois destaque a alça direita da tampa e deixe-a pendurada na alça de

pescoço esquerda (B). Para fixar/separar a tampa da ocular, puxe a alça de pescoço pelas fendas, como mostrado na imagem (C) na ordem a seguir:

• Destacar: a → b → c Especificações Tipo: Binóculo de zoom do prisma de Porro Modelo 8-24x25 Brilho 9,6* Magnificação (x) 8-24 Alívio dos olhos (mm) 13,0* Diâmetro efetivo da objetiva (mm) 25 Distância de foco próxima, aprox. (m) 4,0 Campo de visão angular (real) (°) 4,6* Ajuste da distância interpupilar (mm) 56-72 Campo de visão angular (apparent) (°)** 35,6* Comprimento (mm) 123 Campo de visão a 1.000m (m) 80* Largura (mm) 109 Pupila de saída (mm) 3,1* Peso (g) 305

• Quando a magnificação mínima (8x) é selecionada ** O número calculado pela fórmula [tan ω' = Γ x tanω ]: Campo de visão aparente: 2ω', Magnificação: Γ , Campo de visão real: 2ωMemoMemoMemoPrinted in China 907C_1_1906 NIKON VISION CO., LTD.
