BEDIENUNGSANLEITUNG Sportstar Zoom NIKON

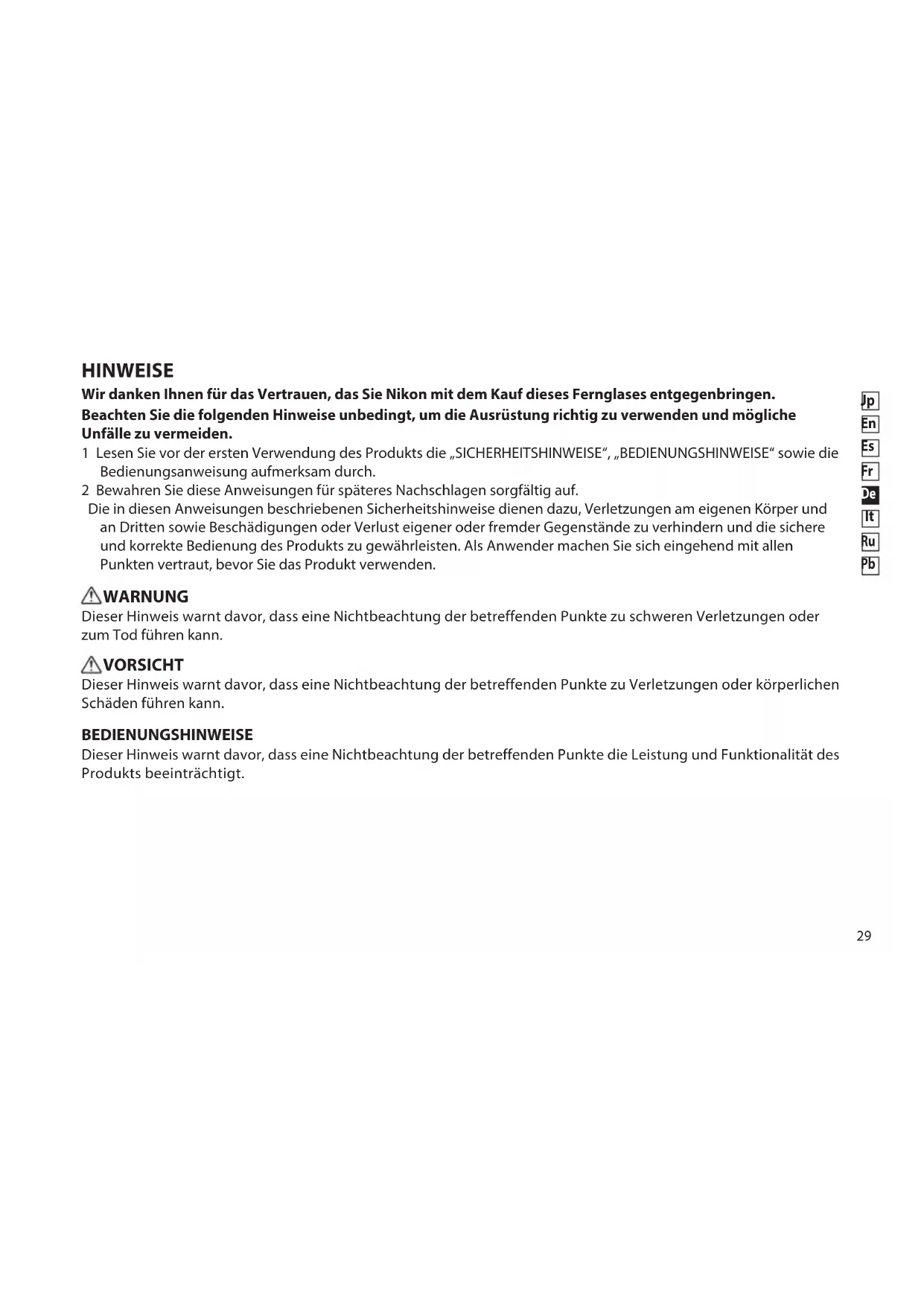

HINWEISE Wir danken Ihnen für das Vertrauen, das Sie Nikon mit dem Kauf dieses Fernglases entgegenbringen. Beachten Sie die folgenden Hinweise unbedingt, um die Ausrüstung richtig zu verwenden und mögliche Unfälle zu vermeiden. 1 Lesen Sie vor der ersten Verwendung des Produkts die „SICHERHEITSHINWEISE“, „BEDIENUNGSHINWEISE“ sowie die Bedienungsanweisung aufmerksam durch. 2 Bewahren Sie diese Anweisungen für späteres Nachschlagen sorgfältig auf. Die in diesen Anweisungen beschriebenen Sicherheitshinweise dienen dazu, Verletzungen am eigenen Körper und an Dritten sowie Beschädigungen oder Verlust eigener oder fremder Gegenstände zu verhindern und die sichere und korrekte Bedienung des Produkts zu gewährleisten. Als Anwender machen Sie sich eingehend mit allen Punkten vertraut, bevor Sie das Produkt verwenden. WARNUNG Dieser Hinweis warnt davor, dass eine Nichtbeachtung der betreffenden Punkte zu schweren Verletzungen oder zum Tod führen kann. VORSICHT Dieser Hinweis warnt davor, dass eine Nichtbeachtung der betreffenden Punkte zu Verletzungen oder körperlichen Schäden führen kann. BEDIENUNGSHINWEISE Dieser Hinweis warnt davor, dass eine Nichtbeachtung der betreffenden Punkte die Leistung und Funktionalität des Produkts beeinträchtigt.30

SICHERHEITSHINWEISE WARNUNG! Niemals mit dem Fernglas/Fernrohr direkt in die Sonne blicken. Direktes Blicken in die Sonne oder in intensives Licht kann zu schweren Augenschäden oder Blindheit führen. VORSICHT!

• Belassen Sie das Fernglas/Fernrohr niemals an einem unstabilen Ort. Es kann zu Boden fallen und zu Verletzungen führen.

• Blicken Sie niemals während des Gehens durch das Fernglas/Fernrohr. Sie könnten in unerwartete Hindernisse hineinlaufen und sich verletzen.

• Schwenken Sie das Fernglas/Fernrohr nicht an seinem Trageriemen. Sie könnten jemanden verletzen.

• Die Weichtasche, der Trageriemen und sonstige externe Teile an Fernglas/Fernrohr und Augenmuscheln können mit der Zeit Schaden nehmen und sich z. B. auf Kleidung abfärben. Prüfen Sie vor jeder Benutzung den Zustand dieser Teile und wenden Sie sich an einen von Nikon autorisierten Fachhändler, wenn Sie irgendwelche Schäden feststellen.

• Bei längerem Kontakt mit den Augenmuscheln kann es zu Hautentzündungen kommen. Stellen Sie in einem solchen Fall die Verwendung ein und suchen Sie unverzüglich einen Arzt auf.

• Achten Sie darauf, nicht Ihre Finger einzuklemmen, wenn Sie den Pupillenabstand oder die Dioptrieneinstellung ändern. Achten Sie besonders darauf, wenn Kleinkinder mit dem Fernglas umgehen.

• Halten Sie den Kunststoffbeutel, in dem das Fernglas/Fernrohr verpackt war, von Kleinkindern fern. Es droht Erstickungsgefahr.

• Verhindern Sie, dass Kleinkinder versehentlich Deckel oder Augenmuschel verschlucken. Sollte dies dennoch vorkommen, suchen Sie unverzüglich einen Arzt auf.

• Versuchen Sie niemals, das Fernglas/Fernrohr auseinanderzubauen. Bei Reparaturen wenden Sie sich an einen von Nikon autorisierten Fachhändler.31

BEDIENUNGSHINWEISE BEDIENUNG

• Öffnen Sie die rechten und linken Okulartuben nicht über ihre Grenzen hinaus. Drehen Sie niemals den Dioptrien- Einstellring, und den Scharfstellring gewaltsam über den Anschlag hinaus.

• Vermeiden Sie Regen, Wasserspritzer, Sand und Schmutz.

• Setzen Sie Ihr Fernglas/Fernrohr keinen Stößen aus. Wenn Sie kein normales Bild erzielen können, nachdem Ihr Fernglas/Fernrohr gegen etwas gestoßen oder nass geworden ist, bringen Sie es sofort zu einem von Nikon autorisierten Fachhändler.

• Bei starken plötzlichen Temperaturänderungen kann es an den Objektivoberflächen zu Kondensatbildung kommen. Lassen Sie das Fernglas/Fernrohr in dem Fall vollständig bei Zimmertemperatur trocknen. AUFBEWAHRUNG

• Bei hoher Luftfeuchtigkeit kann es zu Kondensatbildung und Schimmelbefall kommen. Bewahren Sie das Fernglas/Fernrohr deshalb an einem kühlen, trockenen Ort auf. Nach Gebrauch im Regen oder in der Nacht lassen Sie das Fernglas/Fernrohr bei Zimmertemperatur vollständig trocknen, bevor Sie es an einem kühlen, trockenen Ort aufbewahren.

• Für die Langzeitaufbewahrung verwenden Sie einen Kunststoffbeutel oder einen luftdichten Behälter mit etwas Trockenmittel. Wenn dies nicht möglich ist, sorgen Sie für einen sauberen, gut belüfteten Ort, und bewahren Sie das Fernglas/Fernrohr ohne seine Tragetasche auf, weil diese sehr feuchtigkeitsanfällig ist.

• Belassen Sie das Fernglas/Fernrohr nicht in einem in der Sonne geparkten Fahrzeug oder in der Nähe von Heizungen und Warmluftauslässen. Andernfalls sind Leistungs- und Funktionsverluste die Folge.

PFLEGE UND AUFBEWAHRUNG

1. Entfernen Sie Staub vom Scharfstellring, vom Dioptrien-Einstellring und von anderen beweglichen Teilen mit einem

2. Zum Reinigen entfernen Sie zunächst Staub mit einem Blasepinsel und wischen Sie den Körper dann mit einem

weichen, sauberen Tuch sauber. Nach Gebrauch am Meer wischen Sie Salzreste mit einem leicht angefeuchteten, weichen Tuch weg und anschließend mit einem trockenen Tuch trocken. Verwenden Sie keine scharfen Lösungsmittel wie Waschbenzin oder Verdünner, da diese das Finish angreifen.

3. Zum Entfernen von Staub von den Objektivoberflächen verwenden Sie einen ölfreien Objektivreinigungspinsel.

4. Entfernen Sie Flecken und Fingerabdrücke von den Objektivoberflächen mit einem weichen, sauberen

Baumwolltuch. Wischen Sie die Objektivoberflächen vorsichtig und ohne Kraftanwendung sauber. Besonders hartnäckige Verschmutzungen können mit einem Tropfen reinen Alkohol (Ethanol) oder handelsüblichem Objektivreiniger entfernt werden, indem Sie das Objektiv von der Mitte aus mit kreisenden Bewegungen reinigen. Verwenden Sie keine harten Gegenstände, da diese die Objektivoberfläche zerkratzen können.32

Teilebezeichnung Die nummerierten Bilder auf Seite 3 enthalten weitere Erklärungen. 1 Okulare 2 Okularmuschel 3 Riemenöse 4 Vergrößerungsanzeige 5 Zoom-Hebel 6 Fokussierring 7 Objektivlinse 8 Augenabstand 9 Dioptrien-Einstellring 0 Dioptrienindex a Dioptrien-Nullstellung Im Lieferumfang Fernglas Okulardeckel Weichtasche Halsriemen Augenmuscheln Informationen, in welche Richtungen Sie die Augenmuscheln drehen müssen, finden Sie auf dem Bild auf Seite 3.

• Für Brillenträger ist bei Gebrauch die voll eingezogene Position am besten.

• Für Nicht-Brillenträger ist bei Gebrauch die voll ausgezogene Position am besten.33

1) Einstellen des Pupillenabstands

Blicken Sie durch die Okulare 1 auf ein Beobachtungsobjekt und drehen Sie dabei das Fernglasgehäuse allmählich so lange, bis die beiden Objektbilder zur Deckung kommen.

2) Dioptrieneinstellung

(Einstellung auf die individuelle Sehstärke) 1 Blicken Sie durch das linke Okular, und stellen Sie durch Drehen des Scharfstellrings 6 auf ein Objekt scharf. 2 Blicken Sie dann durch das rechte Okular und fokussieren Sie mit Hilfe des Dioptrien-Einstellrings 9 auf dasselbe Objekt.

• Zur Scharfstellung mit dem Dioptrien-Einstellring 9 oder dem Scharfstellring 6 auf ein nahes Objekt im Gegenuhrzeigersinn drehen; zur Scharfeinstellung auf ein fernes Objekt im Uhrzeigersinn drehen.

Merken Sie sich nach erfolgter Einstellung die Indexposition des Dioptrien-Einstellrings 9 für künftigen Gebrauch.

Für ein neues Objekt verstellen Sie den Scharfstellring 6 zur erneuten Schärfeneinstellung. Zoom-Hebel Die Vergrößerung kann durch Bewegen des Zoom-Hebels geändert werden. Um ein Motiv in einer anderen Vergrößerung anzusehen, passen Sie zuerst den Fokus bei einer höheren Vergrößerung an. Dadurch werden Verwacklungen durch das Ändern der Vergrößerung reduziert.

• Dieses Produkt ist nicht wasserdicht. Es darf daher nicht nass werden, d.h. mit Regen, Wasserspritzer usw. in Berührung kommen.

• Damit Sie viele Jahre ungetrübte Freude an Ihrem Fernglas haben, empfiehlt Nikon Vision die regelmäßige Wartung durch einen autorisierten Fachhändler.

• Änderungen der Konstruktion und der technischen Daten bleiben vorbehalten.

• Alle Rechte, auch die des auszugsweisen Nachdrucks (mit Ausnahme kurzer Zitate in technischen Besprechungen), ohne schriftliche Genehmigung durch NIKON VISION CO., LTD. bleiben ausdrücklich vorbehalten.34

Trageriemen und Abdeckungen während der Beobachtung Die Bilder A, B und C auf Seite 3 enthalten weitere Erklärungen. Trageriemen Bringen Sie den Trageriemen wie gezeigt (A) an, ohne dabei den Riemen zu verdrehen. Okularabdeckung Während der Beobachtung können Sie die Okularabdeckung auf zwei Arten handhaben.

1. Entfernen Sie die Okularabdeckung von den Okularen und lassen Sie sie am Trageriemen hängen.

2. Entfernen Sie die Okularabdeckung von den Okularen, trennen Sie die rechte Riemenseite von der

Abdeckung, und lassen Sie sie von der linken Riemenseite hängen (B). Um die Okularabdeckung anzubringen bzw. zu trennen, ziehen Sie den Trageriemen durch die Schlitze wie in Abbildung (C) gezeigt in der folgenden Reihenfolge:

• Anbringen: c → b → a

• Trennen: a → b → c Technische Daten Bauart: Dach-Prismentyp mit Mitteltrieb Modell 8-24x25 Lichtstärke 9,6* Vergrößerung (x) 8-24 Abstand der Austritts pupille (mm) 13,0* Effektiver Objektivlinsen-durchmesser (mm) 25 Mindestdistanz, ca. (m) 4,0 Sehfeld (objektiv) (°) 4,6* Pupillenabstand (mm) 56-72 Sehfeld (subjektiv) (°)** 35,6* Länge (mm) 123 Sehfeld auf 1.000 m (m) 80* Breite (mm) 109 Austrittspupille (mm) 3,1* Gewicht (g) 305

• Wenn die minimale Vergrößerung (8-fach) ausgewählt ist ** Wert gemäß der Formel [tan ω' = Γ x tanω ]: Virtuelles Blickfeld: 2ω', Vergrößerung: Γ , Reelles Blickfeld: 2ω35
