Monarch HG 10x30 - Binóculos NIKON - Manual de utilização gratuito

Tipo de produto	Binóculos de prisma em telhado com foco central
Marca	Nikon
Modelo	Monarch HG 10x30
Ampliação	10x
Diâmetro efetivo da objetiva	30 mm
Campo angular de visão (real)	6,9°
Campo angular de visão (aparente)	62,2°
Campo de visão a 1 000 m	121 m
Pupila de saída	3,0 mm
Luminosidade relativa	9,0
Alívio ocular	15,2 mm
Distância mínima de foco	2 m
Comprimento	119 mm
Largura	126 mm
Espessura	47 mm
Peso	450 g
Ajuste da distância interpupilar	56-74 mm
Impermeabilidade	Até 5 m por 10 minutos, preenchido com nitrogênio
Alimentação	Nenhuma (binóculos ópticos)
Funções principais	Observação terrestre e astronômica, foco central, ajuste dióptrico, oculares rebatíveis
Manutenção e limpeza	Limpar as lentes com um spray a uma distância mínima de 30 cm; secar qualquer umidade antes de manusear
Segurança	Não usar debaixo d'água; não expor a água em alta pressão
Peças sobressalentes e acessórios fornecidos	Tampas de ocular (x1), tampas de objetiva (x2), anéis de objetiva de borracha (x2), estojo, alça de ombro
Informações gerais	Manual de instruções disponível para download; design e especificações sujeitos a alterações

Perguntas frequentes - Monarch HG 10x30 NIKON

Como ajustar a dioptria nos binóculos Monarch HG 10x30 ?

Levante o anel dióptrico para destravá-lo, depois gire-o no sentido horário ou anti-horário para ajustar o foco do olho direito. Após o ajuste, empurre o anel para baixo para travá-lo.

Como ajustar a distância interpupilar?

Dobre ou afaste os dois tubos em torno do eixo central até obter um único círculo de imagem. A faixa de ajuste é de 56 a 74 mm.

Qual é a distância mínima de foco?

A distância mínima de foco é de 2 metros (6,6 pés), ideal para observar objetos próximos como insetos ou flores.

Posso usar estes binóculos com óculos?

Sim. Se você usa óculos, use as oculares completamente retraídas. Se não usa óculos, estenda-as totalmente para conforto ideal.

Os binóculos são à prova d'água?

Sim, são vedados até 5 metros de profundidade por 10 minutos e preenchidos com nitrogênio para evitar condensação e mofo.

Como limpar as lentes?

Use um sistema de limpeza em spray segurando a lata na vertical e a pelo menos 30 cm das lentes, movendo para evitar concentração de líquido. Você também pode usar um pano de microfibra macio.

O que fazer se os binóculos embaçarem?

O design com injeção de nitrogênio reduz a condensação interna. Se aparecer umidade, seque o exterior com um pano seco e deixe os binóculos em um local seco à temperatura ambiente.

Como fixar a alça de ombro?

Prenda a alça de ombro conforme ilustrado no manual, certificando-se de que a correia não torça. As tampas de ocular podem ficar penduradas no lado esquerdo.

Quais acessórios são fornecidos com os binóculos?

Os acessórios incluem: tampa de ocular (x1), tampas de objetiva (x2), anéis de objetiva de borracha (x2), estojo e alça de ombro.

Onde posso baixar o manual completo?

O manual está disponível gratuitamente em PDF no site notice-facile.com. Você também pode solicitar uma tradução em outro idioma através do formulário fornecido.

MANUAL DE UTILIZADOR Monarch HG 10x30 NIKON

Português brasileiro......24

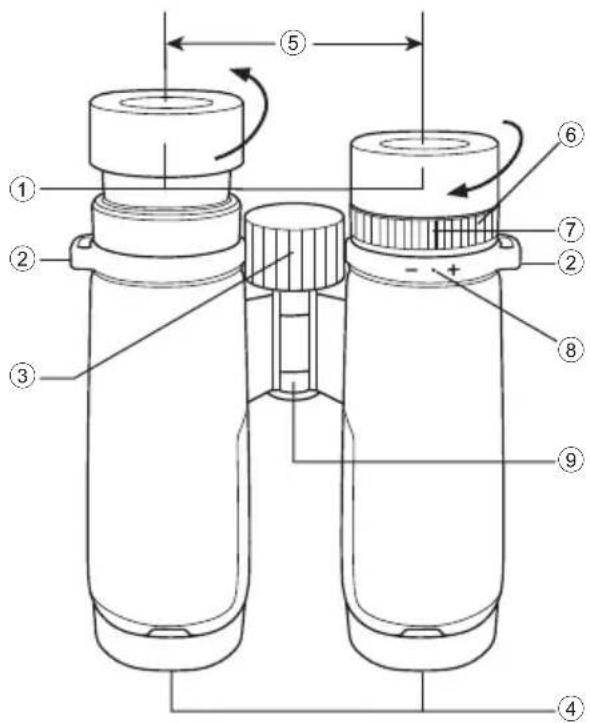

Nomenclature

① Eyecup
② Neck strap eyelet
③ Focusing ring
④ Objective lens
⑤ Interpupillary distance
⑥ Diopter ring
⑦ Diopter index
⑧ 0 (zero) diopter position
⑨ Central shaft

ITEMS SUPPLIED

Binoculars ×1

Eyepiece cap ×1

Objective lens cap ×2

Objective rubber ring ×2

Case ×1

Neck strap ×1

① Oculares
② Olhal para alça de pescoço
③ Anel de foco
④ Objetivas
⑤ Distância interpupilar
⑥ Anel de dioptria
⑦ Índice de dioptria
⑧ Posição 0 (zero) de dioptria
⑨ Coluna central

ITENS FORNECIDOS

Binóculo × 1

Tampa das lentes oculares × 1

Tampas das objetivas × 2

Para saber em que direção girar as oculares, consulte a imagem na página 24.

• Para as pessoas que usam óculos, use-as na posição totalmente retraída. Para ajustar sua visão precisamente, você também pode usar qualquer um dos dois estágios de encaixe antes de atingir a posição totalmente retraída.
• Para as pessoas que não usam óculos, use-as na posição totalmente estendida. Para ajustar a posição dos olhos precisamente, você também pode usar qualquer um dos dois estágios de encaixe antes de atingir a posição totalmente estendida.

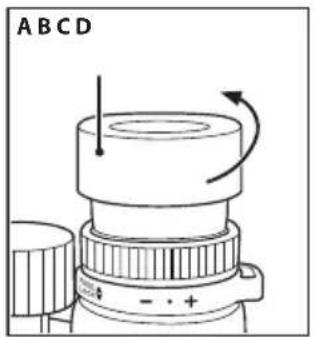

Dioptria e mecanismo de trava de dioptria

1. Ao usar 8×30/10×30, gire o protetor ocular conforme ilustrado em (A) para estendê-lo. Ao usar 8×42/10×42, passe para "2.".

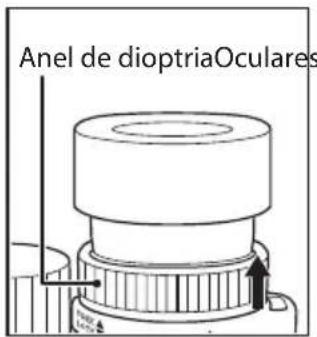

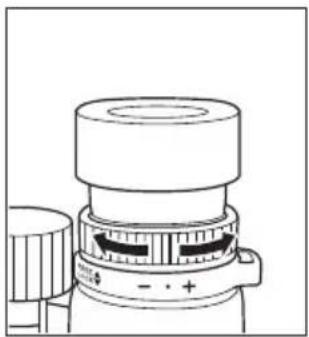

2. Puxe o anel de dioptria para cima conforme a ilustração em (B) para destravá-lo. Ajuste a dioptria girando o anel no sentido horário ou anti-horário (C).
3. Após o ajuste do lado direito, puxe o anel para baixo conforme a ilustração em (D) para travá-lo.

Alça de pescoço e tampas durante a observação

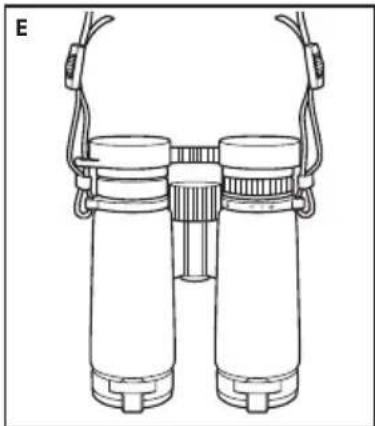

Alça de pescoço

Fixe a alça do pescoço conforme ilustrado em (E), prestando muita atenção para não torcê-la.

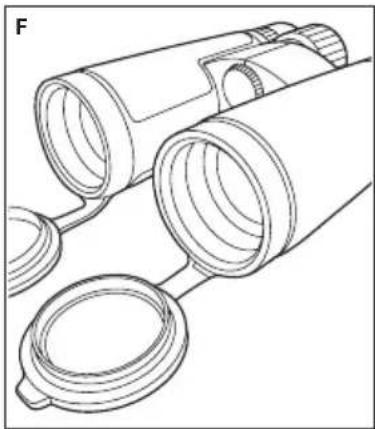

Tampas das objetivas rebatíveis

Fixe as tampas das objetivas conforme ilustrado em (F), certificando-se de que as dobradiças da parte da tampa se abram para baixo a partir do tubo do binóculo quando aberto. (corretamente fixadas quando fornecidas).

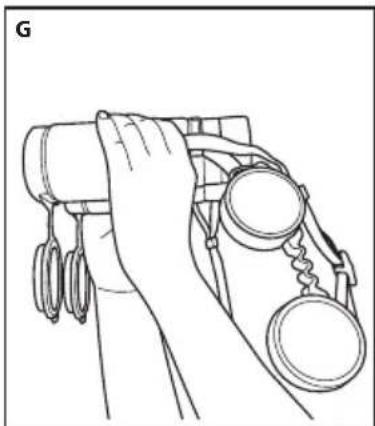

Remova as tampas das oculares e deixe-as penduradas na alça de pescoço esquerda conforme a ilustração (G).

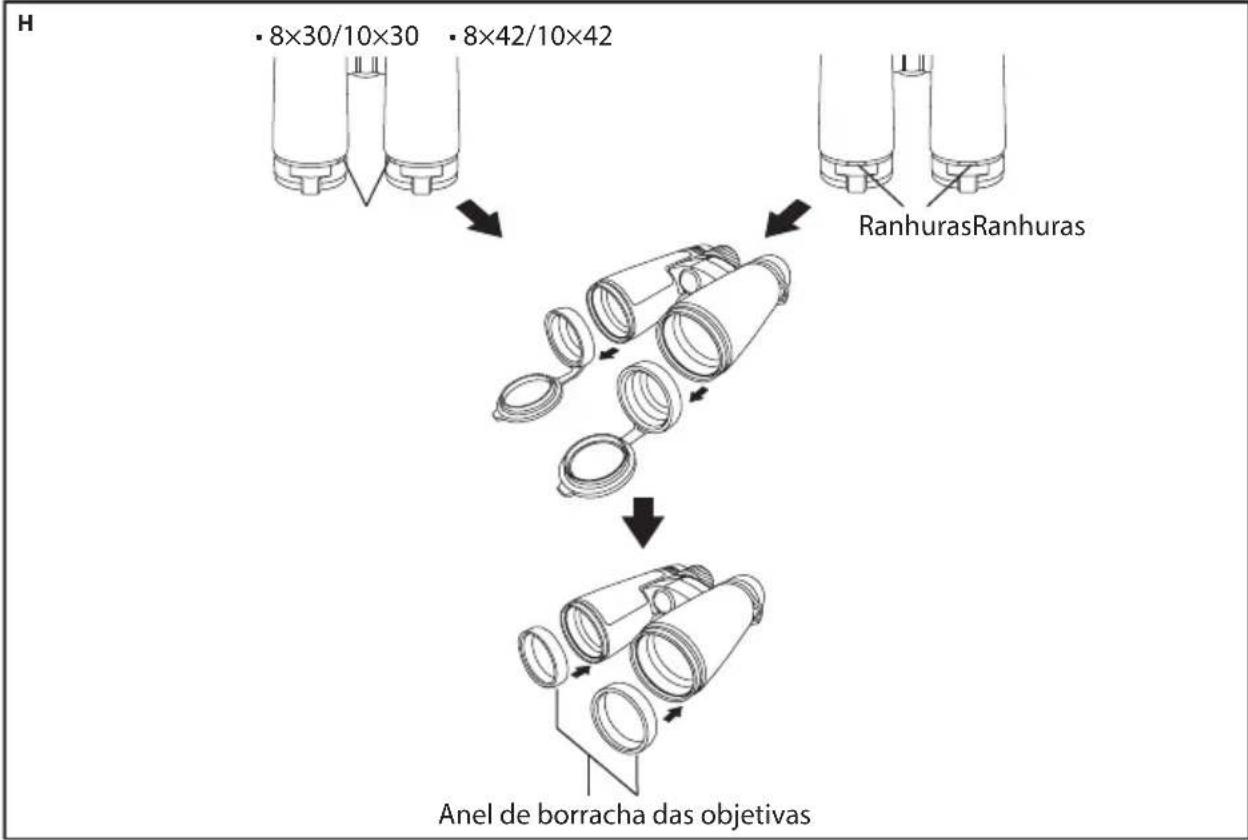

Você pode inserir os dedos nas ranhuras para remover as tampas das objetivas e prender o anel de borracha como peça de substituição (H).

Se guardar o binóculo no estojo com os anéis de borracha presos, as objetivas poderão ficar com sujeira ou pó.

Especificações

Tipo: Foco central do prisma de Dach
Modelo	8×30 10×30	8×42 10×42
Ampliação (×)	8 10 8 10
Diâmetro efetivo das objetivas (mm)	30 30 42 42
Campo angular de visão (real) (°)	8,3 6,9 8,3	6,9
Campo angular de visão (aparente) (°)*	60,3 62,2 60,3 62,2
Campo de visão a 1.000 m/jardas (m/pés)	145/435 121	/362 145/435 121	/362
Pupila de saída (mm)	3,8 3,0 5,3	4,2
Brilho	14,4 9,0 28,1	17,6
Alívio dos olhos (mm)	16,2 15,2 17,8	17,0
Distância de focalização próxima (m/pés)	2/6,6 2/6,6	2/6,6 2/6,6
Comprimento (mm/pol.)	119/4,7 119/4,7	145/5,7 145/5,7
Largura (mm/pol.)	126/5,0 126/5,0	131/5,2 131/5,2
Profundidade (mm/pol.)	47/1,9 47/1,9	56/2,2 56/2,2
Peso (g/oz.)	450/15,9 450	/15,9 665/23,5 680	/24,0
Ajuste de distância interpupilar (mm/pol.)	56-74	56-74	56-74	56-74
	2,2-2,9	2,2-2,9	2,2-2,9	2,2-2,9
Estrutura	A estrutura é à prova d'água (até 5 m (16,4 pés) metros por 10 minutos) e preenchida com gás de nitrogênio

* O número calculado pela fórmula [tan ' = × ]: Campo aparente de visão: 2' , Ampliação: , Campo real de visão: 2

Sobre proteção contra água e desembaçamento:

• Todos os modelos mostrados são à prova d'água e não sofrerão danos no sistema ótico se submergidos ou jogados a uma profundidade máxima de 5 m (16,4 pés) por até 10 minutos.
• Podem ser usados em condições de elevada umidade, poeira e chuva sem risco de dano.
• O design preenchido de nitrogênio torna-os resistentes a condensação e mofo.

Observe o seguinte ao usar estes produtos:

• O binóculo não pode ser usado debaixo d'água. Além disso, não o exponha a jatos de água, como no caso de água corrente.
• Qualquer umidade deve ser seca antes de ajustar as peças móveis destes produtos para evitar danos e por motivos de segurança.

Para manter o seu binóculo em excelentes condições, é recomendada a manutenção regular feita por um distribuidor autorizado.

Limpeza das lentes

Ao limpar a lente objetiva do binóculo usando um produto aerossol, certifique-se de segurar a lata na posição vertical a pelo menos 30 cm (11,8 pol.) de distância da superfície da lente enquanto movimenta a lata para evitar a concentração do gás líquido vaporizado sobre um só ponto.

• As especificações e o design estão sujeitos a mudanças sem aviso prévio.
• Nenhuma parte do manual pode ser reproduzida, transmitida, transcrita, armazenada em um sistema de memória removível nem traduzida para qualquer idioma, seja de que forma for, sem a autorização prévia por escrito da Nikon.
