Monarch HG 10x30 - Jumelles NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles à prisme en toit avec mise au point centrale
Marque	Nikon
Modèle	Monarch HG 10x30
Grossissement	10x
Diamètre effectif de l'objectif	30 mm
Champ angulaire de vision (réel)	6,9°
Champ angulaire de vision (apparent)	62,2°
Champ de vision à 1 000 m	121 m
Pupille de sortie	3,0 mm
Luminosité relative	9,0
Dégagement oculaire	15,2 mm
Distance minimale de mise au point	2 m
Longueur	119 mm
Largeur	126 mm
Épaisseur	47 mm
Poids	450 g
Réglage de l'écart interpupillaire	56-74 mm
Étanchéité	Jusqu'à 5 m pendant 10 minutes, rempli d'azote
Alimentation	Aucune (jumelles optiques)
Fonctions principales	Observation terrestre et astronomique, mise au point centrale, réglage dioptrique, œilletons rabattables
Entretien et nettoyage	Nettoyer les lentilles avec un aérosol à distance minimale de 30 cm ; essuyer toute humidité avant de manipuler
Sécurité	Ne pas utiliser sous l'eau ; ne pas exposer à de l'eau sous forte pression
Pièces détachées et accessoires fournis	Capuchons d'oculaire (x1), capuchons d'objectif (x2), bagues d'objectif en caoutchouc (x2), étui, bandoulière
Informations générales	Notice d'utilisation disponible en téléchargement ; conception et spécifications sujettes à modification

FOIRE AUX QUESTIONS - Monarch HG 10x30 NIKON

Comment régler la dioptrie sur les jumelles Monarch HG 10x30 ?

Soulevez la bague dioptrique pour la déverrouiller, puis tournez-la dans le sens des aiguilles d'une montre ou inverse pour ajuster la mise au point de l'œil droit. Une fois le réglage effectué, repoussez la bague vers le bas pour la verrouiller.

Comment ajuster l'écart interpupillaire ?

Pliez ou écartez les deux tubes autour de l'axe central jusqu'à obtenir un seul cercle d'image. La plage de réglage est de 56 à 74 mm.

Quelle est la distance minimale de mise au point ?

La distance minimale de mise au point est de 2 mètres (6,6 pieds), idéale pour observer des objets proches comme des insectes ou des fleurs.

Puis-je utiliser ces jumelles avec des lunettes ?

Oui. Si vous portez des lunettes, utilisez les œilletons complètement rétractés. Si vous ne portez pas de lunettes, déployez-les en extension complète pour un confort optimal.

Les jumelles sont-elles étanches ?

Oui, elles sont étanches jusqu'à 5 mètres de profondeur pendant 10 minutes et remplies d'azote pour éviter la condensation et les moisissures.

Comment nettoyer les lentilles ?

Utilisez un système de nettoyage à aérosol en tenant la bombe à la verticale et à au moins 30 cm des lentilles, en bougeant pour éviter une concentration de liquide. Vous pouvez aussi utiliser un chiffon microfibre doux.

Que faire si les jumelles s'embuent ?

La conception à injection d'azote réduit la condensation interne. Si de l'humidité apparaît, essuyez l'extérieur avec un chiffon sec et laissez les jumelles dans un endroit sec à température ambiante.

Comment fixer la bandoulière ?

Attachez la bandoulière comme illustré dans la notice, en veillant à ce que la courroie ne s'entortille pas. Les capuchons d'oculaire peuvent pendre du côté gauche.

Quels accessoires sont fournis avec les jumelles ?

Les accessoires incluent : capuchon d'oculaire (x1), capuchons d'objectif (x2), bagues d'objectif en caoutchouc (x2), étui et bandoulière.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans une autre langue via le formulaire prévu.

MODE D'EMPLOI Monarch HG 10x30 NIKON

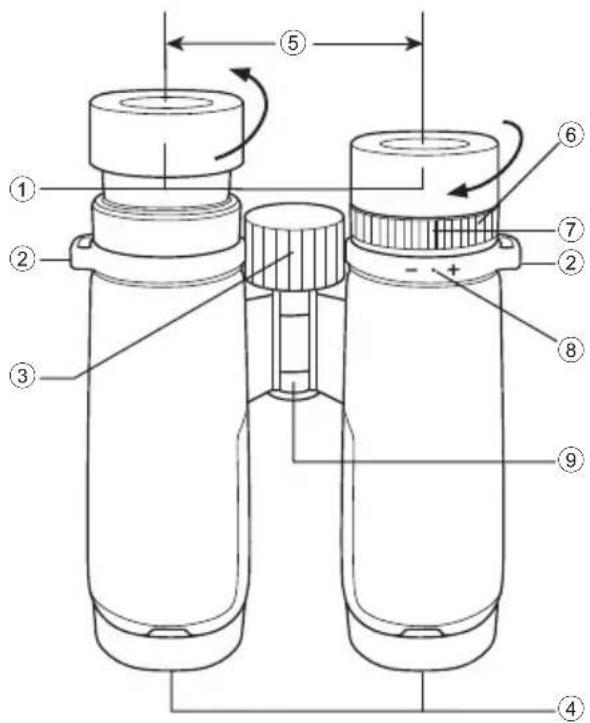

① Écrou ② Écrou pour courroie ③ Bague de mise au point ④ Lentille de l'objectif ⑤ Distance interpupillaire ⑥ Bague dioptrique ⑦ Index dioptrique ⑧ Position de 0 (zéro) dioptrique ⑨ Axe central

Éléments fournis

Jumelles × 1

Capuchon d'oculaire × 1

Capuchons d'objectif × 2

Bague d'objectif en caoutchouc × 2

Étui × 1

Bandoulière × 1

Pour savoir dans quel sens tourner les œilletons, veuillez vous reporter à la figure de la page 17.

• Si vous portez des lunettes, utilisez les œilletons complètement rétractés e rétraction complète.
• Si vous ne portez pas de lunettes, utilisez les œilletons en extension complète 'extension complète.

Réglage dioptrique et mécanisme de verrouillage

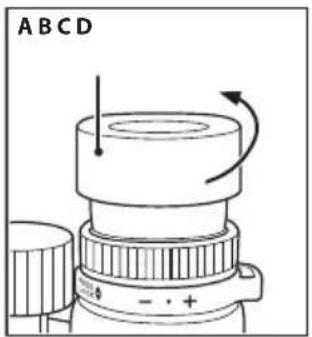

1. Lorsque vous utilisez du 8×30/10×30, tournez l'œilleton comme illustré en (A) pour le tirer. Lorsque vous utilisez du 8×42/10×42, reportez-vous au point 2.

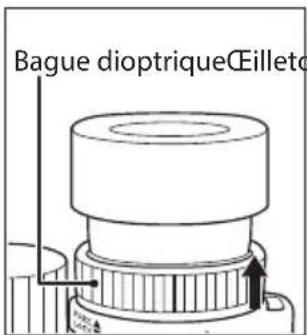

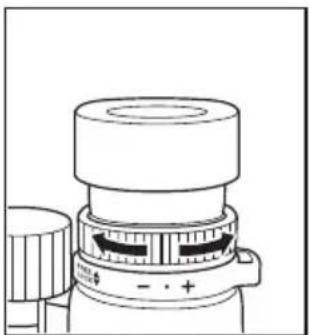

2. Soulevez la bague dioptrique comme illustré en (B) pour la déverrouiller. Effectuez le réglage dioptrique en la tournant dans le sens des aiguilles d'une montre ou dans le sens inverse (C).
3. Une fois le réglage dioptrique effectué du côté droit, repoussez la bague vers le bas comme illustré en (D) pour la verrouiller.

Bandoulière

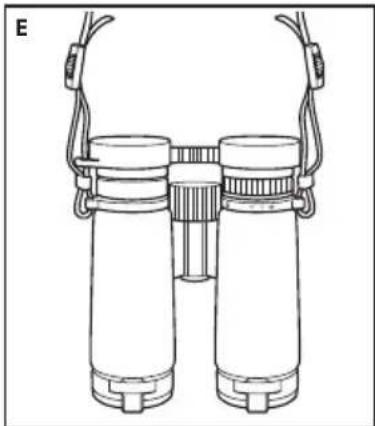

Attachez la bandoulière comme illustré en (E), en faisant bien attention à ce que la courroie ne s'entortille pas.

Capuchons d'objectif rabattables

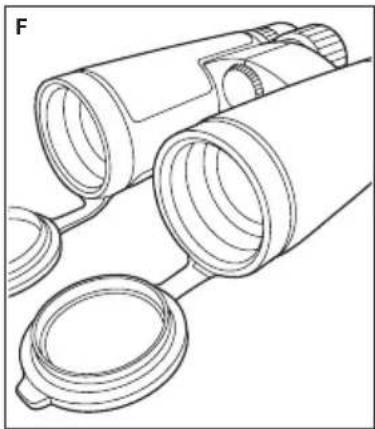

Attachez les capuchons d'objectif comme illustré en (F), en veillant à ce que leurs charnières permettent une ouverture vers le bas du tube (correctement montés d'origine).

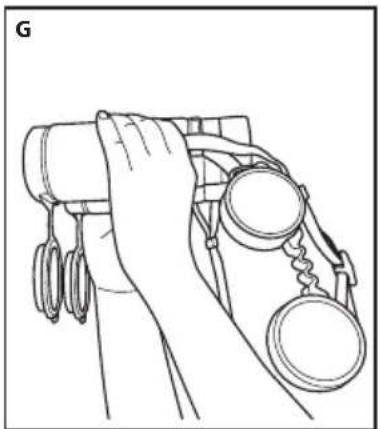

Retirez les capuchons des oculaires, puis laissez-les pendre du côté gauche de la bandoulière comme illustré en (G).

Bague d'objectif en caoutchouc

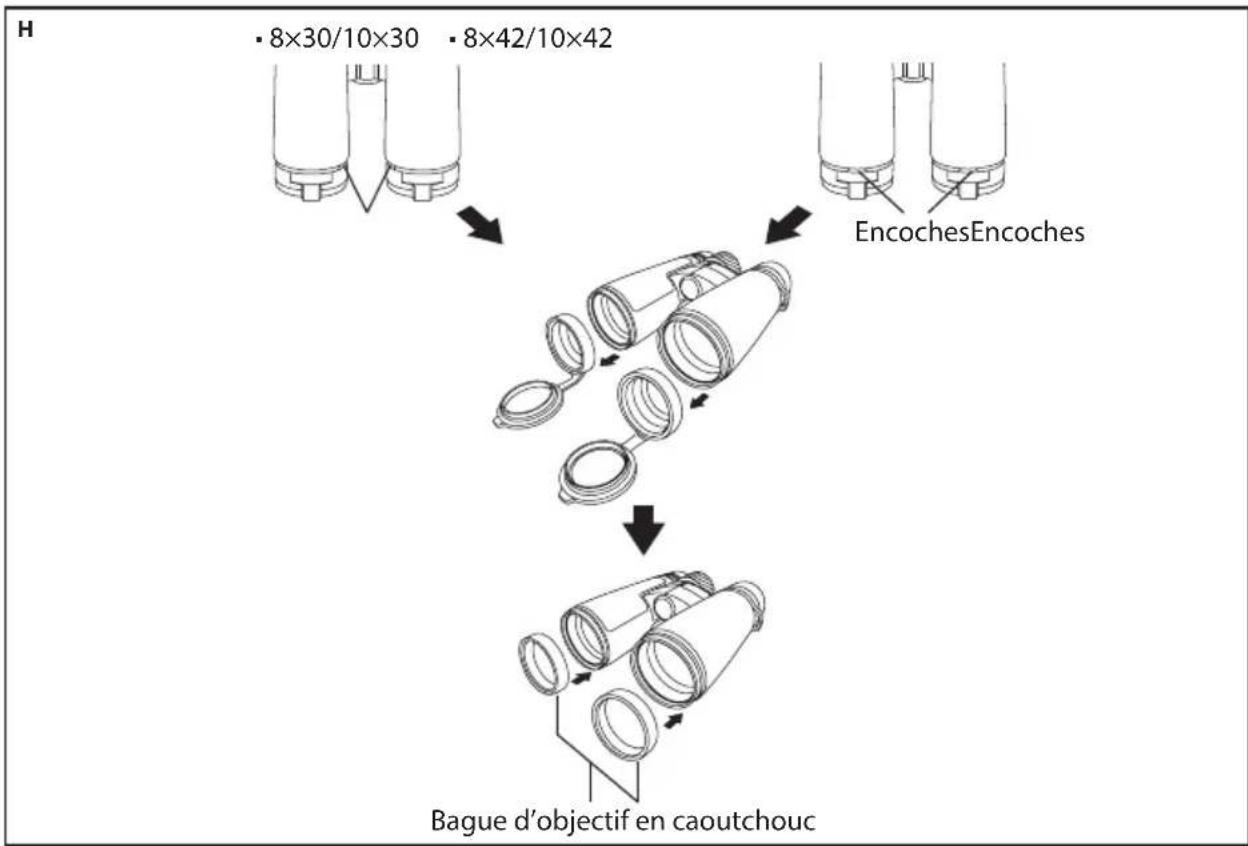

Vous pouvez insérer les doigts dans les encoches pour retirer les capuchons d'objectif et pour fixer les bagues d'objectif en caoutchouc à titre d'accessoires de rechange (H). Si vous entreposez les jumelles dans l'étui en laissant les bagues d'objectif en caoutchouc en place, de la poussière ou de la saleté peuvent se déposer sur les objectifs.

Caractéristiques

Type : jumelles à prisme en toit et mise au point centrale
Modèle	8×30 10×30	8×42 10×42
Grossissement (×)	8 10 8 10
Diamètre effectif de l’objectif (mm)	30 30 42 42
Champ angulaire de vision (réel) (°)	8,3 6,9 8,3	6,9
Champ angulaire de vision (apparent) (°)*	60,3 62,2 60,3 62,2
Champ de vision à 1 000 m/yards (m/pieds)	145/435 121	/362 145/435 121	/362
Pupille de sortie (mm)	3,8 3,0 5,3	4,2
Luminosité	14,4 9,0 28,1	17,6
Dégagement oculaire (mm)	16,2 15,2 17,8	17,0
Distance minimale de mise au point (m/pieds)	2/6,6 2/6,6	2/6,6 2/6,6
Longueur (mm/pouces)	119/4,7 119	/4,7 145/5,7	145/5,7
Largeur (mm/pouces)	126/5,0 126	/5,0 131/5,2	131/5,2
Épaisseur (mm/pouces)	47/1,9 47/1	9 56/2,2	56/2,2
Poids (g/oz)	450/15,9 450	/15,9 665/23,5	680/24,0
Réglage de l’écart interpupillaire (mm/pouces)	56-74	56-74	56-74	56-74
	2,2-2,9	2,2-2,9	2,2-2,9	2,2-2,9
Structure	Étanche (jusqu’à 5 m (16,4 pieds) pendant 10 minutes) et remplie d’azote

* Ce nombre est calculé par la formule [ ' = × ] où champ de vision apparent = 2', grossissement =, champ de vision réel = 2

• Tous les modèles illustrés sont étanches et leur système optique ne subira aucun dégât s'ils sont submergés ou s'ils tombent dans l'eau jusqu'à une profondeur maximale de 5 m (16,4 pieds) et pendant 10 minutes.
• Elles sont utilisables sous forte humidité, poussière et pluie sans risques de dommages. • La conception à injection d'azote les rend résistantes à la condensation et aux moisissures.

Observez les règles suivantes à l'emploi de ces produits :

• Les jumelles ne doivent pas être utilisées sous l'eau. Ne les passez pas non plus sous de l'eau sous forte pression, de l'eau courante par exemple.
• Toute humidité doit être essuyée avant d'ajuster les parties mobiles de ces produits pour éviter tout dégât et pour des raisons de sécurité.

Pour maintenir vos jumelles en excellent état, il est recommandé de les faire entretenir régulièrement par un revendeur agréé.

CONSIGNE POUVANT VARIER LOCALEMENT > WWW.CONSIGNESDETRI.FR

Nettoyage des lentilles

Lorsque vous utilisez un système de nettoyage de la poussière de type aérosol pour nettoyer les lentilles des jumelles, veillez à tenir l'aérosol à la verticale et à au moins 30 cm (11,8 pouces) de la surface de la lentille, tout en bougeant l'aérosol pour éviter de concentrer le liquide vaporisé sur un point précis.

• Les spécifications et la conception sont sujettes à modification sans préavis.
• Aucune section du manuel ne peut être reproduite, transmise, transcrite ou enregistrée dans un système d'enregistrement, ou traduite dans une autre langue, sous quelque forme que ce soit, sans l'autorisation écrite préalable de Nikon.
