Monarch HG 10x30 - Prismáticos NIKON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Prismáticos de prisma en tejado con enfoque central
Marca	Nikon
Modelo	Monarch HG 10x30
Aumentos	10x
Diámetro efectivo del objetivo	30 mm
Campo angular de visión (real)	6,9°
Campo angular de visión (aparente)	62,2°
Campo de visión a 1000 m	121 m
Pupila de salida	3,0 mm
Luminosidad relativa	9,0
Alivio ocular	15,2 mm
Distancia mínima de enfoque	2 m
Longitud	119 mm
Anchura	126 mm
Grosor	47 mm
Peso	450 g
Ajuste de la distancia interpupilar	56-74 mm
Impermeabilidad	Hasta 5 m durante 10 minutos, lleno de nitrógeno
Alimentación	Ninguna (prismáticos ópticos)
Funciones principales	Observación terrestre y astronómica, enfoque central, ajuste dióptrico, ojales abatibles
Mantenimiento y limpieza	Limpiar las lentes con un aerosol a distancia mínima de 30 cm; secar cualquier humedad antes de manipular
Seguridad	No usar bajo el agua; no exponer a agua a alta presión
Piezas de repuesto y accesorios incluidos	Tapas de ocular (x1), tapas de objetivo (x2), anillas de objetivo de goma (x2), estuche, correa
Información general	Manual de instrucciones disponible para descargar; diseño y especificaciones sujetos a cambios

Preguntas frecuentes - Monarch HG 10x30 NIKON

¿Cómo ajustar la dioptría en los prismáticos Monarch HG 10x30?

Levante el anillo dióptrico para desbloquearlo, luego gírelo en sentido horario o antihorario para ajustar el enfoque del ojo derecho. Una vez realizado el ajuste, empuje el anillo hacia abajo para bloquearlo.

¿Cómo ajustar la distancia interpupilar?

Doble o separe los dos tubos alrededor del eje central hasta obtener un solo círculo de imagen. El rango de ajuste es de 56 a 74 mm.

¿Cuál es la distancia mínima de enfoque?

La distancia mínima de enfoque es de 2 metros (6,6 pies), ideal para observar objetos cercanos como insectos o flores.

¿Puedo usar estos prismáticos con gafas?

Sí. Si usa gafas, utilice los ojales completamente retraídos. Si no usa gafas, despliéguelos en extensión completa para una comodidad óptima.

¿Los prismáticos son impermeables?

Sí, son impermeables hasta 5 metros de profundidad durante 10 minutos y están llenos de nitrógeno para evitar la condensación y el moho.

¿Cómo limpiar las lentes?

Use un sistema de limpieza en aerosol sosteniendo el bote en posición vertical y al menos a 30 cm de las lentes, moviéndolo para evitar la concentración de líquido. También puede usar un paño de microfibra suave.

¿Qué hacer si los prismáticos se empañan?

El diseño con inyección de nitrógeno reduce la condensación interna. Si aparece humedad, seque el exterior con un paño seco y deje los prismáticos en un lugar seco a temperatura ambiente.

¿Cómo fijar la correa?

Ate la correa como se muestra en el manual, asegurándose de que la correa no se retuerza. Las tapas de ocular pueden colgar del lado izquierdo.

¿Qué accesorios se incluyen con los prismáticos?

Los accesorios incluyen: tapa de ocular (x1), tapas de objetivo (x2), anillas de objetivo de goma (x2), estuche y correa.

¿Dónde puedo descargar el manual completo?

El manual está disponible gratuitamente en formato PDF en el sitio web notice-facile.com. También puede solicitar una traducción a otro idioma a través del formulario correspondiente.

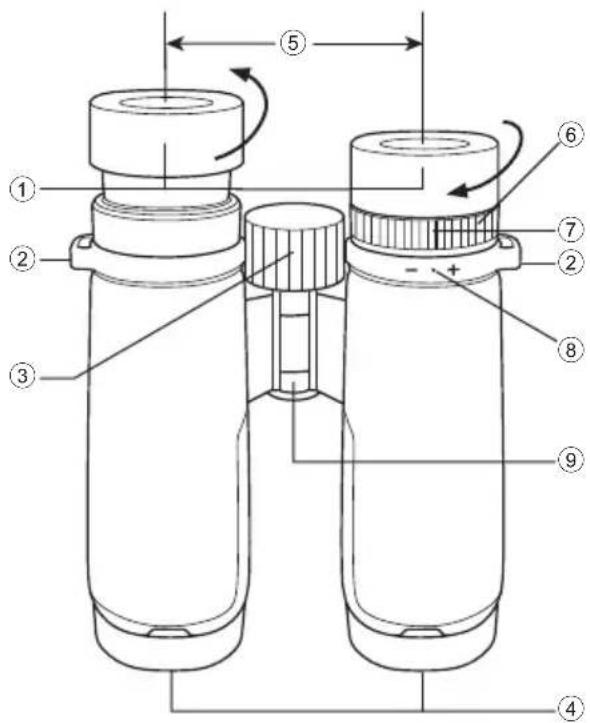

MANUAL DE USUARIO Monarch HG 10x30 NIKON

① Ojera
② Ojal para la correa al cuello
③ Anillo de enfoque
④ Lente del objetivo
⑤ Distancia interpupilar
⑥ Anillo de dioptrías
⑦ Índice de dioptrías
⑧ Posición de dioptrías 0 (cero)
⑨ Eje central

ARTÍCULOS SUMINISTRADOS

Binoculares ×1

Tapa de los oculares ×1

Tapas de la lente del objetivo ×2

Anillo de goma del objetivo ×2

Estuche blando ×1

Correa al cuello ×1

Para obtener información sobre las direcciones de giro de las ojeras, consulte la imagen de la página 10.

• Si lleva gafas, colóquelas en una posición completamente retraída. Para ajustar la vista con precisión, también puede usar cualquiera de las dos paradas antes de llegar a la posición completamente retraída.
• Si no lleva gafas, colóquelas en la posición completamente extendida. Para ajustar la posición de los ojos con precisión, también puede usar cualquiera de las dos paradas antes de llegar a la posición completamente extendida.

Dioptrías y mecanismo de bloqueo de dioptrías

1. Cuando utilice 8×30/10×30, gire la ojera como se muestra en (A) para extenderla. Cuando utilice 8×42/10×42, continúe con "2.".

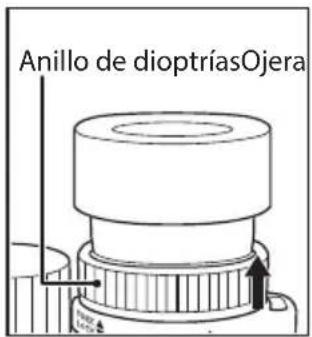

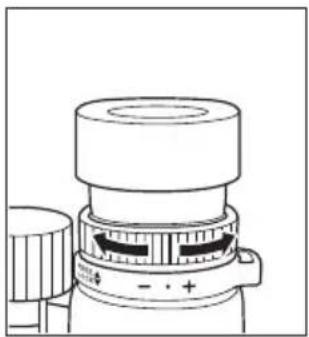

2. Tire del anillo de dioptrías como se muestra en (B) para desbloquearlo. Ajuste las dioptrías girándolo hacia la derecha o hacia la izquierda (C).
3. Después de ajustar las dioptrías en el lateral derecho, tire del anillo de dioptrías hacia abajo como se muestra en (D) para bloquearlo.

Correa al cuello y tapas durante la observación

Correa al cuello

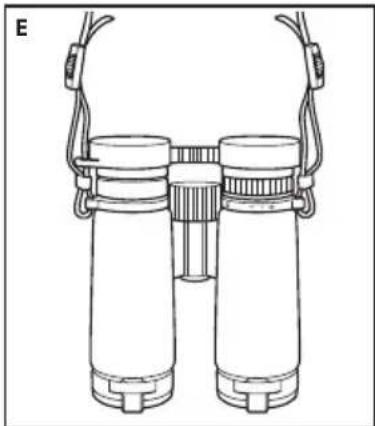

Coloque la correa al cuello como se muestra en (E), prestando especial atención para no torcer la correa.

Giro hacia abajo de las tapas de la lente del objetivo

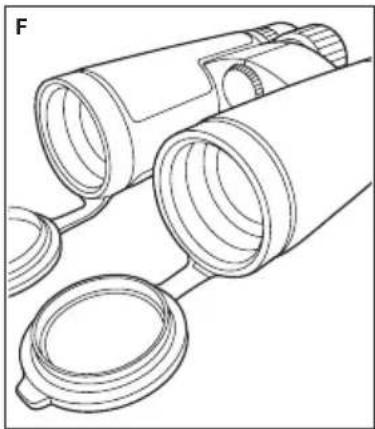

Coloque las tapas de la lente del objetivo como se muestra en (F), asegurándose de que la parte de la tapa se abra hacia abajo desde el cilindro binocular cuando se despliegue. (Colocada correctamente cuando se suministra).

Tapa de los oculares

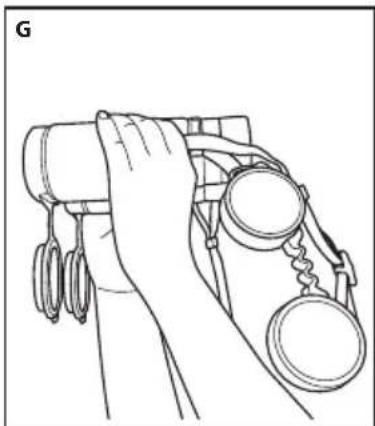

Extraiga la tapa de los oculares de los oculares y, a continuación, deje que la tapa cuelgue de la correa al cuello izquierda como se muestra en la ilustración en (G).

Anillo de goma del objetivo

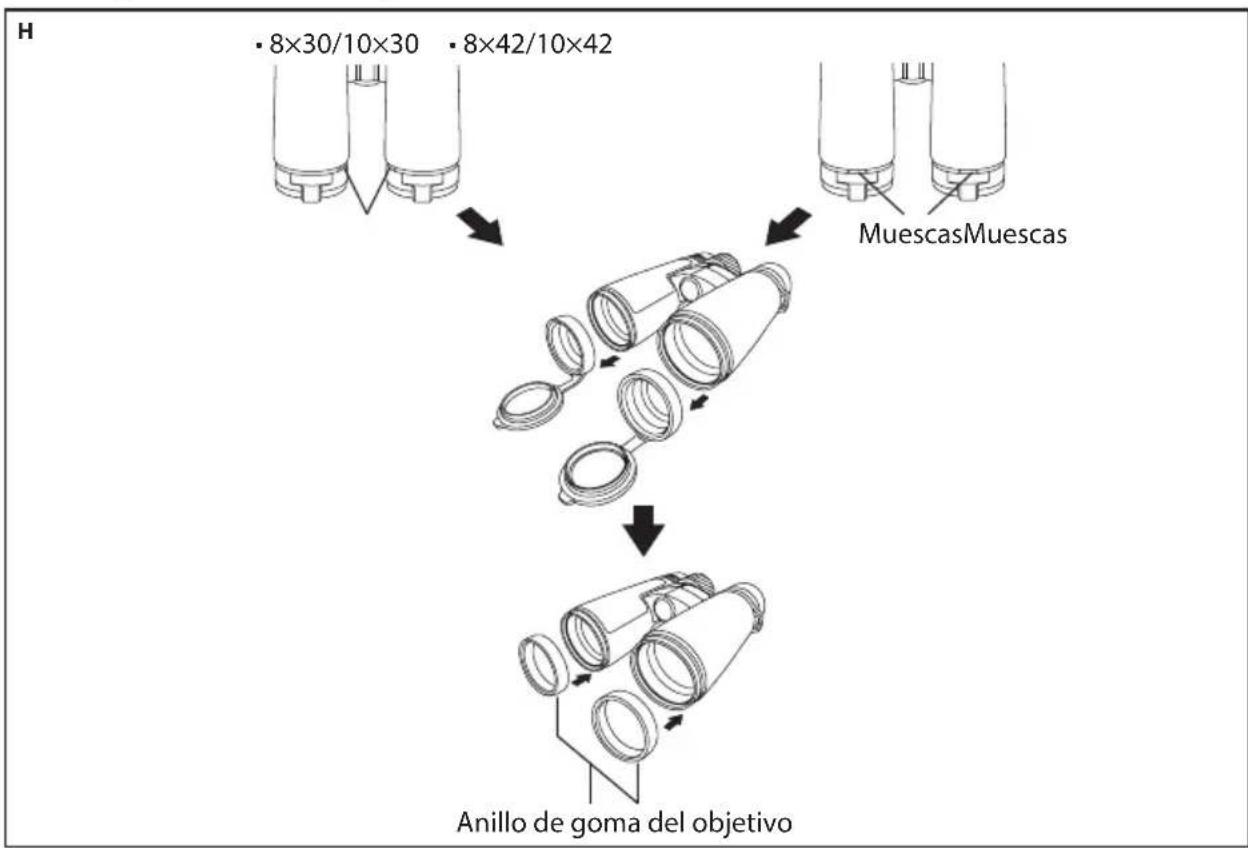

Puede introducir los dedos en las muescas para extraer las tapas de la lente del objetivo y colocar los anillos de goma del objetivo como piezas de repuesto (H).

Si guarda los binoculares en el estuche con los anillos de goma del objetivo, es posible que se adhiera suciedad o polvo a la lente del objetivo.

Especificaciones

Tipo: Tipo de enfoque central de prisma de techo
Modelo	8×30 10×30	8×42 10×42
Ampliación (×)	8 10 8 10
Diámetro efectivo de la lente del objetivo (mm)	30 30 42 42
Campo de visión angular (real) (°)	8,3 6,9 8,3	6,9
Campo de visión angular (aparente) (°)*	60,3 62,2 60,3 62,2
Campo de visión a 1000 metros/yardas. (metros/pies)	145/435 121	/362 145/435 121	/362
Pupila de salida (mm)	3,8 3,0 5,3	4,2
Brillo	14,4 9,0 28,1	17,6
Relieve ocular (mm)	16,2 15,2 17,8	17,0
Distancia de enfoque mínima (metros/pies)	2/6,6 2/6,6	2/6,6 2/6,6
Largo (mm/pulg.)	119/4,7 119/4,7	145/5,7 145/5,7
Ancho (mm/pulg.)	126/5,0 126/5,0	131/5,2 131/5,2
Profundo (mm/pulg.)	47/1,9 47/1	9 56/2,2 56/2,2
Peso (gramos/onzas)	450/15,9 450/15,9	665/23,5 680/24,0
Ajuste de la distancia interpupilar (mm/pulg.)	56-74	56-74	56-74	56-74
	2,2-2,9	2,2-2,9	2,2-2,9	2,2-2,9
Estructura	Sumergibles (hasta 5 metros (16,4 pies) durante 10 minutos) y rellenos con nitrógeno

* El número calculado con la fórmula [tan ' = × ]: Campo de visión aparente: 2' , Ampliación: , Campo de visión real: 2

Acerca de la impermeabilidad y el antivaho:

• Todos los modelos mostrados son a prueba de agua y su sistema óptico no sufrirá daños si se sumergen o se dejan caer en el agua hasta una profundidad máxima de 5 metros (16,4 pies) durante un tiempo máximo de 10 minutos.
• Se pueden utilizar en condiciones de elevada humedad, polvo y lluvia sin peligro de dañarse.
• El diseño lleno de nitrógeno los hace resistentes a la condensación y al moho.

Observe lo siguiente cuando utilice estos productos:

• Los binoculares no se pueden utilizar bajo el agua. Asimismo, evite su exposición a una fuerte presión de agua como el agua que sale del grifo.
• Para evitar daños, y por razones de seguridad, debe eliminarse toda la humedad antes de ajustar las piezas móviles de estos productos.

Para mantener sus binoculares en excelentes condiciones, se recomienda un mantenimiento periódico por parte del distribuidor autorizado.

Limpieza del objetivo

Al limpiar la lente del objetivo de los binoculares con un limpiador de polvo en forma de aerosol, asegúrese de mantener el envase en posición vertical al menos a una distancia de 30 cm (11,8 pulg.) de la superficie del objetivo mientras desplaza el envase, para evitar que el gas líquido vaporizado se concentre en un punto.

• Las especificaciones y el diseño están sujetos a cambios sin previo aviso.
• Ninguna parte del manual puede ser reproducida, transmitida, transcrita, almacenada en un sistema de recuperación ni traducida a ningún idioma de ninguna forma ni por ningún medio sin el permiso previo por escrito de Nikon.
