使用説明書 Universal Videohub 72 Blackmagic Design

SDI ル ー ティング 機 器 を 導 入で きる のは、大規模なポストプロダクションスタジオやテレビ局に限られていました。しかし、Vid eohub の 登 場 によりこの 状 況 が 大きく変 わります。 Videohub で は 機 種 に よって、

Ultra HD フォーマットも 扱うこと が で きるため、 12G

4K 60p ビデオをスタジオ中どこ にで も送 信 で きます。

Videohub をインストールする際に必要な情報がすべて記載されています。

アドレスやコンピューターネットワークに関してあまり詳しくない場 合は、技術的なアシス トを専門家から得ることをお勧めします。Videohubのインストールは非常に簡単ですが、インストー ル後にやや技術的な環境設定がいくつか必要となります。 弊 社 の ウ ェ ブ サ イ ト（ www.blackmagicdesign.com/jp）のサポートページで、このマニュアルおよび Videohub ソフトウェアの最新バージョンをダウンロードしてください。最後に、ソフトウェアアップデ ートをダウンロードする際に、現在使用されている Videohub を 登 録 い た だ け れ ば 、新 し い ソ フ ト ウ ェアのリリース時にお客様にお知らせいたします。常に新機能の開発および製品の改善に努めてい ますので、ユーザーの皆様からご意見をいただければ幸いです。 Videohubを長年にわたってご使用いただき、スタジオ内のあらゆる機材を接続して楽しんでいた だ けることを 願 って お りま す。 グ ラント・ペ テ ィ Blackmagic Design CEO目次 Blackmagic Videohubについて  97 はじめに  100 電源の接続  100 ビデオの接続  100 Videohub のコントロール  100 内蔵コントロールパネルでルーテ ィングの 切り替え  

ショートカットボタン   102 ショートカットボタンの使用  103 ル ー ティングのロック/ 解 除   105 Videohub をネットワー クに 接 続   106 ネットワーク設 定のコンフィギュレーション  107 Universal Videohubルーター  107 Universal Videohub288 107 Universal Videohub288の組み立て  109 Universal Videohub72 115 Universal Videohub72の組み立て  116

インターフェースカード  120 Universal Videohubインターフェ

Universal VideohubDeckControlCable  122 Smart Videohub CleanSwitch 12x12  123 Videohub ハードウェアコントロールパネル  123 Videohub MasterControlPro 123 Videohub SmartControlPro 124 コントロールパネルのコンフィギュ

イーサネットネットワー クへ の 接 続   125 コントロールパネルのボタン診断  126 ル ー ティングレベル   127 ソース/送信先の選択方法  128 Videohub SmartControlProを カットバスコントローラーとして使用  

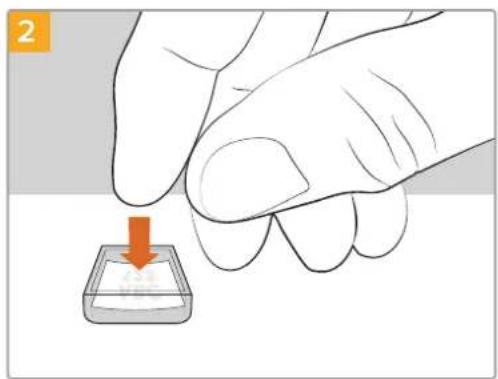

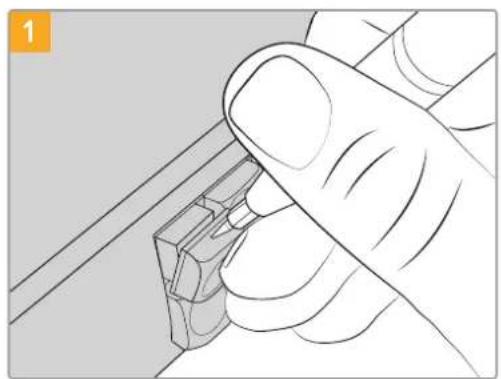

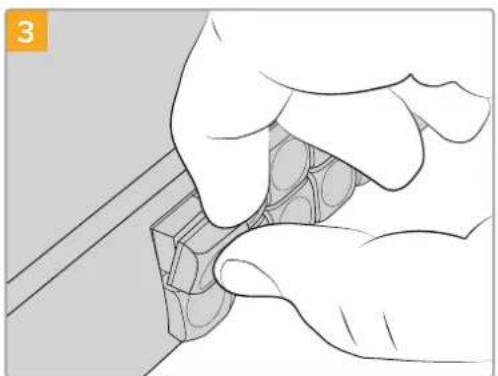

Videohub SmartControlProを XYコントローラーとして使 用   134 プッシュボタンのラベル付け  135 Blackmagic MultiView 16  135 コントロールパネルの使 用  136 GPI and Tally Interface  138 Blackmagic Videohubソフトウェア  139 Blackmagic Videohub Setup  139 入出力のラベル付け  140 出 力 をカットバ スモ ードに設 定   141 マクロの作成  141 Button Mapping（ボタンマッピング）  142 Setup （ セ ット ア ッ プ ）設 定   143 Videohub のアップデート   144 Blackmagic Videohub Control  145 Videohub の選択  145 プッシュボタンの追 加  146 ル ー ティングの 確 認   146 ル ー ティングの 切り替え   146 Blackmagic VideohubControl概要  147 Blackmagic MultiView16のコントロール  156 Videohub Hardware Panel Setup  158 ネットワー ク 設 定   158 Videohub MasterControlProの コンフィギュレーション  

Videohub SmartControlProの コンフィギュレーション  

GPI のコンフィギュレーション  164 タリーのコンフィギュレーション  165 Developer Information  169 Blackmagic VideohubEthernet Protocolv2.3 169 Videohub RS-422Protocol 175 Saving andLoadingLabels withTelnetinMacOS 178 Saving andLoadingLabels withTelnetinWindows 179 Universal Videohubのファンの取り外し  181 ヘルプ  182 規制に関する警告  183 安全情報  184 保証  185 VideohubBlackmagic V ide ohub

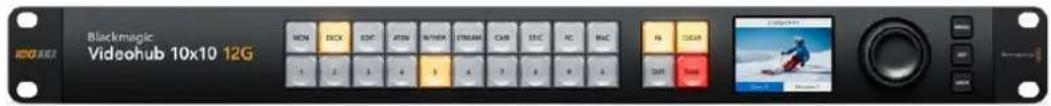

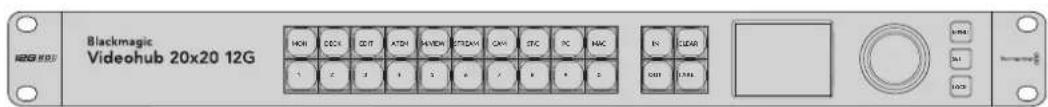

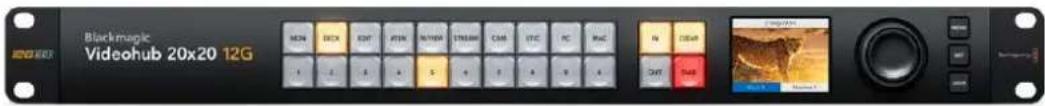

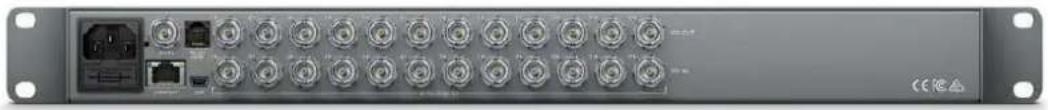

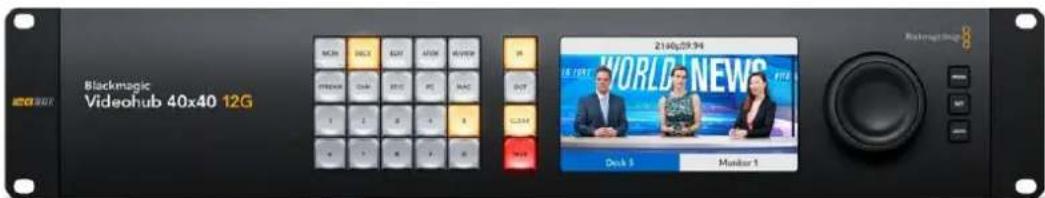

Blackmagic Videohub は、あらゆるサイズのスタジオや施 設で 使 用できるように設 計 されたVideohubシリーズの 一 部 です。Videohubの 全 機 種 はイーサ ネットネットワー クに 接 続し 、外 付 け ハードウェアやVideohub Controlソフトウェアを使 用してコントロールできます。 Blackmagic Videohub 10x10 12G、20x20 12G、40x40 12Gは、12G-SDIルーターでコントロールパネ ル を 内 蔵しており、Ultra HD 2160p60に対応しています。これらのユニットはデスクにマウントしたり、 同梱の補助金具を使用してラックに取り付けられます。 Blackmagic Videohub 10x10 12G Blackmagic Videohub 20x 20 12G Blackmagic Videohub 40x40 12G

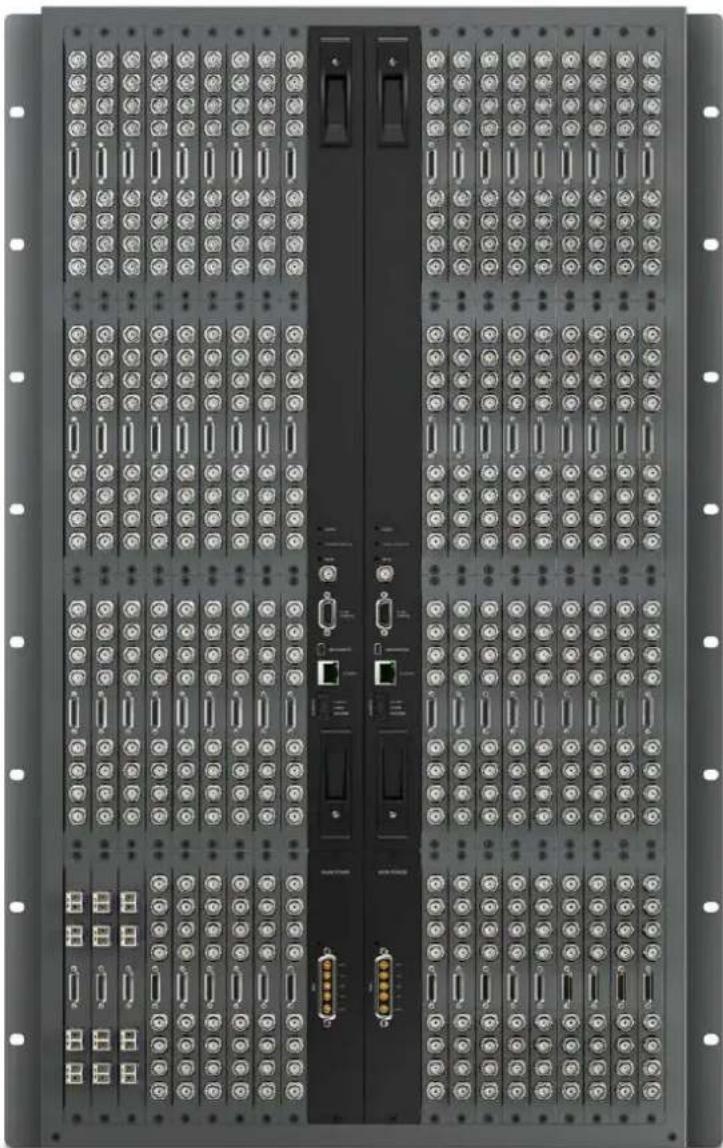

Blackmagic VideohubについてUniversal Videohub 288および72は 、ラ ッ ク マ ウ ン ト 式 の モ ジ ュ ラ ー 型 3G-SDIル ー タ ー で 、多 数 の HD 機器が接続されている大 規模なスタジオや施設向けの製品です。 Universal Videohub 28 8 Universal Videohub 72

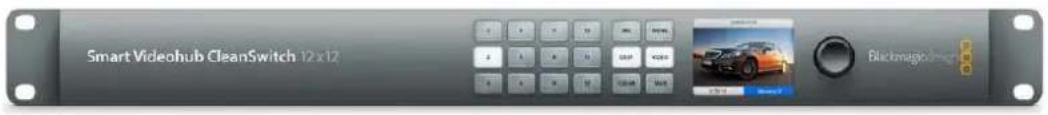

Blackmagic VideohubについてSmart Videohub CleanSwitch 12x12は6G-SDIに対 応したラックマウント可能な Videohubで 、各 入 力 に再同期機能を搭載しているため、モニターへのルーティングや直接オンエアするための切り替えをク リーン に実 行 で きま す。 Smart Videohub Clea nSwitch 12x12 Videohub Master Control Proおよび Videohub Smart Control Proは外付けハードウェアコントロール

Blackmagic Videohub 12Gシリーズに搭載されているのと同じフィルター機能を使用できま す。これらのユニットは Universal Videohub 72および288と併用するように設計されていますが、同じ イーサ ネットネットワ ー クに 接 続 さ れてい るあらゆる Videohubの 操 作にも使 用 で きます。 Videohub Maste r Control Pro Videohub Smart Cont rol Pro

Blackmagic Videohubについてはじめに Videohubは、電源を接続し、ビデオソースと送信先の機器を接続するだけで簡単に使用開始できます。 Teranex Mini IP Vide o 12G IP Videohub Blackmagic Teranex Mini IP Video 12Gのル ーティング 用のIP Videohubの構築に関する情

Teranex Mini IP Video 12Gのマニュアルを参照してください。マニュアルは、こちらから www.b lackmagicdesign.com/jp/support

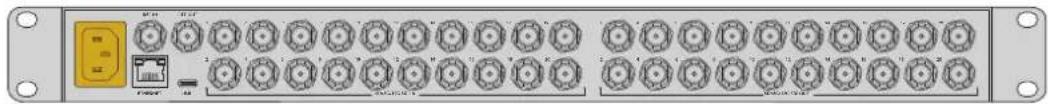

ユニットの電源入力に、標準のIEC電源コネクターを介して電 源を接 続します。

Videohub 12Gシリーズの電源を初めて入れる際には、LCDで言語を選択する必要があります。スピンノ ブ で 言 語 を ス ク ロ ー ル し 、「 SET」ボタンで選択を確定します。

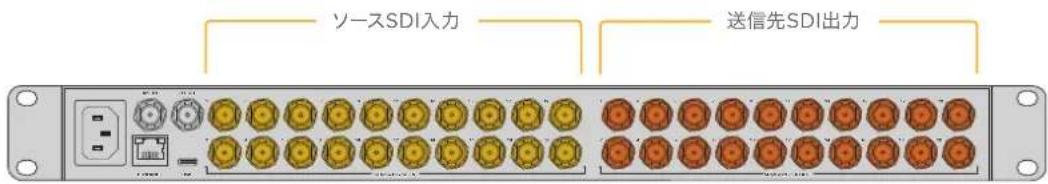

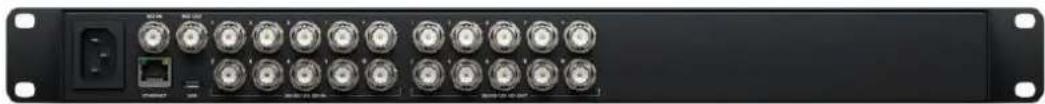

1 ビデオソースをVideohubのSDI入 力に 接 続します。 2 送信先機器をVideohubのSDI出力に接 続します。

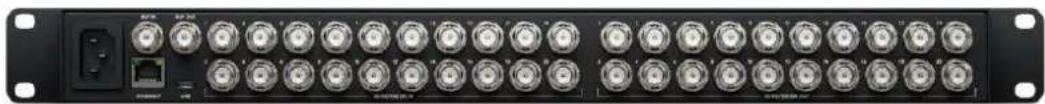

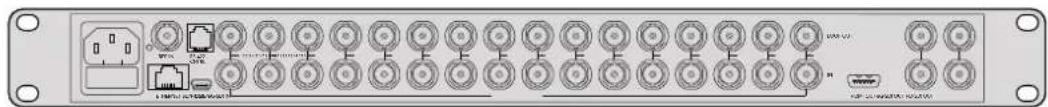

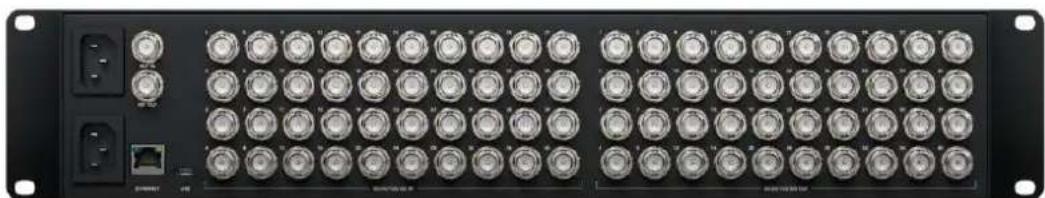

SDI接続は 、すべての対応ビデオフォーマットを自動的に検出します。ETHERNETREF IN REF OUT

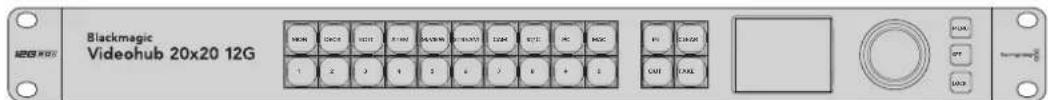

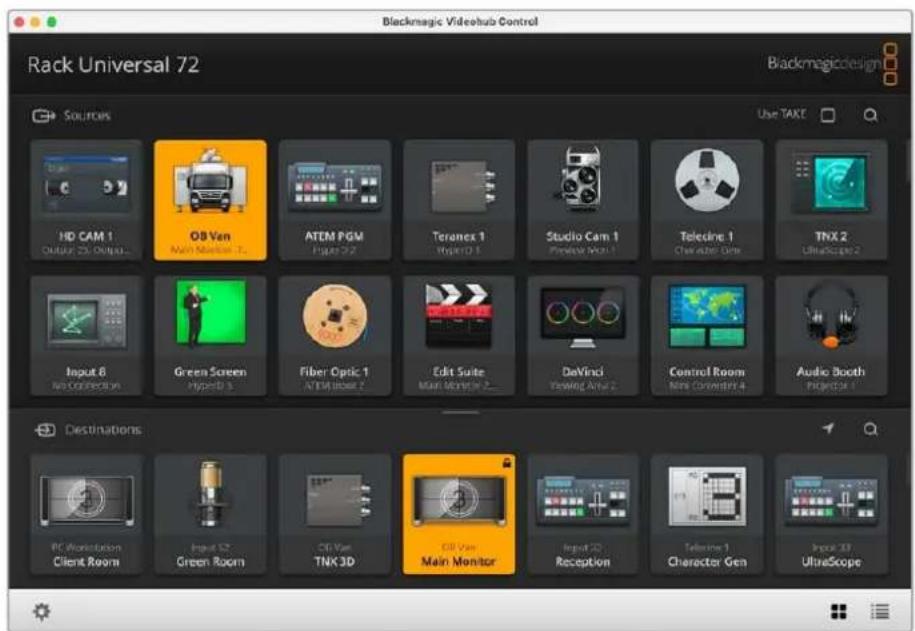

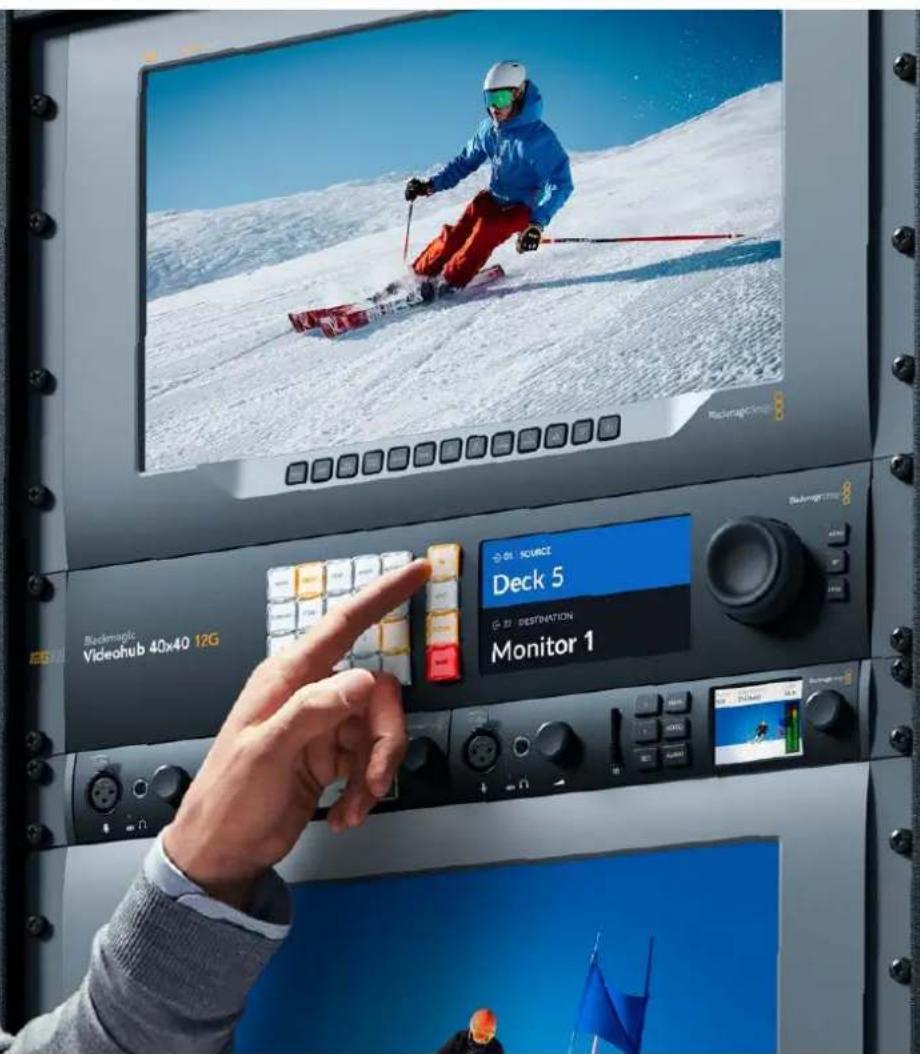

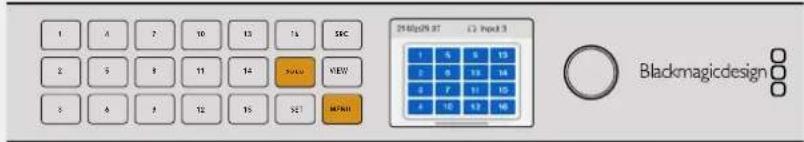

Videohubの操作を最も迅 速かつ簡便に行う方法は、ユニットに内蔵されたコントロールパネルを使用する こ と で す 。し か し 、ル ー テ ィ ン グ や 設 定 の 変 更 を USB や イー サネット経 由 で 遠 隔 か ら 行 うことも可 能 で す。 その場合は、外付けVideohubハードウェアパネルあるいはBlackmagic Videohub Controlソフトウェア を使用します。コントロールソフトウェアの使用方法に関しては、このマニュアルに後 述されています。

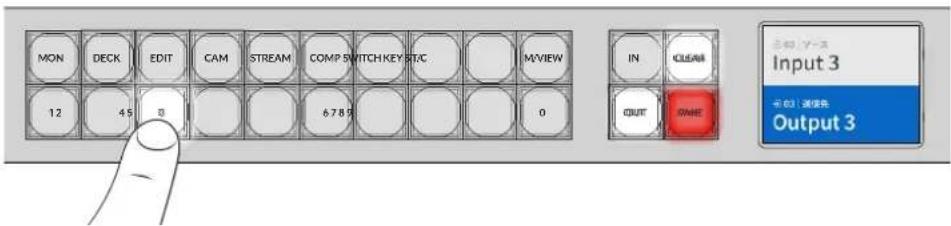

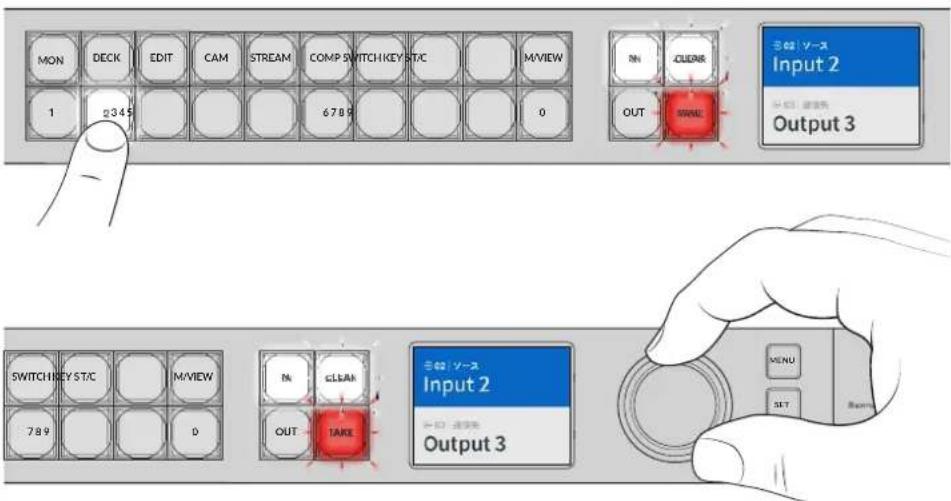

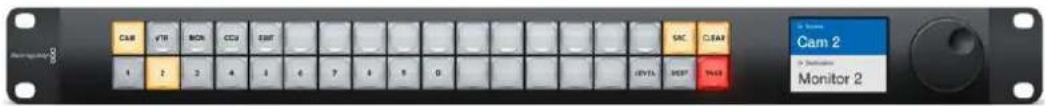

はじめに内蔵コントロールパネルでルーティングの切り替え ル ーティングの 切り替えはシンプルで す。まず 送 信 先 出 力 を 選 択し、ル ー ティング するソース入 力 を 選

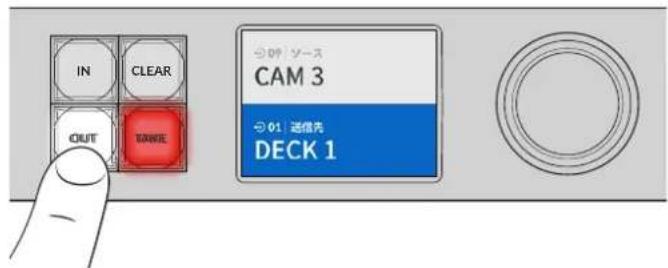

1 「OUT」ボ タ ン を 押 し て 、送 信 先 出 力 の 選 択 を 有 効 に し ま す 。 COMP SWITCH KEY S T/C6 7 8 9M/VIEW0 OUTCLEARTAKE MON

TAKETAKETAKE OUTOUTOUT

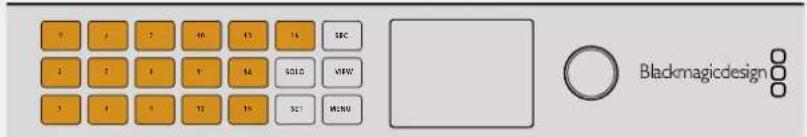

数字ボタンを押し、送信先出力を選択します。または、スピンノブで送信先をスクロールして選択す

3 次 に「 IN」ボ タ ン を 押 し て 、ソ ー ス 入 力 の 選 択 を 有 効 に し ま す 。 COMP SWITCH KEY S T/C6 7 8 9M/VIEW0 OUTCLEARTAKE MON

数字ボタンを押し、ソース出力を選択します。この選択にもスピンノブを使用できます。ソースを選

択 す る と「 CLEA R」お よ び「 TAKE」ボタンが点滅し、ルーティングを「TAKE」ボ タ ン で 確 定 す る か 、

「CLEAR」ボタンでキャンセルするかを決定できます。 COMP SWITCH KEY S T/C6 7 8 9M/VIEW0 OUTCLEARTAKE MON

DECK EDIT CAM STREAM1 2 3 4 5

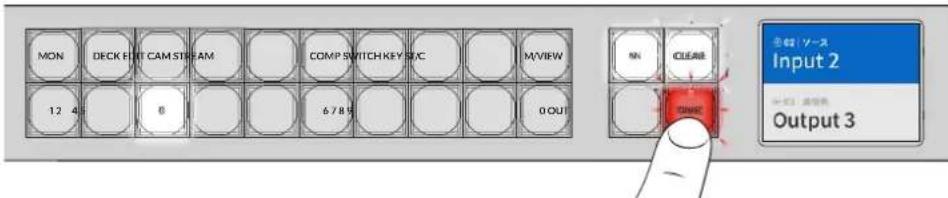

はじめに5 「TAKE」ボ タ ン を 押 し ま す。 COMP SWITCH KEY ST/C6 7 8 9M/VIEW0 OUTCLEARTAKE MON

OUT これで、ソース入力ボタンと送 信先出力ボタンに加え、スピンノブを使 用した基 本的なルーティングが

」ボタンをオフにするには、再び同ボタンを押すだけで選択が解除されます。 Videohubを使用するのに必要な作業はこれだけです。次のセクションでは、ショートカットボタンの使 用方法について説明します。

数字ボタンの上にあるショートカットボタンを使用すると、 Videohub に内蔵されたフィルター機 能により、 範 囲を 絞 った 選 択 が 可能 です。 Videohub は、制作施設やスタジオで広く使用されているソースおよび送信先のショートカットボタンを 搭 載 し て い ま す 。 例 え ば 、「 DECK 」 は 収 録 ・ 再 生 デ ッ キ 、「 CAM 」 は カ メ ラ 、「 EDIT 」は 編 集 機 材 な ど で す。ル ー ティングを 変 更する際 に 、ショートカットボタンを 押 すことで 選 択 範 囲 を 絞り込めま す。これに よりオプションの数が減るので、多数の機器が接続された大型の Videohub を 使 用してい る 場 合 に作 業 を ス ピード アップ で き ま す。 COMP SWITCH KEY ST/C6 7 8 9M/VIEW0 OUTCLEARTAKE MON

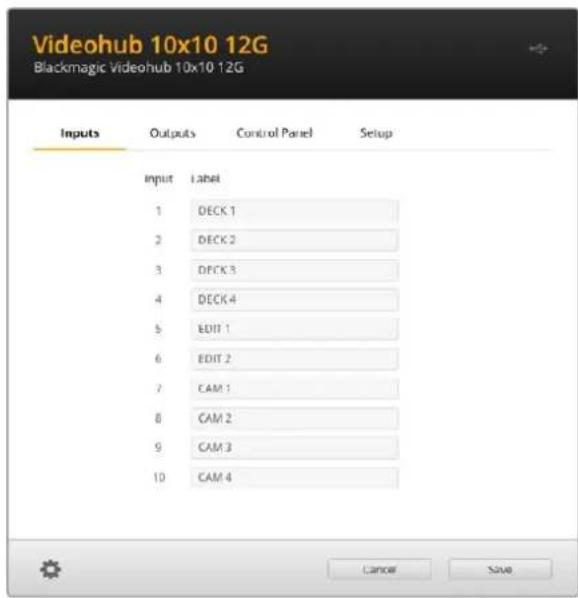

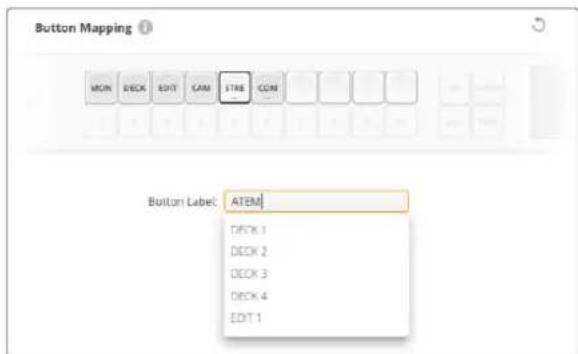

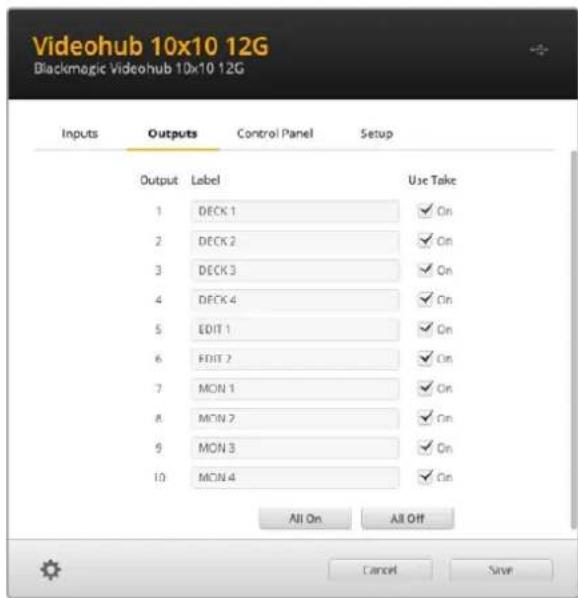

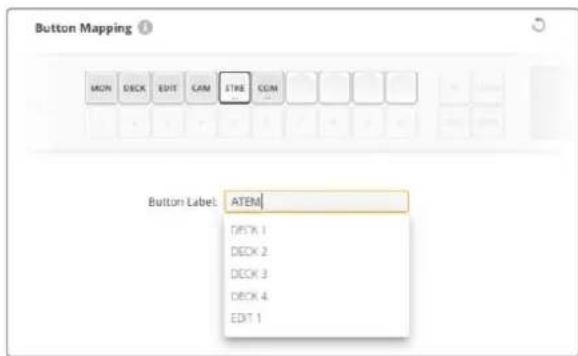

ショートカットボタンを使用する前に、入出力のラベル付けを行う必要があります。このラベル に基づき、Videohubのフィル ター 機 能 が 動 作しま す。 入出力のラベル付けは、 Blackmagic Videohub Setupソ フ ト ウ ェ ア で 行 い ま す 。こ の ユ ー テ ィ

Videohub ソフトウェアに含まれており、 Blackmagic Design サポートセンターから無 償 で ダウンロ ード で きま す。www.blackmagicdesign.com/jp/support このセットアップソフトウェアをダウンロードし、Videohubの入 出 力 の ラ ベ ル 付 け を 先 に 行 って から、このセクションでショートカットの使用方法を確認することをお勧めします。入出力のラ ベル付けが終わっている場合は、このセクションを読み進めてください 。 Videohubソ フ ト ウ ェ ア に 関 す る 詳 細 は「 Blackmagic Videohubソフトウェア」セクションを参

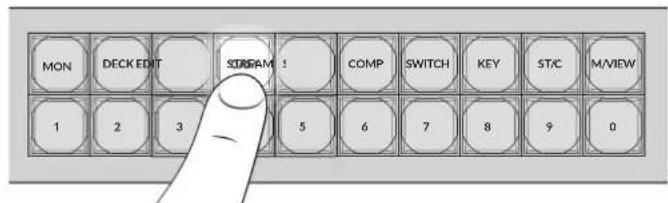

ショートカットボ タンショートカットボタンの使用 入出力のラベル付けが終わったら、ショートカットボタンで Videohub のフィルター機能を使用して、 選 択 を スピー ド アップ で きま す。 ショートカ ットボ タ ン を 使 用 す る：

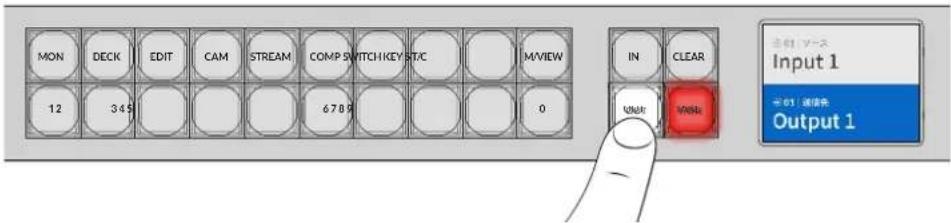

1 「OUT」ボタンを押して、送信先の選択を有効にします。

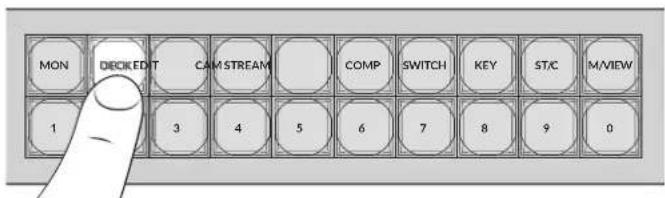

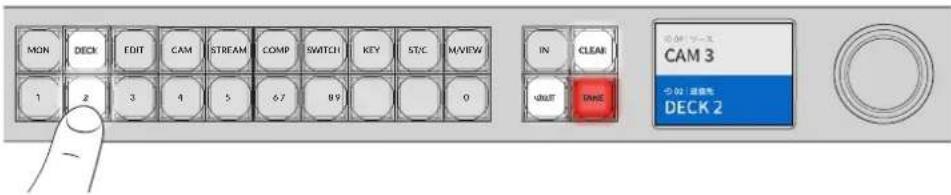

TAKETAKETAKE OUTOUTOUT 2 「DECK」と ラ ベ ル が 付 い た シ ョ ー ト カ ッ ト ボ タ ン を 押 し ま す 。

DECK という言葉が含まれる出力すべてを選択できるようにし、他の送信先 を除外します。これらの出力は、番号順に数字ボタンに割り当てられます。 3 「2」ボ タ ン を 押 し て「 DECK 2」を 選 択 し ま す 。

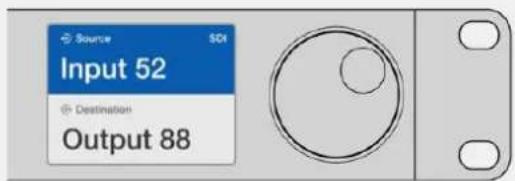

2」ボタンが点灯し、選択した出力と送 信先がLCDに 表 示 されます。

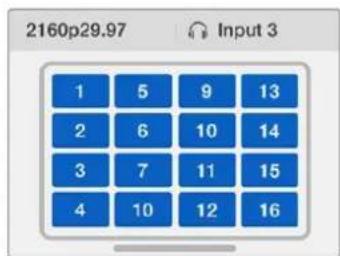

作業のこつ LCDをビデオモニタリングに設定している場合、現在、送信先にルーティングしてい る ビ デ オ と 、 選 択 し た 新 し い ソ ー ス が 表 示 さ れ ま す 。「 TAKE 」ボ タ ン を 押 し て 選 択 を 確 定 し ま す 。 ビデオモニタリングは、LCDメニュー また は Blackmagic Videohub Setupで 有 効 にできます。

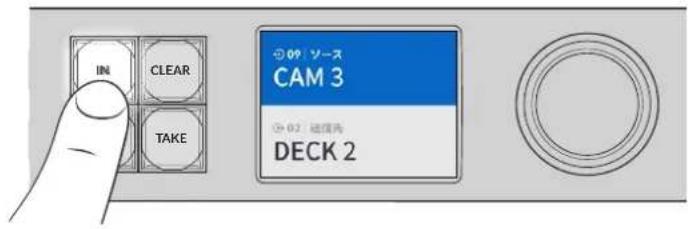

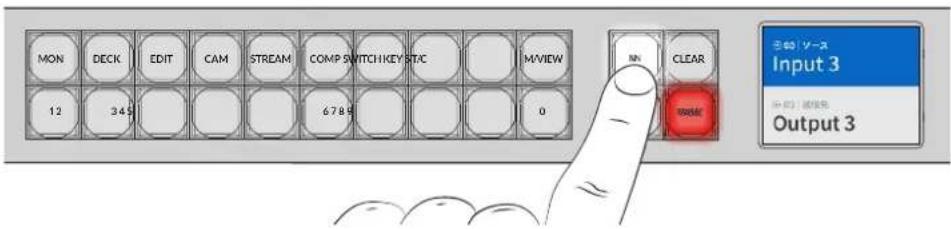

ショートカットボ タン 1 「IN」ボ タ ン を 押 し て 、ソ ー ス の 選 択 を 有 効 に し ま す 。

INININ 2 「CAM」と ラ ベ ル が 付 い た シ ョ ー ト カ ッ ト ボ タ ン を 押 し ま す 。

CAM という言葉が含まれる入 力すべてを選択できるようにし、他の機 器を除 外します。これらの入力は、番号順に数字ボタンに割り当てられます。 3 「2」ボ タ ン を 押 し て「 CAM 2」を 選 択 し ま す 。

2」ボタンが点灯し、選択したソースと入力がLCDに 表示され ま す。

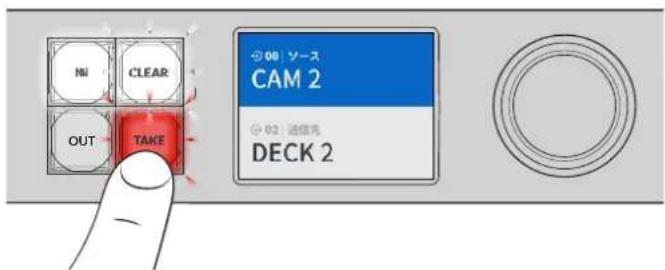

OUT 4 「TAKE」ボタンを押して選択を確定し、ルーティングの変更を完了します。

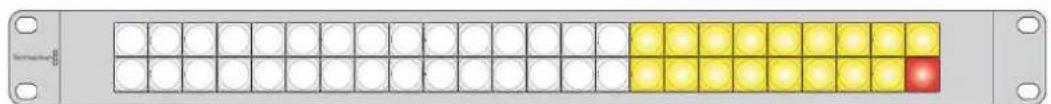

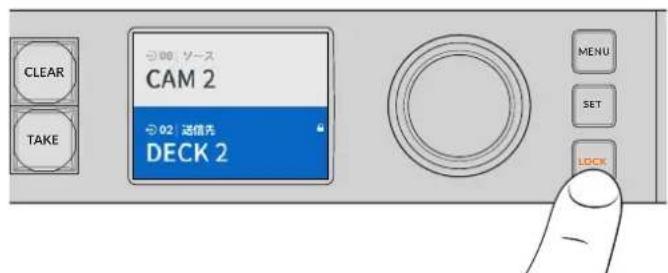

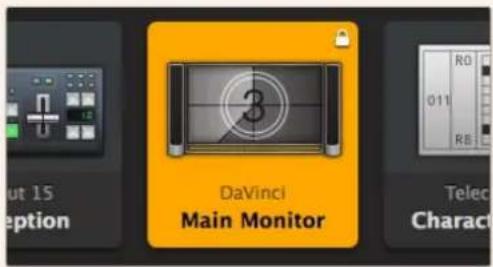

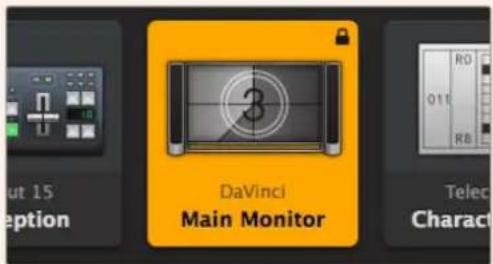

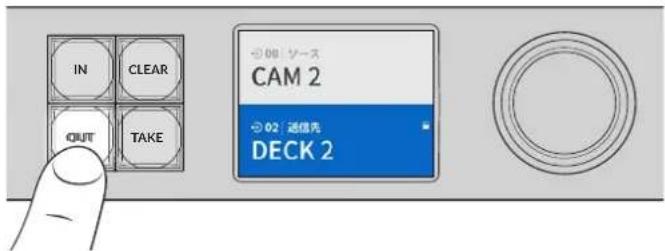

ショートカットボタンル ー ティングのロック/ 解 除 Blackmagic Videohub のルーティングのロックおよびロックの解除は、内蔵フロントパネルで簡単に設 定 で き ま す 。「 LOCK」ボタンを押して、現在選択されている出力をロックすると、LCD の出力名の隣に ロックの インジケー ター が 表 示され ます。 別 の 出 力 を ロック す る： 1 「OUT」送 信 先 ボ タ ン を 押 し ま す。 2 数字ボタンを押すか、スピンノブを使 用して、新しい送信先を選択します。 3 「LOCK」ボ タ ン を 押 し ま す 。 LCD の出力名の隣にロックアイコンが表示されます。送信先が選 択されるとロックボタンも点灯し、 該当の送 信先がロックされ 、ロックが解除されるまで 新しくル ーティングできないことを意味します。 出 力 の ロ ッ ク を 解 除 す る に は 、「 LOCK」ボタンを再び押します。

出力は、LCDに ロ ッ ク の イ ン ジ ケ ー タ ー が 表 示 さ れ る ま で「 OUT」ボ タ ン を 2秒 間 長 押ししてもロックで きます。出力のロックを解除するには 、再び「OUT」ボ タ ン を 2秒間長 押しします。

OUTOUTOUT LCD 作業のこつ  ロックされた 送 信先 が 選 択された場 合、ソースまたは入 力ボタンを押してもソース

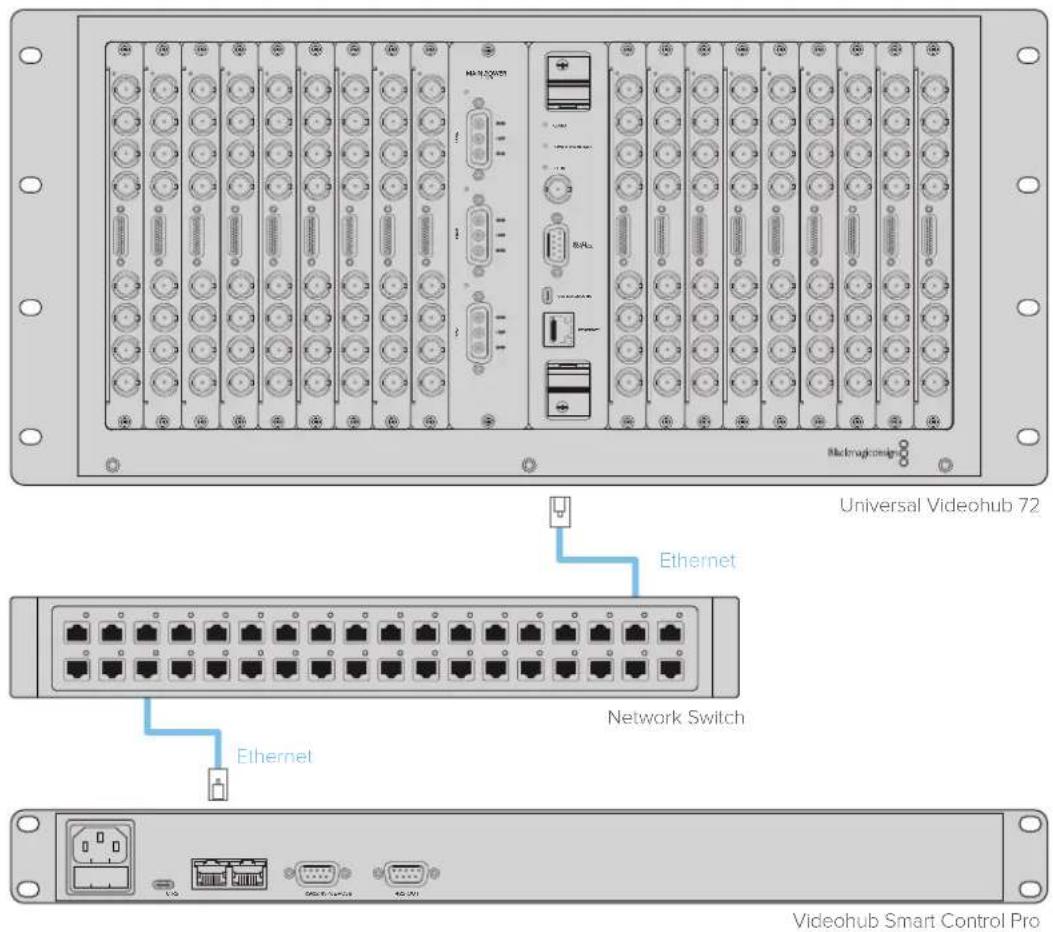

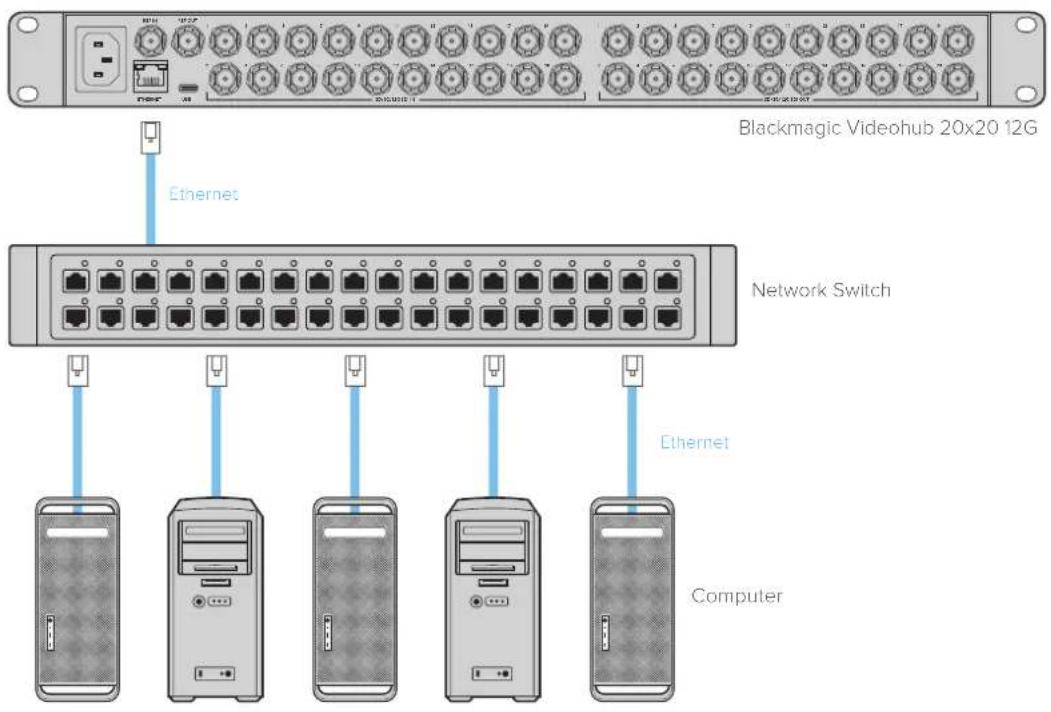

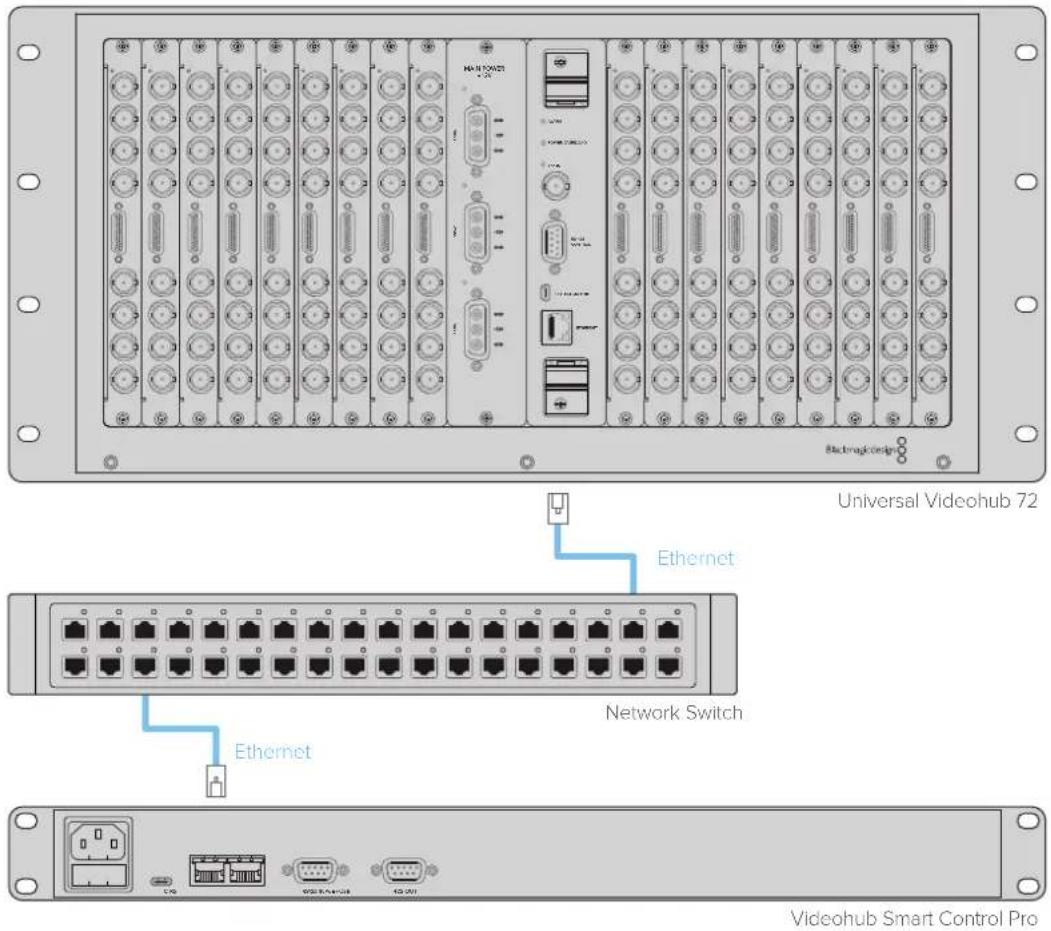

ルーティングのロック/解除V ide ohub をネットワー クに 接 続 Videohubの全機種はイーサネットポートを搭載しており、ローカルエリアのIPベ ースの ネットワ ー ク上 で 、 イーサ ネット・ネットワ ー クスイッチ やコンピュー ター に 直 接 接 続 で きま す。これ に より、同じ ネットワー ク に接続されているコンピューターでBlackma gic Videohub Controlを 使 用 し た り 、外 付 け の Videohubハ ードウェアコントロールパネルを使用してVideohubを操 作 で きま す。 Videohubをネットワ ー クに 接 続 す る：

Videohubを電 源 に 接 続しま す。Universal Videohubシリーズでは、すべての電源がオンになってい ることを 確 認してください 。

RJ45 イーサネットケーブル を 使 用して、ネットワークスイッチまたはコンピューターのイーサネットポートにVideohubル ー ターを接 続しま す。コントロールパネルを内蔵している Videohub シリーズでは、スピンノブやボタンを使 用して LCD

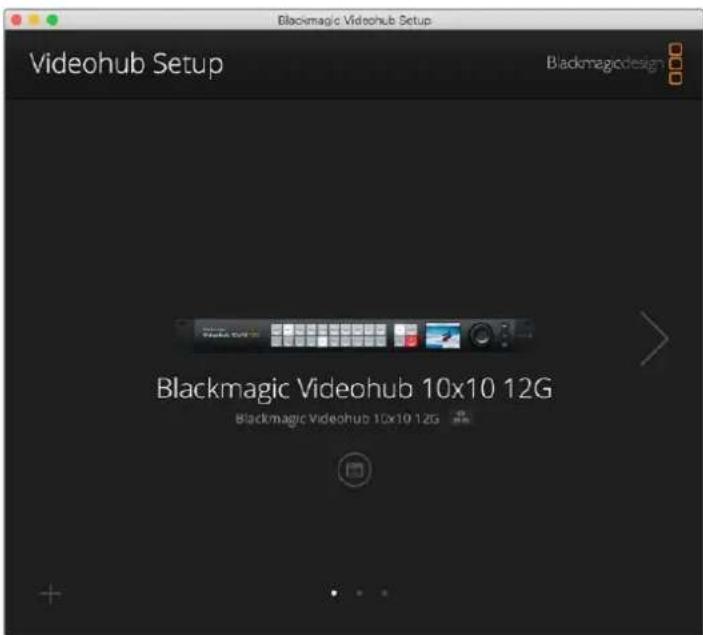

アドレスをコンフィギュレーションで きま す。あ るいは 、 Blackmagic Videohub Setup

して 設 定しま す。 Universal Videohub Blackmagic Videohub S etup でネットワーク設 定を行 います。 Universal Videohub 288に2つのクロスポイントカードを装着している場合、ネットワークのフェイルオ ーバー時の冗長性を確保するために、イーサネットケーブルを両方に接続します。Universal Videohub 288は 、ネ ッ ト ワ ー ク ス イ ッ チ へ の 2つ の イー サネット 接 続 に 対 応して い ま す が 、IPアドレスは 1つです。 Blackmagic Videohub Setupを使ってネットワーク設定を調整する際は、VideohubにUSB接続されて いる必要があります。次のセクションでは、内蔵コントロールパネルでネットワーク設定を変更する方法を説 明します。

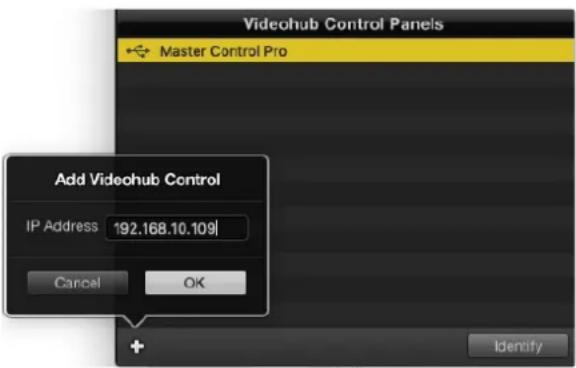

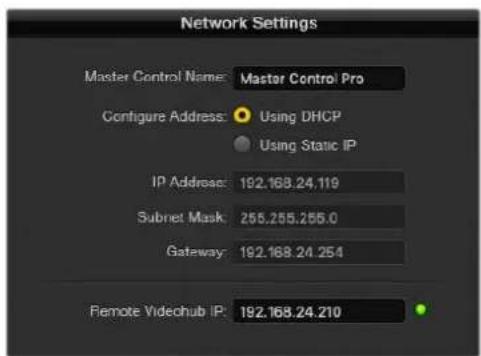

メモ Videohubハードウェアコントロールパネルをネットワーク上のVideohubに接続する方法 は 、「 Videohub Hardware Panel Setup」を 参 照 し て く だ さ い 。

Videohubをネットワークに接続ネットワーク設定のコンフィギュレーション Videohubの内蔵コントロールパネルとLCDを使用して、ネットワーク設定をコンフィギュレーションします。 他のコンピューターやハードウェアパネルが、ルーターを確認できるようになり、これらのデバイスがユニットをリモートでコントロールしてル ーティング を変 更することが 可能になります。フロントコントロールパネルを 使ってIPアドレスを 設 定 する： 1 「MENU」ボタンを押して設定メニューを開きます。 2 ス ピ ンノ ブ を 使 って「 Network」設定までスクロールします。「SET」ボ タ ン を 押 し ま す 。 3 スピンノブを回して変更したい内容を選択し、「TAKE」を 押 し て 確 定 し ま す 。

スピンノブを使用して数字フィールドを変更します。「 SET 」ボタンで変更を確定し、フィールドを移動しま す。

「SET」ボタンを押して最後の変更を確定します。フィールドの入力がハイライトされていない状態に な り 、設 定 が 確 定 し た こ と が 分 か り ま す 。 6 「MENU」ボタンを押して設定メニューから出て、ソースおよび送信先のステータスに戻ります。 必要な 場 合、サブネットおよび ゲートウェイアドレスも同じ方 法で 設 定できます。MENU

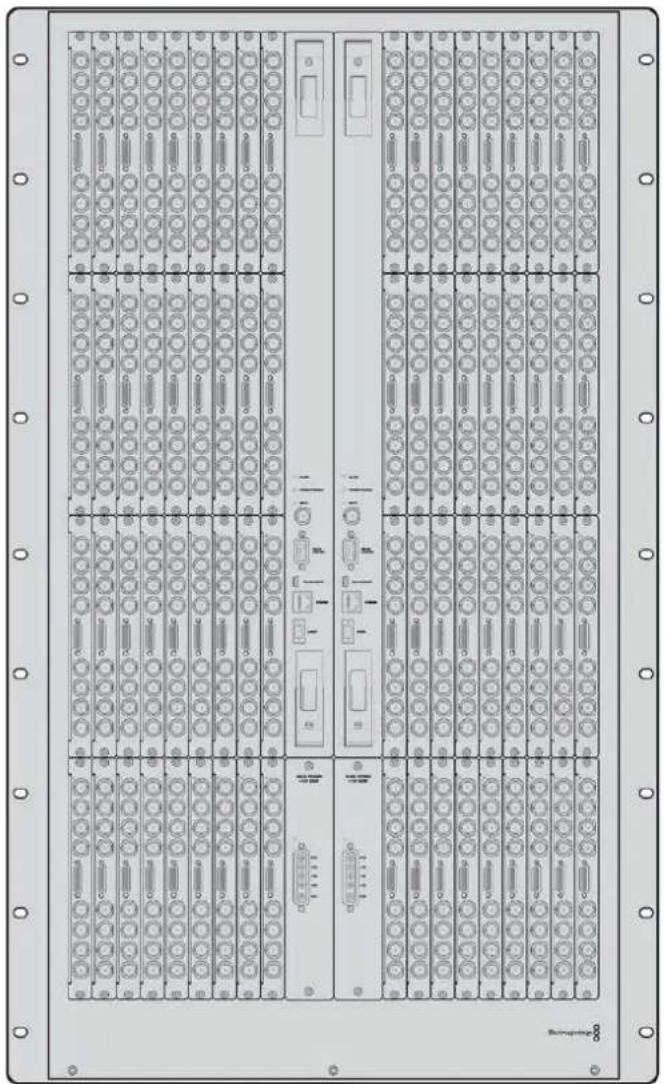

Universal Videohub 288 Universal Videohub 288は大型のモジュラー式ルーターで、大規模なスタジオや放送局に最適です。

72 枚のカード用のラックフレームに、BNC SDIまたはファイバーSDIの イ ン タ ーフェ ース カ ード を あ ら ゆ

る組み合 わ せ で 装 着 で きます。

枚 の イ ン タ ーフェ ース カ ー

本 の デッキコントロール ケーブル をフル 装 備 した 場 合 、 Universal Videohub 288

SDI 入力、288個のSDI出力、288個の双方向RS- 422デ ッ キ コ ン ト ロ ー ル ポ ー ト 、リ フ ァ レ ン ス 入 力 、リ ダ ン ダ ントクロスポイント・プロセッサー、リダンダントイーサネット・ネットワーク、リダンダント電 源 、そしてパ ワフルなVideohubルーティングコントロールソフトウェア（Mac/Windows）に 対 応 し ま す 。 Universal Videohub 288の内部ソフトウェアは、アップデートが必要な場合があります。アップデート が必要な場合は、Videohub Setupにより通 知されます。このユーティリティはUSB 2.0接続を使用し ます。USB 2.0（タイプA）ー MiniB（ オ ス ）の ケ ー ブ ル が 必 要 で す 。 Universal Videohub 288は、ラックフレームが空の状態で出荷されます。付いているのは取り外し可能 なファントレイおよび ファンのみで す。SDIインターフェースカードや電 源など、その 他すべてのハードウェ ア部品は別売りで、それぞれインストールする必要があります。Universal Videohub 288を構築する前 に、以下のセクションを読み進めて必 要な部 品を確 認してください 。 Universal VideohubルーターUniversal Videohubで使用可能なインターフェースカードの詳細は、「SDIイ ン タ ーフ ェ ー ス カ ー ド 」お よ び「 Universal Videohubインターフェースカード」のセクションを参照してください。 Universal Videohub 288 Universal Videohub 288 Crosspoint このモジュールには 、ビデオルーティングの 切り替えと、デッキコントロールポートの 変 更 用のクロスポ イントプロセッサーが含まれています。イーサネット、USB、シ リ ア ル ポ ー ト が カ ー ド に 搭 載 さ れ て お り 、 ルーターコントロールが可能です。 リファレンス 入 力もカ ードに 搭 載 されて おり、3値シンクまたはブラックバーストのゲンロック信号を接

ユーザーの介入が必要な場合（冷却システムが適切に作動せず、Videohubがオーバーヒートした 場 合な ど）は、カードのアラームライトが光ります。アラーム通知は、 GPI

ら他のデバイスにも提供されます。 ユニットに装着されているカードの数に対して、供給されている電源が不十分である場合、カードの電 力 過 負荷のライトが 光ります。 Universal Videohub 288 Crosspointカードをインストールするには、ポジドライブ1が必 要で す。

Universal Videohubルーター ルーターのリモートコントロールは、10/100Base-Tイーサネットまたはシリアルを介して実行されます。 イーサネットを介してルーターをコントロールする場合、統合 Videohub Server が 使 用 さ れ ま す 。つ ま り、必要な作業はイーサネットケーブルでUniversal Videohub 288をイーサ ネット・ネットワー クスイッ チに接 続 することだけ です。 イーサネットを介して、サードパーティ製のルーターコントローラーでUnivers al Videohub 288をコン トロールしたり、あるいは

のスレーブデバイスとしてル ーターのクロスポイント切り替えをコン

プロトコルに関する情報は、このマニュアルの「 Developer Information」セクションを参 照してください 。

Universal Videohub 28 8 をフル 装 備して、最 大 消 費 電 力で 起 動している 場 合、単一 の Universal Videohub Power Supplyで 電 源 を 供 給で きます。 Universal Videohub Power Supplyパ ッ ケ ー ジ に は 、電 源 カ ー ド が 含 ま れ て お り 、電 源 を 内 蔵 し た 1Uラ ックマウントサイズの筐体 に単一のコネクターで 接続します。 Universal Videohub Power Supplyの筐体には、世界各国で使用可能な国際対応電源が含まれていま

C13コネクタ付きの標 準IECコードが 必 要となりま す。

Universal Videohub 288と2つのラックマウント電 源の筐 体をインストールして、さらに放 熱 用のスペー スを取るには 、25U分 のラックスペース が 必 要 です。Universal Videohub 288を オ ープ ン ラ ック の 一 番 上 にマウントする場合、上部から放電できるため、必要なのは23U分 のスペース だけ で す。 Universal Videohub 288本 体 は 、高 さ が 18Uラックマウントサイズで、奥行きは6インチで す。Universal Videohub 288は、前向き/後ろ向きにラックマウントできます。あるいは、ラックの背面にマウントして、 他の機材用のスペースを確保することもできます。 Univers al Videohub 288には、静電気に敏感なデバイスが含まれています。これらのデバイスを取り 扱う前に、静電気を放電することは非常に重要です。デバイスをコンピューターに組み込む場合と同様 です。これらのデバイスを扱う際 は 、静 電 気 防止 用のリストストラップ を 使 用することをお 勧めします。

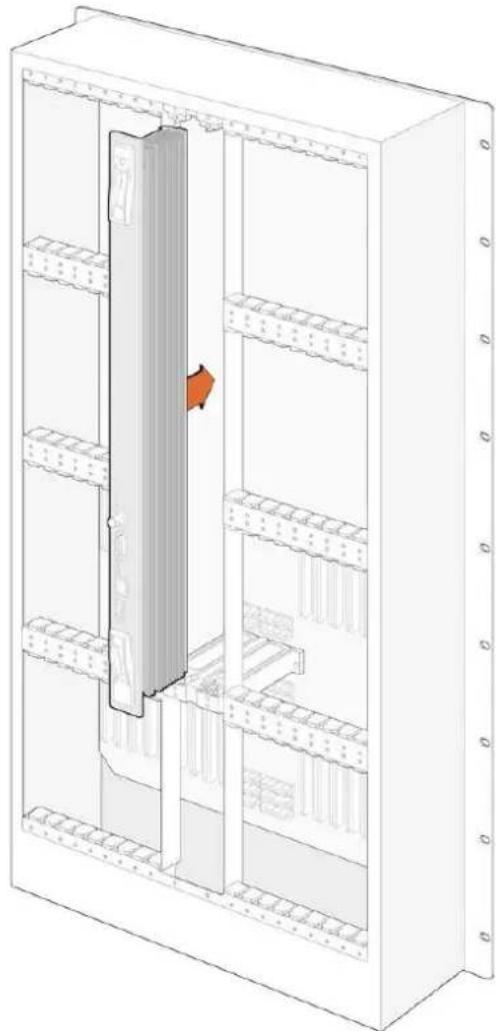

Universal VideohubルーターUniversal Videohub 288 Crosspoint Universal Videohub 288をラックにマウントできたら、次にクロスポイントカードを装着します。クロスポ イントカードは 、Universal Videohubの 中 枢 で あ り 、ビ デ オ の ル ー テ ィ ン グ や デ ッ キ コ ン ト ロ ー ル の ス イ ッ チング を行います。Universal Videohub 288 Crosspointカ ー ド は 、ホ ッ ト ス ワ ッ プ が 可 能 で す 。つ ま り 、 Universal Videohubが稼働している際にも、インストールや取り外しができるよう設計されています。

2つのレバーでクロスポイントカードを垂直 方向に持ちます。BNC、イ ー サ ネ ッ ト 、そ の 他 の ポ ー ト が 下

2 カードをゆっくりとスロットに 押し込 み ます。カードの上下の 縁 が、黒 の溝 に沿うようにします。

両方のレバーを強く押し込 んで平らにし、マルチピン・コネクターをマザーボードにしっかりとはめ込み ます。ピンを適切に接 続すると、カードがマザーボードにぴったりとはまり、マルチピン・コネクターが 破 損することはありません。 4 ポジドライブ1を 使 用 し て 、ク ロ ス ポ イ ン ト カ ー ド の 2つのレバーを固定します。 フェイルオーバー時 の冗 長 性 を持 た せるために 2枚目のクロスポイントカードをインストールすることを お 勧 め し ま す 。ク ロ ス ポ イ ン ト カ ー ド が

枚のカードに問 題 が生じて交換 が必要な場合でも、すべてのビデオルーティングおよびポートラベルが安全に保存されます。右のクロ スポイントカードスロットからブランクパネルを外すには、ポジドライブ2が 必 要です。

Universal VideohubルーターMAIN POWER+12V 800WMAIN POWER+12V 150W 150W 150W

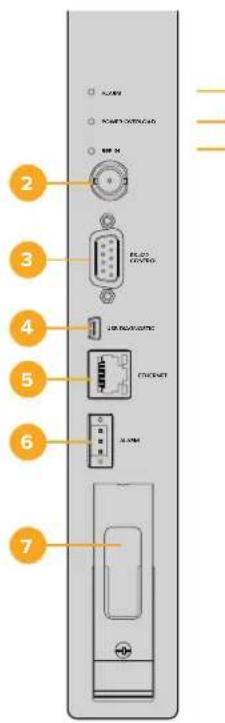

1 ステータスLEDライト 2 リファレンス 入 力 3 RS-422ルーターコントロール 4 USB 2.0 5 イーサネットルーターコントロール 6 アラームGPI 7 ハンドル Universal VideohubLED

「ALARM（ ア ラ ー ム ） 」 、「 POWER OVERLOAD（ 電 力 過 負 荷 ） 」 、「 REF IN（ リ フ ァ レ ン ス 入 力 ）」と 表

示されているステータスLE Dは、Blackmagic Universal Videohub 288 Crosspointの現在の状況を通 LEDは 以 下 の 表 の 通 り 、ユ ニ ッ ト の 状 況 に 関 す る 特 定 の 情 報 を 通 知 し ま す 。

問 題 な し 。正 常 に 動 作 し て い ま す 。

エラー状態 。その他のエラー。 Telnetがエラーコードを取 得。

エ ラ ー 状 態 。フ ァ ン の 不 具 合 。

エラー状態。リダンダント電源がありません。

正常に動作しています。非アクティブ/スレーブモ ード。 2枚のクロスポイ ントカードを 装 着した Blackmagic Universal Videohub 28 8のみに見 られる 状 況で す。ゆっくり点 滅正常に動作しています。アクティブ/マスターモード。

エ ラ ー 状 態 。電 力 過 負 荷 。電 力 供 給 が 十 分 で は あ り ま せ ん 。

正常に動作しています。リファレンスが接続されていません。 正常に 動 作しています。リファレンスが 接 続されています。 Universal Videohubルーター作業のこつ Blackmagic Universal Videohub 288 Crosspointに は 、琥 珀 色 の LEDが内部に マウントされていますが、これは開発目的で放熱板を外した時にしか見えません。「 ALARM

LEDの穴から、暗い琥珀色のライトが見える場合 がありますが、これはエラーではありません。 Universal Videohub 288 Crosspoint が正常に動作している際の LED

「POWER OVERLOAD」LED（赤）

Universal Videohub SDI InterfaceおよびUniversal Videohub Optical Fiber Interfaceは簡単にインス トールでき、どちらのタイプのカードもインストールの手順は同じです。

識別用のLEDが上になるよう、カードを垂直方向に持ちます。識別用のLEDは、最 上部のコネクター の左上 近くにあり、ピンホールのように見えます。

PCI スロットにしっかりと接続されるまで、カードを溝に沿ってゆっくり押し込みます。 3 ポジドライブ2を 使 用 し て 、カ ー ド を Universal Videohubのフレ ームにしっかりと固 定します。 Universal Videohubで使用可能なインターフェースカードの詳細は、「SDIイ ン タ ーフ ェ ー ス カ ー ド 」お よ び「 Universal Videohubインターフェースカード」のセクションを参 照してください 。 Universal Videohub Power Supply Univers al Videohub Power Supply パ ッ ケ ー ジ に は 、電 源 カ ー ド 、電 源 ケ ー ブ ル 、電 源 を 内 蔵 し た

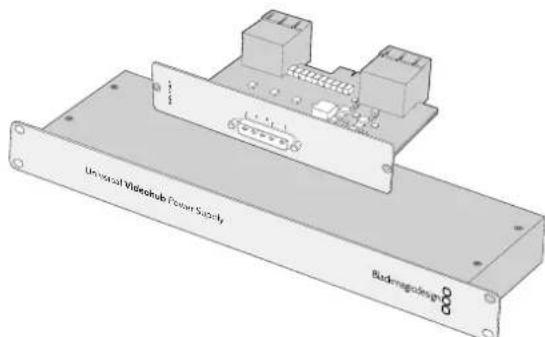

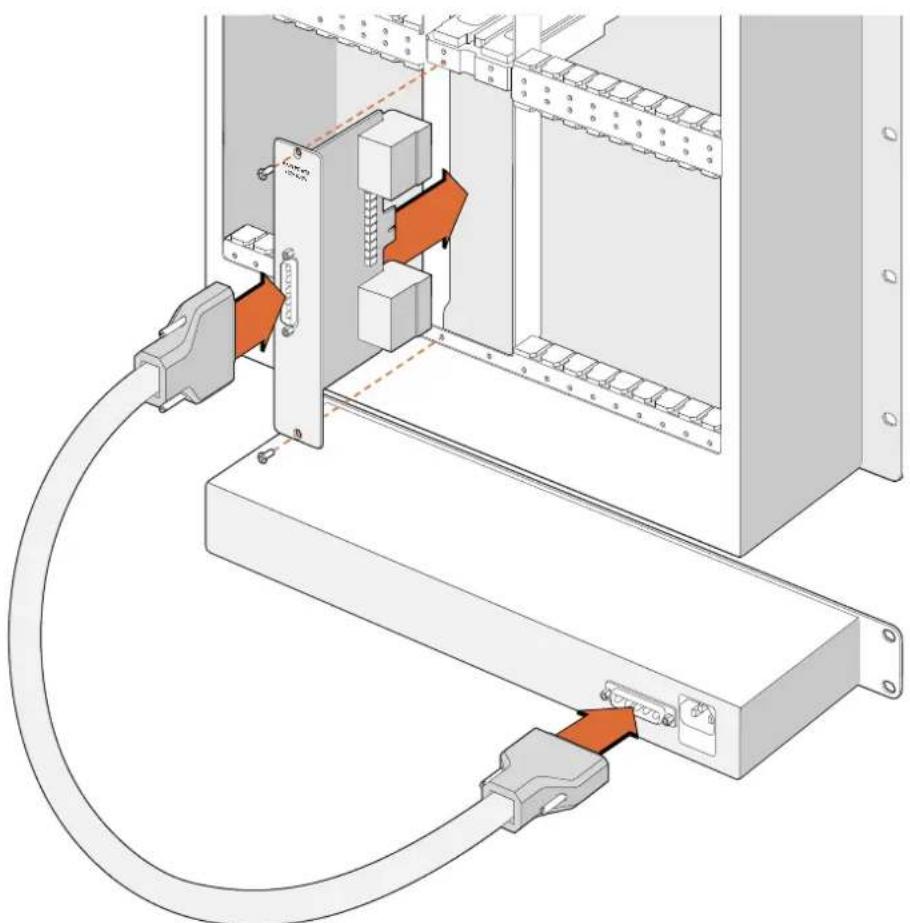

ックサイズの 筐 体 が 含まれています。1つ目のUniversal Videohub Power Supplyの下に2つ目をインス ト ー ル し て 、フ ェ イ ル オ ー バ ー 時 の 冗 長 性 を 持 た せ る こ と も で き ま す 。各 電 源 に 、C13コネクタ付きの標準 IECコードが 必 要となります。

使用するUniversal Videohub Power Supplyが、あらゆる電源から外れていることを確認します。 「MAIN POWER」のラベルが上になるように電源カードを持ちます。 2 電源カードを、2つの電源カードスロットのいずれかに挿入します。

ポジドライブ2を使用し、2つの ネジ で 電 源 カ ードをしっかり固 定します。2枚目の電源カードがある場 合 は 、も う 1つの 電 源 カードスロットにインストール しま す。

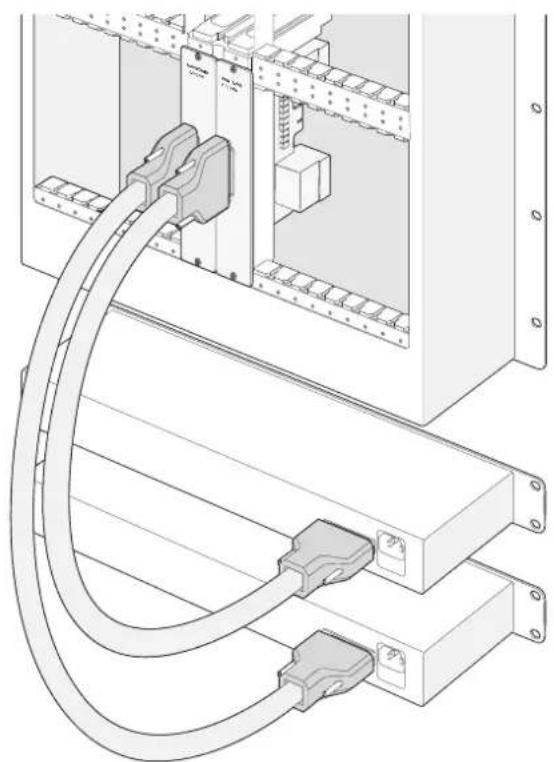

電源ケーブルで電源カードと Universal Vide o hub Power Supply の電源を接続します。両方の電源コ ネクター のツマミネジ を 締 めま す。

枚目の電源カードおよび電源がある場合は、このステップを繰り 返します。どちらの電源カードをどちらの電源に接続するかは、問題ではありません。 5 IECコードを各電源からコンセントに接続して、電源をオンにします。 これで 準 備 完了で す。 Universal Videohub 288でビデオをルーティングする準備が整いました。

Universal VideohubルーターUniversalVideohubSDIInterfaceカードをインストール MAIN POWER +12V 800W UniversalVideohubPowerSupplyには電源カードが含まれています。電源カードをUniversalVideohub 288に挿入して、UniversalVideohub288の下に設置した1Uラックサイズの筐 体 に接 続します。

Universal VideohubルーターUniversal Videohub 2882 Universal Videohub 288 がすでに電源で稼働している状態で、リダンダント電源をインストールした り、電源を交換したい場合は、以下のステップに従ってください： 1 使用するUniversal Videohub Power Supplyが 、あ ら ゆ る 電 源 か ら 外 れ て い る こ と を 確 認 し ま す 。 2 「MAIN POWER」のラベルが上になるように電源カードを持ちます。電源カードを、予備の電源カー ドスロットに 挿入しま す。 3 ポジドライブ2を使用し、2つのネジ で 電 源 カードをしっかり固 定します。

リダンダント電源を初めてインストールする場合、

の筐体を最初の電源の下に設置しますが、その 際、放熱用に2つの電源の間に1U分を空けておきます。交換用の電源をインストールする場合は、 それまで使用していたユニットがあった場所にインストールします。

新しい電 源ケーブルで、新しくインストールした電源カードのコネクターと電源を接続します。両方の 電 源コネクター のツマミネジ を 締 めま す。 6 IECコードを電源からコンセントに接続して、電源をオンにします。 Universal Videohub 288 問題が生じた電源を取り外す必要がある際に、Univers al Videohub 288が すで に他 の 電 源 で 稼 働して いる場合は、以下のステップに従ってください： 1 問 題 が 生じた 電 源 をオフにして、IECコードを抜 きま す。 2 電源カードと問題が生じた電源を接続していた電源ケーブルを取り外します。

問題が生じた電源の筐体および電源カードを取り外します。問題が生じた電源のすべての部品は、 新しいユニットと混同しないように別の場所に保存してください。 MAIN POWER+12V 800WMAIN POWER+12V 800W 2Universal Videohub Powe r Supply Universal Videohub 288

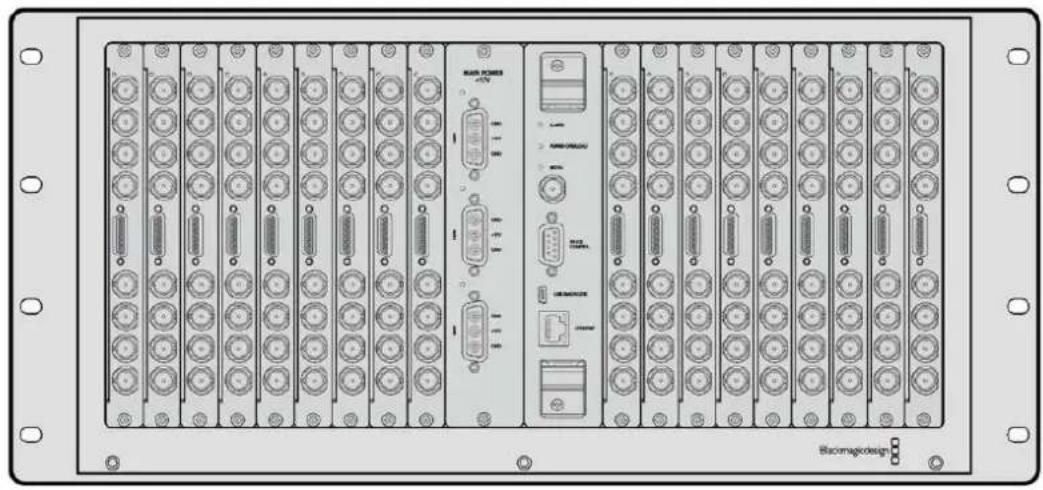

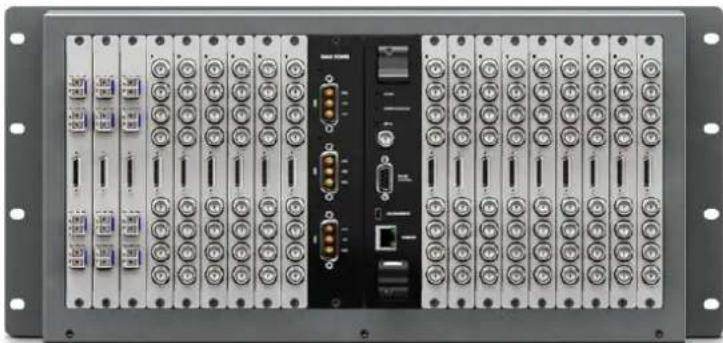

Universal VideohubルーターUniversal Videohub 72 Universal Videohub 72は、中型のモジュラー式ルーターで、成長を続けるスタジオに最適です。18枚の

カード用のラックフレームに、BNC SDIまたはファイバー SDIの イン タ ーフェ ース カ ー ド を あ ら ゆ る 組 み 合

わせで装 着できます。クロスポイントカード、電源カード、18枚のSDIイン タ ーフェ ース カ ー ド 、18本のデッ キコントロ ール ケーブル をフル 装 備した 場 合 、Universal Videohub 72は、72個のSDI入力、72個のSDI 出力、72個の双方向RS- 422デ ッ キ コ ン ト ロ ー ル ポ ー ト 、リ フ ァ レ ン ス 入 力 、リ ダ ン ダ ン ト 電 源 オ プ シ ョ ン 、そ し て パ ワ フ ル な Videohub ルーティングコントロールソフトウェア（ Mac/Windows ）に 対 応 し ま す 。 Universal Videohub 72の内部ソフトウェアは 、アップデートが必要な 場 合 があります。アップデートが

Videohub Setup により通 知されます。このユーティリティは USB 2.0

す。USB 2.0（タイプA）ー MiniB（ オ ス ）の ケ ーブ ル が 必 要 で す 。 Universal Videohub 72は、ラックフレームが空の状態で出荷されます。付いているのは取り外し可能な ファントレイおよび ファンの みです。SDIインターフェースカード、デッキコントロールケーブル、クロスポ イ ン ト カ ー ド 、電 源 な ど 、そ の 他 す べ て の ハ ー ド ウ ェ ア 部 品 は 別 売 り で 、そ れ ぞ れ イ ン ス ト ー ル す る 必 要 が あります。SDIインターフェースカードは、スタジオの規模の拡大に合わせて追加できるので、一度にすべ てインストールする 必 要はありません 。Universal Vid eohub 72を構築する前に、以下のセクションを読 み進めて必要な部品を確認してください。 Universal Videohubで使用可能なインターフェースカードの詳細は、「SDIイ ン タ ーフ ェ ー ス カ ー ド 」お よ び「 Universal Videohubインターフェースカード」のセクションを参 照してください。 Universal Videohub 72 Crosspoin t このモジュールには 、ビデオル ーティングの 切り替えと、デッキコントロールポートの変 更 用のクロスポ イントプロセッサーが含まれています。イーサネット、USB、シ リ ア ル ポ ー ト が カ ー ド に 搭 載 さ れ て お り 、 ルーターコントロールが 可能です。 リファレンス 入 力もカ ードに 搭 載 されており、3値シンクまたはブラックバーストのゲンロック信号を接

ユーザーの介入が必要な場合（冷却システムが適切に作動せず、Videohubがオーバーヒートした場 合な ど）は、カードのアラームライトが光ります。アラーム通知は、 GPI

ら他のデバイスにも提供されます。 ユニットに装着されているカードの数に対して、供給されている電源が不十分である場合、カードの電 力 過 負 荷 のライトが 光りま す。

Universal Videohubルーター ルーターのリモートコントロールは、10/100Base-Tイーサネットまたはシリアルを介して実行されます。 イーサネットを介してルーターをコントロールする場合、統合 Videohub Server が 使 用 さ れ ま す 。つ ま り、必要な作業はイーサネットケーブルでUniver sal Videohub 72をイー サネット・ネットワー クスイッチ に接 続 することだけ です。 イーサネットを介して、サードパーティ製のルーターコントローラーでUniversal Videohub 72をコント ロールしたり、あるいはRS- 422のスレーブデバイスとしてル ーターのクロスポイント切り替えをコント ロールで きます。VideohubおよびRS- 422プロトコルに関する情報は、このマニュアルの「Developer Information」セクションを参 照してください 。 POWEROVERLOADALARMREF IN Universal Videohub Power Supply

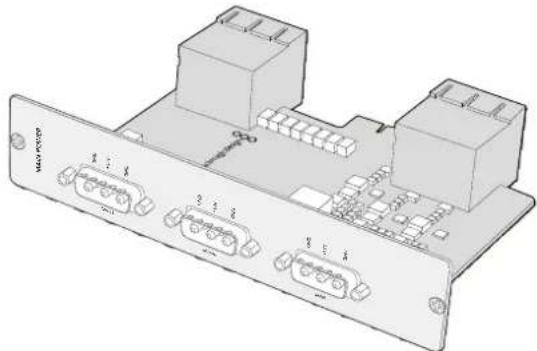

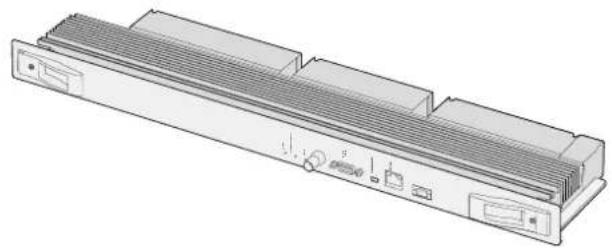

Universal Videohub 450W Power Cardは、3つまでの別売りの150Wブリック型 電 源を接 続できるコ ネクターを 搭 載していま す。 Universal Videohub 72をフル 装 備して、最 大 消 費 電 力で 起 動している 場 合、2つの150Wブリック型 電 源で 電 源 を 供 給で きます。3つ目のブリック型電源が接続されていると、1つの電源に問題が生じた場 合でも稼働を続けます。 150W のブリック型電源は、世界各国で使用可能な国際対応電源です。各電源 に、C13コネクタ付きの標 準 IECコードが 必 要となります。3つのブリック型 電 源をフル 装 備 する 場 合、 3つの主電源ソケットが必要です。 Unive rsal Videohub 72

Universal Videohub 72をインストールして、ドロップダウン式のファントレイ用のスペースと放 熱 用のス

分 のラックスペース が 必 要で す。 Universal Videohub 72 を オ ープ ン ラ ッ ク の 一 番 上 に マ ウ ン ト す る 場 合 、必 要 な の は

分 のスペースだけ で す。 Universal Videohub 72 本 体 は 、高 さ が

ラ ッ ク マ ウ ン ト サ イ ズ で 、奥 行 き は

Universal Videohub 72 は、前向き/後ろ向きにラックマウントできます。あるいは 、ラックの背 面にマウントして、他の 機 材用のスペースを確 保することもでき ます。放熱用に、Universal Videohub 72の上に2U分のスペースを空ける必要がありますが、オープンラ ックの一番上にマウントする場合は、エアフローを妨げるものがないため、スペースは必要ありません。 Univers al Videohub 72 には、静電気に敏感なデバイスが含まれています。これらのデバイスを取り扱う前に、静電 気を放 電することは非 常に重 要です。デバイスをコンピューターに組み込む場 合と同 様で す。これらの デバイスを扱う際 は 、静 電 気 防 止 用 のリストストラップを 使 用 することをお 勧 めします。 Universal Videohub 72 Crosspoint Univers al Videohub 72をラックにマウントできたら、次にクロス ポイントカードを装 着します。クロス ポイントカ ードは 、 Universal Videohub の中枢であり、ビデオのルーティングやデッキコントロールのス イッチン グ を 行 い ま す。Universal Videohub 72 Crosspointカ ー ド は 、ホ ッ ト ス ワ ッ プ が 可 能 で す 。つ ま り、Universal V id eohubが稼働している際にも、インストールや取り外しができるよう設計されています。

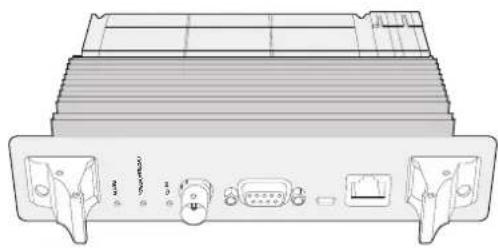

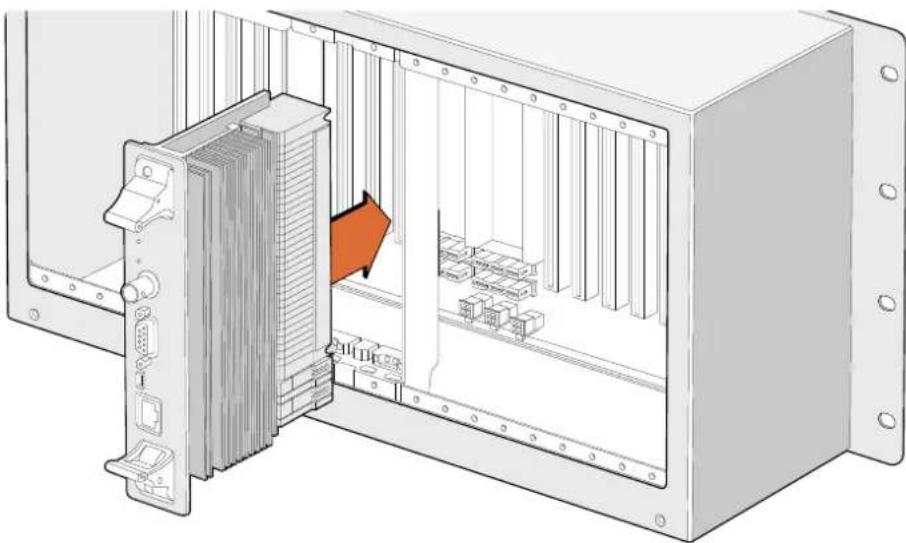

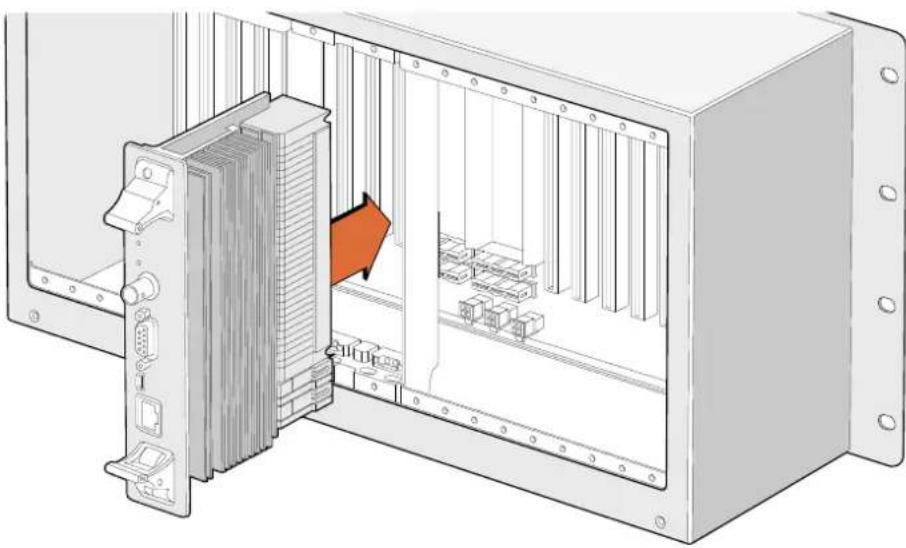

Universal VideohubルーターUniversal Videohub 72 Crosspoint 1 2つのレバーで クロス ポイントカードを 垂 直 方 向 に持ちます。イーサネットが 下 に なるようにします。 2 カードをゆっくりとスロットに 押し込 みます。カードの上下の 縁 が、黒の 溝 に沿 うようにしま す。

両方のレバーを強く押し込んで平らにし、マルチピン・コネクターをマザーボードにしっかりとはめ込み ます。ピンを適 切に接 続すると、カードが マザーボードにぴったりとはまり、マルチピン・コネクターが 破 損することはありません 。 4 ポジドライブ1を 使 用 し て 、ク ロ ス ポ イ ン ト カ ー ド の 2つのレバーを固定します。 Universal Videohub SDI Interface

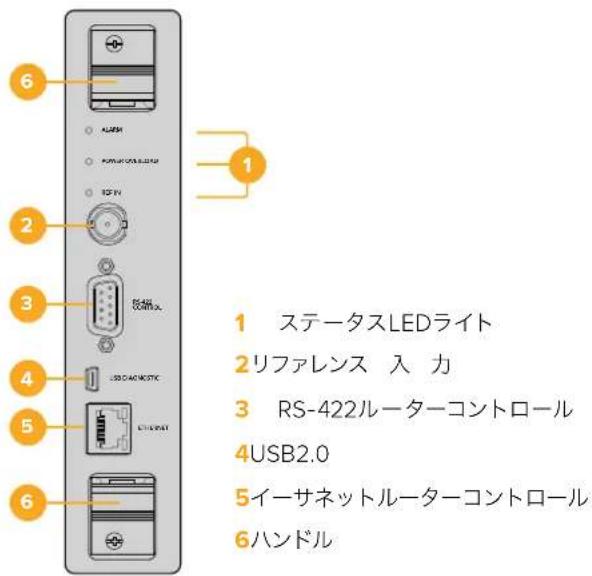

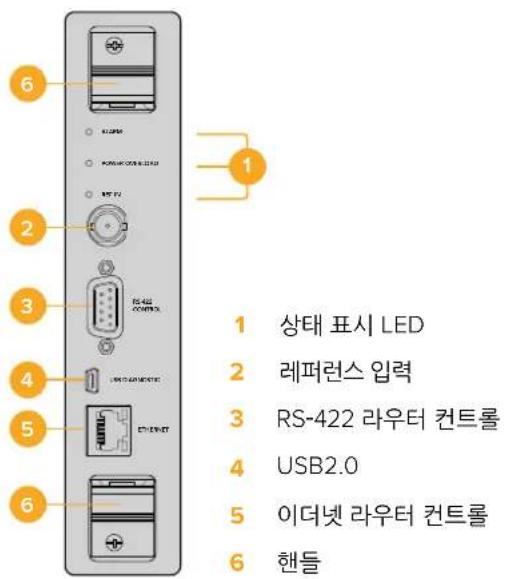

1 ステータスLEDライト 2 リファレンス 入 力 3 RS-422ルーターコントロール 4 USB 2.0 5 イーサネットルーターコントロール 6 ハンドル Universal Videohub 72 Crosspoint Universal VideohubLED

「ALARM（ ア ラ ー ム ） 」 、「 POWER OVERLOAD（ 電 力 過 負 荷 ） 」 、「 REF IN（ リ フ ァ レ ン ス 入 力 ）」と 表

示されているステータスLEDは、Blackmagic Universal Videohub 72 Crosspointの現在の状況を通知

LEDは 以 下 の 表 の 通 り 、ユ ニ ッ ト の 状 況 に 関 す る 特 定 の 情 報 を 通 知 し ま す 。

問 題 な し 。正 常 に 動 作 して い ま す。

エラー状態 。その 他のエラー。 Telnetがエラーコードを取得。

エ ラ ー 状 態 。フ ァ ン の 不 具 合 。

エラー状態。リダンダント電源がありません。

正常に動作しています。非アクティブ/スレーブモード。 2枚のクロスポイ ントカードを 装 着した Blackmagic Universal Videohub 288のみに見 られる 状 況 です。ゆっくり点 滅正常に動作しています。アクティブ/マスターモード。

エ ラ ー 状 態 。電 力 過 負 荷 。電 力 供 給 が 十 分 で は あ り ま せ ん 。

正常に動作しています。リファレンスが接続されていません。

正常に 動 作していま す。リファレンス が 接 続されています。

Universal Videohubルーター作業のこつ Blackmagic Universal Videohub 72 Crosspointに は 、琥 珀 色 の LEDが内部にマ ウントされていますが、これは開発目的で放熱板を外した時にしか見えません。「ALARM」 LEDの穴から、暗い琥珀色のライトが見える場 合がありますが、これはエラーではありません。 Universal Videohub 72 Crosspoint が正常に動作している際の LED

「POWER OVERLOAD」LED（赤）

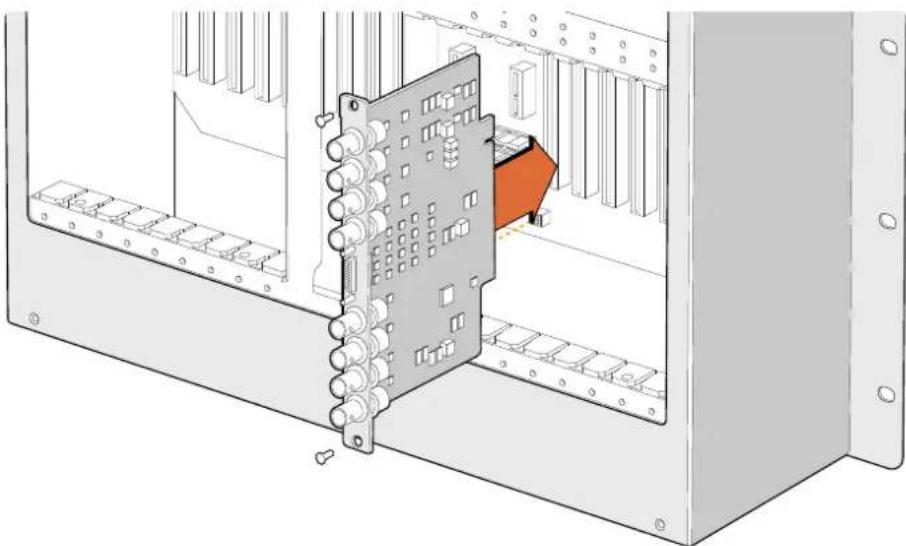

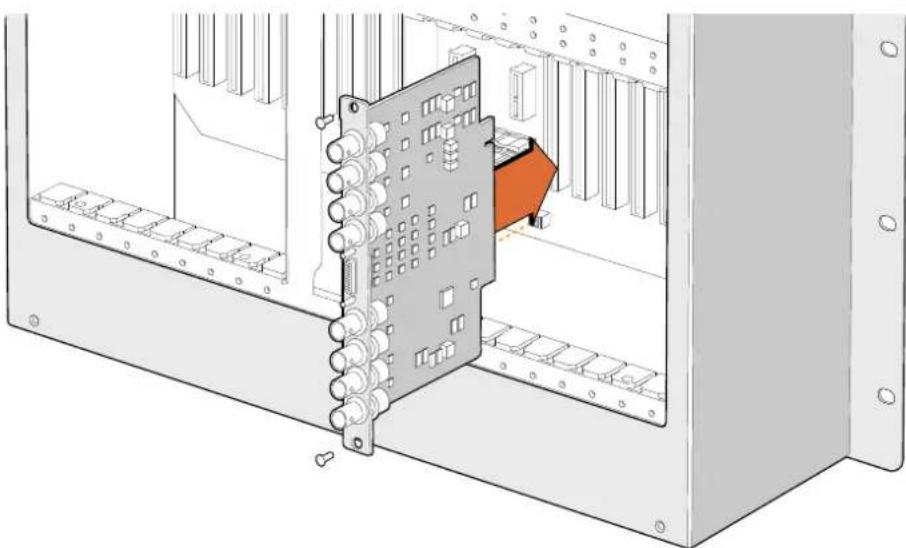

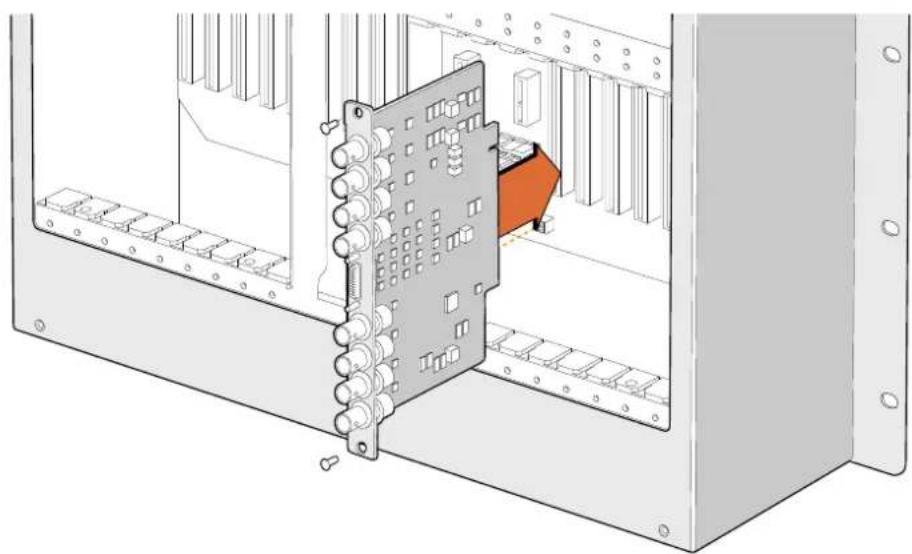

Universal Videohub SDI InterfaceおよびUniver sal Videohub Optica l Fiber Interfaceは 簡単にインス トールでき、どちらのタイプのカードもインストールの手順は同じです。

識別用のLEDが上になるよう、カードを垂直方向に持ちます。識別用のLEDは、最上部のコネクター の左上 近くにあり、ピンホールのように見えます。 カードを溝に沿ってゆっくり押し込み 、マザーボードの PCI スロットに接続します ポジドライブ

し て 、イ ン タ ー フ ェ ー ス カ ー ド を Universal Videohubのフレームにしっかりと固 定します。 Universal Videohubで使用可能なインターフェースカードの詳細は、「SDIイ ン タ ーフ ェ ー ス カ ー ド 」お よ び「 Universal Videohubインターフェースカード」のセクションを参照してください。 Universal Videohub 450 W Power Card Universal Vid eohub 450W Power Cardは、3つの電源コネクターを搭載しており、150Wブリック型 電 源を 接 続して最 大 450W の電源を供 給できます。ブリック型電源を

つ 接 続 し た こ の 電 源 カ ー ド は 、フ ル 装備のUniversal Videohub 72へ の電 源 供 給 が 可 能 です。 3つ目のブリック型 電 源は 、1つの電源に問題が生じた場合に備えた予備電源です。 1 使用するブリック型電源が、あらゆる電源から外 れていることを確認します。 2 「MAIN POWER」のラベルが上になるように電源カードを持ちます。

電源カードをマザーボード上のスロットに挿入します。ポジドライブ

つのネジで電 源カードをしっかり固 定しま す。 4 3つのUniversal Videohub 150W Powe r Supplyを接 続します。 電源 カードを取り外したり、交 換する必要がある場 合は、電源カードを取り外す前に、接続したすべてのブリック型電 源をオフにして取り外します。 Universal VideohubルーターUniversal Videohub 72 にインターフェースカードをフル装備せずに使用している場合、

ク型電源だけで電源供給できる場合があります。その場合は、

つ目のブリック型電源をフェイルオーバー 時の予備電源として使 用できます。このオプションを選択する場合は、以下のステップに従ってください：

2つ目のブリック型電源を一時的に取り外します。カードをインストールしてから、クロスポイントカー ド の「 POWER OVERLOAD」ラ イ ト を チ ェ ッ ク し ま す 。

このライトが光っている場 合、すべてのカードに十 分な 電 力を供 給できるよう、 150W

をもう1つ追加するか、いくつかのカードを取り外す必要があります。

POWER OVERLOAD 」ラ イ ト の チ ェ ッ ク が 終 わ っ た ら 、

つ目のブリック型電 源を再 度 接 続しま す。 MAIN POWER GND GND +12V GND +12V GND GND +12V GND 150W 150W 150W Universal Videohub 450W Power Card3 150W あらゆるカードの組み合わせに対応可能な十分な電力を供給し、さらに冗長性を持たせるために、常に 3つのブリック型電源を接続して置くことをお勧めします。 Universal Videohub 72を使用中に、150Wブリック型電源を取り外す、あるいは交換する必要がある 場合、該当のブリック型電源をオフにします。その際、他の電源をオフにしないよう気を付けてくださ い。IECコードを抜いた後、ネジを外して電源をU niversal Videohub 450W Power C ardから外します。 これで準 備 完了です。Universal Videohub 72でビデオをルーティングする準備が整いました。

インターフェースカード SDIイ ン ターフェ ース カ ー ド は 、4系統のSDI入力、4系統のSDI出 力 、そ し て Universal Videohub Deck Control Cable 用のコネクターを搭載しています。すべての SDI

応 し て お り 、す べ て の SDI 出力はリクロッキングに対応しています。 Universal Videohub

ASI の同時ルーティングをサポートしています。 SDI イン タ ーフェ ース カ ード は 、 Videohub が稼働中でもインストール可能で、即座に使用可能です。Videohubを再 起 動する必要はありません。 カードをインストールするには、ポジドライブ1および2が 必 要で す。 Universal Videohubと使 用できるSDIイン タ ーフェ ース カ ード は 2種 類 ありま す：

Universal Videohub SDI Interfaceカ ー ド（ BNCコ ネ ク タ ー ）。

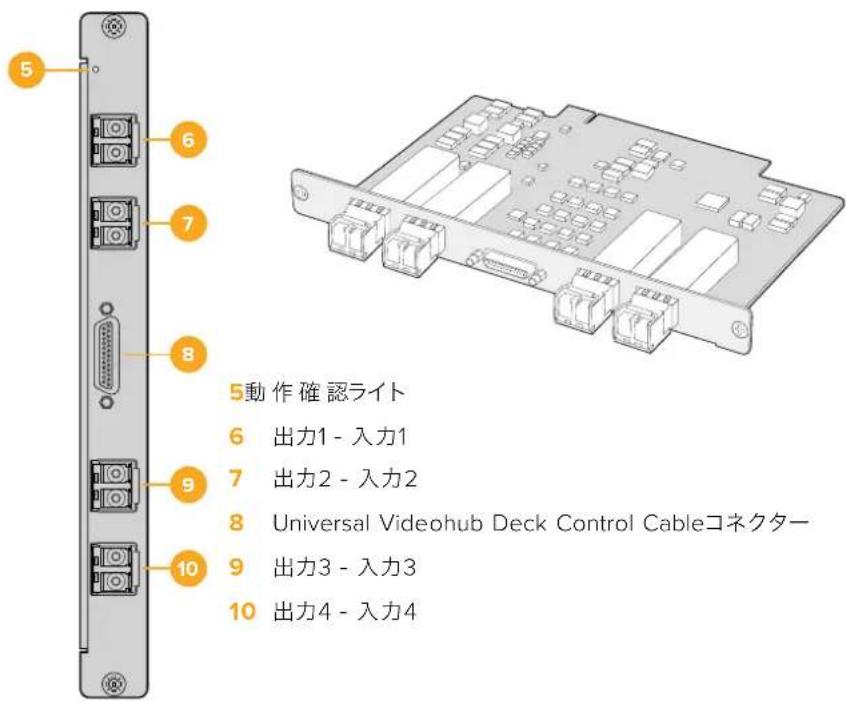

Universal Videohub Optical Interfaceカ ー ド（ 標 準 の SFPトランシーバーモジュール、1310nmレーザ ー ド ラ イ バ / レ シ ー バ ー ）。各 モ ジ ュ ー ル に

コネクターポートが付いており、シングルモードの光ファ イバー ケーブル を 使 用 。

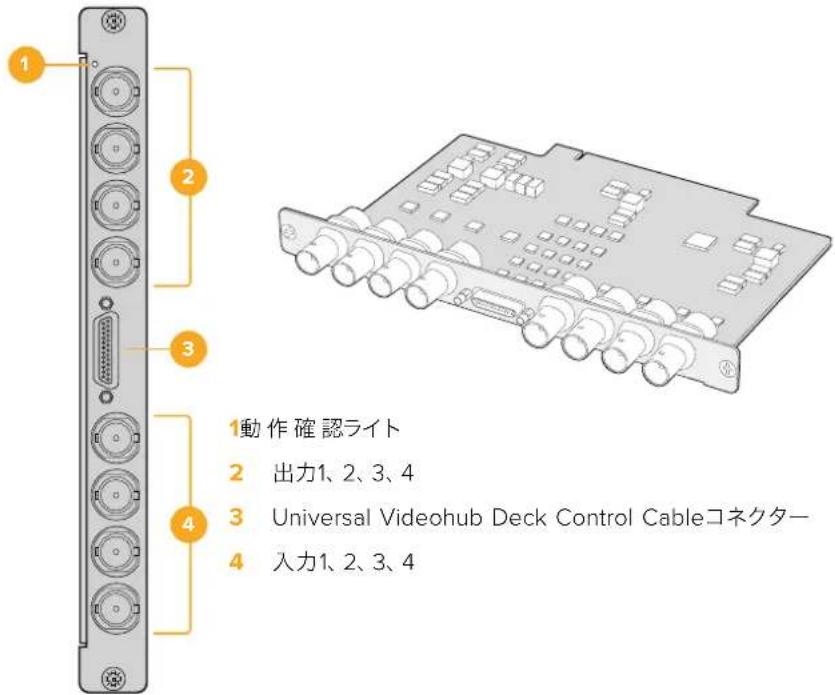

Universal VideohubルーターUniversal Videohub インターフェースカード Universal Videohub SDI Interface

1 動 作 確 認ライト 2 出力1、2、3、4 3 Universal Videohub Deck Control Cableコネクター 4 入力1、2、3、4 Universal Videohub Optical Interface

5 動 作 確 認ライト 6 出力1 - 入力1 7 出力2 - 入力2 8 Universal Vid eohub Deck Control Cableコネクター 9 出力3 - 入力3 10 出力4 - 入力4

Universal VideohubルーターSDI 銅製のSDIケーブル が 接 続 されると 重 さがど んどん 増していくので、ケーブル を 支 えるために ラックを使用することを推奨します。これにより、ケーブルの重量によって Videohub

ートに過 度の負荷 がかかることを防げます。これは、多くの SDI ケーブル を 接 続 する大 型 モ デ

Videohub で 特に重 要です。ケーブルハーネスをラックフレームに固定することで、多数の 配線を支えることができます。

BNC /光ファイバーコネクターに最初にケーブルを接続し、その 後、上のコネクターを 使用することも良い方法です。この順で接 続することにより、将来的に接続するケーブルが増 えても、多くのケーブルをかき分けて接続する必要がありません。

BNC ポ ー ト を 搭 載 し て い る た め 、一 般 的 な SDI

ル を 使 って SDI機器を簡単に接続できます。 Din 1.0/2.3

Videohub に 接 続 す る 場 合 は 、片 側 に ミ ニ コ ネ ク タ ー 、も う 一 方 に 標 準 の BNCコネクターの付いたSDIケ ーブル の 使 用 を 推 奨しま す。 あ る い は 、標 準 の SDIケ ーブル に アダ プター ケーブル を 接 続 することもで きます が 、信 号 の 品 質 が損なわれるため長いケーブルは使用できません。 Videohub

SDI ケーブルの接続/取り外しは簡単です。しかし、接続している SDI

の数 が増えるにつれ 、 BNC コネクターの隙間に指を入れることが難しくなってくるでしょう。 サードパーティ製の低価格の BNC 取り外しツールを使 用すれ ば 、 Videohub

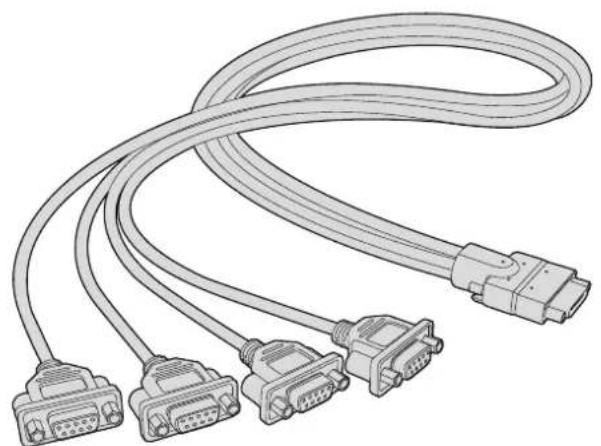

が 接 続 されていても、簡 単にケーブル を接 続 / 取り外しできます。 Universal Videohub Deck Control Cab le ケーブルの片側には単一のシリアルポートが付いており、両方のタイプの SDI インターフェースカードに接 続 で き ま す 。反 対 側 は 4つのRS- 422デ ッキコントロ ール ポートで す。 Universal Videohub Deck Control Cable Universal VideohubルーターSmart V ide ohub CleanSwitch 12x12 ビデオソースをモニターやオンエアにクリーンに切り替えるためには、同期した信号またはゲンロック信 号が必要です。クリーンな切り替えが必要であるにも関わらず、ソース信号の同期が完璧でない恐れが ある場合は、Smart Videohub CleanSwitc h 12x12を使用できます。同モデルはすべての入力で信号の 再同期に対応しているため、完璧にクリーンなフィードが得られます。 1 4 7 10 SRC MENU2 5 8 11 DEST VIDEO3 6 9 12 CLEAR TAKESmart Videohub CleanSwitch 12 x 12REF INSDI OUTSDI INRS-422CNTRLSD/HD/3G/6G-SDIETHERNET USB

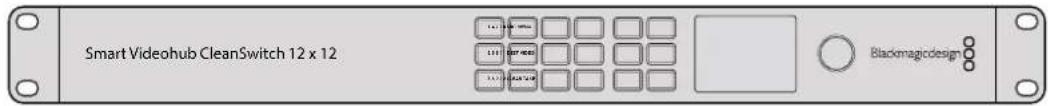

Smart Videohub CleanSwitch 12x12 は、すべての入力で完 全な再同期に対応しており、ルーターがす べての入力を自動的に再同期するため、ルータークロスポイント間で常にクリーンでグリッチのないス イッチングを実現できます。解像 度およびフレームレートが同じソースを出力して直 接オンエアでき、 カットのみの滑らかなプロダクションを提供できます。Smart Videohub CleanSwitch 12x12は 、リ フ ァ レンス入力、あるいは入力

（ リ フ ァ レ ン ス 入 力 が 接 続 さ れ て い な い 場 合 ）に ロ ッ ク し ま す 。グ リ ッ チ の な いスイッチングを行うには、リファレンス信号および全入力のビデオフォーマットが全く同じである必要 があります。異なるビデオフォーマットが混在していてもスイッチングは可能ですが、同期できません。 V ide ohub ハードウェアコントロールパネル Videohubハードウェアコントロールパネルは、Universal Videohubおよび同じネットワークに接続され

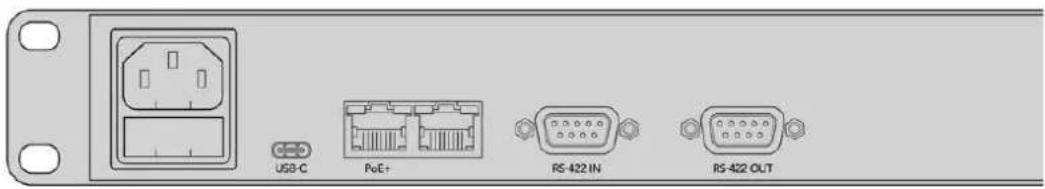

Videohub の操作用の外付けパネルです。いずれのコントロールパネルも互換性のあるネットワー

PoE + に 対 応 し て お り 、イ ー サ ネ ッ ト ポ ー ト

を介してパネルに給電できるため、別の電源ケ ーブル を接 続 する 必 要 は ありま せ ん 。2つ目のイーサネットポートはPoEに対応していませんが、他の機器 をネットワ ー ク に ル ープ す る た め に 使 用 で き ま す。 Videohub Master Control Pro Videohub Master Control Proは 、マ ウ ン ト 可 能 な 1Uラックサイズのコントロールパネルです。36個のバ ックライト・プッシュボタン、LCD、スクロールホイール、イーサネット接続を搭載しており、コンピューター

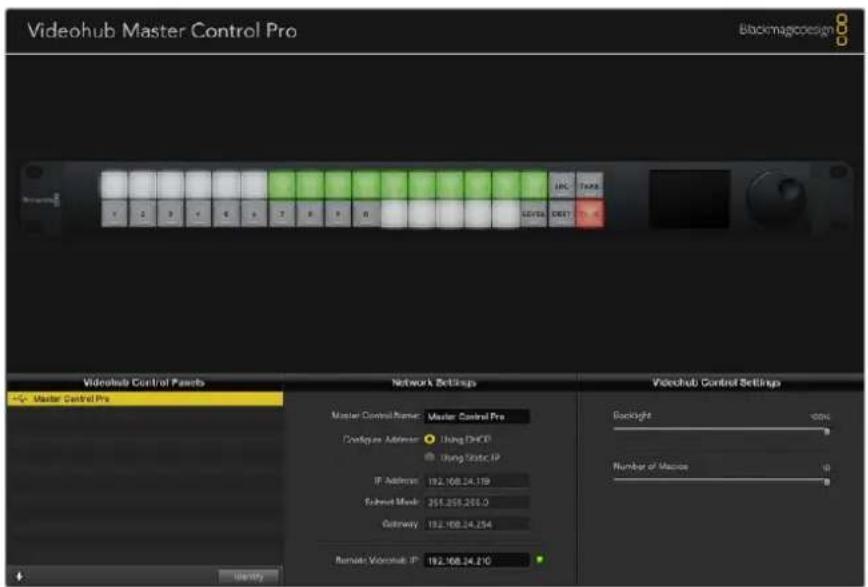

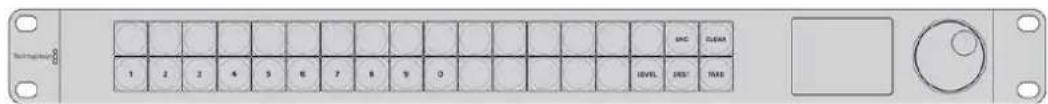

Videohub のクロスポイント切り替えが実行できるように設計されています。 Videohub Master Control Proは 、あ ら ゆ る サ イ ズ の Videohubルーターの全ソースおよび 送信先をコントロール可

RS- 422デッキコントロ ール にも対 応しています。 Videohub Master Control Proは 、ソフトウェアを 使 用して 機 器 をすば やく選 択 で きるよう、ポートラベ ルを使 用しています。プッシュボタンをコンフィギュレーション/ラベル付けすることで、一般的な機器の タイプ（例：カメラ、デッキ、モニターなど）をすばやく選択できます。また、ループスルーイーサネットポ ートを搭載しており、追 加のコントロールパネルや Videohub ルーター、その他のネットワークデバイスを 接続できます。マクロボタンは有効になっている場合、緑に光ります。各マクロボタンは

スポイント切り替えを実行するよう設 定できます。 Videohub Master Control Pro

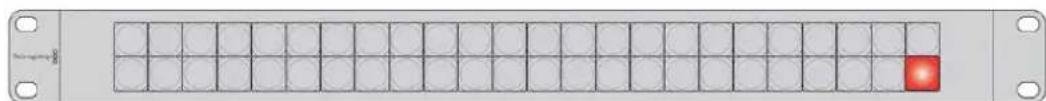

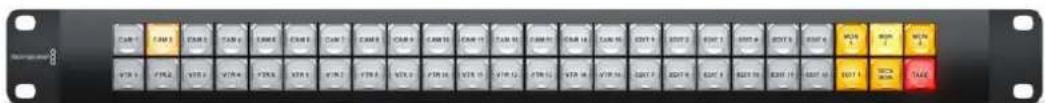

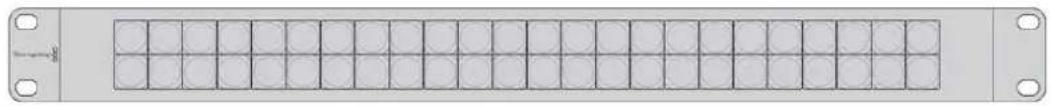

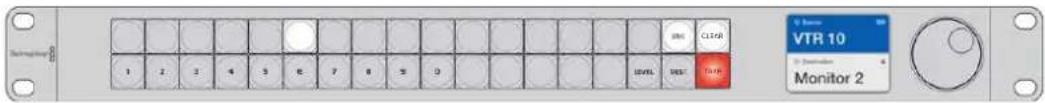

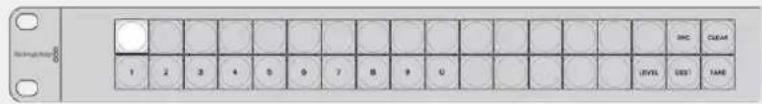

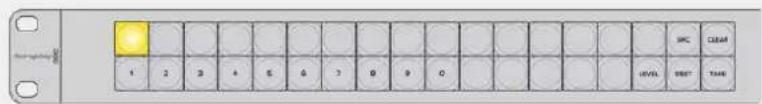

VideohubハードウェアコントロールパネルVideohub Smart Control Pro Videohub Smart Control Proは 、マ ウ ン ト 可 能 な 1Uラックサイズのコントロールパネルで、48個のバック ライト・プッシュボタンとイーサネット接 続 を 搭 載しています。 モ ニ タ ー や デ ッ キ な ど 、単 一 の SDI 送信先にコンフィギュレーションする場合、同一の Videohub

SDI ソースを、プッシュボタンで 瞬 時に切り替えられます。複数の SDI

にコンフィギュレーションする場 合、送信先ボタンは金 色に、ソースボタンは白になります。右下のボタ

TAKE ボタンとして 設 定で き、赤く光りま す。マクロ ボタンは 有 効になってい る 場 合、緑 に光ります。 各マクロボタンは 16までの同時クロスポイント切り替えを実行するよう設 定できます。 Videohub Smart Control Pro コントロールパネルのコンフィギュレーション

Videohub コントローラーのネットワーク設 定のコンフィギュレーショ

Videohubハードウェアコントロールパネルイー サネットネットワー クへ の 接 続 多くの 施 設 で は 、 Videohub はイー サネット・ネットワークスイッチを 介して共 有 さ れて おり、ネットワー ク上 のコ ン ピ ュー タ ー や 、 Videohub コントロールパネルからコントロール可能です。 Videohub

を接続するのと同じ方法で、コントロールパネルをネットワークに接続します。 Universal Videohub 72Network SwitchVideohub Smart Control ProEthernetEthernet

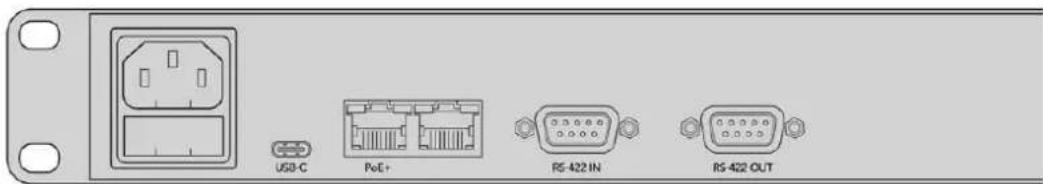

422 INPoE+USB C RS 422 OUTMAIN POWER+12V 150W150W150WPOWER OVERLOADALARMREF INRS-422CONTROLETHERNETUSB DIAGNOSTIC Universal Videohub 72Videohub Smart Control Pro メモ 2つ目のイーサネットポートはPoE+ に 対 応してい ない ので、2つ目のポートに接続されて いる場合は別の方法で給電する必要があります。

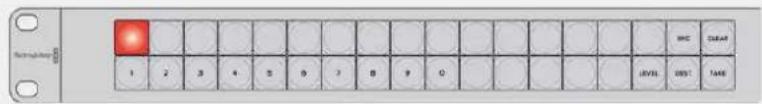

Videohubハードウェアコントロールパネルコントロールパネルのボタン診 断 Videohubコントロールパネルに最初に電源を接続した際、すべてのボタンは、赤、緑、青、白の順で、テ スト用 に点 灯します。 Videohub コントロールパネルの左上のボタンは、以下の通りにネットワーク状況 の診断結果を示します。

ユ ニットが IPアドレスの取得を試みています。ユニットが静的IPアドレスを 使 用するよう設 定され た場 合 、あ る い は ユ ニ ッ ト が DHCPサーバーからのIPアドレスの取得に成功した場合、このボタンはすぐに

ユ ニットが IPアドレスを取 得し、Vid eohub Serverへの接続を試みています。Videohubまたは Videohub Serverの電源が入っており、イーサネット経由で接続されていることを確認してください。 IPVideohub Server

ユ ニットが Videohub Serverコンピューターに接続されましたが、Videohub Serverで 起動されてい るソフトウェアまたはファームウェアは 、互 換性 がありません。 Videohubを最新のVideohubソフトウ ェアおよびファームウェアにアップデートして、 Videohubコントロールパネルを再起動してください。 Videohub Server 白 く 点 灯（ 点 滅 な し ） ユ ニットが Videohub Serverに問題なく接続されました。白く光っている場合、Videohubをコントロ ールで きる 状 態で す。白と金 に光っている 場 合 もあります。 Videohub Server 左上のボタンが赤くなるのに数分間かかった場合、ユニットは

アドレスの取得に失敗しており、その結 果、AutoIPア ド レ ス（ 169.254.xxx.xxxのフォーマット）を自動的に割り当てています。AutoIPアドレスを 使用したい場合は問題ありませんが、そうでない場合は、ネットワークケーブルの接続を一度外し、再度 しっかりと接続します。適切に接続されていること、ネットワークケーブルに欠陥がないことを確認し、さ

アドレス が あることを 確 認します。 Videohub

ネルからすべての電 源を外して再 接 続 すると、 DHCP

ア ド レ ス を リ ク エ ス ト し ま す 。こ れ で 、ボ タンはすぐに赤くなるはずです。これらの診断が行われるのは、ユニットがVideo hub Hardware Panel Setup ソフトウェアで 選 択されてい ない 場 合だけで す。

Videohubハードウェアコントロールパネルルーティングレベル ご使用のVideohubにRS- 422リモートデッキコントロールが 搭載されてい ない場 合、Videohub Master Control

SDI 」と表示されます。この場合、ルーティングレベルに関して読み進める必要は

ご使用のVideohubにRS-422リモートデッキコントロールポートが 搭載されている場 合、Videohub Master Controlの「 LEVE L」ボタンを使い、ルーティングレベルでソース/送信先のリストを短縮できます。

DEST」ボ タ ン を 押 し ま す 。次 に「 LEVEL」ボ タ ン を 押 し て ル ー テ ィ ン グ レ ベ ル を 切 り 替 え ま す 。 SDI 422 このルーティングレベルを選択すると、ビデオ 機 器のリストを、リモートポートおよびSDIポートを搭載 し た デ バ イ ス だ け に 短 縮 で き ま す 。こ の ル ー テ ィ ン グ レ ベ ル は 、 SDIキャプチャーカードおよび VTRデ ッキで一般的に使用されますが、カメラやモニターは RS-422リモートポートを搭載していないため 使

SDI 422 SDIRS422 Edit 1 VTR 1 SDI すべてのSDIソースおよび送 信先がリストアップされます。RS-422接続の有無に関わらず、カメラ、モ ニ タ ー 、キ ャ プ チ ャ ー カ ー ド 、 VTRデ ッ キ な ど 、す べ て の SDIビ デ オ 機 器 を 見 た い 場 合 は 、こ の ル ー テ ィ ングレベ ル を 選 択しま す。 SDISDI SDI Edit 1 VTR 1

Videohubハードウェアコントロールパネル422 ビデオ 機 器 のリストを、RS-422デッキコントロールに対応したデバイスだけに短 縮したい場 合は、 このルーティングレベルを選択します。このルーティングレベルは、 RS-422リモートポートの名前で、 ソース/ 送 信先をリストアップします。関連する SDIポートの有無や、関連するSDIポートのラベルがマ ッチするかどうかは問いません。このルーティングレベルは、 SDIキャプチャーカードおよび VTRデッ キで 一 般的に使用されますが、デッキコントロールに使 用するリモートコントロールパネルやサーバーもリストアップ さ れ ま す。 RS422

CLEAR SRC TAKE ソース/送信先の選択方法 Videohub Master Control Pro

Videohub ル ー ター の ポートラベ ル をカスタマイズしてい るか 、あるいはポート番号を直接入力するかに応じて、送信先とソースをすばやく選択/変 更するいくつかの方 法 が あります。 Videohub Master Control Proは、その他のルーターコントロールと同様のコンセプトで動作します。

「DEST」とラベルが付いた送信先ボタンを押して、送信先をLCDに表 示します。プッシュボタンまた はスクロールホイールを使 用して、任意の送信先を選 択します。 2 「TAKE」ボ タ ン を 押 し て 確 定 し ま す。 3 「SRC」とラベルが付いたソースボタンを押し、ボタンかスクロールホイールでソースを変 更します。 4 「TAKE」ボタンを押してルーティングの変更を確定します。 Videohub VideohubのすべてのSDIポートおよびリモートポートをデフォルトのラベルのまま残しておく場 合は、 ポート番 号を入 力することでルーティングを変 更できます。この方法はスピーディですが、ポート番 号を覚えておくか 、 Videohub の各ポートにどの機器が接続されているかを把握できるシステムが必要です。 1 「DEST」送 信 先 ボ タ ン を 押 し ま す。LCD上 で 、送 信 先 フ ィ ー ル ド が 青 く ハ イ ラ イ ト さ れ ま す 。

リ モ ー ト コ ン ト ロ ー ル に 対 応 し て い る 場 合 、「 LEVEL 」ボ タ ン を 押 し て 、機器の適切なルーティングレベルを設定します。

リモ ートコントロール に 対 応してい ない 場合、このステップは飛ばしてください。

Videohubハードウェアコントロールパネル3 数字ボタンを使用して、送信先のポート番号を入力します。これらのボタンを押すと、一度金 色に光り

LCD に送信先が表示されます。入力を間違えた場合は、白い「 CLEAR 」ボ タ ン を 押 し て 、ポ ー ト 番 号を再 度 入 力しま す。 4 「SRC」ソ ー ス ボ タ ン を 押 し ま す 。LCD上 で 、ソ ー ス の フ ィ ー ル ド が 青 く ハ イ ラ イ ト さ れ ま す 。

数字ボタンを使用して、ソースのポート番号を入力します。これらのボタンを押すと、一度白く光りま す。LCDにソースが表示されます。入力を間違えた場合は、白い「CLEAR」ボ タ ン を 押 し て 、ポ ー ト 番 号を再 度 入 力しま す。

「TAKE」ボタンが赤く点滅し、ルーティング変更の確定を待っている状態になります。「TAKE」ボ タ ン を 押すと、即座にルーティングが切り替わります。「CLEAR」ボタンを押すと、ルーティング変更は実行さ

Videohub Master Control は 待 機 状 態 に 戻 り 、最 新 の ル ー テ ィ ン グ が LCD に 表 示され ます。 VideohubSDI DEST

Videohub のポートラベ ル をカスタマイズしているかどうかに 関 わらず、いつで もスクロールホイール を 使 ってソースおよび送信先のリストをブラウズできます。この方法は時間がかかりますが、すべての使用可 能な機器とポートのリストを確認したい場合に便利です。 1 「DEST」送 信 先 ボ タ ン を 押 し ま す 。LCD上 で 、送 信 先 フ ィ ー ル ド が 青 く ハ イ ラ イ ト さ れ ま す 。

リ モ ー ト コ ン ト ロ ー ル に 対 応 し て い る 場 合 、「 LEVEL 」ボ タ ン を 押 し て 、 機器の適切なルーティングレベルを設定します。RS-422リモ ートコントロールに 対応していない 場 合、 このステップは飛ばしてください。 3 ホイールを前 後にスクロールして、使 用したい送 信先を選 択します。LCDに 送 信先 が 表 示されます。

「SRC」とラベルが付いたソースボタンを押すと、ボタンが白く光ります。LCD上 で 、ソ ー ス の フ ィ ー ル ドが 青くハイライトされ ます。 5 ホイールをスクロールして、使 用したいソースを選択します。LCDにソース が 表 示されます。

「TAKE」ボタンが赤く点滅し、ルーティング変更の確定を待っている状態になります。「TAKE」ボ タ ン を 押すと、即座にルーティングが切り替わります。「CLEAR」ボタンを押すと、ルーティング変更は実行さ

Videohub Master Control は 待 機 状 態 に 戻 り 、最 新 の ル ー テ ィ ン グ が LCD に 表 示され ます。 VTR 1

Videohubハードウェアコントロールパネル Videohub のポートラベルをカスタマイズしている場合、カスタマイズ可能なボタンとスクロールホイール を使ってソースおよび送信先のショートリストを表示できます。この方法は、機器のショートリストをスク ロールするだけで、ポート番号を覚える必要がないため、スピーディで直感的です。ラベル名を機器の種 類 に し て い る 場 合（ 例：VTR、Cam、Monな ど ）、こ の 方 法 は 非 常 に 便 利 で す 。 1 「DEST」送 信 先 ボ タ ン を 押 し ま す。LCD上 で 、送 信 先 フ ィ ー ル ド が 青 く ハ イ ラ イ ト さ れ ま す 。

リ モ ー ト コ ン ト ロ ー ル に 対 応 し て い る 場 合 、「 LEVEL 」ボ タ ン を 押 し て 、機 器の適切なルーティングレベルを設定します。RS-422リモ ートコントロール に対 応してい ない 場 合、 このステップは飛ばしてください。 3 送 信 先 機 器 の 種 類（ 例： VTR）用にカスタマイズした ボタンを押します。ボタン が 金 色に 光りま す。

ホイールを前後にスクロールして、使用したい送信先を選択します。この例では、送信先の VTR

LCD に表示されます。間違えた場合は、白い「CLEAR」ボ タ ン を 押 し て 、正 し い 送 信 先 が 表 示 さ れ る ま で ス

5 「SRC」ソ ー ス ボ タ ン を 押 し ま す 。LCD上 で 、ソ ー ス の フ ィ ー ル ド が 青 く ハ イ ラ イ ト さ れ ま す 。

ソース機器の種 類（例：キャプチャーカード）用にカスタマイズしたボタンを押します。ボタンが白く

ホイールを前 後にスクロールして、使 用したいソースを選 択します。この例では、ソースのキャプチャ

LCD に表示されます。間違えた場合は、白い「 CLEAR 」ボ タ ン を 押 し て 、正 し い 送 信 先 が 表 示されるまでスクロールします。

「TAKE」ボタンが赤く点滅し、ルーティング変更の確定を待っている状態になります。「TAKE」ボ タ ン を 押すと、即座にルーティングが切り替わります。「CLEAR」ボタンを押すと、ルーティング変更は実行さ

Videohub Master Control は 待 機 状 態 に 戻 り 、最 新 の ル ー テ ィ ン グ が LCD

ソースまたは送 信先 用にカスタマイズした ボタンがどれも点 滅せず、光ったままの状 態の場 合、機 器の種類がソース/送信先デバイスとしてラベル付けされていないか、現在のルーティングレベル 設 定にマッチしないため、 Videohub Master Control で該当のボタンを選択できません。例えば、 一 般 的 に 、カメラは 送 信 先 デバイスとしては 設 定され ません 。モニター はソース機 器 としては 設 定

の ル ー テ ィ ン グ レ ベ ル に マ ッ チ し ま せ ん 。 こ れ を 変 更 す る に は 、「 Videohub Master Control Proの コ ン フィ ギ ュ レ ー シ ョ ン 」の 手 順 を 参 照 し てく だ さ い 。 Cam LCD

Videohubハードウェアコントロールパネル Videohub のポートラベ ル を 数 字 で カスタマイズしている 場 合、数 字 ボタンとスクロールホイール を 使っ てソースおよび送信先のショートリストを表示できます。この方法は、機器のショートリストをスクロー ルするだけで、ポート番号を覚える必要がないため、スピーディで直感的です。機器をグループにまとめ て、ラベル名に数字を使用している場合（例：ロケーションを示す番号）、この方法は非常に便利です。 例 え ば 、ス タ ジ オ 3にあるすべての機器は「VTR3」 、「 Edit 3」 、「 Cam 3A」 、「 Cam 3B」 、「 Mon 3A」、

Mon 3B」と ラ ベ ル 付 け す る な ど で す 。 1 「DEST」送 信 先 ボ タ ン を 押 し ま す 。LCD上 で 、送 信 先 フ ィ ー ル ド が 青 く ハ イ ラ イ ト さ れ ま す 。

リ モ ー ト コ ン ト ロ ー ル に 対 応 し て い る 場 合 、「 LEVEL 」ボ タ ン を 押 し て 、 機器の適切なルーティングレベルを設定します。RS-422リモ ートコントロール に 対 応してい な い 場 合、 このステップは飛ばしてください。

数字ボタンを使用して、送信先の番号（例：スタジオ3で あ れ ば「 3」）を 入 力 し ま す 。こ れ ら の 数 字 ボ タ ン を 押 す と 、一 度 金 色 に 光 り ま す 。

ホイールを前 後にスクロールして、使 用したい送 信先を選択します。この例では、「VTR 3」 、「 Edit 3」、 「Mon 3A」 、「 Mon 3B」な ど が LCDに表示されます。間違えた場合は、白い「CLEAR」ボ タ ン を 押 し て 、 別の 送 信 先 番 号 を 選 択します。 5 「SRC」ソ ー ス ボ タ ン を 押 し ま す 。 LCD上 で 、ソ ー ス の フ ィ ー ル ド が 青 く ハ イ ラ イ ト さ れ ま す 。

数 字 ボ タ ン を 使 用 し て 、ソ ー ス の 番 号 （ 例 ： ス タ ジ オ 3で あ れ ば「 3」）を 入 力 し ま す 。こ れ ら の 数 字 ボ タ ン を 押 す と 、一 度 白 く 光 り ま す 。

ホイールを前 後にスクロールして、使 用したいソースを選 択します。この 例では、「 VTR 3

「Cam 3A」 、「 Cam 3B」な ど が LCDに表示されます。間違えた場合は、白い「CLEAR」ボ タ ン を 押 し て 、 別のソース番 号を選 択します。

「TAKE」ボタンが赤く点滅し、ルーティング変更の確定を待っている状態になります。「TAKE」ボ タ ン を 押すと、即座にルーティングが切り替わります。「CLEAR」ボタンを押すと、ルーティング変更は実行さ

Videohub Master Control は 待 機 状 態 に 戻 り 、最 新 の ル ー テ ィ ン グ が LCD に 表 示 され ます。

Videohub のポートラベ ル を名前と数 字 でカスタマイズしてい る 場 合、カスタマイズ 可 能 な ボタンと数 字 ボタンを使ってソースおよび送 信先を直接 選択できます。この方法は、機器のリストをスクロールする 必要がなく、各種類の機器の数（例： VTR2

台など）を覚えておくだけで良いため、非常に スピー ディで 直 感 的 です。 ラベル名を機器の種類と数字にしている場合（例：VTR 01、VTR 02、Cam 01、Cam 02、Cam 03、Mon 01、 Mon 02、Mon 03、Mon 04な ど ）、こ の 方 法 は 非 常 に 便 利 で す 。

Videohubハードウェアコントロールパネル1 「DEST」送 信 先 ボ タ ン を 押 し ま す 。LCD上 で 、送 信 先 フ ィ ー ル ド が 青 く ハ イ ラ イ ト さ れ ま す 。

リ モ ー ト コ ン ト ロ ー ル に 対 応 し て い る 場 合 、「 LEVEL 」ボ タ ン を 押 し て 、 機器の適切なルーティングレベルを設定します。RS-422リモ ートコントロール に 対 応してい な い 場 合 、 このステップは飛ばしてください。 3 送 信 先 機 器 の 種 類（ 例 ：VTR）用にカスタマイズした ボタンを押します。ボタン が 金 色に 光ります。

数 字 ボ タ ン を 使 用 し て 、送 信 先 機 器 の 番 号（ 例： VTR 07

）を 入 力 し ま す 。こ れ ら の 数 字 ボ タ ン を 押 す と 、一 度 金 色 に 光 り ま す 。 5 「SRC」ソ ー ス ボ タ ン を 押 し ま す 。 LCD上 で 、ソ ー ス の フ ィ ー ル ド が 青 く ハ イ ラ イ ト さ れ ま す 。

ソース機器の種類（例：キャプチャーカード）用にカスタマイズしたボタンを押します。ボタンが白く

7 数字ボタンを使用して、ソース機器の番号（例：キャプチャーカードのEdit 03を選択する場合は03） を入 力します。これらの 数 字 ボタンを 押 すと、一度白く光りま す。

「TAKE」ボタンが赤く点滅し、ルーティング変更の確定を待っている状態になります。「TAKE」ボ タ ン を 押すと、即座にルーティングが切り替わります。「CLE AR」ボタンを押すと、ルーティング変更は実行さ

Videohub Master Control は 待 機 状 態 に 戻 り 、最 新 の ル ー テ ィ ン グ が LCD に 表 示され ます。 ソースまたは送 信先用にカスタマイズしたボタンがどれも点 滅せず、光ったままの状 態の場 合、機 器の種類がソース/送信先デバイスとしてラベル付けされていないか、現在のルーティングレベル 設 定にマッチしないため、 Videohub Master Control で該当のボタンを選択できません。例えば、 一 般 的に 、カメラは 送 信 先 デバイスとしては 設 定さ れ ま せん 。モニターはソース機 器としては 設 定

の ル ー テ ィ ン グ レ ベ ル に マ ッ チ し ま せ ん 。 こ れ を 変 更 す る に は 、「 Videohub Master Control Proのコンフィギュレーション」の「ボタンラベルの作成」セクションを参照してください。 Edit 3 VTR 1

Videohub Master Controlを使って送信先をロックする：

お好みの方法で、送信先とソースを選択します。ルーティングが設定されると、Videohub Master Controlは 待 機 状 態 に 戻ります。 2 「DEST」送 信 先 ボ タ ン を 押 し ま す 。LCD上 で 、送 信 先 フ ィ ー ル ド が 青 く ハ イ ラ イ ト さ れ ま す 。

使 用したいル ーティング が LCD に表示されていない場 合は、プッシュボタンおよび/あるいはスクロー ルホイールを使 用して、ロックしたい送 信先を探します。

金 色 に 光 って い る 送 信 先 ボタン を 長 押 しすると 、LCDの 送 信 先フィールドにロックアイコン が 表 示さ

Videohubハードウェアコントロールパネル5 も う 一 度「 D EST」ボ タ ン を 押 す と Videohub Master Controlは待機 状態に戻り、送信先フィールドが Videohub Master Controlを使って送信先をロック解除する： 1 「DEST」送 信 先 ボ タ ン を 押 し ま す 。LCD上 で 、送 信 先 フ ィ ー ル ド が 青 く ハ イ ラ イ ト さ れ ま す 。

使 用したいル ー ティング が LCDに表示されていない 場 合は、プッシュボタンやスクロールホイールを 使用して、ロック解除したい送信先を探します。送信先がロックされている場合、送信先フィールド にロックアイコン が 表 示されま す。 金 色 に 光 っ て い る「 DEST 」ボタンを長押しすると、 LCD の 送 信 先フィールドのロックアイコン が 非 表示になります。 4 も う 一 度「 DEST」ボ タ ン を 押 す と Videohub Master Controlは待機状 態に戻り、送 信先フィールドが グレ ーに 戻ります。

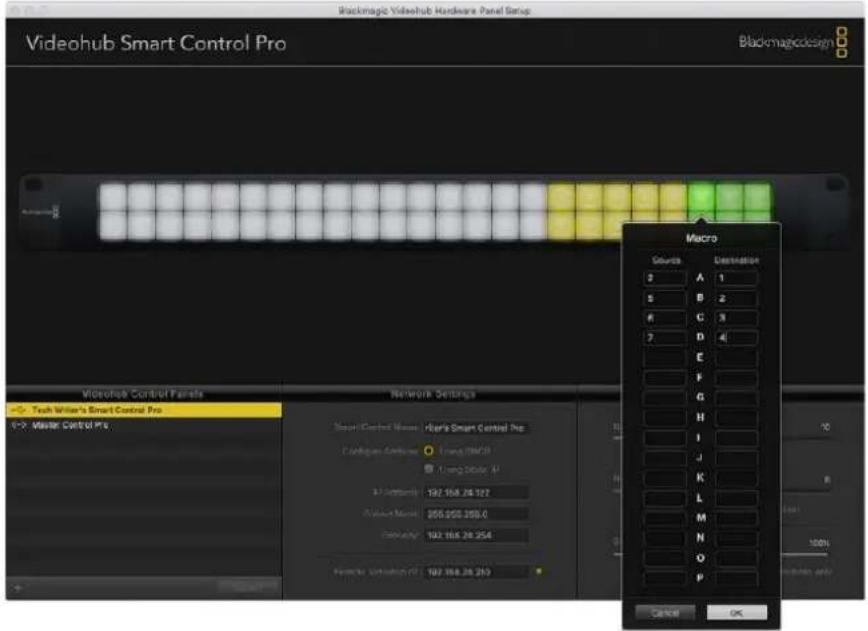

緑 の マ ク ロ ボ タ ン を 押 す と 、事 前 に Videohub Hardware Panel Setup でコンフィギュレーションした クロスポイントの変更が同時に実行されます。各ボタンには、16まで のクロスポイントルーティングを コンフィギュレーションできます。「 TAKE 」ボタンが有効になっている場合、ルーティングの同時変更は 、「 TAKE 」ボタンを押して確定した場合にのみ実行されます。何らかの理由でマクロが実行できない 場 合 、ボ タ ン が 点 滅 し ま す 。 Videohub Smart Control Pro をカットバ スコントロ ーラ ーとして

Videohub Smart Control Proがカットバスコントローラーとしてコンフィギュレーションされている場 合、送信先デバイスはすでに選択されており、必要な作業はビデオソースの選択だけです。 白いビデオソースボタンを選択すると 選択したボタンが光り、他のソースと区別されます。選択したビデオソースが瞬時に接続され、送信先デバイスに表示されます。

「TAKE」ボタンが有効になっている場 合、新しいソースボタンと「TAKE」ボ タ ン が 点 滅 し ま す 。ル ー テ ィ ン グ の 変 更 は 、「 TAKE」ボ タ ン を 押 し て 確 定 し た 場 合 に の み 実 行 さ れ ま す 。 TAKE Videohub Smart Control Pro VideohubハードウェアコントロールパネルVideohub Smart Control Pro

コントローラーとして使 用 Videohub Smart Control ProがXYコントローラーとしてコンフィギュレーションされている場合、送信 先ボタンは金色に光り、ソースボタンは白く光ります。複数の送信先がある場合、常にソースボタンより先に送信先ボタンを選択します。ル ー ティン グ を 変 更 する： 金色の送 信先ボタンを選択すると、選択したボタンが明るく光り、他の送 信先ボタンと区別されます。選択した送信先にビデオソースが予め接続されていた場合は、該当のソースボタンが白く光ります。 送 信 先に 新しいソースを接 続 するには 、使 用したいソース ボタンを押します。選択したビデオソースが瞬時に接続され、送信先デバイスで確認できます。新しいソースボタンが明るく光り、元のソースボタンは他のソースボタンと同じように暗くなります。他のルーティングを変更する場合は、別の送信先ボタンを選 択して新しいソースボタンを選択します。

「TAKE」ボタンが 有効になっている場 合、新しいソースボタンと「TAKE」ボ タ ン が 点 滅 し ま す 。ル ー テ ィ ン グ の 変 更 は 、「 TAKE」ボ タ ン を 押 し て 確 定 し た 場 合 に の み 実 行 さ れ ま す 。

送信先をロックするには、使用したい送信先ボタンを長押しします。ボタンが青くなり、対応するソース ボタンが光ります。ロックされた送信先を変更しようとすると、送信先ボタンが青く点滅します。送信先 をロック 解 除 するには 、送 信 先 ボタンを長 押ししま す。ボタン が 元 の 金 色 に戻り、ロック 解 除 されま す。

緑 の マ ク ロ ボ タ ン を 押 す と 、事 前 に Videohub Hardware Panel Setup でコンフィギュレーションした クロスポイントの変更が同時に実行されます。各ボタンには、16まで のクロスポイントル ーティングを コンフィギュレーションできます。「 TAKE 」ボタンが有効になっている場合、ルーティングの同時変更は 、「 TAKE 」ボタンを押して確定した場合にのみ実行されます。何らかの理由でマクロが実行できない 場 合 、ボ タ ン が 点 滅 し ま す 。 XYTAKE Videohub Smart Control Pro

Videohubハードウェアコントロールパネルプッシュボタンのラベル付け Videohub Master Control Pro、Videohub Smart Control Pro、Videohub 12Gシリーズは、取り外し可 能なプッシュボタンが付いており、ラベル を変更できます。 ソフトウェアインストーラーに含まれている「Videohub Control Labels」フ ォ ル ダ ー に は 、テ ン プ レ ー トファイルのPDFが入って い ま す。PDFファイルのラベルに入 力して印刷し、各ラベルをボタンのサイズ に切って、ボタンに入れます。 ボタン を 取り 外す：

ボタンのキーキャップは、小さなマイナスドライバ ーを使用して簡単に取り外せます。 キーキャップを上 向きにして、印刷したラベルを入

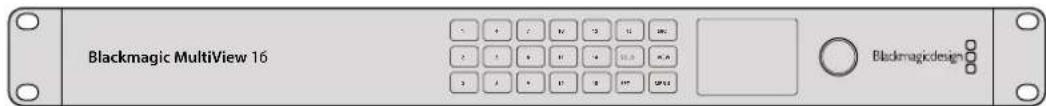

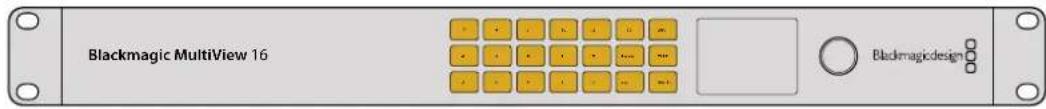

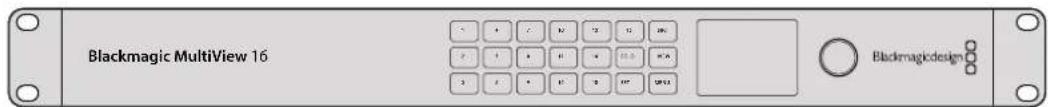

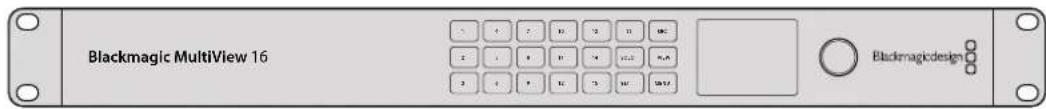

キーキャップをボタンと揃え、カチッと音がするま で ゆっくりと 押 し 込 み ま す。 Blackmagic MultiView 16 MultiView 16は1UラックサイズのSDIマルチビューアで、最大16系 統ま で の 様 々なフォーマットの SDI信

台 の モニターで 同 時 に 表 示 で きま す。 Ultra HD サポートおよび 直 感 的な Videohub

使用したリモートコントロールに対応しており、 Blackmagic Videohub ルーター の究 極 のモニタリング ソリューションとなって い ま す。 Blackmagic MultiView 16

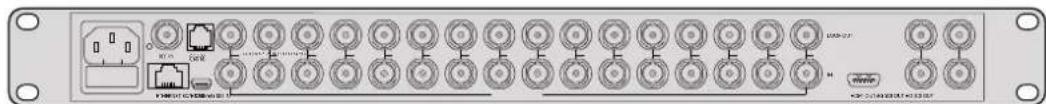

SDI 入 力 は 、独 自 の ル ー プ 出 力 を 搭 載 し て い る の で 、各 信 号 を 他 の SDI

器 に ル ープ で きま す。2つの6G-SDI出力および2つのダウンコンバートHD-SDI出力で、HD/Ultra HDモ ニターに 接 続 することもで きます。HDMI出力は、接続しているモニターでサポートされているフォーマッ トに応じて、HDとUltra HDを 切 り 替 え ま す 。す べ て の SDI接続は、SD/HD/3G-SDI/6G-SDIの自動検出、

Blackmagic MultiView 16リ ク ロ ッ キ ン グ（ す べ て の SDI 出力）に対応しており、スイッチャーやその他の放送用ビデオ機器との接 続 用 にリファレンス 入 力を 搭 載して います。

Blackmagic MultiView 16はフロントパネルで操作できますが、フロントパネルにアクセスできないラッ クにマウントした場合でも、イーサネットやシリアル通信でのリモートコントロールが可能です。イーサ ネットを介して、サードパーティ製のルーターコントローラーでユニットをコントロールしたり、あるいは RS- 422のスレーブデバイスとしてルーターの切り替えをコントロールできます。 マルチビュー出力は、レイアウトの切り替えが可能です。1x1、2x2、3x3、そ し て す べ て の 入 力 を 確 認 で き

4x4 のレ イアウトか ら選 択 で きます。 Blackmagic MultiView 16

イティブ HD信号を分配する際にも使用できます。 Blackmagic MultiView 16は、AC電 源 から給 電 可 能 で す。 コントロールパネルの使 用 Blackmag ic MultiView 16は、コントロールパネルから設定、ソース、ビューにすばやくアクセスできます。 LCD 内蔵LCDにより、設定をすばやく直感的に確認、調整できます。Blackmagic MultiView 16の電源を入れた 際のデフォルトスクリーンはホームスクリーンです。ホームスクリーンでは、以下の設 定を確認できます：

1080i50 HD フォーマット設 定を 左 上 に 表 示しま す。

この情報は、HD-SDIビ デ オ 出 力フォーマットの 隣 にあり、HDMI/SDIマルチビュー出力信号のエンベデ

ッドオー ディオ 用 に使 用 されているSDI入 力が 表 示されます。 マルチビューレイアウト ビュー のレ イアウトを表 示しま す。接 続している入 力の 数 に 応じて、ディスプレイを 最 適 化 で きます。

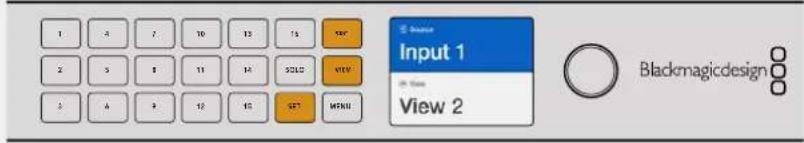

VIEW 「SRC」お よ び「 VIEW」ボタンを使い、ソースおよびビュー設定を開きます。これらのボタ ンを使 用して、ビューに表示する入 力ソースを選択します。

「VIEW」ボ タ ン を MENU押すと、ビュースクリーンが開きます。LCDの下半分の

ビューセクションがアクティブになります。

コントロールパネル上の数字ボタンを押すか、回転ノブをスクロールしてビュー を 選 択 し ま す 。「 SET」ボ タ ン を 押 し て 設 定 を 確 定 し ま す 。

「SRC」ボ タ ン を 押 し ま す 。LCDの上半 分 のソースセクションが アクティブにな

コントロールパネル上の数字ボタンを押すか、回転ノブをスクロールしてLCDで 入力を選択します。入力ラベルをカスタマイズしている場合、LCDの上半分にそ れらのラベルが表示されます。 5 「SET」ボ タ ン を 押 し て 設 定 を 確 定 し ま す 。 SOLO 1つのビューをフルスクリーンモードで 表示するには、「SOLO」ボ タ ン を 押 し ま す 。

SOLO」を有効にした上で、コントロールパネル上の数字ボタンを押すか、あるいは回転 ノブをスクロールしてモニタリング するビューを選 択します。もう一度「 SOLO」ボ タ ン を 押すと、マルチビューレイアウトに戻ります。 SET 「SET」 ボ タ ン を 押 し て 設 定 を 選 択 、 確 定 し ま す 。「 SET」ボ タ ン を 押 し て メ ニ ュ ーア イ テムを選択すると、調整可能な設定フィールドにアンダーラインが掛かり、「 SET」と

MENU」 ボ タ ン が 点 滅 し ま す 。 設 定 を 変 更 し た ら 、も う 一 度 「 SET」ボ タ ン を 押 し て 変 更

MENU 「MENU」ボ タ ン を MENU押すと、設定スクリーンが開きます。設定を調整した後、もう一

MENU」ボ タ ン を 押 す と ホ ー ム ス ク リ ーン に 戻 り ま す 。

数 字ボタンは、ソースおよびビュー設 定で、入 力/ビューの選 択に使 用します。 数 字 ボ タ ン は 、「 オ ー デ ィ オ 入 力 」 設 定 に 使 用 す る SDI入 力を 選 択 する際 にも使 用で きま す。

SET コントロールパネルの「SRC」お よ び「 VIEW」ボタンを押すと、ソースおよびビュー設 定 が 開 き ま す 。 数 字 ボ タ ン か 回 転 ノ ブ を 使 用 し て 設 定 を 調 整 し 、「 SET」ボ タ ン を 押 し て 確 定します。ソースおよびビュー設定スクリーンでは、現在調整している設 定がハイライトされます。入力ラベルをカスタマイズしている場合、それらのラベルが表示されます。

MENU 「SOLO」ボタンを押すと、フルスクリーンモードになります。設定ページへ行ったり、 ホームスクリーンに戻るには、「 MENU」ボ タ ン を 押 し ま す 。

SOLO MENU GPI and Tally Interface Blackmagic Design GPI and Tally Interfaceは 、マ ル チ カ ム プ ロ ダ ク シ ョ ン 用 の 低 価 格 の 選 択 肢 で す 。 マルチカムプロダクションでは、カメラコントロールユニット（ CCU ）のオペレーターが、コントロールし てい る 複 数 のカメラのうち1つから、単一のモニター へとビデオを切り替える必 要があります。同製 品は、 コンフィギュレ ーション可 能 な 8つのGPIと8つのGPOに対 応しています。 特定のクロスポイントの状況下では、GPIはイー サ ネットで Videohubにコマンドを送信し、選択したカ メラをオペレーターのモニターに切り替え、GPOはタリー信号をカメラや他のデバイスに送信します。 GPI IN 1 GPI IN 2 GPI IN 3 GPI IN 4 GPI IN 5 GPI IN 6 GPI IN 7 GPI IN 8 GPI OUT GPI OUT GPI OUT GPI OUT GPI OUT GPI OUT GPI OUT GPI OUT GPI and Tally Interface DB 25 GPI IN 1 GPI IN 2 GPI IN 3 GPI IN 4 GPI IN 5 GPI IN 6 GPI IN 7 GPI IN 8 GPI OUT GPI OUT GPI OUT GPI OUT GPI OUT GPI OUT GPI OUT GPI OUT カスタムケーブルを作成する場合は、ユニット背面のピン配列図を参照してください。 Blackmagic Vide o hub Setupを使 用したGPI and Tally Interfaceの コ ン フ ィ ギ ュ レ ー シ ョ ン は 、こ の マ Blackmagic Videohubソフトウェア」セクションを参 照してください 。

Blackmagicソフトウェアには 、Videohubおよび Videohubハードウェアパネルのコンフィギュレーションと操

3つのソフトウェアアプリケーションが含まれています。Blackmag ic Designのサ ポートセンタ

Blackmagic Videohubソフトウェア を ダウンロードしま す。www.blackmagicdesign.com/jp/support Blackmagic Videohubソフトウェアには以下のアプリケーションが含まれます： Blackmag ic Videohub Setupは 、設 定 の 変 更 、Videohubのコンフィギュレーション、内部ソフトウェア の更 新に使 用する管 理 ユー ティリティです。 Blackmagic Video hub Hardware Panel S etupは、Videohub Ma ster Control ProおよびSmar t Control Proハードウェアパ ネル のコンフィギュレ ーションに使 用 するユーティリティで す。 Blackmagic Videohub Controlは、USBまたはイー サ ネットネットワー クを 介 して、Videohubを遠隔操 作できるソフトウェアコントロールパネルのアプリケーションです。 Blackmagic V ide ohub Setup Blackmagic Videohub Setupでは入出力にラベルを付けられます。これにより、ソースと送信先を識別 し 、シ ョ ー ト カ ッ ト ボ タ ン を 使 用 し た Videohub のフィルター機能を最大限に活用できます。また、マクロ の作成やショートカットボタンのマッピングなども実行できます。 最 初 の ス テ ップ は 、Videohubソフトウェア を ダ ウンロードし、MacまたはWindowsコンピューターにイン ストールすることです。このソフトウェアは 、以下より無 償 で ダウンロード で きま す。 www.blackmagicdesign.com/jp/support コンピューターにインストールしたら、 USB

Videohub に接続し、アプリケーションフォルダーに進み、 Blackmagic Videohub Setupを起 動します。 最初に表示される画面はホームスクリーンです。複 数のユニットを接 続している場合は、この画面で 任 意のVideohubを選 択しま す。左 右の矢 印をクリックして、表示されているユ ニットを 切り替え ます。 Videohubの設 定を開くには 、Videohubの画像の下にある設定アイコンをクリックします。

Blackmagic Videohub Setup入出力のラベル付け 「Inputs（ 入 力 ）」と「 Outputs（出力）」タブでは、すべてのソース入力と送信先出力のラベルを変更で

ソースと 出 力 にラ ベ ル を 付 ける： 1 ソースまたは送 信先のフィールドをクリックします。

新しい名前を入力します。コンピューターのキーボードの「 return 」キーを押して次のフィールドに進む か 、次 の フ ィ ー ル ド を ク リ ッ ク し て 選 択 し ま す 。 3 す べ て の ラ ベ ル の 入 力 が 終 わ っ た ら 、「 Save（ 保 存 ）」を ク リ ッ ク し ま す 。 ユ ニットのショートカットボタンのラ ベ ルと一 致 するようにラベ ル を 付 けることが 重 要で す。例え ば 、再 生・収 録 デッキ を DECK

MON にします。名前を変更する必要がある場合、ユニットのショー トカットボタンのラベルも変 更して、互いに一致するようにします。プッシュボタンのラベルの変 更 方法 に関しては「プッシュボタンのラベル 付 け」セクションを参 照してください 。

Videohubのフィルター機能では、大文字と小文字が区別されます。 ソース入 力と送 信先出力のラベル付けが 終わったら、ラベルのセットとして保 存することも可能です。 つまり、新しいプロジェクト用にラベルを変更する必要がある場合、以前に保存したセットを再びロー

ラ ベ ル の セット を 保 存 す る： 1 「Inputs」ま た は「 Outputs」タブの下にあるギアアイコンをクリックして、「Save Label Set（ラベル セ ッ ト の 保 存 ）」を 選 択 し ま す 。 2 セットの名前を入力し、保存先を選択します。「Save」を ク リ ッ ク し ま す 。 ラベルのセットをロードする： 1 「Inputs」ま た は「 Outputs」タブの下にあるギアアイコンをクリックして、「Load Label Set（ラベル セ ッ ト の ロ ー ド ）」を 選 択 し ま す 。 2 保 存 さ れて い るラベ ル セットから任 意 の セットを 選 択し、「 Open」を ク リ ッ ク し ま す 。

Blackmagic Videohub Setupメモ IP Videohub上 の ポ ー ト ラ ベ ル は 、接 続 し た IPビ デ オ 機 器 に 基 づ く 表 示 で あ る た め 、編 集 できません。これらのラベルは、接続されたVideohubに保存され、ネットワークに接続された その他のコントロールパネルでも確 認できます。 出 力をカットバ スモ ードに 設 定

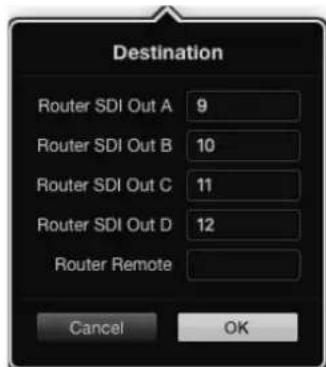

Outputs 」設定の各出力の隣にはチェックボックスがあります。これを使用すると、出力をカットバス モードに設定できます。出力でカットバスモードを使用するように設定すると、ソースが選択された瞬 間 に ル ー テ ィ ン グ が 変 更 さ れ 、「 TAKE」ボ タ ン で 確 定 す る 必 要 は あ り ま せ ん 。 カットバスモードを使 用する送信先は個 別に設 定することもできますが、「 All On （ す べ て オ ン ）」ま た は 「All O（すべてオフ）」ボタンをクリックすると、カットモードを全出力でオン/オフできます。 TAKE

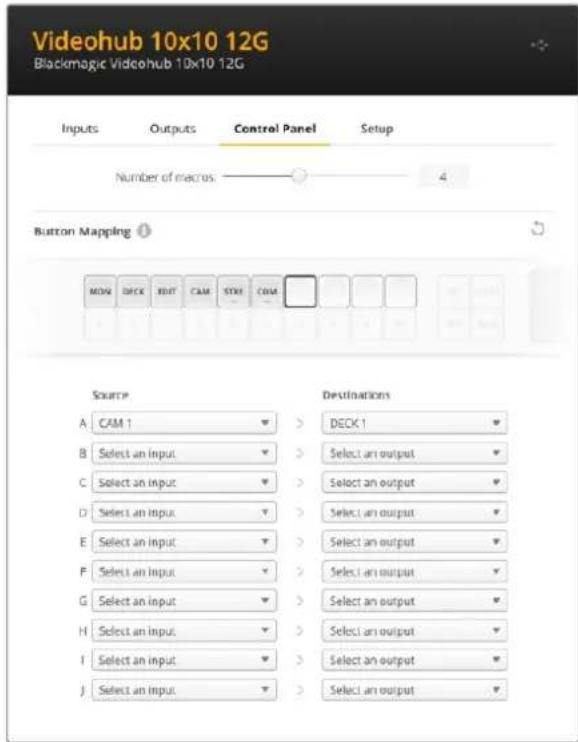

「Cont rol Panel（コントロールパネル）」タブでは、マクロボタンの作成と機能の割り当てが行えます。 「Number of macros（マクロの数 ）」スライダーを右にドラッグして、マクロボタンを追 加します。左に ドラッグすると、削除されます。マクロボタンを追 加すると、ユーティリティのボタンが白く光ります。 マクロをマクロボタンに割り当てる：

Button Mapping （ボタンマッピング）」セクションの白いマクロボタンをクリックします。下に、

らPまで の 列 が 表 示されます。各 列 は ル ーティングの 動 作 を意 味します。 2 A列 の「 Source（ソース）」オプションで入 力ソースを 選 択し、次に送 信先出力を選 択します。 3 「Save」を ク リ ッ ク し ま す 。 これで、マクロがマクロボタンに割り当てられました。

の手順で行った割り当ては、該当のマクロボタンで行われる一つのルーティング動作です。 しかし、他の複数の動作を追加し、そのマクロが実行されるのと同時に、他の動作も実行させることが可 能です。例えば、複雑なルーティング変更を含むプロジェクトセットアップがある場合、一連の動作を一 つのマクロボタンに 割り当てることが 可 能 で す。非常に便 利 な 機 能 です。

Blackmagic Videohub Setupマ ク ロ を 有 効 に す る に は 、パ ネ ル の マ ク ロ ボ タ ン を 押 し 、次 に「 TAKE」ボタンを押して確定します。 Button Mapp i ng

Videohubのコントロールパネルのラベル付きのショートカットボタンは、ルーティングを変更する際に、 特定の機器のグループを選択できます。例えば、HyperDeckからの3つ の ソ ー ス が あ り 、入 力 に DECK 1、

DECK 2、DECK 3とラベルを付けている場合、「DECK」シ ョ ー ト カ ッ ト ボ タ ン を 押 す と 、こ れ ら 3つのソー

スだけに選択範囲が狭まります。その中からスピンノブで任意のソースを選択するか、数字ボタンの1、2、

を使用して選択できます。これは、大型の Videohub に様々な種類の機器を接続している場合に特に

ショートカットボタン のラベ ル を 新しく作 成 する 場 合 は 、ユ ニットの 物 理 的 な ボタンのラベ ル も変 更 する ことが重要です。詳細は「プッシュボタンのラベル付け」セクションを参照してください。 ショートカットボタンのラベルをマッピングする：

ラベルが付いたショートカットボタンをクリックし、テキストフィールドにラベル名を入力します。対応す る入出力とラベルを一致させることが重要です。例えば、 DECK 1

付いたHyperDeckの ソ ー ス は 、「 DECK」とラベル付けされたショートカットボタンで認識されます。

Blackmagic Videohub Setup2 「Save」を ク リ ッ ク し ま す 。 ルーティングを変更する際にマッピングしたショートカットボタンを使用する方法については、「ショートカットボタン」セクションを参照してください。Save Setu p （ セ ッ ト ア ッ プ ）設 定 「Setup」タ ブ で は 、Videohubに名前を付けられるため、ネットワークで識別しやすくなります。名前の 変 更 は フ ィ ー ル ド に 名 前 を 入 力 し 、「 Set（ 設 定 ）」ボ タ ン を 押 す だ け で す 。 Videohub

LCD で 使 用する言語を変 更するには、「Language （言語）」メニューをクリックし、任意の 言 語 を 選 択 し て「 Save」を ク リ ッ ク し ま す 。 ソフトウェアのバージョン が 表 示されるので、Blackmagic Designのサポートセンターの最新版と比較 し、必要であればアップデートしてください。www.blackmagicdesign.com/jp/support Video Monitoring この設定が有効になっていると、送 信先に現在ルーティングされているソースのプレビューがLCDに表 示されます。例えば、送 信先ボタンを押して出力を選択する場合、その出力に現在ルーティングされているソースが表示されます。 さらに、ルーティングを切り替える前にソースビデオをチェックすることも可能です。例えば、スピンノブ でソースをスクロールすると、任意のビデオフィードを視覚的に確認できます。 ビデオのプレビューを無効にするには、「Setup」タ ブ の「 video monitoring」の チ ェ ッ ク を 外 し ま す 。 これにより、LCDがホームスクリーンに戻り、ソースと送信先を文字で 表示するビューに変わります。 vid eo monitoringLCD

Blackmagic Videohub SetupNetwork DHCP を使 用して自動 的にネットワークに接続するように設 定したり、 アドレスをマニュアルで設 定する場合は静的IPアドレスを使用するように設定できます。

Networ k」設 定 は 、VideohubがUSBでコンピューターに接続されている際に変更できます。 意図しない変更を防ぐために、Blackmag ic Videohub SetupはUSBを 介しての み 設 定を 変 更で きるよ う に な っ て い ま す 。有 効 に す る に は「 via USB（USB経 由 ）」を 選 択 し ま す 。

Networ k」設 定 は 、Videohub Master Control ProでUniversal Videohub 28 8を操作する場 合など、 Videohub Controlソフトウェアまたは外付けハードウェアパネルでネットワークを介してVideohubを操 作するために重要です。ネットワーク設定の詳細は、「Videohubをネットワークに接続」セクションを参 Reset 「Factory Reset（出荷 時 設 定にリセット）」ボタンでは 、割り当てられたマクロやラベルがすべて削 除され 、 ユニットが工場出荷時の設定に戻ります。 V ide ohub

Videohubの内部ソフトウェアは 、アップデートが 必 要な場 合 があります。内部ソフトウェアをアップデ ー ト す る こ と で 、新 機 能 、新 し い 機 器 と の 互 換 性 、新 し い フ ォ ー マ ッ ト の サ ポ ー ト な ど が 追 加 さ れ ま す 。 Videohub内 部 ソ フトウ ェ ア を アップ デ ートす る に は 、以 下 のス テ ップ に 従 い ま す： 1 コンピューターをVideohubのUS B 2.0コネクターに接 続します。 2 Blackmagic Videohub Setupを起 動すると、ネットワークに接続されているすべてのVideohubが自 動 的 に表 示されま す。 3 ピクチャーかコンフィギュレーションアイコンをクリックしてVideohubを選 択しま す。 4 アップデートが必要な場合は、ユーティリティにより通知されます。

アップデートが必要な場合は、「Update」ボタンをクリックしてソフトウェアをインストールします。アップ デ ート 中 は 、Videohubを 接 続 した ままにしてください 。 6 ア ップ デ ー ト が 完 了 し た ら「 Close」ボ タ ン を ク リ ッ ク し ま す 。 Videohub

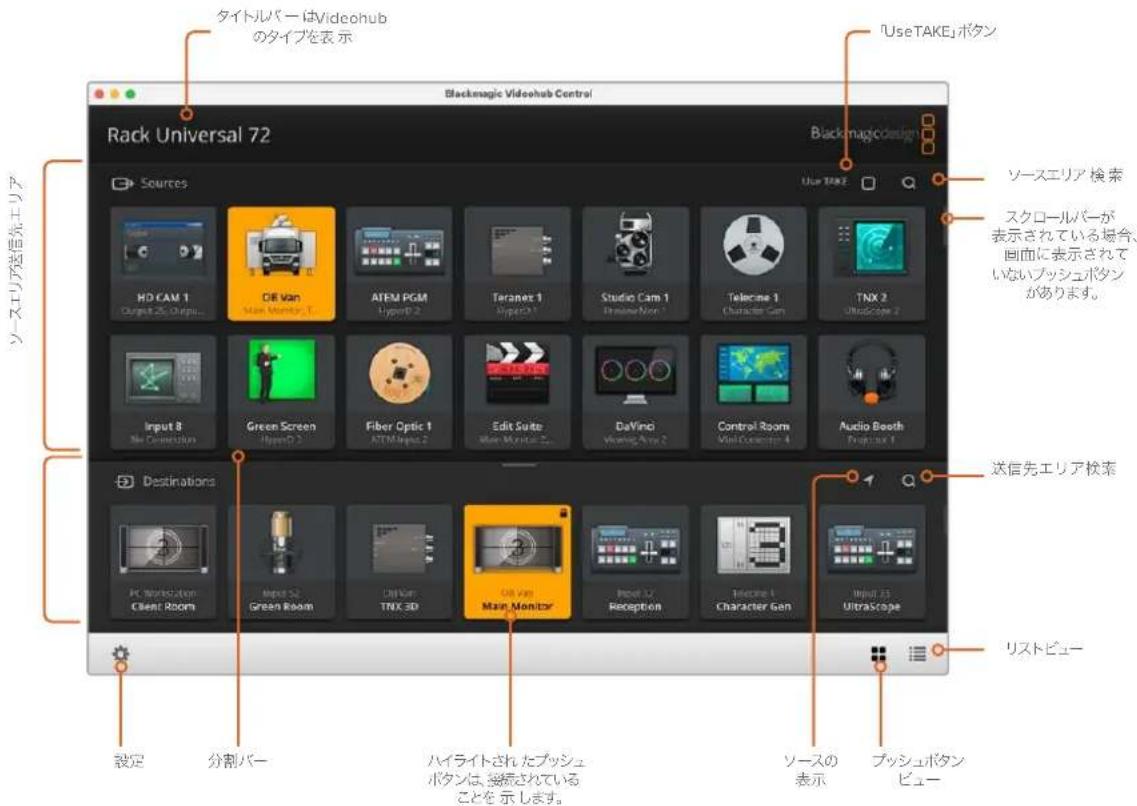

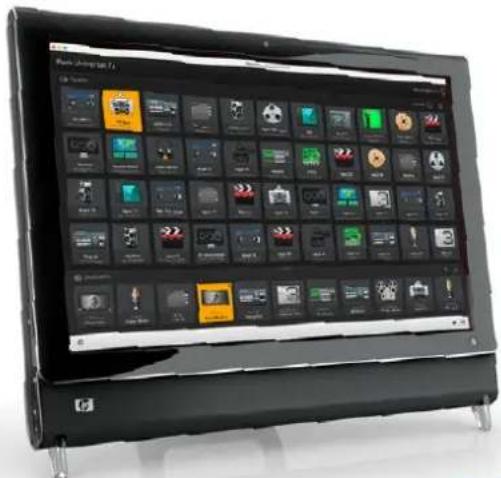

VideohubのアップデートBlackmagic V ide ohub Control Blackmagic Videohub Controlを使用すると、リモートで複 数のソースと送信先の確認および切り替え をすばやく直感的に実行できます。Videohub Controlは、一度に操作するのは単一のビデオ出力のみな ので、簡単に使用できます。送信先または出力のプッシュボタンを選択すると、該当の送信先に接続され たソースまたは入 力のプッシュボタンが点 灯します。ソースを変 更するには、ソースのプッシュボタンをク リックします。必要な作業はこれだけです。 Videohub ControlVideohub Videohub

Blackmagic Videohub Controlを 起 動 し 、設 定 ギ ア ア イ コ ン を ク リ ッ ク し て「 Select Videohub（Videohub を選択）」を選択します。コントロールしたいVideohubをクリックします。ラベルをカスタマイズしてい る場合は、それらの名前がソフトウェアで表示されます。 IP Videohub を 含 む 、ネ ッ ト ワ ー ク 上 の す べ て のVideohubがこのリストに 表 示 されます。 Select Videohub Videohub Blackmagic Videohub Controlプッシュボタンの追 加 設 定 ギ ア ア イ コ ン を ク リ ッ ク し 、「 Edit Buttons（ボタンの編集）」を選択します。「Add（ 追 加 ）」を 押 し て、ソースか送 信先のどちらのプッシュボタンを追 加するかを選択します。「 Set Button 」ウ ィ ン ド ウ が 表 示され、該当のプッシュボタンのSDIソース / 送 信先 、RS- 422デッキコントロール、アイコンを設定できま す 。多 く の 場 合 、デ ッ キ コ ン ト ロ ー ル は 、関 連 の SDI接続と同じグループに分類されます。 ルーティングの 確 認 モニターなどの送信先にルーティングされているビデオソースを確認するには、送信先パネルにあるボタ ンを押すとボタンが光り、対応するビデオソースのボタンがソースパネルで光るので、該当のモニターに 接続されているソースがすぐに確認できます。 ルーティングの 切り替え ビデオソースをテープデッキからビデオカメラに切り替えるには、ソースパネルでカメラのプッシュボタ ンを押します。瞬時にカメラのプッシュボタンが点灯し、カメラからのビデオがモニターにルーティング されます。テープデッキのプッシュボタンのライトが消えてビデオモニターとの接続が切れます。

右下の角をクリック＆ドラッグし、スクリーンのサイズ に応じてインターフェ ー ス を 最 適 な 大 き さ に サ イ ズ 変 更 し ま す 。ま た は ウ ィ ン ド ウ の エ ッ ジ を ド ラ ッグして、垂直方向または水平方向にサイズ変更します。 ソース/ 送信先エリアの

両エリアの 分割 バーを上下にドラッグします。スクロールバーで 各エリアを スクロ ールで きます。

右下のアイコンをクリックすると、プッシュボタンビューとリストビューを切

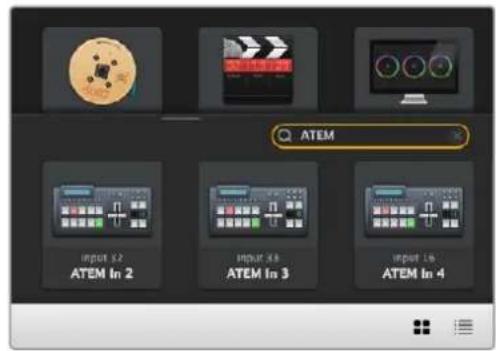

ソース/ 送 信先エリアには検索アイコンがあり、テキストのダイナミック検 索が 可能です。この 機 能は、プッシュボタン数が多い 場 合でも、特定の名 前のプッシュボタンをすぐに見つけられるので 非 常に便 利です。検索したい 名前の文字を入力するごとに、表示されているプッシュボタンがフィルタリ

スクロールバーが表示されている場合、画面に表示されていないプッシュボタンがあります。タイトルバ ー はVideohubのタイプを表 示ハイライトされ たプッシュボ タ ン は 、接 続 さ れ て い ることを 示 します。プッシュボタン リストビューソースエリア送信先エリア送信先エリア検索 ソースエリア 検 索

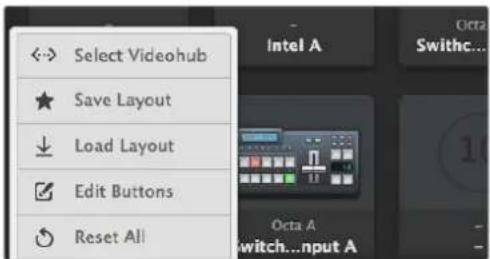

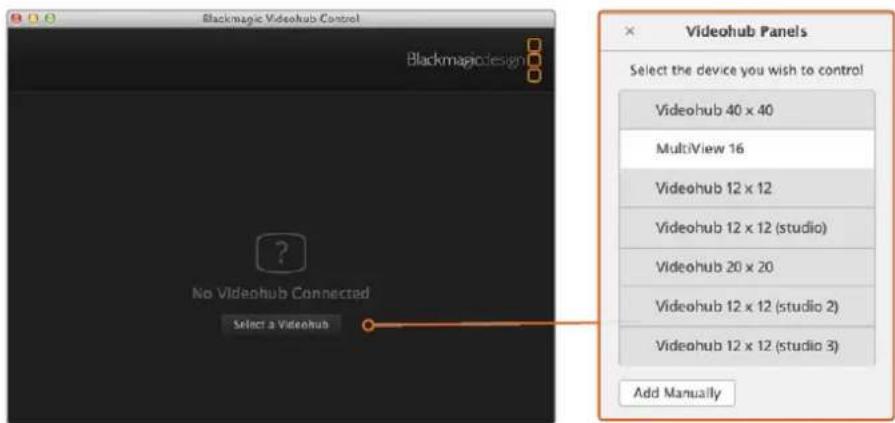

Select Videohub） 現在ネットワークに接続されているVideohubのリストから選 択し

Save Layout ） 異なる環境でVideohubを使用する時のために、カスタマイズした プッシュボタンのレイアウトを保 存できます。

Load Layo ut） 以前 保 存したプッシュボタンのレイアウトをロードします。

Edit Buttons） プッシュボタンを編 集するための編 集ボタンを表示します。

Reset All） Videohubに接続されたすべての入力および出力を表示し、カス タマイズしたアイコンをデフォルトのアイコンと入れ替えます。 ソース、送信先、デッキコントロールの設定はそのままです。

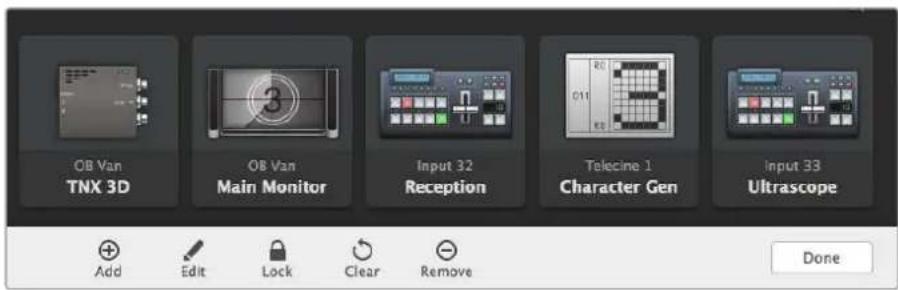

Blackmagic Videohub Control Edit B uttons 追 加（ Add） ソース/送 信先のプッシュボタンを追 加します。

Edit） SDIソース/送 信先 、デッキコントロール、選 択したプッシュボタンのア イコンの設 定が 可能 。

Lock/Unlock） 送信先をロックすることで、該当の送信先にルーティングされるビデ オソースが誤って変更されることを防ぎます。ロックされているプッシ ュボタンをクリックすると、ロックボタンがロック解除ボタンに変わり ます。ロック解 除 ボタンをクリックするだけで、送 信先プッシュボタン のロックが 解 除 され ます。

Clear） ソース/送 信先 、デッキコントロール、選 択したプッシュボタンのアイコ ンの 設 定を取り消しま す。

Remove） 選 択したプッシュボタンを削除します。

Done） 「Done」ボタンを押すと編集モードから出ます。 Edit

設定ボタンを選択し、「 Edit Buttons」 を 選 択 し ま す 。「 Add」を 押 し て 、ソ ー ス か 送 信先のどちらのプッシュボタンを追 加するかを選択します。

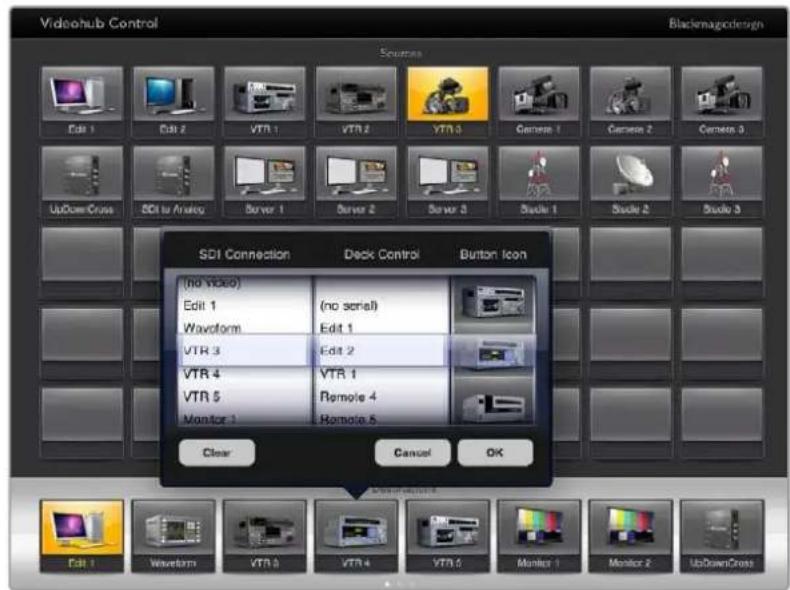

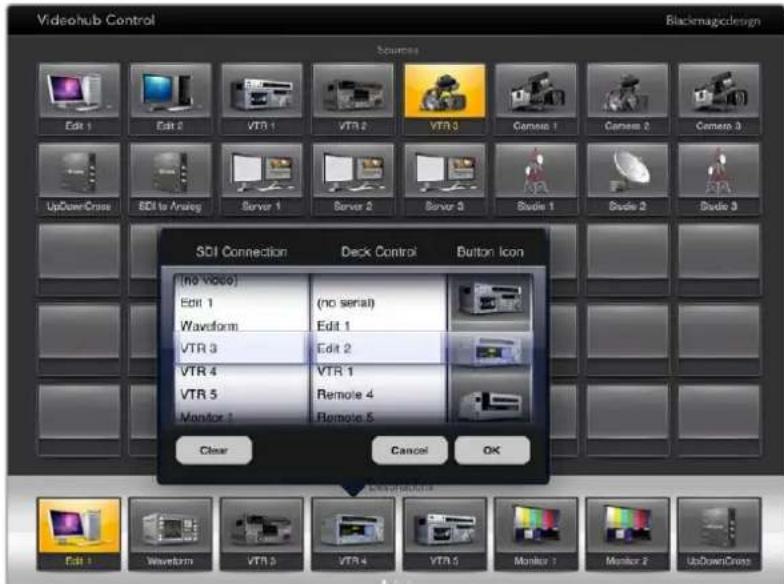

Set Button」ウィンドウが表 示され、該 当のプッシュボタンのSDIソース/ 送 信

RS-422デッキコントロール、アイコンを設定できます。多くの場合、デッキコン ト ロ ー ル は 、関 連 の SDI接続と同じグループに分類されます。例：SDI入力1は 、対

Edit Buttons」を選 択し、編集したいプッシュボタンをクリックします。「Edit」ボ タンをクリックして、ソース / 送 信先 、デッキコントロール 設 定および アイコンを必 要に応じて調 整します。

Set Button）ウィンドウでは、アイコンの選択、ソース/送信先の選 択 、デ ッ キ コ ン ト ロ ー ル の 設 定 が 可 能 。

設定ボタンを選択し、「 Edit Buttons」を選 択します。プッシュボタンをクリック し 、新 し い 場 所 に ド ラ ッ グ し ま す 。

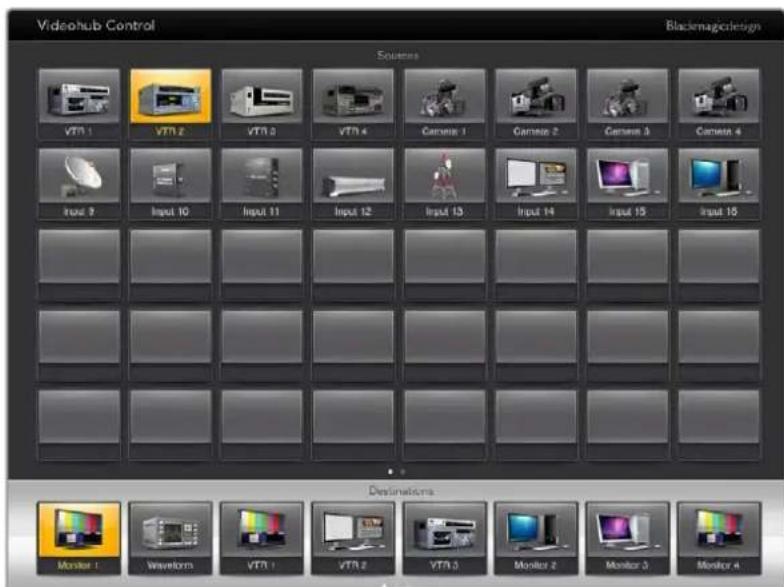

モニターなどの送信先にルーティングされているビデオソースを確認するには、 送信先パネルにあるボタンを押すとボタンが光り、 対応するビデオソースのボタ ンがソース パネルで 光るので、該 当のモニターに 接 続されてい るソース が すぐに確

送信先を選択した際に、ソースが現在の画面外にある場合、「 Reveal Source」ボ タンを押すとソースエリアがスクロールされて該当のソースのプッシュボタンが表

送信先を選択して、その後ソースを選択します。 Use TAKE

Use TAKE 」機能を有効化すると、意図しないビデオのルーティングの変更を防げます。「 Use TAKE

ボタンを有効化すると、プッシュボタンを使ってビデオのルーティングを変更する時に「TAKE」ボ タ ン が 赤 く 光 り ま す 。 確 定 す る に は 、「 TAKE 」ボタンを押します。キャンセルするには、現在のソースまたは送信 先のプッシュボタンを押します。

送信先をロックすることで、該当の送信先にルーティングされるビデオソースが誤って変更されること を防止できます。ルー ティングをロックするには 、送 信先のプッシュボタンを 選 択し、ダ ブルクリックし ます。送 信先のプッシュボタンの右上にロックアイコンが 表 示されます。同じコンピューターからロック 解除しない限り、誰もこの送信先デバイスを使用することはできません。送信先をロックしても、その送 信先に接続されたソースを、同時に複数の送信先に送信することは可能です。 プッシュボタンをダブルクリックすると、送 信先のロックが解 除されます。

Blackmagic Videohub Control編集ボタンのページで、

つあるいは複数の送信先をロックすることもできます。「 Shift 」キ ー を 押 し な が ら、ロックしたい複 数の送 信先のプッシュボタンを、クリックして、次にロックボタンをクリックします。ロ ックされたプッシュボタンとロック解除されたプッシュボタンを同時に選択した場合、ロック解除された プッシュボタンをロックするオプションがあります。

つの出力間のルーティングをロックすると、これら

ロール接続もロックされるので、他のユーザーがこのビデオソースに割り当てられたデッキコントロール を誤って止めてしまう事態を防げます。ソースと送信先の間の

接 続は 、送信先のプッシュボタン がロック解除され ない限りロックされたままです。 作業のこつ  送 信先のロック/ロック解 除を切り替えるには、送 信先 のプッシュボタンをダ ブル

Videohub デバイスによりロックされた送信先のプッシュボタンには、上部にカーブラインの付いた 黒いロックアイコンが表示されます。この送 信先デバイスは、該当のユーザーのコンピューター/iPadで 送信先のプッシュボタンがロック解除されない限り使用できません。 他のユーザーにより設定されたルーティングをロック解除する必要がある場合は、 Videohub Setup

起 動 し て 、「 Output」タブを選択し、送信先のロックアイコンをクリックします。 メモ 選択しているルーティングレベルは、ルーティングのロックに影響を与えるため、ルー ティングレベルを把握しておくことが重要です。 Universal Videohub

ル、RS- 422デッキコントロールレベルがあります。これらのレベルは、まとめてスイッチング したり、個別にスイッチングできます。 レ ベ ル コ ン ト ロ ー ル で「 SDI 422」を選 択している場 合、どちらのポートもロックしますが、

」を選択している場合は選 択したポートだけをロックします。

がロックされていても、 SDI ビ デ オ をスイッチン グ で き、 SDI ポートがロックされていても

を ス イ ッ チ ン グ で き ま す 。つ ま り 、

ポートがロックされていてもビデオ信号をルーティン グでき、SDIポートがロックされていてもデッキコントロールを得られます。

Blackmagic Videohub Control サードパーティ製のル ーターコントローラーで も、RS- 422シリアル 接 続 を 使 用して Videohubをコント

RS- 422経由でVideohubをコントロールする場 合、「Le itch protocol」を以下のように切り替えます：

「Leitch Client」- Vid eohubが、接 続したコントロールパネル のクライアントとして動作し、コント ロールパネルで押したボタンに反応する場合。

Videohub が、オートメーションシステムまたはサードパーティ製のルーターコン トロールシステムからコントロールされる場 合。 Videohub Server ConfigurationVideohub USB RS422 Leitch Client Leitch Server

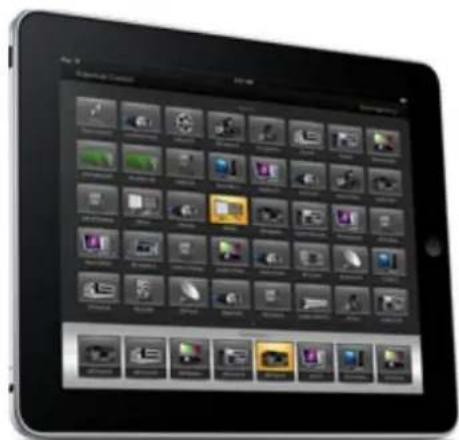

プッシュボタンビューは、簡単に操 作でき、大きなタッチスクリーンディスプレイで見 栄えするように設 計されていま す。1台 のタッチスクリーンコンピューターをVideohub Controlソフトウェアのプッシュボ タンビュー専用にすることで、複数の SDI デバイスの接続を驚くほど簡単にスイッチングできるので、接 続されたすべてのデバイスを常に確認する必要はありません。 タッチスクリーンコンピューターを使用することで、スピーディな接続の切り替えが 可能となり、マスター コ ント ロ ー ル ル ー ムで の 使 用 に 最 適 で す。デ ス クトップ お よび ラ ップトップ の タッチスクリ ーンコ ン ピ ュー ター のどちらも使 用できま す。 タッチスクリーンは、入力/出力のすばやい選択とルーティングには最適ですが、プッシュボタンのコンフ ィギュレーションには向いていないかもしれません。人間の指はマウスポインターより幅広いので、メニ ューのオプションや小さなアイコンをタップ する際に正 確性 が低くなります。

Blackmagic Videohub Controlこのため、プッシュボタンのコンフィギュレーションにはマウスを使 用することを推 奨します。 Videohub のプッシュボタンのコンフィギュレーションが 完了したら、Videohubのプッシュボタンを指でタップして、 ルートや入力、出力の選択を簡単に行えます。 タッチスクリーンは、コンピューターマウスを使 用する場 合と少し異 なりますが、すばやく簡単にVideohub Control インターフェースを操 作できるので、使用を推奨します。タッチスクリーンコンピューターを使 用 す る 際 は 、「 Use TAKE」のオプションを有効にすると、ルーティングの意図しない変更を防げます。 Apple iPad Videohub のプッシュボタンコントローラー・インターフェースは、高解像 度の Apple iPad

非常に美しく見えます。見栄えが良いだけではなく、便利なポータブルのルーターコントロールとしてス タジオ内のあらゆる場所で 使用でき、ワイヤレス/セルラー接続を介して、インターネットで使用すること も で き ま す 。コ ン ピ ュ ー タ ー の Videohub プッシュボタンインターフェースを使い慣れている場合は、新し く覚えることはほとんどありません。コンピューターのマウスでのコントロールと iPad

コントロールは、ほぼ 同じです。アプリケーションの ダウンロードおよびインストールに関する詳 細は 、こ の セ ク シ ョ ン の す ぐ 後 の「 iPadにVideohubソフトウェアをインストール」セクションを参 照してください。 iPadでは、40までのソースおよび8つまでの送信先を、単一のVideohubプッシュボタンスクリーンに表 示で きます。iPadを左 右にフリックするかドット列を左 右にタップすれば、マルチプッシュボタン・スクリ ーンを動かして、さらに多くのソースおよび送 信先を表示できます。 最初のプッシュボタンインターフェース iPad

Videohub アプリを最初に起動すると、すべてのプッシュボタンは BNC コネクターのアイコンにな っています。これらは、他のアイコンに変更可能です。接続にラベル名を付けていない場合、ソースのプ ッシュボタンは入力1〜入 力40、送 信先のプッシュボタンは出力1〜出力8として表示されます。 接続にラベル名を付けている場合は、接続番号の代わりにこれらの名前がそれぞれのプッシュボタン の下に 表 示さ れます。 iPad

Videohub プッシュボタンをコンフィギュレーション iPadでのVideohubプッシュボタンのコンフィギュレーションは簡単です。任意のVideohubプッシュボタ ン を 長 押 し し て 、「 Videohub Button Setup」ウィンドウを開きます。このウィンドウでは、該当のプッシ

SDI入出力の接続、RS- 42 2デッキコントロール、アイコンを設 定できます。

Clear 」ボタンは、該当のプッシュボタンの全設 定を削除します。多くの場 合、デッキコントロールは、

SDI 接続と同じグループに分類されます。つまり、入力

SDI 接 続 は 、通 常 、対 応 す るリモ ート1と関連付けられます。

Blackmagic Videohub Control右下のソース ボタンは、Videohubアプリにより確保されているので、コンフィギュレーションできませ ん。これは、ある送信先のプッシュボタンが、ソースパネルに表示されないソースに接続されている場 合に、そのソースが自動的に右下のプッシュボタンに表示されるためです。 プッシュボタンをコンフィギュレーションする際、デッキコントロール 接 続は 、RS- 422デッキコントロー ルに対応しているデバイスにのみ選択するようにします。ビデオモニターやカメラにデッキコントロール 接続を割り当てても意味がありません。 Videohub Button Setup SDI RS422 あらゆるプッシュボタンですべてのアイコンを使 用できますが、ソースのプッシュボタンに、ビデオモニ ター やトランスミッターのアイコンを選 択しても意 味 がありま せん 。ソース機 器 がル ープ ス ル ー 出 力に 対 応している場合は例外です。 特定のソース/送信先のプッシュボタンを、単一あるいは複数のプッシュボタンスクリーンで、複 数表 示さ れるよう設 定することも可能 です。ソース パネルに 複 数 表 示されている同じソースから特 定の 送 信先にル ーティングされている場合、この送信先プッシュボタンを選択すると、該当のソースに割り当てられたすべ てのプッシュボタンが光ります。各ソースにおけるプッシュボタンのデッキコントロールの設定は関係あり ません。これと同様に、送信先パネルに同じ送信先のプッシュボタンが複数表示されている場合、どれか1 つのプッシュボタンを選 択した際に、該当の送 信先に割り当てられたすべてのプッシュボタンが光ります。 ルーティングの 確 認と変 更 モニターなどの特定の送信先にルーティングされているビデオソースを確認するには、送信先パネルに ある該当のモニターのプッシュボタンを押します。モニターボタンと、それに対応するビデオソースのボ タンが同時に光るので、該当のモニターに接続されているソース（例： Hy perDeck Studio HD Pro

ど ）が す ぐ に 確 認 で き ま す 。

HyperDeck Studio HD Pro からビ デオカメラに切り替えるには 、ソース パ ネルでカメラ のプッシュボタンを押します。瞬時にカメラのプッシュボタンが点灯し、カメラからのビデオがモニター にル ー ティングされ ます。HyperDeck Studio HD Proのプッシュボタンのライトが消えてビデオモニタ ーとの 接 続 が 切 れま す。

Blackmagic Videohub Control ル ー ティングのロック/ 解 除 送信先をロックすることで、該当の送信先にルーティングされるビデオソースが誤って変更されることを 防 ぎます。1つの入 力と1つの出力間のルーティングをロックするには 、送 信先のプッシュボタンをダブル クリックします。送 信 先 のプッシュボタンの左 上に黄 色いロックアイコン が 表 示 されます。同じiPadから ロック解 除しない限り、誰もこの送 信先デバイスを使用することはできません。プッシュボタンをもう一 度ダブルクリックすると、ロックが解除されます。送 信先をロックしても、その送信先に接続されたソー スを、同時に複数の送信先に送信することは可能です。

つの出力間のルーティングをロックすると、これら

ロール接続もロックされるので、他のユーザーがこのビデオソースに割り当てられたデッキコントロール を誤って止めてしまう事態を防げます。

接続は、送信先のプッシュボタンがロック解除されない限りロックされ

別のユーザーがロックした送信先のプッシュボタンには、グレーのロックアイコンが表示されます。この 送信先デバイスは、該当のユーザーのコンピューター/iPadで送信先のプッシュボタンがロック解除され ない限り使 用できません。 グレーのロックアイコンが 表示されており、誰がロックしたか 分からない場 合は、 Mac/Windows

ューターで Videohubソフトウェアを使 用してロックをオーバーライドできます。ロックが解除されると、 ロックアイコン が 消えます。 iPad

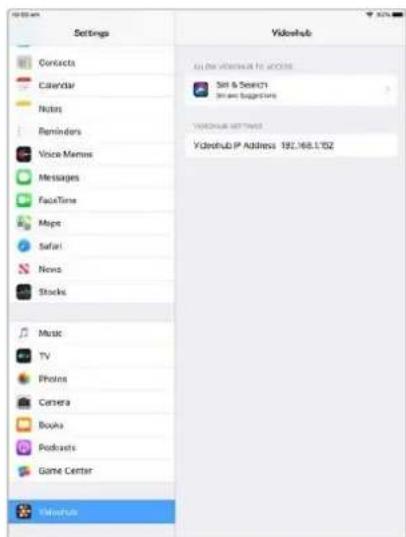

Blackmagic Videohub ControliPadVideohub iPad用のVideohubソフトウェアは 、Apple IDアカウントで ダウンロードできます。 iPad用のVideohubソフトウェア をiPadで ダ ウ ン ロ ード す る： 1 「App Store」アイコンをタップします。 2 ス ク リ ー ン 上 部 の 検 索 フ ィ ー ル ド を タ ップ し て「 V id eohub」と 入 力 し ま す 。 3 「Blackmagic Video hub」ア プ リ ア イ コ ン の 隣 の「 Get」ボ タ ン を タ ップ し ま す 。 iPad用にVideohubでIPアドレスを設 定 1 「Settings」アイコンをタップします。 2 「Apps」セ ク シ ョ ン で「 Videohub」 を 選 択 し 、「 Videohub IP Address」フ ィ ー ル ド に VideohubのIP アドレスを入 力します。

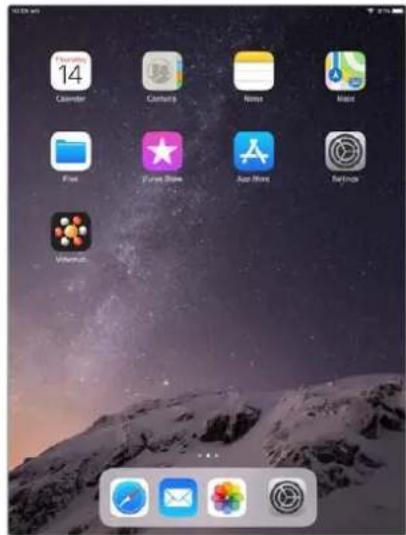

これで、ホームスクリーンで「Videohub」ア イ コ ン を タ ップ す れ ば 、Videohubソフトウェア を 使 用 開

iPadを使ったVideohubコントロール関する詳細は、このマニュアルの「Apple iPad」セ ク シ ョ ン を 参 照

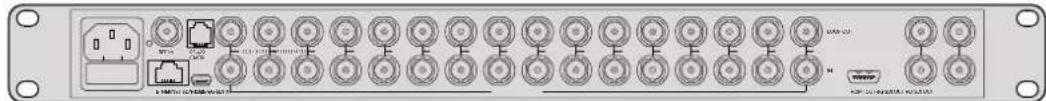

Blackmag ic MultiView 16 Videohub Controlソフトウェアでもコントロールできます。Blackmag ic MultiView 16は1UラックサイズのSDIモニタリング・ソリューションです。様々なフォーマットの Ultra HD/ HD/SD-SDI信 号 を 、最 大 16系統まで1台 の モニターで 同 時 に 表 示で きます。Videohub Controlを使用す

Blackmag ic MultiView 16のマルチビューソースおよびビューをル ーティングでき、それらをディ スプ レ イ上で 好 み に 応じてアレン ジ できま す。Videohubルーターのワークフローに完璧なモニタリン グ・ソ リュ ー シ ョン で す。 16系統のビデオ信号は4x4グリッド で 表 示 さ れま す。3x3、2x2表示を選択することも可能です。また、 「Solo」を選 択すると単一の入力をフルスクリーンで 表示できます。Ultra HDモニターを接 続した際

Blackmagic MultiView 16は 、ネ イ テ ィ ブ1080HD解像 度で、

信号を表示することも可能 です。 Blackmagic MultiView 16Videohub Control Blackmagic MultiView 16に最新の内部ソフトウェアがインストールされており、最 新バージョンの Videohub Control を 使 用 して い る こ と を 確 認 し ま す 。最 新 の ア ップ デ ー ト は 、 Blackmagic Design

ートセンターwww.blackmagicdesign.com/jp/support で ダ ウンロード できま す。 1 Blackmagic MultiView 16に電 源を入れます。 2 Blackmagic MultiView 16とコン ピュー ター を イー サ ネットで 接 続 しま す。 3 Blackmagic Videohub Controlを 起 動します。

Videohub Controlの ホ ー ム ペ ー ジ で「 Select Videohub」をクリックし、リストからBlackmagic MultiView 16を 選 択します。 Videohub Controlソフトウェアを使った Blackmagic MultiView 16のコントロールでは、複 数の入 力を 高解 像 度で モニタリングしな がら、ソースやビューの 変 更、そしてリモートでのディスプレイのアレンジを簡 単に実 行で きます。使用可能な VideohubのリストにBlackmagic MultiView 16が表示されない場合は、ネットワーク用にIP アドレスをコンフィギュレーションする必要がある場合があります。詳 細 は 以 下 の「Blackmagic MultiView 16のネットワーク設 定をコンフィギュレーション」セクションを参 照してください 。 Blackmagic MultiView 16 Blackmagic MultiView 16の統合コントロールパネルとLCDを 使 用して IPアドレス およびネットワー ク設 定を設定します。これらの設定が適切に設定されると、他のコンピューターやVideohubからBlackmagic MultiView 16 を 確 認 で き る よ う に な り ま す 。こ れ ら の デ バ イ ス は Blackmag ic Videohub Control

ェア を 使 用して、Blackmagic MultiView 16をリモ ートコントロールし、ルーティング を変 更できます。

Blackmagic MultiView 16 ネットワ ー ク 設 定 を コ ン フィギュレ ー ション す る： 1 「MENU」ボ タ ン を 押 し 、回 転 ノ ブ を 使 用 し て「 Networking」タ ブ を ハ イ ラ イ ト し ま す 。 2 「SET」ボ タ ン を 押 し て「 Network Settings」ペ ー ジ に 進 み ま す 。 3 回 転 ノ ブ を 回 し て「 IP Ad dress」タ ブ を 選 択 し ま す 。

「SET」ボ タ ン を 押 し て 、IPアドレスの 最 初のフィールドを ハイライトします。回 転ノブか、数 字 ボタン を 使 って 数 値 を 入 力しま す。

「SET」を 押 し て IPアドレスの最初のフィールドを確定したら、他の3つ の フィールド で 上 記 の ス テ ップ を繰り返し、IPアドレスを設 定します。サブネットおよび ゲートウェイアドレスを割り当てる必 要があ る 場 合 も 、同 じ 方 法 で 実 行 で き ま す 。 6 「MENU」ボ タ ン を 2回 押 すとホーム スクリーンに戻ります。 Blackmagic MultiView 16をBlackmagic Videohub Controlソフトウェアと使 用 する際 の詳 細 は、Blackmagic MultiViewインストラクションマニュアルを参照してください。最新のマニュアルおよび 製 品 アップ デ ー トは 、Blackma gic Designサポートセンター www.blackmagicdesign.com/jp/support で ダ ウンロ ード で きます。 Blackmagic MultiView 16

Blackmagic Videohub ControlV ide ohub Hardware Panel Setup Blackmagic Videohub Hard w are Panel S etupを 起 動 すると、イーサネットネットワ ー クアイコンの 隣 に

Videohub Control Panels 」ウィンドウに、ネットワーク上で検出されたすべての Videohub

ー ル パ ネ ル が リ ス トア ップ さ れ ま す 。複 数 の Videohub コントロールパネルがリストアップされ 、 Videohub が特定できない場合は、どれか

Identify 」を 押 し ま す 。こ れ に よ り 、選 択 し た Videohub

トロールパネルのすべてのボタンが白く光ります。

Videohub コントロールパネルを選択すると、名前およびコントロール設定を変更できるよう になります。ネットワーク設定はグレーアウトしたままで、USB経 由 で のみ 変 更 可 能 で す。

Videohub コントロ ールパ ネルが ネットワーク上で見つ か ら な い 場 合、該 当 の ユ ニットに DHCP

アドレスが割り当てられていない可能性があります。ユニットを適切なネットワーク設定で、マニ ュアルでコンフィギュレーションする： 1 VideohubコントロールパネルをUSB 2.0ケーブルでコンピュー ター に 接 続しま す。 2 Blackmagic Videohub Hardware Panel Setupを起 動します。ソフトウェアをアップデートするよう 指示された場 合は 、指示に従ってアップデートを完了します。

USB 接続されたパネルは、「 Videohub Control Panels 」ウィンドウで自動的に選択され、名前の隣に USBのアイコンが 表 示されます。USB接 続 さ れ た ユ ニットは すべ て、名前 、ネットワーク、コントロ ール 設 定 を 変 更 可 能 で す 。完 了 し た ら USBケーブル を外しま す。 Videohubコントロールパネルがコントロールユーティリティで 選 択されている場 合、ソフトウェアインタ ーフェースの 表示に合わせて該当ユニットのプッシュボタンが光ります。 ネットワー ク 設 定

Videohub コントロールパネルは、

ネットワー クを 介して Videohub

USB経由でVide o hubコントロールパネルをコンフィギュレーションする際に、DHCPまたは静的IPを選 択できます。DHCPは、Videohubコントロールパネルのすべてのネットワーク設定を自動的に取得する

アドレスを使用する場合は、ネットワークで

ア ド レ ス の 競 合 を 防 ぐ た め に 、シ ス テ ム 管 理 者 に ス ペ

ア ド レ ス を 確 認 してく だ さ い 。次 に 、 Videohub コントロールパネル用の

ア ド レ ス 、サ ブ ネ ッ ト マ ス ク 、ゲ ー ト ウ ェ イ の 詳 細 を 設 定 し ま す 。ネ ッ ト ワ ー ク ス イ ッ チ を 使 用 せ ず に 、直 接 Videohubに接続してい る 場 合 は 、静 的 IPアドレスを使 用する必 要があります。

また、Videohubコントロールパネルを 使ってコントロールしたいリモートVideohubのIP詳細を設定する必要 が あ り ま す 。リ モ ー ト Videohub

Videohub Server で す 。こ れ は 、 Smart Videohub 20x20

Videohub Server コンピューターあるいは統合 Videohub Server を指す場合もあります。 USB

Videohub Hardware Panel SetupIP Videohubのハードウェアコントロールパネルを設定する場合は、ホストコンピューターの

Remote Videohub IP」の 設 定 フ ィ ー ル ド に 入 力 し ま す 。Videohub Serverは 、ホ ス ト コ ン ピ ュ ー タ ーと同じIPアドレスを共 有しま す。 Videohub VideohubコントロールパネルのIPア ド レ ス が 既 に 分 か っ て い て 、「 Vide o hub Control Panels」ウ ィ ン ド ウに自動的に表示されない場合、ユニットをマニュアルで追加できます。 1 「Videohub Control Panels」ウィンドウの下にあるデバイス追加ボタン「＋」を押します。 2 VideohubコントロールパネルのIPア ド レ ス を 入 力 し て「 OK」を 押 し ま す 。

該当のVideohubコントロールパネルが、Videohubに接続された他のデバイスと共にリストに表示さ

アドレスを 入 力しても 、 Blackmagic Vid eohub Hardware Panel Setup

Videohubコントロールパネルを見つけられ ない 場 合は、ユーティリティを使 用して、イーサネット/ USB で接続されているVideohub ントロールパネルをマニュアルで追加できます。 IP Videohub Control Panels Videohub設 定のロード/保 存 コンフィギュレ ーション 済み のVideohubコントロールパネルの設 定を、別のユニットに適 用できます。 Videohubコントロールパネルをセットアップしたら、「File」＞「 Save Settings」を 選 択 し ま す 。こ れ は 、 複 数のユニットを同じ設 定にしたい場 合 や、設 定をバックアップしたい場合に非常に便 利です。コンフィギュレーションした設 定を別のコントロールパネルにロードした後は、コントロールパネルの名 前などのネットワーク設定をアップデートするだけです。 Videohub Master Control Pro のコンフィギュレーション Videohub Hardware Panel Setupソ フ ト ウ ェ ア で は 、各Videohubコントロールパネルのハードウェア機 能 をカスタマイズ で きます。 Backlight バックライトボタンの明るさを変 更したい場合は、バックライトのスライダーで調整できます。 Videohub Master Control

Videohub Hardware Panel Setup 21個のボタンをコントロールユーティリティでラベル 付けすることで、一 般 的 な機 器 のタイプ（カメ ラ、VTR、モ ニ タ ー な ど ） を す ば や く 選 択 で き ま す 。こ れ ら の 21個 のボタンは 、マクロボタンとして 設 定 す これらの設定をまだ行っていない場合、Videohubコントロ ール ユ ニットの ボタンをラ ベ ル 付 け する前 に、Videohubルーターのポートラベルを統一する必要があります。ラベルのカスタマイズに関する詳細は「プッシュボタンのラベル付け」セクションを参照してください。

Videohub Maste r Control Proのボタンにラベル付けする準 備が 整いました。 1 Videohub Hardw are Panel Setupを起動し、パネルウィンドウでVideohub Master Control Proを

パネルのピクチャーで、21個のボタンのうち1つ を ク リ ッ ク し ま す 。事 前 に 入 力 し た SDIおよびデッキコ ントロールポートのラベルと部分的にマッチするようテキストラベルを入力します。 3 「OK」をクリックし、必要に応じて他のボタンにもラベル付けします。 4 すぐにこれらのボタンをテストして、SDIルーティングが有効かどうかを確認できます。 物理 的なプッシュボタンのラベル 付けに関しては「プッシュボタンのラベル 付け」セクションを参照してください。 Videohub Smart Control Pro のコンフィギュレーション Videohub Hardware Panel S etupで は 、各 Videohubコントロールパネルのハードウェア機能をカスタ Number of Destinations Videohub Smart Control は、カットバスコントローラーまたは コントローラーとしてコンフィギュレーションできます。カットバスコントローラーとしてコンフィギュレーションした場 合、すべてのボタンは SDIソ ー ス を 表 し 、送 信 先 は 1つです。

コントローラーとしてコンフィギュレーションした場 合、 Videohub Smart Control Pro

送信先を設定できます。ソースボタンは白く光り、送信先ボタンは金色に光ります。 Videohub SmartControl Pro ユニットを、それぞれの送信先デバイス専用に設 定したくない場 合は、このコンフィギュレ ーションを使用します。 Videohub Smart Cont rol Pro

Videohub Hardware Panel Setup 1 送 信 先 の 数（ Number of Destinations）の ス ラ イ ダ ー を「 1」に ド ラ ッ グ し ま す 。

「Destination」 ボ タ ン を ク リ ッ ク し ま す 。「 Router SDI Out A」フ ィ ー ル ド に 、送 信 先 デ バ イ ス が 接 続 さ れているVideohub出力ポートの番号を入力します。送信先デバイスがデュアルリンクSDI対応の場合、 「Router SDI Out A/B」フィールドに出 力 ポート 番 号を入 力する必 要が あります。クアッドリンクSDIに 関しては 、4つすべての出力フィールドに番号を入 力する必要があります。VideohubがRS-422デッキコ ントロールを送 信先 デバイスにルーティングしている場 合、「Router Remote」フィールドもあります。 3 「OK」を押して確定します。すべてのボタンが白く光り、すべてソースになったことを示します。

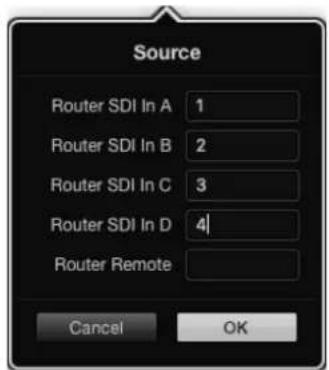

ソフトウェアインターフェースで白いボタンをクリックし、ソースボタンをコンフィギュレーションします。 5 「Router SDI In A field」フィールドに、ソースデバイスが接続されているVideohub入 力ポートの番

号を入 力します。送信先 デバイスがデュアルリンクSDI対応の場合はフィールドAおよび B、ク ア ッ ド リ

ンクSDI対応の場合はフィールドA〜Dにポート番 号を 入 力します。VideohubがRS-422デッキコント ロールをソースデバイスからルーティングしている場合、「Router Remote」フィールドもあります。 6 「OK」を 押 し て 確 定 し ま す 。 SDI

1 送 信 先 の 数（ Number of Destinations）のスライダーを希望の数までドラッグします。

ソフトウェアインターフェースで金色のボタンをクリックし、送信先ボタンをコンフィギュレーションし ま す 。「 Router SDI Out A」フィールドに、送信先デバイスが接続されているVideohub出力ポートの 番号を入 力します。送 信先デバイスがデュアルリンク SDI 対応の場合はフィールド

リンクSDI対応の場合はフィールドA〜Dに ポート番 号 を入 力します。VideohubがRS-422デッキコン トロールを送信先デバイスにルーティングしている場合、「Router Remote」フィールドもあります。

「OK」を押して確定します。送信先ボタンの数を増やすと、それに応じて使 用可能なソースボタンの 数 が 減 少します。

ソフトウェアインターフェースで白いボタンをクリックし、ソースボタンをコンフィギュレーションします。 5 「Router SDI In A field」フィールドに、ソースデバイスが接続されているVideohub入 力ポートの番

号を入 力します。送 信先 デバイスがデュアルリンクSDI対応の場合はフィールドAおよび B、ク ア ッ ド リ

ンクSDI対応の場合はフィールドA〜Dにポート番 号を 入 力します。VideohubがRS-422デッキコント ロールをソースデバイスからルーティングしている場合、「Router Remote」フィールドもあります。 6 「OK」を 押 し て 確 定 し ま す 。

Videohub Hardware Panel Setup Number of Macros マクロはボタンを1回押すだけで、16まで のクロスポイントルーティングを同 時に変 更できます。

マ ク ロ の 数（ Number of Macros）のスライダーをドラッグすると、10まで のマクロボタンを有効に で きま す。マクロ ボタンの 数 を増 やすと、それ に 応じて使 用 可 能 なソース ボタンの 数 が 減 少します。

緑のマクロボタンをクリックすると、対応する「Macro」ウ イ ン ド ウ が 開 き 、ソ ー ス と 送 信 先 の 組 み 合 わせを16個まで入力できます。 3 完 了 し た ら「 OK」をクリックしてル ー ティング を 保 存し、ウィンドウを閉じます。

Enable Take Button 」のチェックボックスがオンになっていると、コントロール インターフェースの右下 にあるボタンが赤くなります。ルーティングの変更を実行する前に確 認したい場 合は、この機能を使用しま す 。赤 い「 TAKE」ボタンを押してルーティングの変 更を確定します。「TAKE」ボ タ ン は 、カ ッ ト バ ス・コ ン ト ローラーおよび XYコントローラーのどちらでも使 用でき、マクロ機 能と併せて使用することもできます。 TAKE

Videohub Hardware Panel Setup Backlight バックライトボタンの明るさを変 更したい場合は、バックライトのスライダーで調整できます。白いソース ボタンのバックライトを無 効にしたい場 合は、「Backlight Destinations Only」を 有 効 に し ま す 。 G PI のコンフィギュレーション GPI and Tally Interfaceは、8系統のGPIに対応しており、クロスポイントの切り替えが可能です。左の

GPI 1 が コ ン タ クト・ク ロ ー ジ ャ ー を 検 出 す る と 、 Videohub

CCU でジョイスティックコントロールを切り替えると、 Videohub

に送 信されるビデオをモニターでプレビューできます。 クロス ポイントは 、Videohub Hardware Panel Setupでコンフィギュレーションできます。接続 図の入 力/出力フィールド内をクリックして、入力/出力の番号を入力します。

Videohub Control Settings」ウ ィ ン ド ウ に 、Videohubからの出力をプレビューする2つの方法が表示 され ま す。 GPI Latch Video 出力を選 択したままにしたい場 合は、「Latch Video」を 選 択 し ま す 。つ ま り 、CCUで 一 度 スイッ チ を 押 す と、選 択したクロスポイントからの入 力が 常にモニターに出力されます。これ は他 のクロス ポイントが 選択されない限り変更されません。 Latch Video

Videohub Hardware Panel Setup Momentary Hold Video CCU のジョイスティックコントロール をリリースした 際に、出力を前のクロスポイントに戻したい場合は、このオプションを選 択します。例えば、スイッチを長押しすると入力 をプレビューできますが、スイッチをリリースするとモニターの表示が入 力12に 戻ります。 タリーのコンフィギュレーション タリーとは、通常はオンエアであることを知らせるカメラの前のライトを指しますが、カメラでの使用に特 化してい る わけ で は なく、便 利な 視 覚 的 インジケーターとしてあらゆ る 機 器 でアクティビティを 示 すために使 用で きます。 GPI and Tally Interfaceは、コンフィギュレーション可能な8つのGPOに 対 応 し て お り 、特 定 の ク ロ ス ポ イ ントの状況下で、タリー信号をカメラや他のデバイスに送信します。左の例では、GPO 1は、Videohubの 入力16が出力1にルーティングされた際にオンになるようコンフィギュレーションされています。 クロスポイントは 、Videohub Hardware Panel Setupでコンフィギュレーションできます。接続図の入 力/出力フィールド内をクリックします。 GPO GPO Match 「GPO Match」のチェックボックを有効にすると、GPIからGPOへの クロス ポイントのコンフィギュレ ー シ ョ ン が 複 製 さ れ ま す 。こ の 機 能 は 、GPIへのルーティングが変 更した際にタリーライトをオンにしたい 場 合 に非 常に便 利です。

GPO Match」のチェックボックスを有効にすると、接続 図のGPO側 の 半 分 が グ レ ーアウトして 編 集 で きなくなります。チェックボックスを外すと編集可能になります。 GPO Ma tchGPI GPI and Tally Interface GPI and Tally Interface

GPO を 同 時 に サ ポ ー ト し て い ま す 。こ れ は 、ほ と んどのテレビ中継には十分です。しかし、 台を超える数のカメラを使用しているのであれば、

は3台目のGPI and Tally Interfaceを デ イジー チェーン 接 続 して使 用 で きま す。 GPI and Tally Interfaceは、2つのイーサネットポートを搭載しており、そのうち1つをVideohubに接続 し 、も う 1つをGPI and Tally Interfaceとの 接 続 に使 用します。 1 1台目のGPI and Tally Interfaceに電 源を接 続しま す。 2 標準RJ45イー サ ネットケ ーブルで、Videohubま たは ネットワー クとGPI and Tally Interfaceの イー サ ネット入 力 ポートを 接 続します。 3 2台目のGPI and Tally Interfaceに電 源を接 続しま す。 4 標準RJ45イー サ ネットケ ーブルで、1台目のGPI and Tally Interfaceの イーサ ネット出 力と 2台目のGPI and Tally Inter face の イーサ ネット入 力を 接 続 しま す。このステップを繰り返すことで、チェーンのすべてのユニットに電 源 が供給されていれば、 GPI and Tally Interfaceを何台で も 接 続 で きます。

Videohub Hardware Panel Setup複数のGPI and Tally Interfaceを接続している場合、どのユニットを使用しているか分からなくなること が あ り ま す 。 そ の 場 合 は 、「 Videohub Control Panels」ウ ィ ン ド ウ で GPI and Tally Interfaceを選 択して 「Identify」をクリックすると、選択したデバイスで、イーサネット入 力ポートの隣にあるLEDが点 灯します。 GPI IN 1GPI IN 2GPI IN 3GPI IN 4GPI IN 5GPI IN 6GPI IN 7GPI IN 8GPI OUTGPI OUTGPI OUTGPI OUTGPI OUTGPI OUTGPI OUTGPI OUT GPI IN 1GPI IN 2GPI IN 3GPI IN 4GPI IN 5GPI IN 6GPI IN 7GPI IN 8GPI OUTGPI OUTGPI OUTGPI OUTGPI OUTGPI OUTGPI OUTGPI OUT GPI and Tally Interface

GPI and Tally Interface 2台目のGPI and Tally Interfaceをコンフィギュレーションしたくても、別の場所にあるためネットワ ーク上でしかアクセスできない場合があります。その場合は、任意のユニットの

Videohub Hardware Panel Setupに入力することで、マニュアルでリストに追加できます。 追 加したいGPI and Tally In terf aceのIPアドレス が 不 明 な 場 合 は 、USBでコンピューターに接 続し て、Videohub Hardw are Panel Setupを 開 き 、「 Network Settings」タ ブ の IPアドレスをメモします。 ユニットが 別の場 所 にありアクセスで きない 場 合 は、Bonjourブラウザを使用してネットワーク上で見つ けられます。このアプリケーションは、ネットワーク上のすべてのデバイスを表示するので、追 加したい GPI and Tally InterfaceのIPアドレスを 確 認で きます。 1 「Videohub Control Panels」ウィンドウの下にあるデバイス追加ボタン「＋」を押します。 2 GPI and Tally InterfaceのIPア ド レ ス を 入 力 し て「 OK」を 押 し ま す 。

2台目のGPI and Tally Interfaceが、Videohubに接続された他のデバイスと共にリストに表示されます。

Videohub Hardware Panel Setup GPI and Tally Interface IP IdentifyGPI and Tally InterfaceLED GPI and Tally Interface GPI and Tally Interfaceは、Videohub Hardware Panel Setupを使ってコンフィギュレーションできます。 GPI and Tally Interface を使 用開始する前に最新バージョンのソフトウェアのインストールが必要な場

1 GPI and Tally Interfaceに電 源 アダ プターを接 続しま す。 2 GPI and Tally Interfaceを、USBタイプAータイプ Bケーブルでコンピュー ター に 接 続しま す。 3 ソ フ ト ウ ェ ア を 開 く と 、該 当 の GPI and Tally InterfaceがVideohub用 にコンフィギュレ ーションされ ているかどうかが確認されます。Videohub用にコンフィギュレーションされていれば、ソフトウェア は 変 更の必 要 なしで 開 きます。そうでない 場 合、GPI and Tally InterfaceがATEMスイッ チ ャ ー 用 にコ ンフィギュレーションされているので、Videohub用に再設定する必要があるというメッセージが表示 さ れ ま す 。「 Yes」を ク リ ッ ク し ま す 。数 秒 後 に GPI and Tally InterfaceはVideohubクライアントとし て再 コンフィギュレ ーションされま す。 GPI and Tally Interface Videohubにイー サネットポートが 付 いてい な い 、あ るい はネットワー ク上で のみアクセス可 能 な 場 合： 1 USBタイプAータイプ Bケーブルで、GPI and Tally Interfaceとコンピュー ター を接 続します。 2 イーサネットケーブルで、GPI and Tally Interfaceの イー サ ネット入 力 ポートとイー サ ネットスイッチを

3 Videohub Hardware Panel Setupを開 きます。

「Videohub Control Panels」ウ ィ ン ド ウ で 、GPI and Tally Interfaceの隣にUSBアイコン が 表 示され ます。GPI and Tally Interfaceに名前をつけて簡単に特定できるようにします。「GPI Tally Name」フ ィ ー ル ド 内 を ク リ ッ ク し て 、名 前 を 入 力 し ま す 。 5 「Using DHCP（DHCPを 使 用 ）」ま た は「 Stat ic IP（静的IP）」のどちらかのオプションにチェックを 入れます。設定に応じてどちらかを選択する必要があるため、どちらのオプションが良いかをネットワ ーク管理者に確認することをお勧めします。

「Remote Videohub IP」フ ィ ー ル ド に 、接 続 し た い VideohubのIPアドレスを入 力します。接 続 が 確 立されると、フィールドの隣の赤いライトが緑になり、GPI and Tally InterfaceのLEDが 光ります。 VideohubGPI and Tally In terface

Videohub Hardware Panel SetupUSBGPI and Tally Interface VideohubのIPアドレス が 不 明 な 場 合： 1 VideohubをUSB経 由でコンピューターに接 続します。 2 Videohubソ フ ト ウ ェ ア を 起 動 し て 、「 Videohub Server Preferences」を ク リ ッ ク し ま す 。 3 「Remote Videohub IP」フ ィ ー ル ド の IPアドレスをメモします。 GPI and Tally InterfaceVideohub

それぞ れのファンは 、Videohubの電源を切らなくても取り外せるように設計されています。 1 ファントレイはユニットの土台部分にあります。 2 No.01サイズのプラスドライバーを使って、ファントレイの左右のネジを外します。 3 トレイを支えながら中央のネジを外します。

つ の ネ ジ を 外 し た ら 、フ ァ ン の 上 に あ る 黒 い プ ラ ス チ ッ ク の ダ ス ト フ ィ ル タ ー が 見 え る ま で 、フ ァ ン ト レイをゆっくりと下ろしていきます。

トレイの 後 部 が Uni versal Videohubの筐体から外れるまで、トレイを下ろしながら自分の方にゆっく りと引き寄 せます。不 具合 のあるファンを 特 定します。

色 の 付 いた 電 源 ケーブルが そ れ ぞ れ のファンに 接 続 さ れて い ま す。各ファンの 電 源 ケーブル は 、Videohub マザーボードにプラスチックのコネクターで接続されています。ファントレイを支えながら、

ンのプラスチックの 電 源コネクターを外します。これで、ファントレ イを完 全 に 取り外せます。 7 ファントレイを平らな場所に置き、ダストフィルターの上カバーの4つ の クリップ を 外 しま す。

上カバーとフィルターを取り外すと 4つのネジが見えます。不具合のあるファンの4つのネジを外しま す。ダストフィルターの下カバーと不具合のあるファンを取り外します。

ファンを予 備と取り替えて、ダストフィルターの下カバーを元に戻します。カバーとファンを

で固定し、ネジの頭 がダストフィルターのカバーにはまるようにします。ネジがはまらない 場 合は 、カ バーをひっくり返して再度試します。 10 ダ ストフィル ター を 下 カ バ ー の 上 に 置 き 、ダ ストフィル タ ー の 上 カ バ ー を カ チ ッと 留 め ま す。

ファントレ イを Uni versal Videohub筐体の下に配置し、3本のファンの電源ケーブルをマザーボードに 接 続しま す。3つのファン が 瞬 時 に 動 き出します。

ファントレ イの 後 部 を Universal Videohub 筐体にくっつけます。ファントレイの前部を上げながらト

Videohub のマザーボードに向けて押し、ファントレイの後部が適切な位置までスライドし、前 部 が 閉じるようにします。 13 3つのネジを固定します。

Universal Videohubのファンの取り外しヘルプ

すぐに情報が必要な方は、Blackmagic Designオンラインサポートページで、Blackmagic Design Videohubの最新サポート情報を確認できます。 Blackmagic Design 最 新のマニュアル、ソフトウェア、サポートノートは 、www.blackmagicdesign. com/jp/supportの Blackmagicサポートセンターで確認できます。 Blackmagic Design もう一つの役 立つリソースのひとつに Blackmag ic Designフォーラム が あります。このフォーラムでは 、 類似した質問を見つけ、Blackmagic の ス タッフ ま た は 深 い 知 識 を 持 っ た ユ ー ザ ー か ら 質 問 に 対 する 回 答 を得ることが可能です。 Blackmagic Design サポートページ で必要な情報を得られ なかった場合は、「メールを送 信」ボタンを 使 用してサポートのリクエストをメール送信してください。あるいは「お住まいの地域のサポートオフィス」をクリックして、お住 まいの地域のBlackmag ic Designサ ポ ートオ フィス に 電 話 で お 問 い 合 わ せくだ さい 。

コンピューターにインストールされているVideohub Controlのバージョンを確認するには、Blackmagic Videohub Controlアプリケーションを開いてください。Blackmagic Videohub Controlのメ ニューで 「About Blackmagic Videohub」を選 択すると、バージョン番号が確認できます。

コンピューターにインストールされているBlackmagic Videohub Controlのバージョンを確 認した後、 Blackmagicサポートセンター（www.blackmagicdesign.com/jp/support）で 最 新 の ソ フ ト ウ ェ ア ア ッ プデートをチェックしてください 。常に最 新のソフトウェアを使 用することを推 奨しますが、重 要なプロ ジェクトの実行中は、ソフトウェアのアップデートは行わない方がよいでしょう。

ヘルプ規制に関する警告 欧州連合内での電気機器および電子機器の廃棄処分 製品に記載されている記号は、当該の機器を他の廃棄物と共に処分してはならないことを示しています。 機器を廃棄するには、必ずリサイクルのために指定の回収場所に引き渡してください。機器の廃棄におい て個別回収とリサイクルが行われることで、天然資源の保護につながり、健 康と環 境を守る方法でリサイ クルが 確 実に行 わ れるように なりま す。廃 棄する 機 器 のリサイクル のための回 収 場 所 に 関しては 、お 住ま いの地方自治体のリサイクル部門、または製品を購入した販売業者にご連絡ください。 この機 器は、FCC規定の第15部 に 準 拠 し 、ク ラ ス Aデジタル機器の制限に適合していることが確認され ています。これらの制限は、商用環境で機器を使用している場合に有害な干渉に対する妥当な保護を 提 供 するため のものです。この 機 器は 無 線 周 波 エ ネル ギ ーを生 成 、使 用 、放 出する可 能 性 が あります。 また、指示に従ってインストールおよび使用しない場合、無線通信に有害な干渉を引き起こす恐れがあ ります。住宅 地 域で当製品を使用すると有害な干渉を引き起こす可能性があり、その場 合はユーザーが 自己責任で干渉に対処する必要があります。

2つを 条 件 としま す： 1 本機は、有害な干渉を起こさない。 2 本機は希望しない動作を発生しかねない干渉を含む、いかなる受信干渉も受け入れる必要がある。 R-R-BMD-20221109001

本 機 は 、カ ナ ダ の ク ラ ス Aデジタル機器の規格に準拠しています。 本機のいかなる改造、あるいは目的の用途以外での使用は、これらの規格への順守を無効にすること

HDMIインターフェースへの接続は、必ず 高品質のシールドHDMIケーブルを使用する必要があります。 本機は、商用環境で目的の用途に順守した使用においてテストを行なっています。非商業環境で使用さ れた場合、無線妨害を引き起こす可能性があります。

規制に関する警告安全情報 感電を避けるため、当製品は必ずアース端子付きコンセントに接続してください。不確かな場合は、資格を持つ電気技師に連絡してください。感電のリスクを減らすため、水が跳ねたり、滴るような場所には置かないでください。この製品は、周囲温度が最高 40度までの熱帯地区での使用に対応しています。 通気が妨げられ ないように、この製品の周 囲は通 気に十 分なスペースを開けるようにしてください。ラックマウントする場 合は、隣 接する機器により通気が妨げられないようにしてください。この製品の内部には、ユーザーが保守できる部品はありません。サービスに関しては、お近くのBlackmagic Designのサービスセンターにお問い合わせください。 一部の製品は、S FP（スモールフォームファクタ・トランシーバー）光ファイバーモジュールを接続可能 。 レーザークラスのクラス1のSFP光モジュールを使 用 。 Blackmagic Design SFPモ ジュー ル：

海抜2000m以 上では使 用しないでください。 カリフォルニア州ステートメント この製品のユーザーは、プラスチック部品内の微量の多臭素化ビフェニルなどの化学物質にさらされる可能性があります。カリフォルニア州は、多臭素化ビフェニルは発がん性があり、先天異常や生殖機能へ危害を及ぼす物質であると認識しています。詳細は、以下のウェブサイトをご確認ください。 www.P65Warnings.ca.gov 正規サービススタッフへの注意 サービス前に、電源を電源インレットから外してください。 警告 – 二極/中性ヒューズ この機器の電源供給には、電圧線と中性線の両方にヒューズが使われており、ノルウェーの

Blackmagic Design は、お買い上げの日から

Videohub ルーターの部 品および仕上 がりについ て瑕疵がないことを保証します。しかし、コネクター、ケーブル、冷却ファン、光ファイバーモジュール、 ヒューズ、キーボード、バッテリーについては、それらの部品および仕上 がりに瑕 疵がないことに対する 保証は12ヶ月間 で す。Blackmagic Designは、お買い上げの日から12ヶ月間 、Videohub Master Control およびVideohub Smart Controlの部品および仕上がりについて瑕 疵がないことを保証します。この保 証期間内に製品に瑕疵が見つかった場合、Blackmagic Designは弊社の裁量において部品代および人 件費無料で該当製品の修理、あるいは製品の交換のいずれかで対応いたします。 この保証に基づいたサービスを受ける際、お客様は必ず保証期限終了前にBlackmagic Designに瑕疵を 通知し、保証サービスの手続きを行ってください。お客様の責任において不良品を梱包し、 Blackmagic Designが指 定するサポートセンターへ配 送 料前 払で 送 付いただきますようお願い致します。理由の如何 を問 わず、Blackmag ic Designへの製品返送のための配送料、保険、関税、税金、その他すべての費用は お 客 様 の自己負 担となります。 不適切な使用、または不十分なメンテナンスや取扱いによる不具合、故障、損傷に対しては、この保証は適 用されません。Blackmagic Designは こ の 保 証 で 、以 下 に 関 し て サ ー ビ ス 提 供 義 務 を 負 わ な い も の と し ま す 。 a）製品のインストールや修理、サービスを行うBlackmagic Design販 売 代 理 人 以 外 の 者 に よって生じた 損傷の修理、b）不適切な使用や互換性のない機器への接続によって生じた損傷の修理、c）Black magic Designの部品や供給品ではない物を使用して生じたすべての損傷や故障の修理、d）改 造 や 他 製 品 と の 統合により時間増加や製品の機能低下が生じた場合のサービス。この保証はBlackmagic Designが保 証するもので、明示または黙示を問わず他の保証すべてに代わるものです。Blackmagic Designとその 販売社は、商品性と特定目的に対する適合性のあらゆる黙示保証を拒否します。Blac kmagic Designの 不良品の修理あるいは交換の責任が、特別に、間接的、偶発的、または結果的に生じる損害に対して、 Blackmagic Designあるいは販売社がそのような損害の可能性についての事前通知を得ているか否かに 関わらず、お客 様に提 供される完全唯一の救済手段となります。Blackmagic Designはお 客 様による 機 器のあらゆる不法使用に対して責任を負いません。Blackmagic Designは本製品の使用により生じるあ らゆる損害に対して責任を負いません。使用者は自己の責任において本製品を使用するものとします。 © Copyright 2023 Blackmagic Design 著作権所有、無断複写・転載を禁じます。「Blackmagic Design」 、「 DeckLink」 、「 HDLink」、 「Workgroup Videohub」 、「 Multibridge Pro」 、「 Multibridge Extreme」 、「 Intensity」 、「 Leading the creative video revolution」は 、米 国 な らびにその他諸国での登録商標です。その他の企業名ならびに製品名全てはそれぞれ関連する会社の登録商標である可能性があります。

TAKETAKETAKE OUTOUTOUT

TAKETAKETAKE OUTOUTOUT

TAKETAKETAKE OUTOUTOUT

TAKETAKETAKE OUTOUTOUT
