使用説明書 CS800 YAMAHA

800 をお買い求めいただきまして、まことにありがとうござい ます。本製品は、ハドルスペースや会議室にて遠隔会議を行うためのビデオ会議システム です。ご使用のユニファイドコミュニケーションアプリケーションと組み合わせて、ビデ オ / オーディオデバイスとして使用します。本製品は、高品位なカメラ、マイク、スピー カーを備えており、快適なリモートコラボレーションを実現します。 本書の記載内容に関するお知らせ

• 本書に記載されている記号とその内容は以下のとおりです。

• 本書に掲載されているイラストは、すべて説明のためのものです。

• 本書に記載されている会社名および製品名等は、各社の登録商標または商標です。

• 弊社では製品のソフトウェアを継続的に改善しています。最新のソフトウェアは、ヤマ ハウェブサイトからダウンロードできます。

• 本書は、発行時点での最新仕様で説明しています。最新版は、ヤマハウェブサイトから ダウンロードできます。

「死亡する可能性または重傷を負う可能性が想定される」内容です。

「傷害を負う可能性が想定される」内容です。

製品の故障、損傷や誤動作、データの損失を防ぐため、お守りいただく

製品を正しく操作、運用するために、必ず知っておいていただきたい内

お知らせ 操作や運用に関連した情報です。参考にお読みください。はじめに

• USB2.0 ケーブル（C-A タイプ、5m）

• AC アダプター（CW2002100、電源コード含む）

端子カバー用固定ネジ2.5mm×8mm、2 個 テーブルスタンド用六角固定ネジM3×6mm、２個 ウォールマウントブラケット用本体固定ネジM3×8mm、1 個

• スクリーンマウントブラケット（マウントアクセサリー）BRK-TV1 テレビの VESA マウントに取り付ける場合に必要です。

• USB ケーブル 「CBL-L10AC（10 メートル）」「CBL-L25AC（25 メートル）」 光ファイバー製の USB ケーブルです。本体と PC が離れている場合に使用します。 USB3.2Gen2（SuperSpeedPlus）に対応し、最大 10G ビット／秒で高速に通

VESA 規格とは、テレビなどの映像機器を、壁掛け金具やテレビスタンドに取り付ける際 に使うネジ穴の間隔について定めた国際規格です。はじめに

本製品のマニュアルは、以下のウェブサイトから PDF 形式でダウンロードできます。 https://download.yamaha.com/

• はじめにお読みください（同梱品） ご購入後、はじめに必ず実施いただく内容を説明しています。

800 セーフティーガイド（同梱品） 本製品を安全にご使用いただくための注意点を説明しています。

800 クイックガイド（本書、同梱品） 主に各部の名称、セットアップ手順、設置方法など本製品の使い方の概要や、関連する その他の情報の入手先などについて説明しています。

800 ユーザーガイド 本製品の詳しい使い方を説明しています。また、本体の設定や操作をコンピューター上 で行うヤマハ CS マネージャーについて説明しています。 ユーティリティーソフトウェアの構成 本製品には、オプションのユーティリティーソフトウェアが用意されています。ソフト ウェアの詳しい情報については、CS

800 ユーザーガイドをご参照ください。

• ヤマハ CS マネージャー 本体の設定や操作をコンピューター上で行うソフトウェアです。 ファームウェアのアップデート 本製品は、操作性の向上や機能の追加、不具合の修正のために、本体のファームウェアを アップデートできる仕様になっています。 ファームウェアのアップデートに関する情報は、ヤマハウェブサイトに掲載されていま

アップデートの手順や本体の設定については、CS

800 ユーザーガイドをご参照くださ い。206 CS-800 クイックガイド

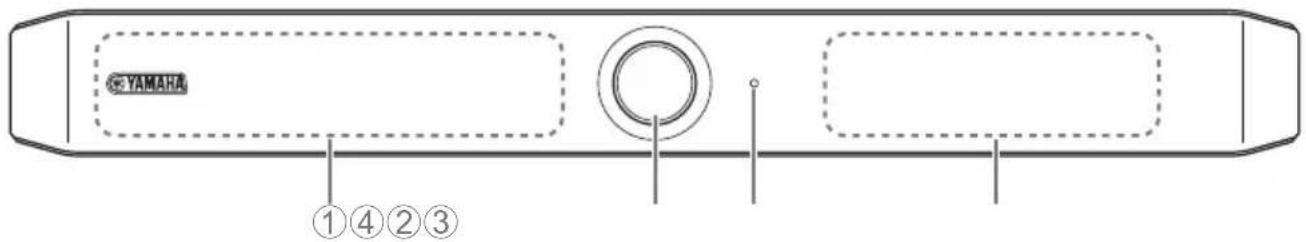

1 マイク 2 カメラ 3 ステータスインジケーター 本体の状態を表示します。 4 スピーカー

インジケーターの状態 本製品の状態白（点灯） スタンバイ状態水色（点灯） カメラ動作中緑（点灯） 通話中赤（点灯） マイクミュート中白（点滅） 0.361 回 / 秒 起動中消灯 電源オフ／省電力待機状態白（点滅） 0.3 回 / 秒 モニターオフ状態橙（点滅） 1 回 / 秒ファクトリーリセット／ HDMI 接続・DisplayLink 機能・Bluetooth の有効化青（点滅） 1 回 / 秒 リモコンまたはスマートデバイスのペアリング中青（点灯） ３秒間 リモコンのペアリング完了通知緑（点滅） 2 回 / 秒 着信中赤（点滅） 2.5 回 / 秒 ハードウェアエラー 1 42 3各部の名称と機能

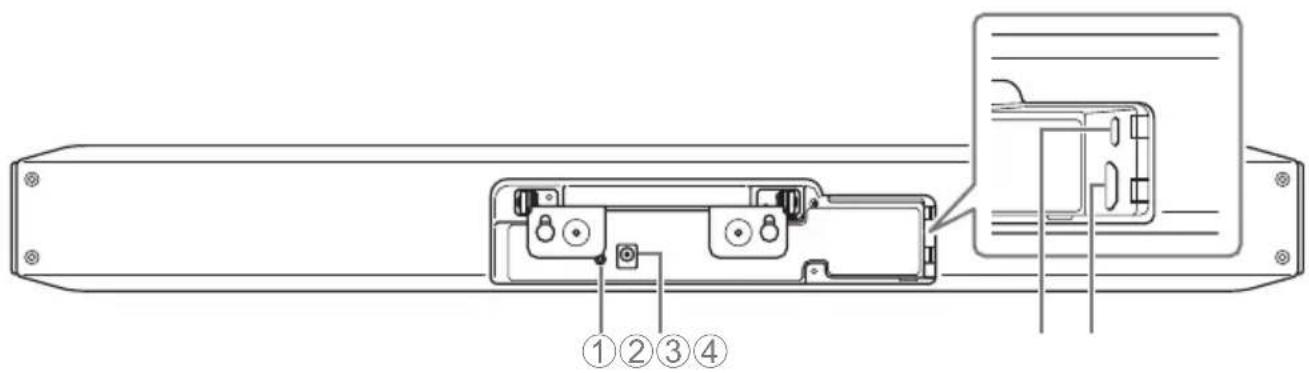

1 [FUNCTION] ボタン 本体とリモコンをペアリングしたり（212 ページ）、本体を工場出荷時の状態に戻し たり（221 ページ）するときに使用します。 2 [DC-IN] 端子 AC アダプターを接続します。背面の [DC-IN] 端子に接続してから、コンセントに接

AC アダプターを接続すると本体の電源がオンになります。 3 [USB] 端子（C タイプ） 本体とコンピューターを接続するための端子です。 コンピューターの画面を表示したり、本体の設定をしたりするときに使用します。接 続には同梱の USB ケーブル（C-A タイプ）をご使用ください。本体の設定について は、CS

800 ユーザーガイドをご参照ください。 4 [HDMI] 端子 本体とテレビを接続するための端子です。 [USB] 端子に接続したコンピューターの画面や、本体の操作ガイドをテレビに表示し

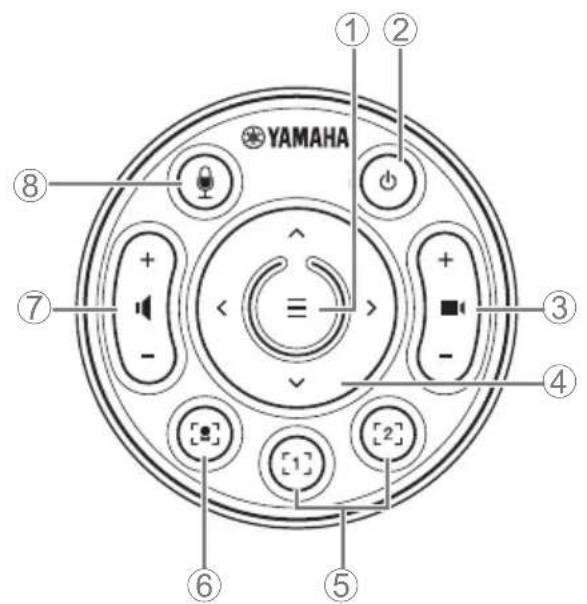

1 メニューボタン テレビにメニュー画面を表示したり、本体とリモコンをペアリング（212 ページ）し たりするときに使用します。 2 電源ボタン

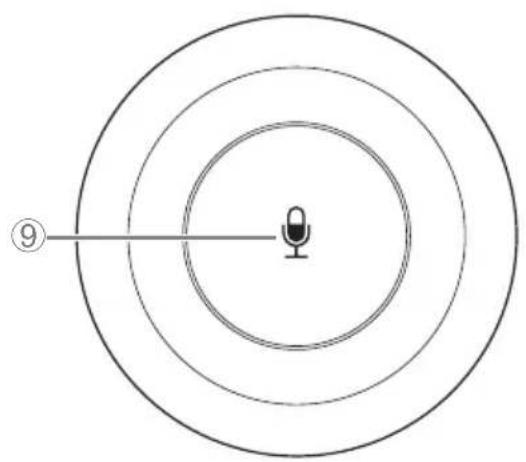

800 の電源をオン / スタンバイします。 3 カメラズームボタン 4 パン / チルトボタン 5 カメラプリセット 1/2 ボタン 6 スマートフレーミングボタン 7 スピーカーボリュームボタン 89マイクミュートボタン

表面 裏面209 CS-800 クイックガイド

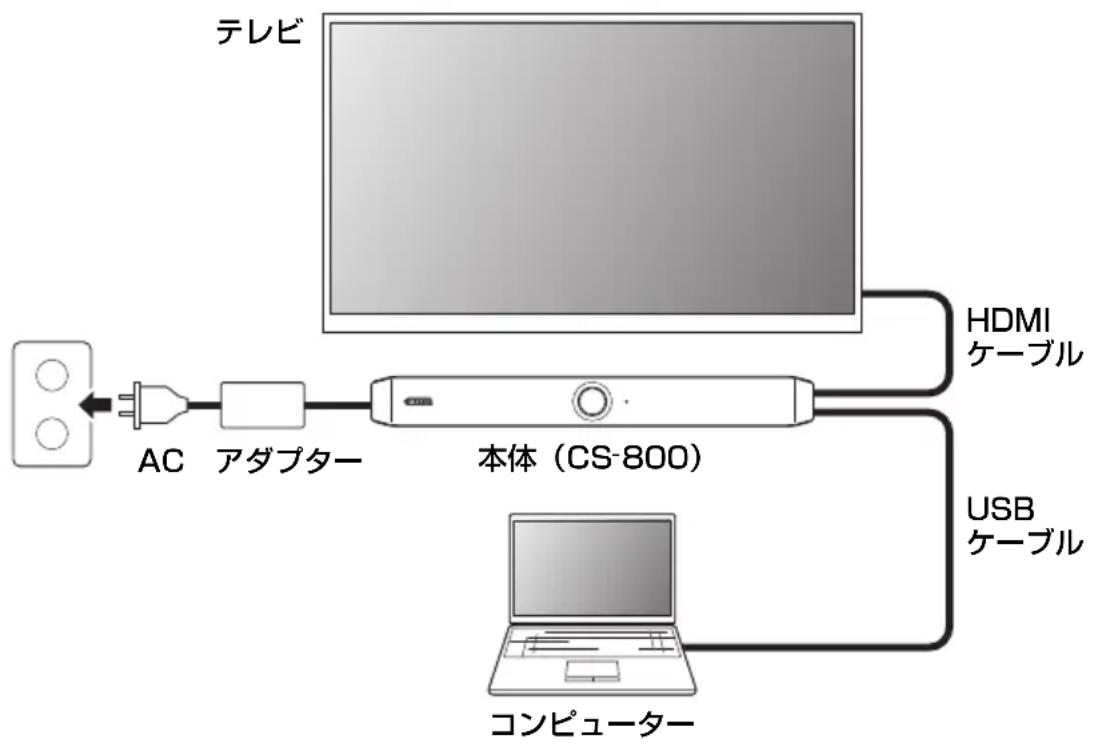

■ 持ち込み PC 使用時 ビデオ会議を行う場所に、その都度コンピューターを持ち込む環境で使用します。 同梱の HDMI ケーブルの一端を本体の [HDMI] 端子に接続し、もう一端をテレビに接続

同梱の USB ケーブルの一端を本体の [USB] 端子に接続し、もう一端をコンピューター

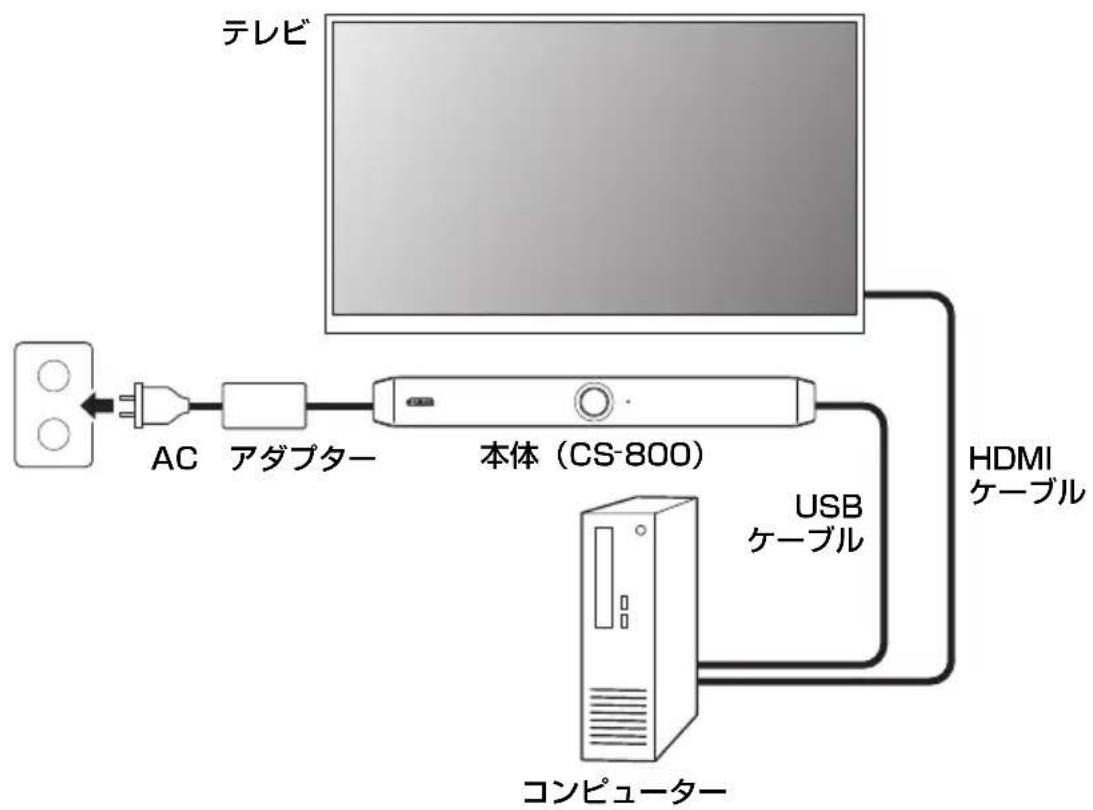

CS-800 クイックガイド ■ 常設 PC 使用時 ビデオ会議を行う場所に、ビデオ会議専用のコンピューターやタブレットが設置してある

同梱の HDMI ケーブルの一端をコンピューターに接続し、もう一端をテレビに接続しま

同梱の USB ケーブルの一端を本体の [USB] 端子に接続し、もう一端をコンピューター

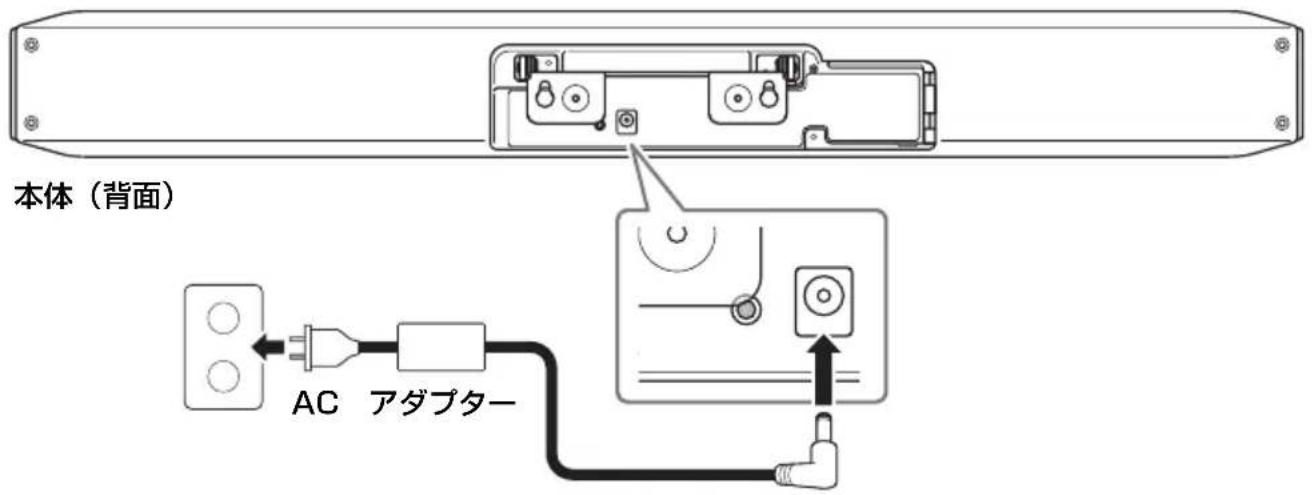

同梱の AC アダプターの一端を本体の [DCIN] 端子に接続し、もう一端をコンセントに差

AC アダプターを接続すると本体の電源がオンになります。

電源の接続をしたあとは、リモコンの電源ボタンで本体の電源をオン / スタンバイできま

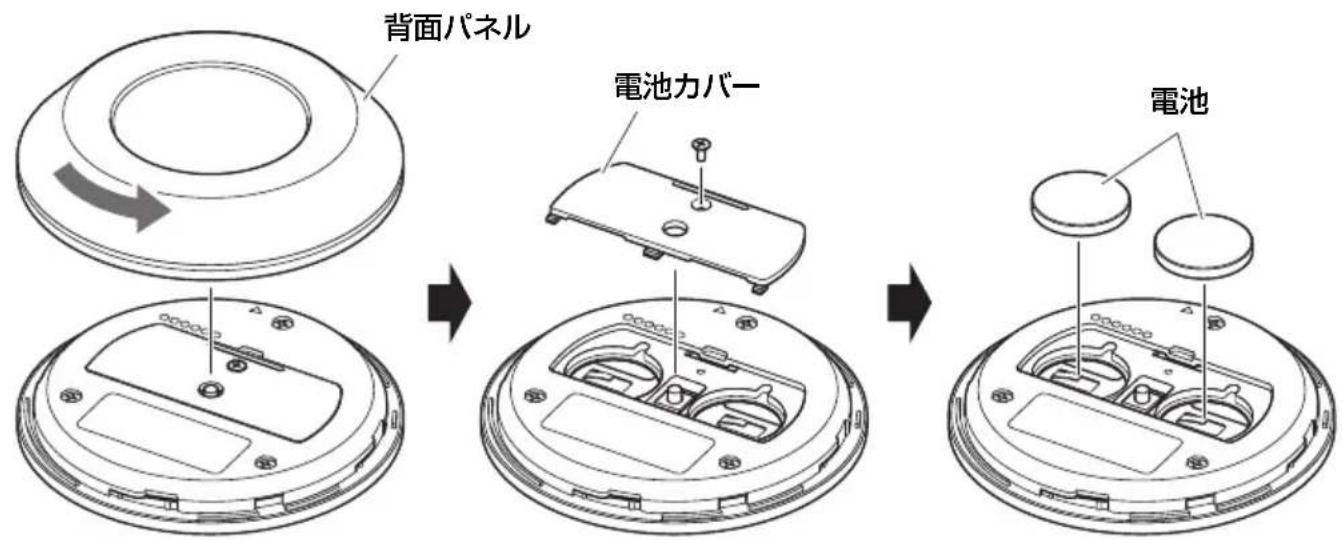

リモコンに電池を入れる / 交換する リモコン背面パネルと電池カバーを外し、電池（CR2032、2 個）を入れます。 AC アダプター

CS-800 クイックガイド リモコンと本体のペアリング リモコンから操作できるようにするため、以下の手順で本体とペアリングしてください。

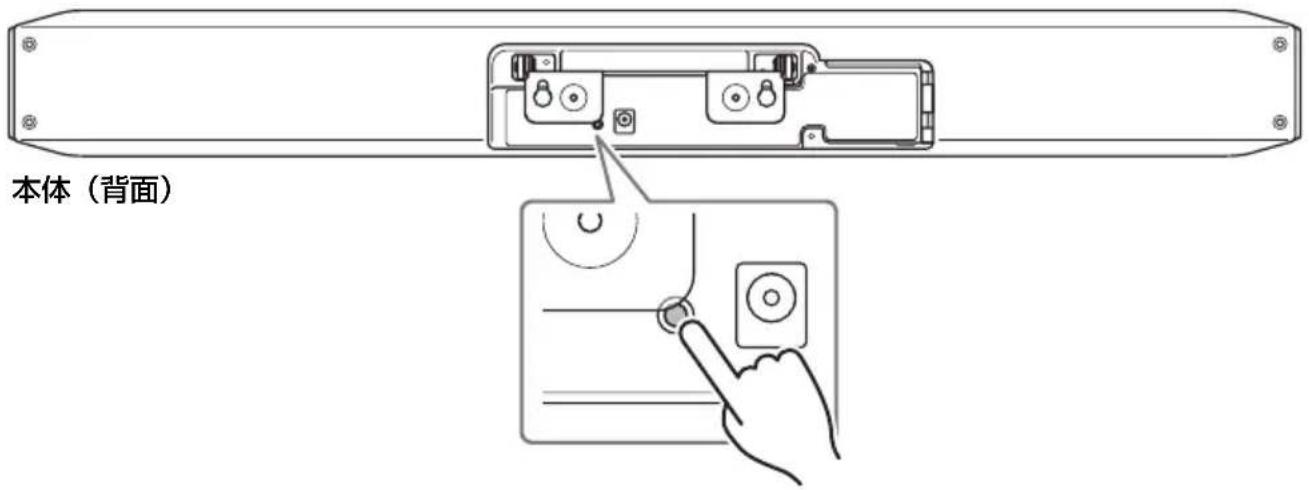

1. 本体の背面の [FUNCTION] ボタンを長押し（２秒以上）する

本体の前面のステータスインジケーターが青色で点滅します。

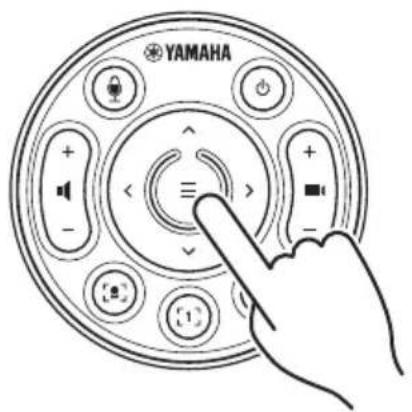

2. リモコンのメニューボタンを長押し（2 秒以上）する

本体の前面のステータスインジケーターが青色に３秒間点灯したら、ペアリング完了

本体（背面）213 CS-800 クイックガイド

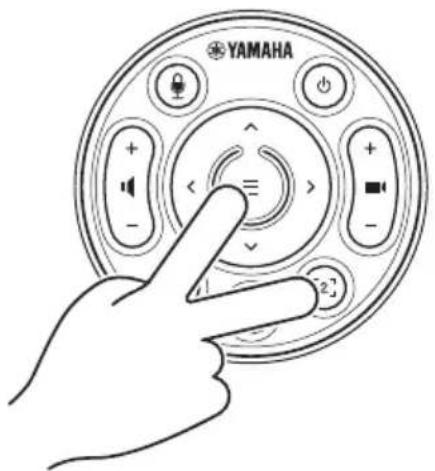

持ち込み PC/ スマートデバイス使用時には、HDMI 機能 /DisplayLink 機能 /Bluetooth を有効にする必要があります。 リモコンのメニューボタンとカメラプリセット 2 ボタンを長押し（３秒以上）

本体の前面のステータスインジケーターが、橙色に 0.5 秒間隔で 5 回点滅したら設定完

持ち込み PC を使用する場合（209 ページ）、接続するコンピューターによっては、 DisplayLink ドライバーのインストールが必要な場合があります。 最新のドライバーは、displaylink.com/downloads からダウンロードしてください。 お使いのコンピューターで、既定のオーディオ再生・録音デバイスとして「Yamaha

800」を選択してください。また、お使いのユニファイドコミュニケーションアプリ ケーションで、ビデオデバイス／オーディオデバイスとして CS

持ち込みPC/スマートデバイス使用時に必要な

ドライバーをインストールする コンピューターでデバイスを選択する214 CS-800 クイックガイドOSD（On-ScreenDisplay）メニューは、本体の設定画面をテレビに表示する機能です。リモコンから操作できます。

• 本機能は、テレビと CS 800 が HDMI ケーブルで接続された環境で使用できます。テレビとコンピューターが HDMI ケーブルで接続された環境では使用できません。• 本機能を使用するには、「持ち込み PC/ スマートデバイス使用時に必要な設定をする」（213 ページ）を先に行ってください。 設定メニューの操作方法

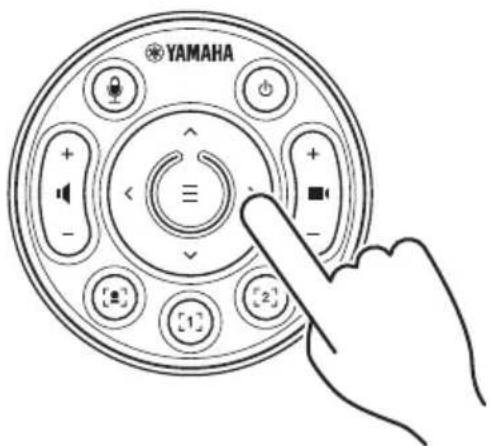

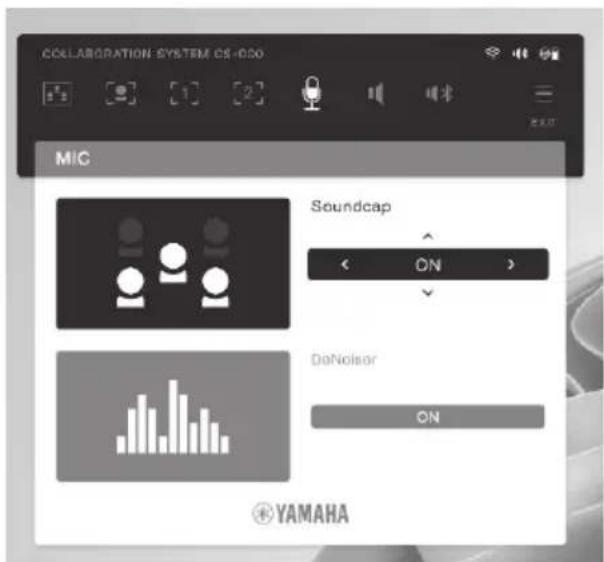

2. リモコンのパン / チルトボタンで操作する

テレビ画面上で本体を設定する（OSDメニュー）215 CS-800 クイックガイド

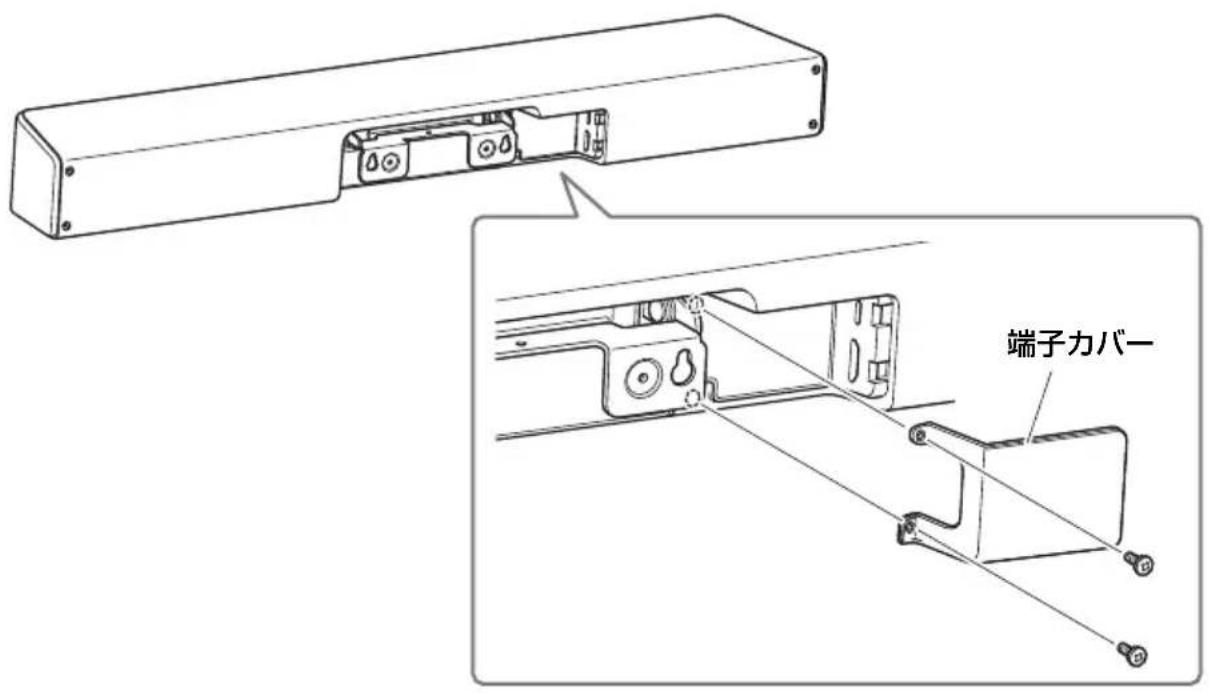

端子カバーを同梱のネジで本体に取り付けます。 同梱品のテーブルスタンドを本体に取り付けます。

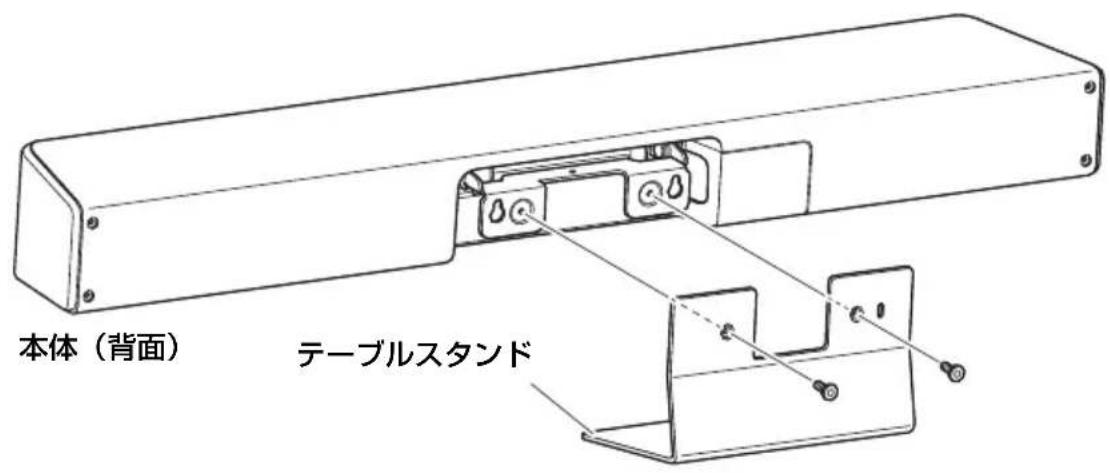

1. テーブルスタンドを同梱のネジで本体に取り付ける

テーブルスタンド本体（背面）216 CS-800 クイックガイド

• マウントブラケットの取り付けは、必ずお買い上げの販売店または専門の施工業者に依頼してください。• 設置後、CS 800 がしっかりと固定されていることを確認してください。また、落下や転倒の可能性がないか定期的に点検してください。誤った設置により起きた事故について、責任を負いかねますのでご了承ください。• 設置後、CS 800 にもたれかかったり、上から強い力をかけたりしないでください。落下による、けがや破損の原因になります。 同梱品のウォールマウントブラケットを使用して、壁に本体を取り付けることができま

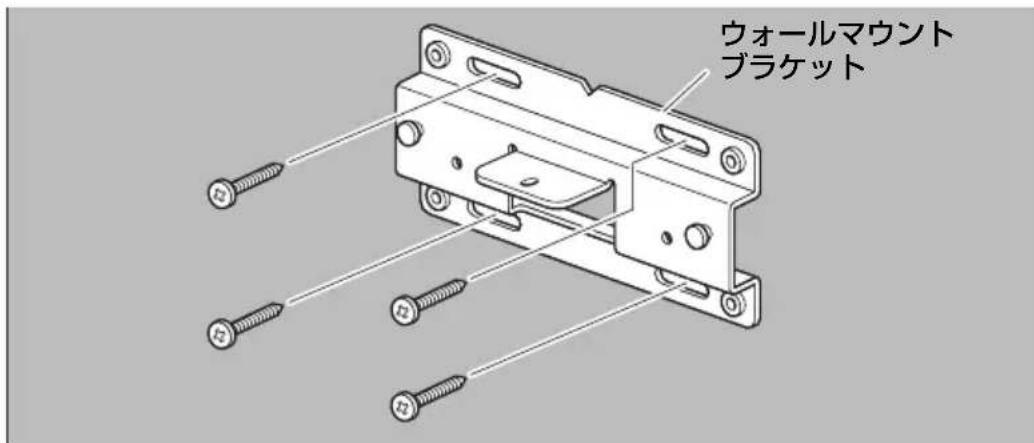

1. ウォールマウントブラケットを壁に取り付ける

• 壁に固定するネジは同梱品に含まれません。十分な強度を確保できるネジをご用意ください。• ネジや取り付けについては、必ずお買い上げの販売店または専門の施工業者にお問い合わせください。 ウォールマウントブラケットマウントブラケットの取り付け

3. ウォールマウントブラケットの下側から、同梱のネジで本体を固定する

スクリーンマウントブラケット（VESA）の取り付け 別売品のスクリーンマウントブラケット BRK-TV1 を使用してテレビに本体を取り付けま す。下記は、テレビのネジ穴をテレビスタンドと一緒に使用する場合の例です。

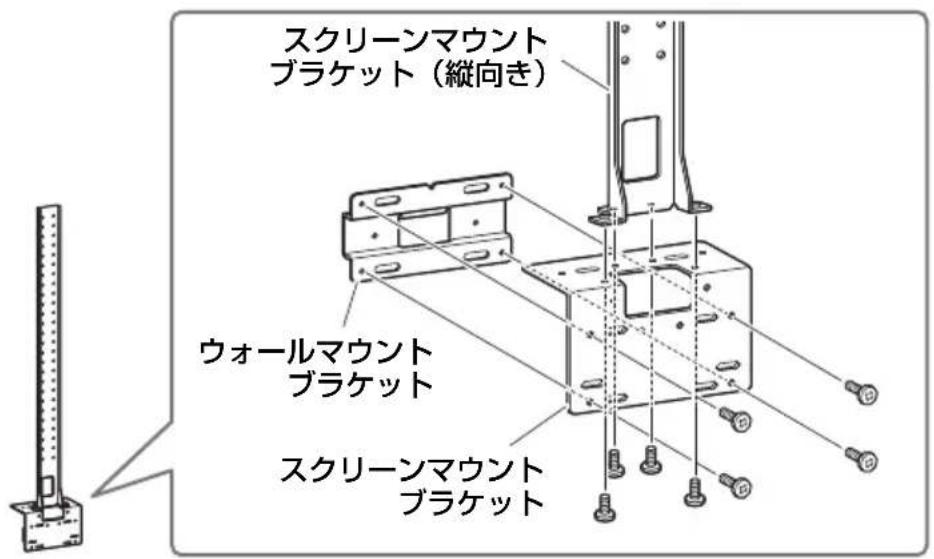

1. スクリーンマウントブラケット（縦向き）とスクリーンマウントブラケット

（ウォールマウントブラケット取り付け部品）、ウォールマウントブラケット を同梱のネジで取り付ける スクリーンマウントブラケット（縦向き）ウォールマウントブラケットスクリーンマウントブラケットマウントブラケットの取り付け

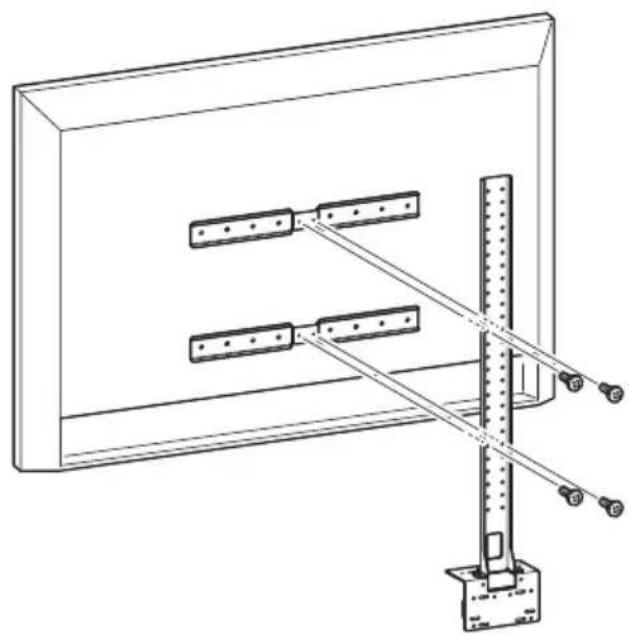

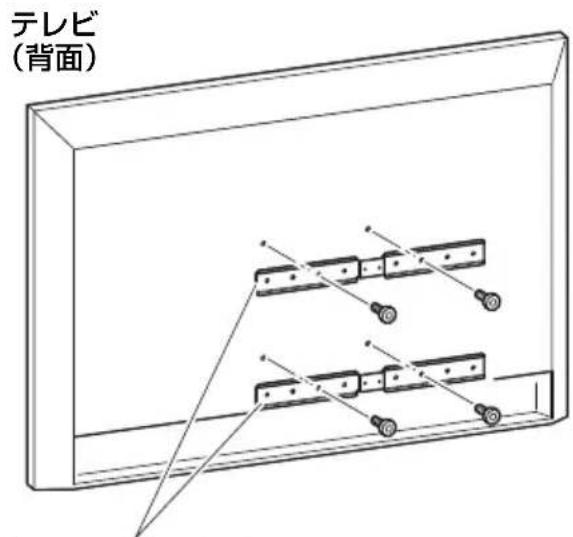

2. スクリーンマウントブラケット（横向き）２本を、同梱のネジでテレビに取

テレビに合わせて取り付け位置を調整してください。 スクリーンマウントブラケット（横向き）

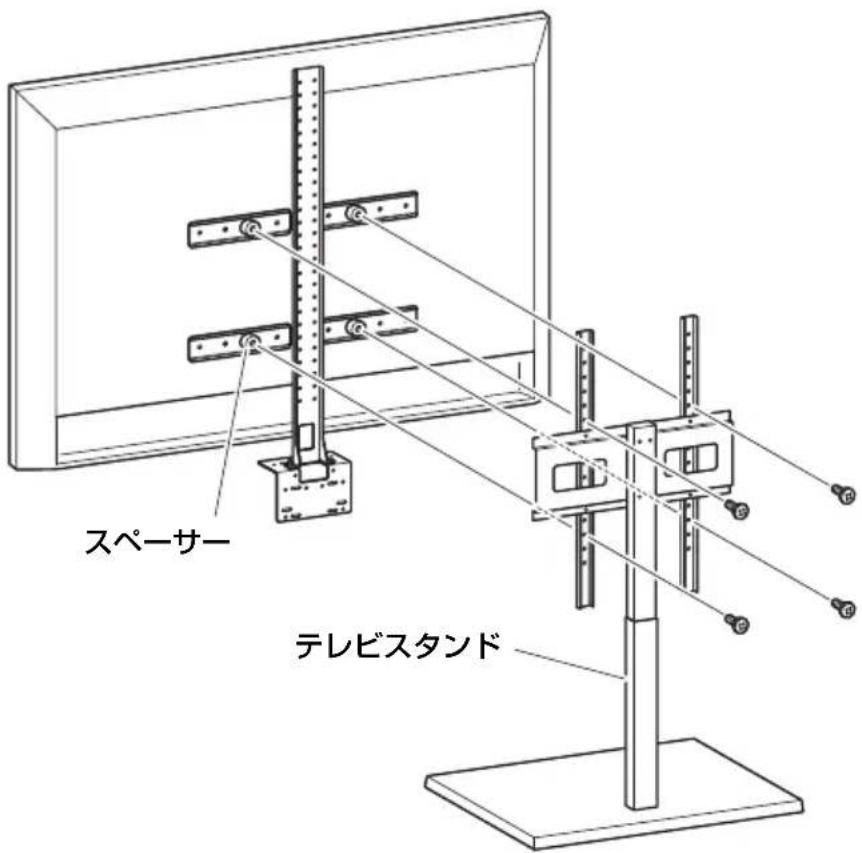

テレビスタンドの形状によっては、別売品のスクリーンマウントブラケット BRK- TV1 に同梱されているスペーサーも一緒に重ねて締めてください。 スペーサーテレビスタンドマウントブラケットの取り付け

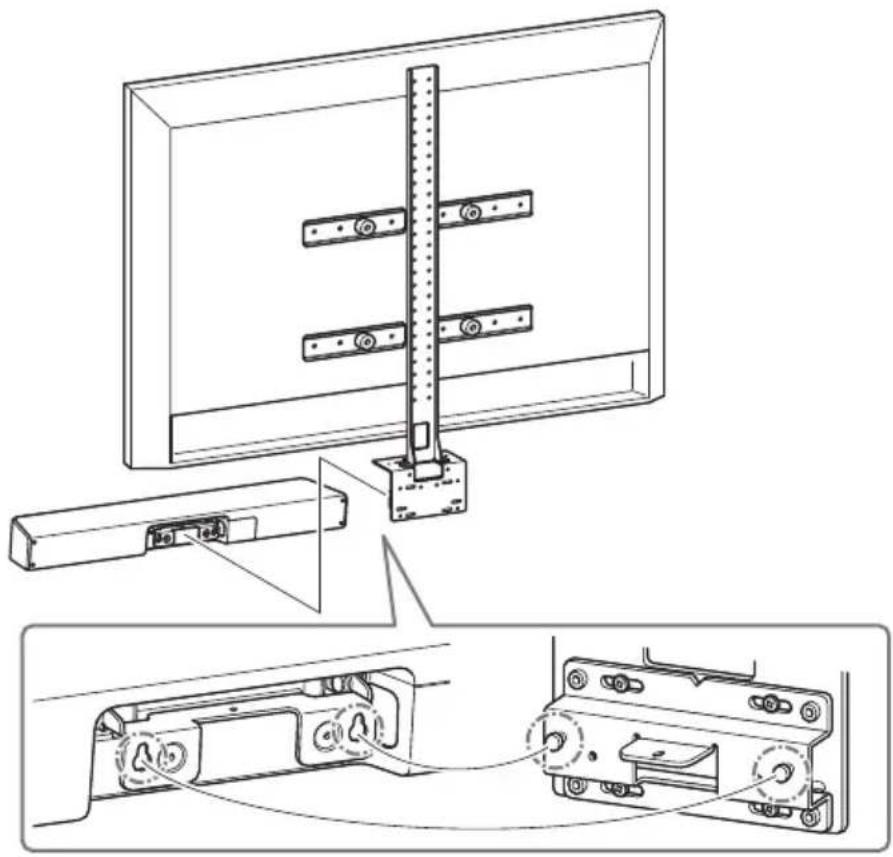

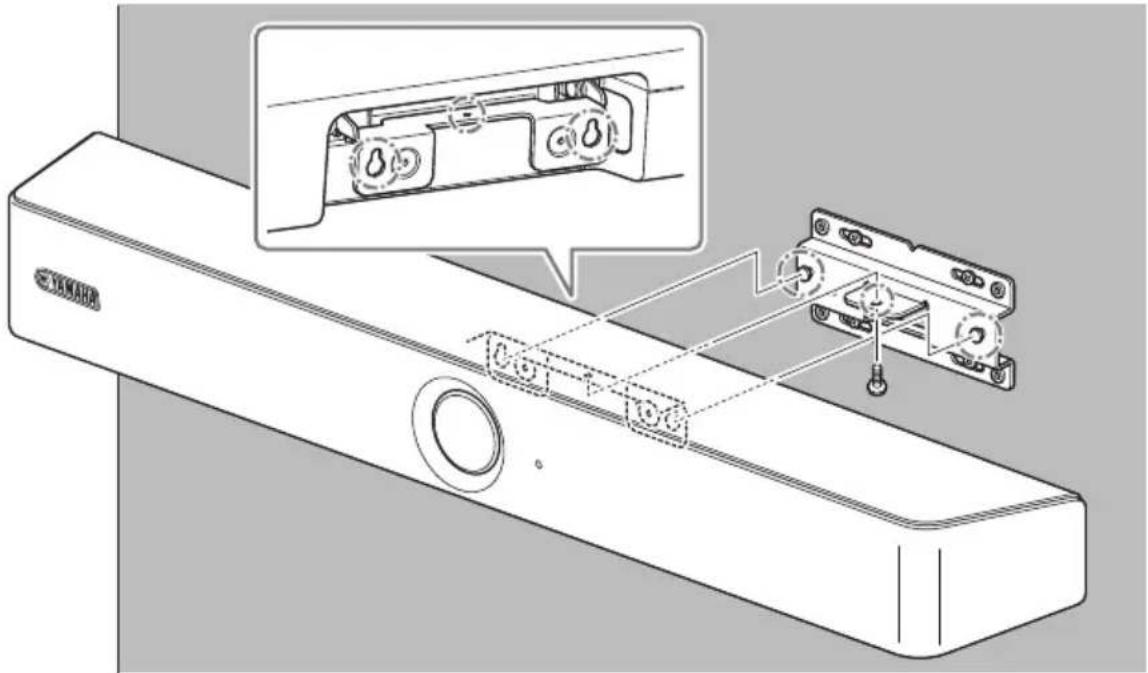

5. 1 のウォールマウントブラケットに本体をひっかける

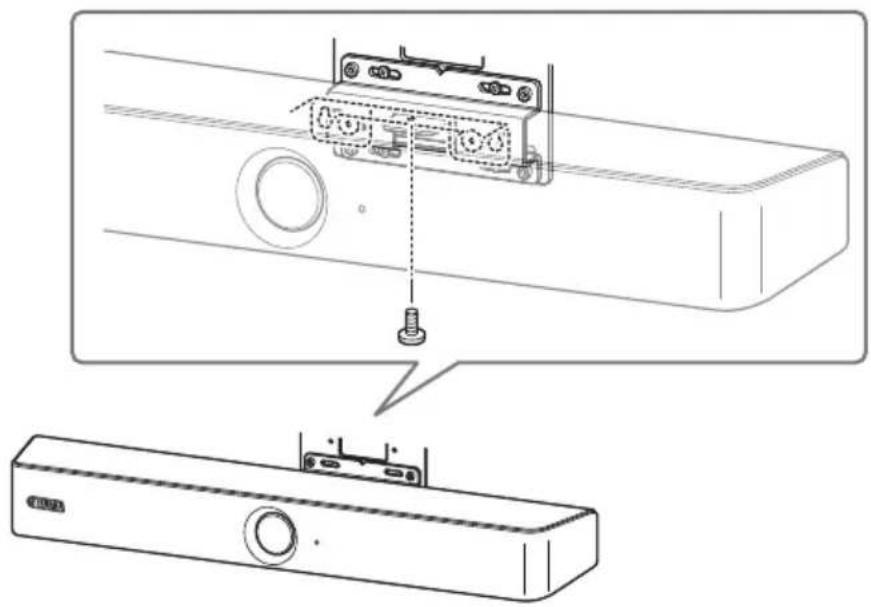

6. 本体の下側から同梱のネジで固定する221

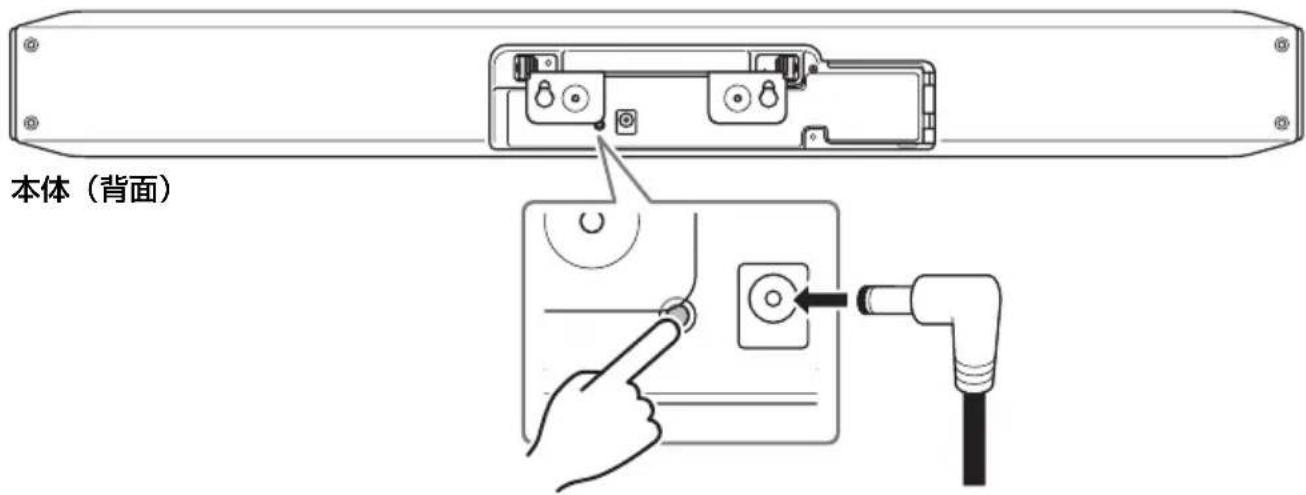

本体を工場出荷の状態に戻すには、[FUNCTION] ボタンを押したまま、電源ケーブルを 接続して本体を起動します。電源ケーブル接続後も、[FUNCTION] ボタンを５秒以上押 したままにします。本体正面のステータスインジケーターが、橙色の点滅から白色の点灯 に変わると工場出荷時の状態に戻ります。 工場出荷時の状態に戻す（ファクトリーリセット）

寸法 W620 mm×D90 mm×H70 mm 質量 1.7 kg

DC20V/2.1A、CW2002100 （100V 〜 240V、50Hz/60Hz） 最大消費電力 42 W

動作 0℃〜40℃ 保管 ‒20 ℃〜 60 ℃

動作 20% 〜 85%（結露しないこと） 保管 20% 〜 85%（結露しないこと）

800 本体、はじめにお読みください、セーフティーガイド、

クイックガイド（本書）、保証書、USB2.0 ケーブル（C‒A タイプ）、

HDMI ケーブル、レンズキャップ、端子カバー、リモコン、コイン電池 （CR2032、2 個）、AC アダプター（CW2002100、電源コード含 む）、テーブルスタンド、ウォールマウントブラケット、取り付けネジ、

スクリーンマウントブラケット（VESA マウントアクセサリー） BRK
