CS700 - ビデオ会議システム YAMAHA - 無料のユーザーマニュアル

製品タイプ	ビデオ会議システム
ブランド	YAMAHA
モデル	CS700
寸法（高さ x 幅 x 奥行き）	98.75 x 861.7 x 68.5 mm
重量（ブラケット含む）	3.3 kg
電源	100-240V AC, 50/60Hz, 1A
最大消費電力	36W
ネットワーク待機電力	1.6W
待機時間	20分（調整可能）
動作温度	0～35°C
保管温度	-30～55°C
動作/保管湿度	20%～85%（結露なきこと）
カメラ	HD CMOSセンサー、1080p 30fps（USB 3.0）または640x360（USB 2.0）、対角視野角120°
オーディオ：スピーカー	4基（2ツイーター、2ミッドレンジ）
オーディオ：マイク	4つの指向性ダイナミックマイク（音声アクティビティ検出付き）、カバレッジ120°、最大3.6m
オーディオ：処理	フルデュプレックス、超広帯域音響エコーキャンセレーション（AEC）
インターフェース	USB 3.0/3.1（オーディオ、ビデオ、HID）、Ethernet RJ45 10/100M、Bluetooth 2.1+EDR、補助音声入力3.5mmステレオ
Bluetooth	プロファイルHFP（1.6）およびA2DP、通信距離10m、コーデックSBC、mSBC、CVSD
SIP機能（-SPモデル）	通話管理（発信、応答、転送、保留など）、SIP/USB/Bluetoothリレー、コーデックG.711/G.722/G.726/G.729
セキュリティ	SRTP/SRTCP、RFC 1889、IETF SIP、SSH、パスワード保護された設定ファイル
安全規格	IEC 60065、IEC 60950、IEC 62368
保証	1年間（EU圏外）、2年間（EU圏内） - 工場返送
メンテナンスとクリーニング	カメラレンズと表面は柔らかい乾いた布で拭いてください。液体は避けてください。マイクを塞がないでください。
交換部品と修理	部品や修理についてはYAMAHAのアフターサービスに連絡してください。

よくある質問 - CS700 YAMAHA

CS700の壁掛けブラケットを取り付ける方法は？

適切なネジ4本でブラケットを壁に取り付け、各ペア間の間隔を少なくとも95mmにしてください。深さを調整するにはスペーサー（0～2枚）を使用します。最大取り付け高さは床から2mです。振動を防ぐため、ブラケットをしっかりと固定してください。

CS700をパソコンに接続する方法は？

付属のUSBケーブルをパソコンのUSB 3.0（または2.0）ポートに接続します。次に、システム設定でデフォルトのオーディオデバイスとして「Yamaha AudioVideo Device」を選択します。ビデオ会議アプリケーションで、ビデオソースとしてCS700を選択してください。

CS700のマイクが声を拾わない場合の対処法は？

マイクがミュートされていないことを確認してください（インジケーターが消灯している必要があります）。カバレッジ120°の範囲内で、3.6m以内にいることを確認してください。また、ビデオ会議アプリケーションがCS700をオーディオデバイスとして使用していることを確認してください。

リモート管理のためにCS700のIPアドレスを確認する方法は？

中央の2つのボタン（音量アップとBluetooth）を同時に5秒間押します。デバイスが音声でIPアドレスを読み上げます。デフォルトではDHCPを使用します。

CS700をスマートフォンとBluetoothで使用できますか？

はい、CS700はBluetoothプロファイルHFP（ハンズフリー）とA2DP（ステレオオーディオ）に対応しています。スマートフォンのBluetooth設定からペアリングしてください。最大通信距離は10mです。

CS700のカメラを無効にする方法は？

ビデオ会議アプリケーションでビデオを無効にできます。CS700にはデジタルカメラシャッターがあります。物理的なシャッターが必要な場合は、取り外し可能なシャッターを使用できます。カメラのインジケーターは動作状態を示します。

CS700が電源オンにならない場合の確認事項は？

電源アダプターが正常なコンセント（100-240V）に差し込まれていること、および電源ケーブルがCS700に正しく接続されていることを確認してください。また、電源コードが破損していないか確認してください。

CS700の保証期間は？

保証期間は、EU圏外では1年間（工場返送）、EU圏内では2年間（工場返送）です。詳細はYamaha Unified Communicationsのウェブサイトをご覧ください。

CS700のお手入れ方法は？

表面とカメラレンズは柔らかい乾いた布で拭いてください。化学薬品、水、その他液体は避けてください。マイクやスピーカーを塞がないでください。

CS700を画面の上または下に取り付けられますか？

はい、壁掛けブラケットを使用すると画面の上または下に設置できます。画面とブラケットの間に十分な隙間（デバイスを挿入するために少なくとも95mm）があることを確認してください。必要に応じてスペーサーを使用して深さを調整してください。

使用説明書 CS700 YAMAHA

ビデオ会議システム / 视频电话会议终端

Quick Start Guide

常にファームウェアを最新バージョンに更新してください。

製品の使用方法の詳細については、ユーザーズマニュアルを参照してください。

以下のWeb サイトから最新情報をダウンロードできます。

マニュアル

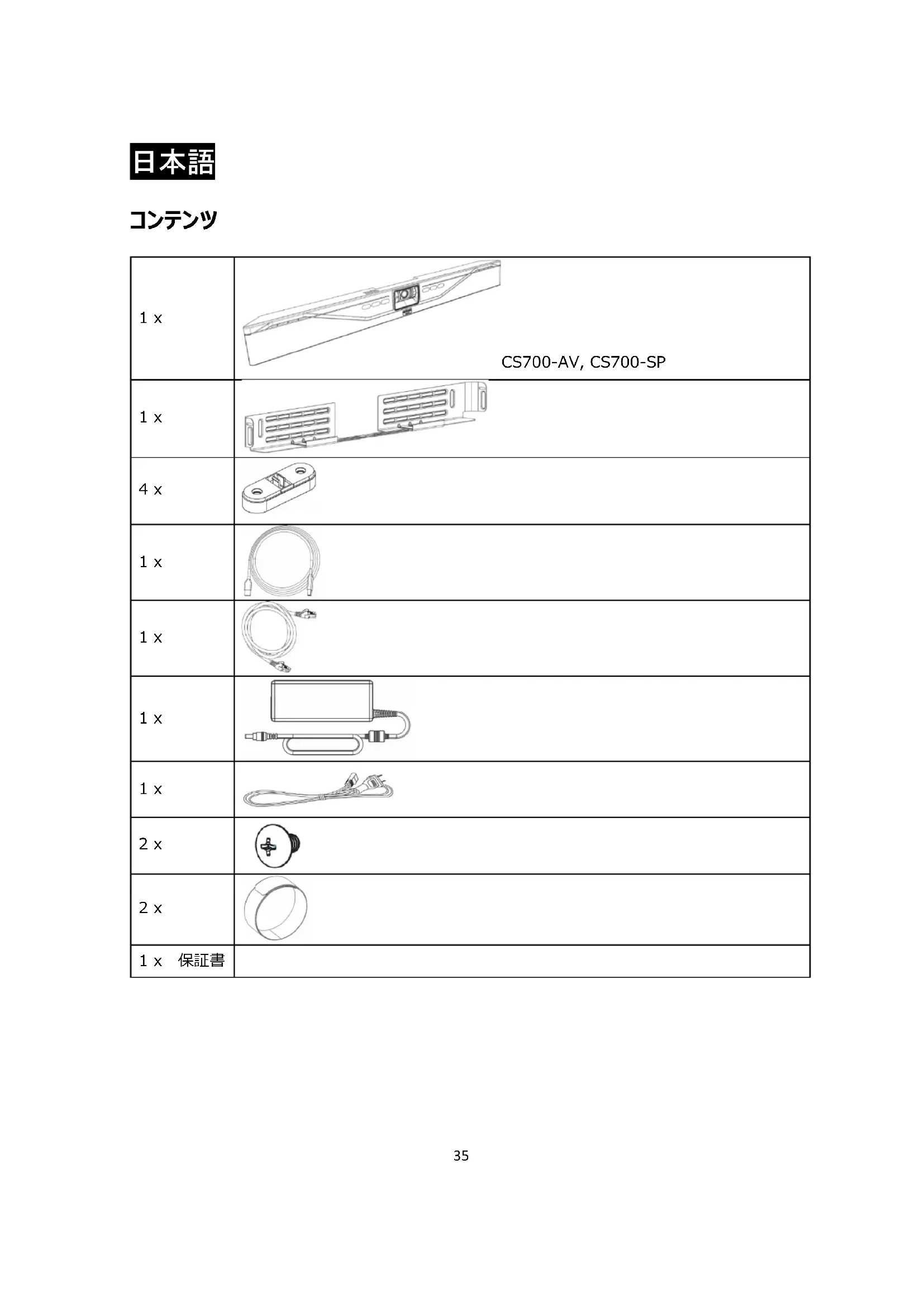

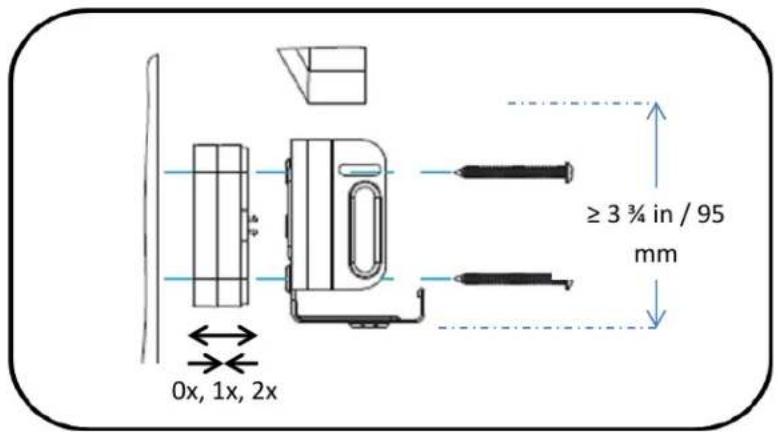

適切なネジ 4 本を使用して、ブラケットを壁に取り付けます。左側のネジ 2 本と右側のネジ 2 本の間隔はできる限り空けてください。ブラケットは、振動が発生しないように壁面またはスペーサーにしっかり固定します。ディスプレイの下に取り付ける場合は、CS-700 本体が収まるよう十分なスペースを確保してください。取付時、壁からの距離は両サイドに取り付けるスペーサーの数（0～2 個）で調節できます。最大取り付け高さは地面から 2m 。必ず 4 本のネジを使用してください。

2. CS-700 本体をブラケットの上に置く

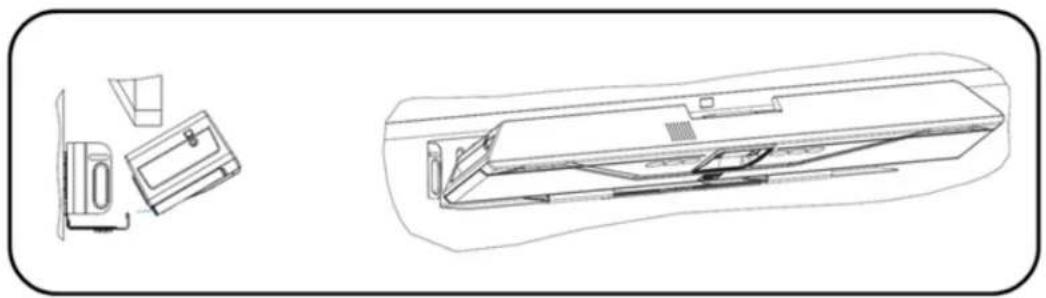

ブラケット前面の2本のフックとCS-700下部の穴の位置が一致するようにCS-700を配置します。CS-700がフックにしっかりかかっていることを確認してください。

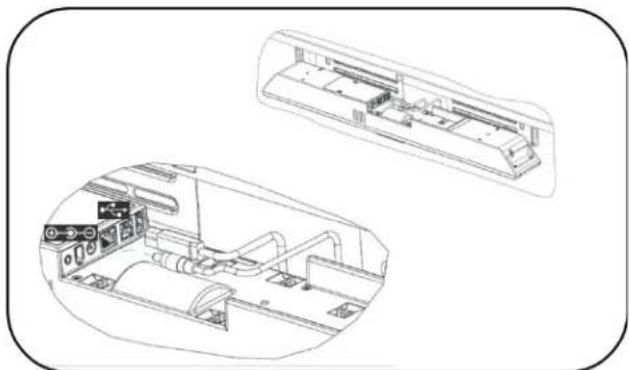

ブラケットのフックの上に CS-700 を正しく置いたら、電源ケーブルと USB ケーブルを CS-700 に接続します（下図を参照）。CS-700 を Web ブラウザで管理する場合は、該当するコネクターにネットワークケーブルも接続します。 ケーブルは付属の結束バンドで CS-700 本体に固定してください。

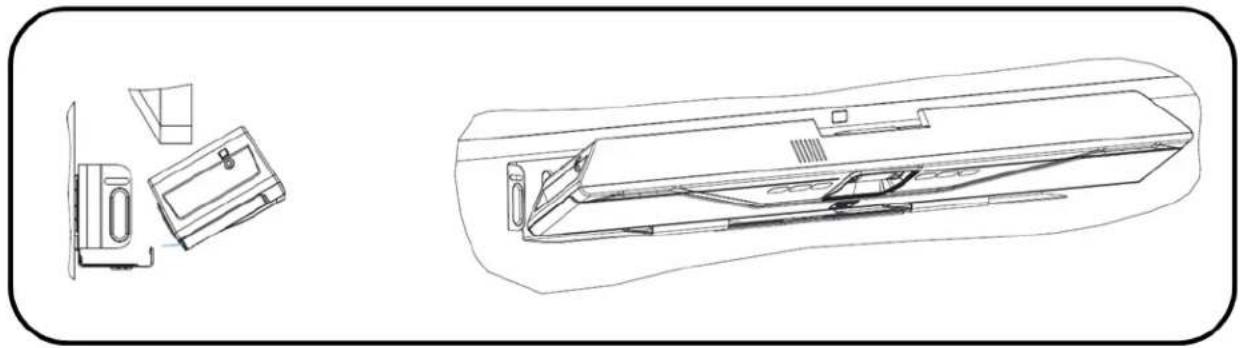

すべてのケーブルを正しく接続して固定できたら、ブラケットの上で CS-700 を後方に倒し、ブラケットと密着させます。

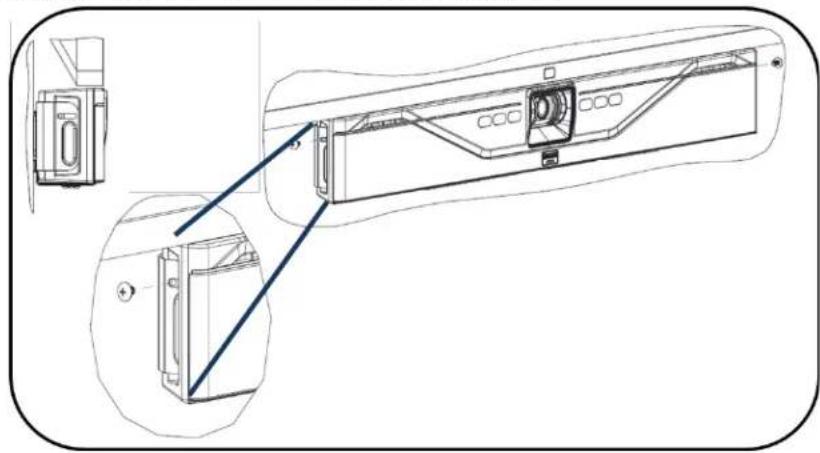

付属の小ネジで CS-700 本体をブラケットに固定します。

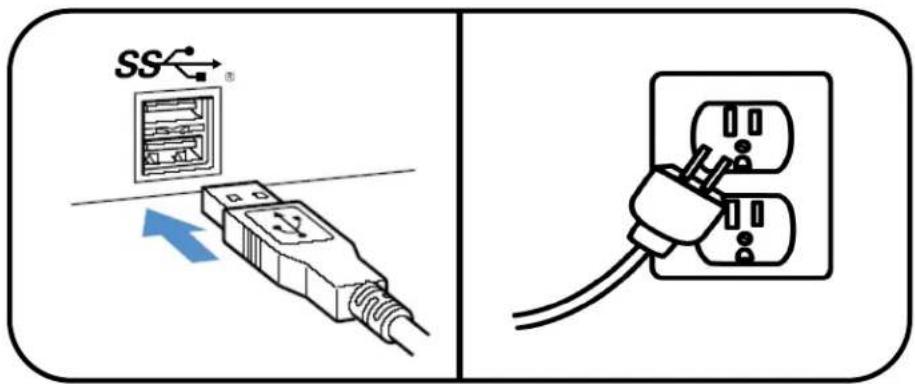

電源コードの一端を本体の電源部に接続し、もう一端をコンセントに差し込みます。

PC の USB 3.0（USB Super Speed） コネクターに USB ケーブルを接続します。

日本語

7. デバイスを選択する

ご使用の OS で、既定のオーディオ再生・録音デバイスとして「Yamaha AudioVideo Device」を選択します。

ご使用のユニファイドコミュニケーションアプリケーションで、ビデオデバイスとして CS-700 を選択します。

8. IP インターフェースを通して管理する

CS-700 本体は、IP 接続が確立されると DHCP 経由でアドレスを受け取るように設定されています。

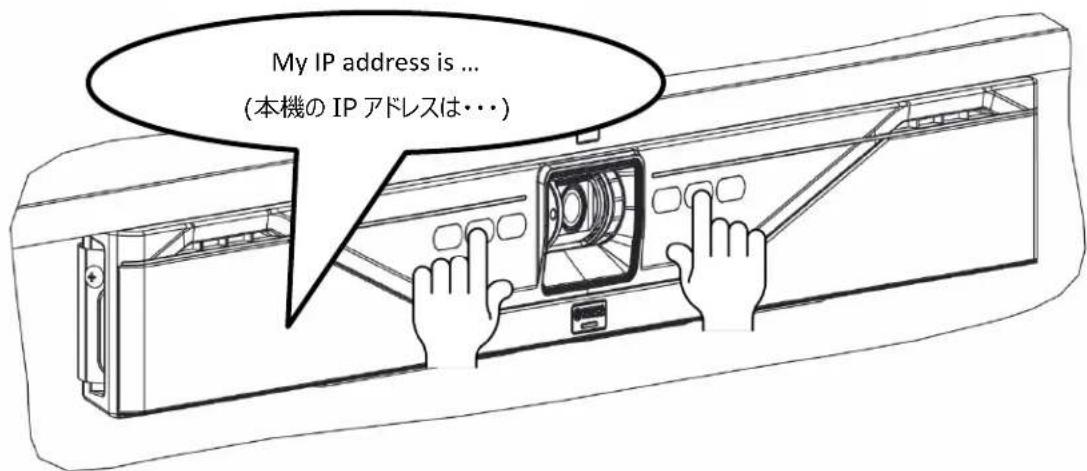

中央のボタン（音量アップと Bluetooth）を 2 つ同時に 5 秒間押すと、本体に割り当てられた IP アドレスが音声で通知されます。

詳細については、下記の Web サイトからドキュメント一式をダウンロードしてください。

本製のサポート規定は下記のWebサイトに掲載されています。

本製品に関するご質問やお問い合わせは、下記へご連絡ください。

■ 音声コミュニケーション機器お客様ご相談センター

TEL: [phone] FAX: [phone]

ご相談受付時間 9:00～12:00 13:00～17:00

(土・日・祝日、弊社定休日、年末年始は休業とさせていただきます)

■ お問い合わせページ

お買い上げ年月日、販売店などが確認できるレシートなどと一緒に保管してください。万一紛失なさいますと、保証期間中であっても有料となります。

■ 保証期間

保証書をご覧ください。

■ 保証期間中の修理

保証期間中に万一故障した場合には、ご購入の販売店までご連絡のうえ、製品をご送付ください。その場合必ず保証書と、お買い上げ年月日、販売店などが確認できるレシートなども一緒に同封してください。

■ 保証期間後の修理

保証期間終了後の修理は有料となりますが、引き続き責任をもって対応させていただきます。ご購入の販売店または本書に記載されているサポート窓口までご連絡ください。ただし、修理対応期間は生産終了後5年間です。

主な仕様

電源アダプタ
モデル番号	ADP-38DR A
Bluetooth 仕様
Bluetooth バージョン	2.1 + EDR
対応プロファイル	HFP (1.6), A2DP
対応コーデック	SBC, mSBC, CVSD
無線出力	Class 2
最大通信距離	10 m
無線周波数(動作周波数)	2,402 MHz ~ 2,480 MHz
最大出力電力(EIRP)	4.0 dBm (2.5 mW)
オーディオ
スピーカーバー	スピーカーエレメント4個、左側にツイーター、右側にミッドウーファー搭載
スピーカー周波数応答	160~20,000Hz
最大 SPL	90dB (1m)
マイク	4個、Human Voice Activity Detection 機能搭載ダイナミックビームフォーミングアレイ
マイク収音範囲	120°の音声を収音、最適距離 3.60m以内
マイク周波数応答	160~16,000Hz
双方向音声通信	可
エコーキャンセル	超広帯域適応型 AEC
LED 表示	コール動作、マイクのミュート/ミュート解除
ビデオ
カメラセンサー	高解像度 CMOS
解像度	1080p、30fps (USB 3.0/3.1の場合)640×360、30fps (USB 2.0の場合)
プライバシーカバー	デジタルプライバシー制御
LED 表示	カメラ動作、ビデオストリームのミュート/ミュート解除
UVC 対応	UVC 1.5
画角	対角 120°
インターフェース
マウントコネクター	壁面取付用ブラケット(ディスプレイの上または下に取付可)
USB ホストポート	ストレインリリーフ付 USBオーディオ、ビデオ、HID、グラフィック表示を USB 2.0 および 3.0/3.1 上でサポート
イーサネット	RJ-45、10M/100M
Bluetooth®	可。HFP および A2DP に対応
AUX オーディオ入力	3.5mm ステレオ
SIP(-SP モデルのみ)
コール処理 発信、応答、保留、保留解除	転送(ブラインドおよび監視)、フォワーディング、着信拒否、リダイヤル、コールタイマー、発信者 ID短縮ダイヤル、不在着信通知、ボイスメール通知(コールマネージャの構成)
コールブリッジ	ブリッジする SIP および USB のコールをサポート結合、分割、保留、保留解除、2+1+1回線:最大で SIP コール 2、USB コール 1、Bluetooth®コール 1 およびユーザー
コーデック	G.711(A-law およびμ-law)、G.722、G.726、G.729

日本語

DTMF 対応	RTP イベント、SIP インバンド、SIP 情報パッケージ
セキュリティ	SRTP/SRTCP 対応(RFC 1889)、IETF SIP 対応(RFC 3261 および関連 RFC)、SSIP、構成ファイル群のパスワード保護、ログインのパスワード保護
ネットワークとプロビジョニング	DHCP または静的 IP、サーバーベースの集中型プロビジョニング、各ユニット構成用 Web ポータル
適合規格
安全	IEC60065、IEC60950、IEC62368
EMC CISPR13/CISPR22/CISPR32/	FCC/J55013/ETSI EN 300 328/ETSI EN 302291-2/ETSI EN 300 330-2、EN55024/CISPR24 または 35 および ETSI EN 301489-1
環境	RoHS、Reach、WEEE
保証
EU を除く全地域	メーカー保証 1 年
EU	メーカー保証 2 年
寸法、質量、電源、動作温度
高さ	98.75mm
奥行き	68.5mm
幅	861.7mm
質量(ブラケットを含む)	3.3kg
入力電圧(電源)	AC100~240V
入力電流(電源)	1A
入力周波数(電源)	50~60Hz
入力電圧(CS-700)	15V
入力電流(CS-700)	2.4A
最大消費電力	36 W
消費電力(ネットワークスタンバイ)	1.6 W
待機時間	20 分(ユーザー選択可能)
電源コード長	3m(各地域の電源コード要件に適した SKU を発注してください。)
動作温度	0~35°C
保管温度	-30~55°C
動作/保管相対湿度	20~85%(結露しないこと)

日付コード

CS-700 ラベル上の日付コードは、製品の製造時期を表しています。先頭桁は年を表します。

先頭桁	曆年
7	2017
8	2018
9	2019
0	2020
1	2021

2 桁目と 3 桁目はその年における週番号を表します。範囲は年第 1 週の 01 から 52（または 53）までです。
