CS700 - система видеоконференции YAMAHA - Бесплатное руководство пользователя
Найдите руководство к устройству бесплатно CS700 YAMAHA в формате PDF.
| Тип продукта | Система видеоконференцсвязи |
| Бренд | YAMAHA |
| Модель | CS700 |
| Размеры (В x Ш x Г) | 98,75 x 861,7 x 68,5 мм |
| Вес (с креплением) | 3,3 кг |
| Питание от сети | 100-240 В AC, 50/60 Гц, 1 А |
| Максимальная потребляемая мощность | 36 Вт |
| Потребление в режиме ожидания сети | 1,6 Вт |
| Время ожидания | 20 минут (регулируется) |
| Рабочая температура | 0 до 35 °C |
| Температура хранения | -30 до 55 °C |
| Влажность при работе/хранении | 20 % до 85 % (без конденсации) |
| Камера | Датчик CMOS HD, разрешение 1080p при 30 к/с (USB 3.0) или 640x360 (USB 2.0), угол обзора 120° по диагонали |
| Аудио: динамики | 4 элемента: 2 твитера и 2 среднечастотных динамика |
| Аудио: микрофоны | 4 направленных динамических микрофона с детекцией голосовой активности, охват 120° до 3,60 м |
| Аудио: обработка | Полный дуплекс, акустическое эхоподавление (AEC) сверхширокого диапазона |
| Интерфейсы | USB 3.0/3.1 (аудио, видео, HID), Ethernet RJ45 10/100 М, Bluetooth 2.1+EDR, вспомогательный аудиовход 3,5 мм стерео |
| Bluetooth | Профили HFP (1.6) и A2DP, дальность 10 м, кодеки SBC, mSBC, CVSD |
| Функции SIP (модель -SP) | Управление вызовами (вызов, ответ, перевод, удержание...), ретрансляция SIP/USB/Bluetooth, кодеки G.711/G.722/G.726/G.729 |
| Безопасность | SRTP/SRTCP, RFC 1889, IETF SIP, SSH, конфигурационные файлы, защищенные паролем |
| Стандарты безопасности | IEC 60065, IEC 60950, IEC 62368 |
| Гарантия | 1 год (за пределами ЕС), 2 года (ЕС) - возврат на завод |
| Обслуживание и очистка | Протирайте объектив камеры и поверхность мягкой сухой тканью. Избегайте любых жидкостей. Не закрывайте микрофоны. |
| Запчасти и ремонт | Обратитесь в сервисную службу YAMAHA для получения запчастей и ремонта. |
Часто задаваемые вопросы - CS700 YAMAHA
Вопросы пользователей о CS700 YAMAHA
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего система видеоконференции в формате PDF бесплатно! Найдите своё руководство CS700 - YAMAHA и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. CS700 бренда YAMAHA.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CS700 YAMAHA
Инструкция по началу работы
Всегда обновляйте прошивку до последней версии.
Пожалуйста, обратитесь к руководству пользователя, которое содержит подробную информацию о том, как использовать продукт.
Вы можете загрузить последнюю версию прошивки и руководство пользователя со следующего веб-сайта:

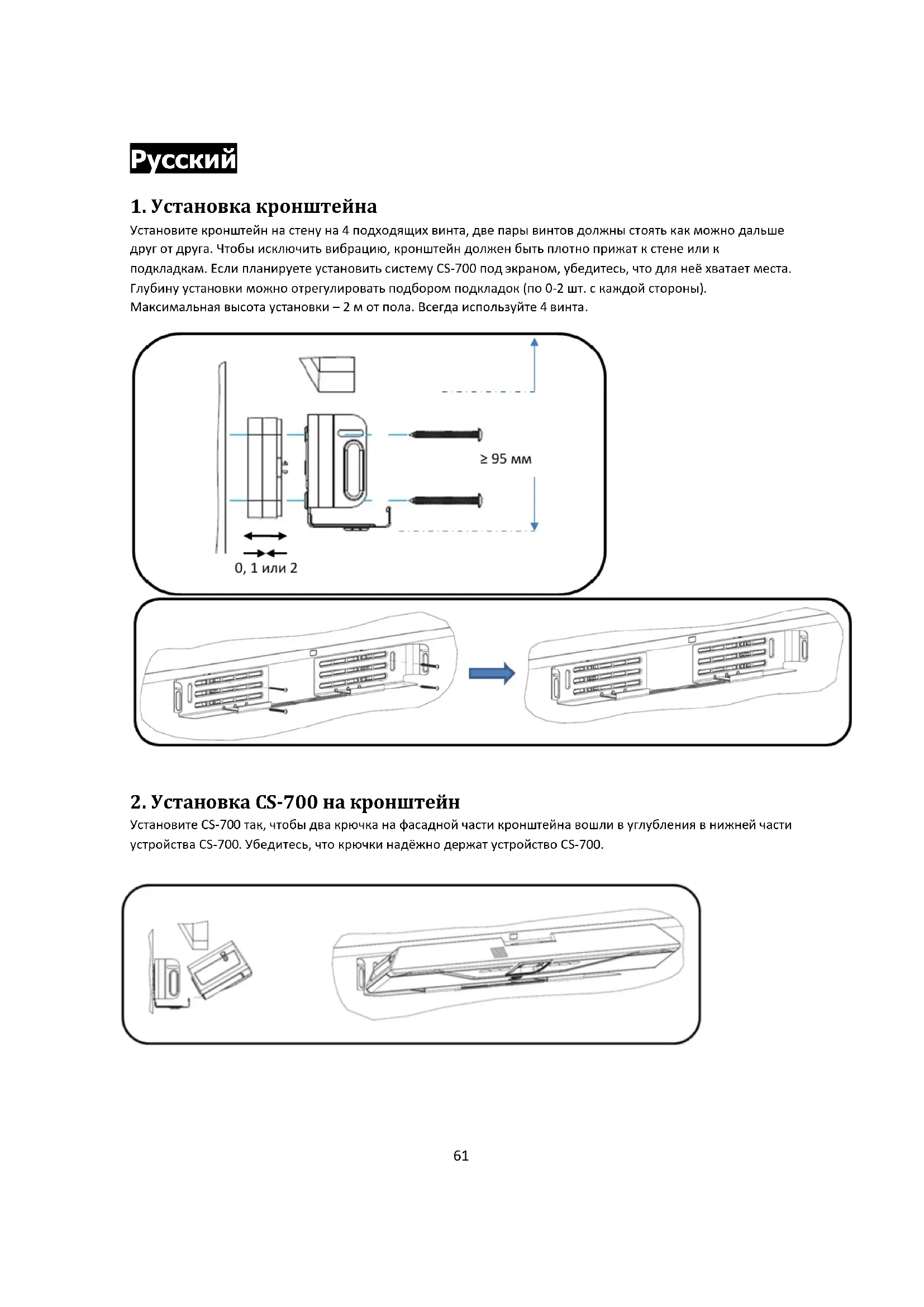

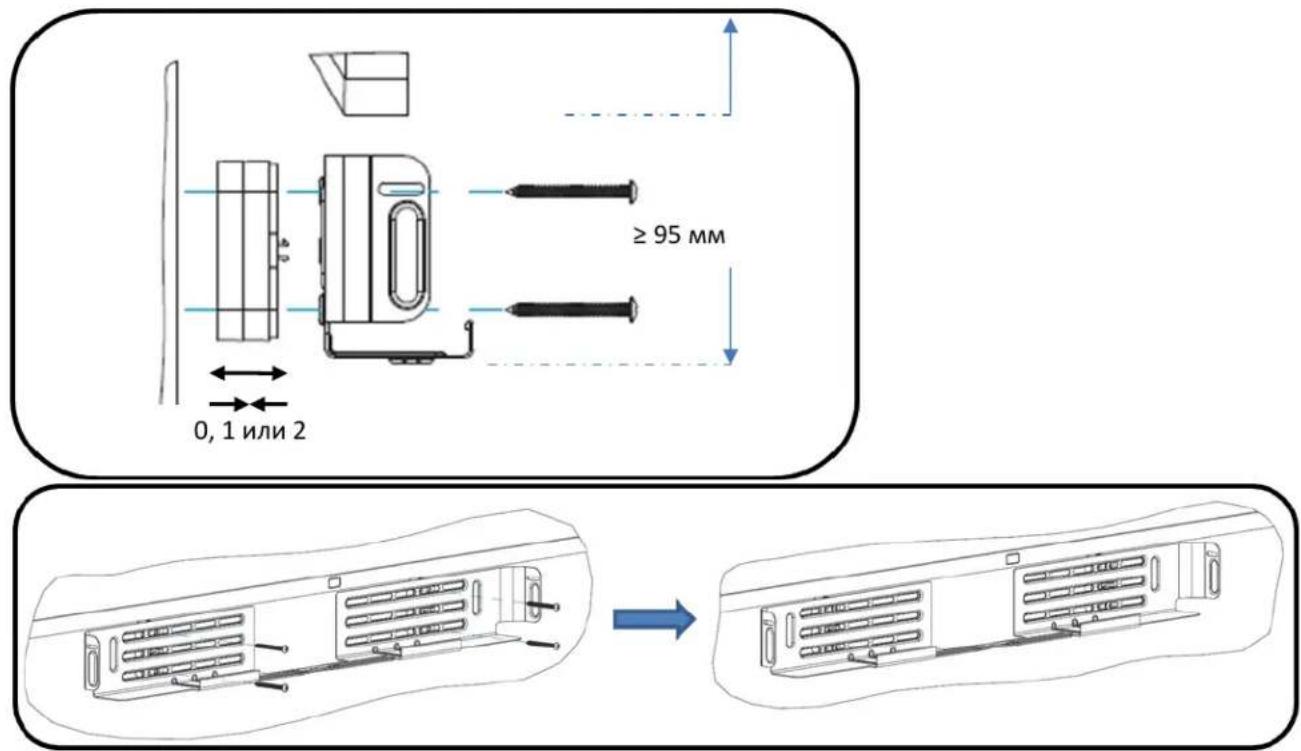

1. Установка кронштейна
Установите кронштейн на стену на 4 подходящих винта, две пары винтов должны стоять как можно дальше друг от друга. Чтобы исключить вибрацию, кронштейн должен быть плотно прижат к стене или к подкладкам. Если планируете установить систему CS-700 под экраном, убедитесь, что для неё хватает места. Глубину установки можно отрегулировать подбором подкладок (по 0-2 шт. с каждой стороны). Максимальная высота установки – 2 м от пола. Всегда используйте 4 винта.

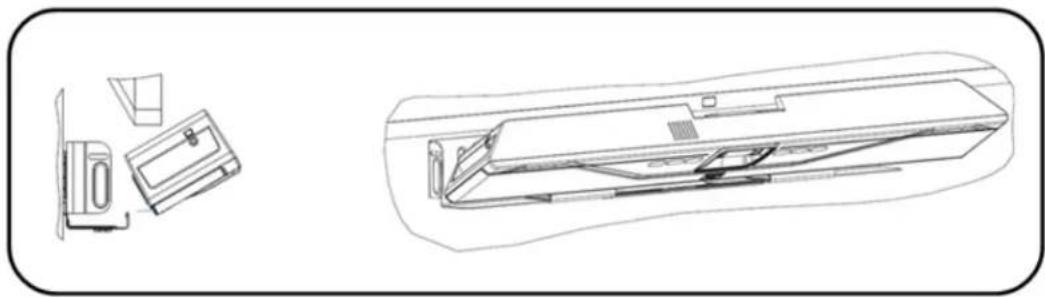

2. Установка CS-700 на кронштейн
Установите CS-700 так, чтобы два крючка на фасадной части кронштейна вошли в углубления в нижней части устройства CS-700. Убедитесь, что крючки надёжно держат устройство CS-700.

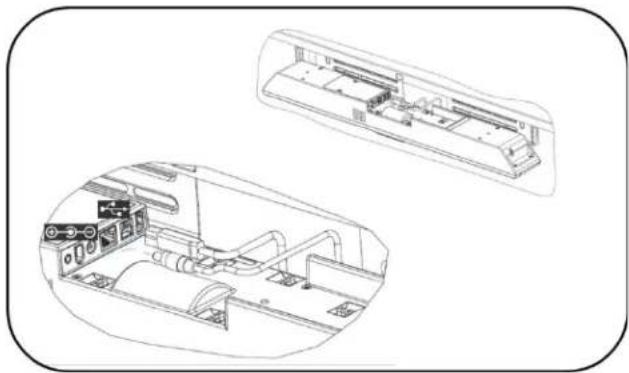

3. Подключение устройства CS-700
Надёжно повесив устройство CS-700 на крючки кронштейна, подключите к устройству CS-700 провод питания и USB кабель, как показано на рисунке. Если вы планируете управлять устройством CS-700 через браузер, тогда подключите также к соответствующему разъёму кабель компьютерной (вычислительной) сети.
Закрепите кабель на устройстве CS-700 с помощью кабельных стяжек из комплекта поставки.

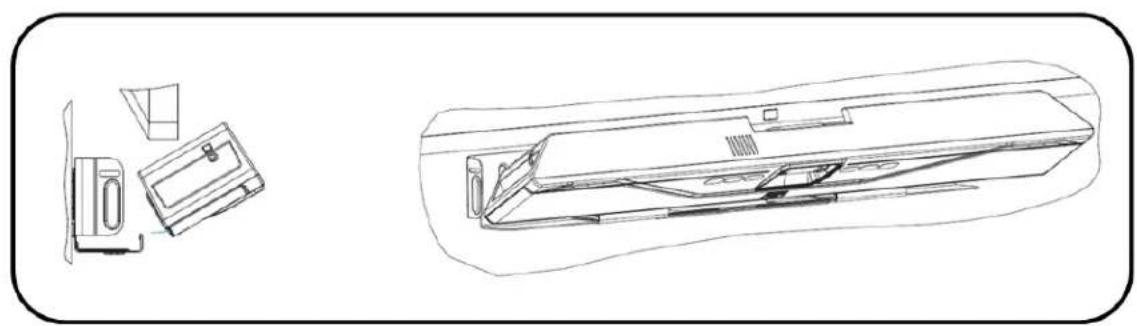

4. Установка устройства в кронштейн
Когда все кабели будут правильно подключены и закреплены, наклоните систему CS-700 назад и задвиньте её в кронштейн.

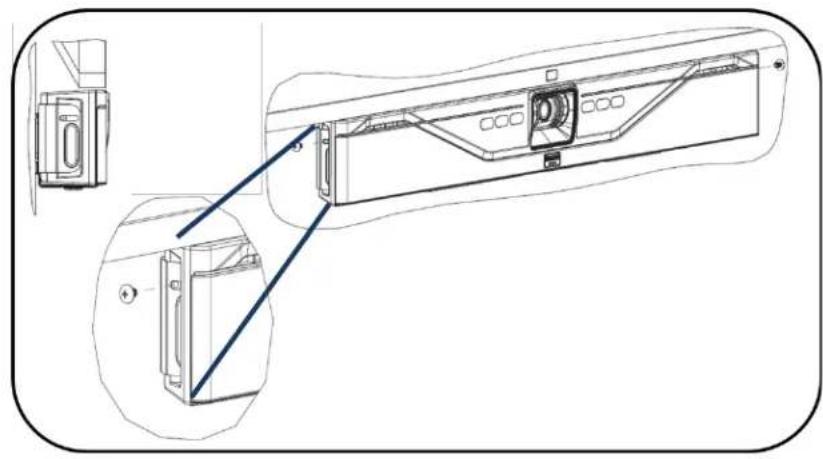

5. Зафиксируйте систему
Зафиксируйте систему CS-700 на кронштейне с помощью крепёжных винтов из комплекта поставки.

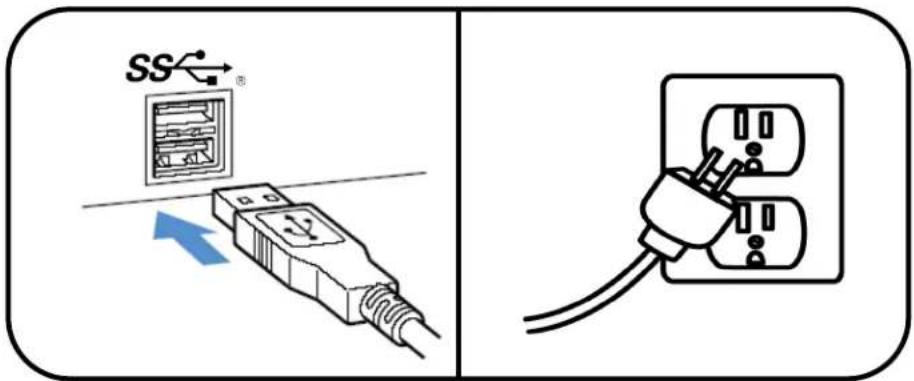

6. Подключите питание и компьютер
Подключите провод питания к блоку питания, вставьте вилку в розетку электросети.
Вставьте USB кабель в порт USB 3 (USB Super Speed) на компьютере.
Русский
7. Выбор устройства
В операционной системе выберите "Yamaha AudioVideo Device" устройство по умолчанию для аудио воспроизведения и аудио записи.
В приложении для связи выберите видео устройство CS-700.

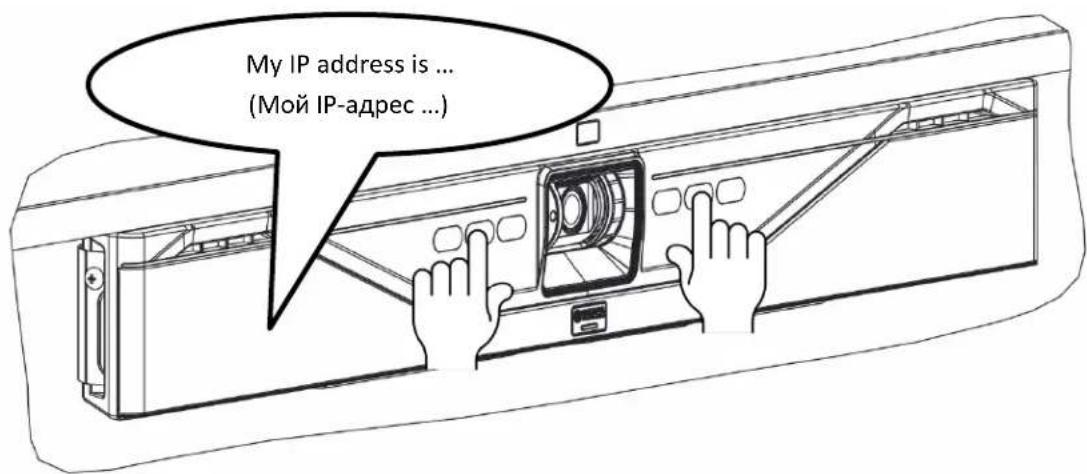

8. Управление по IP-интерфейсу
Если система CS-700 подключена через IP-соединение, то она настраивается для получения DHCP-адреса.
Держите нажатыми две средних кнопки (Громкость + / Bluetooth) в течение 5 секунд, система произнесёт назначенный ей IP-адрес.
Чтобы узнать подробности, скачайте полную документацию: https://uc.yamaha.com/products/video-sound-bar/huddle-room-system/
Технические характеристики
| Блок питания | |
| Номер модели | ADP-38DR A |
| Характеристики Bluetooth | |
| Версия Bluetooth | 2.1 + EDR |
| Поддерживаемые профили | HFP (1.6), A2DP |
| Поддерживаемые кодеки | SBC, mSBC, CVSD |
| Беспроводной вывод | Класс 2 |
| Максимальная дальность связи | 10 м |
| Радиочастота (рабочая частота) | 2402 – 2480 МГц |
| Максимальная выходная мощность (EIRP) | 4,0 дБм (2,5 мВт) |
| Аудио | |
| Звуковая панель | 4 громкоговорителя (по 1 высокочастотной и 1 средне-и низкочастотной головке слева и справа) |
| Диапазон воспроизводимых частот | 160 – 20000 Гц |
| Максимальное звуковое давление | 90 дБ на расстоянии 1 м |
| Микрофоны | Динамический блок состоящий из 4 микрофонов с формированием звукового пучка и функцией обнаружения голоса |
| Покрытие микрофонов | Сектор охвата звука 120 градусов, наилучшие результаты на расстоянии до 3,60 м |
| Диапазон частот микрофона | 160 – 16000 Гц |
| Полное дуплексное аудио | Есть |
| Подавление эхо | Ультра-широкополосное адаптивное АЕС |
| Светодиодная индикация | Активный вызов, включение/отключение звука микрофона |
| Видео | |
| Матрица | CMOS высокого разрешения |
| Разрешение изображения | 1080 пиксель, 30 кадров/с (USB 3.0/3.1)640 x 360, 30 кадров/с (USB 2.0) |
| Шторка | Цифровое управление шторкой |
| Светодиодные индикаторы | Работа камеры, включение/отключение звука в потоковом видео |
| Поддержка UVC | UVC 1.5 |
| Угол обзора | 120 градусов по диагонали |
| Интерфейсы | |
| Монтажный разъем | Монтажный кронштейн для крепления под или над экраном |
| Порт USB | USB с эластичной муфтойПоддерживается передача аудио, видео, человеко-машинный интерфейси графики по USB 2.0 и 3.0/3.1 |
| Ethernet | RJ 45, 10M / 100M |
| Bluetooth® | Есть Поддержка HFP и A2DP |
| Аудио вход | 3,5 мм стерео |
| SIP (только модели с индексом -SP) | |
| Управление вызовами | Сделать вызов, ответить, удерживать, возобновить, переадресация (слепая и контролируемая), переключение, не беспокоить, повторный набор, таймер вызова, идентификатор вызова, быстрый набор, уведомления о пропущенных вызовах,уведомления голосовой почты (при настроенном диспетчере звонков) |
| Ретрансляция вызовов | Поддерживает ретрансляцию вызовов по SIP и USB.Присоединиться, разделить, удерживать, возобновить, линии 2+1+1: До 2 вызовов по SIP, 1 вызов по USB, 1 вызов по Bluetooth®, плюс пользовательский |
| Кодеки | G.711 (A-law и μ-law), G.722, G.726, G.729 |
| Поддержка DTMF | RTP-событие, передача в голосовом канале SIP, инфо пакеты по SIP |
| Безопасность | Поддержка SRTP/SRTCP (RFC 1889), IETF SIP (RFC 3261 и сопутствующие RFC), SSIP, файлы настроек с защитным паролем, вход с паролем |
| Сети и ресурсы | DHCP или статический IP, централизованная инициализация на сервере, веб-портал для индивидуальной настройки системы |
| Соответствие стандартам | |
| Безопасность | IEC60065, IEC60950, IEC62368 |
| EMC | CISPR13/CISPR22/CISPR32/ FCC/J55013/ ETSI EN 300 328 / ETSI EN 302 291-2 / ETSI EN 300 330-2 EN55024/ CISPR24 или 35 и ETSI EN 301 489-1 |
| Охрана окружающей среды | RoHS, Reach, WEEE |
| Гарантия | |
| Весь мир кроме EC | 1 год, возврат изготовителю |
| Европейский Союз | 2 года, возврат изготовителю |
| Размеры, масса, мощность, рабочая температура | |
| Высота | 98,75 мм |
| Длина | 68,5 мм |
| Ширина | 861,7 мм |
| Масса (с кронштейном) | 3,3 кг |
| Входное напряжение (от блока питания) | 100-240 В переменного тока |
| Входной ток (от блока питания) | 1 А |
| Частота входного напряжения (от блока питания) | 50-60 Гц |
| Входное напряжение (CS-700) | 15 В |
| Входной ток (CS-700) | 2,4 А |
| Потребляемая мощность (макс) | 36 Вт |
| Потребляемая мощность (режим ожидания по сети) | 1,6 Вт |
| Время до включения режима ожидания | 20 минут (настраивается пользователем) |
| Длина шнура электропитания | 3 м – заказывайте номенклатуру, соответствующую местным требованиям к шнурам электропитания |
| Рабочая температура | от 0 до + 40 °C |
| Температура хранения | от -30 до +55 °C |
| Относительная влажность при эксплуатации / хранении | 20%-85% (без конденсации) |
Код даты
Код даты в паспортной табличке CS-700 указывает дату изготовления системы. Первая цифра обозначает год.
| Первая цифра | Календарный год |
| 7 | 2017 |
| 8 | 2018 |
| 9 | 2019 |
| 0 | 2020 |
| 1 | 2021 |
Вторая и третья цифры обозначают номер календарной недели этого года – от 01 (первая неделя года) до 52 (или 53).
