사용 설명서 CS700 YAMAHA

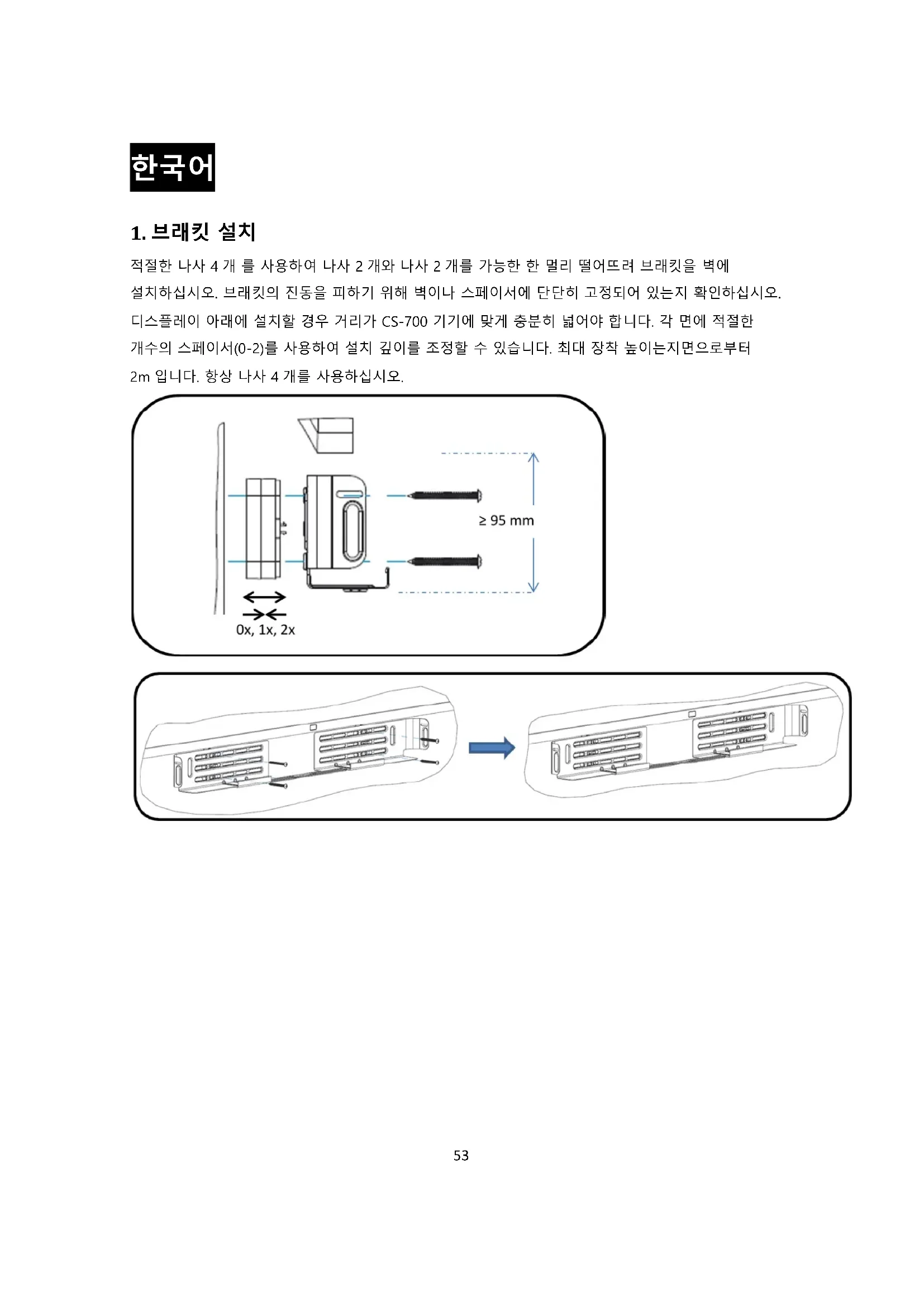

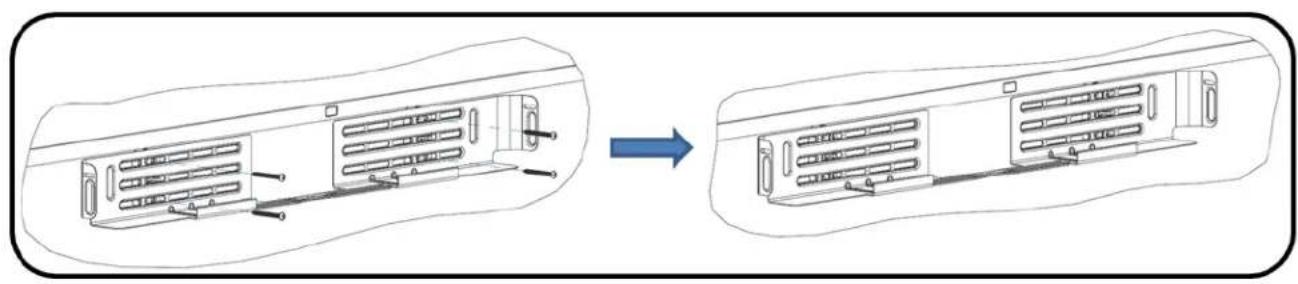

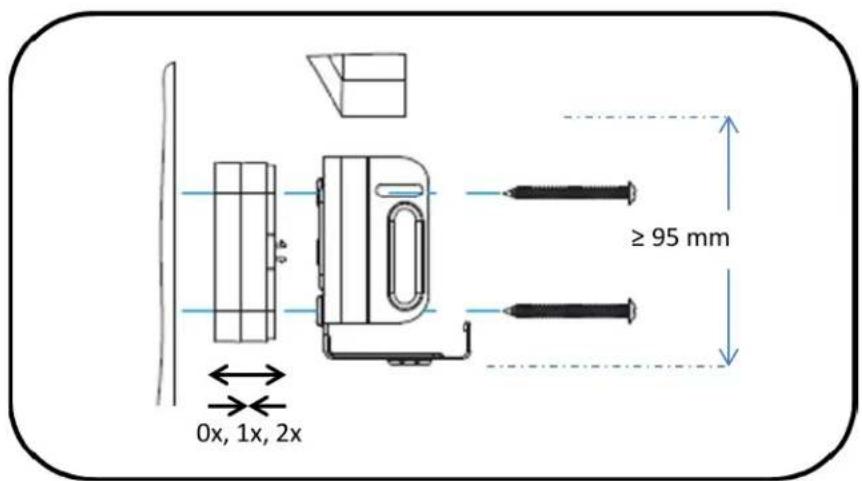

적절한 나사 4 개 를 사용하여 나사 2 개와 나사 2 개를 가능한 한 멀리 떨어뜨려 브래킷을 벽에 설치하십시오. 브래킷의 진동을 피하기 위해 벽이나 스페이서에 단단히 고정되어 있는지 확인하십시오. 디스플레이 아래에 설치할 경우 거리가 CS-700 기기에 맞게 충분히 넓어야 합니다. 각 면에 적절한 개수의 스페이서(0-2)를 사용하여 설치 깊이를 조정할 수 있습니다. 최대 장착 높이는지면으로부터 2m 입니다. 항상 나사 4 개를 사용하십시오.


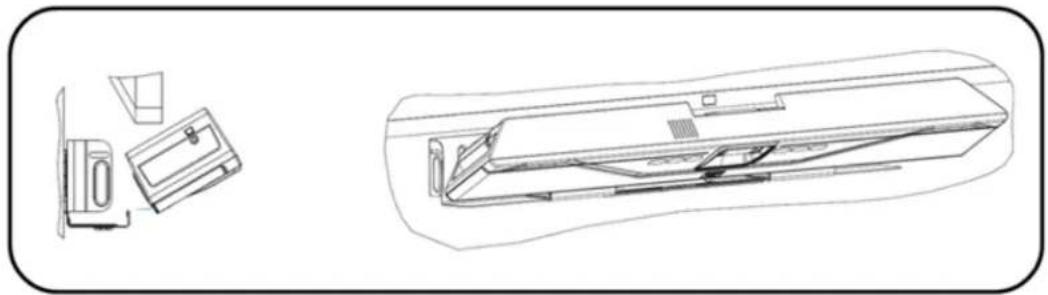

브래킷 전면에 있는 두 개의 고리가 CS-700 의 하부에 있는 구멍에 맞도록 CS-700을 배치하십시오. CS-700 이 고리에 안전하게 고정되었는지 확인하십시오.

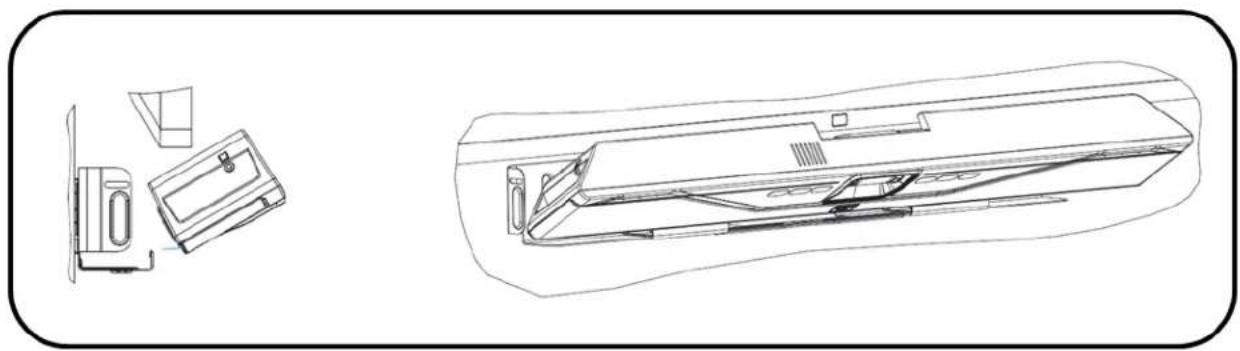

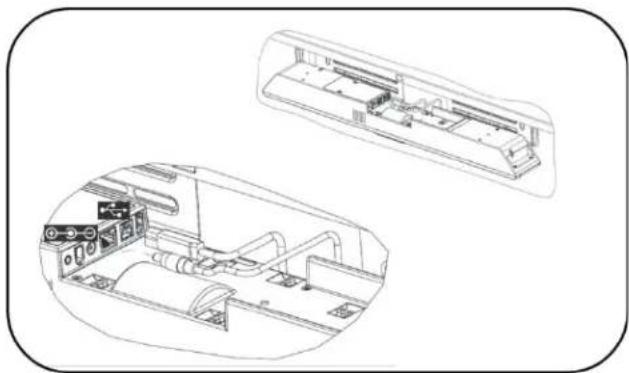

CS-700 이 브래킷의 고리에 안전하게 배치되면 그림과 같이 전원 케이블과 USB 케이블을 CS-700 에 연결하십시오. 웹 브라우저를 사용하여 CS-700 을 관리하려면 네트워크 케이블도 해당 커넥터에 연결하십시오.
케이블은 제공된 케이블 타이를 사용하여 CS-700 기기에 고정하십시오.
모든 케이블이 올바르게 연결되고 고정되면 CS-700 을 브래킷에 다시 기울여서 브래킷에 밀어 넣으십시오.

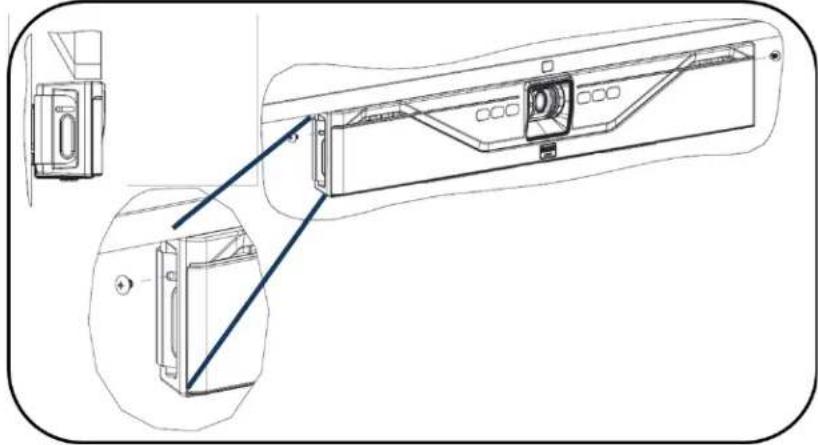

제공된 기계 나사를 사용하여 브래킷에 CS-700 기기를 고정시킵니다.

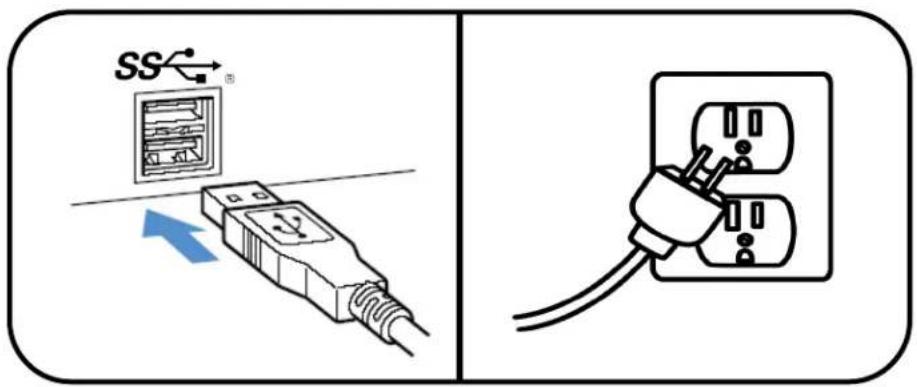

전원 코드를 전원 공급 장치에 연결하고 전원 코드를 주 전원 커넥터에 연결하십시오.
USB 케이블을 컴퓨터의 USB 3.0 (USB Super Speed) 커넥터에 연결하십시오.
7. 장치 선택
운영 체제에서 기본 오디오 재생 및 녹음 장치로 "Yamaha AudioVideo Device"를 선택하십시오. 통합 커뮤니케이션 애플리케이션에서 CS-700 을 비디오 장치로 선택하십시오.
8.IP 인터페이스를 통한 관리
CS-700에 IP 연결이 되면 기기는 DHCP 주소를 수신하도록 구성됩니다.

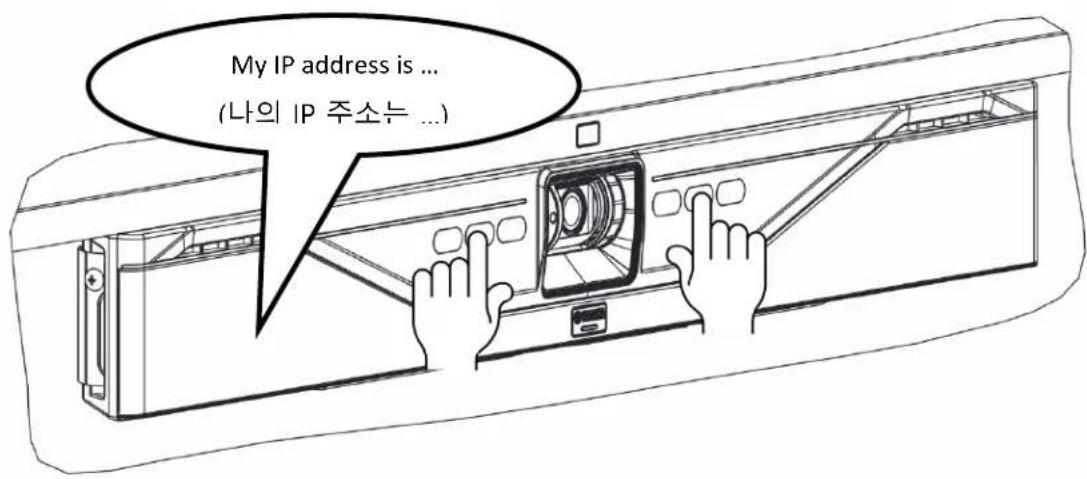

2개의 중간 버튼(볼륨 업/블루투스)을 5초 동안 누르면 시스템이 할당된 IP 주소를 말합니다.
한국어
사양
| 전원 어댑터 | |
| 모델 번호 | ADP-38DR A |
| Bluetooth 명세서 | |
| Bluetooth 사양 버전 | 2.1 + EDR |
| 지원 프로파일 HFP (1.6), A2DP | |
| 지원 코덱 SBC, mSBC, CVSD | |
| 무선 출력 Class 2 | |
| 최대 통신 거리 10 m | |
| 무선 주파수 ( 작동 주파수) | 2,402 MHz - 2,480 MHz |
| 최대 출력 전력 (EIRP) | 4.0 dBm (2.5 mW) |
| 오디오 | |
| 스피커 바 | 좌우에 트위터와 중앙 우퍼로 구성된 스피커 구성요소 4 개 |
| 스피커 주파수 응답 | 160~20,000Hz |
| 최대 SPL | 1m 에서 90dB |
| 마이크로폰 | 사람의 음성 활동 감지 기능이 있는 마이크로폰 다이내믹 범 형성 어레이 4 개 |
| 마이크로폰 유효 범위 | 120 도에서 음향 수집, 3.60m 이내가 최적 |
| 마이크로폰 주파수 응답 | 160~16,000Hz |
| 풀 듀플렉스 오디오 | 가능 |
| 예코 캔슬 | 초광대역 적응형 AEC |
| LED 표시등 | 통화동작 및 마이크로폰 음소거/음소거 해제 |
| 비디오 | |
| 카메라 센서 | 고화질 CMOS |
| 이미지 해상도 | 1080p, 30fps(USB 3.0/3.1)640x360, 30fps(USB 2.0) |
| 프라이버시 커버 | 디지털 프라이버시 컨트롤 |
| LED 표시등 | 카메라 동작 및 비디오스트림 음소거/음소거 해제 |
| UVC 지원 | UVC 1.5 |
| 시야각 | 대각선 방향으로 120 도 |
| 인터페이스 | |
| 마운트 커넥터 | 디스플레이 위 또는 아래에 장착 가능한 벽면 장착 브래킷 |
| USB 호스트 포트 | 변형 방지 장치가 있는 USBUSB 2.0, 3.0/3.1 에서 지원되는 오디오, 비디오, HID 및 그래픽 디스플레이 |
| 이더넷 | RJ 45, 10M/100M |
| Bluetooth® | 가능. HFP 및 A2DP 지원 |
| AUX 오디오 입력 | 3.5mm 스테레오 |
| SIP (-SP 모델 전용) | |
| 통화 처리 | 발신, 수신, 보류, 보류 해제, 전송(블라인드 및 감시), 전달, 착신 거부, 재다이얼, 통화 타이머, 통화 ID, 단축 다이얼, 부재중 전화 알림, 음성 메시지 알림(통화 관리자 구성) |
| 통화 브리징 | 브리징 SIP 및 USB 통화 지원. 참여, 분리, 보류, 보류 해제, 2+1+1 회선: 2 SIP 통화, 1 USB 통화, 1 Bluetooth® 통화, 사용자 추가 |
| 코텍 | G.711(A-law 및 μ-law), G.722, G.726, G.729 |
| DTMF 지원 | RTP 이벤트, SIP 인 밴드, SIP 정보 패키지 |
한국어
| 보안 | SRTP/SRTCP 지원(RFC 1889), IETF SIP 지원(RFC 3261 및 관련 RFC), SSIP, 암호로 보호된 구성파일, 암호로 보호된 로그인 |
| 네트워크 및 프로비저닝 | DHCP 또는 고정 IP, 서버 기반의 중앙 프로비저닝, 개별 장치 구성을 위한 웹 포털 |
| 적합 규격 | |
| 안전 IEC60065, IEC60950, IEC62368 | |
| EMC | CISPR13/CISPR22/CISPR32/ FCC/J55013/ ETSI EN 300 328 / ETSI EN 302 291-2 / ETSI EN 300 330-2 EN55024/ CISPR24 또는 35 및 ETSI EN 301 489-1 |
| 환경 RoHS, Reach, WEEE | |
| 보증 | |
| EU 를 제외한 모든 지역 | 제조사 보증 1 년 |
| EU | 제조사 보증 2 년 |
| 크기, 무게, 전원, 작동 온도 | |
| 높이 98.75mm | |
| 길이 68.5mm | |
| 넓이 861.7mm | |
| 중량(브래킷 포함) | 3.3kg |
| 입력 전압(전원) | 100~240VAC |
| 입력 전류(전원) 1A | |
| 입력 주파수(전원) | 50~60Hz |
| 입력 전압(CS-700) | 15V |
| 입력 전류(CS-700) | 2.4A |
| 소비전력 ( 최대 ) | 36 W |
| 전력 소비 (네트워크 대기) | 1.6 W |
| 대기 시간 | 20 분 (사용자 선택 가능) |
| 전원 코드 길이 | 3m(각 지역의 전원 코드 요건에 맞는 제품을 주문하십시오. |
| 작동 온도 0~35°C | |
| 보관 온도 -30~55°C | |
| 작동/보관 상대 습도 | 20~85%(결로가 없을 것) |
날짜 코드
CS-700 라벨의 날짜 코드는 제품의 제조시기를 나타냅니다. 첫째 자리는 연도를 나타냅니다.
| 첫째 자리 | 연도 |
| 7 | 2017 |
| 8 | 2018 |
| 9 | 2019 |
| 0 | 2020 |
| 1 | 2021 |
둘째,셋째 자리는 해당 연도의 주를 나타내며,01 부터 시작하여 52(또는 53)까지 있습니다.
