사용 설명서 CS800 YAMAHA

사용 가능한 유틸리티 소프트웨어 185

펌웨어 업데이트....185

컨트롤 및 커넥터.... 186

전면 패널....186

후면 패널....187

리모컨 188

연결 및 설정 189

샘플 설정....189

전원 공급 장치 191

리모콘 배터리 삽입 / 교체 191

기기와 리모컨 페어링하기 192

자신의 컴퓨터/스마트 기기를 사용하기 위해 필요한 설정 지정하기....193

DisplayLink® 드라이버 설치 193

컴퓨터에서 장치 선택 193

TV화면으로부터 기기 구성하기(온스크린 표시 메뉴) 194

설정 메뉴 사용 194

단자 커버 설치 195

테이블 스탄드 설치.... 195

벽면 장착 브래킷 설치 196

벽면에 설치하기....196

모니터 장착 브래킷 (VESA) 설치....197

공장 초기 설정으로 돌아가기(공장 초기화) 201

주요 사양....201

소개

Yamaha CS-800을 구입해 주셔서 감사합니다. 이 제품은 허들 공간 및 회의실에서 원격 회의를 열기 위한 화상 회의 시스템입니다. 통합 커뮤니케이션 시스템과 함께 오디오 / 비디오 장치로 사용할 수 있습니다. 편안한 원격 협업을 위해 이 기기는 고품질 카메라, 마이크 및 스피커를 갖추고 있습니다.

본 설명서에 관해서

-본 사용설명서는 중요한 정보에 대해 다음과 같은 표시 단어를 사용합니다:

경고	이 사항은 “중상 또는 사망의 위험”을 의미합니다.
주의	이 사항은 “부상의 위험”을 의미합니다.
주의사항	제품 고장, 손상, 오작동 방지 및 데이터 손실을 피하기 위해 준수해야 하는 사항을 나타냅니다.
중요	제품을 올바르게 조작하고 사용하기 위해 알아야 하는 사항을 나타냅니다.
주	조작과 사용에 관련된 정보를 나타냅니다. 참고용으로 읽어 주십시오.

-본사용설명서에수록된그림은설명용도로만사용됩니다.
-본사용설명서에기재된회사명과제품명은각회사의상표또는등록상표입니다.
- Yamaha는 본 제품에 포함된 소프트웨어를 지속적으로 개선하고 업데이트합니다. Yamaha 웹 사이트에서 최신 소프트웨어를 다운로드할 수 있습니다.
- 본 설명서의 내용은 발행일 현재 최신 사양을 기준으로 하고 있습니다. 최신 설명서를 얻으시려면 Yamaha 웹사이트에 액세스한 후 설명서 파일을 다운로드해 주십시오.

부속품

• CS-800(기기)
• 먼저 읽어주세요
  -안전 가이드
  •빠른 가이드(본 설명서)
  • USB 2.0 케이블 (C-A 타입, 5 m)
  • HDMI 케이블 (2 m)

-리모컨

-렌즈캡

-단자 커버

•코인 배터리 (CR2032) × 2

• AC 어댑터와 전원 코드 (CW2002100)

-테이블 스탠드

•벽면 장착 브래킷

- 나사

단자 커버 나사 (2.5 mm × 8 mm) × 2

테이블 스탠드용 육각 나사 (M3 × 6 mm) × 2

벽면 장착 브래킷용 육각 나사 (M3 × 8 mm) × 1

•육각 렌치

별매 항목

•모니터 장착 브래킷 (장착 액세서리) BRK-TV1
이 브래킷은 TV의 VESA 마운트에 기기를 설치하는 데 필요합니다.
- USB 케이블 : CBL-L10AC (10 미터), CBL-L25AC (25 미터)
이것은 광섬유 USB 케이블입니다.장치와 컴퓨터가 분리되어 있을 때 사용됩니다.이것은 USB
3.2 Gen2 (Super Speed Plus)를 지원하며,최대 10 Gbps 의 고속으로 통신할 수 있습니다.

주

VESA 표준은 TV 등의 영상기기를 벽걸이, TV 스탠드에 부착할 때 사용하는 나사 구멍 사이의 간격을 규정한 국제규격입니다.

다운로드 가능한 설명서

이 제품의 설명서는 다음 웹사이트에서 PDF 형식으로 다운로드할 수 있습니다.

미국 및 캐나다

제품 구매 후 가장 먼저 해야 할 일에 대해 설명합니다.

• CS-800 안전 가이드 (포함)

본 제품을 안전하게 사용하기 위한 안전 주의사항이 포함되어 있습니다.

- CS-800 빠른 가이드 (본 메뉴얼,포함)

부품 이름,설치 절차,설정 조작 등 제품 사용에 대한 기본 정보와 기타 관련 정보를 얻을 수 있는 위치에 대한 세부 정보를 제공합니다.

- CS-800 사용자 가이드

제품 사용에 대한 자세한 정보를 제공합니다. 또한 컴퓨터에서 Yamaha CS Manager 를 사용하여 장치를 구성하고 작동하는 방법에 대해서도 설명합니다.

사용 가능한 유틸리티 소프트웨어

이 제품에 사용할 수 있는 옵션 유틸리티 소프트웨어가 있습니다. 이 소프트웨어에 대한 자세한 내용은 CS-800 사용자 가이드를 참조하십시오.

- Yamaha CS Manager

이 소프트웨어는 컴퓨터에서 장치를 구성하고 작동할 수 있게 해줍니다.

펌웨어 업데이트

본 제품은 운용성 향상, 기능 추가 및 문제 해결을 위해 장치의 펌웨어를 업데이트 할 수 있도록 설계되었습니다.

펌웨어 업데이트에 대한 정보는 Yamaha 웹사이트에서 확인할 수 있습니다.

업데이트 절차 및 장치 설정에 대한 자세한 내용은 CS800 사용자 가이드를 참조하십시오.

전면 패널

YAMAHA ① ② ③ ④

①마이크
②카메라
③상태 표시등

기기의 상태를 나타냅니다.

표시등 상태 기기 상태
흰색 (점등) 대기
밝은 청색 (점등) 카메라 작동
녹색 (점등) 통화 중
빨간색 (점등) 마이크 음소거
흰색 ( gum백임) 0.3	61 회 / 초 시작
꺼짐 끼짐 ; 절전 대기
흰색 ( gum백임) 0.3	회 / 초 모니터링 끼짐
주황색 ( gum백임) 1	회 / 초	출고 시 설정 복원 ; HDMI 기능 활성화 /DisplayLink 기능 /Bluetooth
파란색 ( gum백임) 1	회 / 초 리모컨 또는 스마트 기기와 페어링
파란색 (점등) 3	초 리모컨 페어링의 완료 공지
녹색 ( gum백임) 2	회 / 초 전화 받기
빨간색 ( gum백임) 2	5 회 / 초 하드웨어 오류

④스피커

기기를 리모컨(192 페이지)과 페어링하거나 공장 초기 설정으로 되돌리는 데 사용할 수 있습니다 (201 페이지).

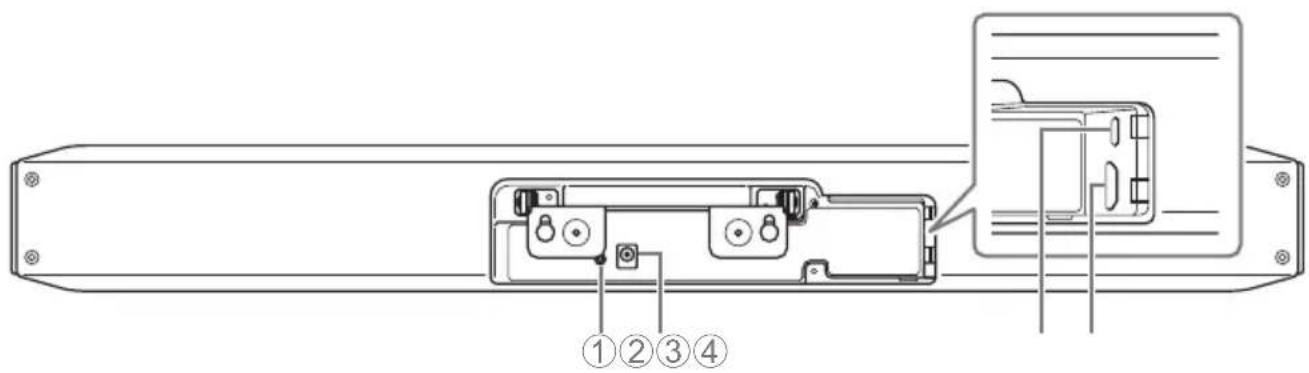

②[DC-IN] 책

여기에 AC 어탭터를 연결합니다. AC 어댑터를 후면 패널의 [DC-IN] 책에 연결한 후 전원 플러그를 콘센트에 꽃아 주십시오.

AC 어댑터를 연결하면 기기가 켜집니다.

③[USB] 포트 (타입 C)

이 포트는 기기를 컴퓨터에 연결하기 위한 것입니다.

이를 통해 컴퓨터 화면을 표시하고 장치를 설정할 수 있습니다. 이 연결에는 포함된 USB 케이블(C-A 타입)을 사용하십시오. 이 장치 설정에 대한 자세한 내용은 CS-800사용자 가이드를 참조하십시오.

④[HDMI] 포트

이 포트는 장치를 TV에 연결하기 위한 것입니다.

이렇게 하면 [USB] 포트에 연결된 컴퓨터의 화면과 기기의 온스크린 디스플레이를 TV 에 표시할 수 있습니다.

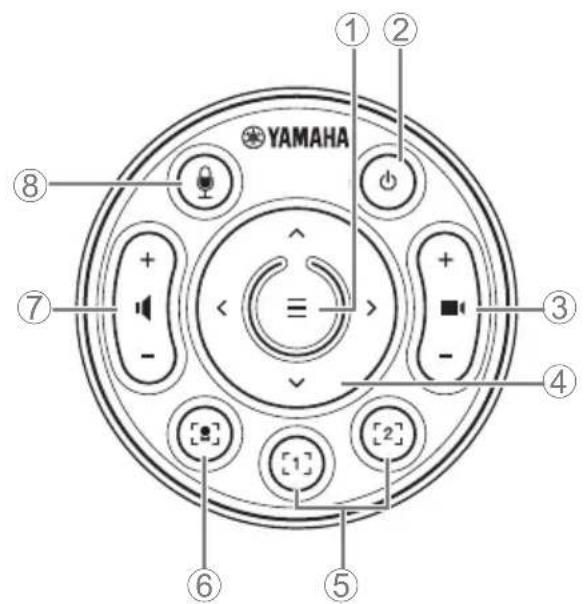

YAMAHA ① ② ⑧ ⑦ + - < > ③ + - ④ ⑤ ⑥ [1] [2]

상단 바닥

①메뉴 버튼
TV 에 메뉴를 표시하거나 장치를 리모컨 (192 페이지)과 페어링하는데 사용할 수 있습니다.
②전원 버튼
CS-800의 전원을 켜거나 대기시킬 때 사용합니다.
③카메라 줌 버튼
④팬/틸트 버튼
⑤카메라 사전 설정 1 및 2 버튼
⑥스마트 프레이밍 버튼
⑦스피커 볼륨 버튼

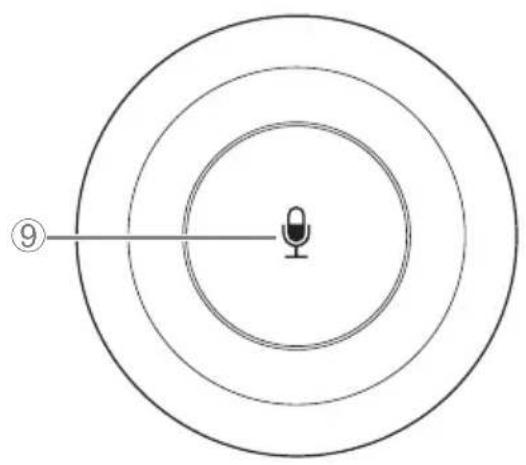

⑧ ⑨ 마이크 음소거 버튼

샘플 설정

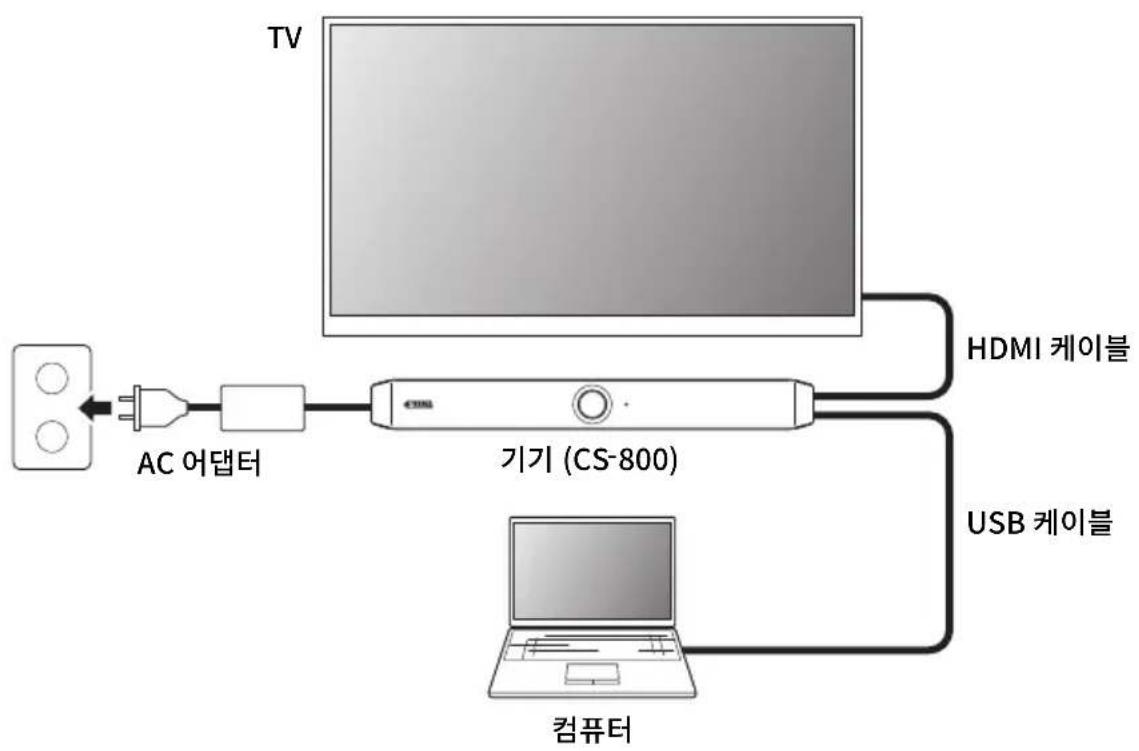

■자신의 PC 를 지참하는 경우

화상 회의가 열리는 장소로 컴퓨터를 가져가야 하는 환경에서 이 설정을 사용하십시오.

포함된 HDMI 케이블의 한쪽 끝을 기기의 [HDMI] 포트에 연결하고 다른 쪽 끝을 TV 에 연결하십시오. 포함된 USB 케이블의 한쪽 끝을 기기의 [USB] 포트에 연결하고 다른 쪽 끝을 컴퓨터에 연결하십시오.

연결 및 설정

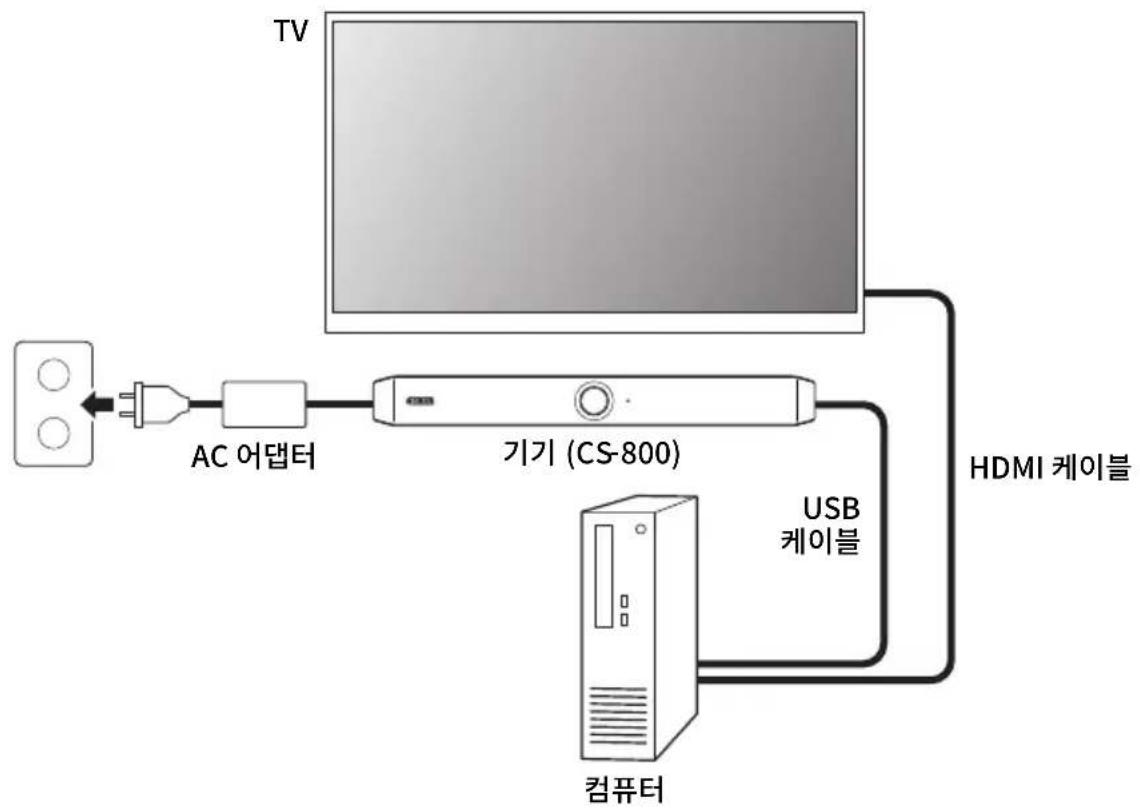

■ 회의실 PC 를 사용하는 경우

화상회의가 열리는 장소에 화상회의 전용 컴퓨터나 태블릿이 설치된 환경에서 이 설정을 사용하십시오.

포함된 HDMI 케이블의 한쪽 끝을 컴퓨터에 연결하고 다른 쪽 끝을 TV 에 연결합니다. 포함된 USB 케이블의 한쪽 끝을 기기의 [USB] 포트에 연결하고 다른 쪽 끝을 컴퓨터에 연결하십시오.

전원 공급 장치

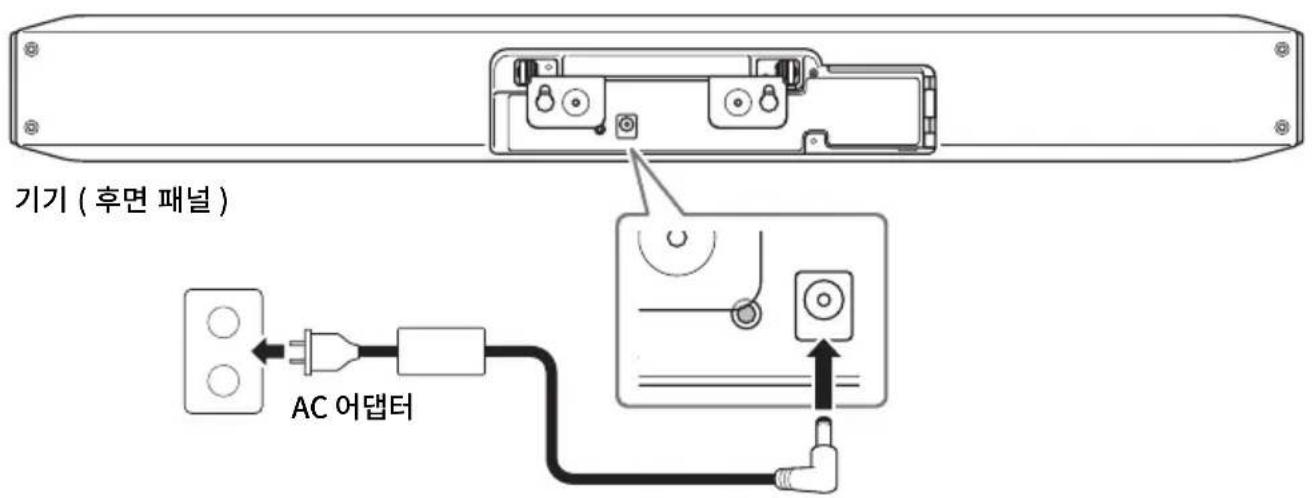

AC 어댑터의 한쪽 끝을 기기의 [DC-IN] 책에 연결하고 다른 쪽 끝을 전기 콘센트에 연결하십시오.

기기 (후면 패널) AC 어댑터

AC 어댑터를 연결하면 기기가 켜집니다.

주

전원 공급 장치가 연결된 후 리모컨의 전원 버튼으로 장치를 켜거나 대기 모드로 설정할 수 있습니다.

리모콘 배터리 삽입 / 교체

바닥 패널 배터리 커버 배터리

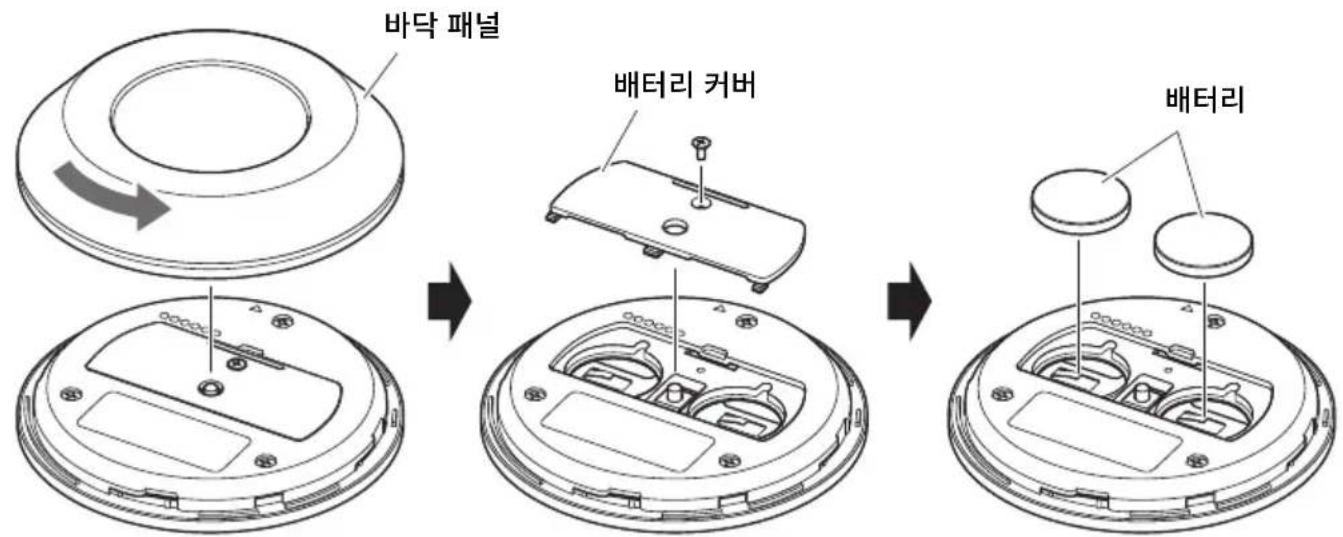

하단 패널과 배터리 커버를 제거한 후 배터리 (CR2032) 2 개를 삽입합니다.

리모컨으로 기기를 조작하려면 아래 절차에 따라 페어링하십시오.

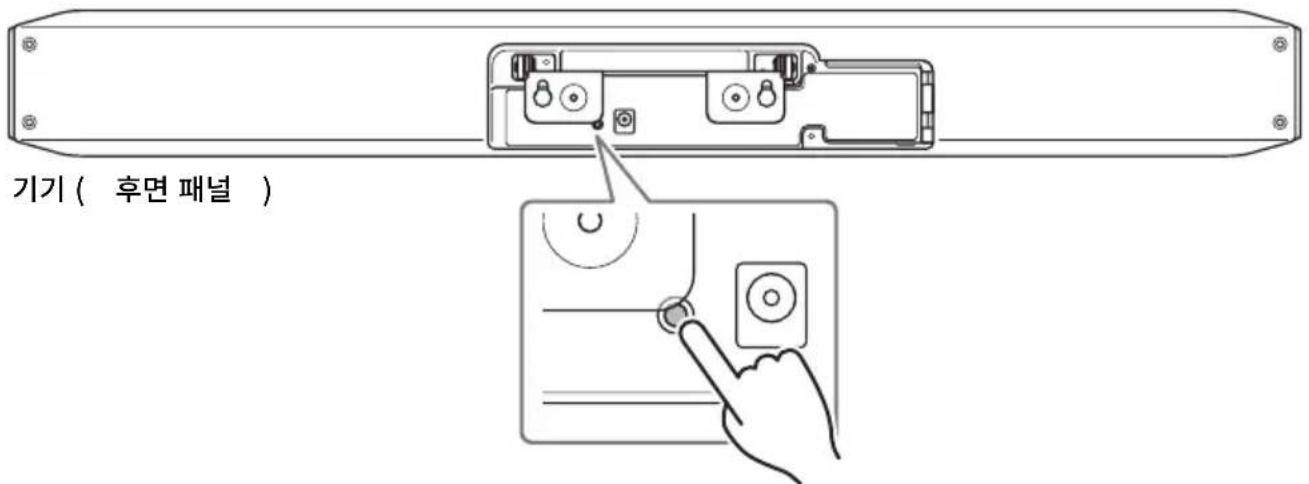

1. [FUNCTION] 버튼 (기기 후면 패널에 있음) 을 2 초 이상 길게 누릅니다.

기기 ( 후면 패널 )

기기 전면 패널의 상태 표시등이 파란색으로 깜박입니다.

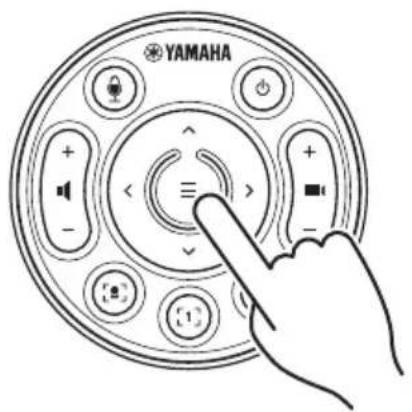

1. 리모컨의 메뉴 버튼을 2 초 이상 길게 누릅니다.

YAMAHA

기기 전면 패널의 상태 표시등이 청색으로 3 초간 점등한 후 페어링이 완료됩니다.

자신의 컴퓨터 / 스마트 기기를 사용하기 위해 필요 설정 지정하기

자신의 컴퓨터 / 스마트 기기를 사용하기 위해서는 HDMI 기능 /DisplayLink 기능 /Bluetooth 의 활성화가 필요합니다.

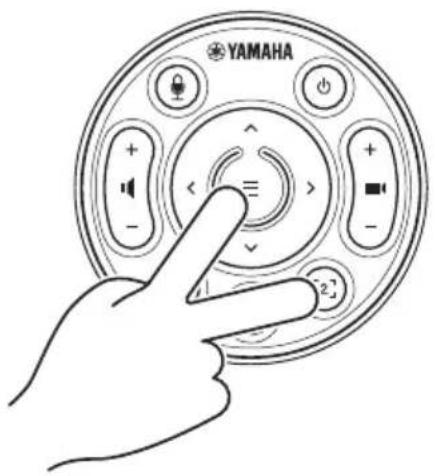

리모컨의 메뉴 버튼과 2 번 카메라 프리셋 버튼을 3 초 이상 길게 누릅니다.

YAMAHA

기기 전면 패널의 상태 표시등이 0.5 초 간격으로 주황색으로 5 회 점멸한 후에 구성이 종료됩니다.

DisplayLink® 드라이버 설치

여러분 자신의 컴퓨터를 사용하는 경우 (189 페이지) 연결된 컴퓨터에 따라 DisplayLink 드라이버 설치가 필요할 수 있습니다.

displaylink.com/downloads에서 최신 드라이버를 다운로드합니다.

컴퓨터에서 장치 선택

컴퓨터에서 “Yamaha CS-800” 를 기본 오디오 재생 / 녹음 장치로 선택하십시오. 또한, 통합 커뮤니케이션 애플리케이션에서 CS-800 을 비디오 / 오디오 장치로 선택하십시오.

TV화면으로부터 기기 구성하기(온스크린 표시 메뉴)

온스크린 표시 메뉴는 기기의 설정 메뉴를 TV 화면에 표시하는 기능입니다. 이것은 리모컨으로 조작할 수 있습니다.

주

• 이 기능은 HDMI 케이블을 사용하여 TV와 CS-800을 연결한 설정에서 사용할 수 있습니다. HDMI 케이블로 TV와 컴퓨터를 연결한 설정에서는 사용할 수 없습니다.
• 이 기능을 사용하려면 먼저 다음 절차를 따르십시오. “자신의 컴퓨터 / 스마트 기기를 사용하기 위해 필요한 설정 지정하기” (193 페이지).

설정 메뉴 사용

1. 리모컨의 메뉴 버튼을 누르십시오.

설정 메뉴가 TV 에 나타납니다.

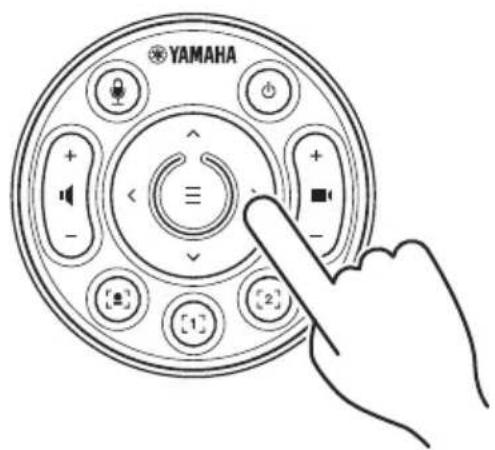

2. 리모콘의 팬 / 틸트 버튼으로 탐색합니다.

YAMAHA

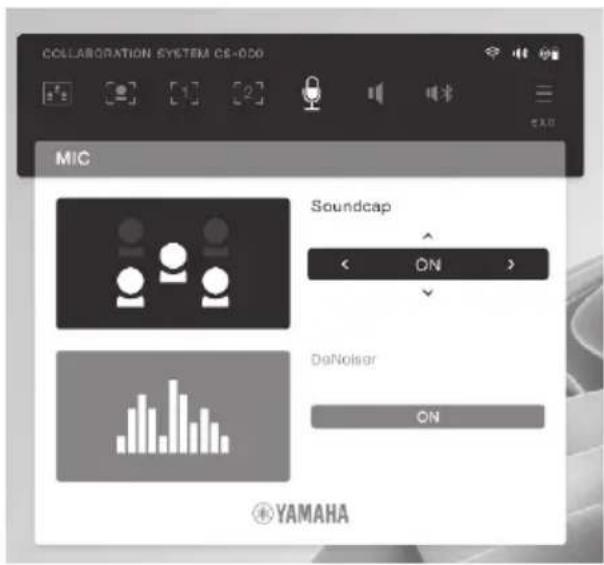

COLLABORATION SYSTEM CS-000 MIC Soundcap ON DoNoise ON YAMAHA

단자 커버 설치

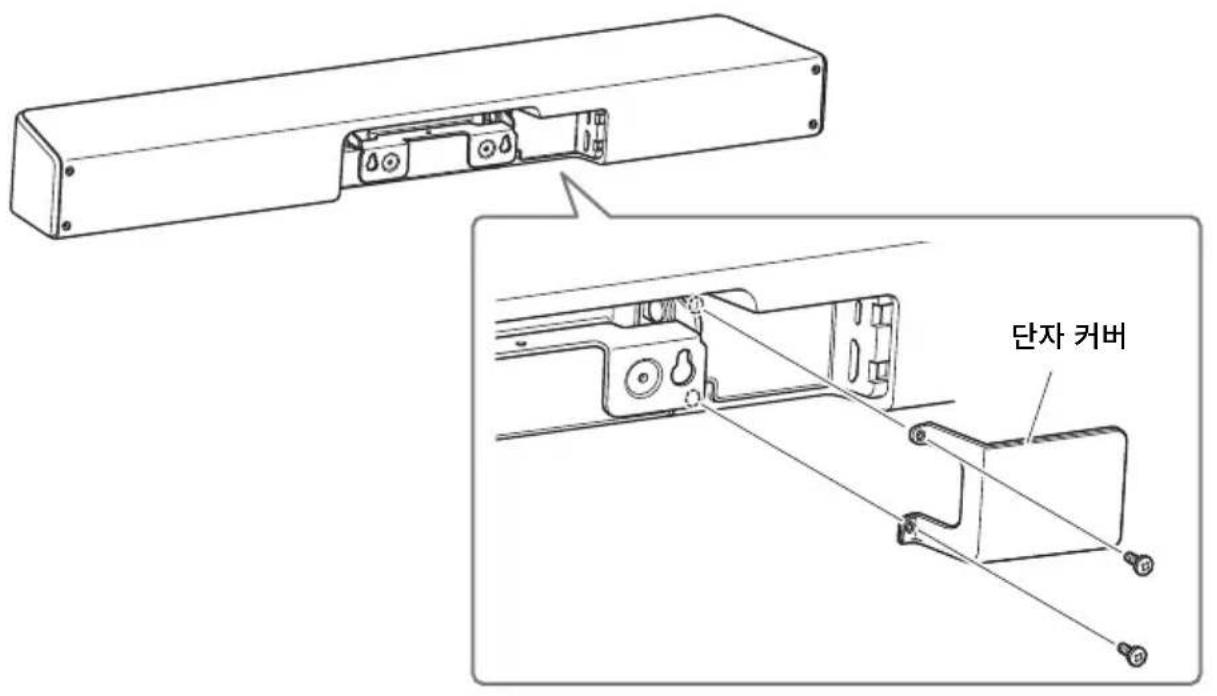

포함된 나사를 사용하여 장치에 단자 커버를 장착하십시오.

단자 커버

테이블 스탠드 설치

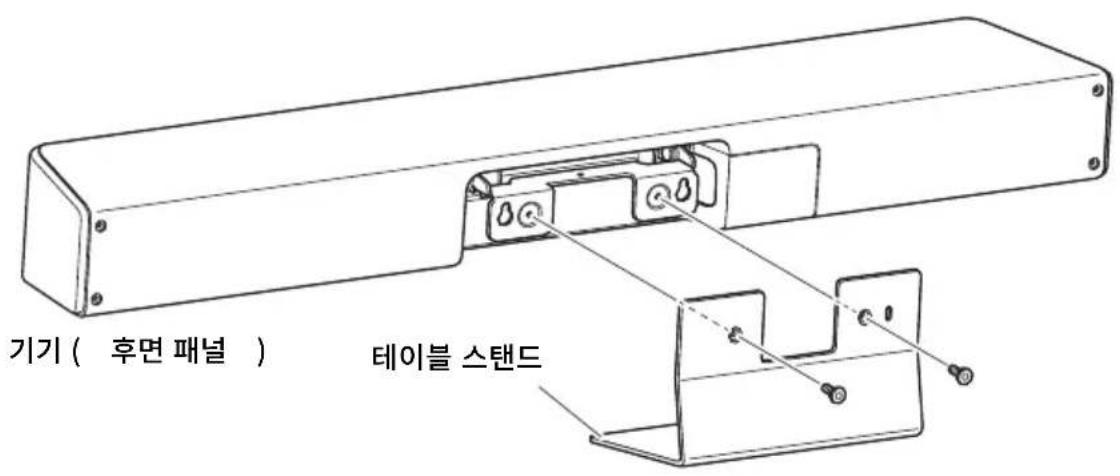

포함된 테이블 스탠드를 기기에 부착합니다.

1. 포함된 나사를 사용하여 테이블 스탠드를 장치에 부착합니다.

기기 ( 후면 패널 ) 테이블 스탠드

벽면 장착 브래킷 설치

경고

-반드시 제품을 구입한 판매점이나 전문 계약업체에서 장착 브래킷을 설치하도록 하십시오.
-설치 후 CS -800 이 단단히 고정되었는지 확인하십시오. 또한 기기가 넘어지거나 넘어질 가능성이 없는지 정기적으로 확인하십시오. 잘못된 설치로 인한 사고는 당사에서 책임지지 않습니다.
-설치 후 CS -800 에 기대거나 위에서 강한 힘을 가하지 마십시오. 기기가 떨어지면 부상을 입거나 제품이 손상될 수 있습니다.

벽면에 설치하기

이 장치는 포함된 벽면 장착 브래킷을 사용하여 벽면에 장착할 수 있습니다.

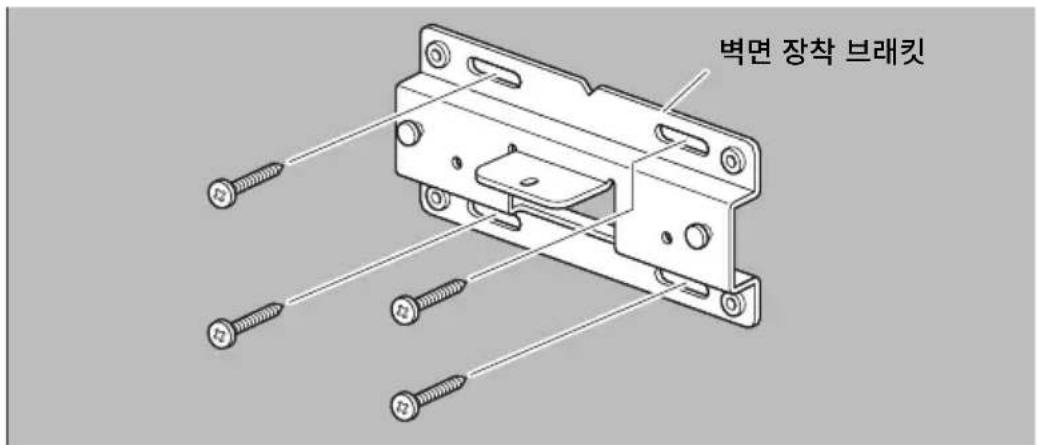

1. 벽면 장착 브래킷을 벽에 장착합니다.

벽면 장착 브래킷

중요

-벽면 장착 브래킷을 벽면에 고정하기 위한 나사는 포함되어 있지 않습니다. 충분히 강한 나사를 준비하십시오.
- 나사 및 설치에 관한 자세한 사항은 반드시 제품을 구입한 대리점이나 전문업체에 문의하십시오.

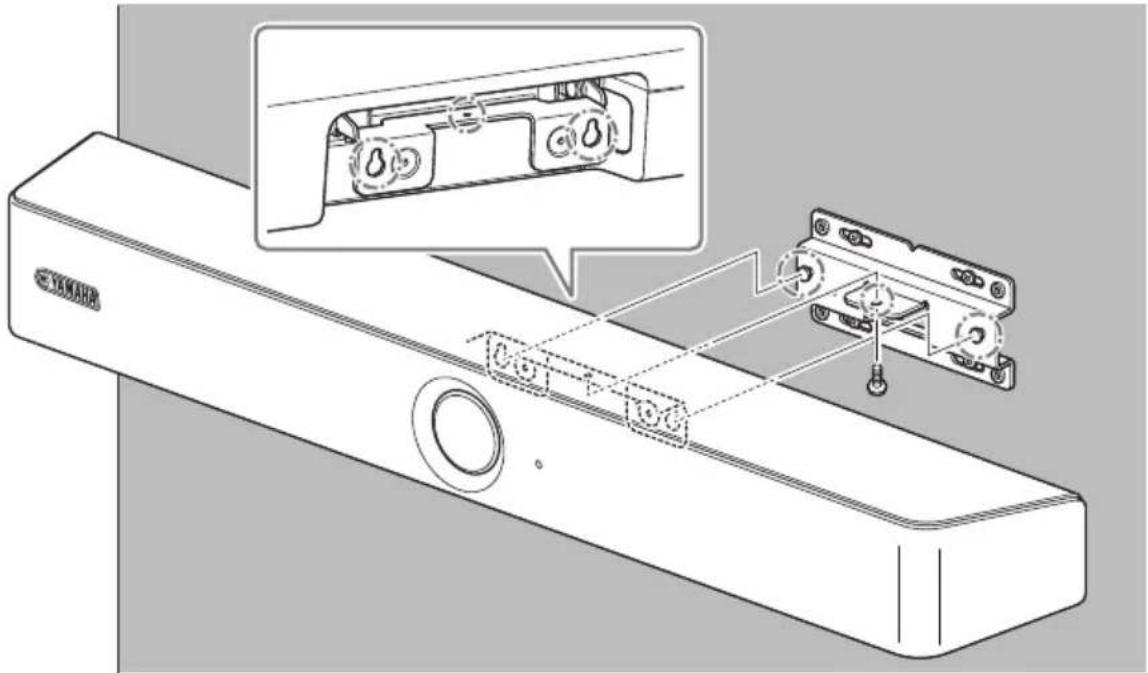

2.1 단계에서 설치한 브래킷에 장치를 걸어 놓습니다.

3. 벽걸이 브래킷의 밑면에서 포함된 나사를 사용하여 기기를 고정합니다.

모니터 장착 브래킷 (VESA) 설치

모니터 장착 브래킷 BRK-TV1(별매)을 사용하여 장치를 TV에 부착합니다. 다음은 TV와 TV 스탠드의 나사 구멍을 사용하여 설치한 예입니다.

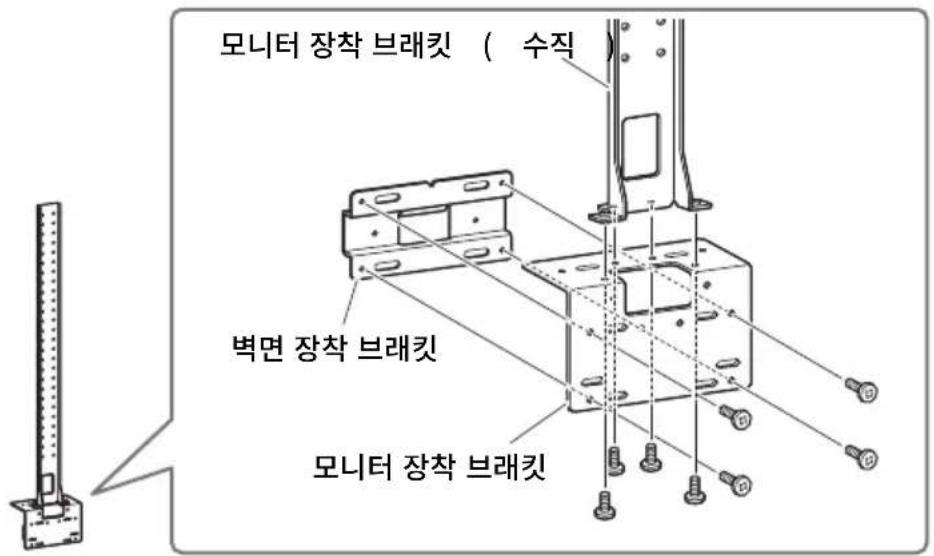

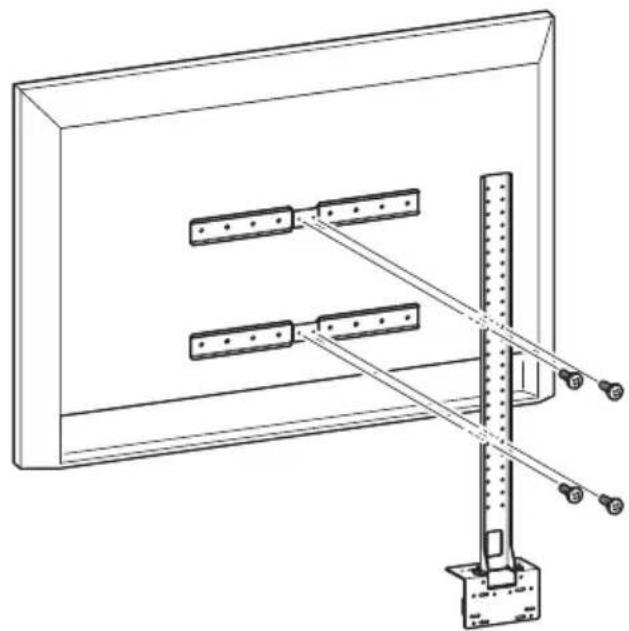

1. 모니터 장착 브래킷 (수직), 모니터 장착 브래킷 (벽걸이 브래킷에 장착용) 및 벽걸이 브래킷에 포함된 나사를 사용하여 부착합니다.

모니터 장착 브래킷 ( 수직 ) 벽면 장착 브래킷 모니터 장착 브래킷

벽면 장착 브래킷 설치

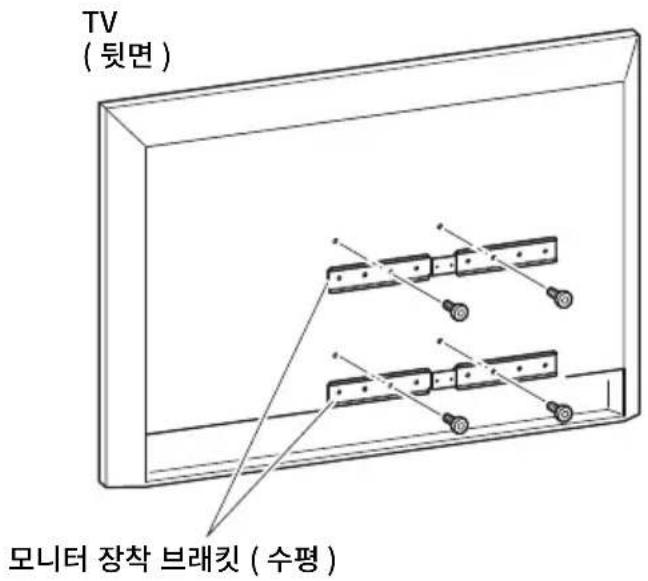

1. 포함된 나사를 사용하여 2 개의 모니터 장착 브래킷 ( 가로 ) 을 TV 에 부착하십시오

TV (뒷면) 모니터 장착 브래킷 (수평)

3.1 단계에서 조립한 브래킷을 2 단계에서 설치한 브래킷에 부착합니다.

TV 에 적합한 장착 위치를 선택하십시오.

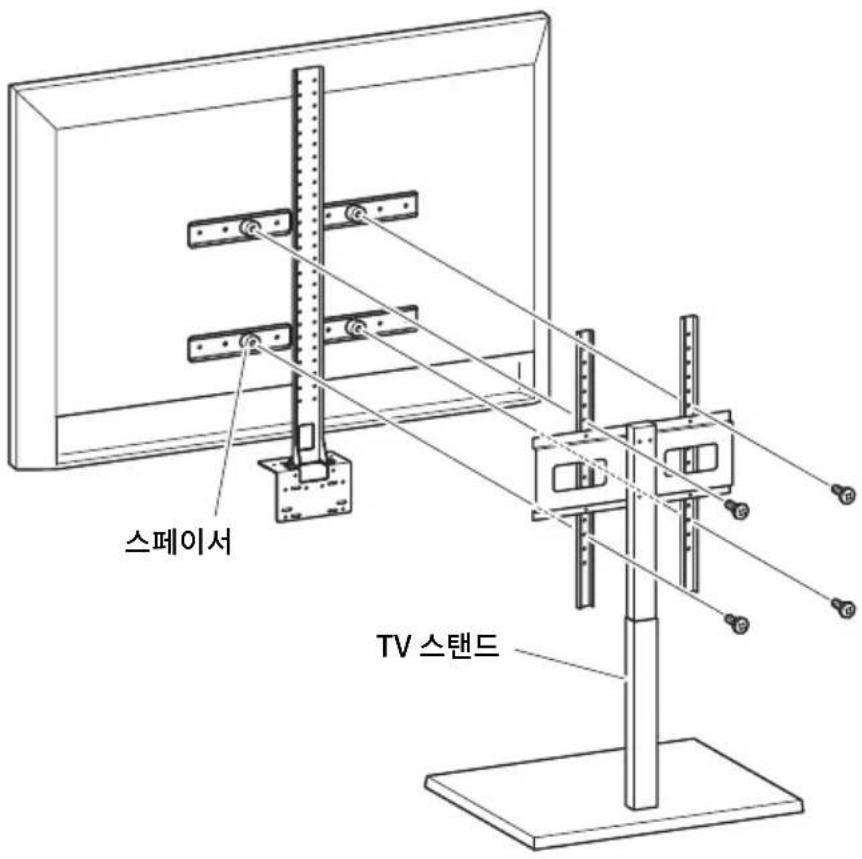

4. TV 스탠드에 부착합니다.

스페이서 TV 스탵드

중요

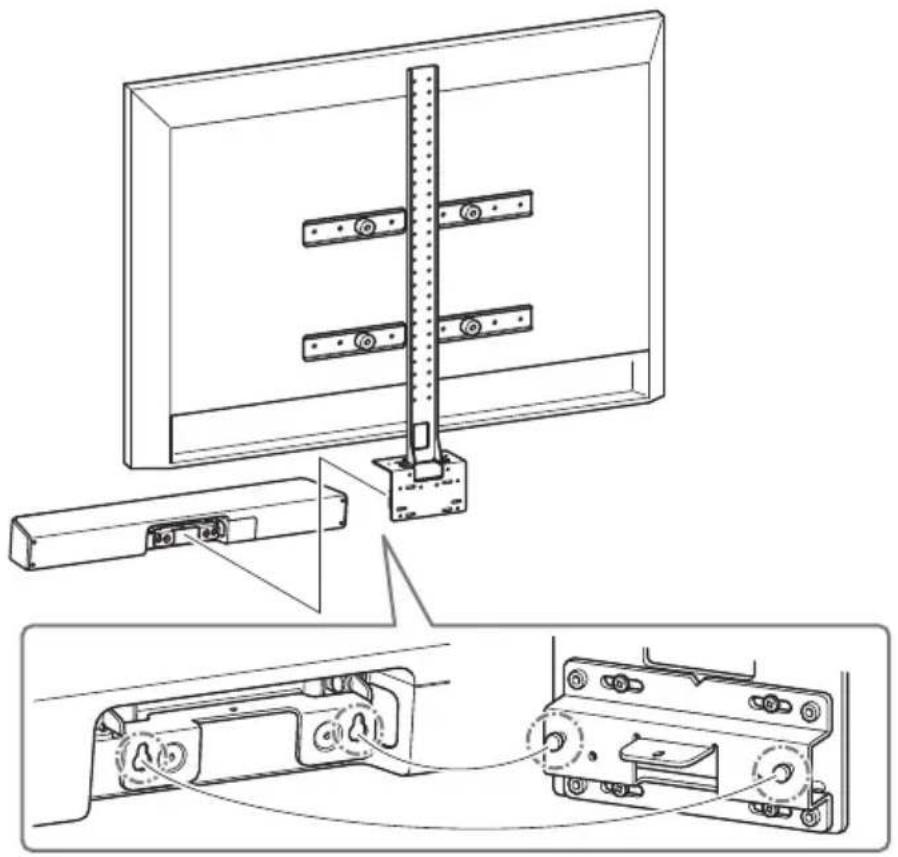

TV 스탄드의 형태에 따라 모니터 장착 브래킷 BRK-TV1(별매)에 포함된 스페이서도 단단히 고정하십시오.

벽면 장착 브래킷 설치

1. 1 단계에서 설치한 벽걸이 브래킷에 기기를 걸어 주십시오.

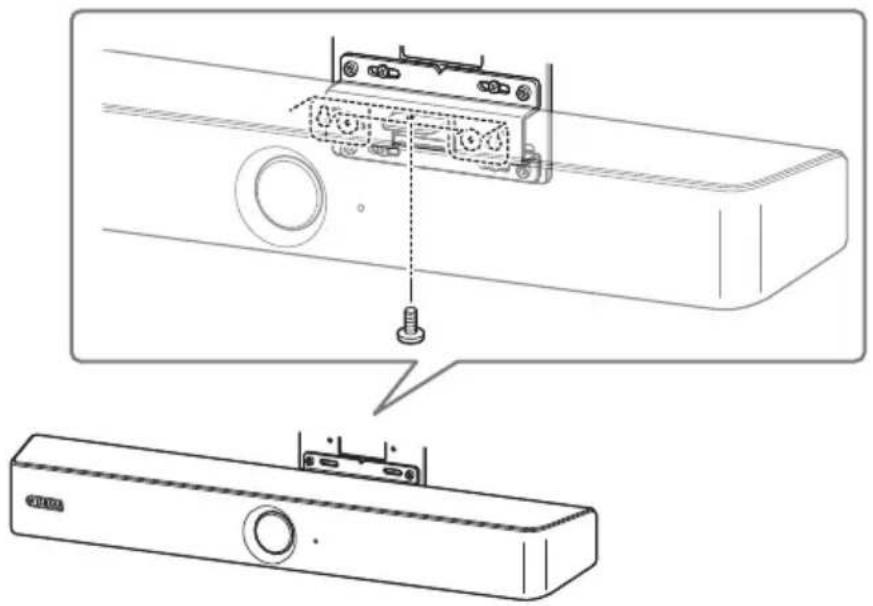

1. 장치 밀면에서 포함된 나사를 사용하여 고정합니다.

공장 초기 설정으로 돌아가기 ( 공장 초기화 )

기기 ( 후면 패널 )

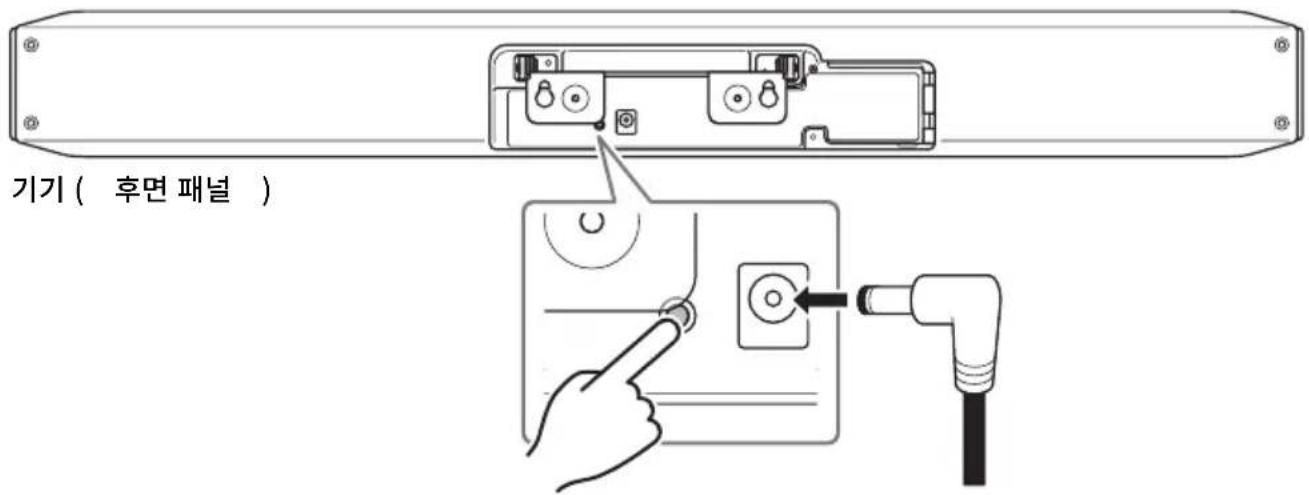

기기를 공장 초기 설정으로 되돌리려면 [FUNCTION] 버튼을 누른 상태에서 전원 케이블을 연결하여 기기를 시작하십시오. 전원 케이블을 연결한 후 [FUNCTION] 버튼을 5 초 이상 길게 누릅니다. 기기 전면 패널의 상태 표시등이 깜박이는 오렌지색에서 흰색 점등 상태로 바뀌면 기기가 공장 초기 설정으로 돌아간 것입니다.

주요 사양

치수		620 mm (W) × 90 mm (D) × 70 mm (H)
무게 1.7 kg
전원 공급 장치		20 V DC/2.1 A, CW2002100 (100 V - 240 V, 50 Hz / 60 Hz)
최대 소비 전력 42W
온도	작동 0°C ~ 40°C
	보관 -20°C ~ 60°C
습도	작동 20% ~ 85%( 비응결 )
	보관 20% ~ 85%( 비응결 )
부속품		CS-800 (기기), 먼저 읽어주세요, 안전 가이드, 빠른 가이드(본 설명서), USB 2.0 케이블 (C-A 타입 ), HDMI 케이블 , 렌즈 캡 , 단자 커버 , 리모콘 , 코인 배터리 (CR2032) × 2, AC 어댑터와 전원 코드 (CW2002100), 테이블 스탄드 , 벽면걸이 브래킷 , 장착 나사 , 육각 렌치
별매 항목		모니터 장착 브래킷 (VESA 장착 액세서리) BRKTV1, 광섬유 USB 케이블 CBL-L10AC & CBL-L25AC
