用户手册 CS800 YAMAHA

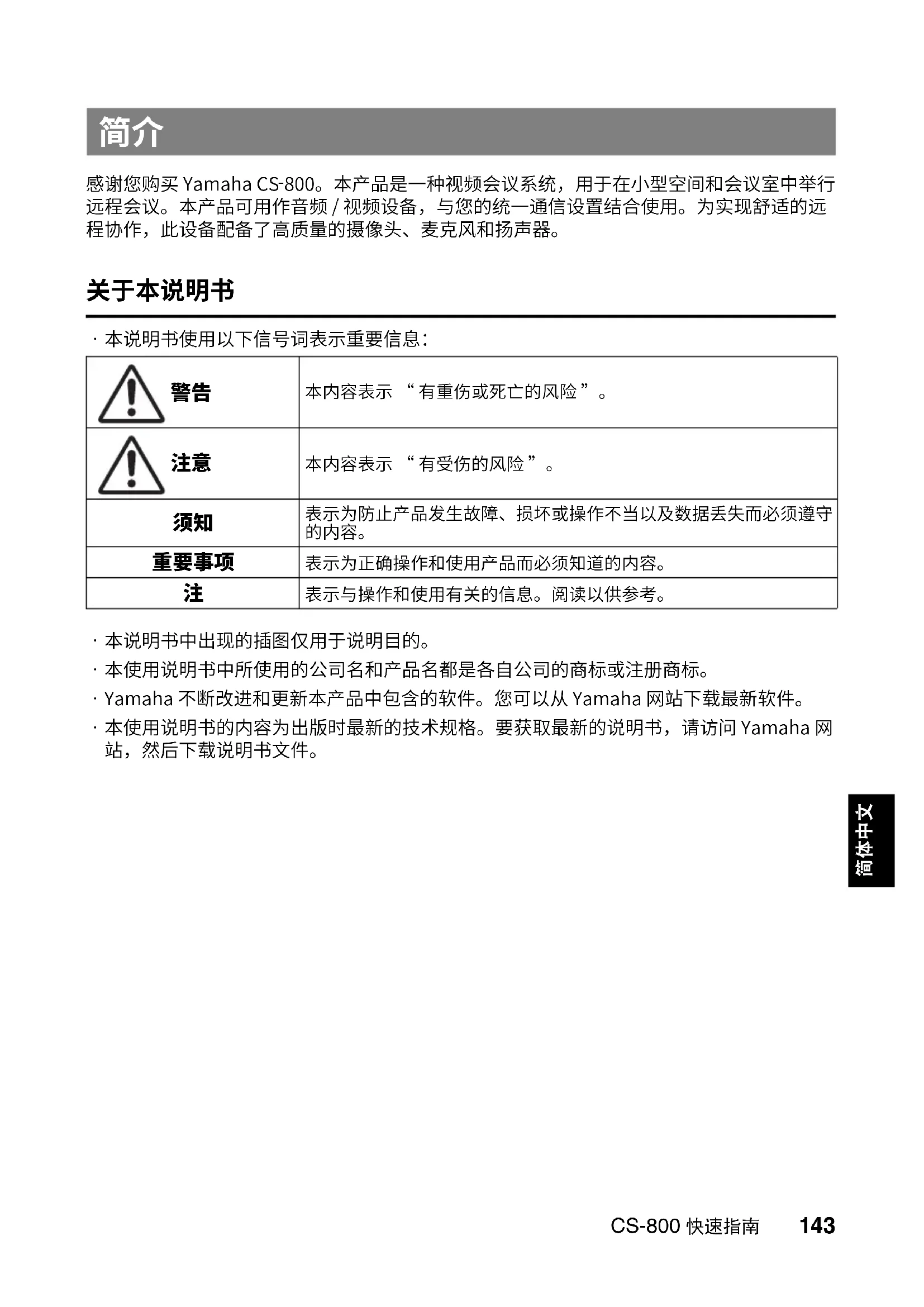

800。本产品是一种视频会议系统，用于在小型空间和会议室中举⾏ 远程会议。本产品可用作音频 / 视频设备，与您的统一通信设置结合使用。为实现舒适的远 程协作，此设备配备了高质量的摄像头、⻨克⻛和扬声器。

• 本使用说明书中所使用的公司名和产品名都是各自公司的商标或注册商标。

• Yamaha 不断改进和更新本产品中包含的软件。您可以从 Yamaha 网站下载最新软件。

• 本使用说明书的内容为出版时最新的技术规格。要获取最新的说明书，请访问 Yamaha 网 站，然后下载说明书文件。

本内容表示 “ 有重伤或死亡的⻛险 ”。 本内容表示 “ 有受伤的⻛险 ”。 表示为防止产品发生故障、损坏或操作不当以及数据丢失而必须遵守

表示为正确操作和使用产品而必须知道的内容。 表示与操作和使用有关的信息。阅读以供参考。简介

• USB 2.0 线缆（Type C-A，5 米）

端子盖螺钉（2.5 毫米 × 8 毫米）× 2 用于桌面底座的六⻆螺丝（M3 × 6 毫米）× 2 用于壁式安装支架的六⻆螺丝（M3 × 8 毫米）× 1

• 显示器安装支架 （安装配件）BRK-TV1 要将设备安装到电视的 VESA 支架，必须使用此产品。

• USB 线缆：CBL-L10AC（10 米）、CBL-L25AC（25 米） 有一种光纤 USB 线缆，可在设备和电脑分开时使用。这些线缆支持 USB 3.2 Gen2（超高 速 Plus），能够以高达 10 Gbps 的超高速度通信。

VESA 标准是国际标准，定义了将视频设备（如电视）添加到壁挂支架和电视柜时，所用螺

本产品说明书可从下列网站中以 PDF 格式下载。

以下内容描述了购买产品后首先要做的事情。

800 安全须知（随附） 包含了安全使用本产品的注意事项。

800 快速指南（本说明书，随附） 主要提供了使用本产品的基本信息，例如部件名称、安装程序和设置操作，以及从何处获 取其他相关信息的详情。

800 用⼾指南 这一指南提供了使用本产品的详细信息。还介绍了如何在您的电脑上使用 Yamaha CS Manager 以配置和操作设备。

适用于本产品的可用实用软件。如需有关本软件的详细信息，请参阅 CS

• Yamaha CS Manager 这是一款可让您从电脑上配置和操作设备的软件。

本产品旨在更新设备上的固件，以便提高可操作性、添加功能和修复问题。 Yamaha 网站提供了更新固件的信息。 有关更新步骤和设备设置的详情，请参阅 CS

800 用⼾指南。146 CS-800 快速指南

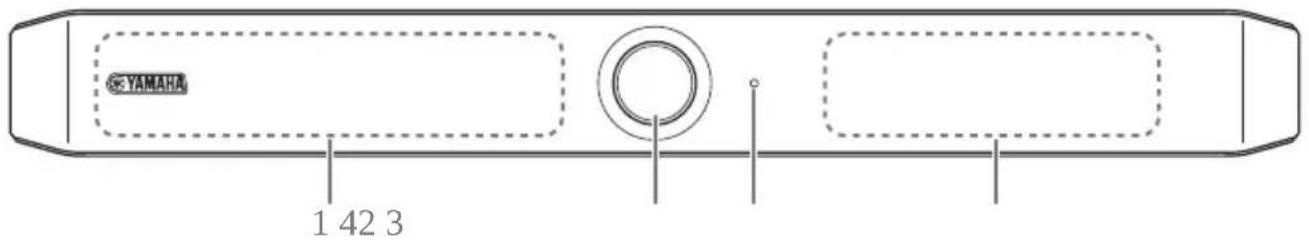

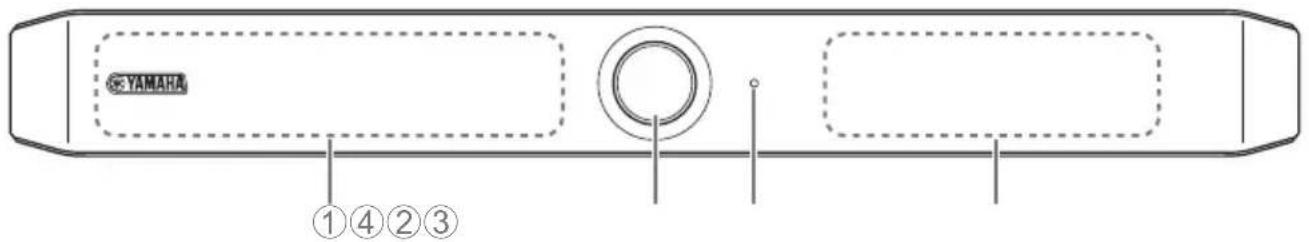

1 ⻨克⻛ 2 摄像头 3 状态指示灯 4 扬声器

指示灯状态 设备状态白色（亮起） 待机浅蓝（亮起） 摄像头正在使用中绿色（亮起） 通话中红色（亮起） ⻨克⻛已静音白色（闪烁） 0.361 次 / 秒 正在启动未亮起 已关闭；省电待机模式白色（闪烁） 0.3 次 / 秒 监控关闭橙色（闪烁） 1 次 / 秒 出厂重置；激活 HDMI 功能 /DisplayLink 功能 / 蓝牙蓝色（闪烁） 1 次 / 秒 与遥控器或智能设备配对蓝色（亮起） 3 秒 遥控配对完成通知绿色（闪烁） 2 次 / 秒 接听电话红色（闪烁） 2.5 次 / 秒 硬件错误 1 42 3控件和接头

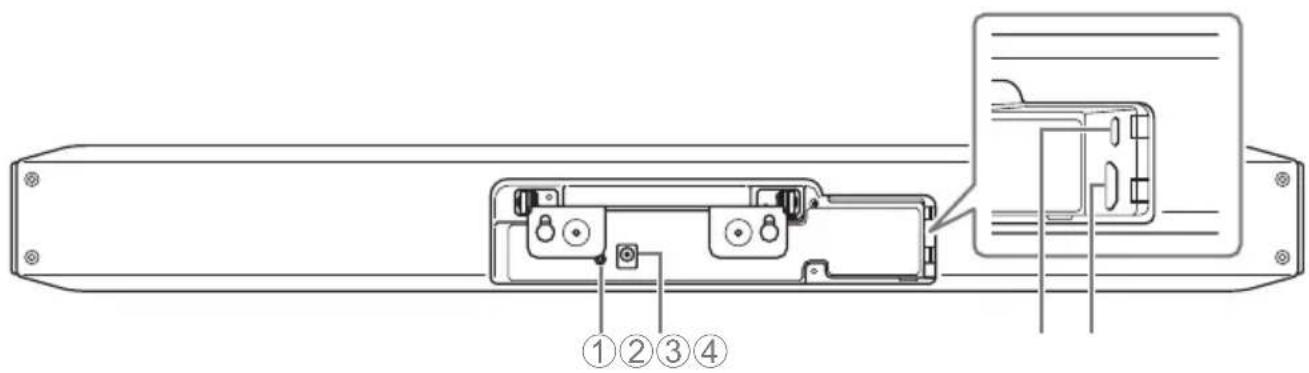

1 [FUNCTION] 按钮 可用于将设备与遥控器配对（第 152 ⻚），或让设备恢复出厂默认设置（第 161 ⻚）。 2 [DC-IN] 插孔 在此处连接交流适配器。将交流适配器连接到后面板上的 [DC-IN] 插孔后，请将电源插头

插入交流适配器即可打开设备。 3 [USB] 端口 (Type C) 此端口用于将设备连接到电脑。 这样可显示电脑屏幕并配置设备。使用随附的 USB 线缆 (Type C-A) 进⾏连接。有关设备 配置的详细信息，请参阅 CS

800 用⼾指南。 4 [HDMI] 端口 此端口用于将设备连接到电视。 这可让电视展示已连接 [USB] 端口的电脑屏幕和设备的屏幕显示。 1 2 3 4控件和接头

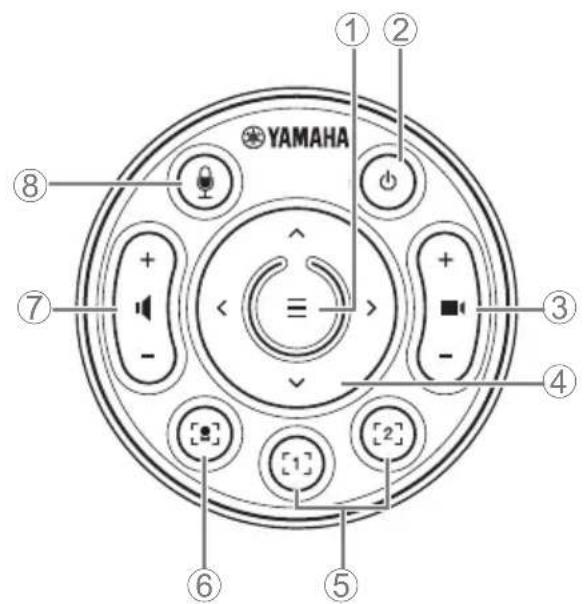

1 菜单按钮 可用于展示电视上的菜单，或将设备与遥控器配对（第 152 ⻚）。 2 电源按钮 用于打开 CS

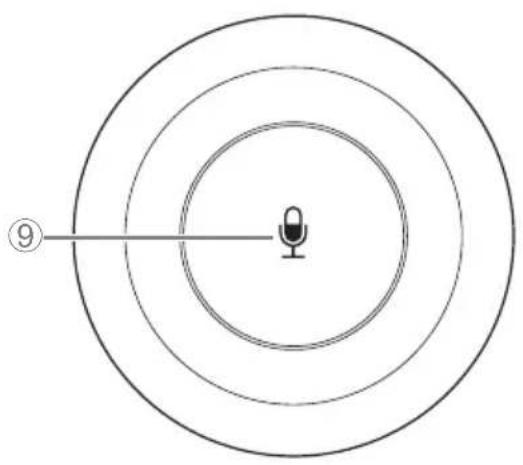

800/ 待机。 3 摄像头变焦按钮 4 水平 / 倾斜按钮 5 摄像头预设按钮 1 和 2 6 智能取景按钮 7 扬声器⾳量按钮 89 ⻨克⻛静⾳按钮

顶部 底部149 CS-800 快速指南

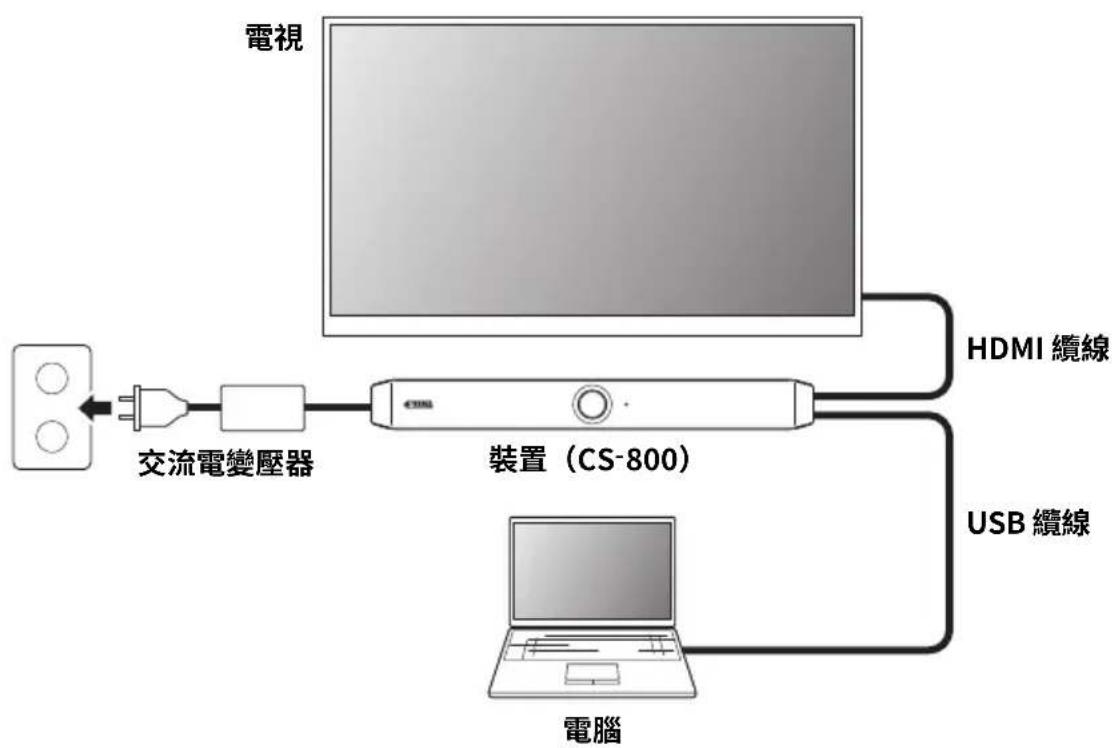

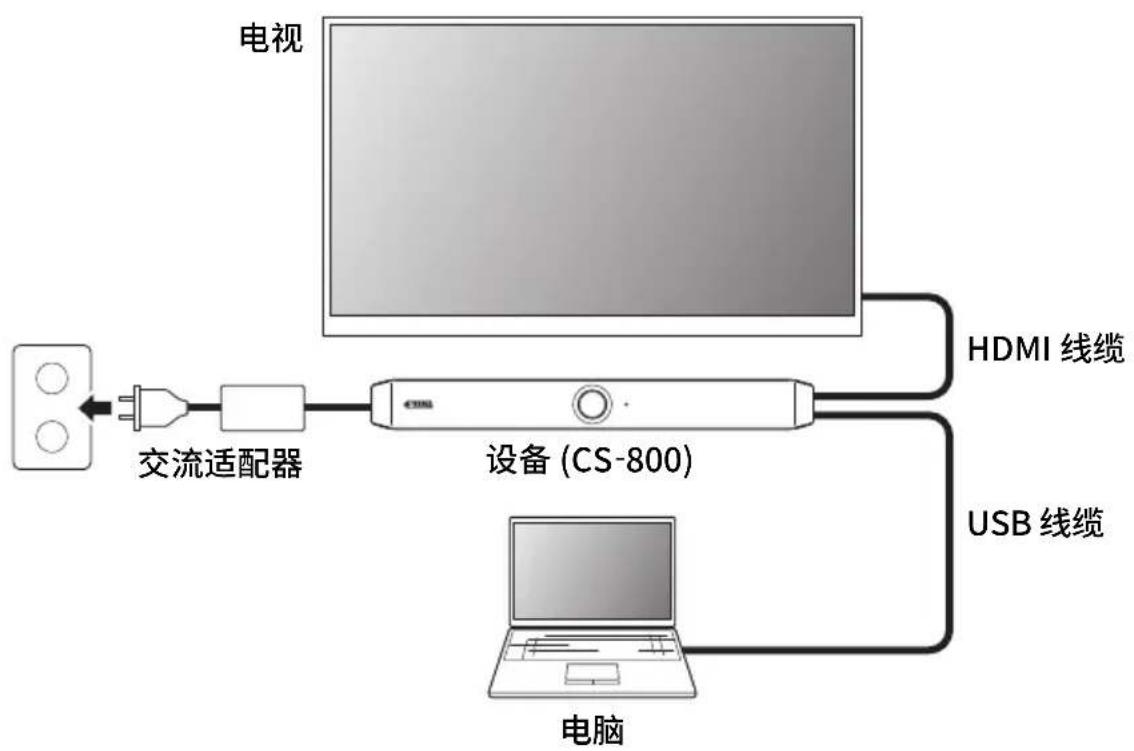

° 携带您自己的 PC 时 如果要将电脑带至举⾏视频会议的地点，使用此安装步骤。 将随附的 HDMI 线缆的一端连接至设备上的 [HDMI] 端口，然后再将另一端连接至电视。 将随附的 USB 线缆的一端连接至设备上的 [USB] 端口，然后再将另一端连接至电脑。

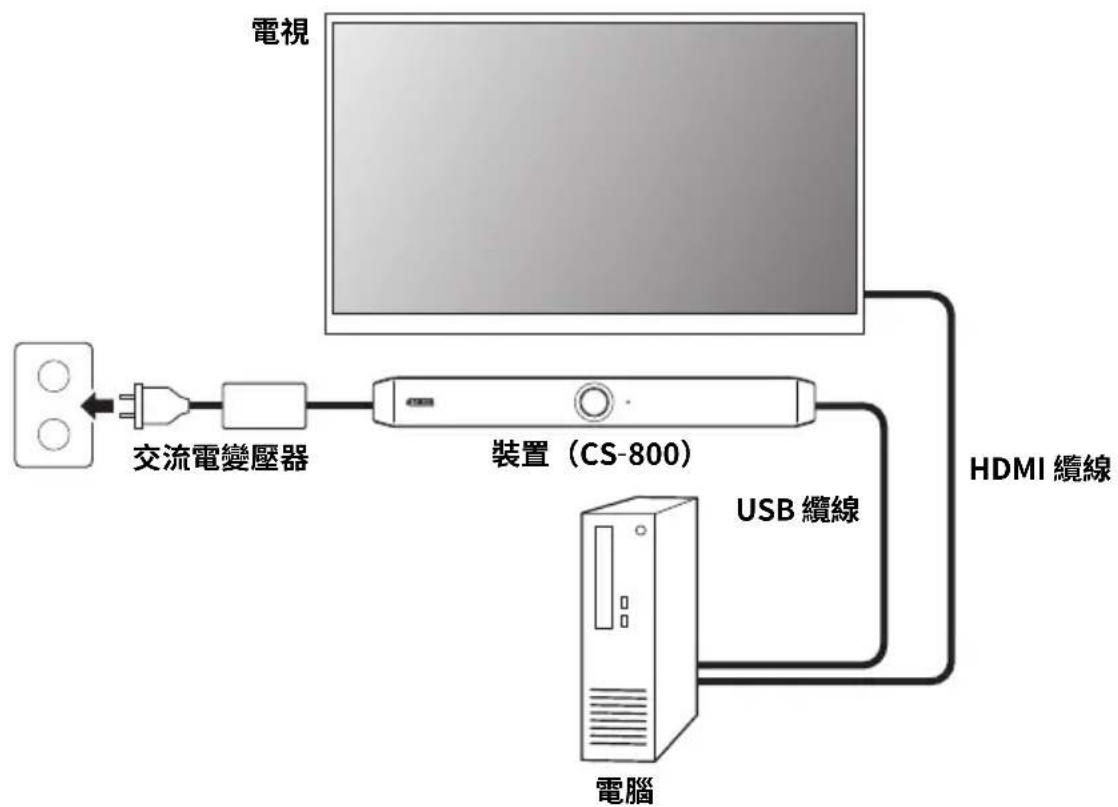

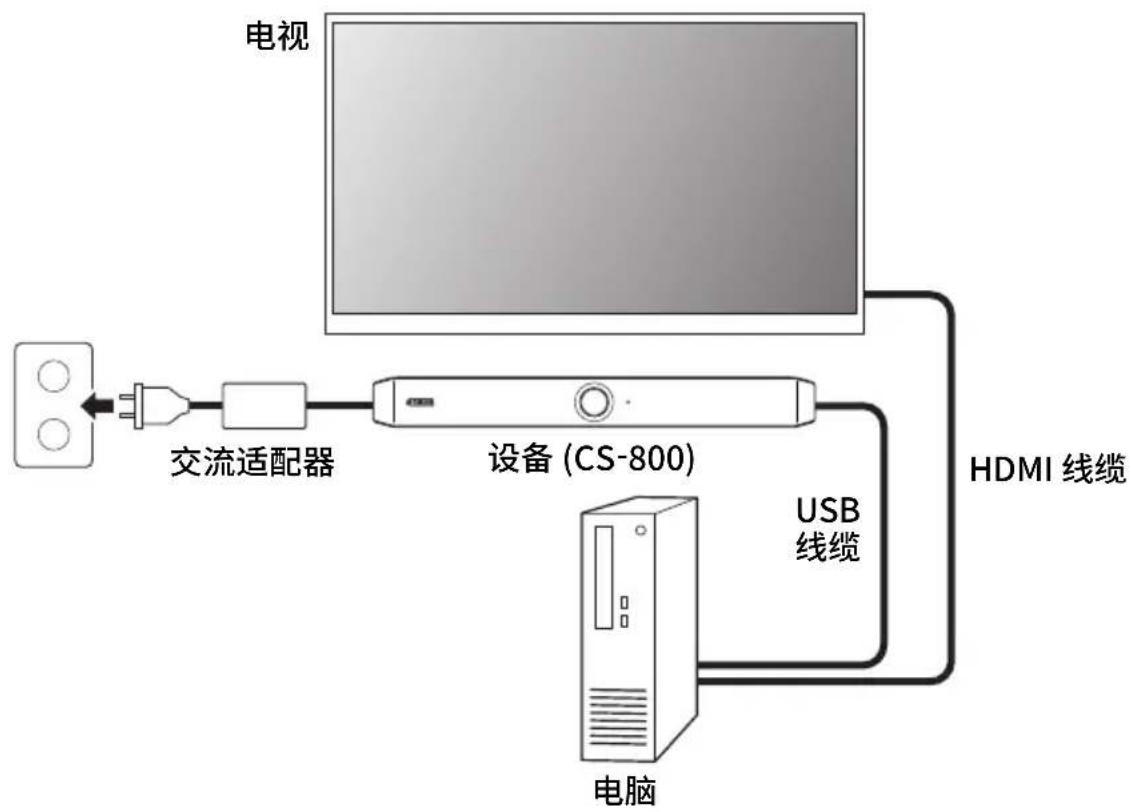

CS-800 快速指南 ° 使用会议室 PC 时 如果视频会议专用的电脑或平板电脑安装在举⾏视频会议的位置，则使用此安装步骤。 将随附的 HDMI 线缆的一端连接至电脑，然后再将另一端连接至电视。 将随附的 USB 线缆的一端连接至设备上的 [USB] 端口，然后再将另一端连接至电脑。

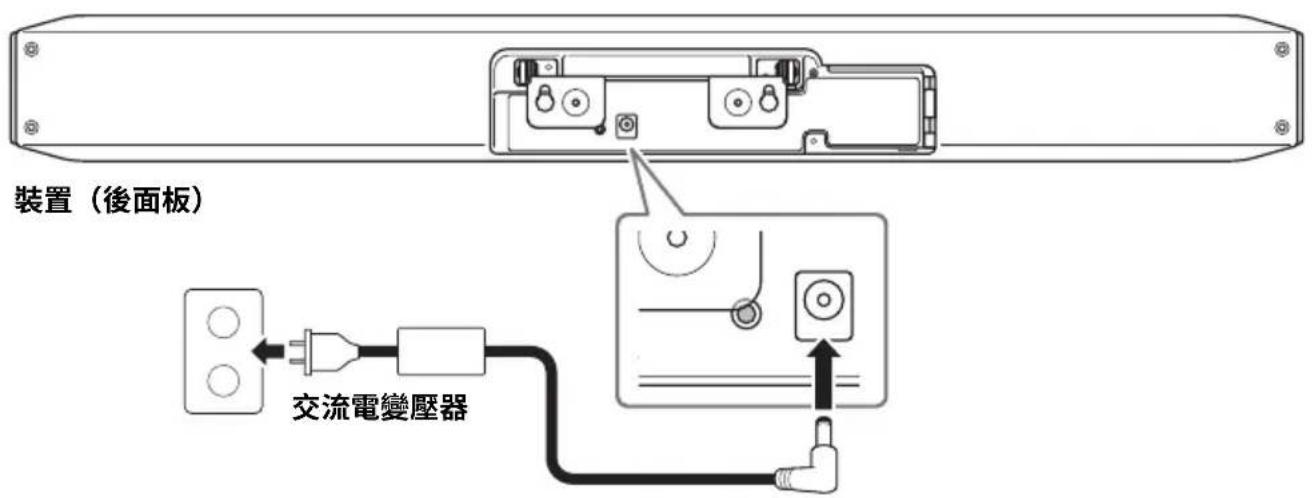

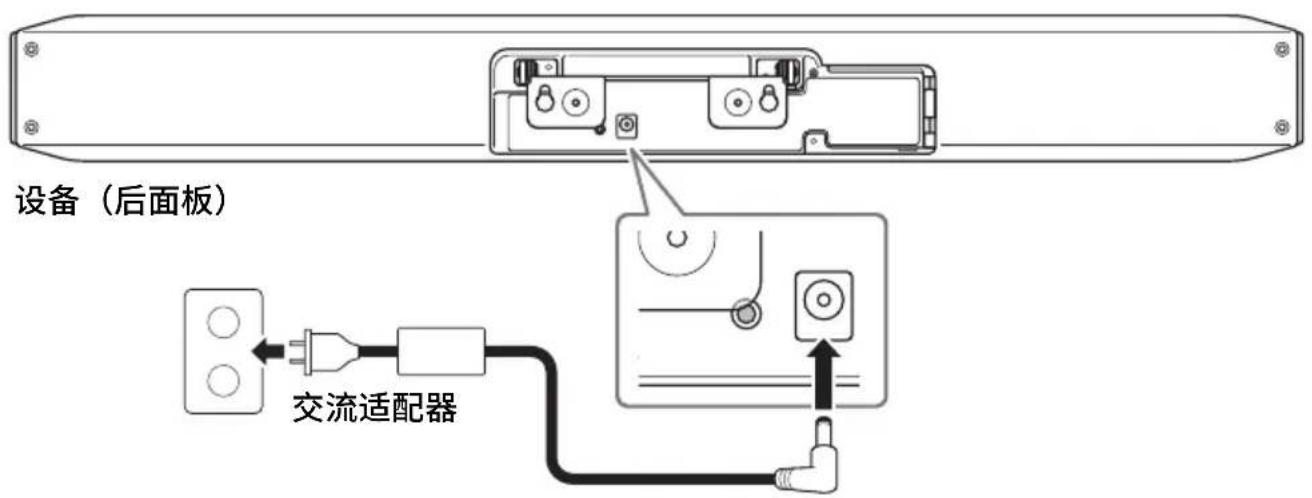

将交流适配器的一端插入设备上的 [DC-IN] 插孔，然后再将另一端插入电源插座。 插入交流适配器即可打开设备。

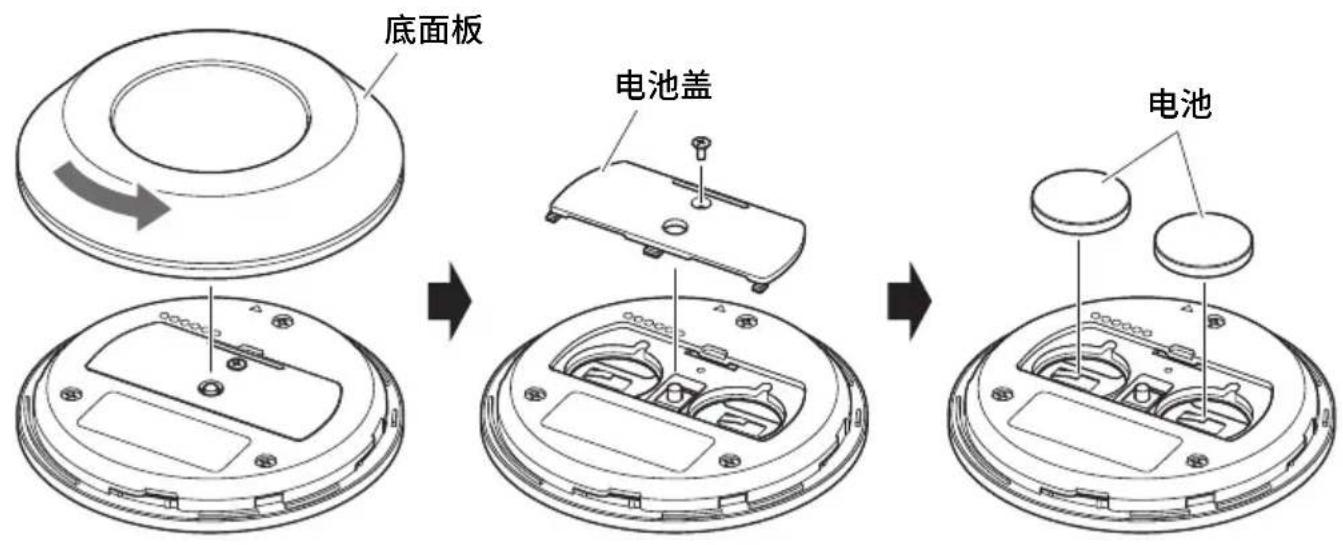

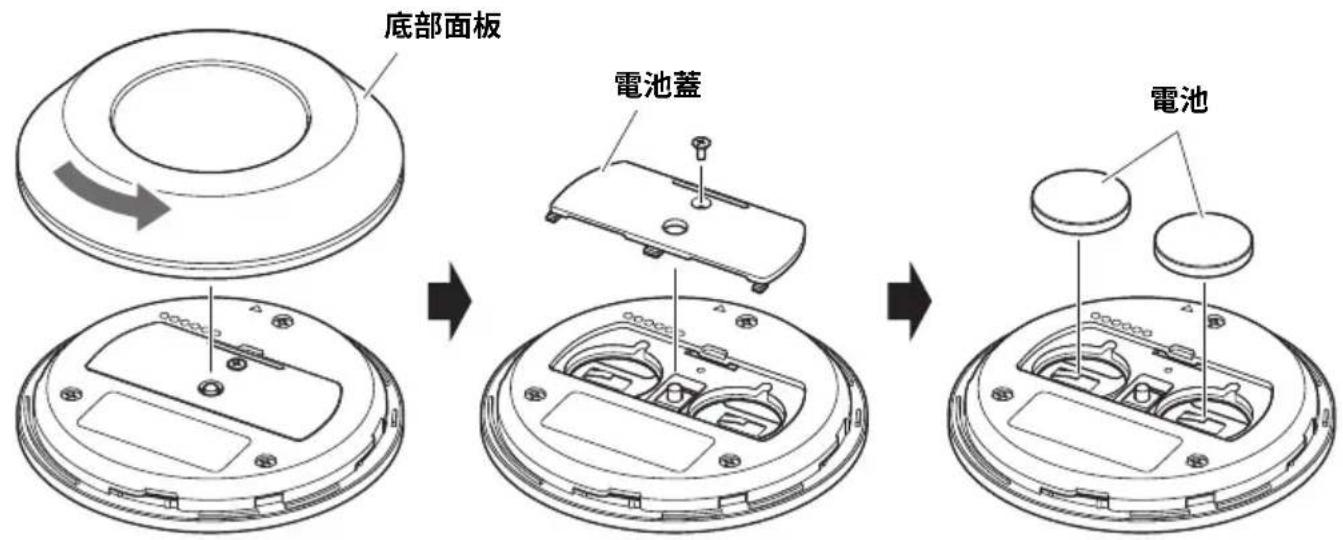

在连接电源后，此设备可通过遥控器上的电源按钮打开或设置为待机。 插入 / 更换遥控器电池 移除底面板和电池盖，然后插入两节电池 (CR2032)。

为使用遥控器操控设备，请按照以下步骤对它们进⾏配对。

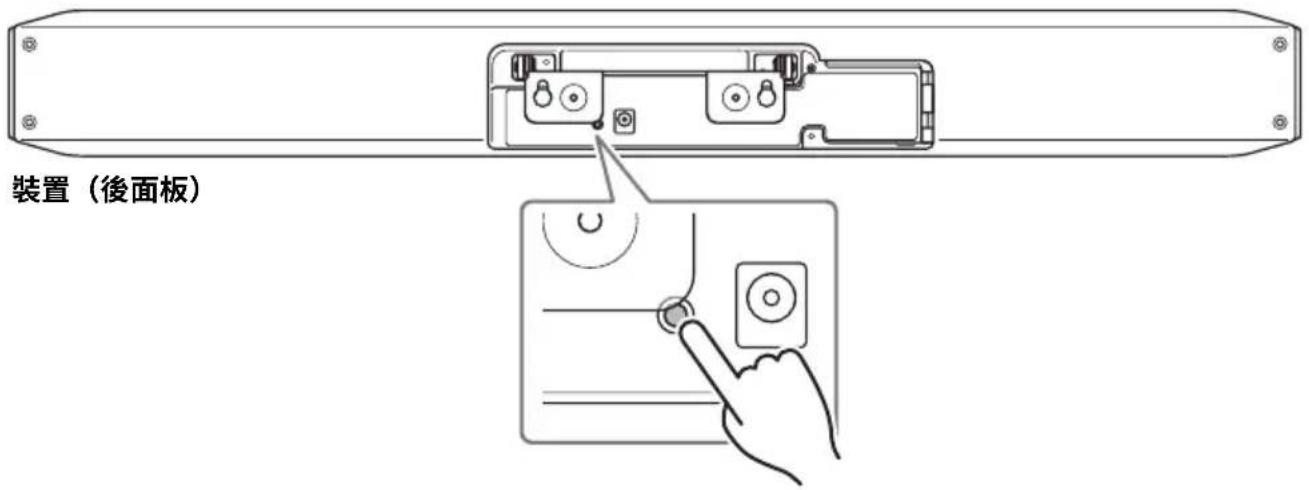

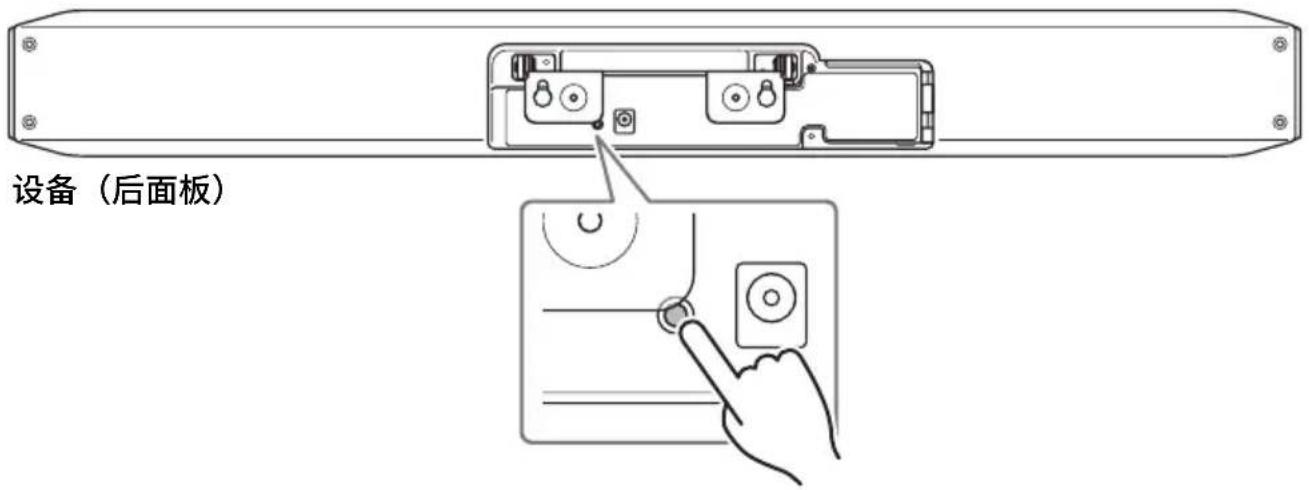

1. 长按 [FUNCTION] 按钮（在设备的后面板上）至少 2 秒。

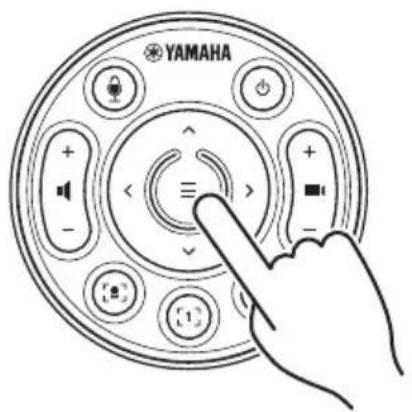

2. 在遥控器上长按菜单按钮至少 2 秒。

设备前面板上的状态指示灯呈蓝色亮起 3 秒后，即表示配对完成。 设备（后面板）153 CS-800 快速指南

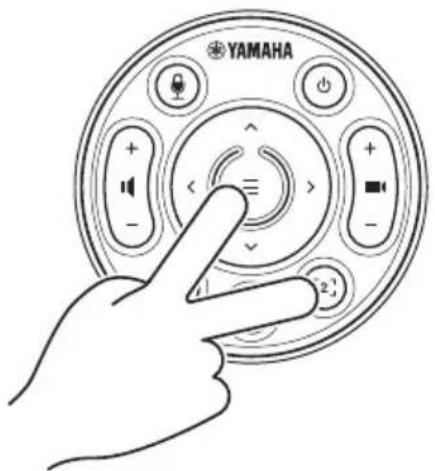

要使用您自己的电脑 / 智能设备，需要激活 HDMI 功能 /DisplayLink 功能 / 蓝牙。 在遥控器上长按菜单按钮和摄像头预设按钮 2 按钮至少 3 秒。 设备前面板上的状态指示灯每隔 0.5 秒呈橙色闪烁 5 次，即表示配置完成。 在使用您自己的电脑 ( 第 149 ⻚ ) 时，根据连接的电脑安装 DisplayLink 驱动是至关重要的。 通过 displaylink.com/downloads 下载最新的驱动。 在电脑上，选择 “Yamaha CS

800” 作为默认的音频播放 / 录制设备。此外，在您的统一通 信应用程序中，选择 CS

800 作为视频 / 音频设备。 指定使用您自己的电脑 / 智能设备的必要设置 安装 DisplayLink

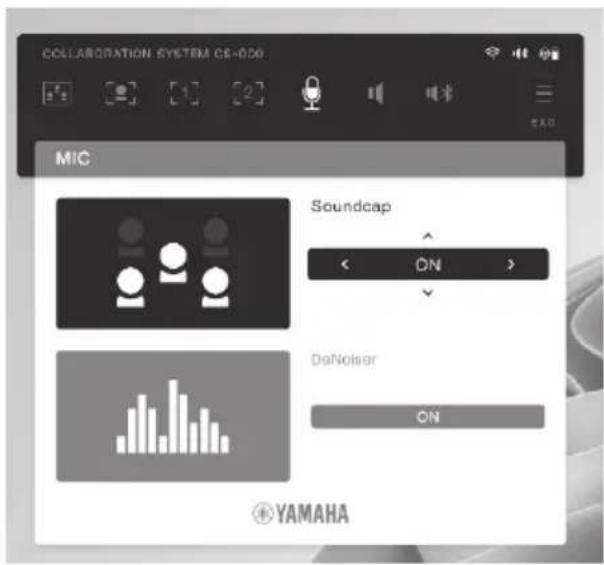

选择电脑上的设备154 CS-800 快速指南 屏幕上的显示菜单是用于在电视屏幕上显示设备的设置菜单的功能。该功能可以通过遥控器进⾏操作。

• 如果电视通过 HDMI 线缆连接至 CS 800，则可在设置中使用此功能。如果电视通过 HDMI 线缆连接至电脑，则无法在设置中使用此功能。•为了使用此功能，请先按照 “ 指定使用您自己的电脑 / 智能设备的必要设置 ”（第 153 ⻚）中的步骤操作。

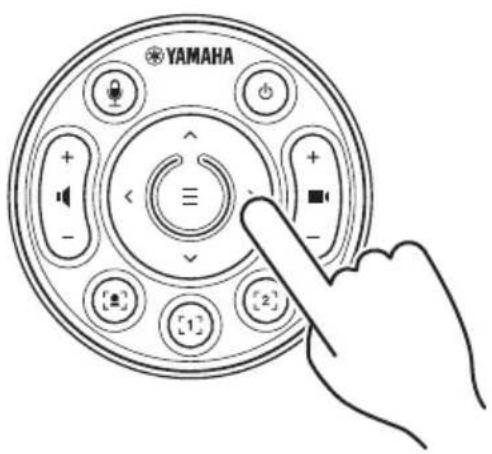

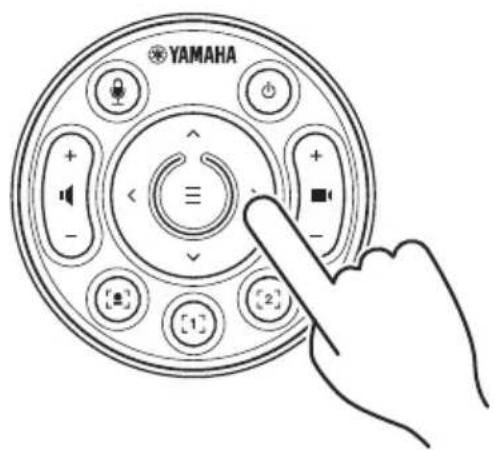

2. 使用遥控器上的水平 / 倾斜按钮进⾏导航。

通过电视屏幕配置设备（屏幕上的显示菜单）155 CS-800 快速指南

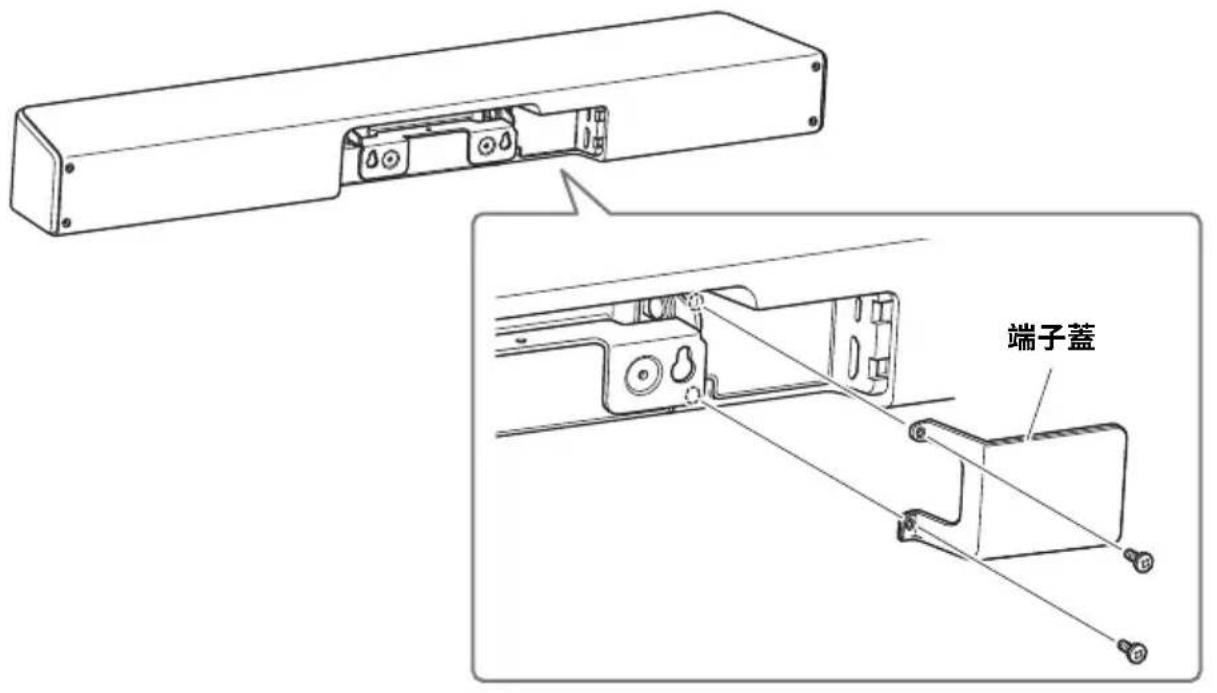

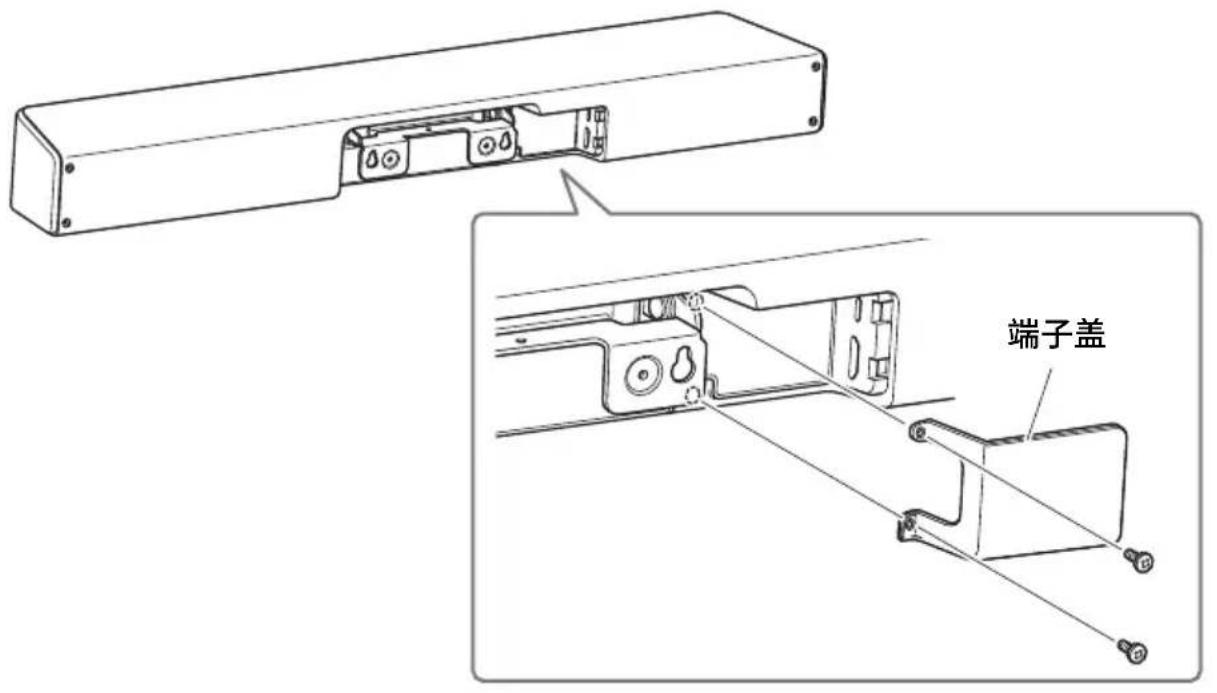

使用随附的螺钉，将端子盖固定到设备上。 将随附的桌面底座固定到设备上。

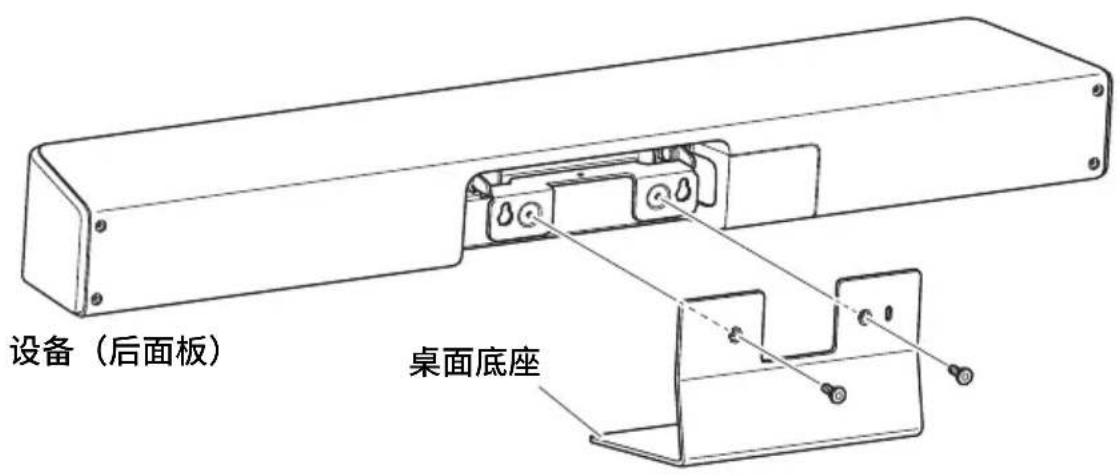

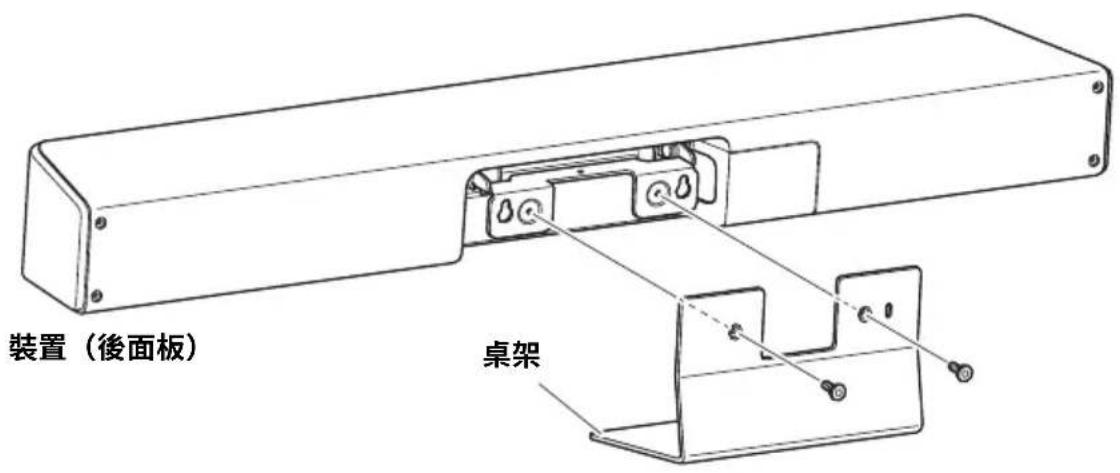

1. 使用随附的螺钉，将桌面底座固定到设备上。

设备（后面板）156 CS-800 快速指南

• 通过您购买产品的经销商或专业承包商，确保已安装了安装支架。•安装后，确保已将 CS 800 牢牢固定。此外，经常检查以防止设备掉落或翻倒。对于因安装不当而导致的事故，我们不承担负责。•安装后，请不要斜靠在 CS 800 上，也不要从上面对其施加强压。如果设备掉落，可能会导致人身伤害或产品损坏。 通过随附的壁式安装支架，此设备可以安装到墙上。

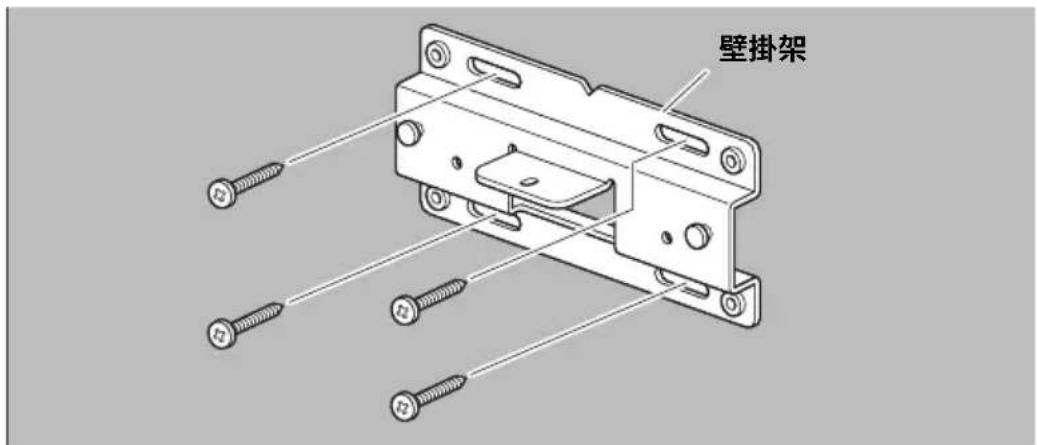

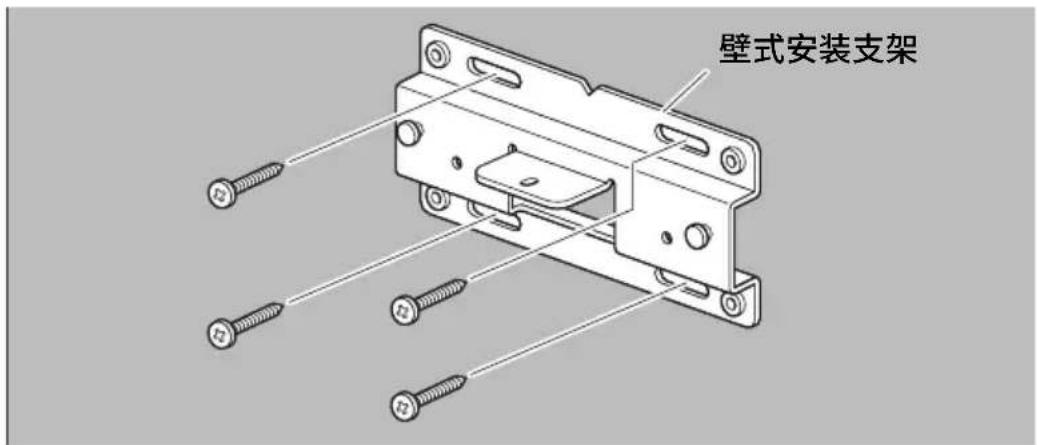

• 不随附将壁式安装支架安装在墙上的螺钉。准备足够坚固的螺钉。 •有关螺钉和安装的详细信息，请确保联系购买本产品的经销商或专业承包商。 壁式安装支架安装壁式安装支架

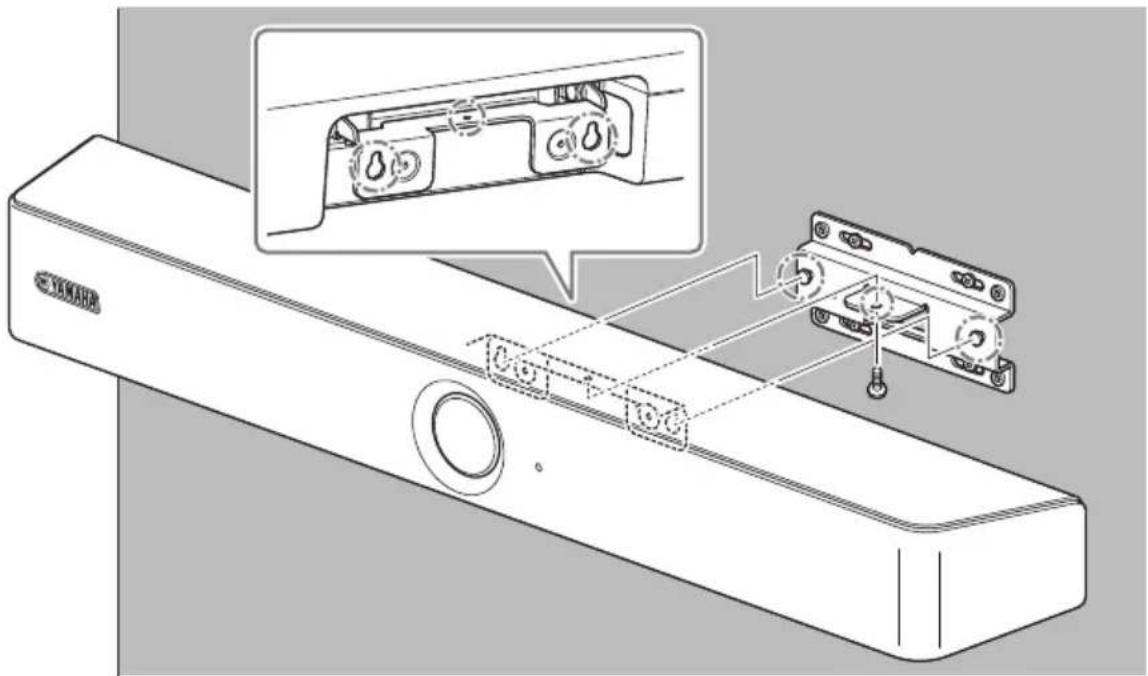

2. 将设备悬挂于步骤 1 中安装的支架上。

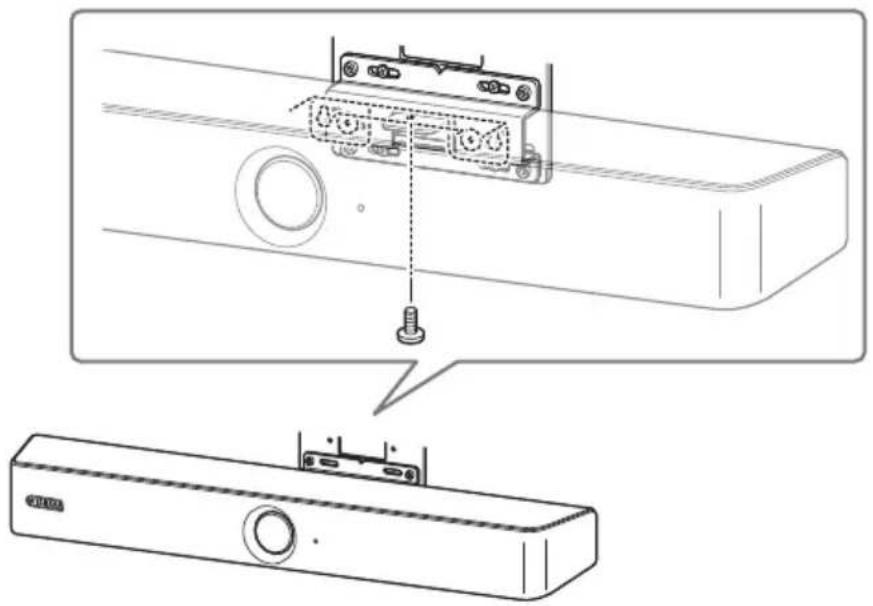

3. 在壁式安装支架的底部，使用随附的螺钉固定设备。

安装显示器的安装支架 (VESA) 使用显示器安装支架 BRK-TV1（单独出售），将设备连接到电视上。以下是使用电视螺孔和

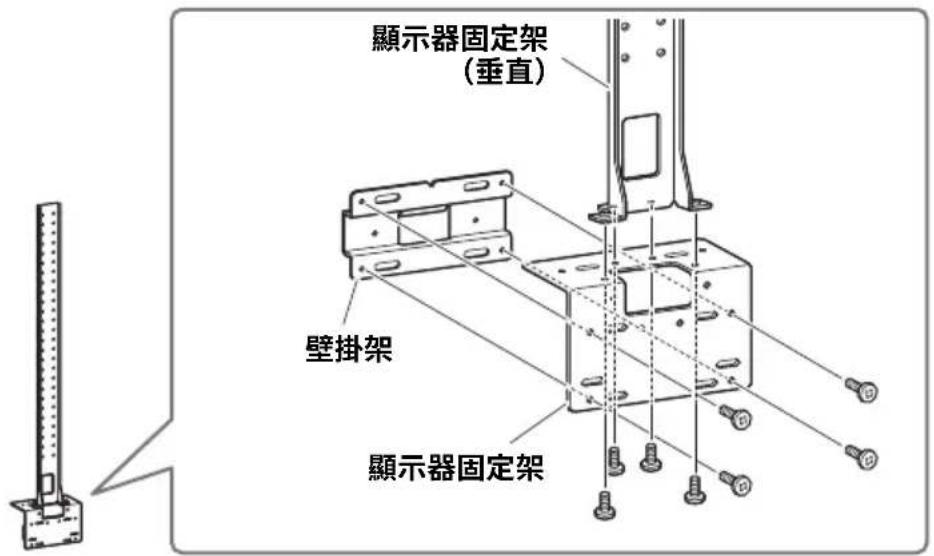

1. 使用随附的螺钉，安装固定显示器安装支架（垂直方向）、显示器安装支架（用

于安装到壁式安装支架）以及壁式安装支架。

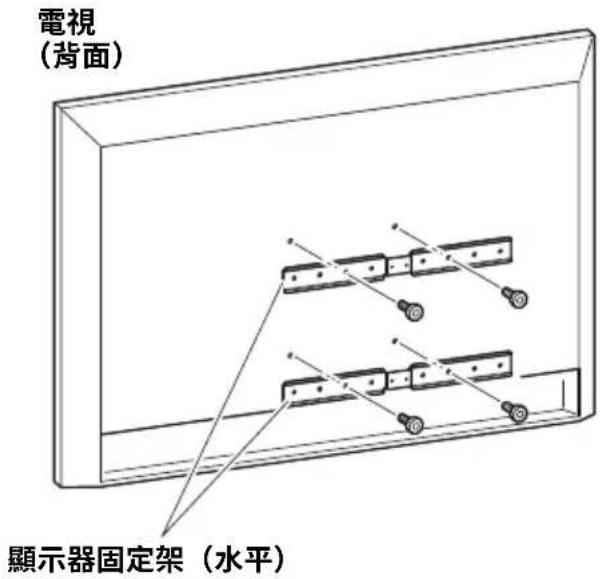

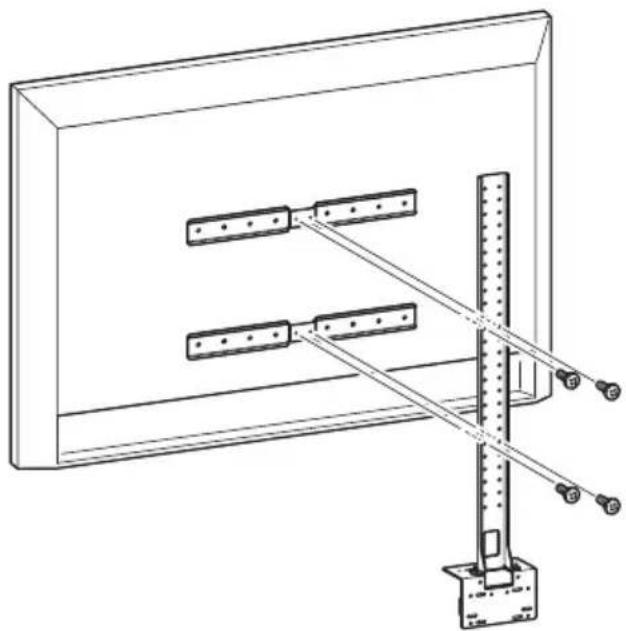

2. 通过使用随附螺钉，将两个显示器安装支架（垂直方向）安装到电视上。

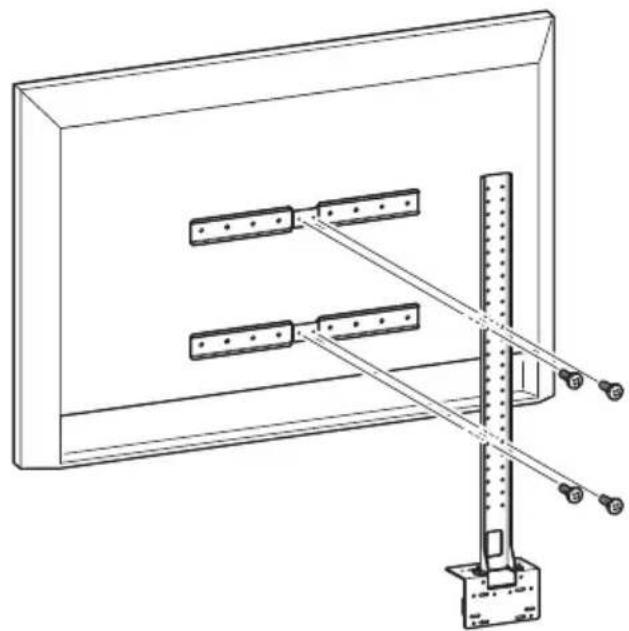

3. 将步骤 1 中组装的支架安装到步骤 2 中安装的支架上。

为电视选择合适的安装位置。 显示器安装支架（水平方向）

根据电视柜的配置，牢牢固定显示器安装支架 BRK-TV1（单独出售）随附的垫片。

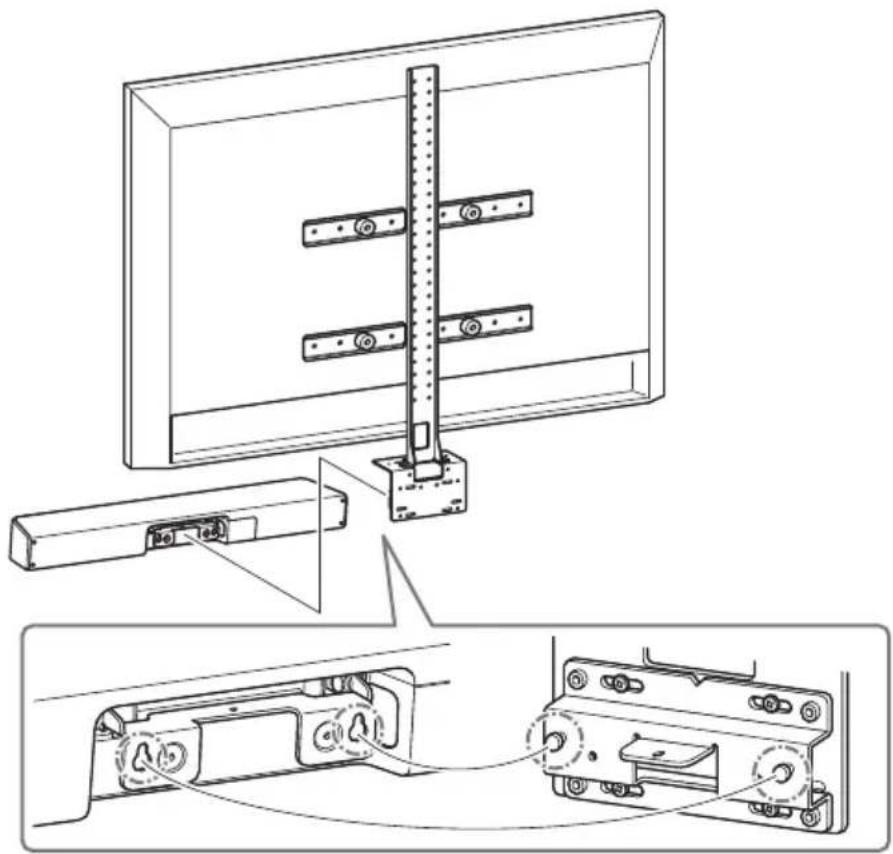

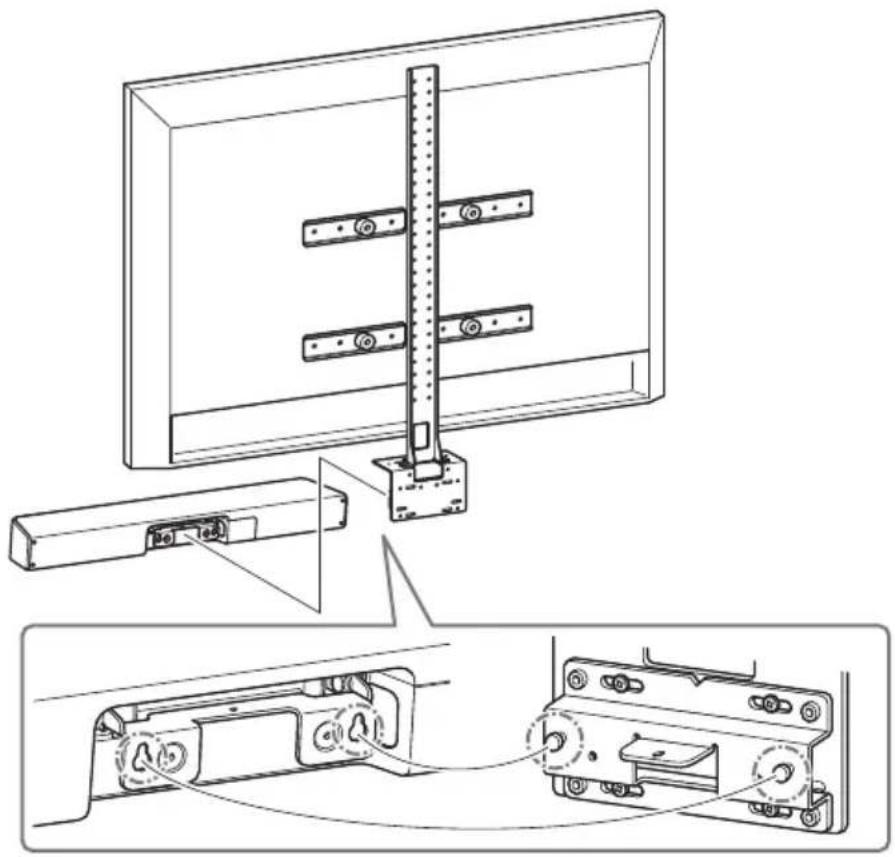

5. 将设备悬挂于步骤 1 中安装的壁式安装支架。

6. 使用随附的螺钉在设备底部牢牢固定。161

要恢复设备的出厂默认设置，请在按住 [FUNCTION] 按钮时通过连接电源线来启动设备。连 接电源线后，按住 [FUNCTION] 按钮至少 5 秒。设备前面板的状态指示灯从橙色闪烁改为白 色亮起，则此设备恢复了出厂默认设置。 恢复出厂默认设置（出厂重置）

尺寸 620 毫米（宽）× 90 毫米（长）× 70 毫米（高） 重量 1.7 千克

20 V 直流 /2.1 A，CW2002100 （100 V – 240 V，50 Hz/60 Hz） 最大功耗 42 W

800（设备），请先阅读，安全须知，快速指南（关于本说明书）， USB 2.0 线缆 (Type C-A)，HDMI 线缆，镜头盖，端子盖， 遥控器，纽扣电池 (CR2032) × 2，配有电源线的交流适配器 (CW2002100)，桌面底座，壁式安装支架，安装螺钉，六⻆扳手

显示器安装支架（VESA 安装配件）BRK
