РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CS800 YAMAHA

О данном руководстве.... 123

Элементы, входящие в комплект 124

Элементы, продаваемые отдельно 124

Доступные руководства.... 125

Доступные утилиты 125

Обновление встроенного ПО 125

Элементы управления и разъемы.... 126

Передняя панель....126

Задняя панель 127

Пульт ДУ 128

Подключения и настройка 129

Настройка эталонных параметров 129

Источник питания....131

Установка и замена батареек в пульте ДУ....131

Сопряжение устройства и пульта ДУ.... 132

Настройка необходимых параметров для использования собственного ПК или интеллектуального устройства .... 133

Установка драйвера DisplayLink® 133

Выбор устройства на компьютере 133

Конфигурация устройства с экрана телевизора (экранное меню)..... 134

Использование меню настроек 134

Установка крышки разъема.... 135

Установка настольного штатива 135

Установка кронштейна для монтажа на стене 136

Установка на стене 136

Установка монтажного кронштейна для монитора (VESA) 137

Восстановление заводских настроек по умолчанию (аппаратный сброс).... 141

Основные технические характеристики 141

Введение

Благодарим за покупку продукта Yamaha CS-800. Данный продукт представляет собой систему видеоконференц-связи для проведения дистанционных конференций в помещениях и переговорных комнатах, где собираются вместе много людей. Ее можно использовать в качестве аудио или видео устройства в сочетании с настройкой вашей системы унифицированных коммуникаций. Для обеспечения комфортной совместной работы в дистанционном режиме данное устройство оснащено высококачественной камерой, микрофоном и динамиком.

О данном руководстве

- В данном руководстве используются следующие сигнальные слова для обозначения важной информации.

ПРЕДУПРЕЖДЕНИЕ	Данная информация предупреждает о риске гибели или получения серьезных травм.
ВНИМАНИЕ	Данная информация предупреждает о риске получения травмы.
УВЕДОМЛЕНИЕ	Указания, которые необходимо соблюдать во избежание неисправности, повреждения или нарушения работы продукта, а также потери данных.
ВАЖНО	С данной информацией необходимо ознакомиться, чтобы использовать продукт надлежащим образом.
ПРИМЕЧАНИЕ	Данная информация связана с использованием продукта. Ознакомьтесь с ней для справки.

• Иллюстрации в данном руководстве приведены только в качестве примеров.
• Названия компаний и изделий в данном руководстве являются товарными знаками или зарегистрированными товарными знаками соответствующих компаний.
• Компания Yamaha постоянно выпускает усовершенствования и обновления программного обеспечения, прилагаемого к данному продукту. Последнюю версию программного обеспечения можно загрузить с веб-сайта Yamaha.
• В содержании данного руководства приведены последние на момент публикации технические характеристики. Для получения последней версии руководства посетите веб-сайт Yamaha и загрузите файл с руководством.

Элементы, входящие в комплект

• CS-800 (устройство)
- Прочтите это в первую очередь
- Руководство по безопасности
- Краткое руководство (настоящий документ)
• Кабель USB 2.0 (тип C-A, 5 м)
- Кабель HDMI (2 м)
• Пульт ДУ
• Колпачок объектива
- Крышка разъема
- Аккумулятор таблеточного типа (CR2032) × 2
- Адаптер переменного тока с кабелем питания (CW2002100)
• Настольный штатив
- Кронштейн для монтажа на стене
• Винты
Винт крышки разъема (2,5 мм × 8 мм) × 2
Шестигранный винт (М3 × 6 мм) для настольного штатива × 2
Шестигранный винт (М3 × 8 мм) для кронштейна для монтажа на стене × 1
- Шестигранный гаечный ключ

Элементы, продаваемые отдельно

• Монтажный кронштейн для монитора (монтажное приспособление) BRK-TV1 Он требуется для установки устройства на крепление VESA для телевизора.
• USB-кабели: CBL-L10AC (10 метров), CBL-L25AC (25 метров)
  Это оптоволоконные USB-кабели. Они используются, когда устройство и компьютер находятся в разных местах. Они поддерживают стандарт USB 3.2 Gen2 (Super Speed Plus) и позволяют устанавливать соединение на высокой скорости до 10 Гбит/с.

ПРИМЕЧАНИЕ

Стандарты VESA – это международные стандарты, которые определяют расстояние между отверстиями для винтов, которые используются при креплении видео оборудования, например, телевизоров, на настенных кронштейнах и стойках для телевизора.

Доступные руководства

Руководства для данного продукта можно загрузить в формате PDF со следующего веб-сайта.

США и Канада

• Прочтите в первую очередь (прилагается)
  В этом документе описываются действия, которые необходимо выполнить сразу после приобретения продукта.
• Руководство по безопасности для CS-800 (прилагается)
  В этом документе изложены меры предосторожности для безопасного использования данного продукта.
• Краткое руководство для CS-800 (настоящий документ, прилагается)
  В этом документе представлена основная информация по использованию продукта, в частности, названия компонентов, процедуры установки и операции по настройке, а также подробные сведения о том, где можно получить другую сопутствующую информацию.
• Руководство пользователя для CS-800
  Этот документ содержит подробную информацию по использованию данного продукта. В нем также объясняется, как использовать Yamaha CS Manager на компьютере для настройки устройства и управления им.

Доступные утилиты

Для данного продукта доступны дополнительные утилиты. Подробнее об этих программах см. в руководстве пользователя для CS-800.

- Yamaha CS Manager

Данная программа позволяет настраивать устройство и управлять им с компьютера.

Обновление встроенного ПО

Данный продукт предусматривает обновление встроенного ПО устройства с целью улучшения производительности, добавления функций и устранения проблем.

Информация по обновлению встроенного ПО представлена на веб-сайте Yamaha.

Подробнее о процедуре обновления и настройках устройства см. в руководстве пользователя для CS-800.

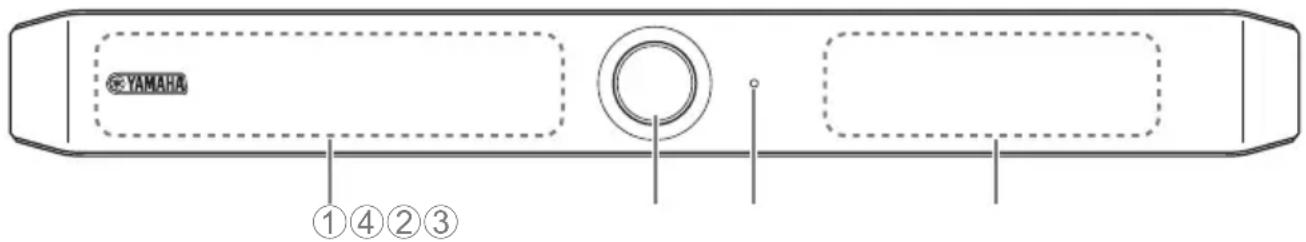

Передняя панель

YAMAHA ①④②③

①Микрофон
②Камера
③Индикатор состояния

Показывает состояние устройства.

Состояние индикатора		Состояние устройства
Белый (горит) Режим ожидания
Голубой (горит) Камера включена
Зеленый (горит) Во время вызова
Красный (горит) Микрофон	отключен
Белый(мигает)	0,361 раз/сек	Запуск устройства
Не горит		Устройство выключено, энергосберегающий режиможидания
Белый(мигает)	0,3 раз/сек Мониторинг выключен
Оранжевый(мигает)	1 раз/сек	Восстановление заводских настроек, активацияфункции HDMI/функции DisplayLink/Bluetooth
Синий(мигает)	1 раз/сек	Сопряжение с пультом ДУ или интеллектуальнымустройством
Синий(горит)	3 секунды	Уведомление о завершении сопряжения с пультомДУ
Зеленый(мигает)	2 раза/сек Получение вызова
Красный(мигает)	2,5 раза/сек Аппаратная ошибка

④Динамик

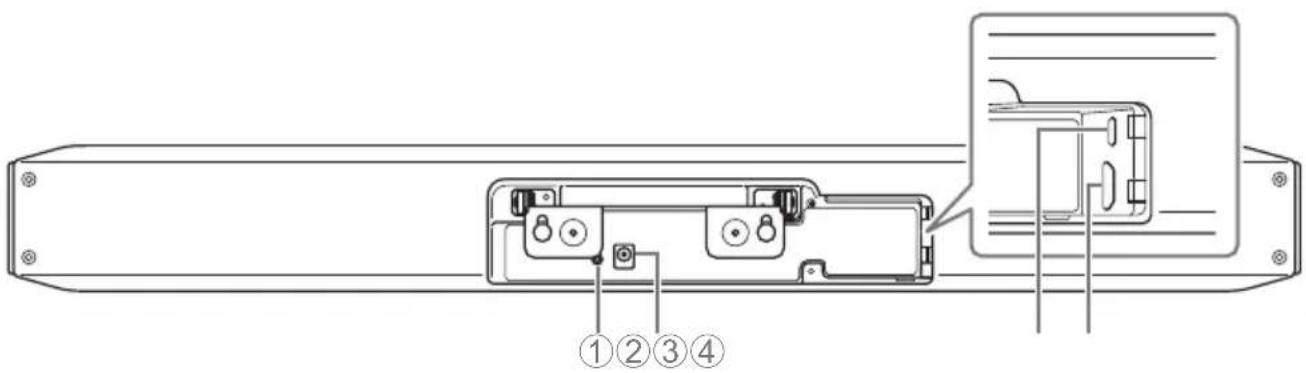

Может использоваться для сопряжения устройства с пультом ДУ (стр. 132) или для возврата устройства к заводским настройкам по умолчанию (стр. 141).

②Гнездо [DC-IN]

Подключите сюда адаптер переменного тока. После подключения адаптера переменного тока к гнезду [DC-IN] на задней панели, вставьте штепсель питания в электрическую розетку.

При подключении адаптера переменного тока произойдет включение устройства.

③Порт [USB] (тип C)

Данный порт предназначен для подключения устройства к компьютеру.

Это позволяет выводить изображение на экран компьютера и настраивать устройство. Для данного подключения используйте прилагаемый кабель USB (тип C-A). Подробнее о настройках устройства см. в руководстве пользователя для CS-800.

④Порт [HDMI]

Данный порт предназначен для подключения устройства к телевизору.

Это позволяет выводить на экран телевизора изображение с компьютера, подключенного к порту [USB], и экранное меню устройства.

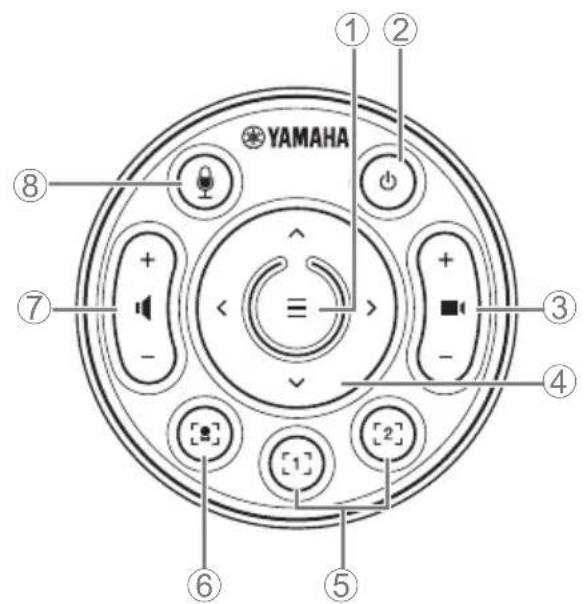

YAMAHA ① ② ⑧ ⑦ + - < > ③ + - ④ ⑤ ⑥ [1] [2]

Верхняя сторона Нижняя сторона

①Кнопка меню
Может использоваться для вывода меню на экран телевизора или сопряжения устройства с пультом ДУ (стр. 132).
②Кнопка питания
Используется для включения CS-800 и перевода его в режим ожидания.
③Кнопка масштабирования камеры
④Кнопка панорамирования и наклона
⑤Кнопки предварительной настройки камеры 1 и 2
⑥Кнопка интеллектуального кадрирования
⑦Кнопки регулировки громкости динамика

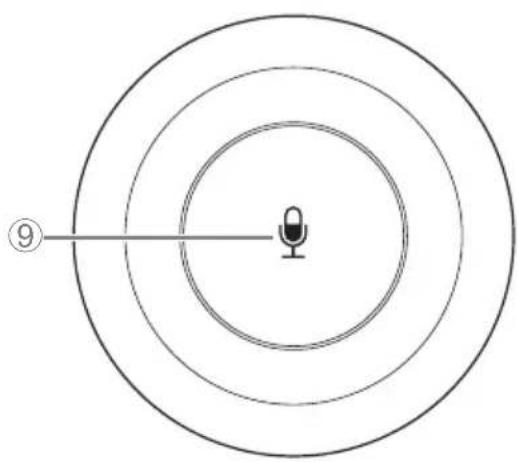

⑧ ⑨ Кнопка отключения микрофона

Настройка эталонных параметров

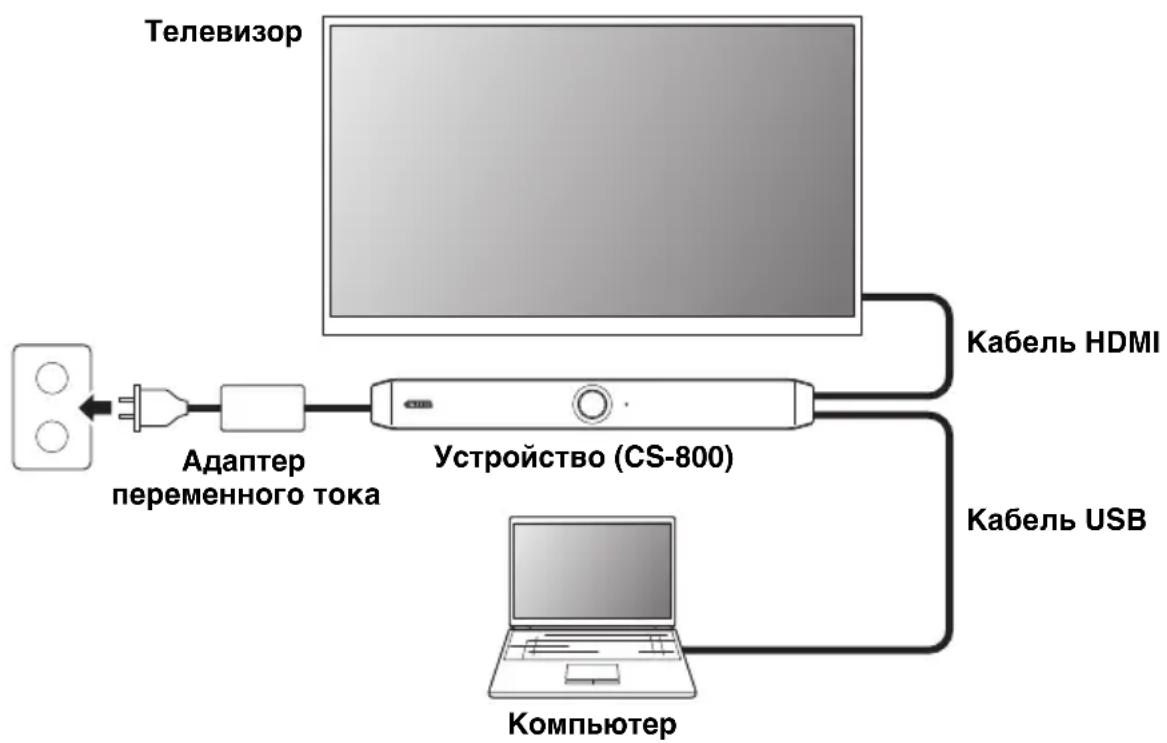

Использование собственного ПК

Используйте данный вариант настройки, когда компьютер переносится на место проведения видеоконференции.

Подключите один конец прилагаемого кабеля HDMI к порту [HDMI] на устройстве, а второй конец кабеля к телевизору.

Подключите один конец прилагаемого кабеля USB к порту [USB] на устройстве, а второй конец кабеля к компьютеру.

Подключения и настройка

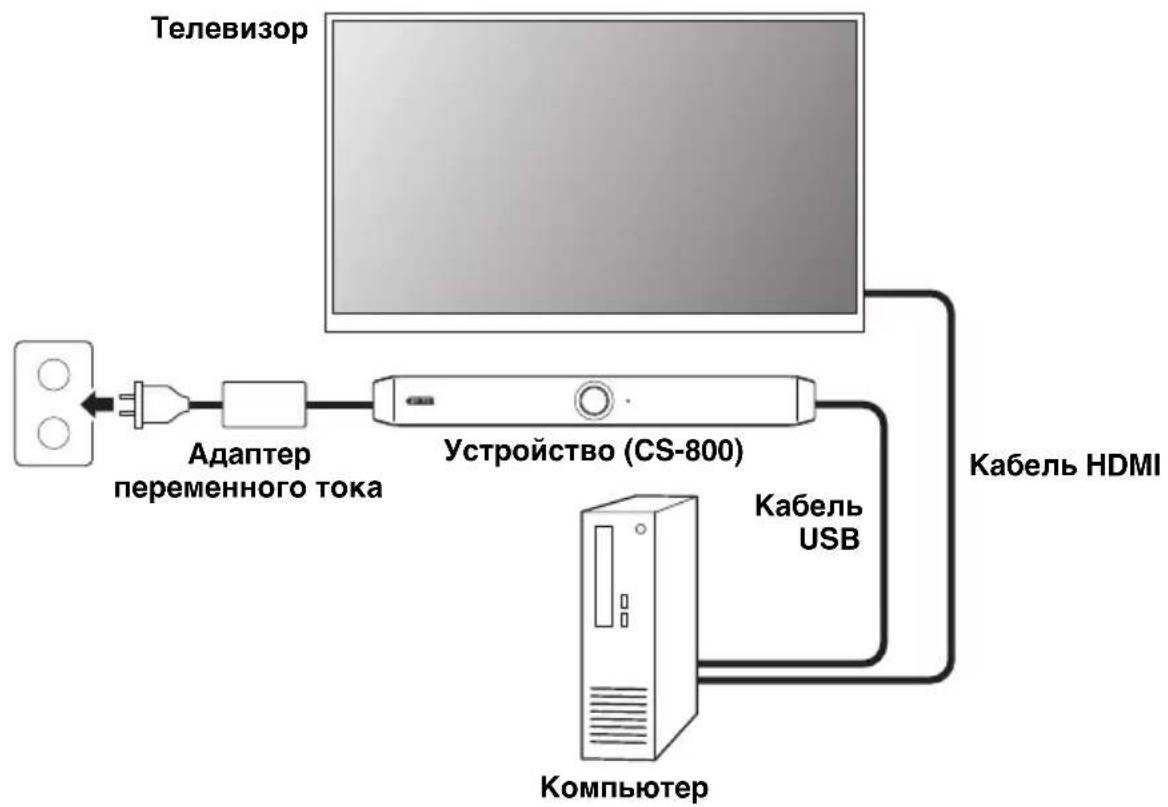

Использование ПК, установленного в комнате для переговоров

Используйте данный вариант настройки, когда компьютер или планшет, выделенный для видеоконференции, установлен на месте проведения видеоконференции.

Подключите один конец прилагаемого кабеля HDMI к компьютеру, а второй конец кабеля к телевизору.

Подключите один конец прилагаемого кабеля USB к порту [USB] на устройстве, а второй конец кабеля к компьютеру.

Источник питания

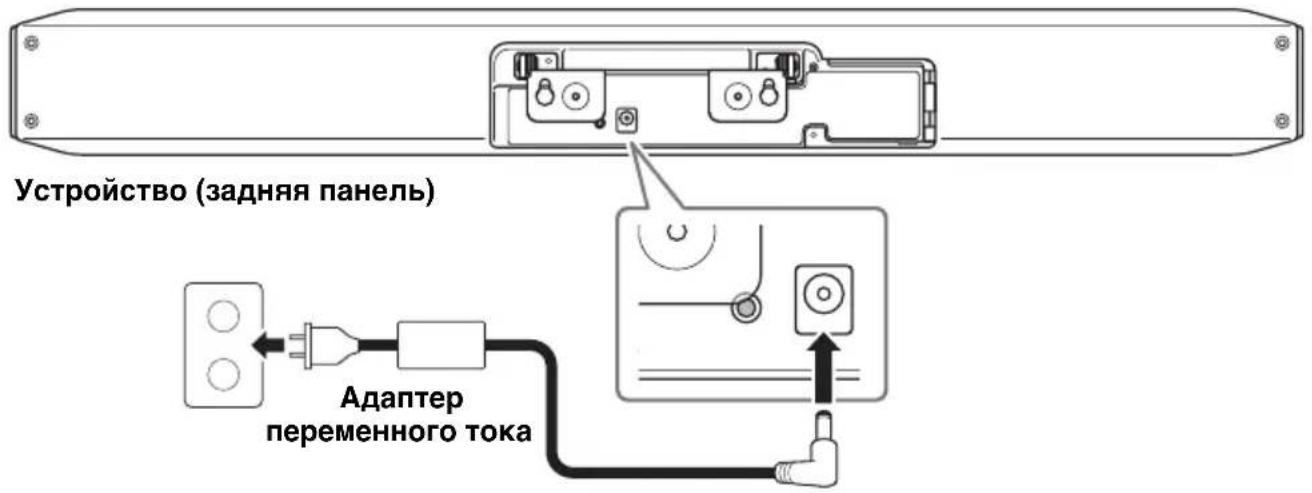

Подключите один конец адаптера переменного тока к гнезду [DC-IN] на устройстве, а второй конец адаптера к электрической розетке.

Устройство (задняя панель) Адаптер переменного тока

При подключении адаптера переменного тока произойдет включение устройства.

ПРИМЕЧАНИЕ

После подключения источника питания устройство можно включить или перевести в режим ожидания с помощью кнопки питания на пульте ДУ.

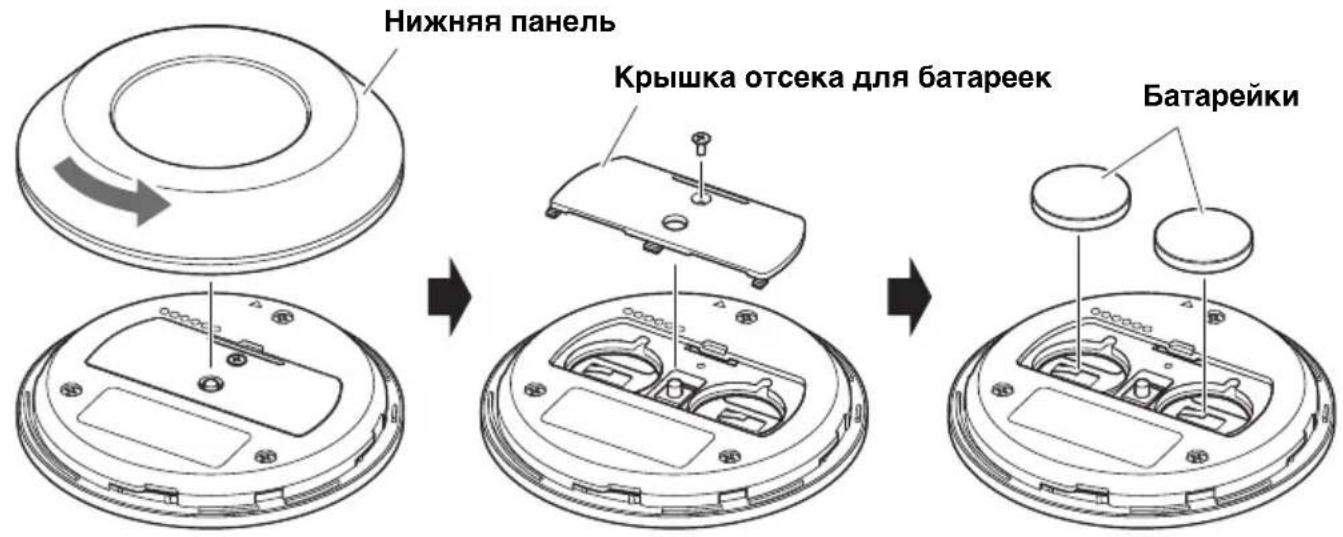

Установка и замена батареек в пульте ДУ

Нижняя панель Крышка отсека для батареек Батарейки

Снимите нижнюю панель и крышку отсека для батареек, затем вставьте две батарейки (CR2032).

Сопряжение устройства и пульта ДУ

Для управления устройством с помощью пульта ДУ выполните описанные ниже действия, чтобы установить сопряжение между ними.

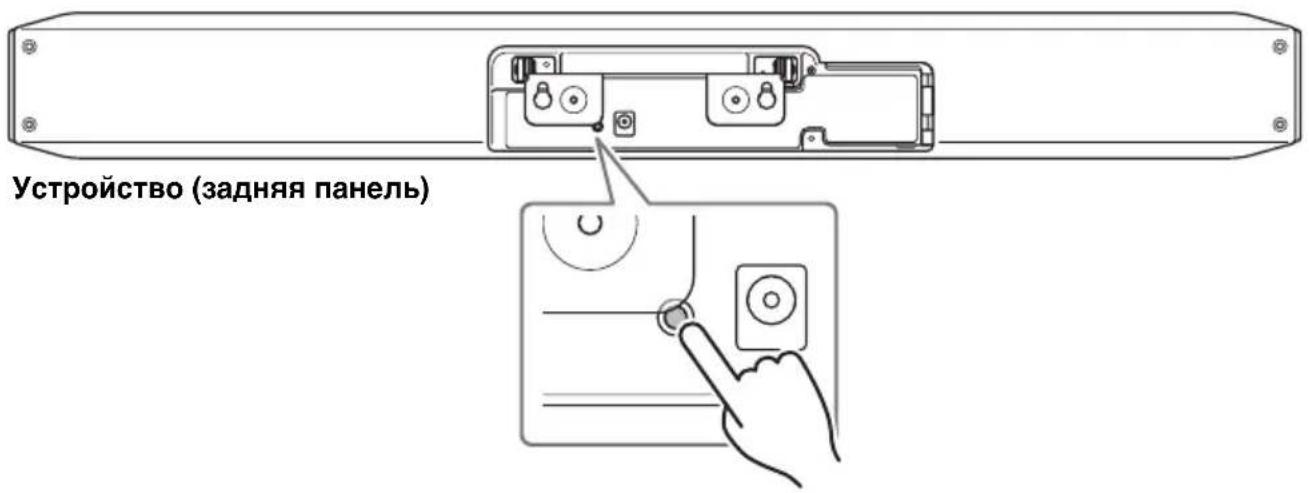

1. Длительно удерживайте кнопку [FUNCTION] (на задней панели устройства) не менее 2 секунд.

Устройство (задняя панель)

Индикатор состояния на передней панели устройства будет мигать синим.

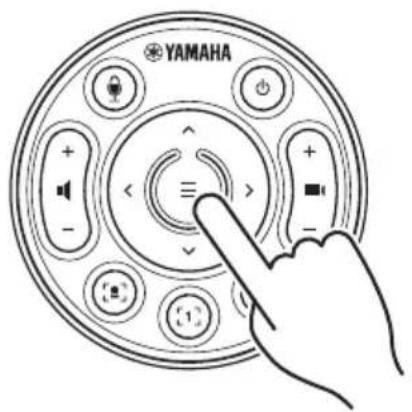

1. Длительно удерживайте кнопку меню на пульте ДУ не менее 2 секунд.

YAMAHA

Сопряжение завершено, когда индикатор состояния на передней панели устройства загорится синим на 3 секунды.

Настройка необходимых параметров для использования собственного ПК или интеллектуального устройства

Активация функции HDMI/функции DisplayLink/Bluetooth необходима для того, чтобы использовать собственный ПК или интеллектуальное устройство.

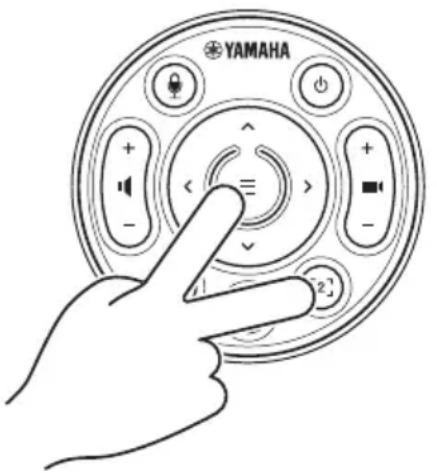

Длительно удерживайте кнопку меню и кнопку предварительной настройки камеры 2 на пульте ДУ не менее 3 секунд.

YAMAHA

Конфигурация завершена, когда индикатор состояния на передней панели устройства мигает оранжевым пять раз с интервалом 0,5 секунды.

Установка драйвера DisplayLink®

При использовании собственного компьютера (стр. 129), может потребоваться установка драйвера DisplayLink, в зависимости от подключенного компьютера. Загрузите последнюю версию драйвера с веб-сайта displaylink.com/downloads.

Выбор устройства на компьютере

На компьютере выберите значение «Yamaha CS-800» в качестве аудио устройства для воспроизведения и записи по умолчанию. Также в настройках вашей системы унифицированных коммуникаций выберите CS-800 в качестве аудио и видео устройства.

Конфигурация устройства с экрана телевизора (экранное меню)

Экранное меню – это функция, которая позволяет отображать меню настроек устройства на экране телевизора. Ею можно управлять с помощью пульта ДУ.

ПРИМЕЧАНИЕ

• Данная функция может использоваться при варианте настройки, когда телевизор подключен к CS-800 с помощью кабеля HDMI. Она не может использоваться в том случае, когда телевизор подключен к компьютеру с помощью кабеля HDMI.
• Для использования данной функции сначала выполните процедуру, описанную в разделе "Настройка необходимых параметров для использования собственного ПК или интеллектуального устройства" (стр. 133).

Использование меню настроек

1. Нажмите кнопку меню на пульте ДУ.

На экране телевизора появится меню настроек.

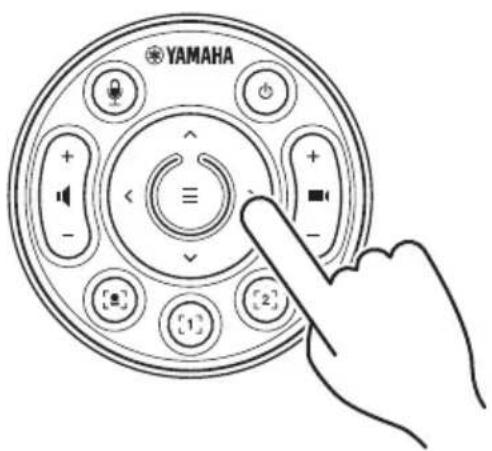

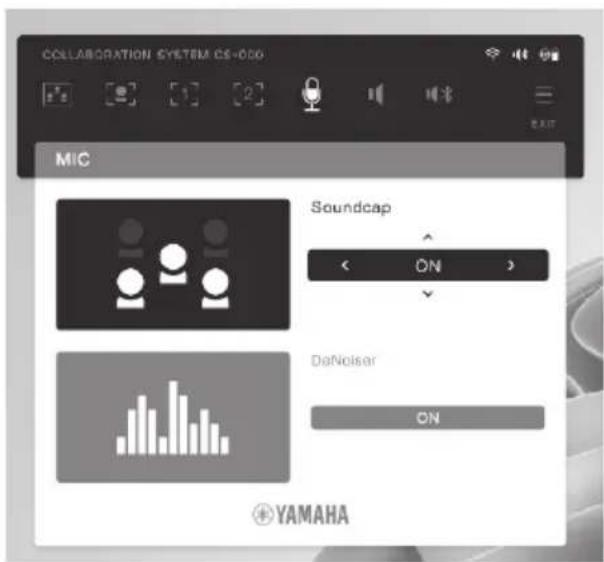

2. Перемещайтесь по меню с помощью кнопки панорамирования и наклона на пульте ДУ.

YAMAHA

COLLABORATION SYSTEM CS-ODG MIC Soundcap ON DaNoise CN YAMAHA

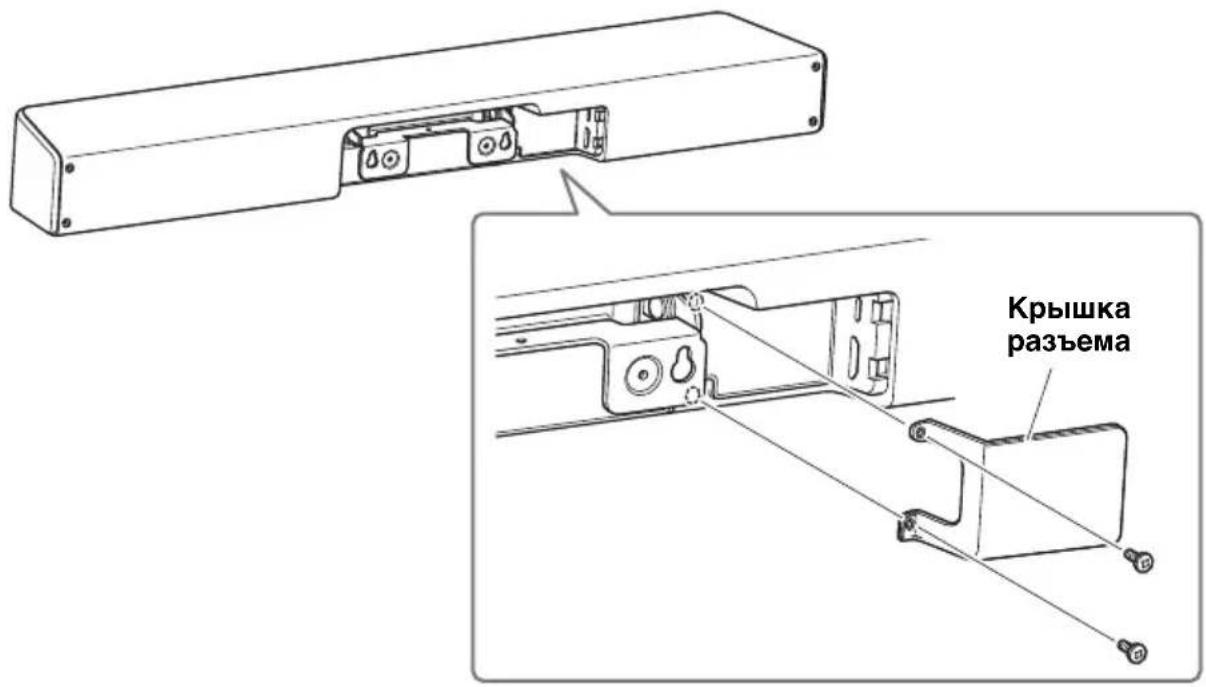

Установка крышки разъема

Прикрепите крышку разъема к устройству с помощью прилагаемых винтов.

Крышка разъема

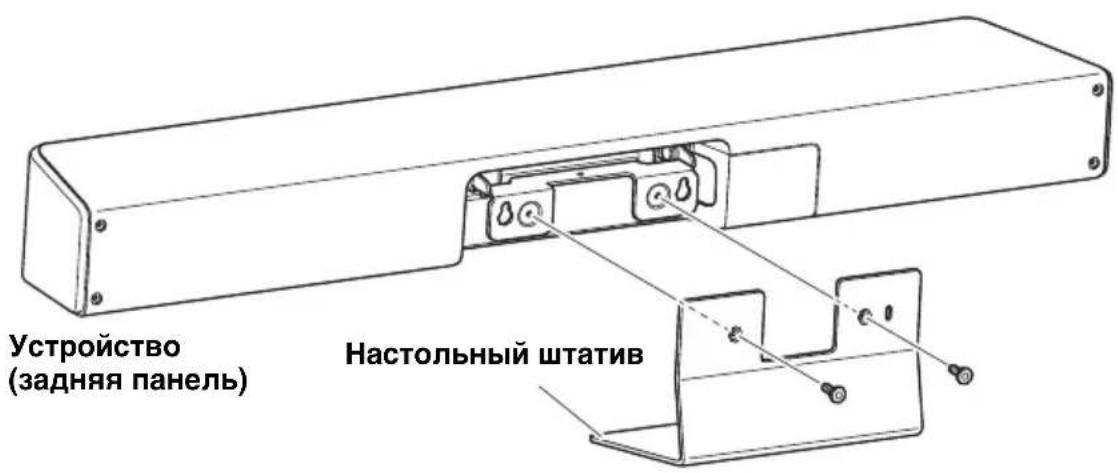

Установка настольного штатива

Прикрепите прилагаемый настольный штатив к устройству.

1. Прикрепите настольный штатив к устройству с помощью прилагаемых винтов.

Устройство (задняя панель) Настольный штатив

Установка кронштейна для монтажа на стене

ПРЕДУПРЕЖДЕНИЕ

• Для установки монтажного кронштейна обратитесь к дилеру, у которого вы приобрели продукт, или в профессиональную подрядную организацию.
• После установки убедитесь, что CS-800 надежно зафиксировано. Регулярно проверяйте положение устройства, чтобы исключить возможность его падения или опрокидывания. Мы не несем ответственность за несчастные случаи, вызванные неправильной установкой.
• После установки не облокачивайтесь на CS-800 и не прилагайте к нему чрезмерных усилий сверху. Падение устройства может привести к травмам или повреждению.

Установка на стене

Данное устройство можно установить на стене с помощью прилагаемого монтажного кронштейна.

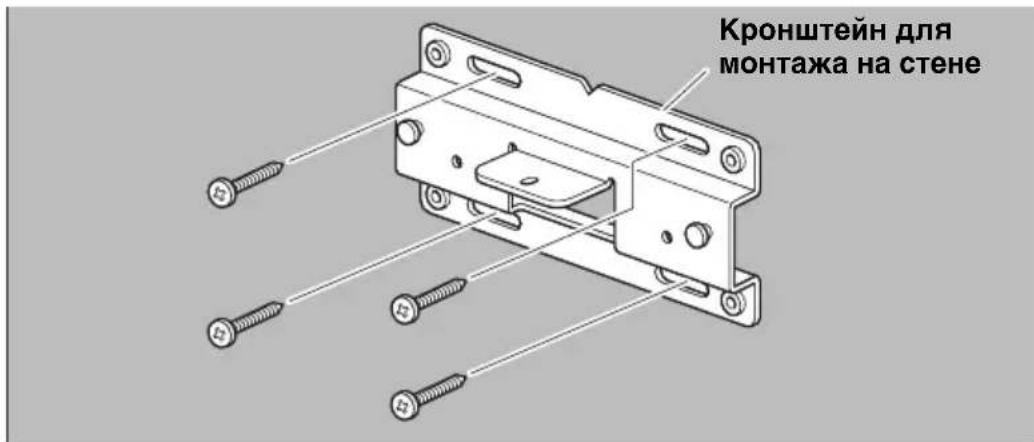

1. Прикрепите монтажный кронштейн к стене.

Кронштейн для монтажа на стене

ВАЖНО

• Винты для крепления монтажного кронштейна к стене не прилагаются. Подготовьте достаточно прочные винты.

• Подробнее о винтах и процедуре установки вы можете узнать у дилера, у которого вы приобрели продукт, или обратитесь в профессиональную подрядную организацию.

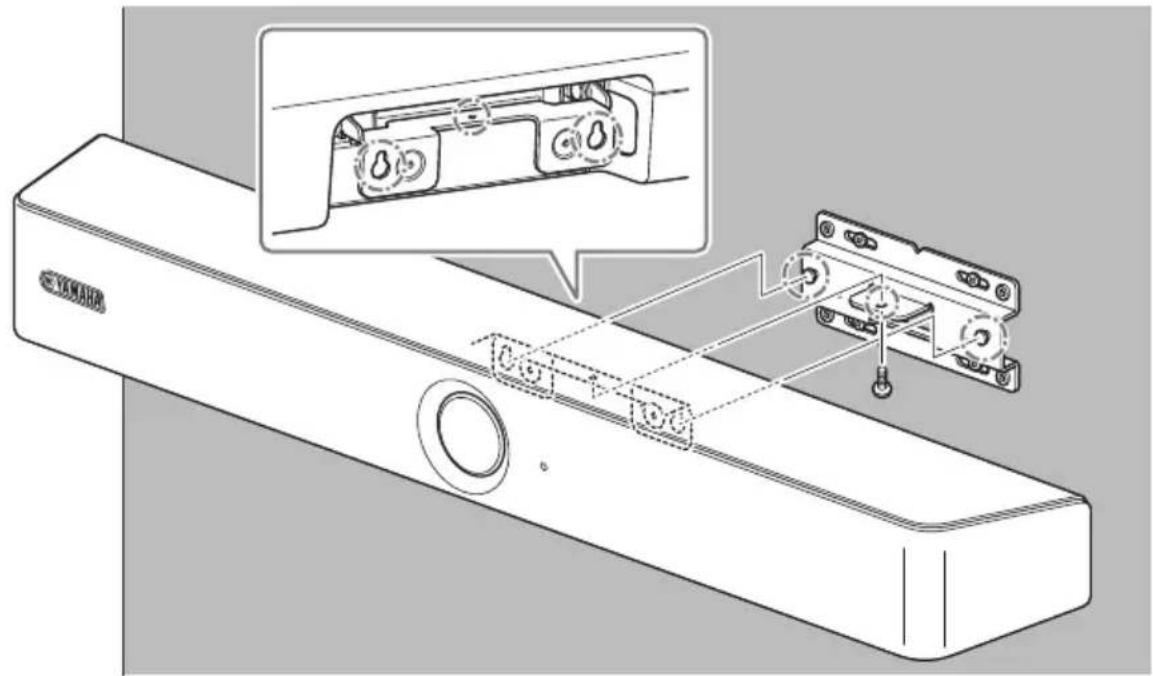

• Повесьте устройство на кронштейн, установленный в шаге 1.

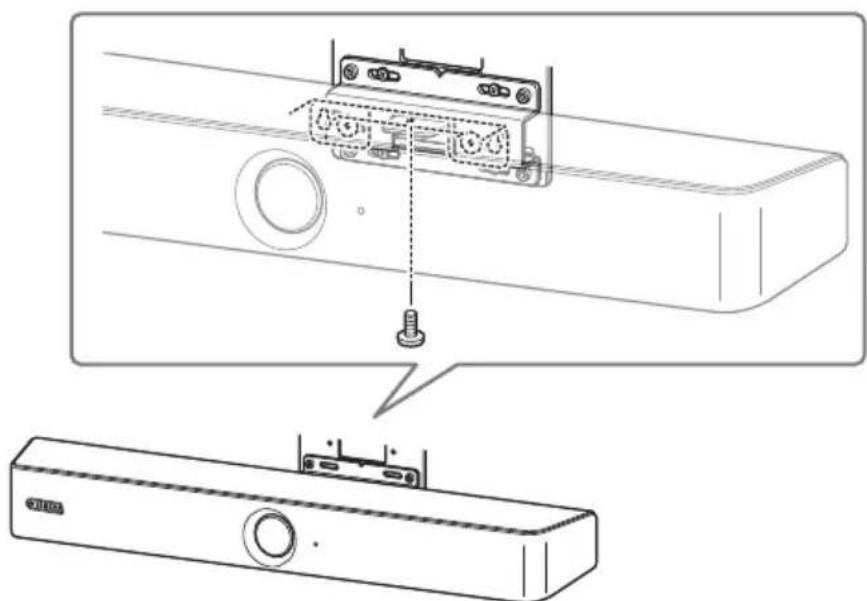

1. С нижней стороны кронштейна для монтажа на стене зафиксируйте устройство с помощью прилагаемого винта.

Установка монтажного кронштейна для монитора (VESA)

Прикрепите устройство к телевизору с помощью монтажного кронштейна для монитора BRK-TV1 (продается отдельно). Ниже представлен пример установки, когда используются отверстия для винтов в телевизоре и стойке для телевизора.

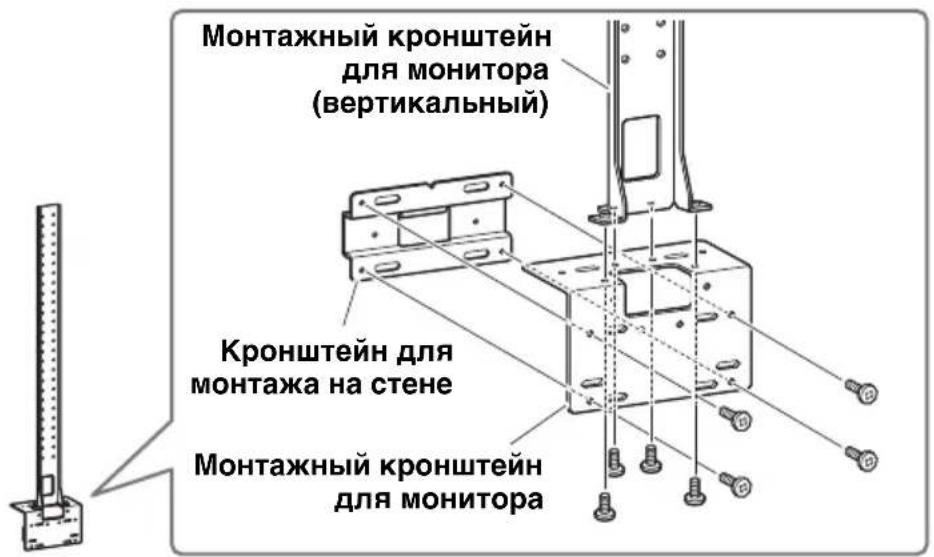

1. Прикрепите монтажный кронштейн для монитора (вертикальный), монтажный кронштейн для монитора (для установки на кронштейне для монтажа на стене) и кронштейн для монтажа на стене с помощью прилагаемых к ним винтов.

Монтажный кронштейн для монитора (вертикальный) Кронштейн для монтажа на стене Монтажный кронштейн для монитора

Установка кронштейна для монтажа на стене

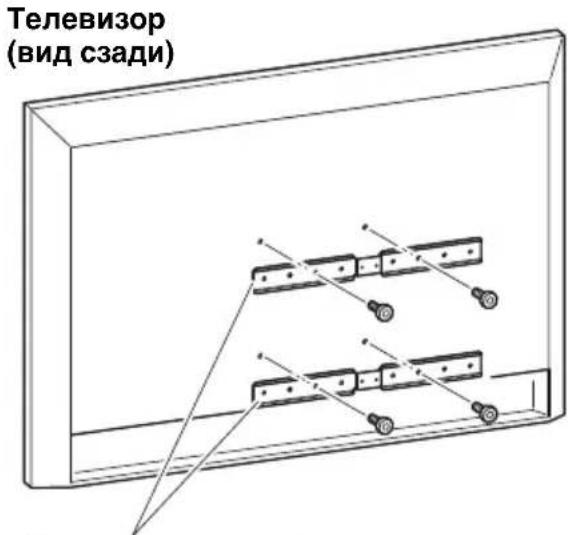

1. Прикрепите два монтажных кронштейна для монитора (горизонтальных) к телевизору с помощью прилагаемых винтов.

Телевизор (вид сзади)

Монтажный кронштейн для монитора (горизонтальный)

1. Прикрепите кронштейны, собранные в шаге 1, к кронштейнам, установленным в шаге 2.

Выберите соответствующее монтажное положение для телевизора.

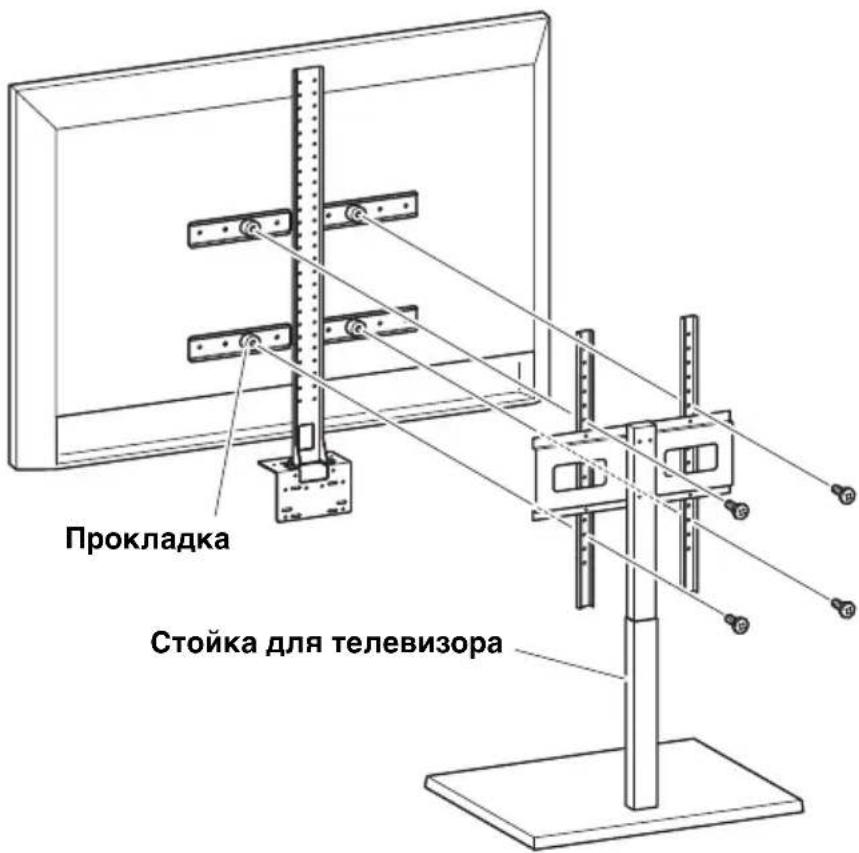

4. Прикрепите к стойке для телевизора.

Прокладка Стойка для телевизора

ВАЖНО

В зависимости от конфигурации стойки для телевизора плотно зафиксируйте прокладки, прилагаемые к монтажному кронштейну для монитора BRK-TV1 (продается отдельно).

Установка кронштейна для монтажа на стене

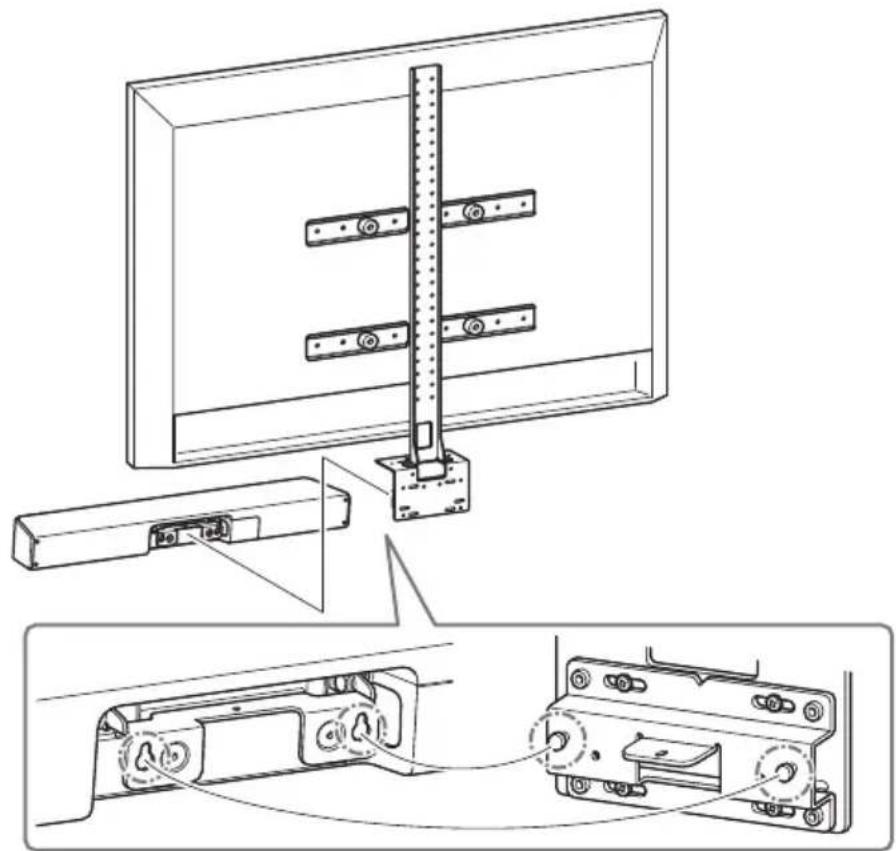

1. Повесьте устройство на кронштейн для монтажа на стене, установленный в шаге 1.

1. С нижней стороны устройства зафиксируйте его с помощью прилагаемого винта.

Восстановление заводских настроек по умолчанию (аппаратный сброс)

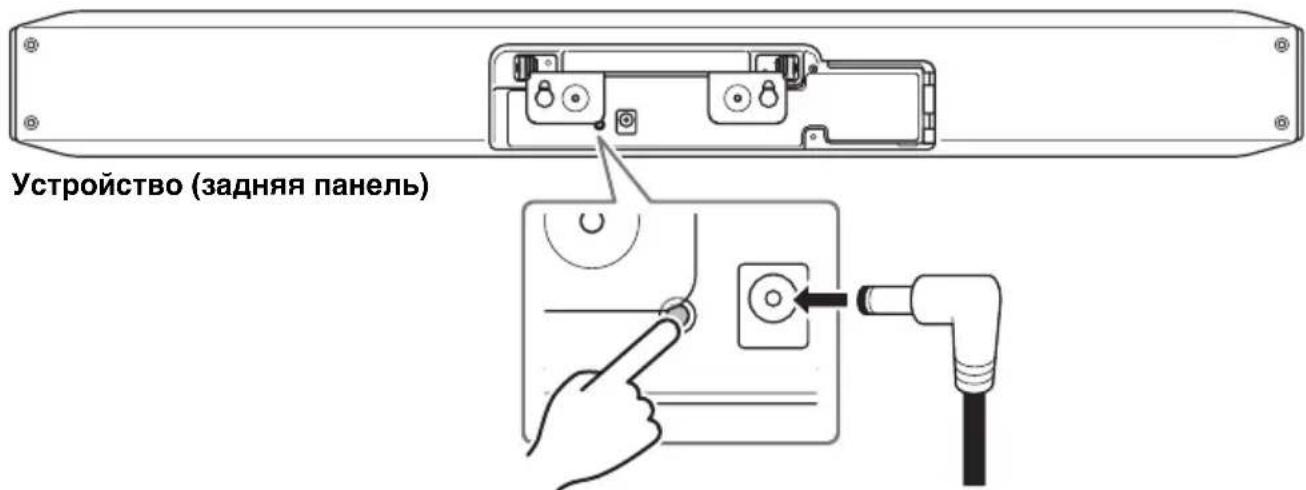

Устройство (задняя панель)

Для возврата устройства к заводским настройкам по умолчанию включите устройство, подключив кабель питания и удерживая при этом кнопку [FUNCTION]. После подключения кабеля питания удерживайте нажатой кнопку [FUNCTION] не менее 5 секунд. Когда индикатор состояния на передней панели устройства перестанет мигать оранжевым и начнет гореть белым постоянно, возврат устройства к заводским настройкам по умолчанию завершен.

Основные технические характеристики

Размеры		620 мм (Ш) × 90 мм (Г) × 70 мм (В)
Вес 1,7 кг
Источник питания		20 В постоянного тока/2,1 А, CW2002100(100 В – 240 В, 50 Гц/60 Гц)
Максимальнаяпотребляемая мощность		42 Вт
Температура	Рабочая 0 °C – 40 °C
	Хранение –20 °C – 60 °C
Влажность	Рабочая 20% – 85% (без конденсации)
	Хранение 20% – 85% (без конденсации)
Элементы, входящие вкомплект		CS-800 (устройство), Прочтите это в первую очередь,Руководство по безопасности, Краткое руководство(настоящий документ), кабель USB 2.0 (тип С-А), кабельHDMI, колпачок объектива, крышка разъема, пульт ДУ,аккумулятор таблеточного типа (CR2032) × 2, адаптерпеременного тока с кабелем питания (CW2002100),настольный штатив, кронштейн для монтажа на стене,монтажные винты, шестигранный гаечный ключ
Элементы,продаваемые отдельно		Монтажный кронштейн для монитора (монтажноеприспособление VESA) BRK-TV1, оптоволоконныеUSB-кабели CBL-L10AC и CBL-L25AC

目录

简介....143

关于本说明书....143

随附物品 144

单独出售的物品 144

现有说明书....145

现有实用软件....145

更新固件 145

控件和接头 146

前面板....146

后面板....147

遥控器....148

连接和设置 149

设置示例 …… 149

电源....151

插入 / 更换遥控器电池....151

将设备与遥控器配对....152
