使用説明書 SDMHX93 SONY

お買い上げいただきありがとうございます。 電気製品は安全のための注意事項を守らないと、 火災や人身事故になることがあります。 この取扱説明書には、事故を防ぐための重要な注意事項と製品 の取り扱いかたを示しています。この取扱説明書と別冊の「安全 のために」をよくお読みのうえ、製品を安全にお使いください。 お読みになったあとは、いつでも見られるところに必ず保管し

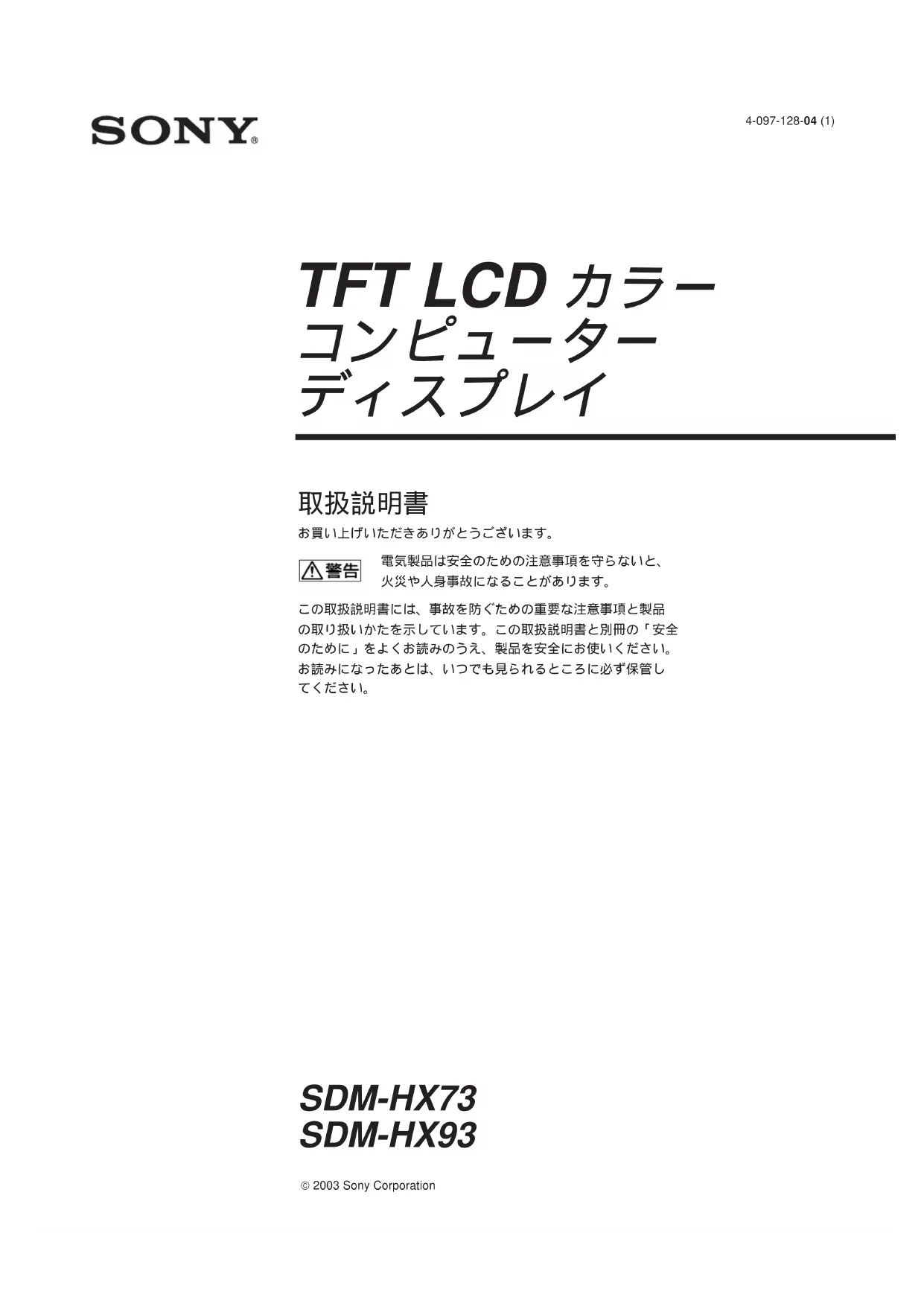

SDM-HX73 SDM-HX93 4-097-128-04 (1)2 この装置は、情報処理装置等電波障害自主規制協議会

情報技術装置です。この装 置は、家庭環境で使用することを目的としていますが、この 装置がラジオやテレビジョン受信機に近接して使用される と、受信障害を引き起こすことがあります。 取扱説明書に従って正しい取り扱いをしてください。 当社は国際エネルギースター プログラムの参加事業者とし て、本製品が国際エネルギース タープログラムの基準に適合 していると判断します。 本製品は社団法人電子情報技術産業協会が定めた「表示装置 の静電気および低周波電磁界」に関するガイドラインに適合 しております。3 http://www.sony.co.jp/ 使用上のご注意.............................................................................. 各部の名前とはたらき ................................................................... 接続と設定.....................................................................................

：オーディオ接続コードをつなぐ .......................................

シャープネスを調整する ...................................................

高音、低音、バランスを調整する..................................... サラウンドを調整する....................................................... モードリセットメニュー（それぞれのモード設定をリセットする）

画調整メニュー（アナログ RGB 信号のみ）.......................... メニュー位置メニュー ..........................................................

リセットメニュー（お買い上げ時の設定に戻す）.................. ロックメニュー ....................................................................

Apple Computer Inc. の米国およびその他の国におけ

この取扱説明書に表記されている上 記以外の製品名は、それぞれの会社 の商標または登録商標です。

この取扱説明書では、「」と「」に ついては一部表記を省略していま す。4

付属の電源コードをお使いください。別売りの電源コードをお使いになる場合は、下図のプラグ形状例を参考にしてください。安全のため、電源コードにはアース線がついています。電源コンセントにプラグを差し込む前に、必ずアース接続を行ってください。電源コードを抜くときは、先にプラグを抜いてからアース線をはずしてください。 使用・設置場所について 次のような場所での使用・設置はおやめください。 異常に高温になる場所炎天下や夏場の窓を閉め切った自動車内はとくに高温になり、放置すると変形したり、故障したりすることがあ

直射日光のあたる場所、熱器具の近くなど、温度の高い 変形したり、故障したりすることがあります。

砂地、砂浜などの砂ぼこりの多い場所海辺や砂地、あるいは砂ぼこりが起こる場所などでは、砂がかからないようにしてください。故障の原因になるばかりか、修理できなくなることがあります。

液晶画面を太陽に向けたままにすると、液晶画面を傷めてしまいます。窓際や室外に置くときなどはご注意くだ

液晶画面を強く押したり、ひっかいたり、上にものを置いたりしないでください。画面にムラが出たり、液晶パネルの故障の原因になります。 寒い所でご使用になると、画像が尾を引いて見えたり、画面が暗く見えたりすることがありますが、故障ではありません。温度が上がると元に戻ります。 静止画を継続的に表示した場合、残像を生じることがありますが、時間の経過とともに元に戻ります。 使用中に画面やキャビネットがあたたかくなることがありますが、故障ではありません。 内蔵スピーカーについて スピーカーからは磁気が発生していますので、磁気テープや磁気ディスクなどはスピーカー開口部から離しておいてください。データが破損するおそれがあります。 液晶ディスプレイパネルについて 本機の液晶ディスプレイパネルは非常に精密度の高い技術でつくられていますが、黒い点が現れたり、赤と青、緑の点が消えないことがあります。また、見る角度によってすじ状の色むらや明るさのムラが見える場合があります。これらは、液晶ディスプレイの構造によるもので、故障ではありません。これらの点をご了承のうえ、本機をお使いください。

お手入れをする前に、必ず電源プラグをコンセントから抜いてください。 液晶の画面は特殊加工がされていますので、なるべく画面に触れないようにしてください。また画面の汚れをふきとるときは、乾いた柔らかい布でふきとってくださ

アルコール、シンナー、ベンジンなどは使わないでください。変質したり、塗装がはげたりすることがありま

化学ぞうきんをご使用の際は、その注意書きに従ってく

殺虫剤のような揮発性のものをかけたり、ゴムやビニール製品に長時間接触させると、変質したり、塗装がはげたりすることがあります。

本機を運ぶときは、本機につないでいるケーブルなどをすべてはずし、画面を傷つけないよう注意し、液晶ディスプレイの両側をしっかり持ってください。落としたりするとけがや故障の原因となることがあります。 修理や引っ越しなどで本機を運ぶ場合は、お買い上げ時に本機が入っていた箱と、クッション材を使ってください。

一般の廃棄物と一緒にしないでください。ごみ廃棄場で処分されるごみの中にディスプレイを捨てないでください。 本機の蛍光管の中には水銀が含まれています。廃棄の際は、地方自治体の条例または規則に従ってください。プラグ形状例 AC100V

1 1（電源）スイッチと1（電源）ランプ

1（電源）スイッチを押して、ディスプレイの電源を

切します。電源が入ると1（電源）ランプが緑色に点灯します。省電力状態のときは、オレンジ色に点灯します。 2 ブライトセンサー（

周囲の明るさを検知するためのセンサーです。センサーをおおわないようにしてください。 3 ステレオスピーカー（

メニュー画面を出すときや、消すときに押します。 5 m

メニュー画面でメニューや項目を選んだり、調整したりするときに使います。また、スピーカーの音量を調節します。

5 のm Mボタンで選んだメニューや項目、調整値を決定するときに押します。

本機に入力される信号を切り換えて、見たいコンピュータを選びます。 8 ボタン

ケーブルやコードをつなぐときは、このカバーを引き上げます。 0 ヘッドホン端子（

ヘッドホンをつなぎます。 使いかたについての詳しい説明は（ ）内のページをご覧く

電源コードをつなぎます。 qs 盗難防止用ロック キーケーブルロックなど、市販の盗難防止用ケーブルをつなぎます。盗難防止用ケーブルについての連絡先は、日本ポラデジタル（株）営業部です。

INPUT1 に接続されたコンピュータ、または他のオーディオ機器の音声出力端子につないで、音声信号を入力

INPUT2 に接続されたコンピュータ、または他のオーディオ機器の音声出力端子につないで、音声信号を入力

INPUT3 に接続されたコンピュータ、または他のオーディオ機器の音声出力端子につないで、音声信号を入力

ケーブルやコード類をまとめます。7 DVI RGB

コンピュータを本機のINPUT3 DVI-D入力端子（デジタル RGB

に、付属のDVI-Dビデオ信号ケーブル（デジタル RGB HD15 RGB ）のあるコンピュータをつなぐコンピュータを本機のINPUT1 INPUT2

RGB ）に、付属のHD15-HD15ビデオ入力信号ケーブル（アナログ RGB ）でつなぐ。下のイラストから、つなぐコンピュータに合った接続を行ってください。

本機をお使いになる前に、下記のものがそろっているか確認してください。

電源コード• HD15-HD15ビデオ信号ケーブル（アナログ RGB

• DVI-Dビデオ信号ケーブル（デジタル RGB

オーディオ接続コード（ステレオミニプラグ）• CD-ROM Windows/Macintosh ユーティリティ

本機とコンピュータの電源を切った状態でつないでく

コンピュータをつなぐ」をご覧ください。 ビデオ信号ケーブルのピンに、直接手を触れないでください。バックカバーを引き上げる。次のページへつづくDVI-D

DVI-Dビデオ信号ケーブル（デジタル RGB

）（付属）IBM PC/ATコンピュータまたは互換機コンピュータの

Macintosh コンピュータにつなぐとき必要に応じて市販のアダプタをお使いください。アダプタは、先にコンピュータに差し込んでから、ビデオ信号ケーブルにつなぎます。

NEC PC-98 シリーズのコンピュータにつな

PC-98シリーズまたはPC-H98シリーズ用変換アダプタ（市販）が必要な場合があります。

ケーブルをつないだ入力側の音声入力端子に、付属のオーディオ接続コードをつなぐ。本機のステレオスピーカーから音声を聞けます。詳しくは、「音量を調節する」（ ページ）をご覧ください。

本機に電源コードを突き当たるまで差し込む。 電源コンセントへ突き当たるまで差し込む。コンピュータまたはその他のオーディオ機器の音声出力端子へ音声入力端子へオーディオ接続コード（付属） HD15

RGB ）（付属）コンピュータの出力端子へPC-98シリーズのコンピュータ HD15

バックカバーを引き上げる。 ビデオ信号ケーブルとオーディオ接続コード、電源コードをキャビネット上のコード留めでまとめる。 バックカバーを下げる。

本機前面の1（電源）スイッチを押す。1（電源）ランプが緑色に点灯します。 コンピュータの電源を入れる。 3INPUT （入力切換）ボタンを押して、見たいコンピュータの入力を選ぶ。選んだ入力のコンピュータの画像が画面に出ます。詳しくは、「入力を切り換えるには（ INPUT

ページ）をご覧ください。これで、本機が使えます。必要に応じて、設定や調整を行ってください（ ページ）。INPUT INPUT MENU

下図の範囲で画面の向きを変えられます。画面両側を持ち、画面の向きを調整する。 本機の電源を入れても画面に画像が出ないときは

ビデオ信号ケーブルや電源コードを正しくつないでいるか確認する。

」と表示されているとき コンピュータが省電力状態になっている。キーボードのキーのどれかを押してみるか、マウスを動かしてみ

– INPUT （入力切換）ボタンを押して、入力切り換えが正しいか確認する（

CABLE DISCONNECTED 」と表示されているとき ビデオ信号ケーブルを正しくつないでいるか確認す

– INPUT （入力切換）ボタンを押して、入力切り換えが正しいか確認する（

」と表示されているとき本機をつなぐ前につないでいたディスプレイがあるときは、そのディスプレイにつなぎ換えて、画像が出るか確 画像が出たら、コンピュータで以下の範囲に設定する。詳しくは、「本機の症状と対処のしかた」（ ページ）をご覧ください。モニタ用のドライバは不要です。本機はプラグ&プレイ機能（ DDC ）を搭載しており、Windows

&プレイ機能によりモニタの情報が自動的に認識されます。このため、モニタ用の特別なドライバは通常不要です。本機とコンピュータを初めて起動したとき、設定用のウィザードが表示される場合は、その手順に従ってください。プラグ&プレイモニタが自動的に選ばれて、使える状態になります。これで自動的に垂直周波数は60 Hzになります。本機ではちらつきは目立ちませんので、このままの垂直周波数でお使いいただけます。垂直周波数を上げる必要はありません。水平周波数垂直周波数

ディスプレイをより快適にお使いいただくために 机や椅子の高さに合わせて、画面が反射しない見やすい角度に調整してください。 画面の向きを調整するときは、画面を机などにぶつけないように、静かに動かしてください。

INPUT （入力切換）ボタンを押す。押すたびに、下表のように入力が切り換わります。画面表示 以下につないだ入力に（左上に約 秒表示） 切り換わります。

調整を始める前に本機とコンピュータをつなぎ、両方の電源を入れ、 分以上経過してから調整してください。最適な調整ができます。メニューを使って、いろいろな調整や設定ができます。

MENU ボタンを押して、メニュー画面を出す。 調整したいメニューを選ぶ。

Mボタンを押して選び、 ボタンを押すと、選んだメニューの一番上の項目に移動する。 調整したい項目を選ぶ。

が表示されているときはを選ぶと、前の画面に戻ります。

ボタンを押すと、調整値が設定されて前の画面に戻

MENU ボタンを押すと、メニュー画面が消える。 MENU ボタンを押さなくても、調整後、約

自動的に画面は消えます。 ■ お買い上げ時の状態に戻す リセット画面を使います。詳しくは、0（リセットメ

音質メニューでは、以下の項目が調整できます。

使用目的に合わせて、適切な画面の明るさを調整します。

音質調整はモードごとに設定することができます。変更した設定は自動的にそれぞれのINPUT

INPUT1/INPUT2/INPUT3）に適応されます。1 MENUボタンを押す。メニュー画面が出ます。

Mボタンを押して、「MOVIE」を選び、

お買い上げ時はMOVIEの設定になっています。• GAME

ブライトネスが強調された明るい映像になります。• MOVIE

コントラストが強調されたクリアな映像になります。• PC

トーンを抑え、落ち着いた映像になります。• AUTO

周囲の明るさに合わせて、画面の明るさを自動的に調整します。（自動輝度調整機能）。詳しくは、「自動輝度調整機能（ブライトセンサー）」（ ページ）をご覧ください。

AUTO 」が設定されているときは、「バックライト輝度」は調節できません。

画質メニューでは、以下の項目が調整できます。

シャープネスバックライト輝度を調整する 画面が明るすぎると感じるときに調整して、画面を見やすくします。1 MENUボタンを押す。メニュー画面が出ます。

Mボタンを押して「 バックライト輝度」を選び、 ボタンを押す。バックライト輝度画面が出ます。

Mボタンを押して、希望の明るさに調整し、

画像の明暗の差（コントラスト）を調整します。1 MENUボタンを押す。メニュー画面が出ます。

Mボタンを押して「6 コントラスト」を選び、

Mボタンを押して、コントラストを調整し、

決定14 ブライトネスを調整する 画像の明るさ（黒レベル）を調整します。 1 MENU ボタンを押す。メニュー画面が出ます。

Mボタンを押して「 ブライトネス」を選び、

画像の色合いを、オリジナル画像の色合いに近付けられま

1 MENU ボタンを押す。メニュー画面が出ます。

Mボタンを押して「 （ガンマ）」を選び、

画像の白色の度合いを、あらかじめ設定された中から選べます。また、必要に応じて、微調整もできます。 1 MENU ボタンを押す。メニュー画面が出ます。

Mボタンを押して「 （色温度）」を選び、

6500K となるにつれて、青みがかった白色から赤みがかった白色へと変わります。色温度をさらに微調整するときは

GAME/MOVIE/PC/AUTO) ごとに設定することができます。 1 MENU ボタンを押す。メニュー画面が出ます。

Mボタンを押して「 （色温度）」を選び、

ボタンを押し、m Mボタンで調整した後、

Mボタンを押して、 を選び、 ボタンを押す。新しい調整値が「ユーザー」として設定され、「ユーザー」を選ぶたびに同じ調整値が選ばれます。色温度メニューに戻ります。1280 1024 60Hzx/終了選択 決定ガンマ 1ガンマ 2ガンマ 3ガンマ 4

終了選択 決定15 シャープネスを調整する エッジ強調など、鮮鋭度の調整をします。 1 MENU ボタンを押す。メニュー画面が出ます。

Mボタンを押して「シャープネス」を選び、

Mボタンを押して、シャープネスを調整し、

オーディオメニューでは、以下の項目が調整できます。

高音、低音、バランスを調整する 1 MENU ボタンを押す。メニュー画面が出ます。

Mボタンを押して、 （オーディオ）を選び、

Mボタンを押して、高音、低音またはバランスを選

1 MENU ボタンを押す。メニュー画面が出ます。

Mボタンを押して、 （オーディオ）を選び、

• SRS WOW ：充分な低音とクリアな高音により豊かな臨場感が得られ、特に映画やゲームを迫力ある音で楽しめます。

SRS Labs 社が独自に開発した最新技術を使うことにより、身の回りの多種多様な音響製品の音質を飛躍的に向上させます。 ■モードリセットメニュー（それぞれのモード

調整した設定を、お買い上げ時の設定に戻します。 1 MENU ボタンを押す。メニュー画面が出ます。

Mボタンを押して「0（リセット）」を選び、

音質メニュー内で設定したそれぞれのモードの調整値をお買い上げ時の設定に戻します。 キャンセル：リセットが実行されないまま、画質

質調整画面に戻ります。1280 1024 60Hzx/終了選択 決定

バランスサラウンドAUDIOMOVIE1280 1024 60Hzx /終了選択 決定SRS WOW サラウンド16 画調整メニュー（アナログ RGB

画調整メニューでは、以下の項目が設定できます。

INPUT3 DVI-D入力端子のデジタル RGB

本機は、信号を受信したときに、自動的に画像の位置と鮮明さ（フェーズ ピッチ）を調整して、最適な画像を表示し

自動画質調整機能が働いている間は、1（電源）スイッチ以外は操作できません。自動画質調整機能で完全に調整されていないと感じたとき 現在入力中の信号に合わせて再度自動で調整し直せます（下記の「オート」）。それでも、さらに調整したいときは手動で、鮮明さ（フェーズ ピッチ）や位置（水平位置

位置）を調整し直せます。「オート」や「フェーズ

垂直位置」で設定した調整値は記憶されて、同じ信号が入力されると、記憶した調整値になります。 ■ 現在入力中の信号に合わせて自動で調整し

1 MENUボタンを押す。メニュー画面が出ます。

フェーズ、ピッチ、水平位置、垂直位置の設定を、現在入力されている信号に最適な調整値にして、その調整値を記憶します。 ■さらに手動で鮮明さを調整し直す（フェー

文字や画像が鮮明でないときに調整します。 HD15

RGB ）につないでいるときに調整できます。 解像度をコンピュータ側で

に設定する。2 CD-ROMを入れる。3 CD-ROMを起動して、地域とモデルを選んで、テストパターンを表示する。Windows [Utility] [Windows]/[Win Utility.exe]の順にマウスでクリックする。Macintosh [Utility] [Mac]/[Mac Utility]の順にマウスでクリッ 4 MENUボタンを押す。メニュー画面が出ます。

Mボタンで、横縞が最少になるように調整する。テストパターンの横縞が最少になるように調整します。 8OK ボタンを押す。メニュー画面に戻ります。画面全体にまだ縦縞が見られるときは、続いてピッチ調整を行います。

ピッチ調整画面が出ます。1280 1024 60Hzx/

Mボタンで、縦縞がなくなるように調整する。テストパターンの大きな縦縞がなくなるように調整しま

画面上の[END]をマウスでクリックして、テストパターンを消す。 ■さらに手動で画像の位置を調整し直す（水平

画像が画面のまん中に出ないときに、調整します。 解像度をコンピュータ側で

2 CD-ROM 3 CD-ROM を起動して、地域とモデルを選んで、テストパターンを表示する。 Windows

[Windows]/[Win Utility.exe] の順にマウスでクリックする。 Macintosh

4 MENU ボタンを押す。メニュー画面が出ます。

Mボタンを押して、「水平位置」または「垂直位置」を選

ボタンを押す。水平位置画面または垂直位置画面が出ます。

Mボタンを押して、テストパターンの外周の枠が全部、画面に入るように調整する。 画面上の[END]をマウスでクリックして、テストパターンを消す。 メニュー画面に隠れた部分を見るときなどに、メニューの表示位置を変えられます。1 MENUボタンを押す。メニュー画面が出ます。

Mボタンを押して、 （メニュー位置）を選び、 ボタンを押す。メニュー位置画面が表示されます。

か所があらかじめ設定されています。 自動入力センサーオン・オフ

自動入力センサーをオンに設定すると、入力端子への入力信号があるかを自動的に検知し、省電力状態になる前に、入力を自動的に切り換えることができます。1 MENUボタンを押す。メニュー画面が出ます。

Mボタンを押して、 （自動入力センサー）を選び、 ボタンを押す。自動入力センサー画面が出ます。

オン：選んでいる入力端子への入力信号がないときや、本体のINPUT（入力切換）ボタンで入力信号がない入力端子を選んだときは、画面に表示メッ

ページ）が出て、他の入力端子への入力信号があるかを自動的に確認し、入力を自動的に切り換えます。 オフ：入力は自動的に切り換わりません。INPUT 力切換）ボタンを押して、入力を切り換えてくだ

本機の調整や設定を変えられないように、ボタン操作をロックできます。1 MENUボタンを押す。メニュー画面が出ます。

Mボタンを押して、（メニューロック）を選び、 ボタンを押す。メニューロック画面が出ます。

Mボタンを押して、「オン」または「オフ」を選ぶ。 オン：1（電源）スイッチとINPUTボタン以外は、 」マークが出て操作できなくなります。 オフ：「オン」を解除するときに選びます。「オン」の

MENU ボタンを押すと、（メニューロック）が自動的に選択されます。

Mボタンを押して、 （言語メニュー）を選び、

すべての調整値をお買い上げ時の設定に戻しま

キャンセル：リセットが実行されないまま、メニュー

1280 1024 60Hzx/19 省電力機能（パワーセーブ機能）

セービングガイドラインに対応しています。 DPMS

Display Power Management Signaling）に対応しているコンピュータやグラフィックボードにつなぐと、操作をしていないときは自動的に次のような省電力状態になり SDM-HX73本機の状態 消費電力 1（電源）ランプ通常動作時 50 W （最大） 緑点灯アクティブオフ* （最大） オレンジ点灯（ディープスリープ） 1（電源）：切 （最大） 消灯SDM-HX93本機の状態 消費電力 1（電源）ランプ通常動作時 60 W （最大） 緑点灯アクティブオフ* （最大） オレンジ点灯（ディープスリープ） 1（電源）：切

（最大） 消灯* コンピュータが省電力状態になると、信号が入力されなくなるため、アクティブオフ状態になる前に「NO INPUT SIGNAL

秒後、本機も省電力状態になります。**「ディープスリープ」は、 EPA

Environmental ProtectionAgency）の定めた待機時の消費電力抑制状態です。

本機の音声入力端子につないだコンピュータや他のオーディオ機器の音声を、本機のスピーカーやヘッドホンで楽しめます。メニュー画面とは別の音量画面で、音量を調節します。 メニュー画面が出ていないときに、m Mボタンを押す。

メニュー画面を表示しているときは、音量は調節できません。 本機が省電力状態になると、スピーカーおよびヘッドホンからの音声は聞こえなくなります。

本機は、信号を受信したときに、自動的に画像の位置と鮮明さ（フェーズ ピッチ）を調整して、最適な画像を表示します。お買い上げ時に設定されている表示モード本機には、入力信号に合わせて最適な画質で表示できるように、代表的な表示モードがお買い上げ時に設定されています。信号が表示モードと同じであれば、自動的にあらかじめ設定された最適な調整値で表示されます。表示モード以外の信号のときは下記の周波数の間であれば、信号を初めて受信したときに自動画質調整機能が働いて、きれいな画像を表示します。水平周波数：

75 Hz信号を初めて受信したときには、画面表示までに通常より時間がかかることがありますが、この調整値は自動的に本機に記憶され、次からは表示モードの信号と同様に動作するようになります。手動でフェーズやピッチ、画像の位置を調整したと 入力信号によって自動調整機能だけでは完全に調整できないときは、手動で調整できます（ ページ）。手動で調整すると、すべての表示モードにおいて、手動で調整した調整値がユーザーモードとして記憶され、同じ信号が入力されるたびに、その調整値が選ばれるようになります。

本機には、周囲の明るさに応じて画面の明るさを自動調整する機能があります。本機右側面のボタン、または MENU

することにより、画面の明るさを自動的に最適な状態に調整します。お買い上げ時の状態では、画面の明るさは MOVIE」に設定されています。さらに、本機右側面のボタンから、 モードを「 AUTO 」に設定したときに表示される調節バーをm Mボタンで変更することにより、お好みに応じた自動調整のレベル（明るめ、暗めなど）を調整可能範囲内において設定することができます。

本機右側面にある ボタンをくり返し押すと、モードが GAME

AUTO 」を選ぶと、周囲の明るさに合わせて画面の明るさを自動的に調整します（自動輝度調整機能）。詳しくは、「自動輝度調整機能（ブライトセンサー）」をご覧ください。ボタンをくり返し押す。お買い上げ時の状態では、モードは「MOVIE」に設定されています。 回押すと、「MOVIE

表示され、もう１回押すと、「 」が表示されます。押すたびに次のように切り換わります。各設定が表示されて、モードが変わります。表示は約

お買い上げ店などにご相談いただく前に、次の事項をご確認ください。 表示メッセージについて 入力信号が正しくないときは、画面に次のような表示メッセージが出ます。このときは、次のページの「本機の症状と対処のしかた」に従ってください。

」と表示されている場合入力信号の周波数が、本機の仕様に合っていません。以下を確認してください。くわしくは、「本機の症状と対処のしかた」（ ページ）をご覧ください。 xxx.x kHz / xxx Hz と表示されている場合水平または垂直周波数が、本機の仕様に合っていま 数字の部分に現在入力されている信号の水平

」と表示されている場合現在選んでいる入力端子の入力信号がありません。自動入力センサー（ ページ）がオンに設定されているときは、他の入力端子からの入力信号をさがし、自動的に入力を切り換えます。

CABLE DISCONNECTED 」と表示されている場合現在選んでいる入力端子のビデオ信号ケーブルがはずれて

ページ）がオンに設定されているときは、他の入力端子からの入力信号をさがし、自動的に入力を切り換えます。OUT OF RANGEXXX . XKHz / XXXHzINFORMATIONI NPUT# : XXXXXOUT OF RANGE

RESOLUT I ON > . 2180X1 420

INFORMATIONI NPUT# : XXXXXCABLE D I SCONNECTEDINFORMATIONI NPUT# : XXXXX22 本機の症状と対処のしかた 本機以外（コンピュータなど）が原因の場合は、接続機器の取扱説明書をご覧ください。 下記のように対処しても正常にならないときは、「自己診断表示機能」（

ページ）をご覧ください。 こんなときは 原因と対処のしかた画像が出ない。1（電源）ランプが点灯していない。または、1（電源）スイッチを押しても1（電源）ランプが点灯しない。1（電源）ランプが緑色に点灯している。

CABLE DISCONNECTED 」という警告表示が出ている。

いう警告表示が出ている。または、1（電源）ランプがオレンジ色に点灯してい

NEC PC-98 シリーズとつないでいる。 電源コードをつなぎ直す。 「自己診断表示機能」で確認する（

ビデオ信号ケーブルのピンが曲がっている。まっすぐに直すか、別のケーブルを使う。 入力切り換えが正しいか確認する（

付属品ではないビデオ信号ケーブルを使っている。付属品ではないビデオ信号ケーブルを使っていると、「 CABLE DISCONNECTED 」と表示が出ることがあります。故障ではありません。 ビデオ信号ケーブルを正しくつなぐ（

ビデオ信号ケーブルのピンが曲がっている。まっすぐに直すか、別のケーブルを使う。 入力切り換えが正しいか確認する（ ページ）。■本機以外（コンピュータなど）が原因の場合 コンピュータが省電力状態になっている。キーボードのキーのどれかを押してみるか、マウスを動かし

コンピュータのグラフィックボードが正しくバススロットに差し込まれているか確認する。 コンピュータの電源を入れる。■本機以外（コンピュータなど）が原因の場合 入力信号の周波数が、本機の仕様に合っていない。本機をつなぐ前につないでいたディスプレイがあるときは、そのディスプレイにつなぎ換えて、画像が出るか確認する。画像が出たら、コンピュータで以下の範囲に設定する。水平周波数：

本機をつなぐ前につないでいたディスプレイがあるときは、そのディスプレイにつなぎ換えて、画像が出るか確認する。画像が出たら、以下を行う。 Windows のデバイス選択画面で製造元に SONY

SDM-HX93 ）を選ぶ。本機の型名が表示されないときは、「プラ

必要に応じて市販のアダプタをお使いください。アダプタは、先にコンピュータに差し込んでから、ビデオ信号ケーブルにつなぎます。 変換アダプタが必要なときは、市販の PC-98 シリーズ用アダプタを使っているかを確認する。23 こんなときは 原因と対処のしかた画像が乱れる、ゆれる、ちらつ 画像がくっきりしていない。画像が二重、三重になる。画像の位置がずれている、または画像の大きさが正しくない。（アナログ RGB 信号のみ）画像が小さい。画像が暗い。画面に波模様や縦縞が出る。色むらがある。白色が白く見えない。本機のボタンが働かない。 マークが画面に出る）メニュー画面上の解像度表示が正しくない。 ピッチとフェーズを調整する（アナログ RGB

他のディスプレイ、レーザープリンタ、蛍光灯、テレビチューナー、扇風機など、磁界を発して干渉する可能性のあるものから本機を離して置く。 近くに送電線があるときは、本機を離して置くか、シールド板を本機の近くに置く。 離れたところにある他の電源につないでみる。 ディスプレイの向きを変えてみる。■本機以外（コンピュータなど）が原因の場合 コンピュータのグラフィックボードで、本機が正しく設定されているかを確認する。 入力信号のグラフィックモード（ VESA

Macintosh19 ″カラーなど）と周波数が、本機で使用できる範囲かを確認する。ただし本機で使用できる範囲でも、グラフィックボードによっては同期パルス幅が合わないため、きれいに画像を映せないことがあります。 本機はインターレース信号には対応していません。プログレッシブ信号になるように設定してくださ

コンピュータのリフレッシュレート（垂直周波数）を、最適な画面になるように設定する（ 60 Hz

ピッチとフェーズを調整する（アナログ RGB

ページ）。■本機以外（コンピュータなど）が原因の場合 コンピュータで解像度を

ビデオ信号ケーブルの延長コードやスイッチャーボックスの使用をやめる。 接続ケーブルを端子にしっかりと差し込む。 ピッチとフェーズを調整する（

ページ）。入力信号やグラフィックボードによっては、画像が画面全体に広がらないことがあります。■本機以外（コンピュータなど）が原因の場合 コンピュータで解像度を

電源を入れたあと、画面が明るくなるまでしばらく時間がかかります。

AUTO 」時で、周りの明るさが暗いとき、画面が暗くなることもあります（

ピッチとフェーズを調整する（アナログ RGB

ピッチとフェーズを調整する（アナログ RGB

「ロックメニュー」が「オン」になっている。「オフ」にする（

グラフィックボードの設定によっては、メニュー画面上の解像度表示とコンピュータでの設定が一致しないことがあります。 本機の情報（インフォメーション）を表示する 信号を入力しているときに、インフォメーション画面が出

秒以上押したままにする。もう一度、 MENU ボタンを押すと、消えます。故障のときは、お買い上げ店またはソニーサービス窓口にご連絡ください。また、お問い合せのときは次のことをお知らせください。

つないでいるコンピュータ、およびグラフィックボードの仕様と

本機には自己診断表示機能がついています。本機またはコンピュータに異常が起きたときには、画像が消えて、下記のように、ランプが点灯して、本機の状態をお知らせします。1（電源）ランプがオレンジ色に点灯しているときは、コンピュータが省電力状態になっています。キーボードのキーのどれかを押してみるか、マウスを動かしてみてくだ

1（電源）スイッチを押して、電源を切り、ビデオ信号ケーブルを抜く。 1（電源）スイッチを押して、本機の電源を入れ直す。 本のカラーバー（白、赤、緑、青）が出れば、本機は正常な状態です。ビデオ信号ケーブルをつなぎ直して、コンピュータの状態を確認してください。カラーバーが出ないときは、本機が故障している可能性があります。お買い上げ店またはソニーサービス窓口にご相談ください。 1（電源）ランプがオレンジ色に点灯しているとき キーボードのキーのどれかを押すか、マウスを動かしてみ コンピュータの省電力状態が解除されて、1（電源）ランプが緑色に点灯し、画像が出ます。 保証書とアフターサービス

この製品は保証書が添付されていますので、お買い上げの際、お買い上げ店でお受け取りください。 所定事項の記入および記載内容をお確かめのうえ、大切に保存してください。 保証期間は、お買い上げ日より

アフターサービスについて 調子が悪いときはまずチェックを b「故障かな？と思ったら」の項を参考にして、故障かどうかをお調べください。 それでも具合が悪いときはサービス窓口へ b お買い上げ店、または添付の「ソニーご相談窓口のご案内」にある、お近くのソニーサービス窓口にご相談くだ

b 保証書の記載内容に基づいて修理させていただきます。くわしくは保証書をご覧ください。 保証期間経過後の修理は b 修理によって機能が維持できる場合は、ご要望により有料で修理させていただきます。 部品の保有期間について 当社では、コンピュータディスプレイの補修用性能部品（製品の機能を維持するために必要な部品）を、製造打ち切

年間保有しています。この部品保有期間を修理可能の期間とさせていただきます。保有期間が経過した後も、故障箇所によっては、修理可能の場合がありますので、お買い上げ店か、サービス窓口にご相談ください。 ご相談になるときは次のことをお知らせください。

SDM-HX93 製造番号：故障の状態：できるだけ詳しく購入年月日：お買い上げ店 TEL. お近くのサービスステーション TEL. This display is designed for use in Japan only and cannot be used in any other country.
