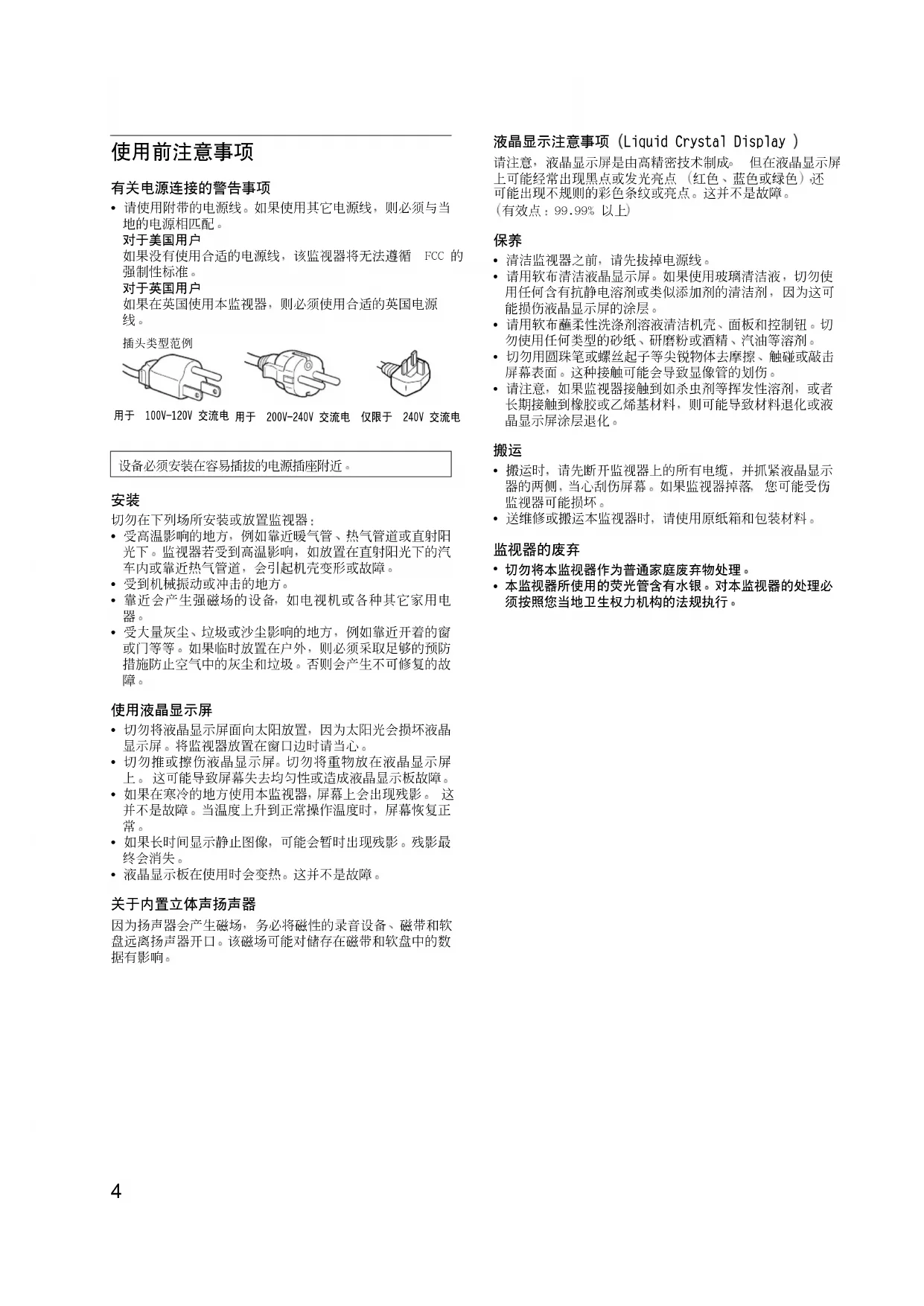

如果没有使用合适的电源线 该监视器将无法遵循 FCC 的

如果在英国使用本监视器 则必须使用合适的英国电源

监视器若受到高温影响 如放置在直射阳光下的汽

受到机械振动或冲击的地方 靠近会产生强磁场的设备 如电视机或各种其它家用电

如果临时放置在户外 则必须采取足够的预防 措施防止空气中的灰尘和垃圾 否则会产生不可修复的故

将监视器放置在窗口边时请当心 切勿推或擦伤液晶显示屏 切勿将重物放在液晶显示屏

这可能导致屏幕失去均匀性或造成液晶显示板故障 如果在寒冷的地方使用本监视器

如果长时间显示静止图像 可能会暂时出现残影 残影最

因为扬声器会产生磁场 务必将磁性的录音设备 磁带和软

液晶显示注意事项 Liquid Crystal Display 请注意 液晶显示屏是由高精密技术制成 但在液晶显示屏 上可能经常出现黑点或发光亮点

请用软布清洁液晶显示屏 如果使用玻璃清洁液 切勿使 用任何含有抗静电溶剂或类似添加剂的清洁剂

能损伤液晶显示屏的涂层 请用软布蘸柔性洗涤剂溶液清洁机壳

研磨粉或酒精 汽油等溶剂 切勿用圆珠笔或螺丝起子等尖锐物体去摩擦

如果监视器接触到如杀虫剂等挥发性溶剂 或者 长期接触到橡胶或乙烯基材料 则可能导致材料退化或液

请先断开监视器上的所有电缆 并抓紧液晶显示

当心刮伤屏幕 如果监视器掉落 您可能受伤

送维修或搬运本监视器时 请使用原纸箱和包装材料

须按照您当地卫生权力机构的法规执行 设备必须安装在容易插拔的电源插座附近

用于 100V-120V 交流电 用于 200V-240V 交流电 仅限于 240V 交流电

电源 指示灯 第 9 18 23 页 若要打开或关闭显示器 按 1 电源 开关当显示器打开时电源指示灯呈绿色亮起 而当显示器处于节电模式时呈橙色亮起B 光感器第19 页本元件可测量周围环境的亮度 切勿用纸及其它物体覆

立体声扬声器 第18 页这些扬声器将音频信号作为声音输出D MENU 按钮第12 页本按钮可显示或关闭主菜单E m/M 和 2

音量控制 按钮 第12 18 页 这些按钮用于选择菜单项目和做调整 也可用于显示音量 菜单来控制音量F OK 按钮第12 页 本按钮可激活所选择的菜单项目和使用 m/M 按钮

所做出的调整G INPUT 按钮 第11页 当两台计算机连接到监视器时 本按钮可转换 INPUT1

INPUT2 和 INPUT3 之间的视频输入信号H 按钮第19 页此按钮可改变模式 图像 / 音频I 后盖第 7 页当您要连接电缆或电线时将此盖向上抽出J 耳机插孔第18 页本插孔可向耳机输出音频信号

本安全锁定孔应该与 Kensington Micro Saver Security System 一起使用 Micro Saver Security System 是 Kensington 的商标

用于 INPUT1 的音频输入插孔 第 8 页 当连接到一台计算机的音频输出插孔或者其它音频设备 连接到 INPUT1时

用于 INPUT1的HD15 输入连接器 模拟 RGB 第 7 页 此连接器用于输入模拟 RGB 视频信号 0.700 Vp-p 正

用于 INPUT2 的音频输入插孔 第 8 页 当连接到一台计算机的音频输出插孔或者其它音频设备 连接到 INPUT2 时

用于 INPUT2 的 HD15 输入连接器 模拟 RGB 第 7 页 此连接器用于输入模拟 RGB 视频信号 0.700 Vp-p 正

用于 INPUT3 的音频输入插孔 第 8 页 当连接到一台计算机的音频输出插孔或者其它音频设备 连接到 INPUT3 时

用于 INPUT3 的 DVI-D 输入连接器 数字 RGB 第 7 页 此连接器输入的数字 RGB 视频信号遵守 DVI Rev.1.0

第 9 页 此部分用于固定连接至监视器的电缆和电线

使用监视器前 请查点一下包装纸箱内是否含有下列物品 液晶显示器 电源线 HD15-HD15 视频信号电缆 模拟 RGB DVI-D 视频信号电缆数字 RGB 音频电缆立体声袖珍插头 CD-ROMWindows/Macintosh 实用软件 操作说明等 保修卡 快速安装指南 安装 1: 连接视频信号电缆 向上抽出后盖连接到装有 DVI 输出连接器 数字 RGB 的计算机 使用附带的 DVI-D 视频信号电缆 数字 RGB 时 请将计算

机连接到监视器的 IMPUT3 DVI-D 输入连接器数字 RGB连接到装有 HD15 输出连接器 模拟 RGB 的计算机

使用附带的 HD15-HD15 视频信号电缆 模拟 RGB 将计算

机连接到监视器的 INPUT1或INPUT2 HD 15 输入连接器

连接到 IBM PC/AT 或兼容的计算机

连接之前必须关闭监视器和计算机电源 将计算机连接到监视器 HD15 输入连接器

模拟 RGB时 请参照 连接到装有 HD15 输出连接器 模拟 RGB

不要接触视频信号电缆连接器内的针因为这可能将针折弯至计算机 DVI 输出连接器数字 RGB至 DVI-D 输入连接器数字 RGBDVI-D 视频信号电

数字 RGB IBM PC/AT 或兼容的计算机至 HD 15 输入连接器模拟 RGB至计算机 HD15 输出连接器模拟 RGBHD15-HD15 视频信号电缆模拟 RGB 附带

连接到 Macintosh 当连接 Macintosh 计算机时 如有必要请使用适配器 不附带连接视频信号电缆之前 请将适配器连接到计算机 安装 2: 连接音频线 将附带的音频线连接到监视器相应的音频输入插孔 使用监视器的扬声器或耳机 您可以从连接到监视器音频输 入插孔的计算机或其它音频设备中听到声音 更多信息 参见第 18 页 控制音量 安装 3: 连接电源线 将附带的电源线安全地连接到监视器的交流输入连接

将另一端安全地连接到电源插座 MacintoshHD15-HD15 视频信号电缆模拟 RGB 附带至计算机的输出连接器至 HD 15 输入连接器模拟 RGB至音频输入至计算机或其它音频设备的音频输出

安装 5: 打开监视器和计算机 按监视器前面的 1

按 INPUT 按钮选择想要的输入信号 所选择的输入图像将出现在屏幕上 更多信息 参见第 11 页 选择输入信号 INPUT 按钮 监视器安装完成 如有必要 请使用监视器的控制钮调整图

- 计算机进入节电模式 试着按键盘上任意键或移动鼠

- 按INPUT按钮 检查输入信号设置是否正确 第11页

- 检查视频信号电缆是否正确连接 - 按INPUT按钮 检查输入信号设置是否正确 第11页

超出范围 请重新连接旧监视器 然 后将计算机的显示卡调节至以下范围内 有关屏幕信息的更多说明 参见第 21页 故障现象和排除

DDC 即插即用标准 并自动检测所有监视器信息 计算机不需要安装特定的驱动程序 连接监视器后第一次打开计算机时 屏幕上会出现设定向导 此

请按照屏幕指示进行操作 即插即用监视器被自动选择 因此

垂直频率设定为 60 Hz 如果监视器上闪烁不明显 您可以就这样使用 您不需要将垂直频

安装 6: 调节倾斜度和旋转角度 监视器可以在以下所示的角度内进行调整 抓住液晶显示屏的两侧 然后调整屏幕角度

根据桌子和椅子的高度调整监视器的视角 并使屏幕上的光

调整屏幕的倾斜度和高度时 请缓慢仔细地调整 并确保监视器不

1024 或更小 1280 1024 或更小

MENU 大约 20 大约 45 大约 45 大约 5

INPUT1 HD15HD15 输入连接器

INPUT2 HD15HD15 输入连接器

用于 INPUT3 数字 RGB INPUT

可用屏幕显示菜单对监视器做许多调整 显示主菜单按 MENU 菜单 按钮在屏幕上显示主菜单 选择菜单 按 m/M 按钮 以显示想要的菜单 按 OK 按钮 以移至 第一个菜单项目 选择您想要调整的项目按 m/M 按钮选择您想要调整的项目 然后按 OK 按钮若 是菜单项目之一当您选择 并按 OK 按钮时 显示器回到上级菜单 调整项目按 m/M 按钮进行调整 然后按 OK 按钮当您按 OK 按钮时 设置被储存 然后显示器回到上级菜 关闭菜单按一次 MENU 按钮回到正常显示状态 若未按按钮 45 秒后菜单将自动关闭

您可以用复原菜单将调整复原 有关复原的更多信息 请参 阅第 17 页上的 0 ( 复原 ) 进行调整之前连接并开启监视器和计算机 为获得最佳效果在调整之前至少等待 30 分钟 MENU EX I T1280 1024 60Hzx /

使用图像 / 音频菜单可以调节下列项目 模式 游戏 / 电影 / 个人电脑 / 图像 音频 模式复原 0

您可以根据自己的意图选择适当的屏幕亮度每个模式都能进行图像 / 音频设定 更改后的设定将自动应用于每个输入 输入1/输入2/输入3 按 MENU 按钮屏幕上出现主菜单 按 m/M 按钮选择 图像 / 音频 然后按 OK 按钮屏幕上出现图像 / 音频菜单 按 m/M 按钮选择电影 然后按 OK 按钮屏幕上出现模式菜单 按 m/M 按钮选择想要的模式然后按 OK 按钮默认设定为电影 游戏 : 明亮画面 电影 : 具有强烈对比度的清晰画面 个人电脑 :柔和色调画面 自动 根据环境亮度自动调节屏幕亮度 自动亮 度调整功能详情参见第 19 页的 自动亮度调节功能

您可以用图像菜单调整下列项目 背光 对比度 6 亮度 GAMMA 菜单 色温菜单 锐度 如果屏幕过亮 请调节背光使得屏幕易于观看 按 MENU 按钮屏幕上出现主菜单 按 m/M 按钮选择图像 / 音频 然后按 OK 按钮屏幕上出现图像 / 音频菜单 按 m/M 按钮选择 ( 图像 ) 然后按 OK 按钮屏幕上出现图像菜单 按 m/M 按钮选择 背光 然后按 OK 按钮屏幕上出现 背光 菜单 按 m/M 按钮调节亮度等级然后按 OK 按钮

调整图像对比度 按 MENU 按钮屏幕上出现主菜单 按 m/M 按钮选择图像 / 音频 然后按 OK 按钮屏幕上出现图像 / 音频菜单 按 m/M 按钮选择 ( 图像 ) 然后按 OK 按钮屏幕上出现图像菜单 按 m/M 按钮选择 666 对比度 然后按 OK 按钮屏幕上出现 对比度 菜单 按 m/M 按钮调节对比度然后按 OK 按钮 调节图像亮度 黑色电平 按 MENU 按钮屏幕上出现主菜单 按 m/M 按钮选择图像 / 音频 然后按 OK 按钮屏幕上出现图像 / 音频菜单 按 m/M 按钮选择 ( 图像 ) 然后按 OK 按钮屏幕上出现图像菜单 按 m/M 按钮选择 亮度 然后按 OK 按钮屏幕上出现 亮度 菜单 按 m/M 按钮调节亮度然后按 OK 按钮EX I T 1280 1024 60Hzx /

调节 GAMMA 您可以用图像原来的色彩组合屏幕上图像的色彩 按 MENU 按钮

按 m/M 按钮选择 图像 / 音频 然后按 OK 按钮 屏幕上出现图像 / 音频菜单 按 m/M 按钮选择 ( 图像 ) 然后按 OK 按钮

按 m/M 按钮选择 (GAMMA) 然后按 OK 按钮 屏幕上出现 GAMMA 菜单 按 m/M 按钮选择所需的模式 然后按 OK 按钮

您可以从色温的默认设定中选择图像白色区域的彩色水平 此外 若有必要 您也可微调色温 按 MENU 按钮

按 m/M 按钮选择 图像 / 音频 然后按 OK 按钮 屏幕上出现图像 / 音频菜单 按 m/M 按钮选择 ( 图像 ) 然后按 OK 按钮

按 m/M 按钮选择 ( 色温 ) 然后按 OK 按钮

按 m/M 按钮选择所需的色温 然后按 OK 按钮 白平衡随着色温从 9300K 调节到 6500K 从浅蓝色变为浅

游戏 / 电影 /个人电脑/自动 都可以进行色

按 m/M 按钮选择 图像 / 音频 然后按 OK 按钮 屏幕上出现图像 / 音频菜单 按 m/M 按钮选择 ( 图像 ) 然后按 OK 按钮

按 m/M 按钮选择 ( 色温 ) 然后按 OK 按钮

按 m/M 按钮选择 调整 然后按 OK 按钮 屏幕上出现色温微调菜单 按m/M按钮选择R 红色 或B 蓝色 然后按OK 按钮 按 m/M 按钮调整色温 然后按 OK 按钮 关于 G 绿色 由于此调节是通过增加或减少 R 和 B 的

因此G的成分是固定的 按 m/M 按钮选择 然后按 OK 按钮 新的颜色设定储存在内存中 当选择 用户 时可自动

按 m/M 按钮选择 图像 / 音频 然后按 OK 按钮 屏幕上出现图像 / 音频菜单 按 m/M 按钮选择 ( 图像 ) 然后按 OK 按钮

按 m/M 按钮选择 锐度 然后按 OK 按钮 屏幕上出现 锐度 菜单 按 m/M 按钮调整锐度 然后按 OK 按钮

按 m/M 按钮选择 图像 / 音频 然后按 OK 按钮 屏幕上出现图像 / 音频菜单 按 m/M 按钮选择 ( 音频 ) 并按 OK 按钮 GAMMA 415

按 m/M 按钮选择 ( 屏幕效果 ) 然后按 OK 按钮 屏幕上出现屏幕效果菜单 按 m/M 按钮选择 相位 然后按 OK 按钮 屏幕上出现 相位 调整菜单 按 m/M 按钮直至使水平条纹至最小限度 调整至水平条纹为最小限度 按 OK 按钮

如果垂直条纹遍及整个屏幕 请按照下列步骤调整像素

按 m/M 按钮选择 像素频率 然后按 OK 按钮 屏幕上出现 像素频率 调整菜单 按 m/M 按钮

手动调整图像位置 ( 水平中心 / 垂直中心 ) 如果图像在屏幕上不居中 请按照下列步骤调整图像居中 在计算机上将分辨率设定至 1280 1024 放入 CD-ROM 启动 CD-ROM 选择地区和机型 并显示测试图案 对于 Windows 点击 [Utility] t [Windows]/[Win Utility.exe] 对于 Macintosh 点击 [Utility] t [Mac]/[Mac Utility] 按 MENU 按钮

按 m/M 按钮选择 ( 屏幕效果 ) 然后按 OK 按钮 屏幕上出现屏幕效果菜单 按 m/M 按钮选择 水平中心 或 垂直中心 然后按 OK 按钮 屏幕上出现 水平中心 调整菜单或 垂直中心 调整

如果菜单将屏幕上的图像挡住 您可以改变菜单位置 按 MENU 按钮

按 m/M 按钮选择 ( 菜单位置 ) 然后按 OK 按钮 屏幕上出现 菜单位置 菜单 按 m/M 按钮选择需要的位置 然后按 OK 按钮 您可以选择显示菜单的九个位置中的一个 输入检测 开启 / 关闭 菜单 当您选择输入检测 开启 / 关闭菜单中的开启自动输入检测

监视器将自动检测到进入输入端的输入信号 并且在进

按 m/M 按钮选择 ( 输入检测 开启 / 关闭 ) 然后按 OK

屏幕上出现输入检测菜单 按 m/M 按钮选择所需的模式 然后按 OK 按钮 开启 :当选择的输入端没有输入信号时

视器上的 INPUT 按钮选择输入端但终端没有输 入信号时 出现屏幕信息 第 20 页 并且监 视器将自动检查进入其它输入端的输入信号来

当输入改变后 所选择的输入端将显示在屏幕

当没有输入信号时 监视器将自动进入省电模

关闭 :输入不会自动改变 按 INPUT 按钮改变输入

按 m/M 按钮选择 (LANGUAGE) 然后按 OK 按钮 屏幕上出现 LANGUAGE 菜单 按 m/M 按钮选择语言 然后按 OK 按钮 (QJOLVK 英语

'HXWVFK 德语 (VSDxRO 西班牙语 ,WDOLDQR 意大利语 1HGHUODQGV 荷兰语 6YHQVND 瑞典语

复原菜单 复原至默认设定 按 MENU 按钮

按 m/M 按钮选择 0 复原 然后按 OK 按钮

按 m/M 按钮选择所需的模式 然后按 OK 按钮 确定 : 将所有调整数据复原至设置默认值

锁定按钮的控制以防止意外调整和复原 按 MENU 按钮

按 m/M 按钮选择 菜单锁定 ) 然后按 OK 按钮 屏幕上出现菜单锁定菜单 按 m/M 按钮选择 打开 或 关闭 打开 :仅可操作 1 电源 开关和INPUT 按钮 如果您

菜单锁定 设定至关闭 如果将 菜单锁定 设定至 打开 则当您按 MENU 按

使用监视器的扬声器或耳机 您可以从连接到监视器音频输 入插孔的计算机或其它音频设备中听到声音 您可以使用主菜单中单独的 音量 菜单来控制音量

按 m/M 按钮 按 m/M 按钮控制音量 5 秒钟后菜单自动消失

当屏幕上显示主菜单时您不能调节音量 当您的监视器处于省电模式时 扬声器或耳机不发出声音

TAR 和 NUTEK 制定的省电原则 如果将监视器连接到计算机或与 DPMS 显示电源管理信号 兼容的视频显示卡 监视器将如下所示减少功率消耗 SDM-HX73 SDM-HX93

• 当计算机进入 休眠 模式 输入信号切断 并在屏幕上出现没有输入信号 5 秒钟后 监视器进入省电模式** 深睡 是环境保护局所定义的省电模式

设定模式 图像 / 音频 模式 如果反复按显示器右侧的 按钮 则可以从游戏 t 电影t 个人电脑 t 自动中间选择模式当选择 自动 时 监视器根据环境的亮度自动调节屏幕 自动亮度调节功能 详情参见 自动亮度调节功

反复按 按钮模式的默认设定为 电影 当您按一次 按钮 则显示电影 默认设定 而当您再按一次该按钮 则显示 每次按 按钮 模式改变如下每个模式出现在屏幕上 并且模式发生改变 约 5 秒钟后菜单自动消失 自动亮度调节功能 光感器 本显示器具有根据环境亮度自动调节屏幕亮度的功能 通过使用显示屏右侧的 按钮或在图像/音频菜单中 式设定为 自动 则屏幕的亮度将设定至最适合的等级屏幕亮度的默认设定为 电影 此外 当您用监视器右侧按钮将 模式设定为自动 时 也将显示调节条您可以用 m/M 按钮调节此条 屏幕亮度随着您设定的等级

当监视器接收到输入信号时 它会自动调整图像位置

相位 / 像素频率 确保屏幕上出现清晰的

当监视器接收输入信号时 它会自动将信号与存储在监视器存储器中的工厂预设模式之一相匹配以便在屏幕中心提供高质量图像如果输入信号与工厂预设模式相匹配 图像将以适当的默认调整自动出现在屏幕上 如果输入信号不符合工厂预设模式 当接收到不符合工厂预设模式之一的输入信号时 本监视器的自动图像质量调整功能将启动以确保 在以下监视器频 图像清晰地出现在屏幕上水平频率 28-80 kHz 48-75 Hz 当监视器第一次接收到不符合工厂预设模式之一的输 监视器可能要花比普通情况下更长的时间才能在屏幕上显示图像 此调整数据自动储存在内存中 以备下 当监视器接收到符合工厂预设模式之一的输入信号时监视器将以相同的方式运行 如果您手动调整相位 像素频率和图像位置 对于某些输入信号 本监视器的自动图像质量调整功能可能无法完全调整图像位置相位和像素频率 如果这样 您可以手动设定 第15 页 如果您手动设定 调整数据将作 为用户模式被储存并在任何时候监视器接收到相同输入信号时自动调用

如果问题是由所连接的计算机或其他设备引起的 请参照所连接计算机 / 设备的使用说明书 如果下列建议仍不能解决问题 请使用自检功能 第 23 页

检查电源线的连接是否正确 如果 1 电源 指示灯呈绿色

第 23 页 如果屏幕上出现 未连接信号

检查视频信号电缆是否连接正确 所有插头是否牢固地插在各自的插孔内 第 7 页 检查视频输入连接器的针是否被弯曲或被挤入 检查输入选择设定是否正确 第11页 连接了非附带的视频信号电缆 如果您连接了非附带的视频信号电缆 则屏幕上显

未连接信号线 这不是故障 如果屏幕上出现 没有输入信 号 或1 电源 指示灯为橙色 检查视频信号电缆是否连接正确 所有插头是否牢固地插在各自的插孔内 第 7 页 检查视频输入连接器的针是否被弯曲或被挤入 检查输入选择设定是否正确 第11页

x 由所连接的计算机或其他设备引起的问题 ( 不是由监视器引起的问题 )

试着按键盘上任意键或移动鼠标 检查显示卡是否正确安装 检查计算机电源是否打开 如果屏幕上出现 超出范围 第 20 页

x 由所连接的计算机或其他设备引起的问题 ( 不是由监视器引起的问题 ) 检查视频范围是否在监视器制定的范围内 如果用本监视器更换旧监视器 请重新

并把计算机显示卡调整到如下范围内 水平频率 28-80 kHz 模拟 RGB 28-64 kHz 数字 RGB 垂直频率 48-75 Hz 模拟 RGB 60 Hz 数字 RGB 分辨率 1280 1024 或更低 如果使用 Windows 如果您用本监视器更换旧监视器 请重新连接旧监视器并进行以下操作 在 Windows 设备选择画面中 从 厂家 列表中选择 SONY 从 型号 列表中选

SDM-HX73 或 SDM-HX93 如果 SDM-HX73 或 SDM-HX93 未出现在 型号 列

表中 请尝试使用 即插即用 如果使用 Macintosh 系统 当连接 Macintosh 计算机时 如有必要请使用适配器 不附带 连接视频信号电

当监视器正在接收视频信号时 按住 MENU 按钮 5 秒钟以

再次按 MENU 按钮信息框消失 如果问题仍然存在 请致电授权的 Sony 经销商 并提供下

您的计算机和显示卡的名称和规格 输入信号种类 ( 模拟 RGB/ 数字 RGB)

本监视器具有自检功能 如果监视器或计算机发生问题 屏

并且 1 电源 指示灯将呈绿色亮起 如 果 1 电源 指示灯呈橙色亮起 即表示计算机处于省电模

试着按键盘上任意键或移动鼠标 如果图像从屏幕上消失并且 1

如果出现四个色彩条 白 红 绿 蓝 即表示监视器工

请重新连接视频输入电缆 并检查计算机的状况 如果彩色条不出现 则可能是监视器有故障 请将监视器 的状况通知授权 Sony 经销商 如果 1

1 电源 指示灯以橙色点亮 试着按键盘上任意键或移动鼠标 计算机省电模式关闭 1 电源 指示灯呈绿色亮起 且图

液晶显示器面板 面板种类 a-Si TFT 有效矩阵

17 英寸 (43 cm) SDM-HX73 19 英寸 (48 cm) SDM-HX93 输入信号格式 RGB 操作频率 *

最大 1024 线 输入信号等级 模拟 RGB 视频信号

即插即用 DDC2B 附件 参见第 7 页

• 建议的水平和垂直计时条件 水平同步频宽比应该大于总水平计时的4.8%或 0.8 VHF
