KULLANIM KILAVUZU SDMHX93 SONY

• Macintosh, Apple Computer, Inc.’in tescilli markasıdır, A.B.D ve diğer ülkelerde tescil edilmiştir.•Windows A.B.D. ve diğer ülkelerde Microsoft Corporation’ın tescilli markasıdır.• IBM PC/AT ve VGA, A.B.D. IBM Corporation’ın tescilli markalarıdır.• VESA ve DDC Video Electronics Standards Association’ın tescilli markalarıdır.

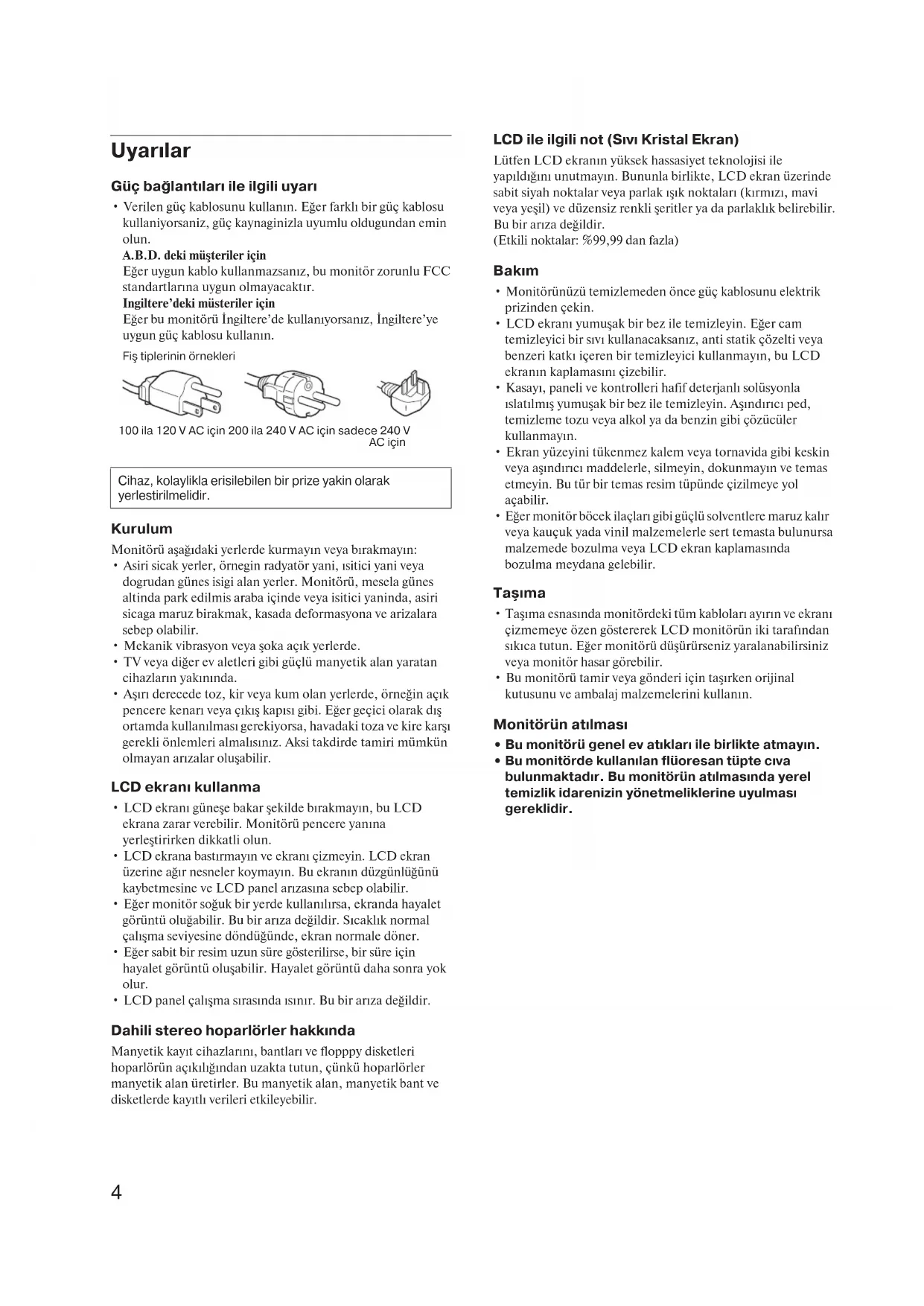

• Verilen güç kablosunu kullanın. Eğer farklı bir güç kablosu kullaniyorsaniz, güç kaynaginizla uyumlu oldugundan emin olun. A.B.D. deki müşteriler için Eğer uygun kablo kullanmazsanız, bu monitör zorunlu FCC standartlarına uygun olmayacaktır. Ingiltere’deki müsteriler için Eğer bu monitörü İngiltere’de kullanıyorsanız, İngiltere’ye uygun güç kablosu kullanın. Kurulum Monitörü aşağıdaki yerlerde kurmayın veya bırakmayın:

• Asiri sicak yerler, örnegin radyatör yani, ısitici yani veya dogrudan günes isigi alan yerler. Monitörü, mesela günes altinda park edilmis araba içinde veya isitici yaninda, asiri sicaga maruz birakmak, kasada deformasyona ve arizalara sebep olabilir.

• Mekanik vibrasyon veya şoka açık yerlerde.

• TV veya diğer ev aletleri gibi güçlü manyetik alan yaratan cihazların yakınında.

• Aşırı derecede toz, kir veya kum olan yerlerde, örneğin açık pencere kenarı veya çıkış kapısı gibi. Eğer geçici olarak dış ortamda kullanılması gerekiyorsa, havadaki toza ve kire karşı gerekli önlemleri almalısınız. Aksi takdirde tamiri mümkün olmayan arızalar oluşabilir. LCD ekranı kullanma

• LCD ekranı güneşe bakar şekilde bırakmayın, bu LCD ekrana zarar verebilir. Monitörü pencere yanına yerleştirirken dikkatli olun.

• LCD ekrana bastırmayın ve ekranı çizmeyin. LCD ekran üzerine ağır nesneler koymayın. Bu ekranın düzgünlüğünü kaybetmesine ve LCD panel arızasına sebep olabilir.

• Eğer monitör soğuk bir yerde kullanılırsa, ekranda hayalet görüntü oluğabilir. Bu bir arıza değildir. Sıcaklık normal çalışma seviyesine döndüğünde, ekran normale döner.

• Eğer sabit bir resim uzun süre gösterilirse, bir süre için hayalet görüntü oluşabilir. Hayalet görüntü daha sonra yok olur.

• LCD panel çalışma sırasında ısınır. Bu bir arıza değildir. Dahili stereo hoparlörler hakkında Manyetik kayıt cihazlarını, bantları ve flopppy disketleri hoparlörün açıkılığından uzakta tutun, çünkü hoparlörler manyetik alan üretirler. Bu manyetik alan, manyetik bant ve disketlerde kayıtlı verileri etkileyebilir. LCD ile ilgili not (Sıvı Kristal Ekran) Lütfen LCD ekranın yüksek hassasiyet teknolojisi ile yapıldığını unutmayın. Bununla birlikte, LCD ekran üzerinde sabit siyah noktalar veya parlak ışık noktaları (kırmızı, mavi veya yeşil) ve düzensiz renkli şeritler ya da parlaklık belirebilir. Bu bir arıza değildir. (Etkili noktalar: %99,99 dan fazla) Bakım

• Monitörünüzü temizlemeden önce güç kablosunu elektrik prizinden çekin.

• LCD ekranı yumuşak bir bez ile temizleyin. Eğer cam temizleyici bir sıvı kullanacaksanız, anti statik çözelti veya benzeri katkı içeren bir temizleyici kullanmayın, bu LCD ekranın kaplamasını çizebilir.

• Kasayı, paneli ve kontrolleri hafif deterjanlı solüsyonla ıslatılmış yumuşak bir bez ile temizleyin. Aşındırıcı ped, temizleme tozu veya alkol ya da benzin gibi çözücüler kullanmayın.

• Ekran yüzeyini tükenmez kalem veya tornavida gibi keskin veya aşındırıcı maddelerle, silmeyin, dokunmayın ve temas etmeyin. Bu tür bir temas resim tüpünde çizilmeye yol açabilir.

• Eğer monitör böcek ilaçları gibi güçlü solventlere maruz kalır veya kauçuk yada vinil malzemelerle sert temasta bulunursa malzemede bozulma veya LCD ekran kaplamasında bozulma meydana gelebilir. Taşıma

• Taşıma esnasında monitördeki tüm kabloları ayırın ve ekranı çizmemeye özen göstererek LCD monitörün iki tarafından sıkıca tutun. Eğer monitörü düşürürseniz yaralanabilirsiniz veya monitör hasar görebilir.

• Bu monitörü tamir veya gönderi için taşırken orijinal kutusunu ve ambalaj malzemelerini kullanın. Monitörün atılması

• Bu monitörü genel ev atıkları ile birlikte atmayın.

• Bu monitörde kullanılan flüoresan tüpte cıva bulunmaktadır. Bu monitörün atılmasında yerel temizlik idarenizin yönetmeliklerine uyulması gereklidir. Cihaz, kolaylikla erisilebilen bir prize yakin olarak yerlestirilmelidir. Fiş tiplerinin örnekleri 100 ila 120 V AC için 200 ila 240 V AC için sadece 240 V AC için5

Bölümlerin ve kontrol düğmelerinin tanımlanması Daha fazla detay için parantez içindeki sayfalara bakınız. A 1 (Güç) düğmesi ve 1 (güç) ışığı (sayfalar 9, 19, 24)Ekranı açmak ve kapatmak için, 1 (güç) anahtarına basın.Güç ışığı, monitör açıldığynda yeşil yanar, monitör enerji tasarrufu modundayken ise turuncu olarak yanar.B Işık sensörü (sayfa 20)Bu sensör çevredeki alanın parlaklığını ölçer. Sensörü kağıt vs. ile kapatmadığınızdan emin olun.C Stereo hoparlörler (sayfa 19)Bu hoparlörler ses sinyallerini ses olarak dışarı verir.D MENU düğmesi (sayfa 12)Bu düğme menü ekranını açar ve kapatır. E m/M ve 2 (ses kontrol) düğmeleri (sayfalar 12, 19)Bu düğmeler menü maddelerini seçmek ve ayar yapmak için ve sesi kontrol etmek üzere “Ses” menüsünü görüntülemek için kullanılır.F OK düğmesi (sayfa 12) Bu düğme, m/M düğmeleri ile seçilen menü maddelerini ve yapılan ayarları aktive eder (5).G INPUT düğmesi (sayfa 11)Bu düğme, monitöre iki bilgisayar bağlandığında video giriş sinyalinin INPUT1, INPUT2 ve INPUT3 arasında geçiş yapmasını sağlar.H düğmesi (sayfa 20)Bu düğme MOD’u (PICTURE/AUDIO) değiştirir.I Arka kapak (sayfa 7)Bu kapağı, kabloları veya ağ kablolarını takarken yukari kaydiriniz.J Kulaklık fişi (sayfa 19)Bu fiş ses sinyallerini kullaklıklara verir.

LCD monitörün ön yüzü LCD monitörün yandan görüntüsü

(devam)6 LCD monitörün arka yüzü K AC IN soketi (sayfa 8) Bu soket güç kablosunu bağlar (sağlanmıştır). L Güvenlik Kilidi Boşluğu Güvenlik kilidi boşluğu Kensington Micro Saver Security System ile birlikte kullanılmalıdır. Micro Saver Security System, Kensington’un tescilli markasıdır. M INPUT1 için ses giriş fişi (sayfa 8) Bu fiş, bir bilgisayarın ses çıkış fişine bağlandığında veya INPUT1’e diğer bir ses cihazı bağlandığında ses sinyallerini verir. N INPUT2 için HD15 giriş soketi (analog RGB) (sayfa 7) Bu soket RGB video (0,700 Vpp, pozitif) ve sync sinyallerini verir. O INPUT2 için ses giriş fişi (sayfa 8) Bu fiş, bir bilgisayarın ses çıkış fişine bağlandığında veya INPUT2’ye diğer bir ses cihazı bağlandığında ses sinyallerini verir. P INPUT2 için HD15 giriş soketi (analog RGB) (sayfa 7) Bu soket RGB video (0,700 Vpp, pozitif) ve sync sinyallerini verir. Q INPUT3 için ses giriş fişi (sayfa 8) Bu fiş, bir bilgisayarın ses çıkış fişine bağlandığında veya INPUT3’e diğer bir ses cihazı bağlandığında ses sinyallerini verir. R INPUT3 için DVID giriş soketi (dijital RGB) (sayfa 7) Bu soket DVI Rev. 1.0 ile uyumlu dijital RGB video sinyallerini verir. S Kablo tutucu (sayfa 9) Bu parça, kabloları ve ağ kablolarını monitöre sabitler.

Kurulum Monitörünüzü kullanmaya başlamadan önce, aşağıdakilerin kutuda bulunduğundan emin olun.•LCD ekran•Güç kablosu• HD15HD15 video sinyal kablosu (analog RGB) • DVID video sinyal kablosu (dijital RGB)• Ses kablosu (stereo mini fiş)• CDROM (Windows/Macintosh için program yazılımı, İşletim Talimatları, vs.)• Garanti kartı• Kolay Kurulum Kılavuzu Kurulum 1:Video sinyal kablolarını takın Arka kapağı yukarı kaydırın. DVI çıkış soketi olan bir bilgisayar bağlayın (dijital RGB) Sağlanan DVID video sinyal kablosunu (dijital RGB) kullanarak, bilgisayarı monitörün INPUT3 için olan DVID giriş soketine (dijital RGB) bağlayın. HD15 çıkış soketi olan bir bilgisayar bağlayın (analog RGB) Sağlanan HD15HD15 video sinyal kablosunu (analog RGB) kullanarak, bilgisayarı monitörün INPUT1 veya INPUT2 için olan HD 15 giriş soketine (analog RGB) bağlayın.Bilgisayarı, aşağıdaki şekillere bakarak bağlayın. x IBM PC/AT veya uyumlu bilgisayara bağlama

• Bağlamadan önce monitörü ve bilgisayarınızı kapatın.• Bilgisayarı monitörün HD15 giriş soketine (analog RGB) bağlarken, bakınız “HD15 çıkış soketi olan bir bilgisayar bağlayın (analog RGB).” Not Video sinyal kablosu bağlayıcısının pinlerine dokunmayın, dokunmak pinlerin eğilmesine yol açabilir.bilgisayarın DVI çıkış soketine (dijital RGB)DVID giriş soketine (dijital RGB) DVID video sinyal kablosu (dijital RGB) (sağlanmıştır)HD 15 giriş soketine (analog RGB) bilgisayarın HD 15 çıkış soketine (analog RGB)HD15HD15 video sinyal kablosu (analog RGB) (sağlanmıştır)IBM PC/AT veya uyumlu bilgisayar(devam)8 xBir Macintosh bilgisayara bağlama Bir Macintosh bilgisayar bağlarken, gerekirse bir adaptör (sağlanmamıştır) kullanın. Video sinyal kablosunu bağlamadan önce adaptörü bilgisayara bağlayın. Kurulum 2:Ses kablosunu bağlayın Verilen ses kablosunu monitörün ilgili ses giriş fişine bağlayın. Monitörün hoparlörlerini veya kulaklıklarını kullanarak, bilgisayarınızdan veya monitörün ses giriş fişlerine bağlı diğer ses cihazlarından gelen sesleri dinleyebilirsiniz. Daha fazla bilgi için, bkz “Sesi kontrol etme” sayfa 19. Kurulum 3:Güç kablosunu bağlayın 1 Sağlanan güç kablosunu monitörün AC IN soketine sağlam bir şekilde bağlayın. 2 Diğer ucu bir prize sağlam bir şekilde takın. Macintosh HD15HD15 video sinyal kablosu (analog RGB) (sağlanmıştır) bilgisayarın çıkış soketine HD 15 giriş soketine (analog RGB) ses girişine bilgisayarın veya diğer ses cihazının ses çıkışına ses kablosu (sağlanmıştır)

güç kablosu (sağlanmıştır) prize

Kurulum 4:Kordonları ve kabloları sarın 1 Arka kapağı yukarı kaydırın. 2 Kabin üzerindeki kablo tutucusunu kullanarak video sinyal kablosunu, ses kablolarını ve güç kablosunu sağlamlayın. 3 Arka kapağı aşağı kaydırın. Kurulum 5:Monitörü ve bilgisayarı açın 1 Monitörün önündeki 1 (güç düğmesine) basın. 1 (Güç) ışığı yeşil yanacaktır. 2 Bilgisayarı açın. 3 İstediğiniz giriş sinyalini seçmek için INPUT düğmesine basın. Seçilen girişin resmi ekranda belirir. Daha fazla bilgi için, bkz “Giriş sinyalini seçme (INPUT düğmesi)” sayfa 11. Monitörünüzün kurulumu tamamlanmıştır. Eğer gerekliyse görüntüyü ayarlamak için monitörün kontrol düğmelerini kullanın (sayfa 12). arka kapak

INPUT MENU yeşil yanar INPUT (devam)10 Eğer ekranınızda görüntü yoksa

• Monitörün bilgisayarınıza düzgün olarak bağlandığından emin olun.

• Eğer ekranda “NO INPUT SIGNAL” görüntülenirse: – Bilgisayar enerji tasarrufu modundadır. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin. – INPUT düğmesine basarak giriş sinyal ayarının doğru olup olmadığını kontrol edin (sayfa 11).

• Eğer ekranda “CABLE DISCONNECTED” görüntülenirse: – Video sinyal kablosunun düzgün şekilde bağlı olup olmadığını kontrol edin. – INPUT düğmesine basarak giriş sinyal ayarının doğru olup olmadığını kontrol edin (sayfa 11).

• Eğer ekranınızda “OUT OF RANGE” belirirse, eski monitörü tekrar bağlayın. Ardından bilgisayarın ekran kartını, aşağıdaki aralıklara ayarlayın. Görüntülü mesaj hakkında daha geniş bilgi için, bkz “Hata belirtileri ve olası giderme yöntemleri” sayfa 22. Özel sürücülere gerek yoktur Bu monitör “DDC” Tak ve Çalıştır (Plug & Play) standartlarına uygundur ve otomatik olarak monitör bilgilerini algılar. Bilgisayarınıza özel bir sürücü yüklenmesine gerek duyulmaz. Monitörü PC’nize bağladıktan sonra PC’yi ilk kez çalıştırdığınızda Kurulum Sihirbazy ekranda belirebilir. Bu durumda, ekranda beliren talimatları takip edin. Tak ve Kullan Monitör otomatik olarak seçilir, böylece monitörü kullanabilirsiniz. Dikey frekans 60 Hz’e ayarlıdır. Titremeler ortadan kalktığında monitörü bu haliyle kullanabilirsiniz. Ayrı bir yüksek değer için dikey frekansı ayarlamanıza gerek yoktur. Kurulum 6:Eğikliği ve açıyı ayarlama Monitör aşağıda belirtilen açılarda ayarlanabilir. LCD panelin kenarlarından kavrayın ve ekran açılarını ayarlayın. Monitörü rahat bir şekilde kullanmak için Monitörünüzün görüş açısını, üzerinde bulunduğu masa ve kullandığınız sandalyenin yüksekliğine göre ve ışık monitörden gözünüze yansımayacak şekilde ayarlayın. Not Ekran eğimini ve yüksekliğini ayarlarken, monitörü masaya çarpmamaya dikkat ederek, yavaş ve dikkatli hareket edin. Analog RGB Dijital RGB Yatay frekans 28–80 kHz 28–64 kHz Dikey frekans 48–75 Hz 60 Hz Çözünürlük 1280 × 1024 veya daha düşük 1280 × 1024 veya daha düşük

yaklaşık 20° yaklaşık 45° yaklaşık 45° yaklaşık 5°11

Giriş sinyalini seçme (INPUT düğmesi) INPUT düğmesine basın. Bu düğmeye her bastığınızda giriş sinyali değişir. Ekran mesajı (Sol üst köşede yaklaşık 5 saniye gözükür.) Giriş sinyali yapılandırma INPUT1: HD15 HD15 giriş soketi (analog RGB) INPUT1 için INPUT2: HD15 HD15 giriş soketi (analog RGB) INPUT2 için INPUT3: DVID DVID giriş soketi (dijital RGB) INPUT3 için INPUT12 Monitörün Kullanıcıya Bağlı Ayarı Ekranda beliren menüyü kullanarak monitörünüzde pek çok ayar değişikliği yapabilirsiniz. Menüyü kullanma 1 Ana menüyü gösterme. Ekrandaki ana menüyü göstermek için MENU düğmesine basın. 2 Menüyü seçin. İstediğiniz menüyü görüntülemek için m/M düğmelerine basın. İlk menü maddesine geçmek için OK düğmesine basın. 3 Ayarlamak istediğiniz maddeyi seçin. Ayar yapmak istediğiniz maddeyi seçmek için, m/M düğmelerine daha sonra da OK düğmesine basın. menü maddelerinden biri ise. seçtiğinizde ve OK düğmesine bastığınızda, ekran bir önceki menüye döner. 4 Maddeyi ayarlayın. Ayarlamaları yapmak için m/M düğmelerine daha sonra da OK düğmesine basın. OK düğmesine bastığınızda ayarlar saklanır ve ekran bir önceki menüye döner. 5 Menüyü kapatma. Normal görüntüye dönmek için MENU düğmesine bir kez basın. Eğer herhangi bir düğmeye basılmazsa menü 45 saniye içinde otomatik olarak kapanır. x Ayarları fabrika ayarlarına geri döndürme. Ayarları, RESET menüsünü kullanarak sıfırlayabilirsiniz. Ayarları sıfırlama ile ilgili daha fazla bilgi için, bakınız sayfa 18 deki 0 (RESET). Ayarları yapmadan önce Monitörü bilgisayara bağlayın ve ikisini de çalıştırın. İyi sonuç elde etmek için, ayar yapmadan önce en az 30 dakika bekleyin. EX I TP CTURE/AUDIOI1280 1024 60Hzx/MOVIE MENU

PICTURE/AUDIO menüsü PICTURE/AUDIO menüsünü kullanarak aşağıdaki öğeleri ayarlayabilirsiniz.

• MODE RESET 0 x MODE menüsü Amacınıza göre uygun ekran parlaklığını seçebilirsiniz. PICTURE/AUDIO ayarları her bir mod için ayarlanabilir. Değiştirilen ayar her bir giriş (INPUT1/INPUT2/INPUT3) için otomatik olarak uygulanır. 1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (PICTURE AUDIO)’i seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir. 3 “MOVIE” i seçmek için m/m düğmelerine ve sonra da OK düğmesine basın. MODE menüsü ekranda görüntülenir. 4 İstediğiniz modu seçmek için m/M düğmesine basın ve sonra OK düğmesine basın. Varsayılan ayar MOVIE’ dir.

• MOVIE: Güçlü kontrastlı net resim.

• PC: Yumuşak tonlu resim.

• AUTO: Ekran parlaklığını çevre parlaklığına göre otomatik olarak ayarlar (otomatik parlaklık ayarlama fonksiyonu). Daha fazla bilgi için, bkz “Otomatik parlaklık ayarlama fonksiyonu (ışık sensörü)” (sayfa 20). NOT AUTO modda, arka ışığı ayarlayamazsınız. x PICTURE menü PICTURE menüsünü kullanarak aşağıdaki öğeleri ayarlayabilirsiniz.

• SHARPNESS BACKLIGHT ayarlama Eğer ekran çok parlaksa, arka ışığı ayarlayın ve ekranın daha kolay görünmesini sağlayın. 1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (PICTURE/AUDIO)’i seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir. 3 (PICTURE) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir. 4 “ BACKLIGHT” seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. “BACKLIGHT” menüsü ekranda görüntülenir. 5 Işık seviyesini ayarlamak için, m/M düğmelerine basın ve sonra OK düğmesine basın. CONTRAST ayarlama 6 Resim kontrastını ayarlayın. 1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (PICTURE/AUDIO)’i seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir. 3 (PICTURE) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir. 4“6 CONTRAST” seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. “CONTRAST” menüsü ekranda görüntülenir. 5 Kontrastı ayarlamak için, m/M düğmelerine basın ve sonra OK düğmesine basın.

1280 1024 60Hzx/ SHARPNESSMOVIE : 100 : 70 : 50 (devam)14 BRIGHTNESS ayarlama Resmin parlaklığını ayarlayın (siyah seviyesi). 1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (PICTURE/AUDIO)’i seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir. 3 (PICTURE) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir. 4 “ BRIGHTNESS” seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. “BRIGHTNESS” menüsü ekranda görüntülenir. 5 Parlaklığı ayarlamak için, m/M düğmelerine basın ve sonra OK düğmesine basın. GAMMA ayarlama Görüntünün renk gölgesini, görüntünün orijinal renk gölgesi ile birleştirebilirsiniz. 1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (PICTURE/AUDIO)’i seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir. 3 (PICTURE) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir. 4 “ (GAMMA)” seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. GAMMA menüsü ekranda görüntülenir. 5 İstediğiniz modu seçmek için m/M düğmelerine basın ve sonra OK düğmesine basın. COLOR ayarlama Görüntünün beyaz renk alanındaki renk seviyesini, varsayılan renk ısısı ayarlarından seçebilirsiniz. Ayrıca, gerekirse, renk ısısına ince ayar da yapabilirsiniz. 1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (PICTURE/AUDIO)’i seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir. 3 (PICTURE) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir. 4 “ (COLOR)” seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. COLOR menüsü ekranda görüntülenir. 5 İstediğiniz renk ısısını seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. Renk ısısı 9300K’dan 6500K’ya doğru ayarlanırken beyaz dengesi maviden kırmızıya doğru değişir. Renk ısısına ince ayar yapma Renk ısısı her bir mod için ayarlanabilir. (GAME/MOVIE/PC/AUTO) 1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (PICTURE/AUDIO)’i seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir. 3 (PICTURE) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir. 4 “ (COLOR)” seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. COLOR menüsü ekranda görüntülenir. 5 “ADJUST” seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. Renk ısısı için ince ayar menüsü ekranda belirir. 6 R (Kırmızı) veya B (Mavi) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. Ardından, istediğiniz renk ısısını ayarlamak için m/M düğmelerine ve sonra da OK düğmesine basın. Bu ayar, renk ısısını R ve B bölümlerini G (yeşil) bölümüne göre arttırarak veya azaltarak değiştirdiğinden, G bölümü sabittir. 7 seçeneğini seçmek için m/M düğmelerine ve OK düğmesine basın. Yeni renk ayarı bellekte saklanır ve “Kullanıcı” seçildiğinde otomatik olarak geri çağrılır. COLOR menüsü ekranda görüntülenir. SHARPNESS ayarlama Görüntülerin kenarlarını keskinleştirmek vs. için ayarlayın EX I T 1280 1024 60Hzx

1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (PICTURE/AUDIO)’i seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir. 3 (PICTURE) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir. 4 “SHARPNESS” seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. SHARPNESS menüsü ekranda görüntülenir. 5 Keskinliği ayarlamak için, m/M düğmelerine basın ve sonra OK düğmesine basın. x AUDIO menüsü AUDIO menüsünü kullanarak aşağıdaki öğeleri ayarlayabilirsiniz.

• SURROUND TREBLE, BASS veya BALANCE’yi ayarlama 1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (PICTURE/AUDIO)’i seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir. 3 (AUDIO) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. 4 TREBLE, BASS veya BALANCE seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. 5 İstediğiniz modu seçmek için m/M düğmelerine basın ve sonra OK düğmesine basın. SURROUND ayarlama 1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (PICTURE/AUDIO)’i seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir. 3 (AUDIO) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. 4 SURROUND seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. 5 İstediğiniz modu seçmek için m/M düğmelerine basın ve sonra OK düğmesine basın.

• SRS WOW: Derin, zengin bas tonu ve net yüksek ton zengin bir surround ses sağlar ve özellikle filmler ve oyunlar güçlü ses ile daha eğlenceli hale gelir.

• OFF (KAPALI):SRS WOW efektini kapatır. SRS Laboratuarları tarafından geliştirilen son teknolojiyi kullanan SRS WOW, çeşitli ses kaynaklarının ses kalitesini önemli miktarda artırır. x MODE RESET menüsü (tüm modları varsayılan ayara geri döndürme) 0 Yaptığınız ayarları fabrika ayarlarına geri döndürebilirsiniz. 1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (PICTURE/AUDIO)’i seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir. 3“0 RESET” seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. “RESET” menüsü ekranda görüntülenir. 4 İstediğiniz modu seçmek için m/M düğmelerine basın ve sonra OK düğmesine basın.

• OK: PICTURE/AUDIO menüsündeki her modu varsayılan ayarlara geri döndürmek için.

• CANCEL: Sıfırlamayı iptal etmek ve PICTURE/ AUDIO menüsüne dönmek için. EX I T 1280 1024 60Hzx

SRS WOW OFF SURROUND16 SCREEN menüsü (sadece analog RGB sinyali) SCREEN menüsünü kullanarak aşağıdaki öğeleri ayarlayabilirsiniz.

• V CENTER x Otomatik görüntü kalitesi ayarlama fonksiyonu Monitör bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar (sayfa 20). Not Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece 1 (güç) düğmesi çalışır. Eğer bu monitörün otomatik görüntü kalitesi fonksiyonu, görüntüyü tam olarak ayarlayamazsa Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz (Aaşağıdaki “AUTO” bölümüne bakın). Eğer görüntü kalitesiyle ilgili daha fazla ayar yapmak isterseniz Görüntünün keskinliğini (faz/aralık) ve konumunu (yatay/dikey konumunu) elinizle ayarlayabilirsiniz. Bu ayarlar, bellekte saklanır ve monitör önceden girilmiş veya kayıtlı giriş sinyalini aldığında, otomatik olarak geri çağrılır. x Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz (AUTO) 1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (SCREEN) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. SCREEN menüsü ekranda görüntülenir. 3 “AUTO” seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. Ekranın, geçerli giriş sinyali için faz, aralık ve yatay/dikey konumu ile ilgili gerekli ayarlamaları yapın ve bunları saklayın. x Resmin keskinliğini manuel olarak ayarlama (Phase (Faz)/Pitch (Aralık)) Resmin keskinliğini aşağıdaki şekilde ayarlayabilirsiniz. Bu ayar, bilgisayar monitörün HD15 giriş soketine (analog RGB) bağlandığında etkindir. 1 Bilgisayarda çözünürlüğü 1280 × 1024 olarak ayarlayın. 2 CDROM’ü yerleştirin. 3 CDROM’u başlatın, alan ve modeli seçin ve örnek testi görüntüleyin. Windows için [Utility] t [Windows]/[Win Utility.exe]’ye tıklayın. Macintosh için [Utility] t [Mac]/[Mac Utility]’ye tıklayın. 4 MENU düğmesine basın. Ana menü ekranda görüntülenir. 5 (SCREEN) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. SCREEN menüsü ekranda görüntülenir. 6 “PHASE” seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. “PHASE” ayar menüsü ekranda görüntülenir. 7 Yatay çizgiler minimum seviyeye inene kadar m/M düğmelerine basın. Ayarı, yatay çizgiler minimum seviyede olacak şekilde yapın. 8 OK düğmesine basın. Ana menü ekranda görüntülenir. Eğer tüm ekranda dikey çizgiler görüntülenirse, aralığı (pitch) aşağıdaki şekilde ayarlayın. 9 “PITCH” seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. “PITCH” ayar menüsü ekranda görüntülenir. 10 Dikey çizgiler kaybolana kadar m/M düğmelerine basın. Ayarı, dikey çizgiler kaybolacak şekilde yapın. 11 Örnek testi sona erdirmek için ekrandaki [END]’e tiklayin. Not INPUT3 için DVID giriş soketinden dijital RGB sinyalleri alırken, ayar gereksizdir. EX I T 1280 1024 60Hzx

x Resmin konumunu manuel olarak ayarlama (H CENTER /V CENTER) Görüntü ekranın merkezinde bulunmuyorsa görüntüyü ortalamak için aşağıdaki adımları takip edin. 1 Bilgisayarda çözünürlüğü 1280 × 1024 olarak ayarlayın. 2 CDROM’ü yerleştirin. 3 CDROM’u başlatın, alan ve modeli seçin ve örnek testi görüntüleyin. Windows için [Utility] t [Windows]/[Win Utility.exe]’ye tıklayın. Macintosh için [Utility] t [Mac]/[Mac Utility]’ye tıklayın. 4 MENU düğmesine basın. Ana menü ekranda görüntülenir. 5 (SCREEN) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. SCREEN menüsü ekranda görüntülenir. 6 “H CENTER” veya “V CENTER” seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. “H CENTER” ayar menüsü veya “V CENTER” ayar menüsü ekranda görüntülenir. 7 Örnek testi ekranda ortalamak için, m/M düğmelerine basın. 8 Örnek testi sona erdirmek için ekrandaki [END]’e tiklayin. MENU POSITION menüsü Eğer ekrandaki bir nesneyi görmenizi engelliyorsa, menü konumunu değiştirebilirsiniz. 1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (MENU POSITION) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. “MENU POSITION” menüsü ekranda görüntülenir. 3 İstediğiniz konumu seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. Menünün yeri için 9 konumdan birini seçebilirsiniz.

INPUT SENSING ON/OFF

menüsü INPUT SENSING ON/OFF menüsünde AUTO ON seçeneğini seçtiğinizde, monitör otomatik olarak bir giriş terminaline bir giriş sinyali saptar ve enerji tasarruf moduna girmeden önce girişi otomatik olarak değiştirir. 1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (INPUT SENSING ON/OFF) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. INPUT SENSING menüsü ekranda görüntülenir. 3 İstediğiniz modu seçmek için m/M düğmelerine basın ve sonra OK düğmesine basın.

• ON: Seçilen giriş terminalinde giriş sinyali yoksa veya INPUT düğmesi ile bir giriş terminali seçtiğinizde ve terminalde giriş sinyali yoksa, ekran mesajı görüntülenir (sayfa 21) ve monitör, girişi otomatik olarak değiştirmek için başka bir giriş terminaline yönelik giriş sinyalini kontrol eder. Giriş değiştirildiğinde, seçilen giriş terminali ekranın sol üst kısmında görüntülenir. Giriş sinyali yoksa, monitör otomatik olarak enerji tasarruf moduna geçer.

• OFF: Giriş otomatik olarak değiştirilmez. Girişi değiştirmek için INPUT düğmesine basın. EX I T1280 1024 60Hzx MENU POS T ONIIEX I T1280 1024 60Hzx

AUTO ONAUTO OFFI NPUTSENSING

(devam)18 LANGUAGE menü 1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (LANGUAGE) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. LANGUAGE menüsü ekranda görüntülenir. 3 Bir dil seçmek için, m/M düğmelerine ve sonra da OK düğmesine basın.

• : Çince 0 RESET menü (varsayılan ayarlara geri döndürme) 1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 0 (RESET) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. RESET menüsü ekranda görüntülenir. 3 İstediğiniz modu seçmek için m/M düğmelerine basın ve sonra OK düğmesine basın.

• OK: Yapılan ayarları, fabrika ayarlarına geri döndürmek için “ LANGUAGE” ayarı bu yöntemle değişmez.

• CANCEL: Sıfırlamayı iptal etmek ve menü ekranına dönmek için. MENU LOCK menüsü İstenmeyen ayarları ve sıfırlamaları önlemek için, düğmelerin kontrollerini kilitler. 1 MENU düğmesine basın. Ana menü ekranda görüntülenir. 2 (MENU LOCK) seçeneğini seçmek için m/M düğmelerine ve sonra da OK düğmesine basın. MENU LOCK menüsü ekranda görüntülenir. 3 “On ” veya “Off.” seçeneğini seçmek için m/M düğmelerine basın.

• ON: Sadece 1 (güç) anahtarı ve INPUT düğmesi çalışacaktır. Eğer herhangi bir işlem yapmaya çalışırsanız, ekranda ikonu belirir.

• OFF: “ MENU LOCK” ayarını kapalıya getirir. “ MENU LOCK” ayarı “ON” olarak seçildiyse, MENU düğmesine bastığınızda, “ MENU LOCK” otomatik olarak seçilir. EX I T 1280 1024 60Hzx

Teknik Özellikler Sesi kontrol etme Monitörün hoparlörlerini veya kulaklıklarını kullanarak, bilgisayarınızdan veya monitörün ses giriş fişlerine bağlı diğer ses cihazlarından gelen sesleri dinleyebilirsiniz. Ana menüden ayrı bir “Ses” menüsünü kullanarak sesi kontrol edebilirsiniz. 1 Ekranda herhangi bir menü görünmediğinde m/M düğmelerine basın. 2 Sesi kontrol etmek için m/M düğmelerine basın. Yaklaşık 5 saniye sonra menü otomatik olarak kaybolur. Notlar• Ekranda ana menü görüntülenirken sesi ayarlayamazsınız. • Monitör enerji tasarruf modundayken, hoparlörlerden veya kulaklıklardan ses gelmez. Enerji tasarrufu fonksiyonu Bu monitör VESA,

TAR ve NUTEK enerji tasarrufu standartlarına uygundur. Monitör eğer DPMS (Display Power Management Signaling) özelliğine sahip bir bilgisayara veya video grafik kartına bağlı ise, monitör aşağıda gösterilen ğekilde otomatik olarak enerji tüketimini azaltacaktır. SDMHX73 SDMHX93

• Eğer bilgisayarınız “aktif kapanma” moduna geçerse, giriş sinyali kesilir ve ekranda “NO INPUT SIGNAL” (giriş sinyali yok) görüntülenir. 5 saniye sonra monitör enerji tasarrufu moduna geçer.** “derin uyku” Environmental Protection Agency tarafından tanımlanan enerji tasarrufu modudur. VOLUME

(enerji) göstergesi normal çalışma 50 W (maks.) yeşil aktif kapanma* (derin uyku)** 1 W (maks.) kehribar 1 (power) off (güç kapalı) 1 W (maks.) off Enerji modu Enerji tüketimi

Monitörün sağ tarafındaki düğmesine üst üste bastığınızda, MODE’u GAME t MOVIE t PC t AUTO olarak seçebilirsiniz. “AUTO” seçeneğini seçtiğinizde, monitör ekran parlaklığını çevre parlaklığına göre otomatik olarak ayarlar (otomatik parlaklık ayarlama fonksiyonu). Daha fazla bilgi için, bkz “Otomatik parlaklık ayarlama fonksiyonu (ışık sensörü)” . düğmesine üst üste basın. MODE’un varsayılan ayarı “MOVIE” olarak ayarlanmıştır. düğmesine bir kez bastığınızda, “MOVIE” (varsayılan ayar) görüntülenir, tekrar bastığınızda, “PC” görüntülenir. düğmesine her bastığınızda, mod aşağıdaki gibi değişir. Her bir mod ekranda görünür ve MODE değiştirilir. Yaklaşık 5 saniye sonra menü otomatik olarak kaybolur. Otomatik parlaklık ayarlama fonksiyonu (ışık sensörü) Monitör, ekran parlaklığını çevre parlaklığına göre otomatik ayarlama özelliği ile donatılmıştır. Ekran parlaklığı, modunu monitrörün sağ tarafındaki düğmesi ile AUTO olarak ayarlayarak veya PICTURE/AUDIO menüsünde en uygun seviyeye ayarlanır. Ekran parlaklığının varsayılan ayarı MOVIE olarak ayarlanmıştır. Ayrıca, monitörün sağ tarafındaki düğmesi ile modunu AUTO olarak ayarladığınızda, ayar çubuğu da görüntülenir. Çubuğu m/M düğmeleri ile ayarlayabilirsiniz. Ayarladığınız seviyeye göre ekran parlaklığı değişir. Otomatik resim kalitesi ayarlama fonksiyonu (sadece analog RGB sinyali) Monitör bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/ aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar. Temel (fabrika ayarlı) mod Monitör bir giriş sinyali aldığında, ekranın ortasında yüksek kaliteli bir görüntü elde edebilmek için, bu sinyali monitörün belleğinde saklı olan temel modlardan biri ile eşleştirir. Giriş sinyali temel mod ile uyuşursa, resim otomatik olarak uygun varsayılan ayarlarla ekranda görüntülenir. Giriş sinyalleri temel modlardan biri ile uyuşmazsa Monitör temel modlardan birine uymayan bir giriş sinyali alırsa, ekranda daima net bir görüntü sağlamak üzere, otomatik görüntü kalitesi ayar fonksiyonu aktive edilir (aşağıdaki monitör frekans aralıkları dahilinde): Yatay frekans:28–80 kHz Dikey frekans:48–75 Hz Sonuç olarak, monitör ilk defa, temel ayarlarına (fabrika ayarı) uymayan bir giriş sinyali aldığında monitörün ekranda görüntüyü göstermesi normalden daha uzun sürebilir. Bu ayar verisi otomatik olarak hafızada saklanır ve daha sonra tekrar algılandığında sanki monitör temel ayarlarına uyan bir giriş sinyali almış gibi işlem görür. Faz, aralık ve görüntü konumunu manuel olarak ayarlarsanız Otomatik görüntü kalitesi ayar fonksiyonu, bazı giriş sinyallerinde görüntü konumunu, fazı ve aralığı tam olarak ayarlayamayabilir. Bu durumda, bu ayarları manuel olarak yapabilirsiniz (sayfa 16). Yaptığınız manuel ayarlar hafızada saklanır ve monitör aynı giriş sinyalini algıladığında yeniden kullanır.

Sorun giderme Teknik desteğe başvurmadan önce bu bölüme bakın. Görüntülü mesajlar Eğer giriş sinyalinde sorun yaşanıyorsa, aşağıdaki mesajlardan bir tanesi ekranda görüntülenir. Sorunu gidermek için, bkz “Hata belirtileri ve olası giderme yöntemleri” sayfa 22. Eğer ekranda “OUT OF RANGE” görüntülenirse Bu, giriş sinyalinin monitör özellikleri tarafından desteklenmediğini gösterir. Aşağıdaki öğeleri kontrol edin. Görüntülü mesaj hakkında daha geniş bilgi için, bkz “Hata belirtileri ve olası giderme yöntemleri” sayfa 22. Eğer ekranda “xxx.x kHz / xxx Hz” belirirse Bu, yatay ve dikey frekansların ikisinin de monitör tarafından desteklenmediği anlamına gelir. Rakamlar, geçerli giriş sinyalinin yatay ve dikey frekanslarını gösterir. Eğer ekranda “RESOLUTION i 1280 × 1024” belirirse Bu, çözünürlüğün monitör özellikleri tarafından desteklenmediğini gösterir (1280 × 1024 veya daha düşük). Eğer ekranda “NO INPUT SIGNAL” görüntülenirse Bu, seçili soketten sinyal gelmediğini belirtir. INPUT SENSING ON/OFF (sayfa 17) ON olarak ayarlandığında, monitör başka bir giriş sinyali bulur ve girişi otomatik olarak değiştirir. Eğer ekranda “CABLE DISCONNECTED” görüntülenirse Bu, video sinyal kablosunun geçerli soketten çıkarıldığı (sokete takılı olmadığı) anlamına gelir. INPUT SENSING ON/OFF (sayfa 17) ON olarak ayarlandığında, monitör başka bir giriş sinyali bulur ve girişi otomatik olarak değiştirir. OUT OF RANGEXXX . XKHz / XXXHzINFORMATIO

I NPUT# : XXXXXOUT OF RANGE

INFORMATIO I NPUT# : XXXXXNO I NPUT S I GNALI NPUT# : XXXX XINFORMATIONCABLE D I SCONNECTEDINFORMATIONI NPUT# : XXXXX (devam)22 Hata belirtileri ve olası giderme yöntemleri Bağlı bir bilgisayar veya diğer cihazlarla ilgili bir sorun ortaya çıkarsa, bağlı bilgisayarın/cihazın kullanım kılavuzuna bakın. Aşağıdaki talimatlar problemi çözmez ise otomatik hata tespit fonksiyonunu (sayfa 24) çalıştırın. Belirti Bu öğeleri kontrol edin No picture (görüntü yok) 1 (güç) göstergesi yanmıyorsa ve 1 (güç) düğmesine basıldığında da 1 (güç) yanmazsa,

• Güç kablosunun takılı olup olmadığını kontrol edin. Eğer 1 (güç) ışığı yeşil yanıyorsa, • Otomatik hata tespiti fonksiyonunu kullanın (sayfa 24). Eğer ekranda “CABLE DISCONNECTED” görüntülenirse,

• Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığını kontrol edin. (sayfa 7).

• Video giriş soketi pinlerinin bükülmemiş veya içine kaçmamış olduğundan emin olun.

• Giriş seçim ayarrının doğru olup olmadığını kontrol edin (sayfa 11).

• Sağlanmamış bir video sinyal kablosu takılı. Sağlanmamış bir video sinyal kablosunu bağlarsanız, ekranda “CABLE DISCONNECTED” (kablo takılı değil) mesajı belirebilir. Bu bir arıza değildir. Eğer, ekranda “NO INPUT SIGNAL” mesajı belirirse veya 1 (güç) göstergesi kehribarsa,

• Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığını kontrol edin. (sayfa 7).

• Video giriş soketi pinlerinin bükülmemiş veya içine kaçmamış olduğundan emin olun.

• Giriş seçim ayarrının doğru olup olmadığını kontrol edin (sayfa 11). x Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemler

• Bilgisayar enerji tasarrufu modunda. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin.

• Ekran kartınızın düzgün şekilde takıldığından emin olun.

• Bilgisayarın açık konumda olup olmadığını kontrol edin. Eğer ekranda “OUT OF RANGE” görüntülenirse (sayfa 21), x Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemler

• Video (görüntü) frekansının monitörün desteklediği özellikler içinde olup olmadığını kontrol edin. Eğer eski bir monitörün yerine, bu monitörü taktıysanız, eski monitörü yeniden takın ve bilgisayarın ekran kartını aşağıda belirtilen aralıklarda ayarlayın: Yatay frekans: 28–80 kHz (Analog RGB), 28–64 kHz (Dijital RGB) Dikey frekans: 48–75 Hz (Analog RGB), 60 Hz (Dijital RGB) Çözünürlük: 1280 × 1024 veya daha düşük Eğer Windows kullanıyorsanız, • Eğer eski bir monitörün yerine, bu monitörü taktıysanız, eski monitörü yeniden takın ve aşağıdaki talimatları uygulayın. Windows donanın seçimi penceresinde “Manufactures” (üretici) listesinden “SONY”i ve “Models” (modeller) listesinden “SDMHX73 veya SDMHX93” seçin. “Models” (modeller) listesinde “SDMHX73 veya SDMHX93” görüntülenmezse, “Plug & Play.” (Tak ve Çalıştır)’ı deneyin. Eğer Macintosh sistem kullanıyorsanız,

• Bir Macintosh bilgisayar bağlarken, gerekirse bir adaptör (sağlanmamıştır) kullanın. Video sinyal kablosunu bağlamadan önce adaptörü bilgisayara bağlayın. Görüntü titremesi, oynaması, sallanması ya da karışması.

• Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 16).

• Monitörler, lazer yazıcılar, elektrikli fanlar, floresan lambalar veya televizyonlar gibi elektriksel veya manyetik alan kaynaklarını izole edin ve uzaklaştırın.

• Monitörü enerji hatlarından uzaklaştırın veya monitörün yakınına manyetik bir filtre yerleştirin

• Monitörü, tercihen farklı bir elektrik devresi üzerindeki, farklı bir AC prizine takmayı deneyin.

• Monitörün yönünü değiştirin. x Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemler

• Grafik kartının monitöre uygun şekilde ayarlanmış olduğundan emin olun.

• Grafik modunun, (VESA, Macintosh 19" Color, vs.) ve giriş sinyali frekansının bu monitör tarafından desteklendiğinden emin olun. Frekans uygun aralıkta olsa bile, bazı ekran kartları bu monitörün doğru senkronizasyon yapabilmesine izin vermeyecek kadar dar bir senkronizasyon pulsuna sahip olabilir.

• Bu monitör çapraz sinyalleri işlemez. Progresif sinyaller için ayarlıdır.

• Mümkün olan en iyi kalitedeki görüntü kalitesi için bilgisayarın tazeleme oranını (dikey frekans) ayarlayın (60 Hz tavsiye edilir).23

Görüntü bulanık. • Kontrast ve parlaklığı ayarlayın (sayfa 13, 14).

• Keskinliği ayarlama (sayfa 14).

• Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 16). x Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemler

• Bilgisayarınızda çözünürlüğü 1280 × 1024 olarak ayarlayın. Hayalet görüntü. • Video kablosunun ya da video yönlendiricinin uzatma kablosunu iptal edin.

• Tüm parçaların (donanımların) ilgili soketlerde doğru bir şekilde takılı olduğundan emin olun. Resim ortalanmamış veya boyutları düzgün değil (sadece analog RGB sinyalleri).

• Aralığı (pitch) ve fazı (phase) ayarlayın (sayfa 16).

• Görüntü konumunu ayarlayın (sayfa 17) Bazı video modlarının ekranı tam olarak doldurmadığını unutmayın. Görüntü çok ufak. x Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemler

• Bilgisayarınızda çözünürlüğü 1280 × 1024 olarak ayarlayın. Görüntü çok karanlık. • Arka ışığı ayarlayın (sayfa 13 ).

• Parlaklığı ayarlayın (sayfa 14).

• GAMMA mensünde gamayı ayarlayın (sayfa 14).

• Monitör açıldıktan sonra parlaklığın gelmesi birkaç dakika sürebilir.

• modu AUTO olarak ayarlandığında, ekran parlaklığı loş çevre ışığında karanlık olabilir (sayfa 13, 20). Dalgalı veya oval (moire) bir görüntü var.

• Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 16). Renk düzenli değil. • Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 16). Beyaz renk tam olarak beyaz görüntülenmiyor.

• Renk ısısını ayarlayın (sayfa 14). Monitör düğmeleri çalışmıyor ( ekranda görüntülenir).

• “MENU LOCK” “ON” durumda ise OFF’a getirin (sayfa 18). Menü ekranında görüntülenen çözünürlük yanlış.

• Ekran kartı ayarına bağlı olarak, menü ekranında görüntülenen çözünürlük, bilgisayarda ayarlı olanla aynı olmayabilir. Belirti Bu öğeleri kontrol edin (devam)24 Monitör bilgilerini görüntüleme Monitör bir giriş sinyali algılarken, MENU düğmesini, bilgi kutusu belirene kadar, 5 saniyeden fazla basılı tutunuz. Bilgi kutusunu kaldırmak için MENU düğmesine tekrar basın. Eğer sorun devam ederse yetkili Sony satıcısına başvurun ve aşağıdaki bilgileri verin:

• Problemin detaylı açıklaması

• Bilgisayarınızın ve ekran kartınızın ismi ve özellikleri

• Giriş sinyali tipi (analog RGB/dijital RGB) Otomatik hata tespiti fonksiyonu Bu monitör otomatik hata tespit özelliğine sahiptir. Bilgisayarınız yada monitörünüzde bir problem meydana geldiğinde, monitörünüzde bir şey görüntülenmeyecek ve 1 (güç) ışığı yeşil yanacaktır. Eğer 1 (güç) ışığı kehribar renkte yanıyorsa, bu bilgisayarınızın enerji tasarrufu (power saving) modunda olduğunu gösterir. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin. Eğer ekrandaki görüntü kaybolursa ve 1 (güç) göstergesi yeşilse 1 1 (güç) düğmesini kapatın ve video sinyal kablosunu monitörden çıkarın. 2 Monitörü 1 (güç) düğmesine basarak açın. Eğer dört renk çubuğunun tümü görüntüleniyorsa (beyaz, kırmızı, yeşil, mavi) monitör düzgün çalışıyor demektir. Video giriş kablosunu tekrar takınız ve bilgisayarınızın durumunu kontrol ediniz. Eğer renk çubukları görüntülenmiyorsa, monitörünüzde bir sorun bulunmaktadır. Yetkili Sony satıcınıza başvurun ve monitörünüzün durumu hakkında bilgi verin. 1 (Güç) ışığı kehribar renkte yanarsa. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin. Bilgisayarın enerji tasarruf modu kapanır ve 1 (güç göstergesi) yeşil yanar ve ekranda resim görünür. INFORMATION MODEL : SDM-HX93 SER. NO : 1234567 MANUFACTURED : 2003-40 MENU Örnek Model ismi Seri numara Üretim yılı ve haftası

Özellikler LCD panel Panel tipi: aSi TFT Aktif Matris Görüntü boyutu: 17 inç (43 cm) (SDMHX73) 19 inç (48 cm) (SDMHX93) Giriş sinyali formatı RGB çalışma frekansı* Yatay: 28–80 kHz (analog RGB) 28–64 kHz (dijital RGB) Dikey: 48–75 Hz (analog RGB) 60 Hz (dijital RGB) Çözünürlük Yatay: Maks.1280 nokta Dikey: Maks.1024 satır Giriş sinyal seviyeleri Analog RGB video sinyali: 0,7 Vpp, 75 Ω, pozitif SYNC sinyali: TTL seviye, 2,2 kΩ, positif veya negatif (Ayrı yatay ve dikey, veya komposit sync) Dijital RGB (DVI) sinyali: TMDS (Tek bağlantı) Ses girişi Stereo mini fiş, 0,5 Vrms Hoparlör çıkışı 3 W × 2 Kulaklık fişi Stereo mini fiş Güç gereksinimleri SDMHX73 100–240 V, 50–60 Hz, Maks. 1,0 A SDMHX93 100–240 V, 50–60 Hz, Maks. 1,1 A Güç tüketimi Maks. 50 W (SDMHX73) Maks. 60 W (SDMHX93) Çalışma sıcaklığı 5 35

Boyutlar (genişlik/yükseklik/derinlik) Ekran (dik durumda): SDMHX73 Yaklaşık 414 × 418,5 × 232 mm SDMHX93 Yaklaşık 466,5 × 468 × 265 mm Ağırlık SDMHX73 Yaklaşık 6,5 kg SDMHX93 Yaklaşık 8,5 kg Tak ve Kullan DDC2B Aksesuarlar Bkz sayfa 7.

• Tavsiye edilen yatay ve dikey zamanlama koşulu

• Yatay sync genişliği toplam yatay zamanın %4,8 sinden veya 0,8 µs, den fazla olmalıdır, hangisi daha büyük ise.

• Yatay boşluk genişliği 2,5 µs den fazla olmalıdır.

• Dikey boşluk genişliği 450 µs den fazla olmalıdır. Tasarım ve özellikler haber verilmeksizin değiştirilebilir.i この装置は、情報処理装置等電波障害自主規制協議会
