INSTRUKCJA OBSŁUGI SDMHX93 SONY

• Macintosh jest znakiem towarowym firmy Apple Computer, Inc., zastrzeżonym w Stanach Zjednoczonych i innych krajach.• Windows jest zastrzeżonym znakiem towarowym firmy Microsoft Corporation w Stanach Zjednoczonych i innych krajach.• IBM PC/AT i VGA są zastrzeżonymi znakami towarowymi firmy IBM Corporation ze Stanów Zjednoczonych.• VESA i DDC są znakami towarowymi Stowarzyszenia Elektronicznych Standardów Wideo (VESA). ENERGY STAR jest znakiem zastrzeżonym w Stanach Zjednoczonych.• Adobe i Acrobat są znakami towarowymi firmy Adobe Systems Incorporated.• WOW, SRS i symbol są znakami towarowymi SRS Labs, Inc.• WOW technologia jest objęta licencją SRS Labs, Inc.• Wszelkie inne nazwy produktów wspomniane w niniejszej instrukcji obsługi mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich firm.
• Ponadto, symbole „” i „” nie są podawane za każdym razem w niniejszym dokumencie. http://www.sony.net/ Środki ostrożności . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Identyfikacja części i elementów . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Konfiguracja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 Konfiguracja 1: Podłączanie kabli sygnału wideo . . . . . . . . . . . . . 7 Konfiguracja 2: Podłączanie przewodu audio . . . . . . . . . . . . . . . . 8 Konfiguracja 3: Podłączanie przewodu zasilania . . . . . . . . . . . . . . 8 Konfiguracja 4: Zbieranie przewodów i kabli . . . . . . . . . . . . . . . . . 9 Konfiguracja 5: Włączanie monitora i komputera . . . . . . . . . . . . . 9 Konfiguracja 6: Regulacja ustawienia i nachylenia . . . . . . . . . . . 10 Wybieranie sygnału wejścia (Przycisk INPUT) . . . . . . . . . . . . . . . . 11 Regulacja ustawień monitora . . . . . . . . . . . . . . . . . . . .12 Nawigacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Menu PICTURE/AUDIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Menu MODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Menu PICTURE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Regulacja podświetlenia obrazu (BACKLIGHT ) . . . . . . 13 Regulacja kontrastu (CONTRAST 6) . . . . . . . . . . . . . . . . . . 13 Regulacja jasności obrazu (BRIGHTNESS ) . . . . . . . . . 14 Regulacja odcieni barw (GAMMA ) . . . . . . . . . . . . . . . . . 14 Regulacja temperatury barwowej (COLOR ) . . . . . . . . . 14 Regulacja ostrości (SHARPNESS) . . . . . . . . . . . . . . . . . . . . 15 Menu AUDIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Regulacja TONÓW WYSOKICH/TONÓW NISKICH/BALANSU

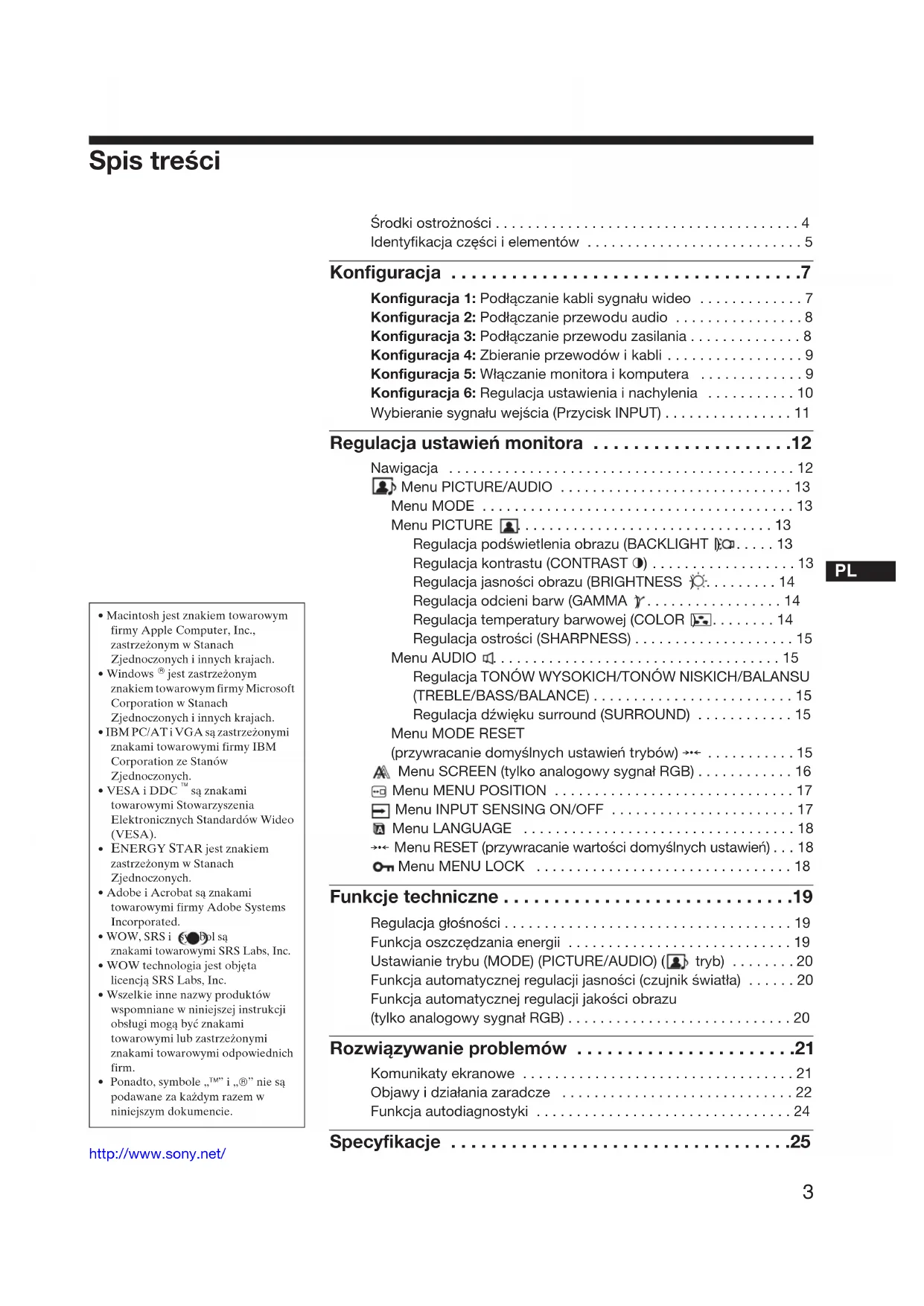

Menu RESET (przywracanie wartości domyślnych ustawień)

• Menu MENU LOCK p. 18
• Funkcje techniczne p. 19
• Regulacja głośności p. 19
• Funkcja oszczędzania energii p. 19
• Ustawianie trybu (MODE) (PICTURE/AUDIO) ( tryb) p. 20
• Funkcja automatycznej regulacji jasności (czujnik światła) p. 20
• Funkcja automatycznej regulacji jakości obrazu (tylko analogowy sygnał RGB) p. 20
• Rozwiązywanie problemów p. 21
• Komunikaty ekranowe p. 21
• Objawy i działania zaradcze p. 22
• Funkcja autodiagnostyki p. 24
• Specyfikacje Środki ostrożności Ostrzeżenie dotyczące podłączenia do źródła zasilania p. 254

• Do podłączenia monitora używać dołączonego przewodu. W przypadku korzystania z innego przewodu zasilania sprawdzić, czy może być użyty do podłączania do sieci energetycznej. Uwaga klienci w Stanach Zjednoczonych W przypadku korzystania z niewłaściwego przewodu, monitor nie będzie spełniał obowiązujących standardów Federalnej Komisji ds. Łączności. Uwaga klienci w Wielkiej Brytanii W przypadku korzystania z monitora w Wielkiej Brytanii stosować przewód zasilania właściwy dla tego kraju. Umiejscowienie Monitora nie należy umieszczać ani pozostawiać:

• w pobliżu źródeł ciepła, np. grzejników czy kanałów wentylacyjnych, jak również w miejscach wystawionych na bezpośrednie działanie promieni słonecznych. Narażenie urządzenia na działanie skrajnych temperatur, np. w samochodzie zaparkowanym w nasłonecznionym miejscu lub w pobliżu instalacji grzewczej, może powodować odkształcenia obudowy lub wadliwe działanie monitora.

• w miejscach narażonych na wibracje lub wstrząsy mechaniczne;

• w pobliżu urządzeń wytwarzających silne pole magnetyczne, np. odbiorników telewizyjnych czy innych urządzeń wykorzystywanych w gospodarstwie domowym;

• w miejscach, gdzie występuje duża ilość kurzu, zanieczyszczeń lub piasku, np. w pobliżu otwartego okna lub wyjścia z pomieszczenia na zewnątrz. W przypadku krótkotrwałego użytkowania monitora na zewnątrz należy podjąć stosowne środki ostrożności dla przeciwdziałania gromadzeniu się kurzu i zanieczyszczeń. W przeciwnym wypadku, może dojść do nieodwracalnego uszkodzenia monitora. Użytkowanie monitora z ekranem LCD

• Nie narażać ekranu LCD na bezpośrednie działanie promieni słonecznych, ponieważ może on ulec uszkodzeniu. Zwrócić uwagę na właściwe umieszczenie monitora przy oknie.

• Nie wywierać nacisku ani nie rysować ekranu LCD. Na ekranie LCD nie należy umieszczać ciężkich przedmiotów. Może to spowodować utratę jednolitości ekranu lub wadliwe działanie panelu LCD.

• W przypadku użytkowania monitora w niskiej temperaturze, na ekranie może pojawić się obraz szczątkowy. Nie świadczy to jednak o nieprawidłowym działaniu. Po podniesieniu się temperatury ekran powraca do normalnego działania.

• Jeżeli przez dłuższy czas wyświetlany jest zatrzymany obraz, na ekranie może pojawić się obraz szczątkowy. Obraz szczątkowy z czasem zniknie.

• Panel LCD nagrzewa się w trakcie pracy. Nie świadczy to jednak o nieprawidłowym działaniu. O wbudowanych głośnikach stereofonicznych Magnetyczne nośniki do nagrywania, kasety i dyskietki należy przechowywać z daleka od otworu w głośniku, ponieważ głośniki wytwarzają pole magnetyczne. Może ono spowodować uszkodzenie danych przechowywanych na kasetach i dyskietkach. Uwagi dotyczące monitorów LCD (ciekłokrystalicznych) Przy produkcji monitorów LCD wykorzystywana jest najnowsza technologia. Mimo to, na ekranie mogą pojawiać się ciemne lub jasne punkty światła (czerwone, niebieskie lub zielone), nieregularne kolorowe pasy lub jasność. Nie świadczy to jednak o nieprawidłowym działaniu. (Punkty aktywne: powyżej 99,99%) Konserwacja

• Przed przystąpieniem do czyszczenia monitora należy upewnić się, że przewód zasilania jest wyjęty z gniazda sieciowego.

• Ekran LCD czyścić miękką szmatką. W przypadku stosowania płynu do mycia szkła, nie używać środka antystatycznego lub podobnego, gdyż może to spowodować zarysowanie powierzchni ochronnej ekranu.

• Obudowę, panel oraz przyciski regulacji należy czyścić miękką szmatką, zwilżoną łagodnym detergentem. Nie używać materiałów ściernych, środków szorujących ani rozpuszczalników, takich jak alkohol lub benzyna.

• Powierzchni ekranu nie należy pocierać, dotykać ani stukać w nią ostrymi przedmiotami, takimi jak długopisy czy śrubokręty. Może to spowodować zarysowanie kineskopu.

• W przypadku długotrwałego kontaktu z gumą lub materiałami winylowymi oraz wystawienia monitora na działanie rozpuszczalników lotnych, np. środków owadobójczych, może dojść do pogorszenia jakości lub degradacji powłoki ochronnej ekranu LCD. Transport

• Odłącz wszystkie kable od monitora i chwyć mocno monitor LCD uważając, by nie zarysować ekranu podczas transportu. Upuszczenie monitora grozi uszkodzeniem ciała lub urządzenia.

• Przy transporcie monitora do serwisu lub do dalszej wysyłki, korzystać z oryginalnego opakowania. Składowanie zużytego monitora

• Nie należy składować monitora razem z ogólnymi odpadkami pochodzącymi z gospodarstwa domowego. Urządzenie instalować w pobliżu łatwo dostępnego gniazda sieciowego. Rodzaje wtyczek od 100 do 120 V AC od 200 do 240 V AC wyłącznie do 240 V AC5

• Kineskop fluorescencyjny monitora zawiera rtęć. Składowanie monitora musi odbywać się zgodnie z zaleceniami miejscowych władz sanitarnych. Identyfikacja części i elementów Dodatkowe informacje można uzyskać na stronach podanych w nawiasach. A 1 Przycisk zasilania 1 i wskaźnik zasilania (strony 9, 19, 24)Aby włączyć lub wyłączyć monitor, naciśnij przycisk zasilania 1.Gdy monitor jest włączony, wskaźnik zasilania świeci się na zielono, a gdy monitor znajduje się w trybie oszczędzania energii, wskaźnik świeci się na pomarańczowo.B Czujnik światła (strona 20)Czujnik ten mierzy poziom jasności otoczenia. Nie należy zakrywać go papierami itp.C Głośniki stereofoniczne (strona 19)Głośniki te emitują sygnał audio jako dźwięk.D Przycisk MENU (strona 12)Przycisk ten umożliwia włączanie i wyłączanie ekranu menu. E Przyciski M/m i 2 (regulacja głośności) (strony 12, 19)Przyciski te umożliwiają wybór pozycji z menu i dokonanie regulacji, jak również wyświetlenie menu „Głośność” w celu regulacji głośności.F Przycisk OK (strona 12)Przycisk ten uruchamia wybraną pozycję menu i regulacje dokonane przy pomocy przycisków M/m (5). G Przycisk INPUT (strona 11)Przycisk ten umożliwia przełączanie sygnału wejścia wideo pomiędzy INPUT1, INPUT2 i INPUT3, w przypadku gdy do monitora podłączone są dwa komputery.H Przycisk (strona 20)Przycisk ten zmienia tryb (MODE) (PICTURE/AUDIO).I Tylna pokrywa (strona 7)Przesuń do góry tę pokrywę przy podłączaniu kabli lub przewodów.J Gniazdo słuchawkowe (strona 19)Przez to gniazdo sygnały audio przekazywane są do słuchawek.

(ciąg dalszy)6 Tył monitora LCD K Złącze AC IN (strona 8) Przy pomocy tego złącza podłączany jest przewód zasilania (w zestawie). L Otwór blokady bezpieczeństwa Otwór blokady bezpieczeństwa powinien być używany wraz z systemem bezpieczeństwa Micro Saver System firmy Kensington. Micro Saver Security System jest znakiem zastrzeżonym firmy Kensington. M Gniazdo wejścia sygnału audio dla INPUT1 (strona 8) Do gniazda tego doprowadzane są sygnały audio z komputera podłączonego do gniazda wyjścia sygnału audio lub z innego urządzenia audio podłączonego do INPUT1. N Złącze wejściowe HD15 (analogowy RGB) dla INPUT1 (strona 7) Przez złącze to doprowadzane są analogowe sygnały wideo RGB (0,7 Vp-p, dodatnie) i sygnały synchronizacji. O Gniazdo wejścia sygnału audio dla INPUT2 (strona 8) Do gniazda tego doprowadzane są sygnały audio z komputera podłączonego do gniazda wyjścia sygnału audio lub z innego urządzenia audio podłączonego do INPUT2. P Złącze wejściowe HD15 (analogowy RGB) dla INPUT2 (strona 7) Przez złącze to doprowadzane są analogowe sygnały wideo RGB (0,7 Vp-p, dodatnie) i sygnały synchronizacji. Q Gniazdo wejścia sygnału audio dla INPUT3 (strona 8) Do gniazda tego doprowadzane są sygnały audio z komputera podłączonego do gniazda wyjścia sygnału audio lub z innego urządzenia audio podłączonego do INPUT3. R Złącze wejściowe DVI-D (cyfrowy RGB) dla INPUT3 (strona 7) Przez złącze to doprowadzane są cyfrowe sygnały wideo RGB zgodnie ze standardem DVI wersja 1.0. S Uchwyt do przewodów (strona 9) Element ten zabezpiecza kable i przewody podłączone do monitora.

Konfiguracja Przed rozpoczęciem użytkowania monitora należy upewnić się, że w kartonie znajdują się następujące elementy:• Monitor LCD• Przewód zasilania• Kabel sygnału wideo HD15-HD15 (analogowy RGB)• Kabel sygnału wideo DVI-D (cyfrowy RGB)• Przewód audio (miniwtyczka stereo)• Dysk CD-ROM (oprogramowanie narzędziowe dla systemów Windows i Macintosh, instrukcja obsługi itd.)• Karta gwarancyjna• Szybkie wprowadzenie Konfiguracja 1:Podłączanie kabli sygnału wideo Przesuń do góry tylną pokrywę. Podłączanie komputera wyposażonego w złącze wyjściowe DVI (cyfrowy RGB) Korzystając z dołączonego kabla sygnału wideo DVI-D (cyfrowy RGB), podłącz komputer do złącza wejściowego DVI-D monitora (cyfrowy RGB) dla INPUT3. Podłączanie komputera wyposażonego w złącze wyjściowe HD15 (analogowy RGB) Korzystając z dołączonego kabla sygnału wideo HD15-HD15 (analogowy RGB), podłącz komputer do złącza wejściowego HD 15 monitora (analogowy RGB) dla INPUT1 lub INPUT2.Podłącz komputer w sposób pokazany na poniższych ilustracjach. x Podłączanie do komputera IBM PC/AT lub kompatybilnego

• Przed podłączeniem wyłącz monitor i komputer.• Przy podłączaniu komputera do złącza wejściowego HD15 monitora (analogowy RGB), zajrzyj do „Podłączanie komputera wyposażonego w złącze wyjściowe HD15 (analogowy RGB).”UwagaNie dotykaj wtyków złącza kabla sygnału wideo, gdyż mogą ulec wygięciu.do złącza wyjściowego DVI komputera (cyfrowy RGB)do złącza wejściowego DVI-D (cyfrowy RGB)Kabel sygnału wideo DVI-D (cyfrowy RGB) (w zestawie)do złącza wejściowego HD 15 (analogowy RGB)do złącza wyjściowego HD15 komputera (analogowy RGB)Kabel sygnału wideo HD15-HD15 (analogowy RGB) (w zestawie)Komputer IBM PC/AT lub kompatybilny(ciąg dalszy)8 x Podłączanie do komputera Macintosh Przy podłączaniu komputera Macintosh, użyj, jeśli jest to konieczne, przejściówki (nie będącej elementem wyposażenia). Podłącz przejściówkę do komputera przed podłączeniem kabla sygnału wideo. Konfiguracja 2:Podłączanie przewodu audio Podłącz przewód audio dołączony do zestawu do odpowiedniego gniazda wejścia sygnału audio monitora. Korzystając z głośników monitora lub słuchawek, możesz słuchać dźwięków odtwarzanych z komputera lub innego sprzętu audio podłączonego do gniazd wejścia monitora. Dodatkowe informacje na ten temat znajdują się w zob. „Regulacja głośności” na stronie 19. Konfiguracja 3:Podłączanie przewodu zasilania 1 Dokładnie podłącz dołączony do zestawu przewód zasilania do złącza AC IN monitora. 2 Drugi koniec przewodu podłącz dokładnie do gniazda sieciowego. Macintosh Kabel sygnału wideo HD15-HD15 (analogowy RGB) (w zestawie) do złącza wyjściowego komputera do złącza wejściowego HD 15 (analogowy RGB) do wejścia audio do wejścia audio komputera lub innego urządzenia audio przewód audio (w zestawie)

przewód zasilania (w zestawie) do gniazda sieciowego

Konfiguracja 4:Zbieranie przewodów i kabli 1 Przesuń do góry tylną pokrywę. 2 Zabezpiecz kabel sygnału wideo, przewody audio i przewód zasilania uchwytem na obudowie. 3 Przesuń do dołu tylną pokrywę. Konfiguracja 5:Włączanie monitora i komputera 1 Naciśnij przycisk zasilania 1 z przodu monitora. Wskaźnik zasilania 1 zaświeci się na zielono. 2 Włącz komputer. 3 Naciśnij przycisk INPUT, aby wybrać żądany sygnał wejścia. Na ekranie zostanie wyświetlony obraz z wybranego wejścia. Dodatkowe informacje na ten temat znajdują się w zob. „Wybieranie sygnału wejścia (Przycisk INPUT)” na stronie 11. Instalacja monitora jest zakończona. W razie potrzeby, wyreguluj obraz przy pomocy odpowiednich przycisków (strona 12). tylna pokrywa

INPUT MENU zaświeci się na zielono INPUT (ciąg dalszy)10 Jeżeli na ekranie nie pojawia się żaden obraz

• Sprawdź, czy przewód zasilania i kabel sygnału wideo zostały prawidłowo podłączone do komputera.

• Jeśli na ekranie pojawia się komunikat „NO INPUT SIGNAL”: – Komputer znajduje się w trybie oszczędzania energii. Naciśnij dowolny klawisz na klawiaturze lub poruszaj myszką. – Sprawdź, czy ustawienie sygnału wejścia jest właściwe, naciskając przycisk INPUT (strona 11).

• Jeśli na ekranie pojawia się komunikat „CABLE DISCONNECTED”: – Sprawdź, czy kabel sygnału wideo jest prawidłowo podłączony. – Sprawdź, czy ustawienie sygnału wejścia jest właściwe, naciskając przycisk INPUT (strona 11).

• Jeżeli na ekranie pojawi się komunikat „OUT OF RANGE”, ponownie podłącz stary monitor. Następnie skonfiguruj kartę graficzną komputera zgodnie z poniższymi ustawieniami. Aby uzyskać więcej informacji na temat komunikatów ekranowych, zob. „Objawy i działania zaradcze” na stronie 22. Monitor nie wymaga specjalnych sterowników Monitor jest zgodny ze standardem „DDC” Plug & Play i wszystkiego jego parametry są wykrywane automatycznie. Nie zachodzi konieczność instalowania w komputerze dodatkowych sterowników. Przy pierwszym włączeniu komputera po podłączeniu monitora, na ekranie może pojawić się Kreator instalacji. W takim przypadku, postępuj zgodnie z instrukcjami pojawiającymi się na ekranie. Automatycznie wybrany zostanie monitor Plug & Play, umożliwiając korzystanie z tego monitora. Częstotliwość pionowa jest ustawiona na 60 Hz. Ponieważ migotanie nie jest szkodliwe dla monitora, można go używać przy takim ustawieniu. Ustawianie częstotliwości pionowej na określoną, wysoką wartość nie jest konieczne. Konfiguracja 6:Regulacja ustawienia i nachylenia Nachylenie monitora można regulować w zakresie kątów pokazanych poniżej. Uchwyć dolną krawędź panelu LCD, a następnie wyreguluj kąty nachylenia ekranu. Wygoda użytkowania monitora Dostosuj kąt nachylenia monitora do wysokości biurka i krzesła, oraz tak, aby światło nie odbijało się od ekranu. Uwaga Dostosowywanie kąta nachylenia monitora i jego wysokości przeprowadź powoli i starannie, uważając, aby nie uderzyć monitorem o biurko. Analogowy RGB Cyfrowy RGB Częstotliwość pozioma 28–80 kHz 28–64 kHz Częstotliwość pionowa 48–75 Hz 60 Hz Rozdzielczość 1280 × 1024 lub mniejsza 1280 × 1024 lub mniejsza

INPUT MENU ok. 20° ok. 45° ok. 45° ok. 5°11

Wybieranie sygnału wejścia (Przycisk INPUT) Naciśnij przycisk INPUT. Za każdym naciśnięciem tego przycisku, sygnał wejścia ulegnie zmianie. Komunikat ekranowy (Pojawia się w lewym górnym rogu po upływie 5 sekund.) Konfiguracja sygnału wejścia INPUT1:HD15 Złącze wejściowe HD15 (analogowy RGB) dla INPUT1 INPUT2 : HD15 Złącze wejściowe HD15 (analogowy RGB) dla INPUT2 INPUT3 : DVI-D Złącze wejściowe DVI-D (cyfrowy RGB) dla INPUT3 INPUT12 Regulacja ustawień monitora Przy pomocy menu ekranowego można przeprowadzić wiele regulacji. Nawigacja 1 Wyświetl menu główne. Naciśnij przycisk MENU w celu wyświetlenia na ekranie menu głównego. 2 Wybierz żądane menu. Posługując się przyciskami m/M wybierz żądane menu. Naciśnij przycisk OK, aby przejść do pierwszej pozycji menu. 3 Wybierz pozycję, której ustawienia chcesz zmienić. Posługując się przyciskami m/M wybierz pozycję, której ustawienia chcesz zmienić, a następnie naciśnij przycisk OK. Jeśli jest jedną z pozycji menu.Po wybraniu i naciśnięciu przycisku OK, na ekranie zostanie wyświetlone poprzednie menu. 4 Dokonaj regulacji ustawień wybranej pozycji. Posługując się przyciskami m/M wyreguluj ustawienia, a następnie naciśnij przycisk OK. Po naciśnięciu przycisku OK zmienione ustawienia zostaną zachowane, a na ekranie zostanie wyświetlone poprzednie menu. 5 Zamykanie menu. Naciśnij raz przycisk MENU, aby powrócić do normalnego obrazu. Menu zamknie się automatycznie, jeżeli przez ok. 45 sekund nie zostanie naciśnięty żaden przycisk. x Przywracanie ustawień domyślnych Korzystając z menu RESET, możesz przywrócić domyślne wartości ustawień. Dodatkowe informacje na temat resetowania ustawień znajdują się w 0 (RESET) na strona

Przed dokonaniem regulacji Podłącz monitor i komputer, a następnie włącz oba urządzenia. W celu osiągnięcia najlepszych wyników, odczekaj co najmniej 30 minut przed dokonaniem ustawień. EX I TP CTURE/AUDIOI1280 1024 60Hzx/MOVIE MENU

Menu PICTURE/AUDIO Korzystając z menu PICTURE/AUDIO możesz dokonać regulacji następujących pozycji.

• MODE RESET 0 x Menu MODE Możesz wybrać odpowiednią jasność ekranu. Dla każdego trybu można dokonać konfiguracji ustawień PICTURE/AUDIO. Zmienione ustawienie jest automatycznie stosowane dla każdego wejścia (INPUT1/INPUT2/INPUT3). 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz (PICTURE/AUDIO) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE/ AUDIO. 3 Posługując się przyciskami m/M wybierz MOVIE i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu MODE. 4 Posługując się przyciskami m/M wybierz żądany tryb i naciśnij przycisk OK. Domyślnym ustawieniem jest MOVIE.

• MOVIE:Wyraźny obraz o silnym kontraście.

• AUTO:Monitor będzie automatycznie dostosowywał jasność ekranu do jasności otoczenia (funkcja automatycznej regulacji jasności). Dodatkowe informacje na ten temat znajdują się w zob. „Funkcja automatycznej regulacji jasności (czujnik światła)” na stronie 20. UWAGA W trybie AUTO nie możesz dokonać regulacji podświetlenia. x Menu PICTURE Korzystając z menu PICTURE możesz dokonać regulacji następujących pozycji.

• SHARPNESS Regulacja podświetlenia obrazu (BACKLIGHT ) Jeśli ekran jest zbyt jasny, dostosuj podświetlenie obrazu, co spowoduje zwiększenie wyrazistości obrazu. 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz (PICTURE/AUDIO) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE/ AUDIO. 3 Posługując się przyciskami m/M wybierz (PICTURE) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE. 4 Posługując się przyciskami m/M wybierz „ BACKLIGHT” i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu „BACKLIGHT”. 5 Posługując się przyciskami m/M ustaw poziom podświetlenia i naciśnij przycisk OK. Regulacja kontrastu (CONTRAST 6) Wyreguluj kontrast obrazu. 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz (PICTURE/AUDIO) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE/ AUDIO. 3 Posługując się przyciskami m/M wybierz (PICTURE) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE. 4 Posługując się przyciskami m/M wybierz „6 CONTRAST” i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu „CONTRAST”. 5 Posługując się przyciskami m/M ustaw kontrast i naciśnij przycisk OK.

1280 1024 60Hzx/ SHARPNESSMOVIE : 100 : 70 : 50 (ciąg dalszy)14 Regulacja jasności obrazu (BRIGHTNESS ) Wyreguluj jasność obrazu (poziom czerni). 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz (PICTURE/AUDIO) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE/ AUDIO. 3 Posługując się przyciskami m/M wybierz (PICTURE) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE. 4 Posługując się przyciskami m/M wybierz „ BRIGHTNESS” i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu „BRIGHTNESS”. 5 Posługując się przyciskami m/M ustaw jasność i naciśnij przycisk OK. Regulacja odcieni barw (GAMMA ) Istnieje możliwość skojarzenia odcieni barw obrazu na ekranie z pierwotnymi odcieniami obrazu. 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz (PICTURE/AUDIO) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE/ AUDIO. 3 Posługując się przyciskami m/M wybierz (PICTURE) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE. 4 Posługując się przyciskami m/M wybierz „ (GAMMA)” i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu GAMMA. 5 Posługując się przyciskami m/M wybierz żądany tryb i naciśnij przycisk OK. Regulacja temperatury barwowej (COLOR ) Możliwa jest zmiana odcienia barwy w polu białym w stosunku do domyślnych ustawień temperatury barwowej. W razie potrzeby można też dokonać dokładnej regulacji temperatury barwowej. 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz (PICTURE/AUDIO) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE/ AUDIO. 3 Posługując się przyciskami m/M wybierz (PICTURE) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE. 4 Posługując się przyciskami m/M wybierz „ (COLOR)” i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu COLOR. 5 Posługując się przyciskami M/m wybierz żądaną temperaturę barwową i naciśnij przycisk OK. Biel zmieni odcień z niebieskiego na czerwony przy zmniejszaniu temperatury barwowej z 9300K do 6500K. Dokładna regulacja temperatury barwowej Temperaturę barwową można ustawić dla każdego trybu (GAME/MOVIE/PC/AUTO). 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz (PICTURE/AUDIO) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE/ AUDIO. 3 Posługując się przyciskami m/M wybierz (PICTURE) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE. 4 Posługując się przyciskami m/M wybierz „ (COLOR)” i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu COLOR. 5 Posługując się przyciskami m/M wybierz „ADJUST” i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu dokładnej regulacji temperatury barwowej. 6 Posługując się przyciskami m/M wybierz R (red – czerwony) lub B (blue – niebieski) i naciśnij przycisk OK. Następnie za pomocą przycisków m/M EX I T 1280 1024 60Hzx

wyreguluj temperaturę barwową i naciśnij przycisk OK. Ponieważ regulacja temperatury barwowej dokonywana jest poprzez zmniejszanie lub zwiększanie poziomu składowej R i B w odniesieniu do składowej G (green – zielony), poziom składowej G jest stały. 7 Posługując się przyciskami m/M wybierz i naciśnij przycisk OK. Nowe ustawienie barw zostanie zapisane w pamięci i automatycznie przywołane za każdym razem, gdy wybrana zostanie opcja „Użytkownika”. Na ekranie wyświetlone zostanie menu COLOR. Regulacja ostrości (SHARPNESS) Wyreguluj, aby obrazy stały się ostrzejsze itd. 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz (PICTURE/AUDIO) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE/ AUDIO. 3 Posługując się przyciskami m/M wybierz (PICTURE) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE. 4 Posługując się przyciskami m/M wybierz „SHARPNESS” i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu SHARPNESS. 5 Posługując się przyciskami m/M ustaw ostrość i naciśnij przycisk OK. x Menu AUDIO Korzystając z menu AUDIO możesz dokonać regulacji następujących pozycji.

• SURROUND Regulacja TONÓW WYSOKICH/TONÓW NISKICH/ BALANSU (TREBLE/BASS/BALANCE) 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz (PICTURE/AUDIO) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE/ AUDIO. 3 Posługując się przyciskami m/M wybierz (AUDIO) i naciśnij przycisk OK. 4 Posługując się przyciskami m/M wybierz TREBLE, BASS lub BALANCE i naciśnij przycisk OK. 5 Posługując się przyciskami m/M wybierz żądany tryb i naciśnij przycisk OK. Regulacja dźwięku surround (SURROUND) 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz (PICTURE/AUDIO) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE/ AUDIO. 3 Posługując się przyciskami m/M wybierz (AUDIO) i naciśnij przycisk OK. 4 Posługując się przyciskami m/M wybierz SURROUND i naciśnij przycisk OK. 5 Posługując się przyciskami m/M wybierz żądany tryb i naciśnij przycisk OK.

• SRS WOW: Głebokie tony niskie i czyste tony wysokie zapewniają doskonały dźwięk w formacie surround; filmy i gry wzbogacane są mocnym dźwiękiem.

• OFF: Wyłącza efekt SRS WOW. SRS WOW, wykorzystujący najnowocześniejszą technologię opracowaną przez SRS Labs, Inc., znacznie poprawia jakość dźwięku pochodzącego z różnych źródeł. x Menu MODE RESET (przywracanie domyślnych ustawień trybów) 0 Istnieje możliwość przywrócenia domyślnej wartości ustawień. 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz (PICTURE/AUDIO) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu PICTURE/ AUDIO. 3 Posługując się przyciskami m/M wybierz „0 RESET” i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu „RESET”. 4 Posługując się przyciskami m/M wybierz żądany tryb i naciśnij przycisk OK.

• OK: Przywracanie ustawień wszystkich trybów w menu PICTURE/AUDIO do wartości domyślnych.

• CANCEL: Anulowanie przywrócenia wartości domyślnych i powrót do menu PICTURE/ AUDIO. EX I T1280 1024 60Hzx TREBLE BASS BALANCESURROUNDAUD I OMOVIEEX I T1280 1024 60Hzx SRS WOW OFF SURROUND16 Menu SCREEN (tylko analogowy sygnał RGB) Korzystając z menu SCREEN możesz dokonać regulacji następujących pozycji.

• V CENTER x Funkcja automatycznej regulacji jakości obrazu Jeśli monitor odbiera sygnał wejścia, automatycznie reguluje ona pozycję i ostrość obrazu (faza/wielkość plamki) oraz zapewnia, że obraz na ekranie jest wyraźny (strona 20). Uwaga Po uaktywnieniu funkcji automatycznej regulacji jakości obrazu, działa tylko przycisk zasilania 1. Jeśli funkcja automatycznej regulacji jakości obrazu monitora nie ustawia optymalnych parametrów obrazu można dokonać dalszej automatycznej regulacji jakości obrazu dla bieżącego sygnału wejścia (Zajrzyj do „AUTO” poniżej) Jeśli konieczna jest dalsza regulacja obrazu Możliwa jest ręczna regulacja ostrości (fazy i wielkości plamki) oraz położenia obrazu (w poziomie i w pionie). Parametry te są przechowywane w pamięci i automatycznie przywoływane za każdym razem, gdy monitor odbiera uprzednio dostarczany i zarejestrowany sygnał wejścia. x Dokonywanie dalszej automatycznej regulacji jakości obrazu dla bieżącego sygnału wejścia (AUTO) 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz (SCREEN) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu SCREEN. 3 Posługując się przyciskami m/M wybierz „AUTO” i naciśnij przycisk OK. Dokonaj wymaganej regulacji fazy, wielkości plamki oraz położenia w poziomie/pionie dla bieżącego sygnału wejścia i zapisz ustawienia. x Ręczna regulacja ostrości obrazu (Faza/ Wielkość plamki) Ręczną regulację ostrości obrazu można przeprowadzić w następujący sposób. Regulacja ta jest możliwa, gdy komputer jest podłączony do złącza wejściowego HD15 monitora (analogowy RGB). 1 Ustaw rozdzielczość w komputerze na 1280 × 1024. 2 Włóż płytę CD-ROM. 3 Uruchom CD-ROM, wybierz region i model, a następnie wyświetl obraz kontrolny. W systemie operacyjnym Windows Kliknij [Utility] t [Windows]/[Win Utility.exe]. W systemie operacyjnym Macintosh Kliknij [Utility] t [Mac]/[Mac Utility]. 4 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 5 Posługując się przyciskami m/M wybierz (SCREEN) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu SCREEN. 6 Posługując się przyciskami m/M wybierz „PHASE” i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu regulacji „PHASE”. 7 Naciskaj przyciski m/M, aż do zmniejszenia szerokości poziomych pasków. Paski poziome powinny mieć jak najmniejszą szerokość. 8 Naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu główne. Jeżeli na całym ekranie widoczne są pionowe paski, przeprowadź regulację wielkości plamki zgodnie z poniższym opisem. 9 Posługując się przyciskami m/M wybierz „PITCH” i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu regulacji „PITCH”. 10 Naciskaj przyciski m/M, aż do zniknięcia pionowych pasków. Przy prawidłowym ustawieniu pionowe paski powinny zniknąć. Uwaga W przypadku odbierania cyfrowych sygnałów RGB ze złącza wejściowego DVI-D dla INPUT3, regulacja nie jest konieczna. EX I T 1280 1024 60Hzx

11 Kliknij przycisk [END] na ekranie w celu wyłączenia obrazu kontrolnego. x Ręczna regulacja położenia obrazu (H CENTER /V CENTER) Jeżeli obraz nie jest wypośrodkowany, wyreguluj jego położenie w następujący sposób. 1 Ustaw rozdzielczość w komputerze na 1280 × 1024. 2 Włóż płytę CD-ROM. 3 Uruchom CD-ROM, wybierz region i model, a następnie wyświetl obraz kontrolny. W systemie operacyjnym Windows Kliknij [Utility] t [Windows]/[Win Utility.exe]. W systemie operacyjnym Macintosh Kliknij [Utility] t [Mac]/[Mac Utility]. 4 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 5 Posługując się przyciskami m/M wybierz (SCREEN) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu SCREEN. 6 Posługując się przyciskami m/M wybierz „H CENTER” lub „V CENTER” i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu regulacji „H CENTER” lub „V CENTER”. 7 Posługując się przyciskami m/M wyśrodkuj obraz kontrolny na ekranie. 8 Kliknij przycisk [END] na ekranie w celu wyłączenia obrazu kontrolnego. Menu MENU POSITION Możesz zmienić położenie menu, jeśli zasłania ono obraz na ekranie. 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz (MENU POSITION) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu „MENU POSITION”. 3 Posługując się przyciskami m/M wybierz żądaną pozycję i naciśnij przycisk OK. Możesz wybierać spośród 9 pozycji, w których menu może się pojawiać. Menu INPUT SENSING ON/OFF Gdy wybrana zostanie opcja AUTO ON w menu INPUT SENSING ON/OFF, monitor automatycznie wykrywa sygnał wejścia dostarczany przez terminal i automatycznie zmienia sygnał wejścia przed przejściem monitora w tryb oszczędzania energii. 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz (INPUT SENSING ON/OFF) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu INPUT SENSING. 3 Posługując się przyciskami m/M wybierz żądany tryb i naciśnij przycisk OK.

• ON: Jeśli z wybranego terminalu nie jest dostarczany sygnał wejścia, lub jeśli z terminalu wybranego przy pomocy przycisku INPUT na monitorze nie jest dostarczany sygnał, pojawi się komunikat ekranowy (strona 21) i monitor sprawdza, czy sygnał wejścia jest dostarczany z innego terminalu, w celu dokonania automatycznej zmiany wejścia. Jeśli sygnał wejścia zostanie zmieniony, w lewym górnym rogu ekranu wyświetlony zostanie wybrany terminal wejścia. Jeśli sygnał wejścia nie jest dostarczany, monitor automatycznie przejdzie w tryb oszczędzania energii.

• OFF: Sygnał wejścia nie będzie zmieniany automatycznie. Naciśnij przycisk INPUT w celu zmiany wejścia. EX I T1280 1024 60Hzx MENU POS T ONIIEX I T1280 1024 60Hzx

AUTO ONAUTO OFFI NPUTSENSING

(ciąg dalszy)18 Menu LANGUAGE 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz (LANGUAGE) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu LANGUAGE. 3 Posługując się przyciskami m/M wybierz język i naciśnij przycisk OK.

• : chiński 0 Menu RESET (przywracanie wartości domyślnych ustawień) 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz 0 (RESET) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu RESET. 3 Posługując się przyciskami m/M wybierz żądany tryb i naciśnij przycisk OK.

• OK: Przywracanie wszystkich ustawień do wartości domyślnych. Zwróć uwagę, że nie można w ten sposób przywrócić domyślnej wartości ustawienia „ LANGUAGE”.

• CANCEL: Anulowanie przywrócenia wartości domyślnych i powrót do ekranu menu. Menu MENU LOCK Blokuje przyciski w celu uniknięcia niepożądanych zmian. 1 Naciśnij przycisk MENU. Na ekranie wyświetlone zostanie menu główne. 2 Posługując się przyciskami m/M wybierz (MENU LOCK) i naciśnij przycisk OK. Na ekranie wyświetlone zostanie menu MENU LOCK. 3 Posługując się przyciskami m/M , wybierz „On” lub „Off”.

• ON: Aktywny będzie tylko przycisk zasilania 1 oraz przycisk INPUT. Przy próbie wykonania jakiejkolwiek czynności, na ekranie pojawi się symbol .

• OFF: Wyłącz funkcję „ MENU LOCK”. Jeśli funkcja „ MENU LOCK” została włączona „ON”, gdy naciśniesz przycisk MENU, automatycznie wybrane zostanie „ MENU LOCK”. EX I T 1280 1024 60Hzx

Funkcje techniczne Regulacja głośności Korzystając z głośników monitora lub słuchawek, możesz słuchać dźwięków odtwarzanych z komputera lub innego sprzętu audio podłączonego do gniazd wejścia monitora. Głośność możesz regulować korzystając z odrębnego menu „Głośność”, znajdującego się w menu głównym. 1 W przypadku, gdy żadne menu nie zostanie wyświetlone na ekranie, użyj przycisków m/M. 2 Korzystając z przycisków m/M dokonaj regulacji głośności. Menu automatycznie zniknie po ok. 5 sekundach. Uwaga• Nie możesz regulować głośności gdy na ekranie wyświetlane jest menu główne.• Gdy monitor znajduje się w trybie oszczędzania energii, z głośników lub słuchawek nie dochodzi żaden dźwięk. Funkcja oszczędzania energii Niniejszy monitor spełnia wytyczne dotyczące oszczędzania energii określone przez VESA, ENERGY STAR, oraz NUTEK. Jeśli monitor jest podłączony do komputera lub graficznej karty wideo zgodnej z DPMS (Display Power Management Signaling), automatycznie ograniczy on pobór mocy, w sposób przedstawiony poniżej. SDM-HX73 SDM-HX93

• Gdy komputer wejdzie w tryb „aktywnego wył”, sygnał wejścia jest odcinany i na ekranie pojawia się komunikat „NO INPUT SIGNAL”. Po 5 sekundach, monitor przechodzi w tryb oszczędzania energii.** „Uśpienie” to tryb oszczędzania energii określony przez Agencję Ochrony Środowiska (EPA). VOLUME

Tr yb zasilania Pobór mocy 1 wskaźnik zasilania normalna praca urządzenia 50 W (maks.) zielony aktywny wył* (uśpienie)** 1 W (maks.) pomarańczowy 1 (zasilanie) wyłączony 1 W (maks.) wył Tr yb zasilania Pobór mocy 1 wskaźnik zasilania normalna praca urządzenia 60 W (maks.) zielony aktywny wył* (uśpienie)** 1 W (maks.) pomarańczowy 1 (zasilanie) wyłączony 1 W (maks.) wył (ciąg dalszy)20 Ustawianie trybu (MODE) (PICTURE/AUDIO) ( tryb) Naciskając kilkakrotnie przycisk z prawej strony monitora, możesz wybrać jedno z ustawień MODE: GAME t MOVIE t PC t AUTO. Jeśli wybierzesz „AUTO”, monitor będzie automatycznie dostosowywał jasność ekranu do jasności otoczenia (funkcja automatycznej regulacji jasności). Dodatkowe informacje na ten temat znajdują się w zob. „Funkcja automatycznej regulacji jasności (czujnik światła)”. Naciśnij kilkakrotnie przycisk . Domyślnym ustawieniem MODE jest „MOVIE”. Jednokrotne naciśnięcie przycisku , powoduje wyświetlenie „MOVIE” (ustawienie domyślne), a ponowne – „PC”. Każde naciśnięcie przycisku , powoduje wprowadzenie następujących zmian trybu. Na ekranie wyświetlany jest każdy z trybów i ustawienie MODE ulega zmianie. Menu automatycznie zniknie po ok. 5 sekundach. Funkcja automatycznej regulacji jasności (czujnik światła) Monitor jest wyposażony w funkcję automatycznej regulacji jasności ekranu zgodnie z jasnością otoczenia. Jasność ekranu zostaje ustawiona na właściwy poziom, po wybraniu dla trybu ustawienia AUTO przy pomocy przycisku znajdującego się po prawej stronie monitora, lub w menu PICTURE/AUDIO. Domyślnym ustawieniem jasności ekranu jest MOVIE. Gdy dla trybu wybrane zostanie ustawienie AUTO przy pomocy przycisku po prawej stronie monitora, wyświetlany jest również pasek regulacji. Regulacji można dokonać przy pomocy przycisków m/M. Jasność ekranu zmienia się wraz ze zmianą ustawianego poziomu. Funkcja automatycznej regulacji jakości obrazu (tylko analogowy sygnał RGB) Jeśli monitor odbiera sygnał wejścia, automatycznie reguluje on pozycję i ostrość obrazu (faza/wielkość plamki) oraz zapewnia, że obraz na ekranie jest wyraźny. Tryb ustawień fabrycznych Gdy monitor odbiera sygnał wejścia, jest on automatycznie dopasowywany do jednego z trybów ustawień fabrycznych przechowywanych w pamięci monitora, aby zapewnić wysoką jakość obrazu w centralnej części ekranu. Jeśli sygnał wejścia odpowiada trybowi ustawień fabrycznych, obraz automatycznie pojawia się na ekranie z właściwą regulacją domyślną. Jeśli sygnały wejścia nie odpowiadają żadnemu z trybów ustawień fabrycznych Gdy monitor odbiera sygnał wejścia, który odbiega od domyślnych trybów, uruchamiana jest funkcja automatycznej regulacji jakości obrazu, zapewniająca zawsze wyraźny obraz (w ramach poniższych zakresów częstotliwości monitora): Częstotliwość pozioma: 28–80 kHz Częstotliwość pionowa: 48–75 Hz Co za tym idzie, gdy monitor odbiera sygnały wejścia, które nie odpowiadają żadnemu z trybów ustawień fabrycznych, wyświetlenie obrazu na ekranie może potrwać dłużej niż zwykle. Dane te są automatycznie przechowywane w pamięci, więc następnym razem, gdy monitor odbierze taki sygnał, będzie on funkcjonował jak w przypadku sygnału odpowiadającego trybom ustawień fabrycznych. Gdy ręcznie regulujesz fazę, wielkość plamki oraz pozycję obrazu Dla niektórych sygnałów wejścia, funkcja automatycznej regulacji obrazu może okazać się niewystarczająca, aby odpowiednio ustawić pozycję obrazu, fazę czy wielkość plamki. W takim przypadku należy wyregulować te parametry ręcznie (strona 16). Jeśli ustawiasz te parametry ręcznie, będą one zachowane w pamięci jako tryby użytkownika i automatycznie przywoływane za każdym razem, gdy monitor odbierze te same sygnały wejścia.

Rozwiązywanie problemów Zanim skontaktujesz się z serwisem technicznym, zajrzyj do tego rozdziału. Komunikaty ekranowe Jeśli z sygnałem wejścia jest coś nie w porządku, na ekranie wyświetlany jest jeden z poniższych komunikatów. Aby rozwiązać problem, zob. „Objawy i działania zaradcze” na stronie 22. Jeśli na ekranie pojawia się komunikat „OUT OF RANGE”: Oznacza to, że sygnał wejścia nie jest obsługiwany przez monitor. Sprawdź następujące elementy. Aby uzyskać więcej informacji na temat komunikatów ekranowych, zob. „Objawy i działania zaradcze” na stronie 22. Jeśli wyświetlony zostanie komunikat „xxx.x kHz / xxx Hz” Oznacza to, że pozioma lub pionowa częstotliwość nie jest obsługiwana przez monitor. Cyfry wskazują poziome oraz pionowe częstotliwości bieżącego sygnału wejścia. Jeśli wyświetlony zostanie komunikat „RESOLUTIONi 1280 × 1024” Oznacza to, że ta rozdzielczość nie jest obsługiwana przez monitor (1280 × 1024 lub mniejsza). Jeśli na ekranie pojawia się komunikat „NO INPUT SIGNAL”: Oznacza to, że żaden sygnał nie jest odbierany przez obecnie wybrane złącze. Gdy funkcja INPUT SENSING ON/OFF (strona 17) jest ustawiona na ON, monitor automatycznie znajdzie inne źródło sygnału wejścia i automatycznie przełączy się na to wejście. Jeśli na ekranie pojawia się komunikat „CABLE DISCONNECTED”: Oznacza to, że kabel sygnału wideo został odłączony od obecnie wybranego złącza. Gdy funkcja INPUT SENSING ON/OFF (strona 17) jest ustawiona na ON, monitor automatycznie znajdzie inne źródło sygnału wejścia i automatycznie przełączy się na to wejście. OUT OF RANGEXXX . XKHz / XXXHzINFORMATIO

I NPUT# : XXXXXOUT OF RANGE

INFORMATIO I NPUT# : XXXXXNO I NPUT S IGNALI NPUT# : XXXX XINFORMATIONCABLE D I SCONNECTEDINFORMATIONI NPUT# : XXXXX (ciąg dalszy)22 Objawy i działania zaradcze Jeśli problem wywołany jest przez podłączony komputer lub inne urządzenie, zajrzyj do instrukcji obsługi komputera/urządzenia. Jeśli poniższe zalecenia nie spowodują rozwiązania problemu, skorzystaj z funkcji autodiagnostyki (strona 24). Objaw Sprawdź następujące elementy Brak obrazu Jeśli wskaźnik zasilania 1 nie świeci się, lub jeśli wskaźnik zasilania 1 nie zapala się po wciśnięciu przycisku zasilania 1 ,

• Sprawdź, czy przewód zasilania jest prawidłowo podłączony. Jeśli wskaźnik 1 zasilania świeci się na zielono,

• Skorzystaj z funkcji autodiagnostyki (strona 24). Jeśli na ekranie pojawia się komunikat „CABLE DISCONNECTED”:

• Sprawdź, czy kabel sygnału wideo jest prawidłowo podłączony i czy wszystkie wtyczki są mocno osadzone w gniazdach (strona 7).

• Sprawdź, czy wtyki złącza wejścia wideo nie są powyginane lub wepchnięte do wewnątrz.

• Sprawdź czy prawidłowo wybrano ustawienie wyboru wejścia (strona 11).

• Podłączony jest inny kabel sygnału wideo niż ten, który został dostarczony wraz z monitorem. W przypadku podłączenia innego kabla sygnału wideo niż dostarczony, na ekranie może zostać wyświetlony komunikat „CABLE DISCONNECTED”. Nie świadczy to jednak o nieprawidłowym działaniu. Jeśli na ekranie pojawi się komunikat „NO INPUT SIGNAL” lub wskaźnik zasilania 1 świeci się na pomarańczowo,

• Sprawdź, czy kabel sygnału wideo jest prawidłowo podłączony i czy wszystkie wtyczki są mocno osadzone w gniazdach (strona 7).

• Sprawdź, czy wtyki złącza wejścia wideo nie są powyginane lub wepchnięte do wewnątrz.

• Sprawdź czy prawidłowo wybrano ustawienie wyboru wejścia (strona 11). xProblem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitora

• Komputer znajduje się w trybie oszczędzania energii. Naciśnij dowolny klawisz na klawiaturze lub poruszaj myszką.

• Sprawdź czy karta graficzna jest prawidłowo zainstalowana.

• Sprawdź, czy włączone jest zasilanie komputera. Jeśli na ekranie pojawi się komunikat „OUT OF RANGE” (strona 21), xProblem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitora

• Sprawdź czy zakres częstotliwości wideo mieści się w zakresie określonym dla monitora. Jeśli zastąpiłeś stary monitor tym monitorem, podłącz ponownie stary monitor i dostosuj kartę graficzną do poniższych zakresów: Częstotliwość pozioma: 28–80 kHz (analogowy RGB), 28–64 kHz (cyfrowy RGB) Częstotliwość pionowa: 48–75 Hz (analogowy RGB), 60 Hz (cyfrowy RGB) Rozdzielczość: 1280 × 1024 lub mniejsza Jeśli korzystasz z Windows, • Jeśli wymieniłeś stary monitor na ten monitor, podłącz ponownie stary monitor i wykonaj następujące czynności. Wybierz „SONY” z listy producentów, a następnie wybierz „SDM-X73 lub SDM-X93” z listy modeli na ekranie wyboru urządzenia systemu Windows. Jeśli „SDM-X73 lub SDM-X93” nie figuruje na liście modeli, wypróbuj funkcję „Plug & Play”. Jeśli korzystasz z systemu Macintosh,

• Przy podłączaniu komputera Macintosh, użyj, jeśli jest to konieczne, przejściówki (nie będącej elementem wyposażenia). Podłącz przejściówkę do komputera przed podłączeniem kabla sygnału wideo.23

Obraz migocze, skacze, drga lub jest nieregularny.

• Ustaw wielkość plamki i fazę (tylko analogowy sygnał RGB) (strona 16).

• Odnajdź i usuń jakiekolwiek potencjalne źródła pola elektrycznego lub magnetycznego, takie jak inne monitory, drukarki laserowe, wiatraki elektryczne, oświetlenie fluorescencyjne lub odbiorniki telewizyjne.

• Odsuń monitor od kabli zasilania lub umieść ekran magnetyczny w pobliżu monitora.

• Spróbuj podłączyć monitor do innego gniazda sieciowego, a w miarę możliwości do innego obwodu.

• Zmień położenie monitora. xProblem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitora

• Sprawdź podręcznik karty graficznej w celu uzyskania informacji na temat ustawień monitora.

• Upewnij się, że tryb grafiki (VESA, Macintosh 19'' kolor, itd.) oraz częstotliwość sygnału wejścia są obsługiwane przez ten monitor. Nawet jeśli częstotliwość mieści się w odpowiednim zakresie, impuls synchronizujący niektórych kart graficznych może być zbyt wąski, aby monitor mógł pomyślnie dokonać synchronizacji.

• Ten monitor nie obsługuje sygnałów przeplatanych. Ustaw na sygnały postępujące.

• Ustaw szybkość odświeżania komputera (częstotliwość pionowa) tak, aby uzyskać najlepszy możliwy obraz (zalecane 60 Hz). Obraz jest nieostry. • Wyreguluj kontrast i jasność (strona 13, 14).

• Regulacja ostrości (strona 15).

• Ustaw wielkość plamki i fazę (tylko analogowy sygnał RGB) (strona 16). xProblem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitora

• Ustaw rozdzielczość w komputerze na 1280 × 1024. Obraz jest zamglony. • Usuń przedłużacze kabla wideo i/lub przełączniki.

• Sprawdź, czy wszystkie wtyczki są mocno osadzone w gniazdach. Rozmiar oraz wypośrodkowanie obrazu są nie poprawne (tylko analogowy sygnał RGB).

• Wyreguluj wielkość plamki oraz fazę (strona 16).

• Wyreguluj położenie obrazu (strona 17). Zwróć uwagę, że niektóre tryby wideo nie wypełniają całego ekranu. Obraz jest zbyt mały. xProblem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitora

• Ustaw rozdzielczość w komputerze na 1280 × 1024. Obraz jest ciemny. • Wyreguluj podświetlenie obrazu (strona 13).

• Wyreguluj jasność obrazu (strona 14).

• Wyreguluj ustawienie gamma przy pomocy menu GAMMA (strona 14).

• Wyświetlacz zostaje rozjaśniony kilka minut po włączeniu monitora.

• Gdy dla trybu wybrane zostało ustawienie AUTO, w przypadku słabego oświetlenia ekran monitora może stać się ciemny (strona 13, 20). Widoczny falisty lub eliptyczny wzór (mora).

• Ustaw wielkość plamki i fazę (tylko analogowy sygnał RGB) (strona 16). Kolor nie jest jednolity. • Ustaw wielkość plamki i fazę (tylko analogowy sygnał RGB) (strona 16). Biały nie ma odpowiedniej intensywności.

• Wyreguluj temperaturę barwową (strona 14). Przyciski monitora nie działają (na ekranie pojawia się ).

• Jeśli funkcja „MENU LOCK” jest włączona „ON”, zmień ustawienie na „OFF” (strona 18). Rozdzielczość wyświetlona na ekranie menu jest niewłaściwa.

• W zależności od ustawienia karty graficznej, rozdzielczość wyświetlona na ekranie menu może różnić się od rozdzielczości ustawionej w komputerze. Objaw Sprawdź następujące elementy (ciąg dalszy)24 Wyświetlanie informacji na temat monitora Gdy monitor odbiera sygnał wideo, naciśnij i przytrzymaj przycisk MENU przez ponad 5 sekund, aż wyświetlona zostanie ramka. Naciśnij ponownie przycisk MENU, aby zamknąć ramkę. Jeśli nie udało się wyeliminować któregoś z problemów, skontaktuj się z autoryzowanym sprzedawcą Sony i podaj następujące informacje:

• Nazwa modelu: SDM-HX73 lub SDM-HX93

• Szczegółowy opis problemu

• Nazwa i specyfikacje Twojego komputera oraz karty graficznej

• Typ sygnałów wejścia (analogowy RGB/cyfrowy RGB) Funkcja autodiagnostyki Ten monitor wyposażony został w funkcję autodiagnostyki. Jeśli wystąpi problem z monitorem lub komputerem(ami), ekran wygaśnie, a wskaźnik zasilania 1 zapali się na zielono. Jeśli wskaźnik zasilania 1 świeci się na pomarańczowo, komputer znajduje się w trybie oszczędzania energii. Naciśnij dowolny klawisz na klawiaturze lub poruszaj myszką. Jeśli obraz zniknie z ekranu a wskaźnik zasilania 1 świeci się na zielono 1 Wyłącz przycisk zasilania 1 i odłącz przewód sygnału wideo od monitora. 2 Włącz monitor poprzez naciśnięcie przycisku zasilania 1 . Jeśli na ekranie pojawią się wszystkie kolorowe paski (biały, czerwony, zielony, niebieski), monitor działa prawidłowo. Podłącz ponownie kable sygnału wideo i sprawdź stan komputera(-ów). Jeśli kolorowe paski nie pojawią się, oznacza to potencjaną awarię urządzenia. Powiadom autoryzowanego przedstawiciela firmy Sony o stanie monitora. Wskaźnik zasilania 1 zaświeci się na pomarańczowo Naciśnij dowolny klawisz na klawiaturze lub poruszaj myszką. Tryb oszczędzania energii komputera zostanie wyłączony, wskaźnik zasilania 1 zaświeci się na zielono, a na ekranie pojawi się obraz. INFORMATION MODEL : SDM-HX93 SER. NO : 1234567 MANUFACTURED : 2003-40 MENU PrzykładNazwa modeluNumer seryjnyTydzień i rok produkcji INPUT MENU 1 wskaźnik zasilania25

Specyfikacje Panel LCD Typ panelu: Aktywna matryca a-Si TFT Rozmiar obrazu: 17 cali (43 cm) (SDM-HX73) 19 cali (48 cm) (SDM-HX93) Format sygnału wejścia Częstotliwość operacyjna RGB* Pozioma: 28–80 kHz (analogowy RGB) 28–64 kHz (cyfrowy RGB) Pionowa: 48–75 Hz (analogowy RGB) 60 Hz (cyfrowy RGB) Rozdzielczość Pozioma: Maks. 1280 punktów Pionowa: Maks. 1024 wiersze Poziomy sygnału wejścia Analogowy sygnał wideo RGB 0,7 Vp-p, 75 Ω, dodatni sygnał SYNC (synchronizacji): poziom TTL, 2,2 kΩ, dodatni lub ujemny (Oddzielnie pozioma i pionowa, lub synchronizacja złożona) Cyfrowy sygnał RGB (DVI): TMDS (Pojedyncze łącze) Wejście audio Minigniazdo stereo, 0,5 Vrms Wyjście głośnika 3 W × 2 Gniazdo słuchawkowe Minigniazdo stereo Wymagania w zakresie zasilania SDM-HX73 100–240 V, 50–60 Hz, Maks. 1,0 A SDM-HX93 100–240 V, 50–60 Hz, Maks. 1,1 A Pobór mocy Maks. 50 W (SDM-HX73) Maks. 60 W (SDM-HX93) Temperatura operacyjna 5–35

Rozmiary (szerokość/wysokość/głębokość) Monitor (wyprostowany): SDM-HX73 Ok. 414 × 418,5 × 232 mm SDM-HX93 Ok. 466,5 × 468 × 265 mm Waga SDM-HX73 Ok. 6,5 kg SDM-HX93 Ok. 8,5 kg Plug & Play DDC2B Akcesoria Zob. strona 7.

• Zalecane warunki taktowania w poziomie i w pionie

• Minimalna szerokość impulsu synchronizacji poziomej powinna być większa niż 4,8% całkowitego czasu poziomego lub 0,8 µs, w zależności od tego, który jest większy.

• Szerokość impulsu wygaszenia poziomego powinna być większa niż 2,5 µs.
