Typ produktu	Profesjonalny monitor LCD
Marka	Sony
Model	Bravia FW43BZ35F
Rozmiar ekranu	43 cale (109 cm) po przekątnej
Rozdzielczość wyświetlania	3840 x 2160 pikseli (4K Ultra HD)
Podświetlenie	LED
Łączność	4 wejścia HDMI, 3 porty USB (2 USB 2.0, 1 USB 3.1 Gen1), LAN, Bluetooth 4.1, Wi-Fi 802.11b/g/n
Wyjście audio	Głośniki 10 W + 10 W, wyjście optyczne cyfrowe, gniazdo słuchawkowe stereo
Zasilanie	220-240 V AC, 50 Hz (lub dołączony zasilacz sieciowy 19,5 V DC)
Pobór mocy (tryb standardowy)	76 W
Pobór mocy (tryb intensywny)	120 W
Pobór mocy w trybie czuwania	0,50 W
Waga (z podstawą)	11,3 kg
Waga (bez podstawy)	10,8 kg
Klasa energetyczna	B
Temperatura pracy	0°C do 40°C
Konserwacja ekranu	Czyść miękką, suchą ściereczką, nie używaj rozpuszczalników ani środków ściernych
Bezpieczeństwo	Używaj odpowiedniego uchwytu ściennego, nie zasłaniaj otworów wentylacyjnych, unikaj wilgoci i źródeł ciepła
Akcesoria opcjonalne	Uchwyt ścienny SU-WL450
Główne funkcje	Android TV, wbudowany Chromecast, BRAVIA Sync, Wi-Fi, Bluetooth

Często zadawane pytania - Bravia FW43BZ35F SONY

Jak zamontować monitor na ścianie?

Użyj uchwytu ściennego Sony SU-WL450 (nie dołączonego). Instalacja powinna być wykonana przez wykwalifikowanego technika, aby zapewnić bezpieczeństwo. Zapoznaj się z instrukcją instalacji dołączoną do uchwytu.

Co zrobić, jeśli ekran pozostaje czarny?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony. Spróbuj ponownie uruchomić telewizor, przytrzymując przycisk zasilania, aż pojawi się komunikat. Jeśli problem nadal występuje, odłącz przewód zasilający na dwie minuty, a następnie podłącz go ponownie.

Jak czyścić ekran, aby go nie uszkodzić?

Użyj miękkiej, suchej ściereczki. W przypadku plam lekko zwilż ściereczkę wodą lub łagodnym detergentem. Nigdy nie rozpylaj płynu bezpośrednio na ekran i nie używaj rozpuszczalników takich jak alkohol lub benzyna.

Czy mogę używać uniwersalnego pilota?

Tak, ale niektóre funkcje mogą być niedostępne. Zaleca się używanie oryginalnego pilota Sony w celu pełnej funkcjonalności.

Co oznacza miganie czerwonej diody LED?

Liczba mignięć wskazuje kod błędu. Policz mignięcia (odstęp 3 sekund), a następnie odłącz telewizor na dwie minuty. Jeśli problem nadal występuje, skontaktuj się z serwisem Sony, podając liczbę mignięć.

Jak zaktualizować oprogramowanie monitora?

Podłącz telewizor do Internetu i przejdź do ustawień, aby uruchomić ręczną aktualizację. Możesz również nacisnąć przycisk HELP na pilocie, aby sprawdzić wersję oprogramowania. Nie odłączaj zasilania podczas aktualizacji.

Jakie formaty wideo są obsługiwane przez porty HDMI?

Porty HDMI obsługują rozdzielczości do 4K (3840 x 2160p) przy 60 Hz. Dla rozdzielczości 4096 x 2160p ustaw tryb szerokoekranowy na 'Rozciągnij 1' lub 'Rozciągnij 2'. Porty HDMI 2 i 3 obsługują 18 Gbps, jeśli format sygnału HDMI jest ustawiony na 'Format ulepszony'.

Jak zapobiec przewróceniu się monitora?

Umieść monitor na stabilnej i poziomej powierzchni. Użyj mebla odpowiedniego do jego wagi i w razie potrzeby przymocuj monitor do ściany. Nie pozwalaj dzieciom wspinać się na mebel ani monitor.

Czy mogę podłączyć słuchawki?

Tak, możesz podłączyć słuchawki do gniazda AUDIO OUT (stereo mini-jack) z tyłu monitora. Gniazdo to może również służyć jako wyjście audio dla subwoofera.

Jaki jest pobór mocy w trybie czuwania?

Pobór mocy w trybie czuwania wynosi 0,50 W, ale może wzrosnąć, jeśli telewizor jest podłączony do sieci. Aby oszczędzać energię, odłącz przewód zasilający, jeśli nie używasz go przez kilka dni.

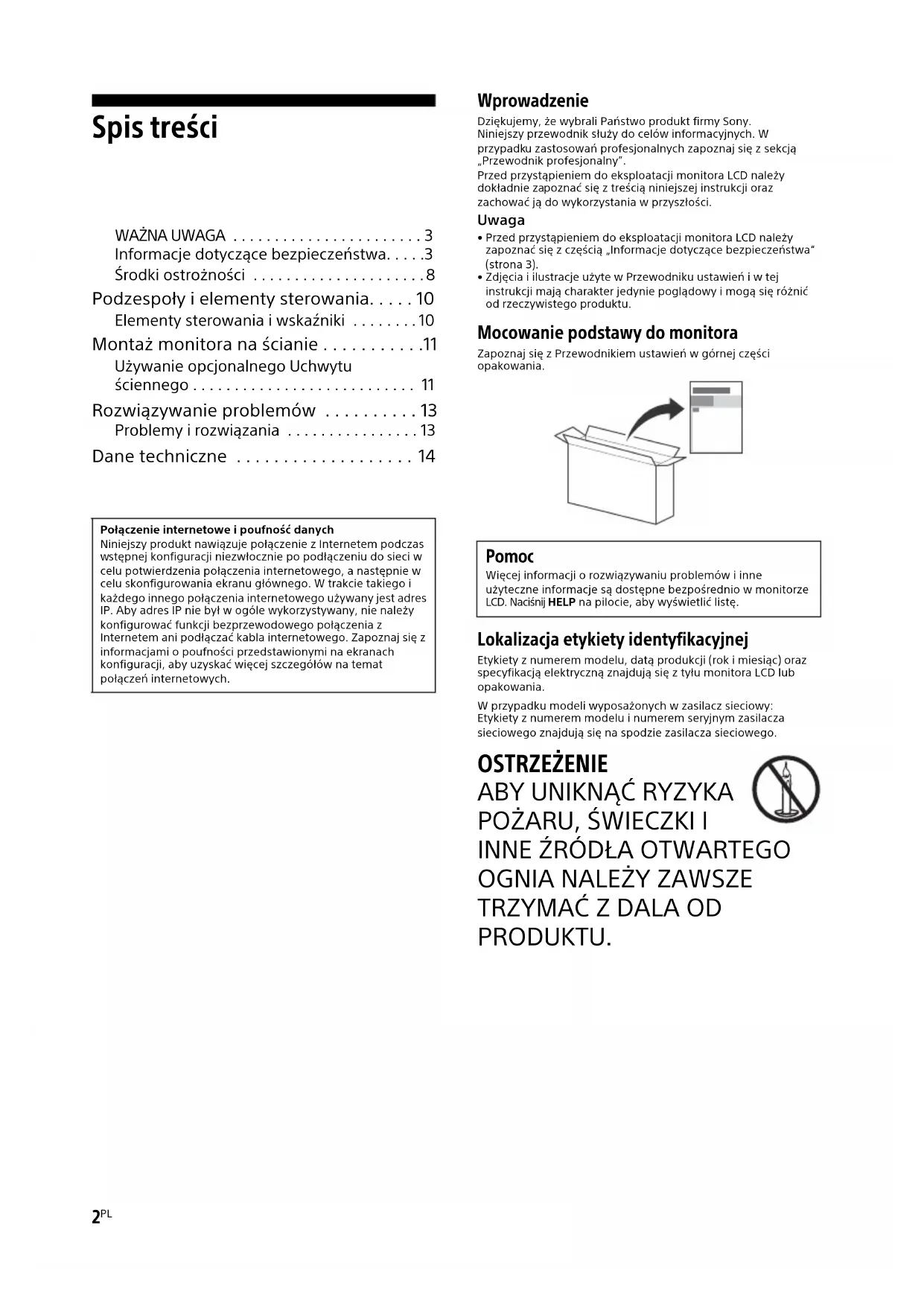

INSTRUKCJA OBSŁUGI Bravia FW43BZ35F SONY

Informacja dotycząca bezpieczeństwa. . . .3

Środki ostrożności 8

Podzespoły i elementy sterowania. 10

Elementy sterowania i wskaźniki 10

Montaż monitora na ścianie 11

Używanie opcjonalnego Uchwytu ściennego 11

Rozwiązywanie problemów 13

Problemy i rozwiązania 13

Dane techniczne 14

Połączenia internetowe i poufność danych

Niniejszy produkt nawiązuje połączenia z Internetem podczas wstępnej konfiguracji i niezwłocznie po podłączeniu do sieci w celu potwierdzenia połączenia internetowego, a następnie w celu skonfigurowania ekranu głównego. W trakcie takiego i każdego innego połączenia internetowego używany jest adres IP. Aby adres IP nie był w ogóle wykorzystywany, nie należy konfigurować funkcji bezprzewodowego połączenia z Internetem ani podłączać kabla internetowego. Zapoznaj się z informacjami o poufności przedstawionymi na ekranach konfiguracji, aby uzyskać więcej szczegółów na temat połączeń internetowych.

Wprowadzenie

Dziękujemy, że wybrali Państwo produkt firmy Sony.

Niniejszy przewodnik służy do celów informacyjnych. W przypadku zastosowań profesjonalnych zapoznaj się z sekcją „Przewodnik profesjonalny".

Przed przystąpieniem do eksploatacji monitora LCD należy dokładnie zapoznać się z treścią niniejszej instrukcji oraz zachować ją do wykorzystania w przyszłości.

Uwaga

• Przed przystąpieniem do eksploatacji monitora LCD należy zapoznać się z częścią "Informacje dotyczące bezpieczeństwa" (strona 3). Zdjęcia i ilustracje użyte w Przewodniku ustawień i w tej instrukcji mają charakter jedynie poglądowy i mogą się różnić od rzeczywistego produktu.

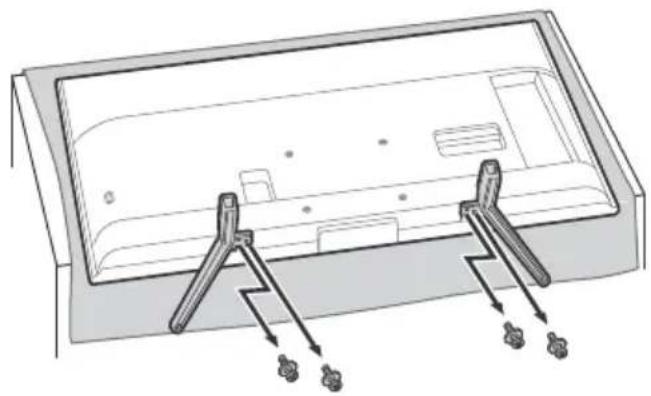

Mocowanie podstawy do monitora

Zapoznaj się z Przewodnikiem ustawień w górnej części opakowania.

Pomoc

Więcej informacji o rozwiązywaniu problemów i inne użyteczne informacje są dostępne bezpośrednio w monitorze LCD. Naciśnij HELP na pilocie, aby wyświetlić listę.

Lokalizacja etykiety identyfikacyjnej

Etykiety z numerem modelu, datą produkcji (rok i miesiąc) oraz specyfikacją elektryczną znajdują się z tyłu monitora LCD lub opakowania.

W przypadku modeli wyposażonych w zasilacz sieciowy. Etykiety z numerem modelu i numerem seryjnym zasilacza sieciowego znajdują się na spodzie zasilacza sieciowego.

OSTRZEŻENIE

ABY UNIKNĄĆ RYZYKA POŻARU, ŚWIECZKI I

INNE ŹRÓDŁA OTWARTEGO OGNIA NALEŻY ZAWSZE TRZYMAĆ Z DALA OD PRODUKTU.

WAŻNA UWAGA

Nadzór nad dystrybucją na terytorium RP: Sony Europe B.V.

Da Vincilaan 7-D1, 1930 Zaventem, Belgia

Produkt ten został wyprodukowany przez lub na zlecenie Sony Visual Products Inc.

Importer w UE: Sony Europe B.V.

Zapytania do importera w UE i zapytania dotyczące zgodności produktu w Europie należy kierować do autoryzowanego przedstawiciela producenta, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgia.

Informacja dotycząca łączności radiowej

Sony Visual Products Inc. niniejszym oświadcza, że typy urządzeń radiowych FW-85BZ35F, FW-75BZ35F, FW-65BZ35F, FW-55BZ35F, FW-49BZ35F, FW-43BZ35F są zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http://www.compliance.sony.de/

Ten sprzęt radiowy może być używany w krajach UE bez naruszania obowiązujących wymogów w zakresie korzystania z urządzeń radiowych.

Informacja dotycząca bezpieczeństwa

OSTRZEŻENIE

Ostrzeżenie

Ryzyko wybuchu w przypadku wymiany na baterię niewłaściwego typu.

Nie wolno narażać baterii na działanie zbyt wysokich temperatur poprzez ekspozycję na słońce, ogień itd. oraz na bardzo niskie ciśnienie powietrza, gdyż mogłoby to spowodować wybuch lub wyciek łatwopalnej cieczy lub gazu.

Ryzyko związane ze stabilnością

Monitor LCD może się przewrócić, powodując poważne obrażenia lub śmierć.

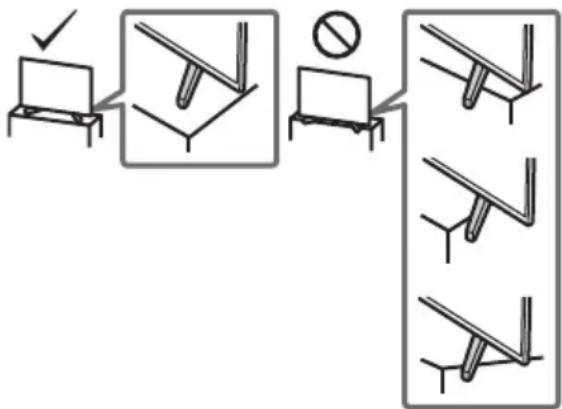

Nigdy nie należy umieszczać monitora LCD w niestabilnym miejscu. Monitor może się przewrócić, powodując poważne obrażenia lub śmierć. Wielu obrażeń, szczególnie u dzieci, można uniknąć stosując takie proste środki ostrożności jak:

• Korzystanie z szafek lub stojaków zalecanych przez producenta monitora.
• Korzystanie wyłącznie z mebli, które mogą bezpiecznie utrzymać monitor.
• Upewnienie się, że monitor LCD nie wystaje poza krawędź mebli, na których stoi.
• Nieumieszczanie monitora na wysokich meblach (np. kredensach lub szafkach na książki), jeśli meble i monitor nie są przymocowane do odpowiedniej konstrukcji wsporczej.
• Nieumieszczanie monitora LCD na obrusie lub innych materiałach, które mogą się znajdować pomiędzy monitorem a meblem, na którym stoi.
• Wyjaśnienie dzieciom niebezpieczeństwa związanego ze wspinaniem się na mebel w celu sięgnięcia monitora LCD lub jego elementów sterowania. W przypadku pozostawienia starego monitora LCD i przenoszenia go w inne miejsce, obowiązują te same wskazówki.

Montaż i instalacja

Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, monitor LCD należy zainstalować zgodnie z instrukcjami podanymi poniżej.

Instalacja

Monitor LCD powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka. - Ustaw monitor na stabilnej, równej powierzchni tak, aby zapobiec ryzyku jego przewrócenia i spowodowania obrażeń lub uszkodzenia mienia. Zainstaluj monitor w miejscu, w którym nie może zostać pociągnięty, popchnięty lub przewrócony. - Zainstaluj monitor LCD w taki sposób, aby podstawa nie wystawała poza stojak (nie należy do wyposażenia). Jeśli podstawa wystaje poza stojak, może to spowodować przewrócenie i upadek monitora LCD, a w efekcie obrażenia osobiste lub uszkodzenie urządzenia.

• Montaż uchwytu na ścianie należy zlecić wykwalifikowanemu instalatorowi.
• Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów Sony:
• Uchwyt ścienny SU-WL500 (Tylko model FW-85/75BZ35F)

Uchwyt ścienny SU-WL450 (z wyjątkiem modelu FW-85/75BZ35F)

• Podczas montażu Uchwytu ściennego do monitora LCD należy używać śrub dostarczonych razem z Uchwytem ściennym. Dostarczone śruby są zaprojektowane w sposób pokazany na ilustracji w przypadku pomiaru od powierzchni mocującej Uchwytu ściennego.

Średnica i długość śrub różnią się w zależności od modelu Uchwytu ściennego.

Stosowanie śrub innych niż dostarczane w komplecie może spowodować uszkodzenia wewnętrzne w monitorze LCD, jego upadek, itp.

FW-85/49/43BZ35F

FW-75/65/55BZ35F

Transport

• Przed rozpoczęciem przenoszenia monitora należy odłączyć od niego wszystkie kable.
• Do przenoszenia dużego monitora LCD potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku FW-85BZ35F).
• Przenosząc monitor w rękach, należy go trzymać tak jak na rysunku. Nie wolno naciskać ekranu ciekłokrystalicznego ani ramy dookoła ekranu.
• Przy podnoszeniu lub przenoszeniu monitora LCD należy go dobrze chwycić od spodu.

FW-85BZ35F

FW-75/65/55BZ35F

FW-49/43BZ35F

• Podczas transportu monitor LCD nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje.
• Na czas transportu monitora do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania.

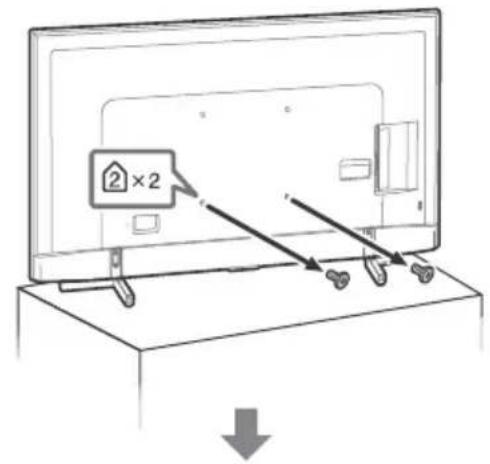

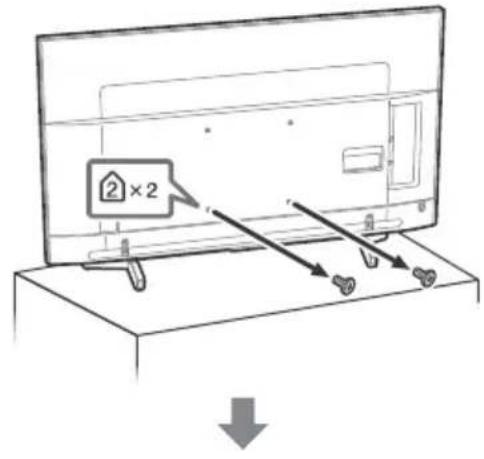

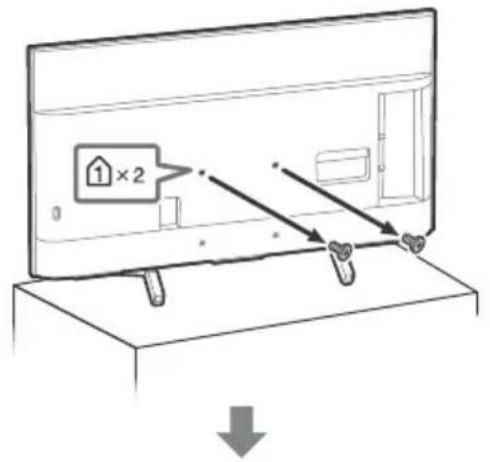

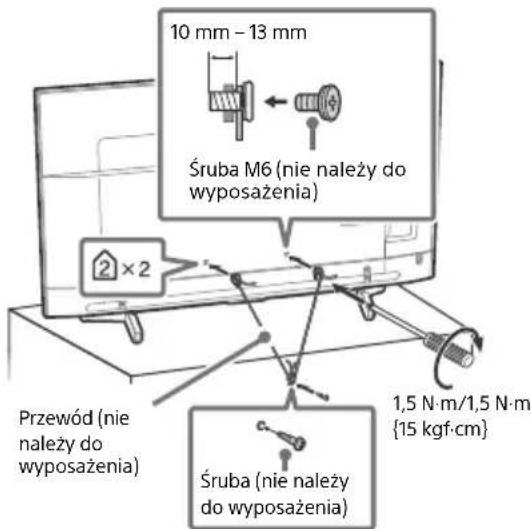

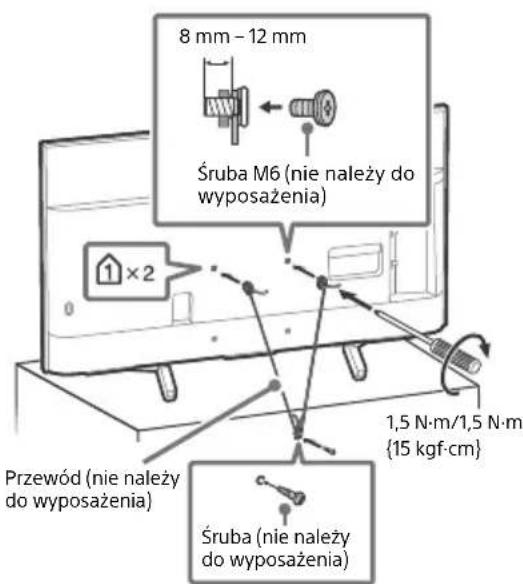

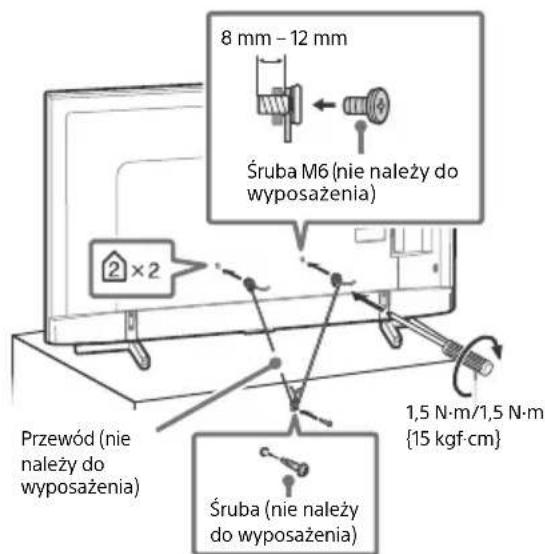

Zabezpieczenie przed przewróceniem

FW-85BZ35F

FW-75/65/55BZ35F

FW-49/43BZ35F

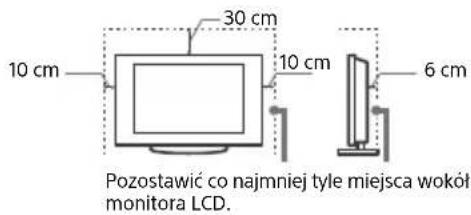

Wentylacja

• Nie wolno zasłaniać otworów wentylacyjnych ani wkładać żadnych rzeczy do obudowy. Wokół monitora LCD należy pozostawić trochę wolnej przestrzeni, tak jak to pokazano na rysunku poniżej. Zaleca się stosowanie oryginalnego uchwytu ściennego Sony, aby zapewnić odpowiednią wentylację.

Instalacja na ścianie Instalacja ze stojakiem

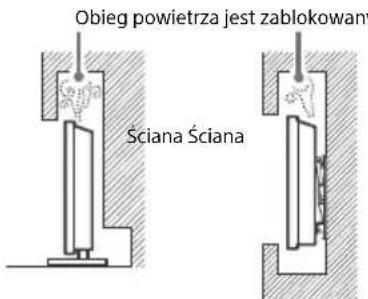

• Aby zapewnić właściwą wentylację i zapobiec osiadaniu brudu lub kurzu:

należy ustawiać monitora LCD ekranem do góry, montować go do góry nogami, odwróconego tyłem lub bokiem. - należy ustawiać monitora na podłodze, dywanie, łóżku lub w szafce. - należy przykrywać monitora materiałami, np. zasłonami lub innymi przedmiotami, takimi jak gazety itp. - należy instalować monitora tak, jak to pokazano na rysunkach poniżej.

Przewód zasilający

Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, z przewodem zasilającym i gniazdem sieciowym należy postępować w następujący sposób:

• Należy używać wyłącznie przewodów zasilających dostarczonych przez Sony, a nie przez innych dostawców. Wtyczka powinna być całkowicie włożona do gniazda sieciowego. Monitor LCD jest przystosowany do zasilania wyłącznie napięciem 220 V - 240 V (prąd zmienny). W celu zachowania bezpieczeństwa podczas dokonywania połączeń należy wyjąć wtyczkę przewodu zasilającego z gniazdka oraz uważać, aby nie nadepnąć na przewód.
• Przed przystąpieniem do serwisowania lub przenoszenia monitora LCD należy wyjąć wtyczkę przewodu zasilającego z gniazdka.
• Przewód zasilający powinien znajdować się z dala od źródeł ciepła. Należy regularnie wyjmować wtyczkę z gniazdka i czyścić ją. Jeśli wtyczka jest pokryta kurzem i gromadzi wilgoć, jej właściwości izolacyjne mogą ulec pogorszeniu, co może być przyczyną pożaru.

Uwaga

Dostarczonego w zestawie przewodu nie należy podłączać do jakichkolwiek innych urządzeń. Należy uważać, aby nie przycisnąć, nie zgiąć ani nie skręcić nadmiernie przewodu zasilającego. Może to spowodować uszkodzenie izolacji lub urwanie przewodu. Nie należy przerabiać przewodu zasilającego. Na przewodzie zasilającym nie należy kłaść ciężkich przedmiotów. Podczas odłączania nie wolno ciągnąć za sam przewód. Nie należy podłączać zbyt wielu urządzeń do tego samego gniazda sieciowego. Nie należy używać gniazd sieciowych słabo trzymających wtyczkę.

UWAGA DOTYCZĄCA ZASILACZA SIECIOWEGO (wyłącznie modele z zasilaczem sieciowym w zestawie)

Ostrzeżenie

W celu ograniczenia ryzyka pożaru lub porażenia prądem nie wystawiać tego urządzenia na działanie deszczu ani wilgoci. W celu ograniczenia ryzyka pożaru lub porażenia prądem nie umieszczać na tym urządzeniu obiektów wypełnionych wodą, takich jak wazony. Nie instalować urządzenia w ograniczonej przestrzeni, takiej jak np. półka na książki.

• Należy się upewnić, że gniazdko sieciowe znajduje się w pobliżu urządzenia i jest łatwo dostępne.
• Należy używać dołączonego do zestawu zasilacza sieciowego i przewodu zasilającego.

• Nie należy używać żadnego innego zasilacza sieciowego, gdyż może to spowodować awarię. Zasilacz sieciowy należy podłączać do łatwo dostępnego gniazdka sieciowego.
• Nie owijać przewodu zasilającego wokół zasilacza sieciowego. Żyły przewodu mogą ulec przerwaniu, co może spowodować nieprawidłowe działanie urządzenia.
• Nie dotykać zasilacza sieciowego mokrymi dłońmi.
• Jeśli stwierdzone zostanie nieprawidłowe działanie zasilacza sieciowego, należy go natychmiast odłączyć od gniazdka sieciowego. Monitor LCD pozostaje podłączony do zasilania tak długo, jak jest podłączony do gniazdka sieciowego, nawet jeśli jest wyłączony.
• Ponieważ zasilacz sieciowy nagrzewa się podczas długotrwałego użytkowania, dotykając go dłonią, można odczuć ciepło.

Niedozwolone użycie

Monitora LCD nie należy instalować oraz eksploatować w miejscach, warunkach lub okolicznościach, jakie opisano poniżej. Niezastosowanie się do poniższych zaleceń może prowadzić do wadliwej pracy urządzenia, a nawet pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub obrażeń ciała.

Miejsce:

• Monitora LCD nie należy montować na zewnątrz pomieszczeń (w miejscach narażonych na bezpośrednie działanie promieni słonecznych), nad brzegiem morza, na statku lub innej jednostce pływającej, w pojeździe, w instytucjach ochrony zdrowia, w miejscach niestabilnych lub narażonych na działanie wody, wilgoci lub dymu.

Warunki:

• Nie należy umieszczać monitora LCD w miejscach gorących, wilgotnych lub nadmiernie zapylonych; w miejscach, w których do wnętrza mogą dostawać się owady; w miejscach, w których narażony jest na działanie wibracji mechanicznych lub w pobliżu przedmiotów palnych (świeczek itp.). Urządzenie należy chronić przed zalaniem i nie stawiać na nim żadnych przedmiotów wypełnionych wodą, np. wazonów.

Okoliczności:

Dotykanie mokrymi rękoma, przy zdjętej obudowie, lub używanie z akcesoriami, które nie są zalecane przez producenta. W czasie burz z wyładowaniami atmosferycznymi należy wyjąć wtyczkę przewodu zasilającego monitora z gniazdka i odłączyć przewód antenowy.

• Instalacja monitora LCD z obudową wystającą na otwartą przestrzeń. Może to powodować uderzanie przez osoby lub przedmioty oraz doprowadzić do ich uszkodzenia.

Umieszczanie monitora LCD w miejscach wilgotnych lub zakurzonych oraz w miejscach, w których występuje dym zawierający cząsteczki tłuszczu lub para (w pobliżu płyt kuchennych lub nawilżaczy). Może to spowodować

pożar, porażenie prądem lub odkształcenia obudowy. Instalacja monitora LCD w miejscach narażonych na działanie wyższych temperatur, takich jak miejsca bezpośrednio oświetlane promieniami słońca, położone w pobliżu grzejnika lub nawiewu ogrzewania. W takich warunkach może dojść do przegrzania monitora, a w konsekwencji do zdeformowania obudowy i/lub awarii samego urządzenia.

Monitor znajdujący się w szatni jacuzzi albo łaźni publicznej może zostać uszkodzony przez unoszące się w powietrzu cząsteczki siarki i inne.

• Aby zapewnić najlepszą jakość obrazu, nie należy wystawiać ekranu na bezpośrednie oświetlenie lub działanie promieni słonecznych.
• Nie przenosić urządzenia z zimnego do ciepłego pomieszczenia. Gwałtowna zmiana temperatury może powodować skraplanie wilgoci. Może to pogorszyć jakość obrazu na monitorze lub kolory. W takiej sytuacji po przeniesieniu urządzenia należy poczekać na całkowite odparowanie wilgoci.

Kawałki szkła lub uszkodzenia:

W monitor nie należy rzucać żadnymi przedmiotami. Może to spowodować uszkodzenie szkła ekranu i prowadzić do poważnych obrażeń ciała. - W przypadku pęknięcia powierzchni ekranu lub obudowy, przy dotknięciu monitora LCD należy wyjąć wtyczkę przewodu zasilającego z gniazdka. Może to również powodować porażenie prądem elektrycznym.

Gdy monitor LCD nie jest używany

• Mając na uwadze kwestie ochrony środowiska i bezpieczeństwa, zaleca się odłączenie monitora LCD od źródła zasilania, jeśli nie będzie on używany przez kilka dni.
• Ponieważ wyłączenie monitora nie powoduje odcięcia zasilania, w celu całkowitego wyłączenia urządzenia należy wyjąć wtyczkę przewodu zasilającego z gniazda sieciowego.
• Niektóre modele mogą być wyposażone w funkcje wymagające pozostawienia ich w trybie czuwania.

Zalecenia dotyczące bezpieczeństwa dzieci

• Nie należy pozwalać, aby na monitorze LCD wspinały się dzieci.
• Małe elementy należy przechowywać z dala od dzieci, aby uniknąć ich przypadkowego połknięcia.

Co robić w przypadku wystąpienia problemów...

W przypadku wystąpienia jednego z poniższych problemów należy bezzwłocznie wyłączyć monitor LCD oraz wyjąć wtyczkę zasilającą z gniazdka sieciowego. Należy zwrócić się do sprzedawcy lub punktu serwisowego firmy Sony z prośbą o sprawdzenie urządzenia przez wykwalifikowanego serwisanta.

W przypadku:

• Uszkodzenia przewodu zasilającego. Gniazd sieciowych słabo trzymających wtyczkę.
• Uszkodzenia monitora w wyniku jego upuszczenia lub uderzenia.
• Dostania się do wnętrza monitora cieczy lub przedmiotów obcych.

Informacja o temperaturze monitora LCD

Gdy monitor LCD jest używany przez dłuższy czas, może dojść do rozgrzania się miejsc wokół panelu. Po dotknięciu dłonią tych miejsc można poczuć, że są gorące.

Środki ostrożności

Oglądanie obrazu

• Obraz powinien być oglądany w pomieszczeniu o umiarkowanym oświetleniu, ponieważ oglądanie go w słabym świetle lub przez dłuższy czas jest męczące dla oczu.
• Podczas korzystania ze słuchawek należy unikać nadmiernego poziomu głośności ze względu na ryzyko uszkodzenia słuchu.

Ekran LCD

• Chociaż ekran LCD został wykonany z wykorzystaniem technologii wysokiej precyzji, dzięki której aktywnych jest ponad 99,99% pikseli, na ekranie mogą pojawiać się czarne plamki lub jasne kropki (w kolorze czerwonym, niebieskim lub zielonym). Jest to normalna właściwość wynikająca z konstrukcji ekranu LCD i nie jest objawem usterki.
• Nie wolno naciskać ani drapać przedniego filtra, a także kłaść na monitorze żadnych przedmiotów. Może to spowodować zakłócenia obrazu lub uszkodzenia ekranu LCD.
• Jeśli monitor LCD jest używany w zimnym miejscu, na obrazie mogą wystąpić plamy lub obraz może stać się ciemny. Nie jest to oznaka uszkodzenia. Zjawiska te zanikają w miarę wzrostu temperatury.
• Długotrwałe wyświetlanie obrazów nieruchomych może spowodować wystąpienie obrazów wtórnych (tzw. zjawy). Mogą one zniknąć po krótkiej chwili.
• Ekran i obudowa nagrzewają się podczas pracy monitora. Nie jest to oznaka uszkodzenia urządzenia.
• Ekran LCD zawiera niewielką ilość ciekłych kryształów. Podczas utylizacji należy przestrzegać lokalnych zasad i przepisów.

Obchodzenie się z powierzchnią ekranu/obudowa monitora i ich czyszczenie

Przed przystąpieniem do czyszczenia należy wyjąć wtyczkę przewodu zasilającego z gniazdka.

Aby uniknąć pogorszenia stanu materiału lub powłoki ekranu, należy postępować zgodnie z poniższymi środkami ostrożności.

• Aby usunąć kurz z powierzchni ekranu/obudowy, należy wytrzeć go delikatnie za pomocą miękkiej ściereczki. Jeśli nie można usunąć kurzu, należy wytrzeć ekran za pomocą miękkiej ściereczki lekko zwilżonej rozcieńczonym roztworem delikatnego detergentu.
• Nie wolno spryskiwać monitora LCD wodą ani detergentem. Ciecz może przedostać się przez spód ekranu lub elementy zewnętrzne do środka urządzenia i spowodować jego uszkodzenia.
• Nie należy używać szorstkich gąbek, środków czyszczących na bazie zasad lub kwasów, proszków do czyszczenia ani lotnych rozpuszczalników, takich jak alkohol, benzyna, rozcieńczalnik czy środek owadobójczy. Używanie takich środków lub długotrwały kontakt z gumą lub winylem może spowodować uszkodzenia powierzchni ekranu lub obudowy.
• Nie dotykaj monitora LCD, gdy masz ręce pokryte dowolną substancją chemiczną, np. kremem do rąk lub kremem do opalania.
• Aby zapewnić właściwą wentylację, zaleca się okresowo odkurzać otwory wentylacyjne.
• Regulację kąta nachylenia należy wykonywać powolnym ruchem tak, aby monitor nie spadł lub nie zsunął się z podstawy pod telewizor.

Urządzenia opcjonalne

• W pobliżu monitora LCD nie należy umieszczać urządzeń dodatkowych lub urządzeń emitujących promieniowanie elektromagnetyczne. Może to spowodować zakłócenia obrazu i/lub dźwięku.
• Ten sprzęt został sprawdzony i zatwierdzony w zakresie zgodności z ograniczeniami wytyczonymi w Dyrektywie EMC przy długości sygnałowego przewodu łączącego mniejszej niż 3 metry.

Funkcje komunikacji bezprzewodowej

• Nie należy używać produktu w pobliżu sprzętu medycznego (rozruszników serca itd.), gdyż może to skutkować wadliwym działaniem tego sprzętu. To urządzenie wysyła i odbiera sygnał zakodowany. Tym niemniej należy dbać o to, aby nie został on przechwycony przez niepowołane osoby. Nie ponosimy odpowiedzialności za ewentualne problemy wynikające z takich zdarzeń.
• Ten sprzęt należy zainstalować i obsługiwać zachowując odległość co najmniej 20 cm pomiędzy jego anteną a ciałem.

Zalecenie dotyczące obsługi pilota

• Przy wkładaniu baterii do pilota należy zachować właściwą biegunowość.
• Nie należy używać różnych typów baterii jednocześnie ani łączyć starych baterii z nowymi.
• Zużyte baterie należy utylizować w sposób nieszkodliwy dla środowiska naturalnego. W niektórych regionach sposób utylizacji zużytych baterii mogą regulować stosowne przepisy. Należy skontaktować się w tej sprawie z lokalnymi władzami.
• Należy ostrożnie obchodzić się z pilotem. Nie należy nim rzucać, chodzić po nim, ani wylewać na niego żadnych płynów.
• Nie należy kłaść pilota w pobliżu źródeł ciepła lub w miejscach narażonych na bezpośrednie działanie promieni słonecznych. Chronić je przed wilgocią.

Utylizacja monitora LCD

Pozbywanie się zużytego sprzętu elektrycznego i elektronicznego (stosowane w krajach Unii Europejskiej i w pozostałych krajach stosujących własne systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go

dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego w celu recyklingu. Odpowiednie zagospodarowanie zużytego produktu zapobiega potencjalnym zagrożeniom dla środowiska i zdrowia ludzi, do których mogłoby dojść w przypadku niewłaściwego obchodzenia się z tymi odpadami. Recykling materiałów pomaga chronić zasoby naturalne. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiono produkt.

Pozbywanie się zużytych baterii (stosowane w krajach Unii Europejskiej i w pozostałych krajach mających własne systemy zbiórki)

Ten symbol umieszczony na baterii lub na opakowaniu oznacza, że bateria dostarczona z tym produktem nie może być traktowana jako

odpad komunalny. W przypadku niektórych rodzajów baterii symbol ten może być stosowany w kombinacji z symbolem chemicznym. Symbol chemiczny ołowiu (Pb) stosuje się jako dodatkowe oznaczenie, jeśli bateria zawiera więcej niż 0,004 % ołowiu. Odpowiednie zagospodarowanie zużytych baterii zapobiega potencjalnym zagrożeniom dla środowiska i zdrowia ludzi, do których mogłoby dojść w przypadku niewłaściwego obchodzenia się z odpadami tego rodzaju. Recykling materiałów pomaga chronić zasoby naturalne. W przypadku produktów, w których ze względu na bezpieczeństwo, poprawne działanie lub integralność danych wymagane jest stałe podłączenie do baterii, wymianę zużytej baterii należy zlecić wyłącznie wykwalifikowanemu personelowi stacji serwisowej. Aby mieć pewność, że bateria będzie właściwie zagospodarowana, należy dostarczyć produkt do odpowiedniego punktu zbiórki. W odniesieniu do wszystkich pozostałych zużytych baterii prosimy o zapoznanie się z rozdziałem instrukcji obsługi produktu o bezpiecznym demontażu baterii. Zużytą baterię należy dostarczyć do odpowiedniego punktu zbiórki. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tej baterii należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiono produkt lub baterię.

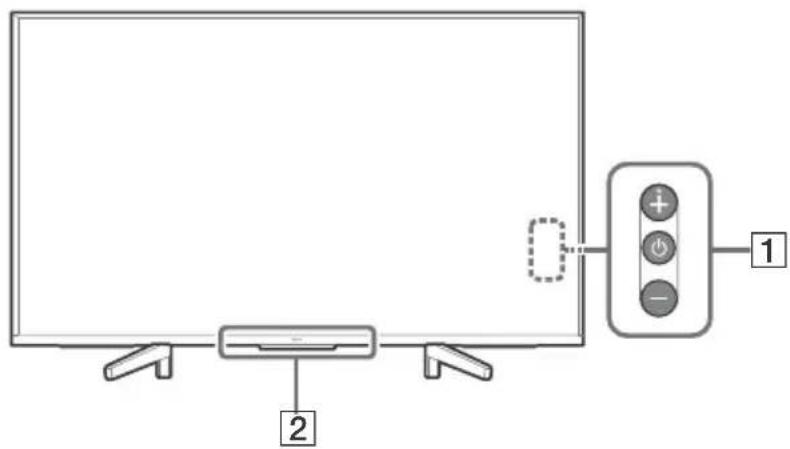

Podzespoły i elementy sterowania

Elementy sterowania i wskaźniki

FW-85/75/65/55BZ35F

FW-49/43BZ35F

1 (Włącznik) /+/-

Gdy telewizor jest wyłączony,

Naciśnij , aby go włączyć.

Gdy telewizor jest włączony,

Naciśnij i przytrzymaj przycisk , aby wyłączyć zasilanie.

Naciśnij kilkakrotnie przycisk, aby zmienić funkcję, a następnie naciśnij przycisk + lub -, aby:

• Regulacja głośności.
• Wybór kanału.
• Wybór źródła sygnału dla telewizora.

Czujnik pilota zdalnego sterowania*/ Czujnik światła/ Dioda LED

Diody są włączone lub migają zgodnie z aktualnym stanem TV.

Dodatkowe informacje: można znaleźć w Przewodniku pomocniczym.

• Nie umieszczaj żadnych przedmiotów w pobliżu czujnika.

Używanie opcjonalnego Uchwytu ściennego

Instrukcja obsługi zawiera czynności przygotowania monitora LCD do zawieszenia na ścianie.

Do klientów:

Ze względu na ochronę produktu i zapewnienie bezpieczeństwa firma Sony zaleca, aby montaż tego monitora był wykonywany przez przedstawicieli firmy Sony lub licencjonowanych wykonawców. Nie należy próbować wykonywać montażu samodzielnie.

Do dystrybutorów firmy Sony i licencjonowanych wykonawców:

Proszę zwracać uwagę na bezpieczeństwo podczas montażu, konserwacji okresowej i sprawdzania tego produktu.

Do zamontowania tego produktu wymagane jest odpowiednie doświadczenie, szczególnie w celu oceny, czy ściana jest odpowiednio wytrzymała, aby unieść ciężar monitora LCD. Należy powierzać montaż tego produktu na ścianie przedstawicielom firmy Sony lub licencjonowanym wykonawcom i zwracać uwagę na bezpieczeństwo podczas montażu. Firma Sony nie ponosi żadnej odpowiedzialności za uszkodzenia lub obrażenia spowodowane nieprawidłową obsługą lub montażem.

Monitor LCD można zamontować na ścianie za pomocą uchwytu ściennego SU-WL500 (jedynie model FW-85/75BZ35F) lub SU-WL450 (oprócz modelu FW-85/75BZ35F). Uchwyty do kupienia osobno. Podczas montażu uchwytu ściennego korzystać również z instrukcji obsługi i instrukcji montażu dostarczonych z uchwytem ściennym.

Uwaga

• Przechowywać wykręcone śruby w bezpiecznym miejscu, z dala od dzieci.
• Aby uniknąć uszkodzenia powierzchni ekranu LCD podczas demontażu podstawy, umieść monitor LCD ekranem do dołu na płaskiej i stabilnej powierzchni pokrytej grubym i miękkim materiałem. (tylko model FW-49/43BZ35F)

Odkręć śruby z tylnego panelu monitora LCD.

Aby odczepić podstawę monitora (tylko model FW-49/43BZ35F)

Rozwiązywanie problemów

W celu rozwiązania ogólnych problemów, takich jak: czarny ekran, brak dźwięku, zawieszony obraz, brak reakcji telewizora lub utrata sygnału sieciowego, wykonaj następujące czynności.

1. Uruchom telewizor ponownie, naciskając przycisk zasilania na pilocie, aż zostanie wyświetlony komunikat. Telewizor zostanie uruchomiony. W przeciwnym wypadku spróbuj odłączyć telewizor od przewodu sieciowego na dwie minuty, a następnie ponownie go podłączyć. 2. Zapoznaj się z menu Pomoc, naciskając przycisk HELP na pilocie. 3. Podłącz telewizor do Internetu i wykonaj aktualizację oprogramowania.

W przypadku wyświetlenia komunikatu [Dostępna jest nowa aktualizacja oprogramowania TV...].

Firma Sony zdecydowanie zaleca aktualizację oprogramowania poprzez wybranie opcji [Aktualizuj teraz]. Ta aktualizacja oprogramowania ulepsza wydajność telewizora lub umożliwia dodanie nowych funkcji.

Zostanie wyświetlony poniższy ekran z komunikatem [Updating...] (Aktualizowanie...) i dioda LED będzie migać na biało podczas aktualizacji oprogramowania.

Nie należy odłączać przewodu zasilającego podczas aktualizacji oprogramowania. W przeciwnym razie aktualizacja nie zostanie ukończona, co może spowodować wadliwe działanie oprogramowania. Aktualizacja oprogramowania może potrwać do 15 minut.

Gdy telewizor zostanie podłączony, przez pewien czas może się nie włączać pomimo naciskania przycisku zasilania na pilocie lub telewizorze.

Uruchomienie systemu wymaga trochę czasu. Należy odczekać jedną minutę, następnie spróbować włączyć telewizor ponownie.

Problemy i rozwiązywanie

Jeśli dioda LED miga na czerwono.

• Policz, ile razy dioda zamiga (czas odstępu wynosi trzy sekundy).

Uruchom telewizor ponownie, odłączając przewód zasilania telewizora na dwie minuty, a następnie ponownie włącz telewizor. Jeśli problem nie zniknie, odłącz przewód sieciowy i skontaktuj się z lokalnym sprzedawcą lub punktem serwisowym firmy Sony, zgłaszając, ile razy migała dioda LED.

Pilot nie działa.

Wymień baterie.

Otoczenie telewizora może się nagrzać.

• Jeśli telewizor jest używany przez dłuższy czas, jego otoczenie może się nagrzać. Po dotknięciu dłonią tych części możesz poczuć, że są gorące.

Dane techniczne

System

System panelu

Panel z wyświetlaczem ciekłokrystalicznym (LCD), Podświetlenie LED

System kolorów

PAL/ SECAM/ NTSC3.58 (tylko video)/ NTSC4.43 (tylko video)

Wyjście dźwięku

10W+10W

Technologia bezprzewodowa

Protokół IEEE802.11b/g/n

Bluetooth wer. 4.1

Pasma częstotliwości

Bezprzewodowa sieć LAN (IEEE 802.11b/g/n)
Zakres częstotliwość	Moc wyjsciowa
2 400-2 473 MHz	< 20,0 dBm

Bluetooth

Zakres częstotliwość Moc wyjsciowa

2 400-2 483,5 MHz < 10,0 dBm

Wersja oprogramowania

PKG. EUA

Naciśnij przycisk HELP na pilocie, aby sprawdzić wersję oprogramowania.

Wszelkie aktualizacje oprogramowania

(sprzętowego) dla tego sprzętu/akcesoriów/

składników nie będą miały wpływu na ich

zgodność z Dyrektywą 2014/53/UE w przyszłości.

Gniazda wejścia/wyjścia

COMPONENT IN

YPBPR (wideo komponentowe): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Wejście audio (złącza foniczne)

AV IN

Wejście video (wspólny bolec foniczny z wejściem Y)

HDMI IN 1/2/3/4 (obsługuje rozdzielczość 4K, zgodność z HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz)*1 ², 4096 × 2160p (24 Hz)¹, 3840 × 2160p (50, 60 Hz)*², 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, formaty komputerowe*³

*1 W przypadku podłączenia do wejścia z rozdzielczością 4096 × 2160p i opcji [Tryb szerokoekranowy] ustawionej na [Normalny] wybrana zostaje rozdzielczość wyświetlania 3840 × 2160p. Aby wyświetlić rozdzielczość 4096 × 2160p, opcję [Tryb szerokoekranowy] należy ustawić na [Pełny 1] lub [Pełny 2].

*2 Tylko HDMI IN 2/3. Aby obsługiwać prędkość przesyłu 18 Gb/s, ustaw opcję [Format sygnału HDMI] na [Ulepszony format].

*3 Aby uzyskać szczegółowe informacje, zobacz Przewodnik pomocniczy.

Audio:

5.1 kanałów, liniowe PCM: 32/44.1/48/88.2/96/176.4/192 kHz 16/20/24 bity, Dolby Digital, Dolby Digital Plus i DTS

ARC (kanał zwrotny audio) (tylko HDMI IN 3)

(dwukanałowe liniowe PCM: 48 kHz 16 bitów, Dolby Digital, Dolby Digital Plus, DTS)

Cyfrowe gniazdo optyczne (dwukanałowe liniowe PCM: 48 kHz 16 bitów, Dolby Digital, DTS)

HDMI 1 AUDIO IN

Analogowe wejście audio (mini jack stereo)

AUDIO OUT → / ← (mini jack stereo)

Słuchawki, wyjście audio, subwoofer

1.2-3

SS

Porty USB 1 i 2 obsługują standard High Speed USB (USB 2.0)

Port USB 3 obsługuje standard Super Speed USB (USB 3.1 Gen 1)

LAN

Gniazdo 10BASE-T/100BASE-TX (Prędkości połączenia zależą od parametrów sieci. Nie gwarantuje się prędkości i jakości transmisji przy gnieździe 10BASE-T/100BASE-TX tego odbiornika TV.)

DC IN 19.5 V (wyłącznie modele)

wyposażone w zasilacz sieciowy)

Wejście zasilacza sieciowego

REMOTE

RS-232C, gniazdo mini jack

Gniazdo pozwala odbierać zewnętrzny sygnał sterowania.

Inne

Wyposażenie dodatkowe Uchwyt ścienny: SU-WL500 (tylko model FW-85/75BZ35F) Uchwyt ścienny: SU-WL450 (z wyjątkiem modelu FW-85/75BZ35F)

Temperatura robocza 0°C - 40°C

Wilgotność robocza 10% - 80% wilgotności względnej (bez kondensacji)

Moc, karta produktu i inne

Wymagania dotyczące zasilania z wyjątkiem modeli wyposażonych w zasilacz sieciowy 220 V - 240 V (prąd zmienny), 50 Hz wyłącznie modele wyposażone w zasilacz sieciowy 19,5 V DC z zasilaczem sieciowym Wartości znamionowe: 220 V - 240 V (prąd zmienny), 50 Hz

Klasa efektywności energetycznej FW-85BZ35F: A FW-75BZ35F: A+ FW-65BZ35F: A+ FW-55BZ35F: A FW-49BZ35F: A FW-43BZ35F: B

Wielkość ekranu (przekątna) (ok.) FW-85BZ35F: 214,8 cm / 85 cali FW-75BZ35F: 189,3 cm / 75 cali FW-65BZ35F: 163,9 cm / 65 cali FW-55BZ35F: 138,8 cm / 55 cali FW-49BZ35F: 123,2 cm / 49 cali FW-43BZ35F: 108,0 cm / 43 cali

Pobór mocy w trybie czuwania*2*3 0,50 W (25 W w trybie aktualizacji oprogramowania lub elektronicznego przewodnika po programach)

Rozdzielczość ekranu 3840 punktów (w poziomie) × 2160 linii (w pionie) Wartości znamionowe wyjścia USB 1/2 maks. 5V = 500mA USB 3 maks. 5V = 900mA

Wymiary (przybliżone) (szer. × wys. × gł.)

1 Pobór mocy rocznie, w oparciu o wyliczenia zużycia energii dla telewizora pracującego 4 godziny dziennie przez 365 dni w roku. Rzeczywiste zużycie energii zależy od sposobu korzystania z telewizora. 2 Podany pobór mocy w trybie czuwania jest osiągany po zakończeniu wykonywania przez odbiornik TV wymaganych procesów wewnętrznych. *3 Pobór mocy w trybie czuwania wzrośnie przy połączeniu telewizora z siecią.

Uwaga

• Dostępność wyposażenia opcjonalnego zależy od kraju, regionu, modelu telewizora i stanu magazynowego. Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.

Informacja dot. znaków towarowych

• Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.
• Wyprodukowano na licencji Dolby Laboratories. Dolby, Dolby Audio i symbol z podwójnym D są znakami towarowymi firmy Dolby Laboratories.
• BRAVIA, BRAVIA Sync są znakami towarowymi lub zarejestrowanymi znakami towarowymi firmy Sony Corporation.
• Vewd® Core. Copyright 1995-2017 Vewd Software AS. Wszelkie prawa zastrzeżone.
• Google, Android TV, Google Play, Chromecast built-in, YouTube i inne powiązane oznaczenia oraz logo są znakami towarowymi firmy Google LLC.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® i Miracast® są zarejestrowanymi znakami towarowymi Wi-Fi Alliance.
• Wi-Fi Protected Setup™ jest znakiem towarowym Wi-Fi Alliance.
• Logo Wi-Fi CERTIFIED™ jest znakiem certyfikacji podmiotu Wi-Fi Alliance.
• W kwestii informacji na temat patentów DTS należy skorzystać z witryny http://patents.dts.com. Produkowane na licencji DTS, Inc. DTS, symbol oraz DTS i symbol łącznie są zarejestrowanymi znakami towarowymi, a DTS Digital Surround jest znakiem towarowym DTS, Inc. © DTS, Inc. Wszelkie prawa zastrzeżone.
• SŁOWO I LOGO Bluetooth® są zarejestrowanymi znakami towarowymi Bluetooth SIG, Inc. i wszelkie użycie tych znaków przez Sony Corporation odbywa się na mocy licencji. Pozostałe znaki i nazwy towarowe należą do odpowiednich właścicieli.
• TUXERA jest zastrzeżonym znakiem towarowym firmy Tuxera Inc. w USA i innych krajach.
• Logo USB-IF SuperSpeed USB Trident stanowi zastrzeżony znak towarowy USB Implementers Forum, Inc.
• Wszystkie inne znaki towarowe są własnością ich właścicieli.

Spis treści
