Tipo de producto	Monitor LCD profesional
Marca	Sony
Modelo	Bravia FW43BZ35F
Tamaño de pantalla	43 pulgadas (109 cm) en diagonal
Resolución de pantalla	3840 x 2160 píxeles (4K Ultra HD)
Retroiluminación	LED
Conectividad	4 entradas HDMI, 3 puertos USB (2 USB 2.0, 1 USB 3.1 Gen1), LAN, Bluetooth 4.1, Wi-Fi 802.11b/g/n
Salida de audio	Altavoces 10 W + 10 W, salida óptica digital, miniconector estéreo
Alimentación	220-240 V CA, 50 Hz (o adaptador de corriente 19,5 V CC incluido)
Consumo eléctrico (modo Estándar)	76 W
Consumo eléctrico (modo Intenso)	120 W
Consumo en espera	0,50 W
Peso (con soporte)	11,3 kg
Peso (sin soporte)	10,8 kg
Clase energética	B
Temperatura de funcionamiento	0 °C a 40 °C
Mantenimiento de la pantalla	Limpieza con un paño suave y seco, no usar disolventes ni productos abrasivos
Seguridad	Usar un soporte mural adecuado, no obstruir las rejillas de ventilación, evitar la humedad y las fuentes de calor
Accesorios opcionales	Soporte de fijación mural SU-WL450
Funciones principales	Android TV, Chromecast integrado, BRAVIA Sync, Wi-Fi, Bluetooth

Preguntas frecuentes - Bravia FW43BZ35F SONY

¿Cómo instalar el monitor en la pared?

Utilice el soporte de fijación mural Sony SU-WL450 (no incluido). La instalación debe ser realizada por un técnico calificado para garantizar la seguridad. Consulte la guía de instalación proporcionada con el soporte.

¿Qué hacer si la pantalla permanece negra?

Verifique que el cable de alimentación esté bien conectado. Intente reiniciar el televisor manteniendo presionada la tecla de encendido/apagado hasta que aparezca un mensaje. Si el problema persiste, desconecte el cable de alimentación durante dos minutos y vuelva a conectarlo.

¿Cómo limpiar la pantalla sin dañarla?

Use un paño suave y seco. Para las manchas, humedezca ligeramente el paño con agua o un detergente suave. Nunca rocíe líquido directamente sobre la pantalla y no use disolventes como alcohol o gasolina.

¿Puedo usar un control remoto universal?

Sí, pero algunas funciones pueden no estar disponibles. Se recomienda usar el control remoto original de Sony para un funcionamiento completo.

¿Qué significa el parpadeo del indicador LED rojo?

El número de parpadeos indica un código de error. Cuente los parpadeos (intervalo de 3 segundos), luego desconecte el televisor durante dos minutos. Si el problema persiste, contacte al servicio posventa de Sony indicando el número de parpadeos.

¿Cómo actualizar el software del monitor?

Conecte el televisor a Internet y vaya a la configuración para iniciar una actualización manual. También puede presionar la tecla HELP del control remoto para verificar la versión del software. No desconecte la alimentación durante la actualización.

¿Cuáles son los formatos de video compatibles con los puertos HDMI?

Los puertos HDMI aceptan resoluciones de hasta 4K (3840 x 2160p) a 60 Hz. Para resoluciones de 4096 x 2160p, ajuste el modo ancho a 'Estirar 1' o 'Estirar 2'. Los puertos HDMI 2 y 3 admiten 18 Gbps si el formato de señal HDMI está configurado en 'Formato mejorado'.

¿Cómo evitar que el monitor se vuelque?

Coloque el monitor sobre una superficie estable y horizontal. Use un mueble adecuado para su peso y ancle el monitor a la pared si es necesario. No permita que los niños trepen sobre el mueble o el monitor.

¿Puedo conectar unos auriculares?

Sí, puede conectar auriculares en el conector AUDIO OUT (miniconector estéreo) ubicado en la parte posterior del monitor. Este conector también puede servir como salida de audio para un subwoofer.

¿Cuál es el consumo eléctrico en espera?

El consumo en espera es de 0,50 W, pero puede aumentar si el televisor está conectado a la red. Para ahorrar energía, desconecte el cable de alimentación si no lo usa durante varios días.

MANUAL DE USUARIO Bravia FW43BZ35F SONY

Compatible HDCP 2.3)

Video:

4096×2160p (50, 60 Hz)*1*2, 4096×2160p

(24 Hz)*1 3840×2160p (50, 60 Hz)*2, 3840

Información de seguridad 3

Precauciones 7

Componentes y controles 9

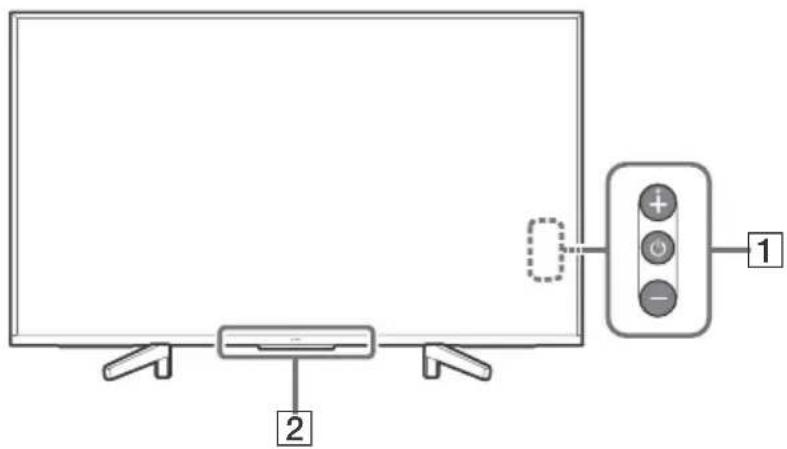

Controles e indicadores 9

Instalación del monitor LCD en una pared 10

Utilización del soporte de pared opcional 10

Solución de problemas 12

Problemas y soluciones 12

Especificaciones 13

Conexión a Internet y privacidad de datos: Al conectarse a una red, este producto se conecta a Internet durante la configuración inicial para, en primer lugar, confirmar la conexión a Internet y, después, configurar la pantalla de inicio. Su dirección IP se usa en esta y en otras conexiones a Internet. Si no desea que se utilice su dirección IP en absoluto, no configure la función inalámbrica de Internet y no conecte un cable de Internet. Para obtener más detalles sobre las conexiones a Internet, consulte la información de privacidad en la pantalla de configuración.

Introducción

Gracias por elegir este producto Sony. Este manual es una guía informativa. Para uso profesional, consulte la "Guía profesional". Antes de utilizar el monitor LCD, lea este manual atentamente y consérvelo para consultarlo en el futuro.

Nota

• Antes de utilizar el monitor LCD, lea el apartado "Información de seguridad" (página 3). Las imágenes y las ilustraciones realizadas en la Guía de configuración y este manual son solo ejemplos y pueden no coincidir con el producto real.

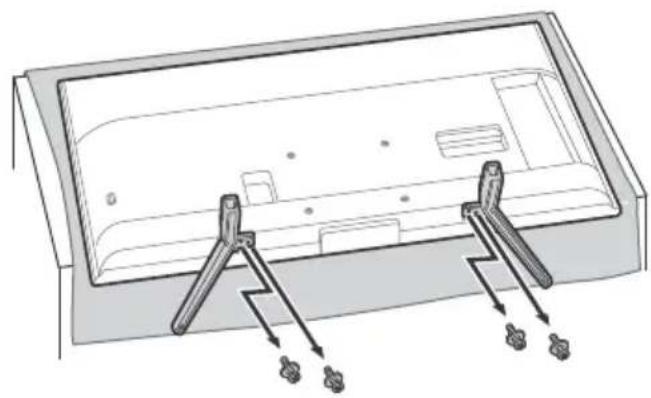

Montaje del soporte de sobremesa en el monitor LCD

Consulte la Guía de instalación, que se encuentra sobre el relleno de protección.

Ayuda

Encontrará soluciones de problemas y otra información importante directamente en su monitor LCD. Pulse HELP en el mando a distancia para ver una lista de temas.

Ubicación de la etiqueta identificativa

Las etiquetas correspondientes al número de modelo, a la fecha de producción (año/mes) y al voltaje de la fuente de alimentación se encuentran situadas en la parte posterior del monitor LCD o en el embalaje.

Para los modelos con un adaptador de corriente suministrado: Las etiquetas correspondientes al número de modelo del adaptador de corriente y al número de serie se encuentran situadas en la base del adaptador de corriente.

AVISO

PARA EVITAR LA PROPAGACIÓN DE FUEGO, MANTENGA LAS VELAS U OTRAS LLAMAS SIEMPRE ALEJADAS DE ESTE PRODUCTO.

AVISO IMPORTANTE

Este producto ha sido fabricado por, o en nombre de Sony Visual Products Inc.

Importador UE: Sony Europe B.V.

Las consultas relacionadas con el Importador a la UE o con la conformidad del producto en Europa deben dirigirse al representante autorizado por el fabricante, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Bélgica.

Nota sobre equipos inalámbricos

Por la presente, Sony Visual Products Inc. declara que los equipos radioeléctricos FW-85BZ35F, FW-75BZ35F, FW-65BZ35F, FW-55BZ35F, FW-49BZ35F, FW-43BZ35F son conformes con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la siguiente dirección de Internet: http://www.compliance.sony.de/

Este equipo de radio se puede usar en la UE sin infringir los requisitos aplicables relativos al uso del espectro radioeléctrico.

Información de seguridad

AVISO

Precaución

Riesgo de explosión si se sustituye la pila por una del tipo incorrecto.

No exponga las pilas a un calor excesivo, como la luz solar directa o una llama, ni a una presión atmosférica extremadamente baja que pueda dar lugar a una explosión o fuga de líquido o gas inflamables.

Riesgo de estabilidad

El monitor LCD se puede caer provocando lesiones personales graves o la muerte. No coloque nunca un monitor LCD en una ubicación inestable. Un monitor LCD se puede caer provocando lesiones personales graves o la muerte. Muchas lesiones, particularmente en los niños, pueden ser evitadas tomando simples precauciones como: - Utilizar armarios o soportes recomendados por el fabricante del monitor LCD. - Solo utilizar muebles que puedan soportar con seguridad el monitor LCD. - Asegurando que el monitor LCD no está sobresaliendo de la esquina del mueble que lo sostiene. - No colocando un monitor LCD encima de un mueble alto (por ejemplo, armarios o estanterías) sin fijar tanto el mueble como el monitor LCD a un soporte adecuado. - No colocando un monitor LCD sobre un paño u otros materiales que puedan estar ubicados entre el monitor LCD y el mueble de soporte. - Educando a los niños sobre los peligros de subirse a los muebles para alcanzar el monitor LCD o sus controles. Si tu monitor LCD existente está guardado y se reubica, se han de tener en cuenta las mismas consideraciones citadas anteriormente.

Instalación/configuración

Instale y utilice el monitor LCD siguiendo las instrucciones que se indican a continuación para evitar el riesgo de incendios, descargas eléctricas u otros daños y/o lesiones.

Instalación

• Debe instalar el monitor LCD cerca de una toma de corriente de fácil acceso.
• Coloque el monitor LCD sobre una superficie nivelada y estable para evitar que pueda caerse y provocar daños personales o materiales.
• Instale el monitor LCD en lugares donde no pueda caerse ni sufrir golpes.
• Instale el monitor LCD de modo que el soporte de sobremesa del monitor LCD no sobresalga del soporte para monitor (no suministrado). Si el soporte de sobremesa sobresale del soporte para monitor LCD, el monitor LCD podrá desequilibrarse, caerse y provocar daños personales o estropearse.

• La instalación en pared solo puede ser realizada por personal cualificado.
• Por razones de seguridad, se recomienda utilizar accesorios Sony como:
• Soporte de pared SU-WL500 (solo para modelo FW-85/75BZ35F)
• Soporte de pared SU-WL450 (excepto el modelo FW-85/75BZ35F)
• Asegúrese de utilizar los tornillos suministrados con el Soporte de pared al fijar el Soporte de pared al monitor LCD. Los tornillos suministrados han sido diseñados tal y como indica la ilustración si se miden desde la superficie de colocación del Soporte de pared.

El diámetro y longitud de los tornillos varía en función del modelo de Soporte de pared. Si utiliza tornillos distintos de los suministrados, puede provocar un daño interno en el monitor LCD o este puede caerse, etc.

FW-85/49/43BZ35F

FW-75/65/55BZ35F

Transporte

• Desconecte todos los cables antes de transportar el monitor LCD.
• Se necesitan dos o más personas (tres o más personas para el FW-85BZ35F) para transportar un monitor LCD grande.
• Al transportar el monitor LCD manualmente, sujételo de la forma descrita a continuación. No ejerza presión sobre la pantalla LCD ni el marco que la rodea.
• Al levantar o mover el monitor LCD, sujételo con firmeza por la parte inferior.

FW-85BZ35F

• Durante el transporte, no someta el monitor LCD a sacudidas o vibraciones excesivas.
• Cuando transporte el monitor LCD para repararlo o cuando lo cambie de sitio, embárquelo con la caja y el material de embalaje originales.

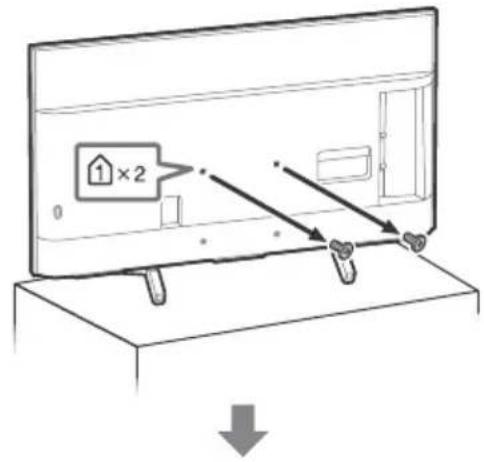

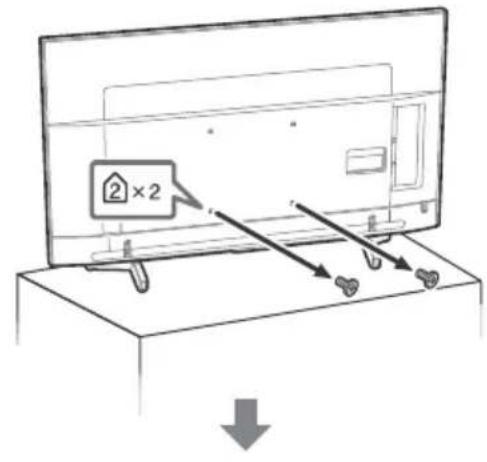

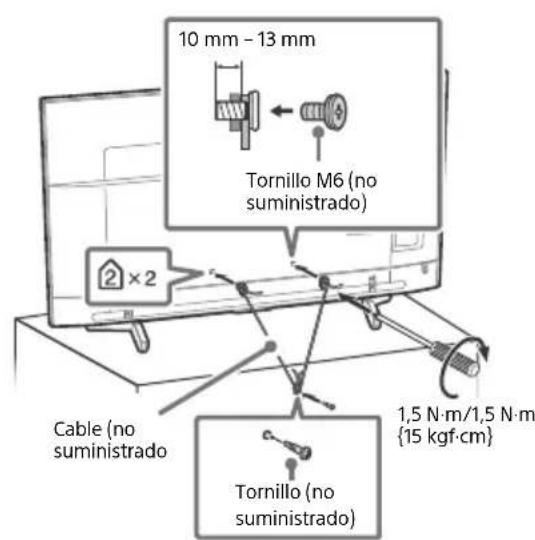

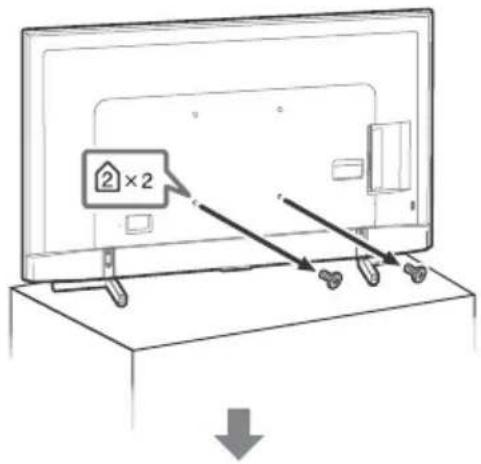

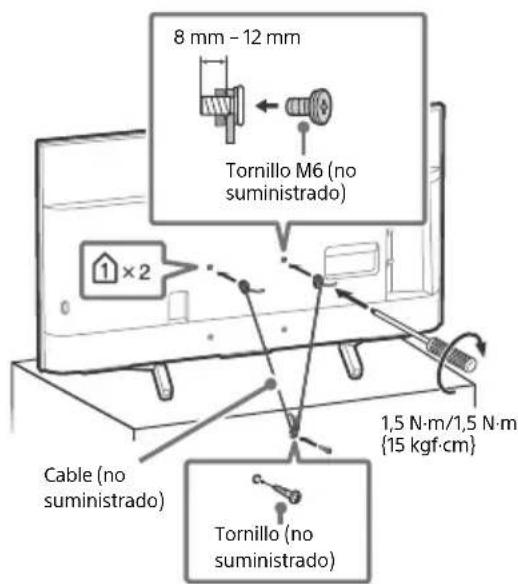

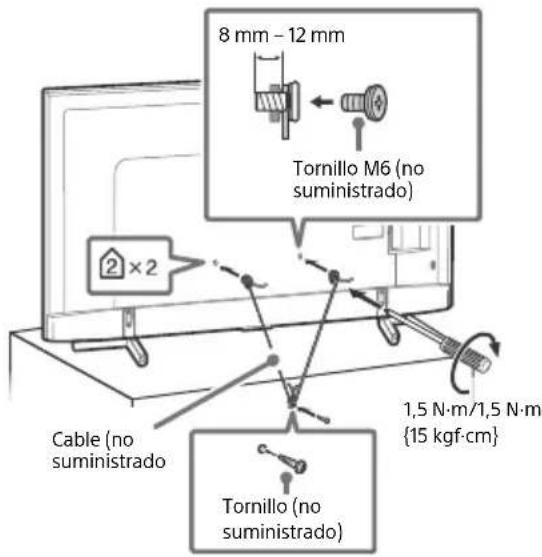

Prevención de volcado

FW-85BZ35F

Ventilación

• Nunca obstruya, cubra ni introduzca nada en los orificios de ventilación del aparato.

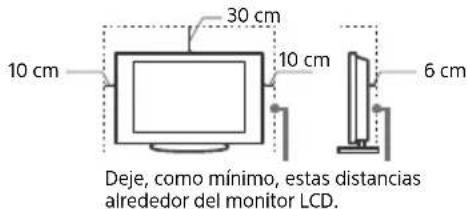

• Deje espacio alrededor del monitor LCD, tal y como se muestra a continuación.
• Se recomienda usar el Soporte de pared de Sony para que el aire circule correctamente.

Instalación en la pared: Deje, como mínimo, estas distancias alrededor del monitor LCD.

Instalación con soporte

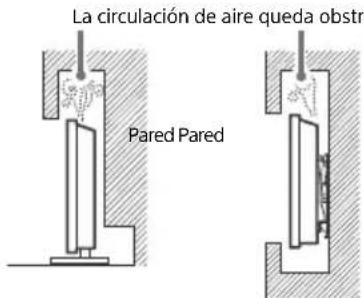

• Para garantizar una ventilación apropiada y evitar la acumulación de suciedad o polvo:
• No coloque el monitor LCD boca arriba, boca abajo, hacia atrás ni de lado.
• No instale el monitor LCD en un estante, sobre una alfombra, sobre una cama o dentro de un armario.
• No cubra el monitor LCD con tejidos como cortinas, ni con objetos como periódicos, etc. No instale el monitor LCD como se muestra a continuación.

Cable de alimentación

Utilice el cable y el enchufe tal y como se indica a continuación para evitar el riesgo de incendios, descargas eléctricas u otros daños y/o lesiones:

• Utilice únicamente cables de alimentación suministrados por Sony. No utilice cables de otros proveedores.
• Inserte el enchufe totalmente en la toma de corriente.
• Este monitor LCD solo funciona con alimentación de 220 V - 240 V CA.
• Cuando conecte los cables, no olvide desenchufar el cable de alimentación por razones de seguridad y evite tropezar o enredarse con los cables. Desenchufe el cable de alimentación antes de manipular o desplazar el monitor LCD.
• Mantenga el cable de alimentación alejado de fuentes de calor.
• Desconecte el enchufe y límpielo regularmente. Si se acumula polvo o humedad en el enchufe, puede deteriorarse el aislamiento y producirse un incendio.

Nota

• No utilice el cable de alimentación suministrado con otros equipos.
• No apriete, doble ni retuerza excesivamente el cable de alimentación. Los conductores internos podrían quedar al descubierto o romperse.
• No modifique el cable de alimentación.
• No coloque ningún objeto pesado encima del cable de alimentación.
• No tire del cable para desconectarlo.
• No conecte demasiados aparatos a la misma toma de corriente.
• No utilice una toma de corriente de mala calidad.

NOTA SOBRE EL ADAPTADOR DE CORRIENTE (solo modelos con adaptador de corriente suministrado)

Aviso

Para reducir el riesgo de incendios o electrocución, no exponga el aparato a la lluvia ni a la humedad.

Para evitar el riesgo de incendio o electrocución, no coloque sobre el aparato objetos que contengan líquidos como, por ejemplo, un jarrón. No instale el equipo en un espacio cerrado, como una estantería o una unidad similar.

• Asegúrese de que la toma de corriente está situada cerca del equipo y sea de fácil acceso.
• Utilice siempre el adaptador de corriente y el cable de alimentación suministrados.
• No utilice otros adaptadores de corriente. De lo contrario, podrá ocasionar un fallo de funcionamiento.
• Conecte el adaptador de corriente a una toma de corriente de fácil acceso. No enrolle el cable de alimentación alrededor del adaptador de corriente. El núcleo del cable podría desgarrarse y podrá producirse un error en el receptor multimedia.

• No toque el adaptador de corriente con las manos mojadas.
• Si detecta una anomalía en el adaptador de corriente, desconéctelo inmediatamente de la toma de corriente.
• El equipo no se desconecta de la red cuando sigue conectado a la toma de corriente, aunque lo haya apagado.
• El adaptador de corriente alcanza una temperatura elevada cuando se usa durante un periodo prolongado, por lo que tal vez lo note caliente al tacto.

Uso prohibido

No instale/utilice el monitor LCD en lugares, entornos o situaciones como las descritas a continuación, ya que el monitor LCD podría funcionar mal y provocar un incendio, una descarga eléctrica u otros daños y/o lesiones.

Lugares:

• Espacios exteriores (con luz solar directa), en la costa, en una embarcación, debajo de un vehículo, en centros sanitarios, ubicaciones inestables, cerca del agua, la lluvia, humedad o humo.

Entornos:

• Lugares cálidos, húmedos o con excesivo polvo; lugares en los que puedan entrar insectos; lugares expuestos a vibraciones mecánicas, o lugares próximos a objetos inflamables (velas, etc.). No exponga el monitor LCD a goteos ni salpicaduras ni coloque sobre el aparato ningún objeto lleno de líquido como los floreros.

Situaciones:

• Uso con las manos mojadas, si se ha extraído la carcasa o con accesorios no recomendados por el fabricante. Desconecte el monitor LCD del cable de alimentación y de la antena durante las tormentas eléctricas.
• Instalar el monitor LCD de forma que sobresalga hacia un espacio abierto. Podría provocar lesiones o daños a las personas u objetos que pudieran impactar con el monitor LCD.
• Colocar el monitor LCD en un espacio húmedo o polvoriento o en una habitación expuesta a humos o vapores grasientos (cerca de cocinas o humidificadores). Podría producirse un incendio, una descarga eléctrica o una deformación del aparato.
• Instalar el monitor LCD en lugares sometidos a temperaturas extremas como bajo la luz solar directa, cerca de un radiador o de una rejilla de ventilación. El monitor LCD podrá calentarse en tales condiciones, lo que podrá causar una deformación de la carcasa o un fallo de funcionamiento del monitor LCD.

Si el monitor LCD se coloca en los vestuarios de los baños públicos o de un balneario, es posible que sufra daños a causa del azufre suspendido en el aire, etc. - Para una mejor calidad de imagen, no exponga la pantalla directamente a fuentes de iluminación o a la luz del sol. - Evite trasladar el monitor LCD de una zona fría a una cálida. Los cambios repentinos de temperatura podrían ocasionar condensación de humedad. Esto podría ocasionar que el monitor LCD muestre imágenes de poca calidad o con un color deficiente. Si esto ocurre, deje que la humedad se evapore por completo antes de encender el monitor LCD.

Piezas rotas:

• No arroje ningún objeto contra el monitor LCD. El cristal de la pantalla podría romperse bajo el impacto y causar lesiones graves.
• Si la superficie del monitor LCD se agrieta o se rompe, no la toque sin antes desconectar el cable de alimentación. De lo contrario podría producirse una descarga eléctrica.

Cuando no se utilice

• Si no va a utilizar el monitor LCD durante varios días, desconecte el cable por razones medioambientales y de seguridad.
• El monitor LCD no se desconecta de la toma de corriente cuando se apaga. Desenchúfelo para que quede totalmente desconectado.
• Algunos monitores LCD pueden disponer de sistemas que precisan dejarlos en espera para funcionar correctamente.

Niños

• No deje que los niños suban al monitor LCD.
• Mantenga los accesorios pequeños fuera del alcance de los niños para que no los traguen.

Si ocurren los siguientes problemas...

Apague el monitor LCD y desenchúfelo inmediatamente si ocurre alguna de las siguientes situaciones.

Pida a su distribuidor o al centro de servicio técnico de Sony que le revise el televisor.

Cuando:

• El cable de alimentación está dañado.
• La toma de corriente es de mala calidad.
• El monitor LCD está dañado porque se ha caído, ha sido golpeado o le ha sido arrojado algún objeto.
• Alguna sustancia líquida o sólida cae dentro del monitor LCD.

Acerca de la temperatura del monitor LCD

Si el monitor LCD se utiliza durante un tiempo prolongado, los alrededores del panel se calientan. Si toca esta zona con la mano, podrá notar el calor.

Precauciones

Ver el monitor LCD

• Vea el monitor LCD en una habitación con suficiente iluminación, ya que, si lo hace con poca luz o durante mucho tiempo, somete la vista a un sobreesfuerzo.
• Cuando utilice auriculares, ajuste el volumen de forma que se eviten niveles excesivos, ya que podría sufrir daños en los oídos.

Pantalla LCD

• Aunque la pantalla LCD ha sido fabricada con tecnología de alta precisión y posee píxeles con una eficacia del 99,99% o superior, pueden existir píxeles que no se enciendan o que permanezcan encendidos. Esto no es un fallo de funcionamiento.
• No presione ni raye el filtro frontal, ni coloque objetos encima del monitor LCD, ya que la imagen podría resultar irregular o la pantalla de cristal líquido podría dañarse.
• Si se utiliza el monitor LCD en un lugar frío, es posible que la imagen se oscurezca o que aparezca una mancha en la pantalla. Esto no significa que el monitor LCD se haya estropeado. Este fenómeno irá desapareciendo a medida que aumente la temperatura.
• Si se visualizan imágenes fijas continuamente, es posible que se produzca un efecto de imagen fantasma que pueda desaparecer transcurridos unos segundos.
• Cuando se utiliza el monitor LCD, la pantalla y la carcasa se calientan. No se trata de un fallo de funcionamiento.
• La pantalla LCD contiene una pequeña cantidad de cristal líquido. Siga la normativa local para deshacerse de él.

Tratamiento y limpieza de la superficie de la pantalla y la carcasa del televisor

Desenchufe el cable de alimentación conectado al monitor LCD antes de limpiarlo.

Para evitar la degradación del material o del acabado de la pantalla, tenga en cuenta las siguientes precauciones.

• Para eliminar el polvo de la superficie de la pantalla y la carcasa, pase cuidadosamente un paño suave. Si no consigue eliminar completamente el polvo, humedezca ligeramente el paño con una solución de detergente neutro.
• Nunca pulverice agua o detergente directamente en el televisor. El líquido podría gotear hasta la parte inferior de la pantalla o en zonas externas y penetrar en el monitor LCD, con el consiguiente riesgo de daños en el aparato.
• No utilice nunca estropajos abrasivos, productos de limpieza ácidos o alcalinos, detergente concentrado ni disolventes volátiles, como alcohol, bencina, diluyente o insecticida. Si utiliza este tipo de materiales o expone la unidad a un contacto prolongado con materiales de goma o vinilo, podría dañar el material de la superficie de la pantalla y de la carcasa.
• No toque el monitor LCD con las manos si estuvieran impregnadas con productos químicos como cremas de manos o de filtro solar.
• Se recomienda pasar la aspiradora periódicamente por los orificios de ventilación para que el televisor se ventile adecuadamente.
• Si necesita ajustar el ángulo del monitor LCD, desplácelo lentamente para evitar que se desencaje del soporte.

Equipos opcionales

• Sitúe los equipos opcionales o cualquier equipo que emita radiaciones electromagnéticas lejos del monitor LCD. De lo contrario, la imagen podría aparecer distorsionada y/o podrían emitirse ruidos.
• Este equipo ha sido probado y cumple los límites establecidos por la directiva EMC utilizando un cable de conexión de señal de una longitud inferior a 3 metros.

Función inalámbrica de la unidad

• No utilice esta unidad cerca de aparatos médicos (marcapasos, etc.), ya que podría provocar un funcionamiento incorrecto del aparato médico.
• Aunque la unidad transmite o recibe señales aleatorias, preste atención a las posibles intercepciones no autorizadas. No nos responsabilizamos de ningún problema relacionado con este aspecto.
• Este equipo se debe instalar y utilizar manteniendo la antena de este dispositivo alejada al menos 20 cm del cuerpo de personas.

Precauciones acerca del manejo del mando a distancia

• Coloque las pilas con la polaridad correcta.
• No utilice pilas de distintos tipos ni mezcle pilas nuevas con viejas.
• Sea respetuoso con el medio ambiente y deseche las pilas en los contenedores dispuestos para este fin. En ciertas regiones, la eliminación de las pilas está regulada. Consúltelo con las autoridades locales.
• Use el mando a distancia con cuidado. No lo deje caer ni lo pise, ni tampoco derrame sobre él ningún tipo de líquido.
• No deje el mando a distancia cerca de una fuente de calor, en un lugar expuesto a la luz solar directa ni en una habitación húmeda.

Cómo deshacerse del monitor LCD

Tratamiento de los equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y otros países con sistemas de tratamiento selectivo de residuos)

Este símbolo en el equipo o en su embalaje indica que el presente producto no puede tratarse como un residuo doméstico normal.

Debe entregarse en el correspondiente punto de recogida de equipos eléctricos y electrónicos. Al asegurarse de que este producto se desecha correctamente, ayuda a prevenir las posibles consecuencias negativas para la salud y el medio ambiente que podrían derivarse de la incorrecta manipulación en el momento de deshacerse de este producto. El reciclaje de los materiales contribuye a preservar los recursos naturales. Si desea obtener información detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto.

Tratamiento de las baterías al final de su vida útil (aplicable en la Unión Europea y otros países con sistemas de tratamiento selectivo de residuos)

Este símbolo en la batería o el embalaje indica que la batería suministrada con este producto

Componentes y controles

Controles e indicadores

FW-85/75/65/55BZ35F

FW-49/43BZ35F

1 (Alimentación) + / -

Cuando el TV está apagado,

Cuando el TV está encendido,

Para apagar, mantenga pulsado 日

Pulse ① varias veces para cambiar la dirección y, a continuación, pulse el botón + o - para:

• Ajusta el volumen.
• Permite seleccionar el canal.
• Seleccionar la fuente de entrada del TV.

2 Sensor del mando a distancia*/ Sensor de luz*/LED de iluminación

El LED de iluminación se enciende o parpadea según el estado del televisor.

Para obtener más información, consulte la Guía de ayuda.

• No coloque nada cerca del sensor.

Instalación del monitor LCD en una pared

Utilización del soporte de pared opcional

El manual de instrucciones de este monitor LCD solo proporciona los pasos para preparar el monitor LCD para su instalación en la pared antes de su montaje en la pared.

Para los pacientes:

Por motivos de protección del producto y de seguridad, Sony recomienda encarecidamente la instalación del monitor LCD en manos de distribuidores Sony o proveedores autorizados. Nunca intente realizar la instalación sin ayuda.

Para distribuidores y contratistas de Sony:

Preste especial atención a la seguridad durante la instalación, el mantenimiento periódico y las revisiones de este producto.

Para instalar este producto, es necesario disponer de conocimientos suficientes, especialmente para determinar si la pared es lo bastante resistente para aguantar el peso del monitor LCD. Deje siempre la instalación de este producto en la pared en manos de distribuidores Sony o proveedores autorizados y preste especial atención a la seguridad durante la instalación. Sony no se hace responsable de daños o lesiones provocados por una manipulación o una instalación incorrectas.

Utilice el soporte de pared SU-WL500 (no suministrado) (solo para modelos FW-85/75BZ35F) o SU-WL450 (no suministrado) (excepto para los modelos FW-85/75BZ35F) para instalar el monitor LCD en la pared.

Al instalar el soporte de pared, consulte también el manual de instrucciones y la guía de instalación suministrados con el soporte de pared.

Nota

• Guarde los tornillos retirados en un lugar seguro y lejos del alcance de los niños.
• Coloque el monitor LCD con la pantalla hacia abajo sobre una superficie nivelada y estable cubierta por una tela gruesa y suave al retirar el soporte de sobremesa del monitor LCD, para evitar dañar la superficie de la pantalla LCD. (Sólo FW-49/43BZ35F)

Retire los tornillos de la parte trasera del monitor LCD.

Para desmontar el soporte de sobremesa del monitor LCD (Sólo los modelos FW-49/43BZ35F)

Solución de problemas

Para la solución de problemas generales en situaciones como, por ejemplo, pantalla negra, no hay sonido, imagen congelada, el televisor no responde o la conexión de red se ha perdido, realice los pasos siguientes.

1. Reinicie el televisor pulsando el botón de encendido en el mando a distancia hasta que aparezca un mensaje. El televisor se reiniciará. Si el televisor no recupera su estado, pruebe a desenchufarlo de la corriente durante un par de instantes y, a continuación, vuelva a enchufarlo. 2. Para consultar la Ayuda, pulse HELP en el mando a distancia. 3. Conecte el televisor a Internet y realice una actualización de software.

Cuando se visualiza el mensaje [Hay una nueva actualización de software del sistema de TV...].

Sony recomienda que seleccione [Actualizar ahora] para actualizar el software del televisor. Estas actualizaciones de software mejoran el rendimiento del televisor y añaden nuevas funciones.

Mientras el software se está actualizando, aparecerá una pantalla en la que se muestra [Updating...] (Actualizando...) y el LED de iluminación parpadeará en blanco.

No desconecte el cable de alimentación de CA durante la actualización del software. De lo contrario, es posible que la actualización no se instale correctamente y el software pueda funcionar mal. Las actualizaciones de software pueden durar hasta 15 minutos.

Al conectar el televisor, es posible que no se encienda aunque pulse el botón de encendido del mando a distancia o del televisor.

El sistema tarda un tiempo en inicializarse. Espere aproximadamente un minuto y vuelva a intentarlo.

Problemas y soluciones

Cuando el LED de iluminación parpadea en rojo.

• Cuente las veces que ha parpadeado (el intervalo de tiempo es de tres segundos).

Reinicie el televisor desconectándolo de la corriente durante dos minutos y vuelva a encenderlo.

Si el problema continúa, desconecte el cable de alimentación y póngase en contacto con su distribuidor o centro de servicios técnico de Sony e indique las veces que el LED de iluminación ha parpadeado.

El mando a distancia no funciona.

• Cambie las pilas.

La carcasa del televisor se calienta.

• Cuando se utiliza el televisor durante un largo periodo de tiempo, la carcasa del televisor se calienta. Si toca esta zona con la mano, podrá notar calor.

Especificaciones

Sistema

Sistema de panel

Panel LCD (pantalla de cristal líquido),

Retroiluminación LED

Sistema de color

PAL/SECAM/NTSC3.58 (Sólo video)/NTSC4.43

(Sólo video)

Salida de sonido

10W+10W

Tecnología inalámbrica

Protocolo IEEE802.11b/g/n

Bluetooth versión 4.1

Bandas de frecuencia

LAN inalámbrica (IEEE 802.11b/g/n)
Intervalo de fecuencias	Potencia de salute
2 400-2 473 MHz < 20,0 dBm

Bluetooth
Intervalo de feccuencias	Potencia de salute
2 400-2 483,5 MHz < 10,0 dBm

Versión del software

PKG. EUA

Para conocer la versión del software, pulse HELP en el mando a distancia.

Ninguna actualización del software/firmware de este equipo/accesorios/componentes afectará nunca a su conformidad con la Directiva 2014/53/UE en el futuro.

Conectores de entrada/salida

COMPONENT IN

YP_BPR (video por componentes): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Entrada de audio (conectores fonográficos)

AVIN

Entrada de video (clavija fonográfica normal con entrada Y)

HDMI IN 1/2/3/4 (compatibles con resolución

4K, Compatible con HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz) *1*2, 4096 × 2160p

(24 Hz)*1 3840 × 2160p (50, 60 Hz)*2 3840 ×

*2 Sólo entradas HDMI IN 2/3. Para admitir los 18 Gbps, cambie [Formato de señal HDMI] a [Formato mejorado].

*3 Consulte la Guía de ayuda para obtener más detalles.

Audio:

PCM lineal de 5,1 canales: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24 bits, Dolby Digital, Dolby Digital Plus y DTS

ARC (Canal de Retorno de Audio) (Sólo

HDMI IN 3)

(PCM lineal de dos canales: 48 kHz 16 bits, Dolby Digital, Dolby Digital Plus, DTS)

Entrada de audio analógico (miniconector estéreo)

AUDIO OUT (minitoma estéreo)

Auricular, Salida de audio, Altavoz de graves

2-3 SS

Los puertos USB 1 y 2 son compatibles con USB de alta velocidad (USB 2.0).

El puerto USB 3 es compatible con Super Speed USB (USB 3.1 Gen 1).

Conector 10BASE-T/100BASE-TX (La velocidad de conexión puede variar según el entorno operativo de la red. No se garantizan la frecuencia y la calidad de conexión de 10BASE-T/100BASE-TX para este televisor.)

(adaptador de corriente suministrado)

Entrada del adaptador de corriente

REMOTO

Miniconector estéreo RS-232C

Estos conectores son para recibir señal de control externa.

Otros

Accesorios opcionales

Temperatura de funcionamiento

De 0° C a 40° C

Humedad de funcionamiento

Alimentación electrónica de producto y otros

Requisitos de alimentación

excepto modelos con adaptador de corriente suministrado

220V-240VCA,50Hz

solo modelos con adaptador de corriente

suministrado

CD 19,5 V con adaptador de corriente

Clasificación: Entrada 220 V - 240 V AC, 50 Hz

Categoría de eficiencia energética

FW-85BZ35F: A

FW-75BZ35F:A+

FW-65BZ35F:A+

FW-55BZ35F: A

FW-49BZ35F: A

FW-43BZ35F:B

Tamaño de la pantalla (medida diagonalmente) (Aprox.)

FW-85BZ35F: 214,8 cm / 85 pulgadas

FW-75BZ35F: 189,3 cm / 75 pulgadas

FW-65BZ35F: 163,9 cm / 65 pulgadas

FW-55BZ35F: 138,8 cm / 55 pulgadas

FW-49BZ35F: 123,2 cm / 49 pulgadas

En el modo [Estándar]

FW-85BZ35F: 233 W

FW-75BZ35F: 149 W

FW-65BZ35F: 120 W

FW-55BZ35F: 103 W

FW-49BZ35F: 88 W

FW-43BZ35F: 76 W

En el modo [Viva]

FW-85BZ35F: 378 W

FW-75BZ35F: 250 W

FW-65BZ35F: 196 W

FW-55BZ35F: 170 W

FW-49BZ35F: 145 W

FW-43BZ35F: 120 W

Promedio de consumo de energía anual*1

FW-85BZ35F: 323 kWh

FW-75BZ35F: 207 kWh

FW-65BZ35F: 166 kWh

FW-55BZ35F: 143 kWh

FW-49BZ35F: 122 kWh

FW-43BZ35F: 105 kWh

Consumo de energía en modo de espera*2*3

0,50 W (25 W en el modo de actualización del software/EPG)

Resolución de la pantalla

3840 puntos (horizontal) × 2160 líneas (vertical)

Potencia de salida

USB 1/2

5V=500mA MAX.

USB3

5V-900mA MAX.

Dimensiones (Aprox.) (ancho × alto × fondo)

con soporte de sobremesa

FW-85BZ35F: 191,1 × 117,6 × 42,9 cm

FW-75BZ35F: 167,3 × 103,1 × 37,1 cm

FW-65BZ35F: 145,0 × 90,0 × 31,5 cm

FW-55BZ35F: 123,1 × 77,6 × 31,5 cm

sin soporte de sobremesa

FW-85BZ35F: 191,1 × 109,8 × 7,3 cm

FW-75BZ35F: 167,3 × 96,3 × 5,4 cm

FW-65BZ35F: 145,0×83,6×5,2 cm

FW-55BZ35F: 123,1×71,3×5,2 cm

con soporte de sobremesa

FW-85BZ35F: 46,2 kg

FW-75BZ35F: 40,1 kg

FW-65BZ35F: 26,5 kg

FW-55BZ35F: 20 kg

FW-49BZ35F: 13,7 kg

FW-43BZ35F: 11,3 kg

sin soporte de sobremesa

FW-85BZ35F: 44,1 kg

FW-75BZ35F: 38,9 kg

FW-65BZ35F: 25,6 kg

FW-55BZ35F: 19,1 kg

FW-49BZ35F: 13,2 kg

FW-43BZ35F: 10,8 kg

1 Consumo de energía al año, con el televisor funcionando 4 horas al día durante 365 días. El consumo de energía real depende de la frecuencia de uso del televisor. 2 El consumo de energía en modo de espera especificado se alcanza cuando el televisor termina los procesos internos necesarios. *3 El consumo de energía en modo de espera actual si el televisor está conectado a la red.

Nota

• La disponibilidad de los accesorios opcionales depende del país, la región, el modelo de televisor y las existencias.
• El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Información sobre las MARCAS COMERCIALES

• Los términos HDMI y HDMI High-Definition Multimedia Interface, y el logotipo HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y en otros países.
• Fabricado con la licencia de Dolby Laboratories. Dolby, Dolby Audio y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.
• "BRAVIA", BY BRAVIA Sync son marcas comerciales o marcas registradas de Sony Corporation.
• Vewd® Core. Copyright 1995-2017 Vewd Software AS. All rights reserved.
• Google, Android TV, Google Play, Chromecast built-in, YouTube y otras marcas y logotipos relacionados son marcas comerciales de Google LLC.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® y Miracast® son marcas registradas de Wi-Fi Alliance.
• Wi-Fi Protected Setup™ es una marca comercial de Wi-Fi Alliance.
• El logotipo Wi-Fi CERTIFIED™ es una marca de certificación de Wi-Fi Alliance.
• Para obtener información sobre las patentes DTS, consulte http://patents.dts.com. Fabricado con licencia de DTS, Inc. DTS, su símbolo y DTS y el símbolo son marcas comerciales registradas y DTS Digital Surround es una marca comercial de DTS, Inc. © DTS, Inc. Todos los derechos reservados.
• Los logotipos y el nombre de la marca Bluetooth® son marcas registradas propiedad de Bluetooth SIG, Inc. y el uso de dichas marcas por parte de Sony Corporation es siempre con la licencia correspondiente. El resto de marcas comerciales y nombres comerciales son propiedad de sus respectivos propietarios.
• TUXERA es una marca comercial registrada de Tuxera Inc. en los EE. UU. y otros países.
• El logotipo del tridente de USB SuperSpeed de USB-IF es una marca comercial registrada de USB Implementers Forum, Inc.
• Todas las demás marcas comerciales son propiedad de sus respectivos propietarios.

Contenido

Resolución de problemas. 12

Problemas y soluciones. 12

Características técnicas 13

Entrada de audio (tomas RCA)

AV IN

Entrada de video (toma de pines RCA normal con entrada Y)

HDMI IN 1/2/3/4 (soporta resolución 4K, HDCP

2.3 compatible)

Video:

4096 × 2160p (50, 60 Hz) ^1,2 , 4096 × 2160p

(24Hz) ¹ 3840× 2160p(50,60Hz)^*2,3840×

Entrada de audio analógica (mini-toma estéreo)

SALIDA DE AUDIO → / (Mini-toma estéreo)

Auriculares, salida de audio, subwoofer

1,2-3 SS

Los puertos USB 1 y 2 admiten USB de alta velocidad (USB 2.0)

El puerto USB 3 admite USB de super velocidad (USB 3.1 Gen 1)

LAN

(adaptador de corriente incluido)

Entrada del adaptador de corriente

REMOTO

RS-232C, mini-toma

Esta toma sirve para recibir señales externas de control.

Otros

Consumo medio anual de energía*1

FW-85BZ35F: 323 kWh

FW-75BZ35F: 207 kWh

FW-65BZ35F: 166 kWh

FW-55BZ35F: 143 kWh

FW-49BZ35F: 122 kWh

FW-43BZ35F: 105 kWh

Consumo de energía en modo de espera (standby)*2*3

Compatible HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz) *1, 4096 × 2160p

(24 Hz) *1, 3840 × 2160p (50, 60 Hz) *2, 3840 ×
