NAVODILA ZA UPORABO SDMHX93 SONY

• Uporabite dobavljen napajalni kabel. Če uporabite drugi kabel, se prepričajte, da ustreza lokalnemu omrežju. Za uporabnike v ZDA Če ne uporabite ustreznega kabla, ta monitor ne bo ustrezal obveznim standardom FCC. Če uporabnike v Veliki Britaniji Če uporabljate monitor v Veliki Britaniji, se prepričajte, da uporabljate ustrezni napajalni kabel za Veliko Britanijo. Namestitev Ne nameščajte in ne puščajte monitorja:

• na mestih, ki so izpostavljena izjemnim temperaturam, npr. blizu radiatorja, ogrevanja ali neposredno na soncu. Izpostavljanje monitorja izjemnim temperaturam, kot npr. v avtomobilih parkiranih neposredno na soncu ali blizu ogrevanja, lahko povzročijo deformacije ohišja ali nepravilno delovanje.

• na mestih izpostavljenih mehanskim vibracijam ali sunkom.

• v bližini opreme, ki proizvaja močna magnetna polja, kot so TV ali razni drugi gospodinjski aparati.

• na krajih, kjer so pretirane količine prahu, umazanije ali peska, npr. blizu odprtega okna ali izhoda na prosto. Če monitor začasno postavite na prosto, zagotovite ustrezno zaščito proti prahu in umazaniji v zraku. V nasprotnem primeru lahko pride do napak pri delovanju. Rokovanje z LCD zaslonom

• Ne izpostavljajte LCD zaslona soncu, ker se zaslon lahko poškoduje. Pazite kadar postavljate zaslon v bližino okna.

• Ne pritiskajte in ne praskajte LCD zaslona. Ne postavljajte težkih predmetov na LCD zaslon. To lahko povzroči, da zaslon izgubi enotnost ali pa napake pri delovanju LCD plošče.

• Če monitor uporabljate v hladnem prostoru, se na zaslonu lahko pojavijo ostanki slike. To ni napaka v delovanju. Zaslon se vrne v normalno stanje, ko se temperatura dvigne do običajne delovne višine.

• Če je na zaslonu za dlje časa prikazana ista slika, se lahko za nekaj časa pojavijo ostanki slike. Ostanki slike počasi izginejo.

• LCD plošča se med delovanjem segreje. To ni napaka v delovanju. O vgrajenih stereo zvočnikih Prepričajte se, da so oprema za snemanje, trakovi in gibki diski v primerni razdalji od odprtin zvočnikov, ki ustvarjajo magnetno polje. To magnetno polje lahko vpliva na podatke shranjene na magnetnih trakovih in diskih. Opomba glede LCD (prikazovalnik s tekočimi kristali) Prosimo upoštevajte, da je LCD zaslon izdelan z zelo natančno tehnologijo. Lahko se dogodi, da se na LCD zaslonu trajno pojavijo temne ali svetle točke (rdeče, modre ali zelene), nepravilni barvni ali pa svetli pasovi. To ni napaka v delovanju. (Efektivne točke: več kot 99,99%) Vzdrževanje

• Pred pričetkom čiščenja monitorja, iztaknite napajalni kabel iz vtičnice.

• LCD zaslon očistite z mehko krpo. Če uporabljate tekočino za čiščenje stekla, ne uporabljajte čistil, ki vsebujejo protistatične raztopine ali podobne dodatke, ker ti lahko opraskajo premaz LCD zaslona.

• Čistite ohišje, ploščo in upravljalni del z mehko krpo, rahlo navlaženo z blago raztopino detergenta. Ne uporabljajte hrapavih blazinic, zrnatih praškov ali raztopin, kot sta alkohol in bencin.

• Ne drgnite, ne dotikajte se in ne trkajte po površini zaslona z ostrimi ali hrapavimi predmeti, kot so kemični svinčniki ali izvijači. Tak stik lahko povzroči praske na slikovni cevi.

• Upoštevajte, da se kakovost materiala ali premaza LCD zaslona lahko poslabša, če je monitor izpostavljen hlapljivim raztopinam kot so insekticidi ali pa daljšemu stiku z gumo ali polivinilnimi materiali. Transport

• Izklopite vse kable iz monitorja in čvrsto primite obe strani LCD zaslona ter pazite, da ga med transportom ne opraskate. Če vam monitor pade iz rok, se lahko poškodujete vi ali monitor.

• Kadar transportirate monitor zaradi popravila ali dostave, uporabite originalno embalažo. Odlaganje monitorja v odpadke

• Monitorja ne smete odložiti med druge gospodinjske odpadke.

• Fluorescenčna cev v monitorju vsebuje namreč živo srebro. Odstranitev monitorja mora biti opravljena skladno s predpisi vašega lokalnega sanitarnega organa. Oprema naj bo nameščena blizu lahko dostopne vtičnice. Primeri raznih vrst vtikačev za 100 do 120 V~ za 200 do 240 V~ samo za 240 V ~5

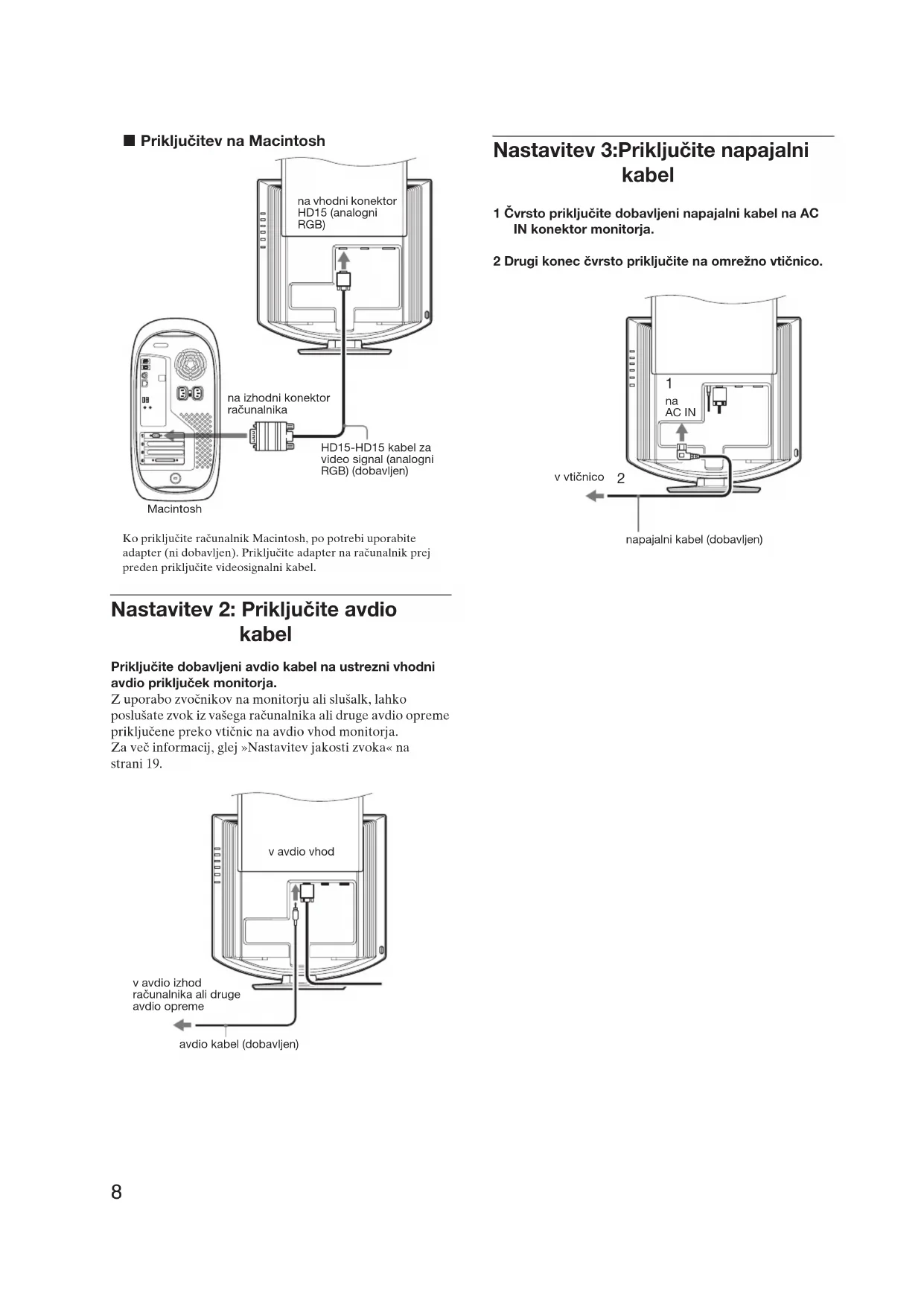

• Pred priključitvijo izklopite monitor in računalnik.• Za priključek računalnika na izhodni konektor HD15 monitorja (analogni RGB), glejte »Priključite računalnik opremljen z izhodnim konektorjem HD15 (analogni RGB).«OpozoriloNe dotikajte se nožic kabla konektorja za video signal, ker boste lahko zvili nožice.na DVI vhodni konektor računalnika (digitalni RGB) na DVI-D vhodni konektor (digitalni RGB) DVI-D kabel za video signal (digitalni RGB) (dobavljen)na vhodni konektor HD15 (analogni RGB) na vhodni konektor HD15 računalnika (analogni RGB) HD15-HD15 kabel za video signal (analogni RGB) (dobavljen)IBM PC/AT ali kompatibilen računalnik(nadaljevanje)8 x Priključitev na Macintosh Ko priključite računalnik Macintosh, po potrebi uporabite adapter (ni dobavljen). Priključite adapter na računalnik prej preden priključite videosignalni kabel. Nastavitev 2: Priključite avdio kabel Priključite dobavljeni avdio kabel na ustrezni vhodni avdio priključek monitorja. Z uporabo zvočnikov na monitorju ali slušalk, lahko poslušate zvok iz vašega računalnika ali druge avdio opreme priključene preko vtičnic na avdio vhod monitorja. Za več informacij, glej »Nastavitev jakosti zvoka« na strani 19. Nastavitev 3:Priključite napajalni kabel 1 Čvrsto priključite dobavljeni napajalni kabel na AC IN konektor monitorja. 2 Drugi konec čvrsto priključite na omrežno vtičnico. Macintosh HD15-HD15 kabel za video signal (analogni RGB) (dobavljen) na izhodni konektor računalnika na vhodni konektor HD15 (analogni RGB) v avdio vhod v avdio izhod računalnika ali druge avdio opreme avdio kabel (dobavljen)

napajalni kabel (dobavljen) v vtičnico

Nastavitev 4:Združite kable 1 Dvignite pokrov hrbtišča. 2 Z nosilcem za kabel pričvrstite na omarico video signalni kabel, avdio kable in napajalni kabel. 3 Spustite pokrov hrbtišča. Nastavitev 5:Vklopite monitor in računalnik 1Pritisnite 1 stikalo napajanja na čelni strani monitorja. 1 indikator (napajanja) zasveti v zeleni barvi. 2 Vklopite računalnik. 3 Pritisnite gumb INPUT in izberite želeni vhodni signal. Na zaslonu se prikaže izbrana slika vhoda. Za dodatne informacije glej »Izbira vhodnega signala (gumb INPUT)« na strani 11. Namestitev vašega monitorja je končana. Po potrebi za nastavitev slike uporabite krmilne funkcije (stran 12). hrbtna stran

INPUT MENU zelene luči INPUT (nadaljevanje)10 Če se na zaslonu ne pojavi slika

• Preverite, če sta napajalni kabel in video signalni kabel pravilno priključena.

• Če se na zaslonu pojavi »NO INPUT SIGNAL«: – Računalnik je v stanju varčevanje energije. Poskusite pritisniti tipko na tipkovnici ali premakniti miško. – S pritiskom na gumb INPUT preverite, če je nastavitev izbire vhoda pravilna (stran 11).

• Če se na zaslonu pojavi »CABLE DISCONNECTED«: – Preverite ali je video signalni kabel priključen pravilno. – S pritiskom na gumb INPUT preverite, če je nastavitev izbire vhoda pravilna (stran 11).

• Če se na zaslonu pojavi »OUT OF RANGE«, priključite stari monitor. Nato nastavite računalniško grafično kartico v naslednjih območjih. Za natančnejše informacije o sporočilih na zaslonu glej »Simptomi težav in njihovo odpravljanje« na strani 22. Ni potrebe po dodatnih gonilnikih Monitor je skladen z »DDC« Plug & Play standardom in samodejno zazna vse informacije o monitorju. Na računalnik ni potrebno namestiti dodatnega gonilnika. Ko boste prvič vključili vaš računalnik, potem ko ste priklopili monitor, se na zaslonu lahko prikaže čarovnik za nastavitev. V tem primeru sledite navodilom na zaslonu. Samodejno se izbere monitor Plug & Play, tako da je možna takojšnja uporaba tega monitorja. Vertikalna frekvenca je nastavljena na 60 Hz. Ker migetanje monitorja ni opazno, ga lahko uporabite takšnega kot je. Ni potrebno nastavljati vertikalne frekvence na kakšno posebno visoko vrednost. Nastavitev 6:Nastavite naklon in vrtljivo stojalo Ta monitor lahko nastavljamo med kotoma navedenima spodaj. Primite spodnji del LCD plošče in nato nastavite kote zaslona. Za udobno uporabo monitorja Nastavite kot gledanja vašega monitorja glede na višino vaše mize in stola tako, da se zaslon ne blešči. Opozorilo Ko nastavljate naklon in višino zaslona, delajte to počasi in previdno, tako da z monitorjem ne zadenete v mizo. Analogni RGB Digitalni RGB Horizontalna frekvenca 28–80 kHz 28–64 kHz Vertikalna frekvenca 48–75 Hz 60 Hz Razločljivost 1280 × 1024 ali manj 1280 × 1024 ali manj

Izbira vhodnega signala (gumb INPUT) Pritisnite gumb INPUT. Vhodni signal se spremeni vsakič, ko pritisnete ta gumb. Sporočilo na zaslonu (se pojavi za okoli 5 s v levem zgornjem kotu.) Konfiguracija vhodnega signala INPUT1: HD15 vhodni konektor HD15 (analogni RGB) za INPUT1 INPUT2 : HD15 vhodni konektor HD15 (analogni RGB) za INPUT2 INPUT3 : DVI-D DVI-D vhodni konektor (digitalni RGB) za INPUT3 INPUT12 Prilagajanje vašega monitorja Številne nastavitve lahko opravite s pomočjo menijev na zaslonu. Pomikanje po meniju 1 Prikažite glavni meni. Za prikaz glavnega menija na vašem zaslonu, pritisnite gumb MENU. 2 Izberite meni. Za prikaz željenega menija pritiskaljte gumba m/M. Za premik do prvega elementa menija pritisnite gumb OK. 3 Izberite meni s katerim želite nastavljati. Za izbiro elementa, ki ga želite nastavljati, pritisnite gumba m/M nato pa gumb OK. Če je eden izmed elementov menija.Ko izberete in pritisnete gumb OK, se prikaže prejšnji meni. 4 Nastavite element. Pritiskajte gumba m/M za urejanje menijev, nato pritisnite gumb OK. Ko pritisnete gumb OK, se shrani nastavitev, nato se prikaže prejšnji meni. 5Zaprite meni. Z enkratnim pritiskom na gumb MENU se vrnite v normalni prikaz. Če gumba ne pritisnete, se meni po cca. 45 s zapre sam. x Vrnite vse nastavitve v izhodiščno stanje. Nastavitve lahko vrnete z uporabo menija RESET. Za več informacij o vračanju nastavitev, glejte 0 (RESET) na stran 18. Pred prilagajanjem Povežite monitor in računalnik in ju vklopite. Počakajte najmanj 30 minut preden pričnete z nastavljanjem. EX I TP CTURE/AUDIOI1280 1024 60Hzx/MOVIE MENU

PICTURE/AUDIO meni Z uporabo menija PICTURE/AUDIO lahko nastavitve naslednje elemente.

• MODE RESET 0 x MODE meni Izberete lahko osvetlitev zaslona, ki vam ustreza. Nastavitve PICTURE/AUDIO lahko namestite za vsak način. Spremenjena nastavitev se avtomatsko vnese za vsak vhod (INPUT1/INPUT2/INPUT3). 1 Pritisnite gumb MENU. Na zaslonu se prikaže glavni meni. 2 Pritiskajte gumba m/M za izbiro (PICTURE/ AUDIO) ter pritisnite gumb OK. Na zaslonu se pojavi meni PICTURE/AUDIO. 3 Pritiskajte gumba m/M za izbiro »MOVIE« ter pritisnite gumb OK. Na zaslonu se pojavi meni MODE. 4 Za izbiro željenega načina pritiskajte gumba m/M nato pa gumb OK. Osnovna nastavitev je MOVIE.

• MOVIE:Jasna slika z močnim kontrastom.

• PC: Mehki odtenek slike.

• AUTO:Samodejno nastavi osvetljenost zaslona glede na osvetljenost okolja (funkcija samodejne nastavitve osvetljenosti). Za dodatne informacije glej »Funkcija za samodejno nastavitev osvetljenosti (detektor svetlobe)« (stran 20). OPOZORILO V načinu AUTO ne morete nastaviti osvetlitve ozadja. x PICTURE meni Z uporabo menija PICTURE lahko nastavitve naslednje elemente.

• SRS WOW: Globok bogat bas ton in čisti visok ton ustvarjata bogato doživetje prostorskega zvoka, še posebej pri glasnem predvajanju filmov in iger.

• OFF: Izklopi funkcijo SRS WOW. SRS WOW, ki so ga po najnovejši tehnologiji razvili v SRS Labs, Inc., bistveno izboljšuje kakovost zvoka različnih avdio virov. x MODE RESET meni (povrne vse nastavitve v izhodiščno stanje) 0 Nastavitve lahko vrnete v privzete vrednosti. 1 Pritisnite gumb MENU. Na zaslonu se prikaže glavni meni. 2 Pritiskajte gumba m/M za izbiro (PICTURE/ AUDIO) ter pritisnite gumb OK. Na zaslonu se pojavi meni PICTURE/AUDIO. 3 Pritiskajte gumba m/M za izbiro »0 RESET« ter pritisnite gumb OK. Na zaslonu se prikaže meni »RESET«. 4 Za izbiro željenega načina pritiskajte gumba m/M nato pa gumb OK.

• OK: Za povrnitev vseh nastavitev v PICTURE/ AUDIO meniju v izhodiščno stanje.

2 Naložite CD-ROM. 3 Zaženite CD-ROM, izberite območje in model in prikažite preizkusni vzorec. Za Windows Kliknite [Utility] t [Windows]/[Win Utility.exe]. Za Macintosh Kliknite [Utility] t [Mac]/[Mac Utility]. 4 Pritisnite gumb MENU. Na zaslonu se prikaže glavni meni. 5 Pritiskajte gumba m/M za izbiro (SCREEN) ter pritisnite gumb OK. Na zaslonu se prikaže meni SCREEN. 6 Pritiskajte gumba m/M za izbiro »PHASE« ter pritisnite gumb OK. Na zaslonu se prikaže nastavitveni meni »PHASE«. 7 Pritiskajte gumba m/M tolikokrat, da so vodoravni pasovi minimalni. Nastavljajte toliko časa, da so vodoravni pasovi minimalni. 8 Pritisnite gumb OK Na zaslonu se prikaže glavni meni. Če se preko vsega zaslona pojavijo navpični pasovi, nastavite višino tona z naslednjimi postopki: 9 Pritiskajte gumba m/M za izbiro »PITCH« ter pritisnite gumb OK. Na zaslonu se prikaže nastavitveni meni »PITCH«. 10 Pritiskajte gumba m/M tolikokrat, da izginejo navpični pasovi. Nastavljajte toliko časa, da navpični pasovi izginejo. 11 Kliknite [END] na zaslonu za izklop preizkusnega vzorca. Opozorilo Ko sprejemate digitalni RGB signal iz vhodnega konektorja DVI-D za INPUT3, nastavitev ni potrebna. EX I T 1280 1024 60Hzx

• ON: Če izbrana vhodna sponka nima vhodnega signala ali če izberete vhodno sponko z gumbom INPUT na monitorju in vhodna sponka nima signala, se na zaslonu pojavi sporočilo (stran 21) in monitor samodejno preveri vhodni signal na drugi vhodni sponki ter zamenja vhod. Ko se zamenja vhod, se levo zgoraj prikaže izbrana vhodna sponka. Če ni vhodnega signala, gre monitor samodejno v način varčevanja energije.

• : kitajsko 0 RESET meni (povrnitev v izhodiščno stanje) 1 Pritisnite gumb MENU. Na zaslonu se prikaže glavni meni. 2 Pritiskajte gumba m/M za izbiro 0 (RESET) ter pritisnite gumb OK. Na zaslonu se prikaže meni RESET. 3 Za izbiro željenega načina pritiskajte gumba m/M nato pa gumb OK.

• OK: Za vrnitev vseh nastavitvenih podatkov v privzete vrednosti. Upoštevajte, da se nastavitev » LANGUAGE« po tej metodi ne vrne v izhodiščno stanje.

• CANCEL: Preklic vrnitve izhodiščnih podatkov in povratek v glavni meni. MENU LOCK meni Zaklenite upravljanje gumbov, da boste tako preprečili naključne spremembe ali vrnitev v izhodiščno stanje. 1 Pritisnite gumb MENU. Na zaslonu se prikaže glavni meni. 2 Pritiskajte gumba m/M za izbiro (MENU LOCK) ter pritisnite gumb OK. Na zaslonu se prikaže meni MENU LOCK. 3 Pritiskajte gumba m/M in izberite »vklop« ali »izklop«.

• ON: Delujeta samo 1 stikalo (napajanja) in gumb INPUT. Če poizkusite kakšno drugo funkcijo, se na zaslonu prikaže ikona .

• OFF: Nastavite » MENU LOCK« v izklopljeno. Če je bil » MENU LOCK« postavljena v »ON«, je ob pritisku na gumb MENU, » MENU LOCK« izbran samodejno. EX I T 1280 1024 60Hzx

Tehnične značilnosti Nastavitev jakosti zvoka Z uporabo zvočnikov na monitorju ali slušalk, lahko poslušate zvok iz vašega računalnika ali druge avdio opreme priljučene preko vtičnic na avdio vhod monitorja. Nastavitev jakosti zvoka lahko opravite z ločenega menija »Jakost zvoka«, ki ga izberete iz glavnega menija. 1 Pritiskajte gumba m/M, če se meni ne prikaže na zaslonu. 2 Pritiskajte gumba m/M za nastavitev jakosti zvoka. Meni po 5 s samodejno izgine. Opombe• Ko je na zaslonu prikazan glavni meni, ne morete nastavljati jakosti zvoka.• Ko je vaš monitor v načinu varčevanja energije, iz zvočnikov in slušalk ne prihaja zvok. Funkcija varčevanja energije Ta monitor ustreza priporočilom o varčevanju energije določenim s strani VESA, ENERGY STAR in NUTEK. Če je monitor priključen na računalnik ali grafično kartico, ki je skladna z DPMS (Display Power Management Signaling), bo monitor samodejno zmanjšal porabo energije, kot je prikazano spodaj. SDM-HX73 SDM-HX93

• Ko vaš računalnik vstopi v način »aktivno izklopljen«, je vhodni signal prekinjen in na zaslonu se pojavi sporočilo »NO INPUT SIGNAL«. Po 5 s monitor vstopi v način varčevanja energije.** »Globoko spanje« je način varčevanja energije določen s strani Environmental Protection Agency. VOLUME

Način napajanja Poraba energije 1 indikator (napajanja) normalno delovanje 50 W (maks.) zelena aktiven izklopljen* (globoko spanje)** 1 W (maks.) rumenorjava 1 izklop 1 W (maks.) izklop Način napajanja Poraba energije 1 indikator (napajanja) normalno delovanje 60 W (maks.) zelena aktiven izklopljen* (globoko spanje)** 1 W (maks.) rumenorjava 1 izklop 1 W (maks.) izklop (nadaljevanje)20 Nastavitev MODE (PICTURE/ AUDIO) ( načina) Če večkrat pritisnete gumb na desni strani monitorja, lahko izberete način MODE iz GAME t MOVIE t PC t AUTO. Ko izberete »AUTO«, monitor samodejno nastavi osvetljenost zaslona glede na osvetljenost okolja (funkcija samodejne nastavitve osvetljenosti). Za dodatne informacije glej »Funkcija za samodejno nastavitev osvetljenosti (detektor svetlobe)«. Večkrat pritisnite gumb. Privzeta nastavitev funkcije MODE je »MOVIE«. Če pritisnete gumb enkrat, se prikaže »MOVIE« (izhodiščna nastavitev), ko pritisnete ponovno, se prikaže »PC«. Vsakič, ko pritisnete gumb , se način spremeni kot sledi. Vsak način se prikaže na zaslonu in MODE se spremeni. Meni po 5 s samodejno izgine. Funkcija za samodejno nastavitev osvetljenosti (detektor svetlobe) Monitor je opremljen tako, da samodejno nastavi osvetljenost zaslona glede na osvetljenost okolja. Osvetljenost zaslona se nastavi na najustreznejši nivo z nastavitvijo načina na AUTO z gumbom na desni strani monitorja ali preko v meniju PICTURE/AUDIO. Privzeta nastavitev osvetlitve zaslona je MOVIE. Ko nastavite način na AUTO z gumbom na desni strani zaslona, se prikaže tudi nastavitvena vrstica. Vrstico lahko nastavite z gumboma m/M. Osvetlitev zaslona se spreminja glede na nivo, ki ste ga nastavili. Funkcija samodejne nastavitve kakovosti slike (samo analogni RGB signal) Ko monitor sprejme vhodni signal, samodejno nastavi položaj in ostrino slike (fazo/razločljivost) in zagotovi, da se na zaslonu pojavi jasna slika. Tovarniška nastavitev Ko monitor sprejme vhodni signal, samodejno uskladi signal na enega od tovarniško nastavljenih načinov, shranjenega v pomnilniku monitorja in tako zagotovi visoko kakovostno sliko na sredini zaslona. Če vhodni signal ustreza tovarniško nastavljenemu, se slika z ustreznimi izhodiščnimi nastavitvami samodejno pojavi na zaslonu. Vhodni signali ne ustrezajo tistim iz tovarniške nastavitve Ko monitor sprejme vhodni signal, ki se ne ujema s tovarniško nastavljenimi načini, se aktivira funkcija samodejne nastavitve kakovosti slike tega monitorja in zagotovi, da se na zaslonu vedno pojavi jasna slika (v naslednjih frekvenčnih področjih monitorja): Horizontalna frekvenca: 28–80 kHz Vertikalna frekvenca: 48–75 Hz Ko monitor prvič sprejme vhodne signale, ki ne ustrezajo tovarniško nastavljenim načinom, lahko monitor potrebuje več časa za prikaz slike na zaslonu kot običajno. Podatki za nastavitev so samodejno shranjeni v pomnilnik, tako da bo monitor naslednjič deloval na enak način, kot če monitor sprejme signal, ki ustreza tovarniško nastavljenemu načinu. Ročne nastavitve faze, razločljivosti in položaja slike Za nekatere vhodne signale funkcija samodejne nastavitve kakovosti tega monitorja ne nastavi položaja slike, faze in razločljivosti. V tem primeru lahko ročno nastavite te prilagoditve (stran 16). Če ročno nastavite te prilagoditve, se shranijo v pomnilniku kot uporabniški načini in se samodejno prikličejo, ko monitor sprejme enake vhodne signale.

Odpravljanje napak Preden vzpostavite stik s tehnično pomočjo, si oglejte to poglavje. Sporočila na zaslonu V primeru težav z vhodnim signalom, se na zaslonu prikaže eno od naslednjih sporočil. Za rešitev problema glej »Simptomi težav in njihovo odpravljanje« na strani 22. Če se na zaslonu pojavi »OUT OF RANGE« to pomeni, da monitor ne podpira vhodnega signala. Preverite naslednje elemente. Za natančnejše informacije o sporočilih na zaslonu glej »Simptomi težav in njihovo odpravljanje« na strani 22. Če se prikaže »xxx.x kHz / xxx Hz” to pomeni, da monitor ne podpira horizontalne ali vertikalne frekvence. Slike prikazujejo horizontalne in vertikalne frekvence trenutnega vhodnega signala. Če se prikaže »RESOLUTION i 1280 × 1024« to pomeni, da monitor ne podpira vhodnega signala (1280 × 1024 ali manj). Če se na zaslonu pojavi »NO INPUT SIGNAL« to pomeni, da na trenutno izbranem konektorju vhodni signal ni prisoten. Če je INPUT SENSING ON/OFF (stran 17) nastavljen na ON, monitor poišče drugi vhodni signal in samodejno spremeni vhod. Če se na zaslonu pojavi »CABLE DISCONNECTED« to pomeni, da je bil video signalni kabel odstranjen iz trenutno izbranega konektorja. Če je INPUT SENSING ON/OFF (stran 17) nastavljen na ON, monitor poišče drugi vhodni signal in samodejno spremeni vhod. OUT OF RANGEXXX . XKHz / XXXHzINFORMATIO

I NPUT# : XXXXXOUT OF RANGE

INFORMATIO I NPUT# : XXXXXNO I NPUT S IGNALI NPUT# : XXXX XINFORMATIONCABLE D I SCONNECTEDINFORMATIONI NPUT# : XXXXX (nadaljevanje)22 Simptomi težav in njihovo odpravljanje Če se problem pojavi kot rezultat priključitve računalnika ali druge opreme, poglejte v navodila priključenega računalnika/ opreme. Uporabite samodiagnostično funkcijo (stran 24), če naslednja navodila ne pomagajo pri rešitvi problema. Simptom Preverite naslednje elemente Ni slike Če 1 indikator (napajanja) ne sveti ali če 1 se indikator (napajanja) ne prižge, ko je vklopljeno 1 stikalo (napajanja),

• Preverite ali je napajalni kabel priključen pravilno. Če se 1 indikator (napajanja) se prižge zeleno,

• Uporabite samodiagnostično funkcijo (stran 24). Če se na zaslonu pojavi »CABLE DISCONNECTED«

• Preverite, če je video kabel pravilno priključen in če so vsi konektorji trdno v svojih vtičnicah (stran 7).

• Preverite, če niso nožice na konektorjih ukrivljene ali zmečkane.

• Preverite, da je nastavitev izbire vhoda pravilna (stran 11).

• Priključen je video kabel, ki ni bil dobavljen v naši pošiljki. Če priključite video signalni kabel, ki ni bil dobavljen v naši pošiljki, se lahko na zaslonu pojavi »CABLE DISCONNECTED«. To ni napaka v delovanju. Če se na zaslonu pojavi napis »NO INPUT SIGNAL« ali 1 indikator (napajanja) sveti rumenorjavo,

• Preverite, če je video kabel pravilno priključen in če so vsi konektorji trdno v svojih vtičnicah (stran 7).

• Preverite, če niso nožice na konektorjih ukrivljene ali zmečkane.

• Če ste stari monitor nadomestili s tem monitorjem, priključite stari monitor in naredite naslednje: Izberite »SONY« s seznama »Proizvajalci« in izberite »SDM- HX73 ali SDM-HX93« s seznama »Modeli« v zaslonu za izbiro Windows naprav. Če se »SDM-HX73 ali SDM-HX93« ne pojavita v seznamu »Modeli«, poskusite »Plug & Play«. Če uporabljate sistem Macintosh, • Ko priključite računalnik Macintosh, po potrebi uporabite adapter (ni dobavljen). Priključite adapter na računalnik prej preden priključite videosignalni kabel.23

• Ločite in odstranite kakršenkoli potencialni vire električnih ali magnetnih polj, kot so monitorji, laserski tiskalniki, ventilatorji, fluorescentne luči ali TV.

• Odmaknite monitor od energetskih vodov ali v bližini monitorja namestite magnetni oklop.

• Poskusite vtakniti monitor v drugo omrežno vtičnico, po možnosti v drugem tokokrogu.

• Spremenite smer monitorja. xProblem povzroča priključeni računalnik ali druga oprema in ne monitor.

• Poglejte v priročnik vaše grafične kartice kako je potrebno nastaviti monitor.

• Potrdite, da vaš monitor podpira grafični način (VESA, Macintosh 19'' Color, itd.) in frekvenco vhodnega signala. Tudi če je frekvenca v pravilnem področju, imajo nekatere grafične kartice preozek sinhronizacijski impulz, da bi pravilno sinhroniziral monitor.

• Preverite ali so vsi konektorji trdno v svojih vtičnicah. Slika ni na sredini ali ni prave velikosti (samo za analogne RGB signale).

• Če je način nastavljen na AUTO, lahko osvetlitev zaslona pri slabi svetlobi okolja postane temnejša (stran 13, 20). Pojavijo se valoviti ali elipsasti vzorci.

• Če je »MENU LOCK« vključen na »ON«, jo izključite na »OFF« (stran 18). Na zaslonu prikazana razločljivost je nepravilna.

• V odvisnosti od nastavitev na grafični kartici, se razločljivost prikazana na meniju nujno ne ujema s tisto, ki je nastavljena na računalniku. Simptom Preverite naslednje elemente (nadaljevanje)24 Prikaz informacij o tem monitorju Ko monitor sprejema video signal, pritisnite in držite gumb MENU za več kot 5 s, dokler se ne pojavi informacijsko okno. S ponovnim pritiskom na gumb MENU okno izgine. Če ne morete odpraviti težave, pokličite pooblaščenega prodajalca SONY opreme in mu posredujte naslednje informacije:

• Natančen opis težave

• Priporočeni horizontalni in vertikalni časovni pogoji

• Širina horizontalnega delovnega signala mora biti večja od 4,8% skupnega horizontalnega časa ali 0,8 µs, kar koli je daljše.

• Horizontalna širina brisanja naj bo več kot 2,5 µs.
