HASZNÁLATI ÚTMUTATÓ SDMHX93 SONY

• A Macintosh az Apple Computer, Inc. USA-ban és más országokban bejegyzett védjegye.• A Windows a Microsoft Corporation USA-ban és más országokban bejegyzett védjegye.• Az IBM PC/AT és a VGA az IBM Corporation USA-ban bejegyzett védjegye.• A VESA és a DDC a Video Electronics Standards Association védjegye.
• Az ENERGY STAR az USA-ban bejegyzett védjegy.• Az Adobe és az Acrobat az Adobe Systems Incorporated védjegye.• WOW, SRS és az jelek a Labs, Inc. kereskedelmi védjegyei.• WOW technológia alkalmazható a SRS Labs, Inc. licenc keretében.• Minden más itt említett terméknév a megfelelő cégek védjegye vagy bejegyzett védjegye lehet.
• Továbbá a „” és a „” szimbólum nincs minden esetben feltüntetve a kézikönyvben.http://www.sony.net/Óvintézkedések . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4Alkatrészek és kezelőelemek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Üzembe helyezés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

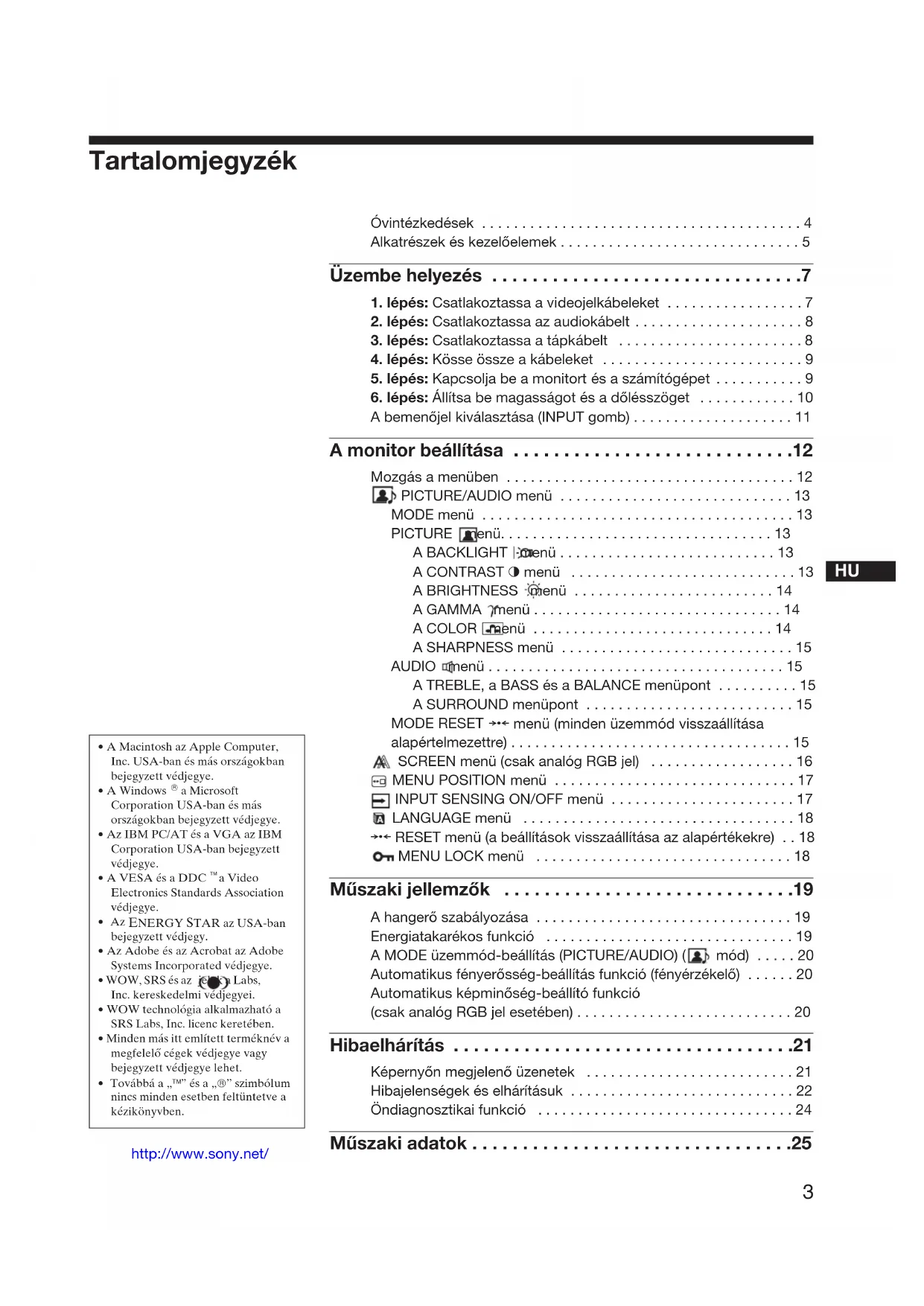

1. lépés: Csatlakoztassa a videojelkábeleket . . . . . . . . . . . . . . . . . 7

2. lépés: Csatlakoztassa az audiokábelt . . . . . . . . . . . . . . . . . . . . . 8

3. lépés: Csatlakoztassa a tápkábelt . . . . . . . . . . . . . . . . . . . . . . . 8

4. lépés: Kösse össze a kábeleket . . . . . . . . . . . . . . . . . . . . . . . . . 9

5. lépés: Kapcsolja be a monitort és a számítógépet . . . . . . . . . . . 9

6. lépés: Állítsa be magasságot és a dőlésszöget . . . . . . . . . . . . 10

• A bemenőjel kiválasztása (INPUT gomb) p. 11
• A monitor beállítása p. 12
• Mozgás a menüben p. 12
• PICTURE/AUDIO menü p. 13
• MODE menü p. 13
• PICTURE menü p. 13
• A BACKLIGHT menü p. 13
• A CONTRAST 6 menü p. 13
• A BRIGHTNESS menü p. 14
• A GAMMA menü p. 14
• A COLOR menü p. 14
• A SHARPNESS menü p. 15
• AUDIO menü p. 15
• A TREBLE, a BASS és a BALANCE menüpont p. 15
• A SURROUND menüpont p. 15
• MODE RESET 0 menü (minden üzemmód visszaállítása alapértelmezettre) p. 15
• SCREEN menü (csak analóg RGB jel) p. 16
• MENU POSITION menü p. 17
• INPUT SENSING ON/OFF menü p. 17
• LANGUAGE menü p. 18
• 0 RESET menü (a beállítások visszaállítása az alapértékekre) p. 18
• MENU LOCK menü p. 18
• Műszaki jellemzők p. 19
• A hangerő szabályozása p. 19
• Energiatakarékos funkció p. 19
• A MODE üzemmód-beállítás (PICTURE/AUDIO) ( mód) p. 20
• Automatikus fényerősség-beállítás funkció (fényérzékelő) p. 20
• Automatikus képminőség-beállító funkció (csak analóg RGB jel esetében) p. 20
• Hibaelhárítás p. 21
• Képernyőn megjelenő üzenetek p. 21
• Hibajelenségek és elhárításuk p. 22
• Öndiagnosztikai funkció p. 24
• Műszaki adatok Óvintézkedések Az elektromos csatlakoztatásra vonatkozó figyelmeztetések p. 254

• Használja a készülékkel szállított hálózati tápkábelt. Ha másik tápkábelt használ, ellenőrizze, hogy az megfelel-e a helyi elektromos hálózat követelményeinek. Az Egyesült Államokban élő vásárlók számára: Ha nem a megfelelő tápkábelt használja, akkor a monitor nem fogja kielégíteni az előírt FCC szabványokat. Az Egyesült Királyságban élő vásárlók számára: Ha a monitort az Egyesült Királyságban használja, akkor a helyi szabványnak megfelelő hálózati tápkábelt kell használni. Elhelyezés Ne használja vagy tárolja a monitort ott, ahol:

• Ahol a hőmérsékleti értékek szélsőségesek lehetnek, például radiátor, fűtőventilátor közelében, vagy ahol közvetlen napfény éri. Ha a monitor szélsőséges hőmérsékletnek van kitéve, például tűző napon álló autóban vagy fűtőventilátor közelében, akkor deformálódhat a háza, vagy nem fog megfelelően működni.

• Ahol mechanikus rezgések vagy ütés érheti.

• Ahol erős mágneses mezőt keltő berendezés van a közelben, például televízió vagy egyéb háztartási gép.

• Ahol füstös, poros, homokos a környezet, például nyitott ablak vagy bejárati ajtó mellett. Ha a monitort átmenetileg a szabadban használja, akkor tegye meg a szükséges óvintézkedéseket a levegőben szálló por és egyéb szennyeződés elleni védekezéshez. Ellenkező esetben javíthatatlan meghibásodások következhetnek be. Az LCD képernyő kezelése

• Ne hagyja a monitort olyan pozícióban, hogy az LCD képernyő a nappal szemben álljon, mert károsodhat. Legyen körültekintő, ha a monitort ablak mellé helyezi.

• Ne nyomja vagy karcolja meg az LCD képernyőt. Ne tegyen nehéz tárgyat az LCD képernyőre. Ellenkező esetben a képernyő felülete egyenetlenné válhat, illetve meghibásodhat az LCD panel.

• Ha a monitort hideg helyen használja, akkor a képernyőn visszamaradó képek jelenhetnek meg. Ez nem jelent hibás működést. Ha a hőmérséklet visszaáll a szokásos üzemi értékre, a képernyő működése is helyreáll.

• Ha egy képrészlet hosszú időn keresztül mozdulatlanul jelenik meg, akkor nyomot hagyhat maga után a képernyőn. Ez a visszamaradó kép kis idő múlva eltűnik.

• Működés közben az LCD panel felmelegszik. Ez nem jelent hibás működést. A beépített sztereó hangszórók A hangszórók elektromágneses teret gerjesztenek, ezért a mágneses szalagokat és a hajlékonylemezeket távol kell tartani a hangszórónyílásoktól. Az elektromágneses mező károsíthatja a mágnesszalagon vagy lemezen tárolt. Megjegyzés az LCD (folyadékkristályos megjelenítő) képernyővel kapcsolatban Az LCD képernyő gyártása nagy pontosságú technológiával történik. Előfordulhat azonban, hogy fekete vagy világos fénypontok (vörös, kék vagy zöld) és furcsa színes csíkok vagy fények láthatók tartósan az LCD képernyőn. Ez nem jelent hibás működést. (Effektív képpontok: több, mint 99,99%) Karbantartás

• A monitor tisztítása előtt a tápkábelt húzza ki a konnektorból.

• Az LCD képernyőt puha törlőkendővel tisztítsa meg. Ha üvegtisztító folyadékot használ, akkor ügyeljen arra, hogy a tisztítószer ne tartalmazzon antisztatikus oldatot vagy adalékot, mert megkarcolhatja az LCD képernyő bevonatát.

• A házat, a panelt és a kezelőelemeket híg, semleges hatású tisztítószerrel megnedvesített puha törlőkendővel tisztítsa meg. Ne használjon semmiféle dörzsölő anyagot, súrolóport vagy oldószert (pl. alkoholt vagy benzint).

• Ne dörzsölje, érintse vagy nyomja meg a képernyő felületét éles vagy dörzshatású tárgyakkal, például golyóstollal vagy csavarhúzóval. Az ilyen tárgyak megkarcolhatják a képernyő felületét.

• Fontos megjegyezni, hogy anyagfáradás vagy az LCD képernyő védőbevonatának kopása következhet be, ha a monitort illékony oldószerek, például rovarirtó szerek vagy gőzeik érik, vagy ha a monitor tartósan gumit vagy vinilt tartalmazó anyagokkal érintkezik. Szállítás

• Húzzon ki minden kábelt a monitorból, fogja meg jól kétoldalt az LCD monitort, és vigyázzon, nehogy a mozgatás közben megkarcolódjon. Ha leejti a monitort, Ön és a monitor is megsérülhet.

• Amikor a monitort javításra viszi vagy szállítja, használja az eredeti dobozt és csomagolóanyagokat. A feleslegessé vált monitor elhelyezése

• Ne tegye a feleslegessé vált monitort a háztartási hulladék közé.

• A monitorban lévő fénycső higanyt tartalmaz. A feleslegessé vált monitort a helyi környezetvédelmi hatóság előírásainak megfelelően kell elhelyezni. A készüléket egy könnyen megközelíthető elektromos aljzat közelében kell elhelyezni. Különböző típusú hálózati dugaszok 100–120 V váltóáram 200–240 V váltóáram csak 240 V váltóáram5

Alkatrészek és kezelőelemek További részletekért lásd a zárójelek között álló oldalszámokat. A 1 Tápkapcsoló és 1 feszültségjelző lámpa (9., 19., 24. oldal)A monitor be- vagy kikapcsolásához nyomja meg a 1 tápkapcsolót.A feszültségjelző lámpa zölden világít, amikor a monitor be van kapcsolva, és narancssárgán világít, ha a monitor energiatakarékos üzemmódban van.B Fényérzékelő (20. oldal)Ez a szenzor a környezet fényerősségét méri. Figyeljen arra, hogy semmi se takarja el az érzékelőt, például papír, vagy valami más.C Sztereó hangszórók (19. oldal)A hangszórók szólaltatják meg a számítógép hangjait vagy a zenét.D MENU gomb (12. oldal)Ezzel a gombbal lehet a menüképernyőt be- és kikapcsolni. E m/M és 2 (hangerő-szabályozás) gomb (12., 19. oldal)Ezekkel a gombokkal lehet a menüpontokat kiválasztani és megadni a beállításokat, valamint a hangerőt szabályozó „Hangerő” menüt megjeleníteni.F OK gomb (12. oldal)Ez a gomb aktiválja a kijelölt menüpontot vagy beállítást, amely a m/M gombbal lett kiválasztva (5). G INPUT gomb (11. oldal)Ez a gomb váltja a videobemeneti jelet INPUT1, INPUT2 és INPUT3 mód között olyankor, ha 2 számítógép csatlakozik a monitorra.H gomb (20. oldal)Ezzel a gombbal lehet az üzemmódot váltani (MODE = PICTURE/AUDIO).I Hátsó fedőlap (7. oldal)A fedőlapot a kábelek csatlakoztatásához fel kell csúsztatni.J Fejhallgató aljzat (19. oldal)Ide kell csatlakoztatni a fejhallgatót, ha a hangszórók helyett azt akarja hallgatni.

z LCD monitor előoldala Az LCD monitor oldalnézetben

(folytatás)6 Az LCD monitor hátoldala K AC IN csatlakozó (8. oldal) Ide kell a tápkábelt csatlakoztatni (tartozék). L Biztonsági zárónyílás A biztonsági zárónyílást a Kensington Micro Saver Security System nevű rendszerrel együtt kell használni. A Micro Saver Security System a Kensington védjegye. M INPUT1 audiobemenet aljzat (8. oldal) Ez a csatlakozó fogadja az audiojeleket, amikor egy számítógép vagy más audiokészülék van az INPUT1 bemenetre csatlakoztatva. N Az INPUT1 bemenet HD15 (analóg RGB) bemenet csatlakozója (7. oldal) Erre a csatlakozóra érkeznek az analóg RGB videojelek (0,700 Vp-p, pozitív) és a szinkronjelek. O INPUT2 audiobemenet aljzat (8. oldal) Ez a csatlakozó fogadja az audiojeleket, amikor egy számítógép vagy más audiokészülék van az INPUT2 bemenetre csatlakoztatva. P Az INPUT2 bemenet HD15 (analóg RGB) bemenet csatlakozója (7. oldal) Erre a csatlakozóra érkeznek az analóg RGB videojelek (0,700 Vp-p, pozitív) és a szinkronjelek. Q INPUT3 audiobemenet aljzat (8. oldal) Ez a csatlakozó fogadja az audiojeleket, amikor egy számítógép vagy más audiokészülék van az INPUT3 bemenetre csatlakoztatva. R Az INPUT3 bemenet DVI-D (digitális RGB) bemenet csatlakozója (7. oldal) Ezen a csatlakozón érkezhetnek a DVI Rev.1.0 szabványnak megfelelő RGB videojelek. S Kábeltartó (9. oldal) Ez az alkatrész rögzíti a kábeleket a monitorhoz.

Üzembe helyezés Mielőtt használatba venné a monitort, ellenőrizze, hogy benne vannak-e az alábbi tételek a csomagoló dobozban:• LCD képernyő• Tápkábel• HD15-HD15 videojelkábel (analóg RGB)• DVI-D videojelkábel (digitális RGB)• Audiokábel (sztereó minidugasz)• CD-ROM (Windows/Macintosh segédprogramok, kezelési útmutató és egyebek CD-n)• Garanciakártya• Gyors telepítési útmutató

1. lépés: Csatlakoztassa a

videojelkábeleket Csúsztassa fel a hátsó fedőlapot. Csatlakoztasson egy DVI kimeneti csatlakozóval (digitális RGB) ellátott számítógépet A mellékelt DVI-D videojelkábellel (digitális RGB) csatlakoztassa a számítógépet a monitor INPUT3 bemenetének DVI-D (digitális RGB) bemenet csatlakozójához. Csatlakoztasson egy HD15 kimeneti csatlakozóval (analóg RGB) ellátott számítógépet A mellékelt HD15-HD15 videojelkábellel (analóg RGB) csatlakoztassa a számítógépet a monitor INPUT1 vagy INPUT2 bemenetének HD 15 (analóg RGB) bemenet csatlakozójához.A csatlakoztatás módját az alábbi ábrák szemléltetik. x Csatlakoztatás IBM PC/AT vagy azzal kompatibilis számítógéphez

• A csatlakoztatás előtt kapcsolja ki a monitort és a számítógépet.• Ha a számítógépet a monitor HD15 bemeneti csatlakozójához csatlakoztatja (analóg RGB), olvassa el a következő részt: „Csatlakoztasson egy HD15 kimeneti csatlakozóval (analóg RGB) ellátott számítógépet.”MegjegyzésNe érjen hozzá a videojelkábel csatlakozójának tűihez, mert azok elferdülhetnek.a számítógép DVI kimenet csatlakozójához (digitális RGB) a DVI-D bemenet csatlakozóhoz (digitális RGB) DVI-D videojelkábel (digitális RGB) (mellékelve)a HD 15 bemenet csatlakozóhoz (analóg RGB) a számítógép HD15 kimenet csatlakozójához (analóg RGB)HD15-HD15 videojelkábel (analóg RGB) (mellékelve)IBM PC/AT vagy kompatibilis számítógép(folytatás)8 xCsatlakoztatás Macintosh számítógéphez Ha a monitort Macintosh számítógéphez csatlakoztatja, használjon adaptert, ha szükséges (nem tartozék). Először csatlakoztassa az adaptert a számítógéphez, utána a videokábelt monitorhoz.

2. lépés:Csatlakoztassa az

audiokábelt Csatlakoztassa a mellékelt audiokábelt a monitor megfelelő audiobemenet aljzatához. A monitor hangszóróin vagy fejhallgatóval hallgathatja a számítógép hangját vagy a számítógéphez csatlakoztatott audiokészüléken lejátszott műsor hangját. További információért lásd: „A hangerő szabályozása”,

3. lépés:Csatlakoztassa a

tápkábelt 1 Csatlakoztassa a mellékelt tápkábelt a monitor AC IN csatlakozójához. 2 A másik végét dugja egy fali aljzatba. Macintosh HD15-HD15 videojelkábel (analóg RGB) (mellékelve) a számítógép kimenet csatlakozójához a HD 15 bemenet csatlakozóhoz (analóg RGB)

audiobemenethez a számítógép vagy egyéb audiokészülék audiokimenetéhez audiokábel (tartozék)

hálózati tápkábel (tartozék) a konnektorba

4. lépés:Kösse össze a kábeleket

1 Csúsztassa fel a hátsó fedőlapot. 2 Rögzítse a videojelkábelt, az audiokábeleket és a tápkábelt a készülék házára szerelt kábeltartóval. 3 Csúsztassa vissza a hátsó fedőlapot.

5. lépés:Kapcsolja be a monitort

és a számítógépet 1 Nyomja meg a monitor elején található 1 tápkapcsolót. A bekapcsolt állapotot jelző 1 feszültségjelző lámpa zölden világít. 2 Kapcsolja be a számítógépet. 3 Az INPUT gombot megnyomva válassza ki a kívánt bemenőjelet. A képernyőn megjelenik a kiválasztott bemenet jele. További információért lásd: „A bemenőjel kiválasztása (INPUT gomb)”, 11. oldal. A monitor üzembe helyezése ezzel befejeződött. Ha kell, állítsa be a képet a monitor kezelőgombjaival (12. oldal). hátsó fedőlap

INPUT MENU zölden világít INPUT (folytatás)10 Ha nem jelenik meg kép a képernyőn

• Ellenőrizze, hogy a tápkábel és a videojelkábel megfelelően van-e csatlakoztatva.

• Ha a „NO INPUT SIGNAL” üzenet jelenik meg a képernyőn: – A számítógép energiatakarékos módban működik. Nyomjon le egy billentyűt a billentyűzeten, vagy mozgassa az egeret. – Ellenőrizze, hogy a bemenőjel beállítása helyes-e: nyomja meg az INPUT gombot (11. oldal).

• Ha a „CABLE DISCONNECTED” üzenet jelenik meg a képernyőn: – Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva. – Ellenőrizze, hogy a bemenőjel beállítása helyes-e: nyomja meg az INPUT gombot (11. oldal).

• Ha az „OUT OF RANGE” (letapogatási tartományon kívül) üzenet jelenik meg a képernyőn, akkor csatlakoztassa ismét a régi monitort. Ezután állítsa be a számítógép grafikus kártyáját az alábbi értéktartományok közé. A képernyőn megjelenő üzenetekkel kapcsolatos további információkat lásd: „Hibajelenségek és elhárításuk”,

Nincs szükség külön illesztőprogramokra A monitor eleget tesz a „DDC” Plug & Play (magától működő) szabványnak, így a számítógép automatikusan kiolvassa a szükséges adatokat. A számítógépre nem kell külön illesztőprogramot telepíteni. Amikor a monitor csatlakoztatását követően először kapcsolja be a számítógépet, a beállítás varázslója megjelenhet a képernyőn. Ebben az esetben járjon el a képernyőn megjelenő útmutatások szerint. A varázsló automatikusan kijelöli a Plug & Play monitort, amelyet azonnal használhat is. A függőleges frekvencia beállítása 60 Hz. Mivel a monitor villódzása nem feltűnő, elfogadhatja ezt az értéket. Nincs szükség arra, hogy bármilyen nagyobb értékre állítsa be a függőleges frekvenciát.

6. lépés:Állítsa be magasságot és

a dőlésszöget A monitor az alább látható szögtartományban dönthető. Fogja meg az LCD panel szélét, és állítsa be a dőlésszöget. A monitor kényelmes használata Igazítsa a monitor látószögét a székének és asztalának magasságához úgy, hogy ne tükrözze vissza a szemébe a ráeső fényeket. Megjegyzés A magasság és dőlésszög beállítását lassan, óvatosan végezze, nehogy a monitor felboruljon vagy az asztalnak ütközzön. Analóg RGB Digitális RGB Vízszintes frekvencia 28–80 kHz 28–64 kHz Függőleges frekvencia 48–75 Hz 60 Hz Felbontás 1280 × 1024 vagy kisebb 1280 × 1024 vagy kisebb

INPUT MENU körülbelül 20° körülbelül 45° körülbelül 45° körülbelül 5°11

A bemenőjel kiválasztása (INPUT gomb) Nyomja meg az INPUT gombot. A bemenőjel a gomb minden megnyomásakor változik. Képernyőüzenet (Körülbelül 5 másodpercig látható a bal felső sarokban.) A bemenőjel beállítása INPUT1:HD15 Az INPUT1 bemenet HD15 (analóg RGB) bemenet csatlakozója INPUT2 : HD15 Az INPUT2 bemenet HD15 (analóg RGB) bemenet csatlakozója INPUT3 : DVI-D Az INPUT3 bemenet DVI-D (digitális RGB) bemenet csatlakozója INPUT12 A monitor beállítása A képernyőn megjelenő menü segítségével a monitor számos jellemzőjét beállíthatja. Mozgás a menüben 1 Jelenítse meg a főmenüt. Nyomja meg a MENU gombot, hogy megjelenjen a főmenü a képernyőn. 2 Lépjen a kívánt menübe. Nyomja meg a m/M gombot a kívánt menü megjelenítéséhez. Az OK gomb megnyomásával az első menüpontra lép. 3 Válassza ki azt a menüt, amelyben módosításokat szeretne végezni. Nyomja meg a m/M gombot a kívánt menüpont kiválasztásához, majd nyomja meg az OK gombot. Ha látható a menüpont.Ha a pontra áll, és megnyomja az OK gombot, a képernyőn újra az előző menü jelenik meg. 4 Állítsa be a menüpontot. A beállításhoz nyomja meg a m/M gombot, majd nyomja meg az OK gombot. Ha megnyomja az OK gombot, a beállítást a monitor rögzíti, majd visszatér az előző menübe. 5 Lépjen ki a menüből. Nyomja meg egyszer a MENU gombot a normál kijelzéshez való visszatéréshez. Ha semmilyen gombot sem nyom meg, a menü kb. 45 másodperc múlva magától eltűnik. x A beállítások visszaállítása az alapértékekre A RESET menü segítségével visszaállíthatja az alapértékeket. Az alapértékek visszaállításával kapcsolatban lásd: 0 (RESET), 18. oldal. Mielőtt módosítaná a beállításokat Csatlakoztassa a monitort és a számítógépet, és kapcsolja be mindkettőt. A legjobb eredmény érdekében várjon legalább 30 percig, mielőtt bármit is megváltoztatna. EX I TP CTURE/AUDIOI1280 1024 60Hzx/MOVIE MENU

PICTURE/AUDIO menü A PICTURE/AUDIO menüben az alábbi menüpontok találhatók.

• MODE RESET 0 x MODE menü Itt kiválaszthatja a képernyő legmegfelelőbb fényerősségét. A PICTURE/AUDIO beállítások minden üzemmódra külön megadhatók. A készülék automatikusan az új beállítást alkalmazza minden bemenetre (INPUT1/INPUT2/INPUT3). 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (PICTURE/ AUDIO) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE/AUDIO menü. 3A m/M gombbal jelölje ki a „MOVIE” értéket, majd nyomja meg az OK gombot. A képernyőn megjelenik a MODE menü. 4 Nyomja meg a m/M gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot. Az alapbeállítás a MOVIE.

• MOVIE:Tiszta kép erős kontraszttal.

• PC: Lágy tónusú kép.

• AUTO:A monitor automatikusan beállítja a képernyő fényerejét a környezet fényerősségének megfelelően (automatikus fényerősség-beállítás funkció). További információért lásd: „Automatikus fényerősség-beállítás funkció (fényérzékelő)” (20. oldal). MEGJEGYZÉS AUTO üzemmódban a háttérvilágításon nem lehet állítani. x PICTURE menü A PICTURE menüben az alábbi menüpontok találhatók.

• SHARPNESS A BACKLIGHT menü Ha a képernyő túl világos, állítsa be a háttérvilágítást úgy, hogy kellemesebb legyen a szemnek. 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (PICTURE/ AUDIO) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE/AUDIO menü. 3 Nyomja meg a m/M gombot a (PICTURE) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE menü. 4A m/M gombbal álljon a „ BACKLIGHT” menüpontra, majd nyomja meg az OK gombot. A képernyőn megjelenik a „BACKLIGHT” menü. 5A m/M gombbal állítsa be a világítás szintjét, majd nyomja meg az OK gombot. A CONTRAST 6 menü Állítsa be a kép kontrasztját. 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (PICTURE/ AUDIO) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE/AUDIO menü. 3 Nyomja meg a m/M gombot a (PICTURE) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE menü. 4A m/M gombbal jelölje ki a „6 CONTRAST” menüpontot, majd nyomja meg az OK gombot. A képernyőn megjelenik a „CONTRAST” menü. 5A m/M gombbal állítsa be a kontrasztot, majd nyomja meg az OK gombot.

1280 1024 60Hzx/ SHARPNESSMOVIE : 100 : 70 : 50 (folytatás)14 A BRIGHTNESS menü Állítsa be a kép fényerősségét (feketeszint). 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (PICTURE/ AUDIO) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE/AUDIO menü. 3 Nyomja meg a m/M gombot a (PICTURE) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE menü. 4A m/M gombbal álljon a „ BRIGHTNESS” menüpontra, majd nyomja meg az OK gombot. A képernyőn megjelenik a „BRIGHTNESS” menü. 5A m/M gombbal állítsa be a fényerősséget, majd nyomja meg az OK gombot. A GAMMA menü A képernyőn megjelenő kép színárnyalatait egyeztetheti a kép eredeti színárnyalataival. 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (PICTURE/ AUDIO) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE/AUDIO menü. 3 Nyomja meg a m/M gombot a (PICTURE) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE menü. 4 Nyomja meg a m/M gombot a „ (GAMMA)” menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a GAMMA menü. 5 Nyomja meg a m/M gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot. A COLOR menü A kép fehér színének színhőmérsékletét kiválaszthatja az alapértelmezett színhőmérséklet-beállítások közül is. Ha kívánja, a színhőmérséklet finomhangolását is elvégezheti. 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (PICTURE/ AUDIO) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE/AUDIO menü. 3 Nyomja meg a m/M gombot a (PICTURE) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE menü. 4 Nyomja meg a m/M gombot a „ (COLOR)” menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a COLOR menü. 5 Nyomja meg a m/M gombot a kívánt színhőmérséklet kiválasztásához, majd nyomja meg az OK gombot. A világos színek kékes árnyalatból vöröses árnyalatba mennek át, ha a színhőmérsékletet 9300K értékről 6500K értékre csökkenti. A színhőmérséklet finomhangolása A színhőmérséklet minden üzemmódra külön beállítható. (GAME/MOVIE/PC/AUTO). 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (PICTURE/ AUDIO) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE/AUDIO menü. 3 Nyomja meg a m/M gombot a (PICTURE) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE menü. 4 Nyomja meg a m/M gombot a „ (COLOR)” menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a COLOR menü. 5A m/M gombbal jelölje ki az „ADJUST” pontot, majd nyomja meg az OK gombot. A képernyőn megjelenik a színhőmérséklet finomhangoló menüje. 6A m/M gombbal jelölje ki az R (red = piros) vagy a B (blue = kék) értéket, majd nyomja meg az OK gombot. Most a m/M gomb megnyomásával állítsa be a színhőmérsékletet, majd nyomja meg az OK gombot. Mivel ez a művelet a színhőmérsékletet úgy változtatja meg, hogy az R és a B összetevő értékét a G (green = zöld) összetevőhöz viszonyítva növeli vagy csökkenti, a G összetevő értéke rögzítve van. EX I T 1280 1024 60Hzx

7 Nyomja meg a m/M gombot a menü kiválasztásához, majd nyomja meg az OK gombot. Az új színbeállítások beíródnak a memóriába, és automatikusan betöltődnek, ha a „Felhasználó” menüpontot választja. A képernyőn megjelenik a COLOR menü. A SHARPNESS menü Itt állítható be, hogy a képen az élek jobban láthatók legyenek. 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (PICTURE/ AUDIO) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE/AUDIO menü. 3 Nyomja meg a m/M gombot a (PICTURE) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE menü. 4A m/M gombbal jelölje ki a „SHARPNESS” értéket, majd nyomja meg az OK gombot. A képernyőn megjelenik a „SHARPNESS” menü. 5A m/M gombbal állítsa be az élességet, majd nyomja meg az OK gombot. x AUDIO menü Az AUDIO menüben az alábbi menüpontok találhatók.

• SURROUND (térhangzás) A TREBLE, a BASS és a BALANCE menüpont 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (PICTURE/ AUDIO) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE/AUDIO menü. 3A m/M gombbal jelölje ki a (AUDIO) menüpontot, majd nyomja meg az OK gombot. 4 Nyomja meg a m/M gombot a TREBLE, BASS vagy BALANCE menüpont kiválasztásához, majd nyomja meg az OK gombot. 5 Nyomja meg a m/M gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot. A SURROUND menüpont 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (PICTURE/ AUDIO) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE/AUDIO menü. 3A m/M gombbal jelölje ki a (AUDIO) menüpontot, majd nyomja meg az OK gombot. 4 Nyomja meg a m/M gombot a SURROUND menü kiválasztásához, majd nyomja meg az OK gombot. 5 Nyomja meg a m/M gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

• SRS WOW: A gazdag hangzású mély és a tiszta, éles magas hangok a térhangzás élményét tovább fokozzák. A filmek és a játékok különösen élvezetesek ezzel a hangzásmintával.

• OFF: Kikapcsolja az SRS WOW effektust. Az SRS Labs, Inc. által kifejlesztett legújabb technológia, az SRS WOW jelentősen javítja a különféle hangforrásokból származó hang minőségét. x MODE RESET 0 menü (minden üzemmód visszaállítása alapértelmezettre) A beállításokat vissza lehet állítani az alapértékekre. 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (PICTURE/ AUDIO) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a PICTURE/AUDIO menü. 3 Nyomja meg a m/M gombot a „0 RESET” menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a „RESET” menü. 4 Nyomja meg a m/M gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

• OK: A PICTURE/AUDIO menüben az összes üzemmód visszaállítása az alapértelmezett beállításokra.

• CANCEL: A visszaállítás megszakítása és visszatérés a PICTURE/AUDIO menühöz. EX I T1280 1024 60Hzx TREBLE BASS BALANCESURROUNDAUD I OMOVIEEX I T1280 1024 60Hzx SRS WOW OFF SURROUND16 SCREEN menü (csak analóg RGB jel) A SCREEN menüben az alábbi menüpontok találhatók.

• V CENTER x Automatikus képminőség-beállító funkció Amikor a monitorra bemenő jel érkezik, a monitor automatikusan úgy állítja be a kép helyét és élességét (fázisát és sorközét), hogy tiszta kép jelenjen meg a képernyőn (20. oldal). Megjegyzés Amíg engedélyezve van az automatikus képminőség-beállító funkció, csak a 1 tápkapcsoló használható. Ha a monitor automatikus képminőség-beállító funkciója nem állítja be tökéletesen a képet Az aktuális bemenő jel képminőségének további automatikus beállítására is lehetőség van (lásd alább: „AUTO”). Ha még mindig nem kielégítő a képminőség, és be szeretné állítani Kézzel is be lehet állítani a kép élességét (fázis/sorköz) és helyét (vízszintes/függőleges hely). Ezek a beállítások a monitor memóriájában eltárolódnak, és a monitor automatikusan alkalmazza azokat, amikor ugyanilyen bemenő jelet kap. x Az aktuális bemenő jel képminőségének további automatikus beállítása (AUTO) 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a SCREEN menü. 3A m/M gombbal jelölje ki a „AUTO” értéket, majd nyomja meg az OK gombot. Állítsa be az aktuális bemenő jel képére vonatkozóan a fázist, a sorközt és a vízszintes/függőleges helyet, majd tárolja el a beállításokat. x A kép élességének kézi beállítása (Fázis/ Sorköz) A képélesség kézi beállítását az alábbiak szerint kell végezni. Ez a beállítási módszer akkor működik, ha a számítógép a monitor HD15 bemeneti csatlakozójához van csatlakoztatva (analóg RGB). 1 A számítógépen állítsa be a felbontást: 1280 × 1024. 2 Helyezze be a CD-t. 3 Nyissa meg a CD-t, válassza ki a földrajzi területet és a modellt, és jelenítse meg a tesztmintát. Windows rendszerben Kattintson a [Utility] t [Windows]/[Win Utility.exe] tételre. Macintosh rendszerben Kattintson a [Utility] t [Mac]/[Mac Utility] tételre. 4 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 5 Nyomja meg a m/M gombot a (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a SCREEN menü. 6A m/M gombbal jelölje ki a „PHASE” értéket, majd nyomja meg az OK gombot. A képernyőn megjelenik a „PHASE” beállítómenü. 7 Nyomja addig a m/M gombot, amíg a vízszintes csíkozódás a legkisebb mértékűre nem csökken. Állítsa be a monitort úgy, hogy a vízszintes csíkok a legkevésbé látszódjanak. 8 Nyomja meg az OK gombot. A képernyőn megjelenik a főmenü. Ha függőleges csíkok figyelhetők meg a képernyő teljes felületén, akkor állítsa be a sorközt a következők szerint. 9A m/M gombbal jelölje ki a „PITCH” értéket, majd nyomja meg az OK gombot. A képernyőn megjelenik a „PITCH” beállítómenü. 10 Nyomja addig a m/M gombot, amíg el nem tűnnek a függőleges csíkok. Állítsa be úgy a monitort, hogy a függőleges csíkok eltűnjenek. Megjegyzés Ha a monitor digitális RGB jeleket fogad az INPUT3 bemenet DVI-D bemenet csatlakozójáról, a beállítás nem szükséges. EX I T 1280 1024 60Hzx

11 Kattintson a képernyőn látható [END] gombra a tesztminta kikapcsolásához. x A kép helyének kézi beállítása (H CENTER /V CENTER) Ha a kép nem a képernyő közepén jelenik meg, akkor állítsa be a kép középhelyzetét az alábbiak szerint. 1 A számítógépen állítsa be a felbontást: 1280 × 1024. 2 Helyezze be a CD-t. 3 Nyissa meg a CD-t, válassza ki a földrajzi területet és a modellt, és jelenítse meg a tesztmintát. Windows rendszerben Kattintson a [Utility] t [Windows]/[Win Utility.exe] tételre. Macintosh rendszerben Kattintson a [Utility] t [Mac]/[Mac Utility] tételre. 4 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 5 Nyomja meg a m/M gombot a (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a SCREEN menü. 6A m/M gombbal jelölje ki a „H CENTER” vagy a „V CENTER” értéket, majd nyomja meg az OK gombot. A képernyőn megjelenik a „H CENTER” vagy a „V CENTER” beállítómenü. 7 Állítsa a képernyőn középre a tesztmintát a m/M gombbal. 8 Kattintson a képernyőn látható [END] gombra a tesztminta kikapcsolásához. MENU POSITION menü A menüt át lehet helyezni, ha az éppen eltakar egy képernyőn megjelenő képet. 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (MENU POSITION) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a „MENU POSITION” menü. 3 Nyomja meg a m/M gombot a kívánt hely kiválasztásához, majd nyomja meg az OK gombot. A menüt tetszés szerint 9 helyen lehet megjeleníteni a képernyőn. INPUT SENSING ON/OFF menü Ha az INPUT SENSING ON/OFF menüben az AUTO ON beállítást választja, a monitor automatikusan felismeri a bemenőjelet, és magától átállítja a bemenetet, mielőtt a monitor energiatakarékos módra vált. 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2A m/M gombbal jelölje ki a (INPUT SENSING ON/ OFF) pontot, majd nyomja meg az OK gombot. A képernyőn megjelenik a INPUT SENSING menü. 3 Nyomja meg a m/M gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

• ON: Ha a kijelölt bemeneti csatlakozó nem kap bemenőjelet, vagy ha a monitor INPUT gombjával olyan bemeneti csatlakozót választ ki, amelyre nem érkezik bemenőjel, egy képernyőüzenet jelenik meg (21. oldal), és a monitor automatikusan megpróbálja a bemenőjelet egy másik bemeneti csatlakozóra átállítani. Ha a bemenetet módosítja, a használatban levő bemeneti csatlakozó megjelenik a képernyő bal felső sarkában. Ha nincs bemenőjel, a monitor automatikusan energiatakarékos üzemmódba kapcsol.

• OFF: A bemenet automatikus váltása nem engedélyezett. Az INPUT gombot megnyomva válassza ki a kívánt bemenetet. EX I T 1280 1024 60Hzx

AUTO ON AUTO OFF I NPUT SENSING (folytatás)18 LANGUAGE menü 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (LANGUAGE) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a LANGUAGE menü. 3A m/M gomb megnyomásával válassza ki a kívánt nyelvet, majd nyomja meg az OK gombot.

• : kínai 0 RESET menü (a beállítások visszaállítása az alapértékekre) 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a 0 (RESET) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a RESET menü. 3 Nyomja meg a m/M gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

• OK: Az összes beállított érték visszaállítása az alapértelmezettre. A „ LANGUAGE” beállításra ez a funkció nincs hatással.

• CANCEL: A visszaállítás megszakítása és visszatérés a menühöz. MENU LOCK menü A menüvezérlő gombok zárolása a véletlen módosítások megelőzése érdekében. 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (MENU LOCK) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a MENU LOCK menü. 3A m/M gombbal válassza ki az „On” vagy „Off” értéket.

• ON: Csak a 1 tápkapcsoló és az INPUT gomb fog működni. Ha bármi más műveletet próbál végezni, a ikon jelenik meg a képernyőn.

• OFF: A „ MENU LOCK” beállítást kikapcsolja. Ha a „ MENU LOCK” opció beállított értéke „ON”, akkor a MENU gomb megnyomásakor a „ MENU LOCK” menü jelenik meg. EX I T 1280 1024 60Hzx

Műszaki jellemzők A hangerő szabályozása A monitor hangszóróin vagy fejhallgatóval hallgathatja a számítógép hangját vagy a számítógéphez csatlakoztatott audiokészüléken lejátszott műsor hangját. A hangerőt nem főmenüből, hanem egy külön menüből, a „Hangerő” menüből lehet szabályozni. 1 Nyomja meg a m/M gombot olyankor, amikor nem látható a képernyőn menü. 2Most az m/M gombbal szabályozhatja a hangerőt. A menü kb. 5 másodperc múlva magától eltűnik. Megjegyzések• Ha a főmenü látható a képernyőn, akkor a hangerőn nem lehet állítani.• Ha a monitor energiatakarékos üzemmódban van, akkor a hangszórók, illetve a fejhallgató nem ad hangot. Energiatakarékos funkció Ez a monitor megfelel a VESA, az ENERGY STAR és a NUTEK energiatakarékosságra vonatkozó irányelveinek. Ha a monitor olyan számítógéphez vagy grafikus kártyához van csatlakoztatva, amely megfelel a DPMS (Display Power Management Signaling) előírásainak, akkor a monitor automatikusan csökkenti a teljesítményfelvételt, az alábbiak szerint. SDM-HX73 SDM-HX93

• Amikor a számítógép „aktív kikapcsolt” üzemmódba lép, megszűnik a bemenő jel, és a „NO INPUT SIGNAL” üzenet jelenik meg a képernyőn. 5 másodperc elteltével a monitor energiatakarékos üzemmódba lép.** A „mélyen alvó” energiatakarékos üzemmódot az Environmental Protection Agency nevű szervezet definiálta. VOLUME

Energiamód Teljesítményfelvétel 1 feszültségjelző lámpa normál működés 50 W (max.) zöld aktív kikapcsolt* (mélyen alvó)** 1 W (max.) sárga 1 kikapcsolva 1 W (max.) nem ég Energiamód Teljesítményfelvétel feszültségjelző lámpa normál működés 60 W (max.) zöld aktív kikapcsolt* (mélyen alvó)** 1 W (max.) sárga 1 kikapcsolva 1 W (max.) nem ég (folytatás)20 A MODE üzemmód-beállítás (PICTURE/AUDIO) ( mód) A monitor elején található gomb nyomogatásával a következő sorrendben adhatók értékek a MODE beállításnak: GAME t MOVIE t PC t AUTO. Az „AUTO” beállítás használatakor a monitor automatikusan beállítja a képernyő fényerejét a környezet fényerősségének megfelelően (automatikus fényerősség- beállítás funkció). További információért lásd: „Automatikus fényerősség-beállítás funkció (fényérzékelő)”. Nyomja meg többször a gombot. A MODE alapértelmezett beállítása „MOVIE”. A gomb egyszeri megnyomására a „MOVIE” (az alapértelmezett beállítás) jelenik meg, a második megnyomásra a „PC” érték jelenik meg. A gomb megnyomására az üzemmódok az alábbi sorrendben váltakoznak: Ahogy az üzemmódok nevei megjelennek a képernyőn, úgy változik az aktuális üzemmód. A menü kb. 5 másodperc múlva magától eltűnik. Automatikus fényerősség-beállítás funkció (fényérzékelő) A monitor rendelkezik egy olyan funkcióval, hogy képes a képernyő fényerejét automatikusan a környezet fényerősségéhez igazítani. Ha a monitor jobb oldalán található gombbal vagy a PICTURE/AUDIO menüben a üzemmódot AUTO-ra állítja, akkor a készülék mindig a legmegfelelőbb fényerősséggel fog működni. A képernyő fényerősségének alapértelmezett beállítása MOVIE. Ha a üzemmódot a monitor jobb oldalán található gombbal állítja AUTO értékre, akkor a beállítósáv is megjelenik. A beállítást a m/M gombbal lehet módosítani. A képernyő fényereje a beállított szintnek megfelelően változik. Automatikus képminőség-beállító funkció (csak analóg RGB jel esetében) Amikor a monitorra bemenő jel érkezik, a monitor automatikusan úgy állítja be a kép helyét és élességét (fázisát és sorközét), hogy tiszta kép jelenjen meg a képernyőn. Gyári beállítás Amikor bemenő jel érkezik a monitorra, a monitor a jel alapján automatikusan kiválasztja a memóriájában gyárilag előre beállított és tárolt módok valamelyikét, hogy jó minőségű képet jelenítsen meg a képernyő közepén. Amikor a bemenő jel megfelel a gyárilag beállított üzemmódnak, akkor a kép automatikusan megjelenik a képernyőn a megfelelő alapértelmezett beállításokkal. Ha a bemenő jel nem felel meg a gyárilag beállított üzemmódoknak Ha a monitor olyan bemenő jelet kap, amelyik nem felel meg a gyárilag beállított üzemmódoknak, akkor aktiválódik a monitor automatikus képminőség-beállító funkciója, és megpróbálja biztosítani, hogy a képernyőn jó kép jelenjen meg (az alábbi frekvenciatartományban): Vízszintes frekvencia: 28–80 kHz Függőleges frekvencia: 48–75 Hz Ebből adódóan, amikor először érkezik a monitorra olyan bemenő jel, amely nem felel meg a gyárilag beállított módok egyikének sem, a monitornak a szokásoshoz képest hosszabb időre lehet szüksége a kép megjelenítéséhez a képernyőn. A monitor az alkalmazkodáshoz szükséges adatokat automatikusan tárolja a memóriájában, és amikor a következő alkalommal ilyen jeleket kap, ugyanúgy fog működni, mintha a gyárilag beállított módok valamelyikének megfelelő jelet kapna. Ha kézzel állítja be kép fázisát, sorközét és helyét Bizonyos bemenő jelek esetén előfordulhat, hogy az automatikus képminőség-beállító funkció nem állítja be tökéletesen a kép helyét, fázisát és sorközét. Ilyen esetben kézi úton végezhetők el ezek a beállítások (16. oldal). Ha kézzel adja meg ezeket a beállításokat, akkor a beállítások a monitor memóriájában felhasználói módként eltárolódnak, és a monitor automatikusan alkalmazza azokat, amikor ugyanilyen bemenő jelek érkeznek.

Hibaelhárítás Mielőtt műszaki segítséget kérne, olvassa el az alábbi részt. Képernyőn megjelenő üzenetek Ha valamilyen probléma van a bemenő jellel, akkor az alábbi üzenetek valamelyike jelenik meg a képernyőn. A probléma megoldásához lásd: „Hibajelenségek és elhárításuk”,

Ha az „OUT OF RANGE” üzenet jelenik meg a képernyőn Ez azt jelzi, hogy a bemenő jel nem felel meg a monitor paramétereinek. Ellenőrizze a következőket. A képernyőn megjelenő üzenetekkel kapcsolatos további információkat lásd: „Hibajelenségek és elhárításuk”,

Ha „xxx.x kHz / xxx Hz” jelenik meg Ez azt jelzi, hogy a vízszintes vagy a függőleges frekvencia nem felel meg a monitor paramétereinek. A számok az aktuális bemenő jel vízszintes és függőleges frekvenciáját mutatják. Ha „RESOLUTION i 1280 × 1024” jelenik meg Ez azt jelzi, hogy a felbontás nem felel meg a monitor paramétereinek (1280 × 1024 vagy kisebb). Ha a „NO INPUT SIGNAL” üzenet jelenik meg a képernyőn Ez azt jelzi, hogy nem érkezik bemenő jel a kiválasztott csatlakozóból. Ha az INPUT SENSING ON/OFF (17. oldal) ON értékre van állítva, a monitor automatikusan megpróbálja a bemenőjelet egy másik bemeneti csatlakozóra átállítani. Ha a „CABLE DISCONNECTED” üzenet jelenik meg a képernyőn Ez azt jelzi, hogy a videojelkábel ki lett húzva a kiválasztott csatlakozóból. Ha az INPUT SENSING ON/OFF (17. oldal) ON értékre van állítva, a monitor automatikusan megpróbálja a bemenőjelet egy másik bemeneti csatlakozóra átállítani. OUT OF RANGEXXX . XKHz / XXXHzINFORMATIO

I NPUT# : XXXXXOUT OF RANGE

INFORMATIO I NPUT# : XXXXXNO I NPUT S I GNALI NPUT# : XXXX XINFORMATIONCABLE D I SCONNECTEDINFORMATIONI NPUT# : XXXXX (folytatás)22 Hibajelenségek és elhárításuk Ha a problémát a csatlakoztatott számítógép vagy egyéb készülék okozza, akkor nézze át a csatlakoztatott készülék használati útmutatóját. Használja az öndiagnosztikai funkciót (24. oldal), ha az alábbi javaslatok nem segítenek megoldani a problémát. Jelenség Ellenőrizze az alábbiakat Nincs kép Ha a 1 feszültségjelző lámpa nem világít, vagy ha a 1 feszültségjelző lámpa nem gyullad ki, amikor megnyomja a 1 tápkapcsolót

• Ellenőrizze, hogy a tápkábel jól van-e csatlakoztatva. Ha a 1 feszültségjelző lámpa zölden világít

• Használja az öndiagnosztikai funkciót (24. oldal). Ha a „CABLE DISCONNECTED” üzenet jelenik meg a képernyőn

• Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva, és az összes csatlakozó stabilan van-e bedugva a foglalatába (7. oldal).

• Ellenőrizze, hogy a bemenő videojel csatlakozójának tűi nincsenek-e elhajolva vagy benyomódva.

• Ellenőrizze, hogy a bemenőjel forrása jól van-e kiválasztva (11. oldal).

• A tartozékként kapott videojelkábel van csatlakoztatva? Ha nem a tartozékként kapott videojelkábelt csatlakoztatja, akkor a „CABLE DISCONNECTED” (nincs csatlakoztatva kábel) üzenet jelenhet meg a képernyőn. Ez nem jelent hibás működést. Ha a „NO INPUT SIGNAL” üzenet jelenik meg a képernyőn, vagy ha a 1 feszültségjelző lámpa sárgán világít

• Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva, és az összes csatlakozó stabilan van-e bedugva a foglalatába (7. oldal).

• Ellenőrizze, hogy a bemenő videojel csatlakozójának tűi nincsenek-e elhajolva vagy benyomódva.

• Ellenőrizze, hogy a bemenőjel forrása jól van-e kiválasztva (11. oldal). xA csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák

• A számítógép energiatakarékos módban működik. Nyomjon le egy billentyűt a billentyűzeten, vagy mozgassa az egeret.

• Ellenőrizze, hogy helyesen van-e beillesztve a grafikus kártya.

• Ellenőrizze, hogy a számítógép be van-e kapcsolva. Ha az „OUT OF RANGE” üzenet jelenik meg a képernyőn (21. oldal) xA csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák

• Ellenőrizze, hogy a videojel frekvenciatartománya a monitor megengedett tartományán belül van-e. Ha egy régi monitort cserél le erre a monitorra, akkor csatlakoztassa ismét a régi monitort, és állítsa be számítógép grafikus kártyájának frekvenciáját az alábbiak szerint: Vízszintes frekvencia: 28–80 kHz (analóg RGB), 28–64 kHz (digitális RGB) Függőleges frekvencia: 48–75 Hz (analóg RGB), 60 Hz (digitális RGB) Felbontás: 1280 × 1024 vagy kisebb Windows rendszerben • Ha egy régi monitort cserélt le erre a monitorra, akkor csatlakoztassa ismét a régi monitort, és járjon el az alábbiak szerint. Válassza a Windows illesztőprogram- választó képernyőjén „SONY” tételt a „Gyártók” listában, és az „SDM-X73 vagy SDM-X93” tételt a „Modellek” listában. Ha a monitormodell neve (SDM-HX73 vagy SDM-HX93) nem található a „Modellek” listában, válassza ki a „Plug & Play” tételt. Macintosh rendszerben • Ha a monitort Macintosh számítógéphez csatlakoztatja, használjon adaptert, ha szükséges (nem tartozék). Először csatlakoztassa az adaptert a számítógéphez, utána a videokábelt monitorhoz.23

Villódzó, ugráló, remegő vagy zavaros a kép.

• Állítsa be a sorközt és a fázist (csak analóg RGB jel esetében) (16. oldal).

• Szűrjön ki és lehetőleg helyezzen távolabb minden lehetséges elektromos vagy mágneses zavaró forrást, például másik monitort, lézernyomtatót, elektromos ventilátort, fénycsőt vagy tévékészüléket.

• A monitort lehetőleg helyezze a tápvezetékektől távolra, vagy védje mágneses árnyékolással.

• Próbálja másik, lehetőség szerint más áramkörhöz tartozó váltakozó feszültségű hálózati aljzathoz csatlakoztatni a monitort.

• Változtassa meg a monitor helyzetét. xA csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák

• A grafikus kártya kézikönyvében nézzen utána a helyes monitorbeállításnak.

• Ellenőrizze, hogy a grafikus módot (VESA, Macintosh 19" Color stb.) és a bemenő jel frekvenciáját támogatja-e a monitor. Még abban az esetben is, ha a frekvencia a kívánt tartományon belül van, egyes grafikus kártyáknak olyan szinkronizáló impulzusuk lehet, amely túlságosan rövid a monitor megfelelő szinkronizálásához.

• A monitor nem tud váltott soros jelekkel dolgozni. Progresszív jelekre kell állítani a forráseszközt.

• Állítsa be a számítógép frissítési gyakoriságát (függőleges frekvenciáját) úgy, hogy a lehető legjobb képet kapja (60 Hz ajánlott). Homályos a kép. • Állítsa be a kontrasztot és a fényerősséget (13., 14. oldal).

• Állítsa be az élességet (15. oldal).

• Állítsa be a sorközt és a fázist (csak analóg RGB jel esetében) (16. oldal). xA csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák

• A számítógépen állítsa be a felbontást: 1280 × 1024. Szellemképes a kép. • Iktassa ki a videokábel meghosszabbítását és/vagy a videojel-elosztó dobozt.

• Ellenőrizze, hogy mindegyik csatlakozó stabilan van-e a foglalatába dugva. Nincs középen a kép, vagy nem megfelelő méretű (csak analóg RGB jel esetében).

• Állítsa be a sorközt és a fázist (16. oldal).

• Állítsa be a kép helyét (17. oldal). Ne feledje, hogy egyes videomódokban a kép nem tölti ki a képernyő teljes felületét. Túl kicsi a kép. xA csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák

• A számítógépen állítsa be a felbontást: 1280 × 1024. Sötét a kép. • Állítsa be a háttérvilágítást (13. oldal).

• Állítsa be a fényerősséget (14. oldal).

• Állítsa be a gammát a GAMMA menüben (14. oldal).

• A monitor bekapcsolását követően több perc is eltelik, amíg világos lesz a kijelző.

• Ha a üzemmód beállított értéke AUTO, akkor egy gyengén megvilágított helyiségben a monitor magától csökkenti a fényerősséget (13., 20. oldal). Hullámos vagy elliptikus minta (moaré) látható.

• Állítsa be a sorközt és a fázist (csak analóg RGB jel esetében) (16. oldal). Nem homogének a színek. • Állítsa be a sorközt és a fázist (csak analóg RGB jel esetében) (16. oldal). A fehér nem fehérnek látszik. • Állítsa be a színhőmérsékletet (14. oldal). A monitor gombjai nem működnek ( ikon jelenik meg a képernyőn).

• Ha a „MENU LOCK” opció „ON” (bekapcsolva) állásban van, állítsa át „OFF” állásba (18. oldal). A menüképernyőn látható felbontás helytelen.

• A grafikus kártya beállításától függően előfordulhat, hogy a menüképernyőn megjelenő felbontás és a számítógépen beállított felbontás nem egyezik. Jelenség Ellenőrizze az alábbiakat (folytatás)24 A monitor adatainak megjelenítése Miközben videojel érkezik a monitorra, nyomja meg, és 5 másodpercnél hosszabb ideig tartsa lenyomva a MENU gombot, hogy megjelenjen a monitor tájékoztató ablaka. Nyomja meg még egyszer a MENU gombot, és az ablak eltűnik. Ha valamilyen hibát nem sikerül megszüntetni, hívja fel a Sony márkakereskedőt, és adja meg számára a következő adatokat:

• Modellnév: SDM-HX73 vagy SDM-HX93

• A probléma pontos leírása

• A vásárlás időpontja

• A számítógép és a grafikus kártya neve és paraméterei

• A bemenőjelek típusa (analóg RGB/digitális RGB) Öndiagnosztikai funkció A monitorba be van építve egy öndiagnosztikai funkció. Ha valamilyen probléma van a monitorral vagy a számítógéppel/ gépekkel, akkor a képernyő elsötétül, és a 1 feszültségjelző lámpa zölden világít. Ha a 1 feszültségjelző lámpa sárgán világít, akkor a számítógép energiatakarékos üzemmódban van. Nyomjon le egy billentyűt a billentyűzeten, vagy mozgassa az egeret. Ha a kép eltűnik a képernyőről és a 1 feszültségjelző lámpa zölden világít 1 Kapcsolja ki a 1 tápkapcsolót, és húzza ki a monitorból a videojelkábelt. 2 Kapcsolja be a monitort a 1 tápkapcsoló megnyomásával. Ha mind a négy színsáv (fehér, vörös, zöld és kék) megjelenik, akkor a monitor helyesen működik. Csatlakoztassa ismét a videokábelt, és ellenőrizze a számítógép/gépek működését. Ha a színsávok nem jelennek meg, akkor feltehetően meghibásodott a monitor. Tájékoztassa a Sony márkakereskedőt a monitor állapotáról. Ha a 1 feszültségjelző lámpa sárgán világít. Nyomjon le egy billentyűt a billentyűzeten, vagy mozgassa az egeret. A számítógép energiatakarékos üzemmódja kikapcsol, a 1 feszültségjelző lámpa zölden világít, és a kép megjelenik a képernyőn. INFORMATION MODEL : SDM-HX93 SER. NO : 1234567 MANUFACTURED : 2003-40 MENU PéldaModell neve Sorozat szám Gyártás hete és éve

INPUT MENU 1 feszültségjelző lámpa25

Műszaki adatok LCD panel Paneltípus: a-Si TFT Active Matrix Képméret: 17 hüvelyk (43 cm) (SDM-HX73) 19 hüvelyk (48 cm) (SDM-HX93) Bemeneti jelformátum RGB üzemi frekvencia* Vízszintes: 28–80 kHz (analóg RGB) 28–64 kHz (digitális RGB) Függőleges: 48–75 Hz (analóg RGB) 60 Hz (digitális RGB) Felbontás Vízszintes: max. 1280 képpont Függőleges: max. 1024 sor Bemeneti jelszintek Analóg RGB videojel: 0,7 Vp-p, 75 Ω, pozitív Szinkronjel: TTL-szint, 2,2 kΩ, pozitív vagy negatív (Külön vízszintes és függőleges, vagy kompozit szinkron) Digitális RGB (DVI) jel: TMDS (Single link) Audiobemenet Sztereó minialjzat, 0,5 Vrms Hangszórókimenet 3 W × 2 Fejhallgató aljzat Sztereó minialjzat Tápfeszültség SDM-HX73 100–240 V, 50–60 Hz, Max. 1,0 A SDM-HX93 100–240 V, 50–60 Hz, Max. 1,1 A Teljesítményfelvétel Max. 50 W (SDM-HX73) Max. 60 W (SDM-HX93) Üzemi hőmérséklet 5–35

Méretek (szélesség/magasság/mélység) Monitor (állítva): SDM-HX73 Kb. 414 × 418,5 × 232 mm SDM-HX93 Kb. 466,5 × 468 × 265 mm Súly SDM-HX73 Kb. 6,5 kg SDM-HX93 Kb. 8,5 kg Plug & Play DDC2B Tartozékok Lásd a(z) 7. oldalt.

• Javasolt függőleges és vízszintes szinkronizálási mód

• A vízszintes szinkronjel szélességének nagyobbnak kell lennie a teljes vízszintes idő 4,8 %-ánál vagy 0,8 µs-nál (a kettő közül a nagyobb érvényes).

• A vízszintes kioltás szélességének meg kell haladnia a 2,5 µs-ot.
