FW85BZ40H - 显示器 SONY - 免费用户手册

用户手册 FW85BZ40H SONY

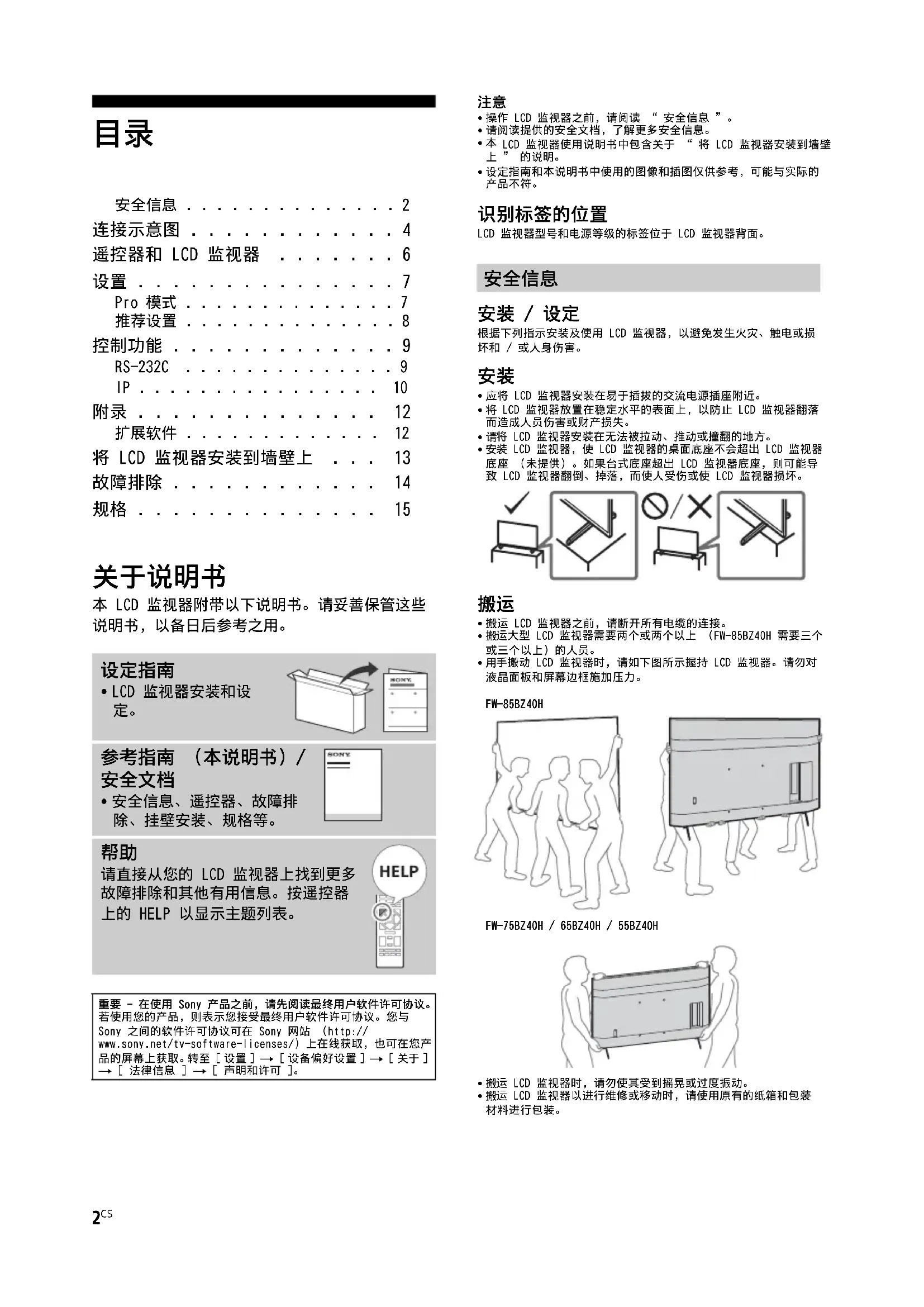

• 操作 LCD 监视器之前，请阅读 “ 安全信息 ”。• 请阅读提供的安全文档，了解更多安全信息。• 本 LCD 监视器使用说明书中包含关于 “ 将 LCD 监视器安装到墙壁上 ” 的说明。• 设定指南和本说明书中使用的图像和插图仅供参考，可能与实际的产品不符。 LCD 监视器型号和电源等级的标签位于 LCD 监视器背面。

根据下列指示安装及使用 LCD 监视器，以避免发生火灾、触电或损坏和 / 或人身伤害。

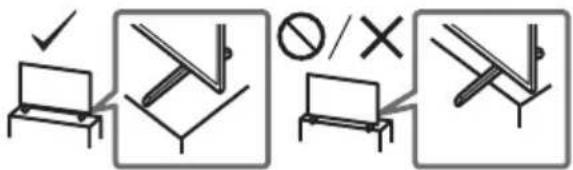

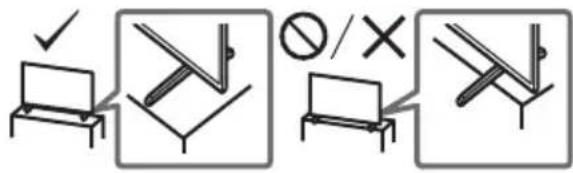

• 应将 LCD 监视器安装在易于插拔的交流电源插座附近。• 将 LCD 监视器放置在稳定水平的表面上，以防止 LCD 监视器翻落而造成人员伤害或财产损失。• 请将 LCD 监视器安装在无法被拉动、推动或撞翻的地方。• 安装 LCD 监视器，使 LCD 监视器的桌面底座不会超出 LCD 监视器底座 （未提供）。如果台式底座超出 LCD 监视器底座，则可能导致 LCD 监视器翻倒、掉落，而使人受伤或使 LCD 监视器损坏。

• 搬运 LCD 监视器之前，请断开所有电缆的连接。• 搬运大型 LCD 监视器需要两个或两个以上 （FW-85BZ40H 需要三个或三个以上）的人员。• 用手搬动 LCD 监视器时，请如下图所示握持 LCD 监视器。请勿对液晶面板和屏幕边框施加压力。FW-85BZ40HFW-75BZ40H / 65BZ40H / 55BZ40H• 搬运 LCD 监视器时，请勿使其受到摇晃或过度振动。• 搬运 LCD 监视器以进行维修或移动时，请使用原有的纸箱和包装材料进行包装。

本 LCD 监视器附带以下说明书。请妥善保管这些 说明书，以备日后参考之用。

• 安全信息、遥控器、故障排 除、挂壁安装、规格等。

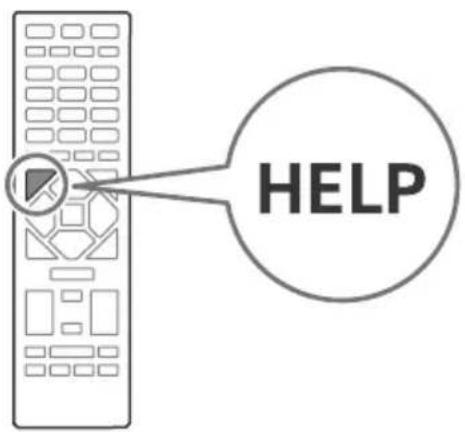

请直接从您的 LCD 监视器上找到更多 故障排除和其他有用信息。按遥控器 上的 HELP 以显示主题列表。 重要 - 在使用 Sony 产品之前，请先阅读最终用户软件许可协议。若使用您的产品，则表示您接受最终用户软件许可协议。您与 Sony 之间的软件许可协议可在 Sony 网站 （http://www.sony.net/tv-software-licenses/）上在线获取，也可在您产 品的屏幕上获取。转至 [ 设置 ] t [ 设备偏好设置 ] t [ 关于 ] t [ 法律信息 ] t [ 声明和许可 ]。E:\SONY TV\SY20_NXB_PA_RG_132\5014882132\5014882132_02CS.fm master page: Right FW-85BZ40H / 75BZ40H / 65BZ40H / 55BZ40H 5-014-882-13(2)

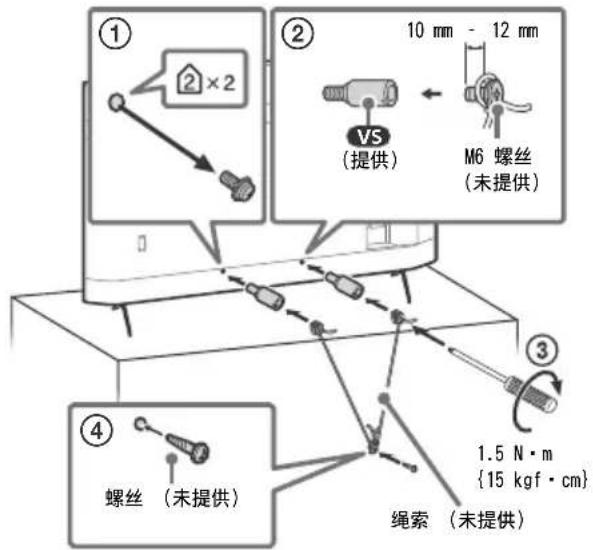

（提供支撑带套件的型号） 请参阅软垫上的设定指南。所提供的木螺丝仅适用于固定木制的固体物件。 （提供支撑带套件的型号除外）

10 mm – 12 mm绳索 （未提供）螺丝 （未提供）1.5 N·m{15 kgf·cm}M6 螺丝（未提供）

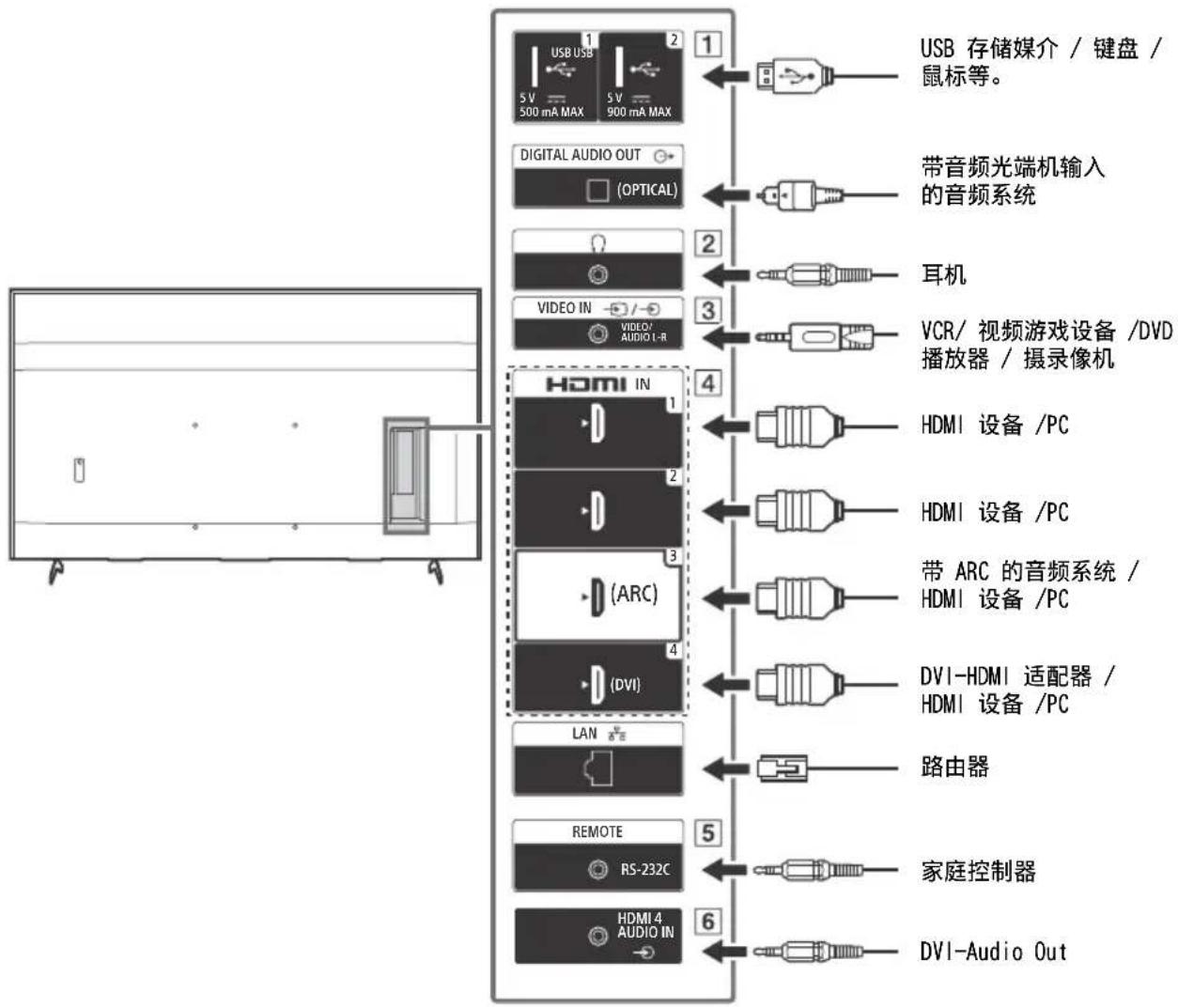

HDMI 设备 /PC 带 ARC 的音频系统 / HDMI 设备 /PC DVI-HDMI 适配器 / HDMI 设备 /PC

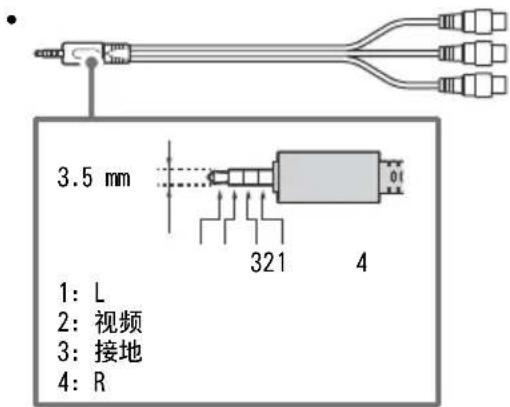

• 连接大型 USB 设备可能会干扰附近的其他连

• 无法同时从耳机和 LCD 监视器扬声器输出声

• HDMI 接口可通过同一根电缆传输数字视频和

• 若本设备配有 DVI 插孔，请通过 DVI - HDMI 适配器接口 （未提供）将其连接至 HDMI IN 4，并将本设备的音频输出插孔连

• HDMI IN 3 ARC (Audio Return Channel) 将您的音频系统连接至 HDMI IN 3，以将 LCD 监视器音频传送至您的音频系统。支持

HDMI ARC 的音频系统可以将视频发送至 LCD

监视器并通过同一 HDMI 电缆接收来自 LCD 监视器的音频。如果您的音频系统不支持

HDMI ARC，则需要另外连接 DIGITAL AUDIO

• 若本设备配有 DVI 插孔，请通过 DVI - HDMI 适配器接口 （未提供）将其连接至 HDMI IN 4，并将本设备的音频输出插孔连

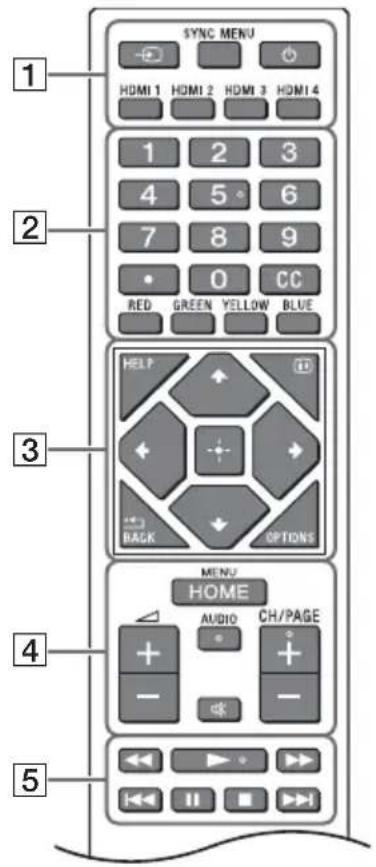

遥控器和 LCD 监视器 根据您所在的地区 / 国家 /LCD 监视器型号不同，遥控器的形状、按钮的位置、可用性和功能可能有 （输入选择）：显示和选择输入源等。

SYNC MENU: 显示 BRAVIA 同步菜单。

（监视器待机）HDMI 1/2/3/4 数字按钮

HELP: 显示帮助菜单。 （屏幕显示）: 显示信息。 /BACK OPTIONS: 显示当时可供使用的功能列表。 //// （十字键）: 在屏幕上进行菜单 导航和选择。 HOME/MENU +/– （音量） AUDIO: 选择多语言源的声音或双声道 （取决 于节目源）。 ( 静音 )*CH/PAGE +/– （电源） 遥控传感器 / 光传感器 / LED* 按住 （静音）可使用辅助功能快捷方式。

[Pro 模式 ] 时，可以使用各种专业用途的便捷功能。下面将介绍如何更改为 [Pro 模式 ] 以及 [Pro 模式 ] 的典型功能。 普通模式：此模式为默认模式。此模式下 [Pro 模式 ] 功能不可用。 Pro 设置模式：此模式下您可以设定 [Pro 模式 ] 功能的各种设置。 Pro 模式：此模式为专业用途的操作模式，此模式下您可以使用 [Pro 模式 ] 功能。 当监视器处于普通模式和 Pro 设置模式时

• 转至 [主(菜单)] t [ 应用程序 ] t [Pro 模式工具 ]，然后选择您需要更改的模式。 当监视器处于 Pro 模式时

• 依次按遥控器上的下列启动键， 中途间隔一秒。 重启监视器后，模式会更改为 [Pro 设置模式 ]。 启动键： （屏幕显示）/ （静音） / +/– （音量 +） / HOME/MENU [Pro 模式 ] 下，可以使用各种便捷功能。下面介绍 [Pro 模式 ] 的典型功能。 Pro 模式 Pro 模式

*[Pro 模式 ] 下，起初您无法从 [Pro 模式工具 ] 更改模式。如需从 [Pro 模式工具 ] 更改模式， 转至 [Pro 设置 ] t [功能限制] t [ 应用程序 ] ，然后在 [Pro 设置模式 ] 中将 [Pro 模式工具 ] 更改为 [ 启用 ]。 Pro 模式功能说明 在打开交流电源时设定监视器操作 您可以在拔下并重新插入交流电源插头时设定监视器的操作。 PC 输入屏幕的最佳显示 此屏幕根据 PC 格式以最佳尺寸显示 PC 输入屏幕。 通过 HDMI 信号检测实现电源控制和自动输入开关 若在已连接 HDMI 设备的情况下时打开监视器，可自动更改为已连接的 HDMI 输入。 按 HOME/MENU 按钮时显示菜单的设置 按遥控器上的 HOME/MENU 按钮时可选择显示的菜单。 启动监视器时初始输入源的指定 启动监视器时可指定初始输入源。 Pro 模式锁定 您可以使用 PIN 保护 [Pro 模式 ] 的设置。 初始音量 / 最大音量设置 可以设定监视器的初始音量和最大音量。 在遥控器上限制监视器操作 可使用遥控器限制监视器操作。

当监视器处于 [Pro 设置模式 ] ，转至 [ 主 ( 菜单 )] t [ 设置 ] t [Pro 设置 ]。 * 此部分介绍将监视器用于专业用途的推荐设置。 [鲜艳]: 用作数字标牌显示器 [ 用户设定 ]: 用于显示原始图像 [图表]: 用于显示 PC 屏幕 以下是 [ 图像模式 ] 每个设置项的初始值。

每项设定值如有变更，恕不另行通知。 如何设定 Pro 模式功能

转至 [ 设置 ] t [ 设备偏好设置 ] t [ 电源 ]。

• 将 [ 电视机空闲待机 ] 设定为 [ 关 ]。 设定 IP 功能

转至 [ 设置 ] t [ 网络和互联网 ] t [ 家庭网络设置 ] t [IP 控制 ]。

• 将 [ 验证 ] 设定为 [ 普通和预共享密钥 ]。

• 将 [ 简单 IP 控制 ] 设定为 [ 开 ]。

转至 [ 设置 ] t [ 设备偏好设置 ] t [ 关于 ] t [ 系统软件更新 ]。

• 将 [ 自动检查更新 ] 设定为 [ 关 ]。

转至 [ 设置 ] t [ 显示和声音 ] t [ 图像 ]。

• 将 [ 光感应器 ] 设定为 [ 关 ]。

• 根据用途选择 [ 图像模式 ]。 [ 图像模式 ] 设定值

• 由于监视器在 [ 图表 ] 模式下的响应速度快于 [ 用户设定 ] 模式，因此在 [ 图表 ] 模式下使用 PC 屏幕时，本监视器可平滑显示鼠标移动。E:\SONY TV\SY20_NXB_PA_RG_132\5014882132\5014882132_02CS.fm master page: Right FW-85BZ40H / 75BZ40H / 65BZ40H / 55BZ40H 5-014-882-13(2)

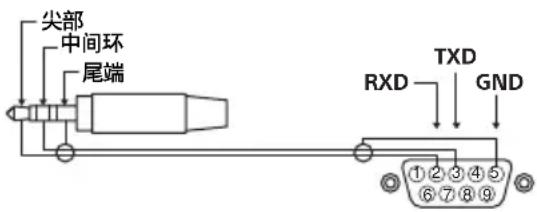

可通过 RS-232C 从外部服务控制本监视器。本页将简单说明 RS-232C 连接。 使用一个 3.5 mm 的立体声迷你插头将 RS-232C 连接至本监视器。 3.5mm 立体声迷你插头 建立 RS-232C 连接时， 连接设置如下。 RS-232C 通信数据格式如下： (a) 从控制器到监视器的请求 RS-232C

1 标题 0x8C ：控制 2 类别 0x00 （固定） 3 功能 0xXX 4 长度 0xXX （= 数据 X+1 字节） 5 数据 1 0xXX ： ： 0xXX ： ： 0xXX X+4 数据 X 0xXX X+5 检验和 0xXX

(b) 从监视器到控制器的响应 RS-232C 通信命令示例如下所示： 如需了解有关 RS-232C 的更多信息，请联系您的销售代表。 可在监视器或外部设备上通过来自 HTML5/Android 应用程序的 IP 来控制监视器。您可以管理和监控输入 / 电源信息，启动和终止应用程序，控制监视器 （如输入源和音量等）。您还可以通过认证功能进行命令限

1 标题 0x70 应答 2 应答 0x00 已完成 （正常终止） 0x01 ：超出限制 （异常终止 —— 超出最大值） 0x02 ：超出限制 （异常终止 —— 超出最小值） 0x03 ：命令已取消 （异常终止） 0x04 ：分析错误 （数据格式错误） 3 检验和 0xXX

控制 帧头 类别 功能 长度 数据 1 数据 X 检验和

受支持的 IP 协议 协议名称 层 格式 认证 解释 Web API HTTP JSON-RPC 是 API 的作用是设备控制。 IRCCIP HTTP SOAP 是 基于 Internet 协议的红外线兼容控

通过 Internet 发送遥控器命令的技

使用 [IP 控制 ] 时，请先对监视器进行如下设置。 转至 [ 设置 ] t [ 网络和互联网 ] t [ 家庭网络设置 ] t [IP 控制 ]。

• 将 [ 验证 ] 设定为 [ 普通和预共享密钥 ]。

• 设定 [ 预共享密钥 ]。 此处列出获得 LCD 监视器电源状态的请求和响应示例 （IP 地址：192.168.0.1 Pre-shared Key “1234”）。 URL http://192.168.0.1/sony/system

如需了解有关 [IP 控制 ] 的更多信息，请联系您的销售代表。

可使用扩展软件更加便捷地使用监视器。本页介绍一个扩展软件示例。 更多信息，请联系您的销售代表。 提供便捷功能，可在会议室或类似场所将本监视器与 PC 连接用作办公监视器。

• 与会议室预订系统相连接的系统 （支持 Microsoft 交换服务器预订表 ——Gsuite）。

• 无需遥控器即可更改输入或开启 / 关闭电源。 将监视器用作数字标牌监视器时，该软件提供便捷功能。

• 通过网络实现多监视器的数字标牌发布管理功能。

• 利用 USB 存储器实现简单的标牌播放功能。

将 LCD 监视器安装到墙壁上 使用可选的挂壁式支架 (SU-WL850, SU-WL500 或 SU-WL450)* （未提供） 用户须知：考虑到产品保护和安全性，Sony 强烈建议由 Sony 经销商或经过授权的承包商执行 LCD 监视器的安装。切勿试图自行安装。Sony 经销商和承包商须知：在本产品的安装、定期保养和检查过程中应充分注意安全性。挂壁式支架安装信息本 LCD 监视器的使用说明书仅提供将 LCD 监视器安装在墙上之前的挂壁安装 LCD 监视器准备步骤。对于挂壁式支架安装说明，请参阅您的 LCD 监视器型号的产品页面上的安装信息 （挂壁式支 https://www.sony-asia.com/support准备挂壁式安装务必参阅设定指南，先安装台式底座，再将 LCD 监视器安装至墙上。• 在连接电缆前准备好 LCD 监视器以安装挂壁式

• 依照符合您的 LCD 监视器型号的挂壁式支架所提供的使用指南。安装本 LCD 监视器需具备足够的专业技能，特别是要利用专业技能来确定墙壁是否具备支撑 LCD 监视器重量的强度。• 务必将本产品的安装托付于 Sony 经销商或授权承包商并在安装时特别注意安全。对于处置不当或安装不妥造成的损害，Sony 将不负责任。• 挂壁式支架的螺丝未提供。• 只有合格的服务人员方可执行挂壁安装。• 为了安全起见，强烈建议您使用 Sony 附件，包 挂壁式支架 SU-WL850挂壁式支架 SU-WL500挂壁式支架 SU-WL450• 在安装挂壁式支架时，请使用支架随附的专用固定螺丝。从挂壁式支架和 LCD 监视器后盖之间的接触面到专用固定螺丝末端的设计如图所示。由于挂壁式支架的不同，专用固定螺丝的直径与长度会有所不同。如不使用专用固定螺丝，可能会造成内部损坏及 LCD 监视器掉落等。• 在您准备好安装台式底座之前，务必将未使用的螺丝和台式底座放在安全的地方。确保螺丝远离小龄儿童。* 仅针对有限的地区 / 国家 /LCD 监视器型号。 1 移除 LCD 监视器背面的螺丝。 2 安装挂壁螺栓 （随 LCD 监视器提供）至 LCD 监视器后方 （使其跟墙平行）。

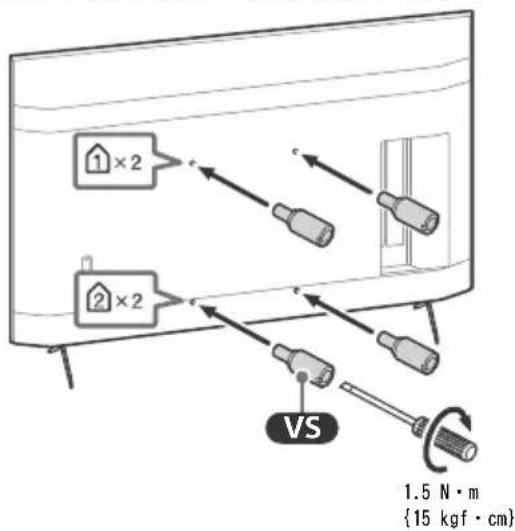

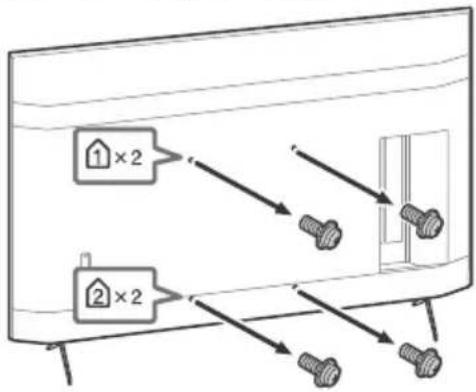

• 如果使用电动螺丝起子，请将扭矩设定为约 1.5 N·m {15 kgf·cm}。• 在安装螺栓至 LCD 监视器时，务必拧紧挂壁螺栓。安装挂壁螺栓时只能用平头螺丝刀。使用其他工具可能 挂壁螺栓扭矩过大并损坏 LCD 监视器。

10 mm – 12 mm螺丝 （M6）挂壁式支架

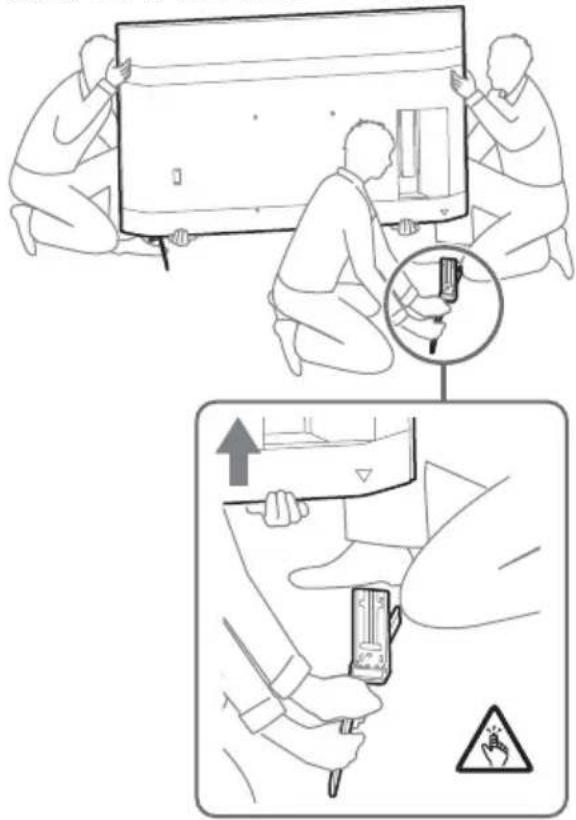

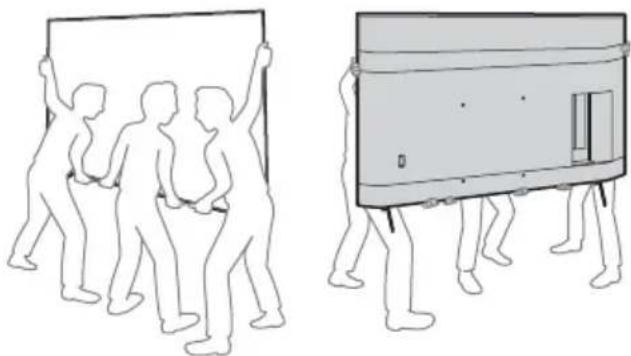

请从 LCD 监视器上拆卸台式底座 1 一次拆下台式底座的一侧。请双手握紧台式 底座，同时其他人抬起 LCD 监视器。 2 重复上一步骤，拆下台式底座的另一侧。

• 拆卸台式底座需要三个或三个人以上。• 从 LCD 监视器上拆下台式底座时请小心不要用力过度，因为可能导致 LCD 监视器掉落，造成人身伤害或 LCD 监视器损坏。• 操作台式底座时应务必小心，以免损坏 LCD 监视器。• 拆卸台式底座的过程中，抬起 LCD 监视器时请务必小心，因为台式底座可能导致翻倒而造成人身伤害。• 从 LCD 监视器上拆卸台式底座时，请务必小心，以免其发生翻倒并损坏安装 LCD 监视器的台面。

对于诸如下列问题的一般故障排除：黑屏、没有声 音、图像停顿、LCD 监视器没有反应或网络丢失，

1 按下遥控器上的电源按钮约五秒，重启 LCD 监 视器。LCD 监视器将重启。若 LCD 监视器没有 恢复，尝试拔下交流电源线。然后按 LCD 监视 器上的电源按钮，再松开此按钮。等待两分钟，

2 按遥控器上的 HELP 获取帮助菜单。 3 将 LCD 监视器连接到互联网并进行软件更 新。Sony 建议您随时更新 LCD 监视器软件。 软件更新会提供新功能和性能改进。 LCD 监视器接入电源时，即使按下遥控器或 LCD 监视器上的电源按钮，也可能在一段时间内无法打

初始化系统需要时间。请等待约一分钟，然后再操

面板系统：LCD （液晶显示）面板，LED 背光灯 声音输出：10 W + 10 W

IEEE 802.11a/b/g/n/ac 协议 Bluetooth® 版本 4.2

/ VIDEO IN 视频 / 音频输入 （迷你插孔）

HDMI IN 1/2/3/4 （支持 4K 分辨率、兼容

双声道线性 PCM：48 kHz 16 比特、Dolby Audio、Dolby Atmos、DTS DIGITAL AUDIO OUT (OPTICAL) 数字光学插孔 （双声道线性 PCM：48 kHz 16 比 特、Dolby Audio、DTS）

USB 端口 2 支持超速 USB (USB 3.1 Gen 1) LAN 10BASE-T/100BASE-TX 连接器

境而定，连接速度可能不同。不保证通信速率和

REMOTE RS-232C，微型插孔 此插孔用于接收外部控制信号。

3840 点 （水平）× 2160 线 （垂直）

USB 1 5 V , 500 mA MAX USB 2 5 V , 900 mA MAX 尺寸 （约）（宽 × 高 × 深）（mm） 含台式底座 （不含台式底座） FW-85BZ40H: 1899 × 1162 × 441 (1899 ×

质量 （约）（kg） 含台式底座 （不含台式底座） FW-85BZ40H: 47.7 (45.8) FW-75BZ40H: 34.4 (32.9) FW-65BZ40H: 23.2 (22.2) FW-55BZ40H: 17.5 (16.5)

挂壁式支架：SU-WL850 (仅限 FW-75BZ40H / 65BZ40H / 55BZ40H) 挂壁式支架：SU-WL500 挂壁式支架：SU-WL450 摄像机和麦克风组件： FWA-CE100 操作温度：0 ºC – 40 ºC *1 当输入是 4096 × 2160p 并且 [ 屏显模式 ] 设置为 [ 正常模式 ] 时，分辨率显示为 3840 ×2160p。要显 示 4096 × 2160p 分辨率，将 [ 屏显模式 ] 设定为 [ 全屏模式 1] 或 [ 全屏模式 2]。 *2 将 [HDMI 信 号格式 ] 设定成 [ 增强格式 ]，以支持 18 Gbps。 *3 将您的

音频系统连接至 HDMI IN 3，以将 LCD 监视器

音频传送至您的音频系统。 *4 本信息 适用于欧盟和相关规定基于欧盟能源标签规定

*5 每年的 能量损耗 (kWh) 是基于 LCD 监视器运行 365 天且每天运作 8 小时计算的。实际能量损耗将视如何 使用 LCD 监视器而定。 *6 在 LCD 监 视器完成必要的内部程序后，会达到指定的

*7 当 LCD 监 视器连接至网络时将增加待机消耗功率。

• 选购附件的供应视国家 / 区域 / LCD 监视器型号 / 存货

屏幕上的说明可能不适用于您的 LCD 监视器型号。

• HDMI、HDMI 高清晰度多媒体接口以及 HDMI 标志 是 HDMI Licensing Administrator, Inc. 在美 国和其他国家的商标或注册商标。

• Dolby、杜比、Dolby Vision、Dolby Atmos、 Dolby Audio、和双 D 符号是杜比实验室的商 标。本产品经过杜比实验室的许可而制造。未公 布的机密作品。版权所有 © 2012-2018 杜比实

• Google、Google Play、Chromecast、YouTube、 Android TV 及其它相关商标和标记是 Google LLC 的商标。

• Wi-Fi®、Wi-Fi Alliance® 及 Wi-Fi Direct® 是 Wi-Fi Alliance 的注册商标。

• Wi-Fi CERTIFIED™ 标志是 Wi-Fi Alliance 的

• 有关 DTS 专利，请参阅 http:// patents.dts.com。由 DTS, Inc. 授权制造。 DTS、符号、DTS 和符号的组合、以及 Digital Surround 是 DTS, Inc. 在美国和 / 或其他国家 的注册商标或商标。 © DTS, Inc. 保留所有权

• Bluetooth® 字标和徽标是 Bluetooth SIG, Inc. 所拥有的注册商标，Sony Corporation 在授权 下使用这些标记。其他的商标和商品名称属于其

• TUXERA 是 Tuxera Inc. 在美国和其他国家的注

• 受到 HEVC 专利的一项或多项权利要求的保护， HEVC 专利载列于 patentlist.accessadvance.com。

• 使用 LCD 顯示器之前，請閱讀 “ 安全資訊 ”。• 有關其他安全資訊，請閱讀隨附的安全檔案。• 本 LCD 顯示器的使用說明書內含關於 “ 將 LCD 顯示器安裝 至牆上 ” 的說明。• 安裝指南和本說明書中使用的影像和插圖僅作參考並可能與實際產

LCD 顯示器型號和電源等級的標籤位於 LCD 顯示器背面。 本 LCD 顯示器附帶以下手冊。請保留這些手冊以供未來參考。

• 安全資訊、遙控器、故障排除、壁掛式安裝、規格等。 直接從您的 LCD 顯示器獲取更多故障排除和其他有用資訊。控器上的 HELP 以顯示主題清單。重要 - 在使用 Sony 產品之前，請先閱讀終端使用者軟體授權合約。若使用您的產品，則表示您接受終端使用者軟體授權合約。您與 Sony 之間的軟體授權合約可在 Sony 網站 (http://www.sony.net/tv-software-licenses/) 上線上獲取，也

在您產品的螢幕上獲取。前往 [ 設定 ] t [ 裝置偏好設定 ] t [關於] t [ 法律資訊 ] t [ 注意事項和授權 ]。 妑´⍱䦕濕MDE染䢞◌

為了避免火災、觸電或損壞及 （或）受傷等危險，請遵照下列指示來安裝和使用 LCD 顯示器。

• 應將 LCD 顯示器安裝在易於插拔的 AC 電源插座附近。• 將 LCD 顯示器放在一個穩定的平面，以防止墜落和引起個人傷害或財產損壞。• 將 LCD 顯示器安裝在不會被拉動、推動或打翻的位置。• 安裝 LCD 顯示器時要滿足 LCD 顯示器的桌面底座沒有從 LCD 顯示器底座 （無附帶）伸出。如果桌面底座從 LCD 顯示器底座伸出，可能導致 LCD 顯示器傾倒、掉落并導致人身傷害或損壞 LCD 顯示

• 搬動 LCD 顯示器之前，請斷開所有連接的訊號線。• 搬運大型 LCD 顯示器需要至少兩個人 （搬運 FW-85BZ40H 需要至少三個人）。• 用手搬動 LCD 顯示器時，請如下圖所示抓握。請勿對液晶面板以及螢幕周圍的框邊施加壓力。FW-85BZ40HFW-75BZ40H / 65BZ40H / 55BZ40H• 搬動 LCD 顯示器時，請勿使其受到搖晃或過度震動。• 搬動 LCD 顯示器以進行維修或移動時，請使用原有的紙箱和包裝材料進行包裝。

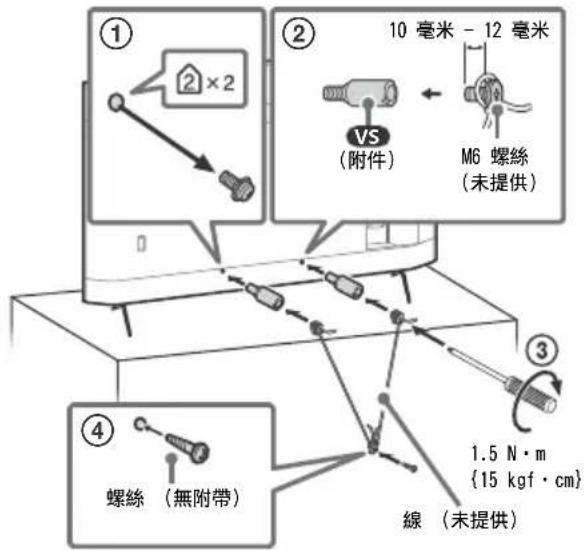

（帶有隨附的支撐帶套件的型號） 請參閱軟墊頂部的安裝指南。隨附的木螺絲僅用於固定在木頭製成的固體物體上。 （帶有隨附的支撐帶套件的型號除外）

10 毫米 - 12 毫米線 （未提供）螺絲 （無附帶）1.5 N·m{15 kgf·cm}M6 螺絲（未提供）

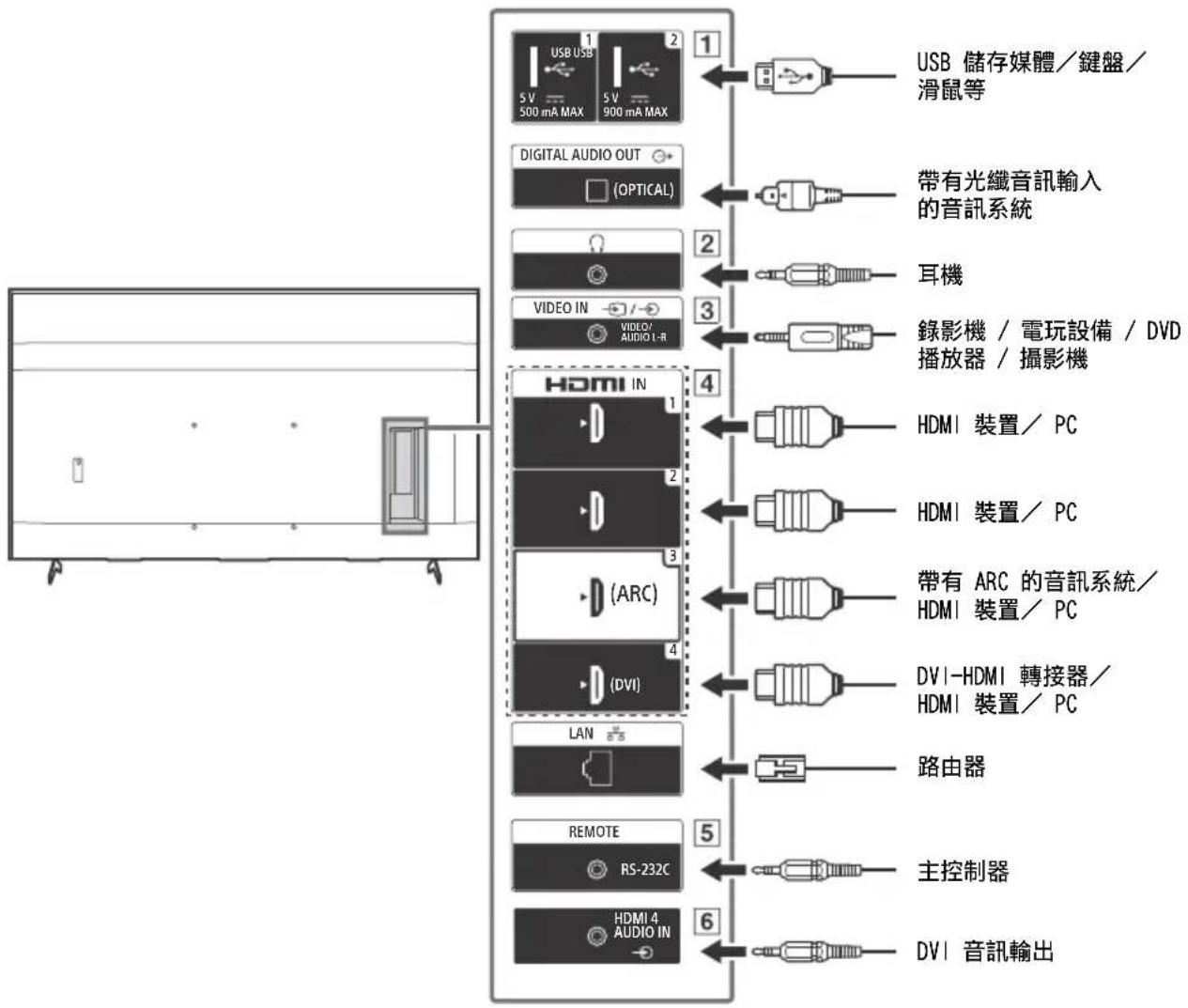

HDMI 裝置／ PC 帶有 ARC 的音訊系統／ HDMI 裝置／ PC DVI-HDMI 轉接器／ HDMI 裝置／ PC

• 連接大型 USB 裝置可能會干擾旁邊其他已連

• 無法同時從耳機和 LCD 顯示器的揚聲器輸出

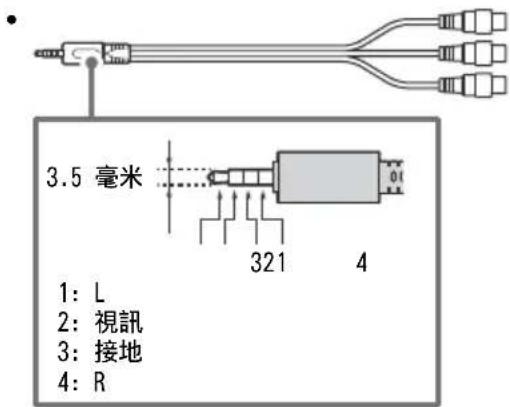

• 進行複合連線時，請使用類比延長纜線 （未

• HDMI 介面可使用單個訊號線傳輸數位視訊和

• 如果設備有 DVI 插孔，透過 DVI - HDMI 轉 接器介面 （無附帶）將其連接至 HDMI IN 4，並將設備的聲音輸出插孔連接

將您的音訊系統連接至 HDMI IN 3 以傳送

CD 顯示器音訊至您的音訊系統。支援 HDMI ARC 的音訊系統可將視訊傳送至 LCD 顯示 器，並透過同一根 HDMI 連接線從 LCD 顯示 器接收音訊。如果您的音訊系統不支援 HDMI

ARC，必須另外連接 DIGITAL AUDIO OUT

• 如果設備有 DVI 插孔，透過 DVI - HDMI 轉 接器介面 （無附帶）將其連接至 HDMI IN 4，並將設備的聲音輸出插孔連接

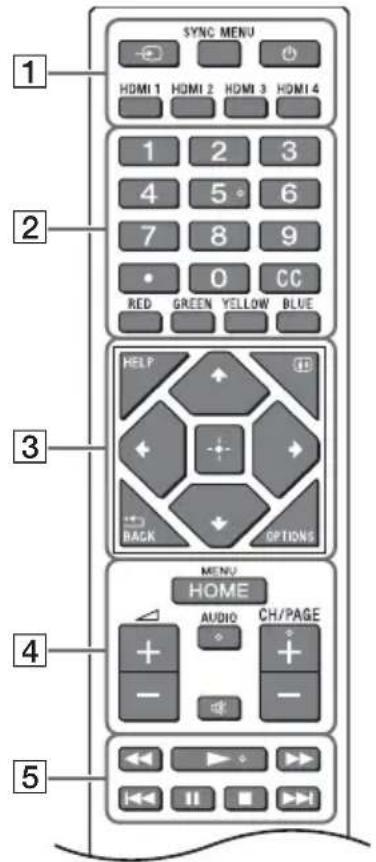

遙控器和 LCD 顯示器 遙控器外形、按鈕的位置、可用性與功能視您的國家 / 區域 / LCD 顯示器型號而可能略有不同。 （輸入選擇）: 顯示並選擇輸入來源等。 SYNC MENU：顯示 BRAVIA Sync 選單。 （顯示器待機）HDMI 1/2/3/4 數字按鈕 ( 點 )

HELP: 顯示說明選單。 （螢幕顯示）: 顯示資訊。 /BACK OPTIONS: 顯示屆時可以使用的功能清單。 //// （十字鍵）: 在螢幕選單導航和

AUDIO: 選擇多語言聲源或雙聲道 （取決於節

CH/PAGE +/- （電源） 遙控感應器 / 光線感應器 / LED*按住 （靜音）可使用捷徑。

在 [Pro 模式 ] 中，您可以使用專業用途的各種方便的功能。在這裡，我們介紹如何切換到 [Pro 模式 ] 以及 [Pro 模式 ] 的典型功能。 正常模式 : 這是預設模式。[Pro 模式 ] 功能在此模式下不可使用。 Pro 設定模式 : 此模式允許您設定 [Pro 模式 ] 功能的各種設定。 Pro 模式 : 這是專業用途的操作模式，您可以在該模式下使用 [Pro 模式 ] 功能。 當顯示器處於正常模式和 Pro 設定模式時

• 前往 [ 主選單 ] t [ 應用程式 ] t [Pro 模式工具 ]，然後選擇您想要切換的模式。 當顯示器處於 Pro 模式

• 在遙控器上按順序在一秒鐘的間隔內按下述啟用按鍵。 重啟顯示器後，模式切換為 [Pro 設定模式 ]。

啟用按鍵： （螢幕顯示）/ （靜音）/ +/- （音量 +）/ HOME/MENU

在 [Pro 模式 ] 中，您可以使用各種方便的功能。以下介紹典型的 [Pro 模式 ] 功能。 Pro 模式 Pro 模式

• 最初您無法在 [Pro 模式 ] 下從 [Pro 模式工具 ] 更改模式。如果您想要從 [Pro 模式工具 ] 更改模式，前往 [Pro 設定 ] t [功能限制 ] t [ 應用程式 ] 並在 [Pro 設定模式 ] 中將 [Pro 模式工具 ] 切換為 [ 啟用 ]。 Pro 模式功能介紹 當開啟 AC 電源時設定顯示器操作 您可以在拔出然後再插入 AC 電源插頭時設定顯示器的操作。 PC 輸入螢幕的優化顯示 螢幕根據 PC 格式以最佳尺寸顯示 PC 輸入螢幕。 透過 HDMI 信號檢測進行電源控制和自動輸入切換 如果在連接 HDMI 裝置時打開顯示器，您可以自動更改為連接的 HDMI 輸入。 按 HOME/MENU 按鈕時設定顯示菜單 您可以選擇按遙控器上的 HOME/MENU 按鈕時顯示的選單。 啟動顯示器時指定初始輸入來源 您可以在啟動顯示器時指定初始輸入源。 Pro 模式鎖定 您可以使用 PIN 保護 [Pro 模式 ] 的設定。

您可以設定顯示器的初始和最高音量。 在遙控器上限制顯示器操作 您可以使用遙控器限制顯示器操作。

當顯示器處於 [Pro 設定模式 ] 時，進入 [ 主選單 ] t [ 設定 ] t [Pro 設定 ]。

本部分介紹顯示器用於專業用途時的建議設定。 [鮮明]: 當使用數位電子看板時 [自訂]: 當照原樣顯示原始圖像時 [圖像]: 當顯示 PC 螢幕時 以下為 [ 畫質模式 ] 的每個設定項目的初始值。

每個設定值如有變更恕不另行通知。 如何設定 Pro 模式功能

前往 [ 設定 ] t [ 裝置偏好設定 ] t [ 電力 ]。

• 將 [ 自動關機設定 ] 設至 [ 關 ]。 設定 IP 功能

前往 [ 設定 ] t [ 網路與網際網路 ] t [ 家用網路設定 ] t [IP 控制 ]。

• 將 [ 驗證 ] 設至 [ 一般模式和預先共用金鑰 ]。

• 將 [ 簡單 IP 控制 ] 設至 [ 開 ]。

前往 [ 設定 ] t [ 裝置偏好設定 ] t [ 關於 ] t [ 系統軟體更新 ]。

• 將 [ 自動檢查更新 ] 設至 [ 關 ]。

前往 [ 設定 ] t [ 顯示與聲音 ] t [ 畫質 ]。

• 將 [ 光源感應器 ] 設至 [ 關 ]。

• 根據使用選擇 [ 畫質模式 ]。 設定 [ 畫質模式 ] 的值

• 因為顯示器在 [ 圖像 ] 模式比在 [ 自訂 ] 模式響應更快，因此在 [ 圖像 ] 模式下操作 PC 螢幕時螢幕時顯示器可以流示滑鼠移動。E:\SONY TV\SY20_NXB_PA_RG_132\5014882132\5014882132_03CT.fm master page: Right FW-85BZ40H / 75BZ40H / 65BZ40H / 55BZ40H 5-014-882-13(2)

您可以透過 RS-232C 從外部服務控制顯示器。本頁簡要說明 RS-232C 連接。 使用 3.5 毫米立體聲微型插頭建立與顯示器的 RS-232C 連接。

建立 RS-232C 連接時，按如下進行連接設定。 我們在以下介紹 RS-232C 通訊的資料格式。 (a) 從控制器向顯示器的請求 RS-232C

傳輸率 9600 bps 資料 8 位元

1 標頭 0x8C : 控制 2 類別 0x00 （固定） 3 功能 0xXX 4 長度 0xXX （= 資料 X+1 位元） 5 資料 1 0xXX : : 0xXX : : 0xXX X+4 資料 X 0xXX X+5 檢查和 0xXX

(b) 顯示器對控制器的響應 RS-232C 通訊指令的範例說明如下。 有關 RS-232C 的更多詳情，請聯絡您的銷售代表。 您可以從顯示器或外接設備上的 HTML5 ／ Android 應用程式通過 IP 來控制顯示器。您可以管理和監控輸 入／電源的資訊、啟動和終止應用程式，以及控制顯示，例如更改頻道和音量。您也可以通過驗證功能限

1 標頭 0x70 應答 2 應答 0x00 已完成 （正常結束） 0x01 : 超過限制 （異常結束 - 超過最大值） 0x02 : 超過限制 （異常結束 - 超過最小值） 0x03 : 已取消指令 （異常結束） 0x04 : 分析錯誤 （資料格式錯誤） 3 檢查和 0xXX

控制 標頭 類別 功能 長度 資料 1 資料 X 檢查和

支援的 IP 協議 協議名稱 層 格式 驗證 說明 Web API HTTP JSON-RPC 是 其用途為裝置控制的 API。

IRCCIP HTTP SOAP 是 對網際網路的紅外相容控制協定。

使用 [IP 控制 ] 時，首先按如下方式設定顯示器。 前往 [ 設定 ] t [ 網路與網際網路 ] t [ 家用網路設定 ] t [IP 控制 ]。

• 將 [ 驗證 ] 設至 [ 一般模式和預先共用金鑰 ]。

• 設定 [ 預先共用金鑰 ]。 以下是向顯示器獲取電源狀態的請求和響應範例 （IP 位址：192.168.0.1 Pre-shared Key “1234”）。 URL http://192.168.0.1/sony/system

有關 [IP 控制 ] 的更多詳情，請聯絡您的銷售代表。

您可以通過使用擴展軟體來更方便地使用顯示器。此頁介紹擴展軟體的範例。 有關更多詳情，請聯絡您的銷售代表。 將顯示器用作辦公室顯示器連接到會議室等的 PC 上時，提供方便的功能。

• 與會議室預定係統鏈接的系統 （支援 Microsoft Exchange Server 預定表、Gsuite）。

• 無需遙控器即可更改輸入或啟動／關閉電源。 將顯示器用作數位電子看板時，該軟體提供方便的功能。

• 透過網絡對多個顯示器的數位電子看板分配管理功能。

• 使用 USB 存儲器的簡易看板播放功能。

將 LCD 顯示器安裝至牆上 使用選購的壁掛式支架 (SU-WL850, SU-WL500 或 SU-WL450)

基於保護產品和安全考量，Sony 強烈建議務必委 由 Sony 經銷商或經授權的承包商進行 LCD 顯示 器的安裝。請勿試圖自行安裝。 致 Sony 經銷商和承包商： 請在安裝、定期維修和檢查本產品時特別注意安

此 LCD 顯示器使用說明書僅提供將 LCD 顯示器安 裝到牆上前準備 LCD 顯示器進行壁掛式安裝的步 驟。有關壁掛式支架安裝的說明，請參閱您 LCD 顯示器型號的產品頁上的安裝訊息 （壁掛式支

務必參閱安裝指南，先安裝 LCD 顯示器底座，再 將 LCD 顯示器安裝到牆上。

• 在進行纜線連接前，準備 LCD 顯示器以安裝壁

• 請遵循您的型號適用的壁掛式支架隨附的說明手 冊。安裝此 LCD 顯示器，尤其是在確定牆壁強 度是否能夠支撐 LCD 顯示器重量方面，需要足

• 將本產品安裝於牆上的工作務必要委託 Sony 經 銷商或經過授權的承包商進行，而且安裝時要特 別注意安全。Sony 對因不當操作或不正確安裝 所造成的任何損壞或傷害概不負責。

• 為了安全起見，強烈建議您 使用 Sony 配件，包

• 將壁掛式支架安裝於 LCD 顯示器上時，務必使 用隨附於壁掛式支架的螺絲。如圖所示，隨附螺 絲的尺寸從壁掛式支架安裝表面起算。 螺絲的直徑和長度會因為壁掛式支架的型號而有 所不同。使用隨附螺絲以外的螺絲可能會造成 LCD 顯示器內部損壞或掉落等。

• 在準備好安裝桌面底座之前，請務必將沒有使用 的螺絲和桌面底座放置在安全的地方。確保螺絲

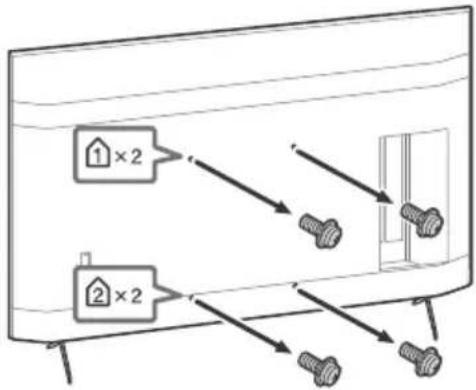

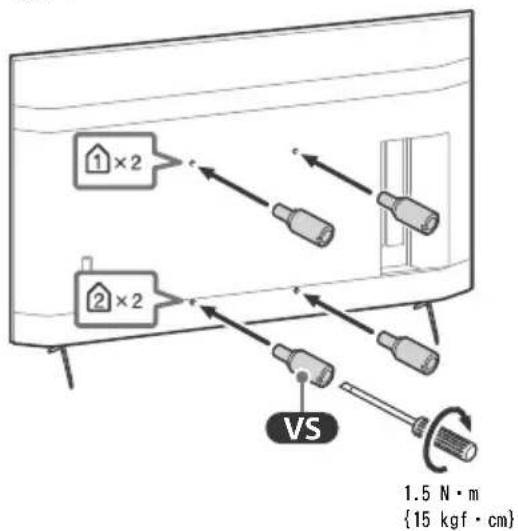

• 僅限受限區域 / 國家 / LCD 顯示器型號。 1 從 LCD 顯示器背面卸下螺絲。 2 將掛壁安裝連接件 （LCD 顯示器隨附）連 接到 LCD 顯示器背面 （使其與牆壁平

10 毫米 - 12 毫米螺絲 （M6）壁掛式支架

• 如果使用電動螺絲起子，請將扭矩設定為約 1.5 N·m {15 kgf·cm}。• 將其連接到 LCD 顯示器時，確保緊固掛壁安裝連接件。僅使用平頭螺絲刀安裝掛壁安裝連接件。使用其他工具 成掛壁安裝連接件扭矩過大和損壞 LCD 顯示器。 拆除 LCD 顯示器的桌面底座 1 一次卸下顯示器底座的一邊。當其他人將 LCD 顯示器抬起時，用雙手將 LCD 顯示器

2 重複先前步驟，以卸下另一邊的顯示器底

• 需要三人或更多人拆卸顯示器底座。• 拆除 LCD 顯示器底座時，注意不要過度施力，以免導致 LCD 顯示器掉落，從而造成人身傷害或對 LCD 顯示器造成物理性損壞。• 在搬運 LCD 顯示器底座時，請小心處理，以避免損壞 LCD 顯示器。• 當拆卸 LCD 顯示器底座而將 LCD 顯示器抬起時，請小心避免 LCD 顯示器底座翻倒而砸傷、壓傷人。• 將桌面底座從 LCD 顯示器本體移開時請小心避免桌面底座掉落而傷及 LCD 顯示器所放置處之表面。

以下問題的一般故障排除：黑螢幕、沒有聲音、凍 結畫面、 LCD 顯示器沒有反應或網路斷線，請依

1 按住遙控器上的電源按鈕五秒鐘左右，重新啟 動 LCD 顯示器。LCD 顯示器將重新啟動。如果 LCD 顯示器未恢復正常，請嘗試拔下 AC 電源 線。然後按下並鬆開 LCD 顯示器上的電源按 鈕。等待兩分鐘，再插入 AC 電源線。 2 請按遙控器上的 HELP 以參閱說明選單。 3 將 LCD 顯示器連接至網路，然後執行軟體更 新。Sony 持續更新 LCD 顯示器軟體。軟體 更新會提供新功能和性能改善。 在插入 LCD 顯示器時，即使按遙控器或 LCD 顯示 器上的電源按鈕，LCD 顯示器也可能在一定時間不

系統初始化需要一定時間。等待大約一分鐘，然後

面板系統：LCD （液晶顯示）面板，LED 背光源 聲音輸出：10 瓦 + 10 瓦

/ VIDEO IN 視訊 / 音訊輸入 （迷你插孔）

HDMI IN 1/2/3/4 （支援 4K 解析度、HDCP 2.3 相

5.1 聲道線性 PCM：32/44.1/48/88.2/96/

雙聲道線性 PCM：48 kHz 16 位元，Dolby Audio，Dolby Atmos，DTS DIGITAL AUDIO OUT (OPTICAL) 數位光纖插孔 （雙聲道線性 PCM：48 kHz 16 位 元，Dolby Audio，DTS）

而定，連線速度可能不同。無法保證通訊率和通

REMOTE RS-232C，迷你插孔 此插孔用於接收外部控制信號。

110 V AC，60 Hz （僅適用於台灣） 220 V - 240 V AC, 50/60 Hz （台灣除外）

FW-85BZ40H: C FW-75BZ40H: C FW-65BZ40H: C FW-55BZ40H: C 螢幕尺寸 （對角測量）（大約） FW-85BZ40H: 85 英寸 / 214.8 公分 FW-75BZ40H: 75 英寸 / 189.3 公分 FW-65BZ40H: 65 英寸 / 163.9 公分 FW-55BZ40H: 55 英寸 / 138.8 公分

FW-85BZ40H: 221.3 瓦 FW-75BZ40H: 179.6 瓦 FW-65BZ40H: 141.2 瓦 FW-55BZ40H: 112.9 瓦 在 [ 鮮明 ] 模式 FW-85BZ40H: 318 瓦 FW-75BZ40H: 277 瓦 FW-65BZ40H: 214

3840 畫素 （水平）× 2160 條線 （垂直）

USB 1 5 V ，500 毫安培 MAX USB 2 5 V ，900 毫安培 MAX 尺寸 （大約）（寬 × 高 × 深）（毫米） 包含顯示器底座 （不含顯示器底座） FW-85BZ40H: 1899 × 1162 × 441 (1899 ×

重量 （大約）（千克） 包含顯示器底座 （不含顯示器底座） FW-85BZ40H: 47.7 (45.8) FW-75BZ40H: 34.4 (32.9) FW-65BZ40H: 23.2 (22.2) FW-55BZ40H: 17.5 (16.5)

壁掛式支架： SU-WL850 （僅限 FW-75BZ40H / 65BZ40H / 55BZ40H) 壁掛式支架： SU-WL500 壁掛式支架： SU-WL450 攝影機與麥克風組件：FWA-CE100 操作溫度： 0 ºC - 40 ºC 操作濕度：10 % - 80 % 相對濕度 （非冷凝） *1 當輸入 4096 × 2160p 且 [ 寬螢幕模式 ] 設為 [ 正常模式 ] 時，解析度將顯示為 3840 × 2160p。要

4096 × 2160p，請將 [ 寬螢幕模式 ] 設定設為 [ 全螢幕模式 1] 或 [ 全螢幕模式 2]。 *2 若要支援 18 Gbps，將 [HDMI 訊號格式 ] 設定為

*3 將您的音訊系統連接至 HDMI IN 3 以傳送 LCD 顯示器

*4 此資訊適用於歐盟和其他國家 / 地區，其相關法規基

*5 每年的能耗 (kWh) 計算，基於每年工作 365 天每天工

8 個小時的 LCD 顯示器的能耗。實際能耗將取決於 LCD 顯示器的使用方式。 *6 LCD 顯示器完成必要的內部處理程序之後會達到指定的

*7 在 LCD 顯示器連接網路時，待機耗電量會增加。

• 選購配件依各國家／地區／ LCD 顯示器型號／庫存而

上的某些說明可能不適用於您的 LCD 顯示器型號。

• HDMI、HDMI 高畫質多媒體介面及 HDMI 標誌為 HDMI Licensing Administrator, Inc. 在美國及 其他國家的商標或註冊商標。

• Dolby、Dolby Vision、Dolby Atmos、Dolby Audio 和雙 D 符號是杜比實驗室的商標。本產品 經過杜比實驗室的許可而製造。未公佈的機密作 品。版權所有 © 2012-2018 杜比實驗室。保留

• Google、Google Play、Chromecast、YouTube、 Android TV 和其他相關標記和標誌均為 Google LLC 的商標。

• Wi-Fi®、Wi-Fi Alliance® 和 Wi-Fi Direct® 是 Wi-Fi Alliance 的註冊商標。

• Wi-Fi CERTIFIED™ 標誌是 Wi-Fi Alliance 的

• 有關 DTS 專利，請參閱 http:// patents.dts.com。由 DTS, Inc. 授權製造。 DTS、其標誌、DTS 連同其標誌、以及 Digital Surround 是 DTS, Inc. 在美國和 / 或其他國家 的註冊商標或商標。 © DTS, Inc. 保留所有權

• 藍牙 ® 文字標記和徽標是 Bluetooth SIG, Inc. 持有的註冊商標，任何使用此商標的 Sony Corporation 均需獲得授權。其他商標和商標名 稱為各自所有者的商標和商名。

• TUXERA 是 Tuxera Inc. 在美國與其他國家的註

• 受到 HEVC 專利的一項或多項請求的保護，相關專 利列於 patentlist.accessadvance.com。

/ARC/HDMI /DVI-HDMI /HDMI
